GEBRUIKSAANWIJZING ZM8006 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven

alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden.

Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

DIESELVERWARMING

MODEL:ZM2003

MODEL: ZM8006

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

Symbool Symbol Beschrijving
	Waarschuwing: Om het risico op letsel te verminderen, moet de gebruiker de Lees de gebruiksaanwijzing zorgvuldig door.
	Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een soort van voorzorg, waarschuwing of gevaar. Het negeren van deze waarschuwing kan leiden tot een ongeval. Om het risico op letsel, brand of elektrocutie, volg altijd de aanbevelingen hieronder weergegeven.
	CORRECTE VERWIJDERING: Dit product is onderworpen aan de bepalingen van Europese richtlijn 2012/19/EG. Het symbool met een wheelie Doorgestreepte bak geeft aan dat het product apart moet worden afgevoerd afvalinzameling in de Europese Unie. Dit geldt voor de product en alle accessoires die met dit symbool zijn gemarkeerd. Producten Als zodanig gemarkeerd, mag u het niet met het normale huishoudelijke afval weggooien. afval, maar moet naar een inzamelpunt voor recycling worden gebracht elektrische en elektronische apparaten.
	Waarschuwing: Giftig materiaal. Zorg ervoor dat u niet in de buurt komt contact met giftige stoffen.
	Waarschuwing: Brandbaar materiaal. Zorg ervoor dat u geen brand veroorzaakt. brand door het ontsteken van brandbaar materiaal.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties geleverd bij deze dieselkachel. Het niet opvolgen van alle vermelde instructies Het onderstaande kan leiden tot een elektrische schok, brand en/of ernstig letsel.

1. De volgende maatregelen mogen niet worden genomen: ÿ Het belangrijke onderdeel van de dieselverwarming wijzigen. ÿ Zonder toestemming reserveonderdelen van andere fabrikanten gebruiken. ÿ De instructies en handleiding niet opvolgen tijdens de installatie of bediening.

2. Sta alleen toe dat originele bevestigings- en reserveonderdelen worden gebruikt tijdens de installatie en onderhoud.

3. De verwarmingstoestellen mogen niet worden gebruikt op plaatsen waar ze ontvlambare dampen kunnen vormen of stof, bijvoorbeeld:

ÿBrandstofdepot

ÿKoolstofopslagplaats

ÿHoutopslagplaats

ÿGraanschuur en soortgelijke locaties

ÿDiesel-/benzinestation

En blijf uit de buurt van brandstoftanks, compressietanks, brandblussers, kleding of andere brandbare voorwerpen.

1. Gebruik geen sigarettenaansteker om op te starten.
2. Gebruik de kachel niet in gesloten en/of ongeventileerde ruimtes.
3. Tijdens het tanken dienen de verwarmingstoestellen uitgeschakeld te zijn.
4. Schakel de stroom niet uit terwijl het apparaat in werking is.
5. Als er brandstof lekt of weglekt uit het brandstofsysteem van de kachels, neem dan contact op met VEVOR voor reparatie.

6. Plaats de uitlaat naar buiten om te voorkomen dat er uitlaatgassen binnendringen.

7. Tijdens het werk is het verboden om de elektriciteit rechtstreeks van de machine af te sluiten. de verwarming uitschakelen.

8. Dicht alle openingen tussen de montageplaat en de carrosserie af.

9. De machine stopt met verwarmen na oververhittingsbeveiliging. Doe dit alstublieft niet uitschakelen. Nadat de machine op natuurlijke wijze is afgekoeld en uitgeschakeld, kan deze opnieuw gestart.

10. Nadat u het apparaat hebt uitgeschakeld, mag u het apparaat niet meteen loskoppelen. stroomvoorziening. Het duurt 3-5 minuten voordat de machine helemaal stopt met werken.

11. Nadat u het apparaat 3-5 minuten hebt aangezet, zal het normaal werken en opwarmen. Even geduld a.u.b.

12. Wanneer de kachel net is gestart, is de stroom relatief hoog, dus een adapter met een spanning van 12V en een stroomsterkte van 15A of meer is vereist voor de stroomvoorziening levering.

13. Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis als zij toezicht of instructie hebben gekregen

over het veilig gebruiken van het apparaat en het begrijpen van de gevaren betrokken. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruik Onderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

17. WAARSCHUWING: Brandbaar materiaal

Tijdens de installatie/het gebruik, de service en de verwijdering van het apparaat, dient u: Let op dat er geen brandbare stoffen in de buurt van de uitlaatpijp. De temperatuur van de uitlaatpijp is erg hoog als deze

werkt. Zorg ervoor dat er geen brand ontstaat door ontvlambaar materiaal aan te steken.

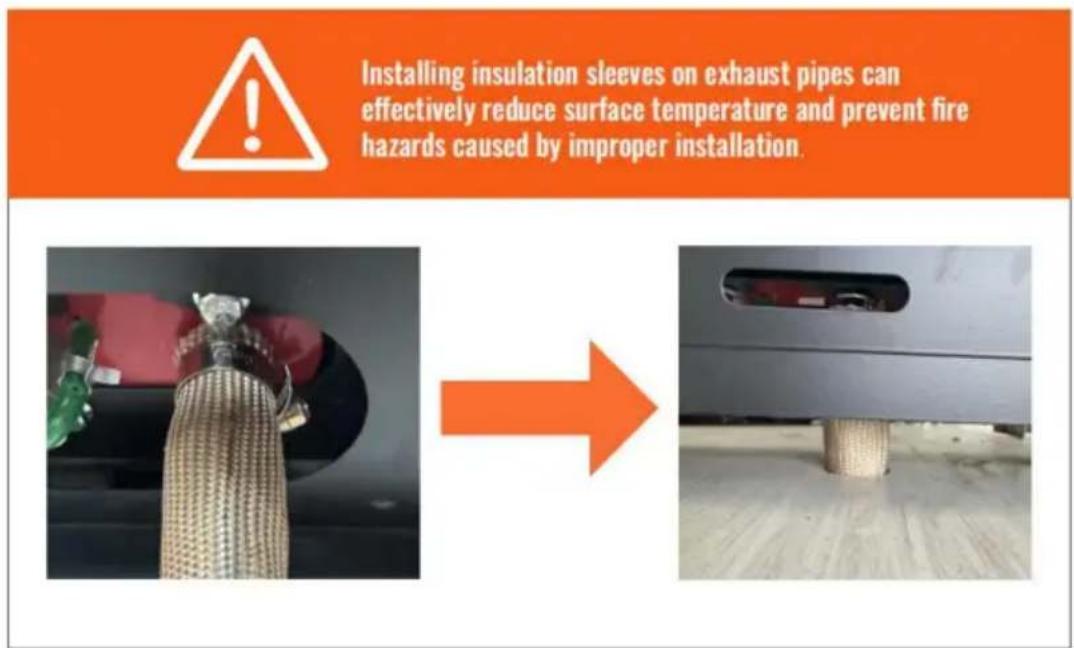

Volg strikt de volgende methoden om isolatiehulzen correct te installeren op de uitlaatpijp en verlaag de oppervlaktetemperatuur:

Dit installatieschema is alleen van toepassing op machines met model ZM2003 en niet op machines met model ZM8006.

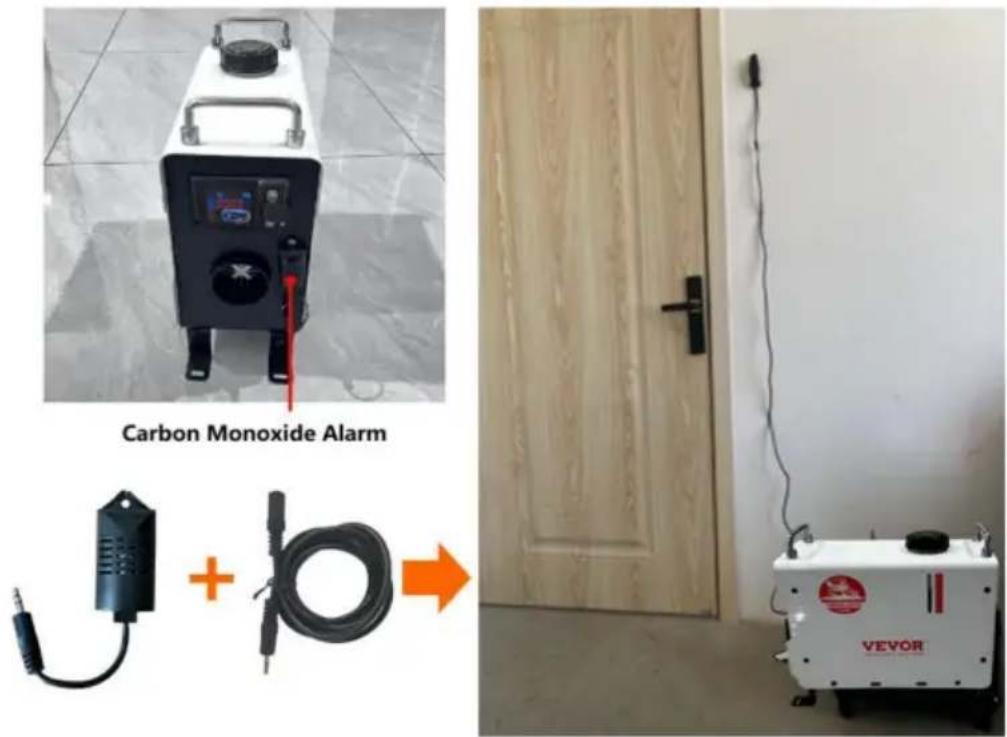

18. WAARSCHUWING: Giftig materiaal

1. Installeer het apparaat tijdens de installatie/het gebruik, de service en de verwijdering ervan met ruimte voor ventilatie om te voorkomen dat het apparaat koolmonoxidevergiftiging. Plaats de uitlaat buiten om voorkomen dat uitlaatgassen binnendringen.

ÿ Om het risico op koolmonoxidevergiftiging door onjuist gebruik te voorkomen installatie, is het product uitgerust met een koolmonoxidemelder. Wanneer de koolmonoxidegehalte in de afgesloten ruimte bereikt 300 ppm, de LCD-schakelaar zal CO ertoe aanzetten de limiet te overschrijden. Wanneer de inhoud 500 ppm bereikt, klinkt er een alarm wordt geactiveerd en de machine wordt uitgeschakeld. Het lekpunt moet onmiddellijk vóór ingebruikname worden gecontroleerd en gerepareerd.

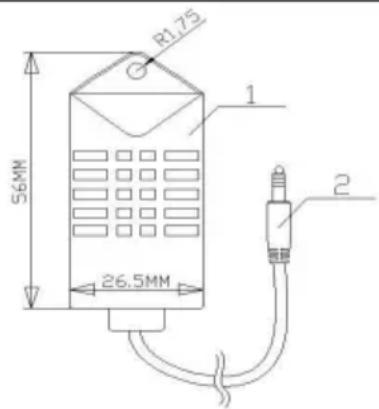

ÿ Het koolmonoxidealarm is uitgerust met een verlengkabel van 2 m, waarmee de sonde in elke positie kan worden geïnstalleerd. Het wordt afgeraden om deze te te ver weg van de dieselkachel of te dichtbij.

Carbon Monoxide Alarm +

BEWAAR DEZE INSTRUCTIES

FCC-INFORMATIE

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die

verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: 1) Dit product kan

schadelijke interferentie veroorzaken.

2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product zijn niet uitdrukkelijk goedgekeurd door de partij. Verantwoordelijkheid voor naleving kan de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, conform Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt in radio- of televisieontvangst, wat kan worden vastgesteld door

Als u het product uit- en weer inschakelt, wordt de gebruiker aangemoedigd om te proberen het probleem te verhelpen. verstoring door een of meer van de volgende maatregelen.

ÿ Heroriënteer of verplaats de ontvangstantenne. ÿ Vergroot

de afstand tussen het product en de ontvanger. Y Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het product is aangesloten. ontvanger is aangesloten.

ÿRaadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

PRODUCTFUNCTIE

1. De dieselverwarming (hierna te noemen de verwarming) is onafhankelijk van de origineel motorsysteem. Het maakt gebruik van 12-24V gelijkstroom om te rijden. Er zijn twee soorten regelmodi voor de verwarming: automatische regelmodus en handmatige regelmodus regelmodus. De kachel gebruikt lichte diesel, wat overeenkomt met de omgevingstemperatuur als brandstof, en het kan normaal worden gestart en bediend bij een temperatuur van boven de 40N. De ingeademde verse lucht wordt door de warmtewisselaar door de energie die vrijkomt bij het verbranden van brandstof, en vervolgens naar de plaats wordt geblazen waar het is nodig. Dit type kachel heeft het voordeel van een compacte structuur, lichtgewicht, hoge thermische efficiëntie, zuinig met elektriciteit en brandstof, en eenvoudig installatie.

2. De verwarming verhelpt schade aan de auto die is ontstaan door de plotselinge daling van de temperatuur temperatuur, verbetert de temperatuur in de auto en verwarmt de motor voor koelvloeistof om motorslijtage bij lage temperaturen te voorkomen. Geschikt voor het interieur van de auto ontdooien, starten van de auto en ontdooien van autoruiten.

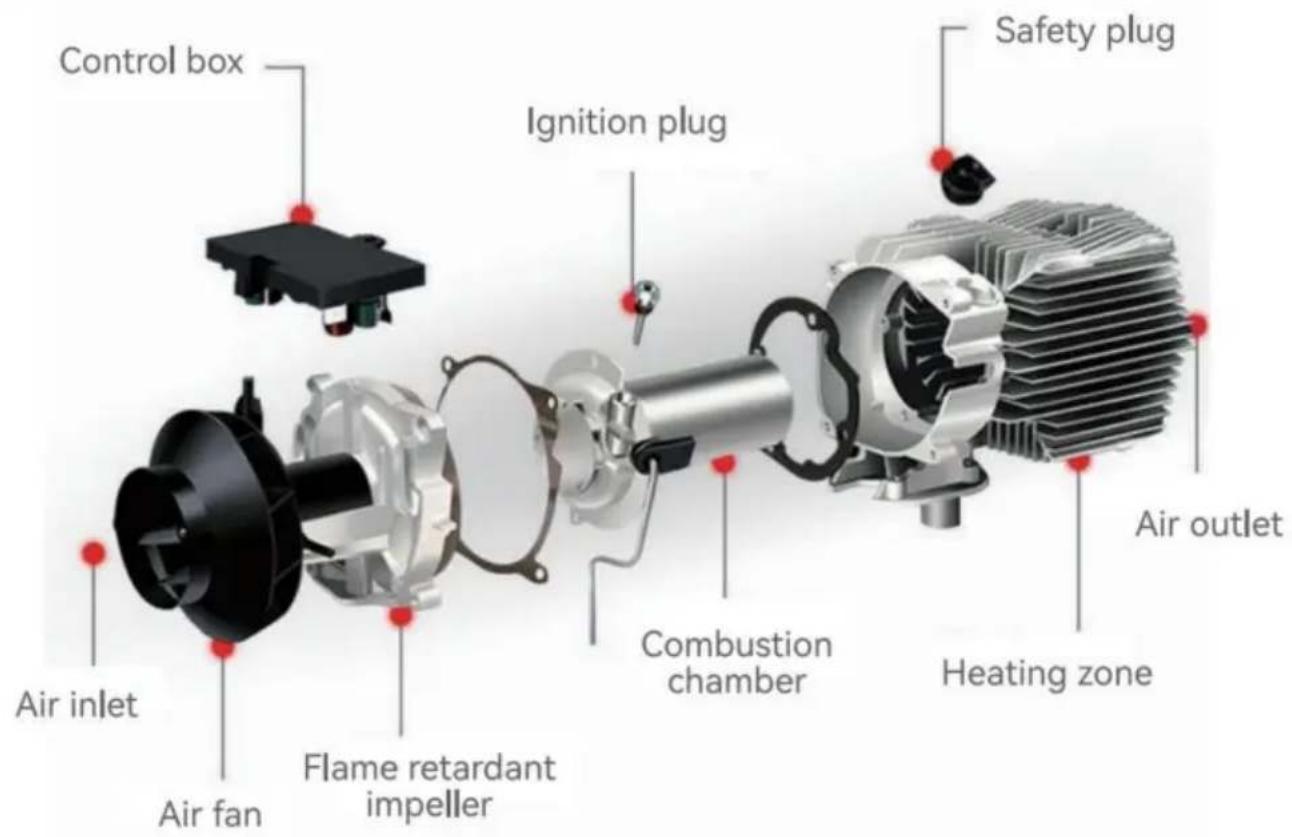

INTERNE STRUCTUUR

Control box Ignition plug Safety plug Air outlet Air inlet Air fan Flame retardant impeller Combustion chamber Heating zone

INSTALLATIEPOSITIE

Truck 1 2 3 4

1. Over de beenruimte van de bijrijder.
2. Op de achterwand van de cabine.
3. Rugleuning van de bestuurdersstoel.
4. In de gereedschapskist.

RV 1 2 3 4 5

1. Voor de passagiersstoel.
2. Tussen de bestuurdersstoel en de passagiersstoel. 3. 3
   & 4 onder de container.
3. In de kofferbak.

De verwarming wordt voornamelijk geïnstalleerd in de passagiersruimte of bagageruimte van het voertuig. Als het niet kan worden geïnstalleerd, bevestig de verwarming dan onder de onderkant van het voertuig, maar wees voorzichtig met spatten.

excavator 1 2 3

1. Op de bestuurdersstoel.
2. Op de achterwand van de cabine.
3. In de beschermingsdoos.

1. Geïnstalleerd in de garage tegen de muur.

2. Er

mogen geen vreemde voorwerpen de

ventilatieopeningen aan de voor- en achterkant blokkeren.

1. Geen brandbare materialen rond de uitlaatpijp

1. Geïnstalleerd tegen de muur van het magazijn. 2. Er mogen geen vreemde voorwerpen de ventilatieopeningen aan de voor- en achterkant blokkeren.
2. Geen brandbare materialen rond de uitlaatpijp

Voor de installatie van de machine is professioneel personeel nodig.

Het wordt aanbevolen om hoogwaardige dieselbrandstof te gebruiken bij het tanken van de dieselkachel. Andere soorten brandstoffen, zoals kerosine, plantaardige olie, benzine, afvalolie, enz., kunnen niet worden gebruikt. Anders kan de kachel een onaangename geur en storingen tijdens de werking hebben.

MODEL

Model	ZM2003	ZM8006
Verschijning
Vermogen ZWH	2KW	8 kW
Verwarmingsmedium	Lucht
Brandstof	Diesel
Beoordelingen	DC12-24V/40W
Adapter	100-125Vÿ, 50-60Hz, 13V/12A Voor Amerikaanse gebruikers220-240Vÿ, 50-60Hz, 13V/12A Voor Europese gebruikers

PAKLIJST

Model		ZM2003 ZM8006
Hoofdmotor		1	1
Koolmonoxide module		1	1
Uitlaatpijp		1	1
Blaaspijp		1	1
Stroomkabel		1	1
Afstandsbediening		1	1
Geluidemper met 1 bevestigingsstuk en 2 schroeven		1	1
klem		4	2
Buisklem		2	2
Luchtfilterelement		1	/
De schroef voor het slot vangst		4	4
Machinebevestigingsschroeven		4	4
Vloeibaar kristal schakelaar		1	1
Roterende blaaspijp		1	1
Gebruiksaanwijzing		1	1
Verlenglijn		1	1
Machine bevestigingsstuk		4	4
Moer		4	4
schroef		10	10
Adapter		1	1
Snelkoppeling		1	1
Beschermhoes		1	/

Raadpleeg het onderstaande installatieschema en lees de voorzorgsmaatregelen zorgvuldig door

bij het installeren of gebruiken van:

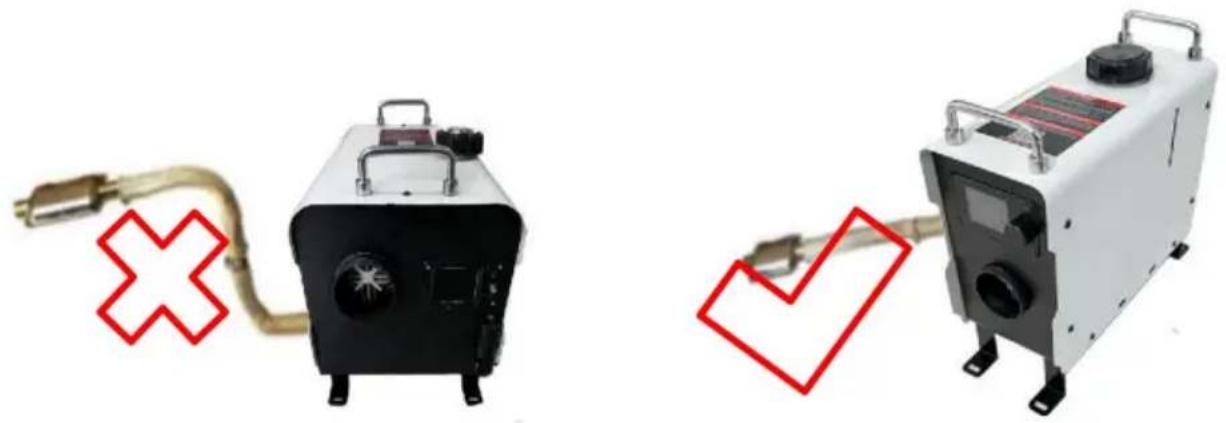

1. Geen zij-installatie:

ÿ Zij-installatie van de dieselverwarmer kan leiden tot olielekken in de machine

na een bepaalde gebruiksperiode, waarbij een grote hoeveelheid rook en koolmonoxide vrijkomt vergiftiging. Laat tijdens de installatie een ruimte van 10 cm rond de kachel om ervoor te zorgen goede ventilatie.

ÿ Als u de verwarming in een gebouw installeert:

① Als de kachel binnenshuis staat: Maak gaten in de muur voor de uitlaatpijp buiten worden geplaatst. Let op het isoleren van de uitlaatpijp, omdat deze zeer heet en kan brand veroorzaken.
② Als de kachel buiten staat: Het is noodzakelijk om de uitlaatpijp te verlengen tot voorkom dat de uitlaatgassen via de achterste ventilatorpositie het gebouw in worden gezogen van de verwarming, wat kan leiden tot koolmonoxidevergiftiging.

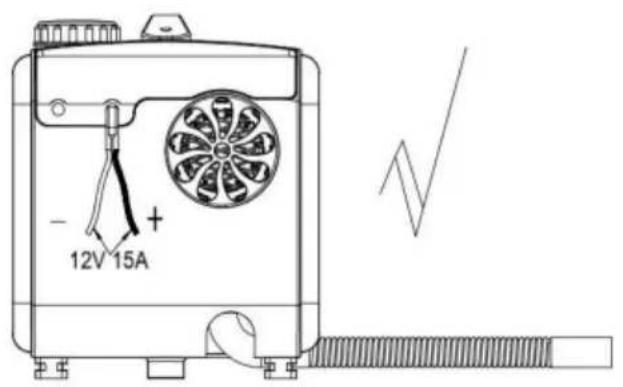

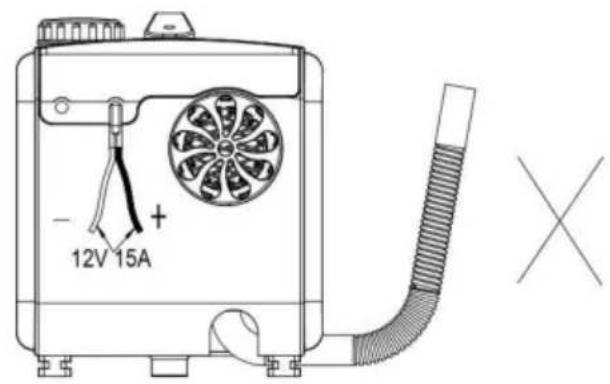

Onjuiste installatierichting Juiste installatierichting

2. Voorzorgsmaatregelen voor de stroomvoorziening:

ÿ De voeding voor de dieselkachel moet aan de volgende eisen voldoen:

Spanning: 12V; Stroom: y20A, rechtstreeks van een stroombron of een batterij.

Als de kachel op een accu werkt, mag u de accu niet opladen terwijl u de kachel gebruikt. onvoldoende stroom kan storingen veroorzaken. Zorg voor een stevige en veilige verbinding naar de batterij. Het gebruik van klemmen voor fixatie kan resulteren in slecht contact.

ÿBij het verlengen van de stroomkabel voor de dieselverwarming moet de draaddiameter

2ÿ zijn. Het gebruik van een dunne draad kan leiden tot onvoldoende stroom, waardoor de verwarming niet om te werken. Gebruik na het aansluiten isolatietape om de verbinding te beschermen en om elektrische lekkages te voorkomen, die brand kunnen veroorzaken.

ÿ Schakel de stroom niet uit wanneer de dieselverwarming op hoog vermogen werkt.

temperaturen. Dit kan een averechts effect hebben door de hoge temperaturen. Herhaaldelijk Dit kan permanente schade veroorzaken. Oplossingen:

- Als de stroom uitvalt en u de verwarming direct aanzet: Wacht tot de interne

de warmte van de kachel is volledig verdwenen voordat deze voor normaal gebruik wordt ingeschakeld operatie.

- Als de kachel langdurig aan blijft staan na een stroomstoring: Onvolledige verbranding

binnen kan een grote hoeveelheid rook produceren. Wacht tot de rook is opgetrokken en De verwarming start automatisch en functioneert normaal.

Het wordt aanbevolen om hoogwaardige dieselbrandstof te gebruiken bij het tanken van de dieselkachel. Andere soorten brandstoffen, zoals kerosine, plantaardige olie, benzine, afvalolie, etc., kunnen niet worden gebruikt. Anders kan de kachel een onaangename geur hebben en tijdens het gebruik niet goed functioneren.

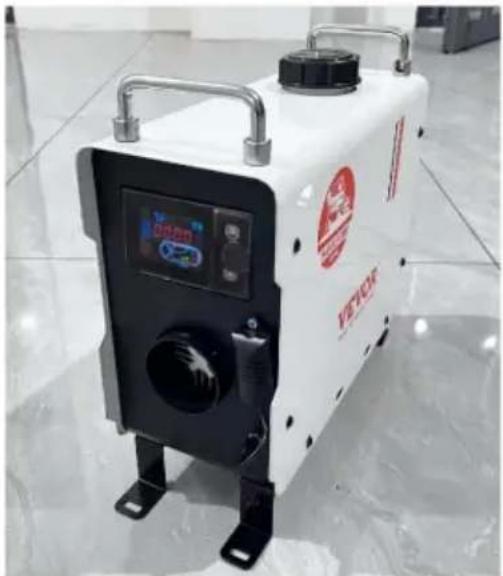

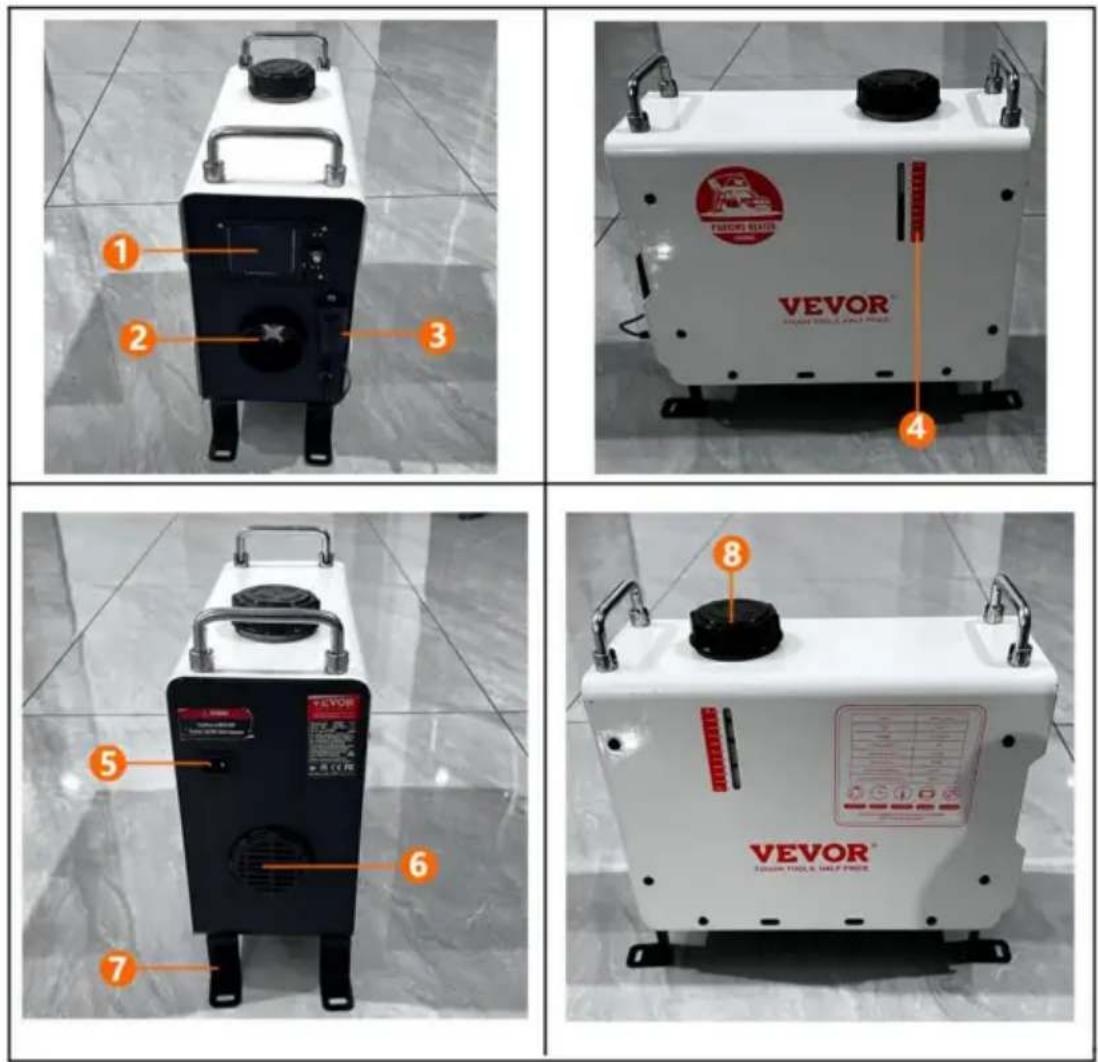

PRODUCTINFORMATIE

Model: ZM003

1	vloeibare kristalsluiter	2	Uitlaat
3	Koolmonoxidemelder	4	Weegschaal brandstoftank
5	Voedingspoort	6	Luchtinlaat
7	voetstuk	8	Brandstoftankpoort

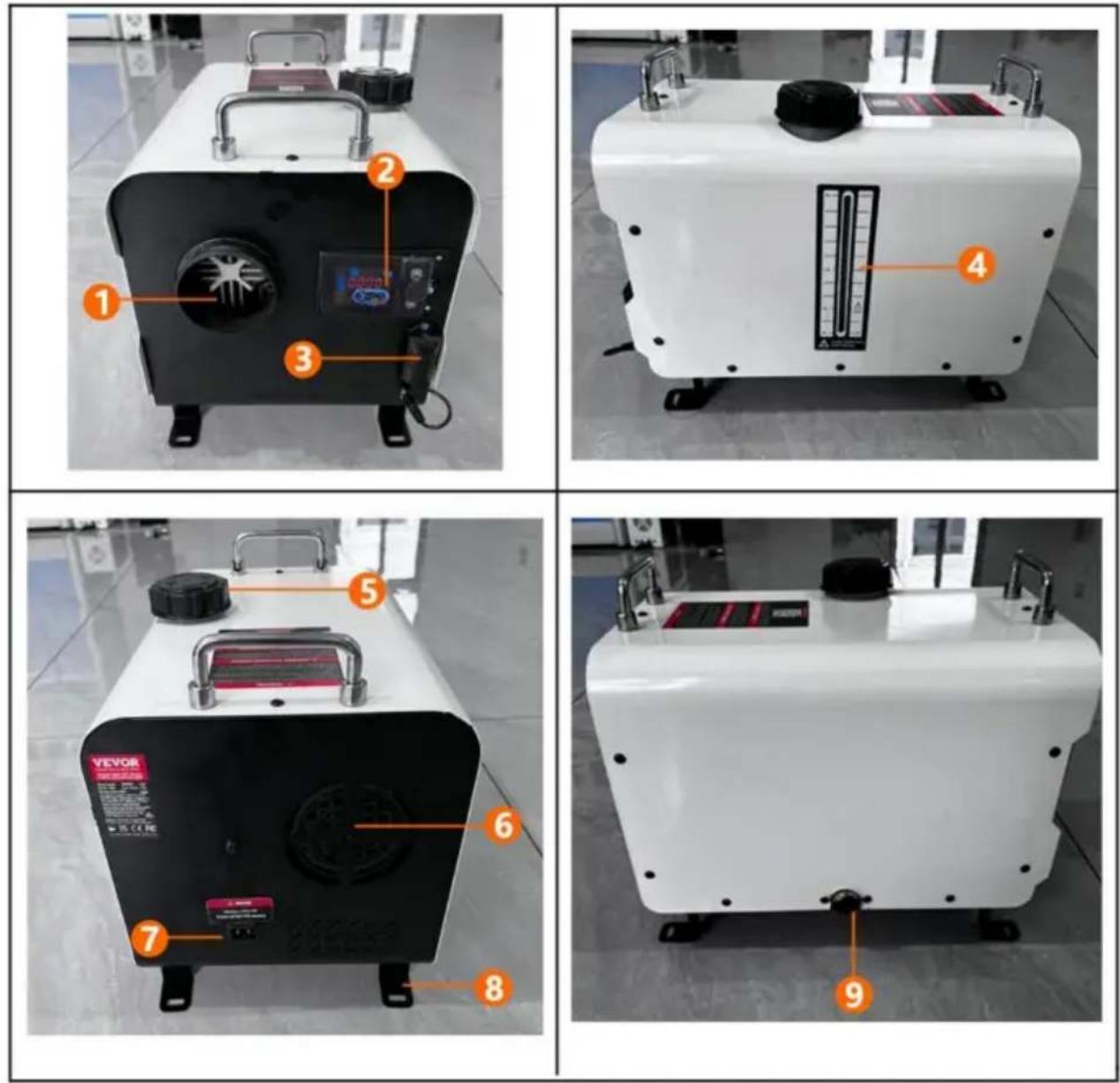

Model: ZM8006

1	Uitlaat	2	vloeibare kristalsluiter
3		4	Weegschaal brandstoftankKoolmonoxid
5	Brandstoftankpoort	6	Luchtinlaat
7		8	voetstukVoedingspoort
9	uitlaatpoort

demelde

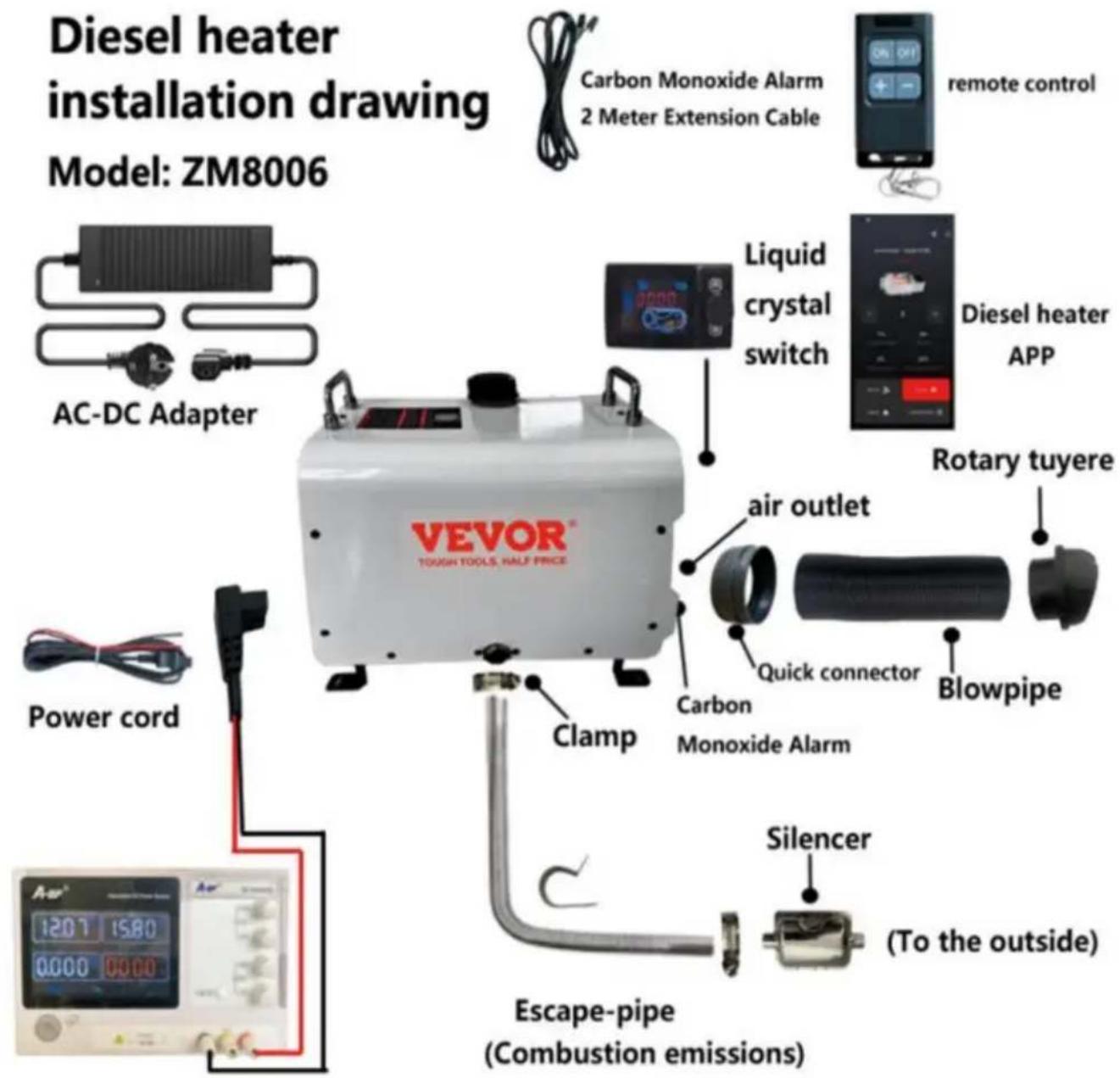

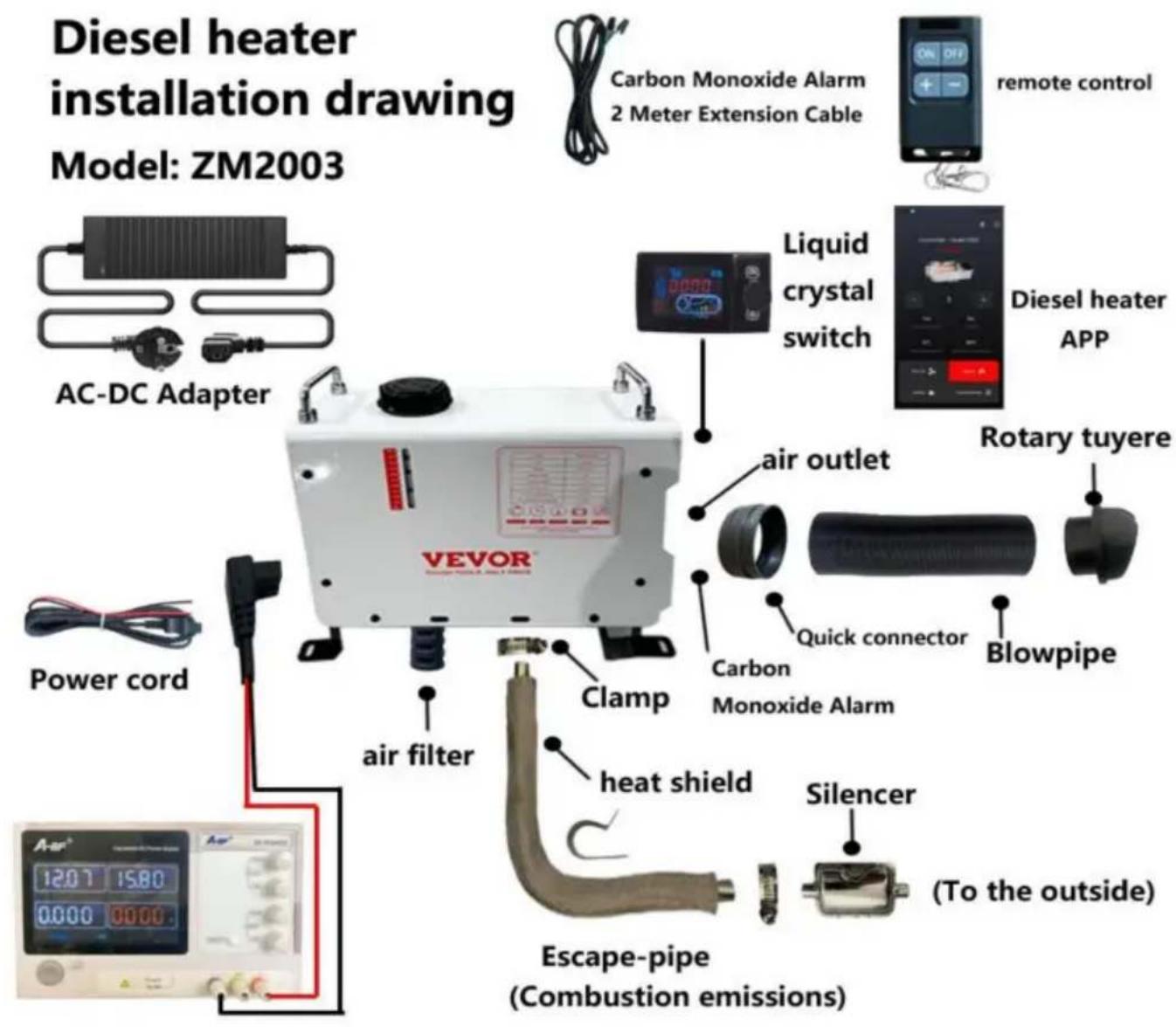

INSTALLATIEDIAGRAM

ZM2003

Wanneer de kachel net is opgestart, is de stroomsterkte relatief hoog. Voor de stroomvoorziening is daarom een adapter met een spanning van 12-24V en een stroomsterkte van 12A of hoger nodig.

ZM8006

Wanneer de kachel net is opgestart, is de stroomsterkte relatief hoog. Voor de stroomvoorziening is daarom een adapter met een spanning van 12-24V en een stroomsterkte van 12A of hoger nodig.

Waarschuwing:

1. De luchtinlaat mag niet geblokkeerd worden en moet open en vrij blijven.

2. Houd de uitlaatpijp vrij. De uitlaatpijp moet uit de buurt van brandbare stoffen worden gehouden. Vermijd het verhitten en ontsteken van brandbare goederen en het laden van vracht op de grond.

3. Om een optimale verbranding te garanderen, dient u er rekening mee te houden dat de rookafvoerbu niet naar boven, maar horizontaal of naar beneden geplaatst kan worden.

- 12V 15A +

Bedieningsinstructies voor het paneel

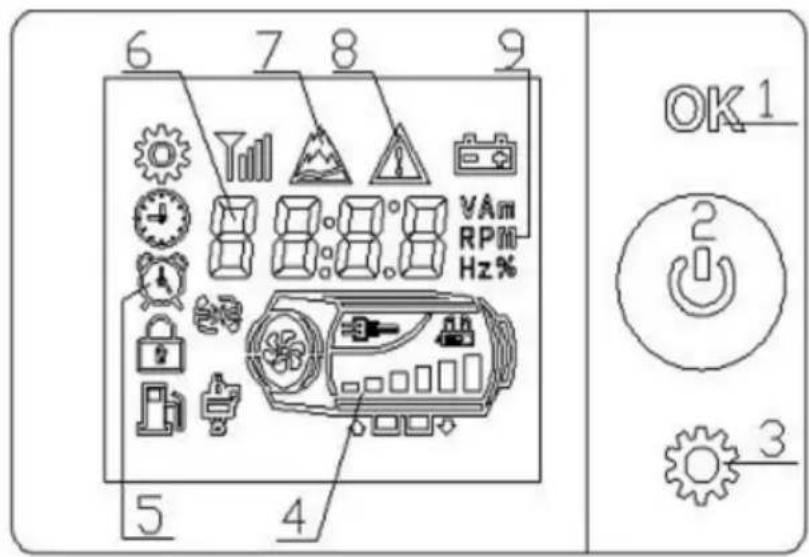

1. Het bedieningspaneel wordt weergegeven in de volgende afbeelding

6 7 8 9 5 4 VAm RPM Hz% OK1 2 3

1. 0K-toets
2. 0n/0ff-knop en

coderingsschakelaar;

1. Insteltoets;
2. Hostschema; 5. Statussymbolen;
3. Weergavegegevens

en parameters; 7.

Plateausymbool;

1. Foutsymbolen; 9,

gegevenseenheid;

Weergavetijd: De tijd die wordt weergegeven in de stand-bymodus is de natuurlijke tijd.

Draaitijd: De tijd die wordt weergegeven in de opstartstatus is de tijd waarop de machine vanaf het opstarten begint te werken.

2. Gebruiksbediening 1.

Aan/uit-bediening

Houd in de uitgeschakelde toestand de knop " " 2 seconden ingedrukt om het apparaat in te schakelen. apparaat aan en op het display verschijnt de melding "Power on status", zoals in de bovenstaande afbeelding.

2) Uitschakeloperatie

Als het apparaat is ingeschakeld, houdt u de knop " " 2 seconden ingedrukt en het apparaat wordt uitgeschakeld. gaat het apparaat over naar het uitschakel- en afkoelingsproces en geeft "UIT" weer. Nadat het apparaat is afgekoeld naar beneden, het wordt afgesloten en geeft de "afsluitstatus" weer zoals hierboven weergegeven afbeelding. Forceer de stroom niet wanneer "OFF" wordt weergegeven. Stroom uit kan schade veroorzaken accessoires vanwege de hoge temperatuur in de machine en het onvermogen om af te voeren warmte! Wacht tot de machine in de uitgeschakelde toestand wordt weergegeven voordat u hem inschakelt uit!.

3) Handmatige bediening

De handmatige modus bestaat uit 6 versnellingen (H1-H6). H6 vertegenwoordigt de maximale vermogen, zoals weergegeven in de "ingeschakelde toestand" in de bovenstaande afbeelding, roterende codering Schakelsleutel om de versnelling te verhogen/verlagen.

4) Werking in constante temperatuurmodus

Constante temperatuurmodus, zoals weergegeven in de bovenstaande afbeelding, ingesteld op 18ÿ. Draaien de coderingsschakelaar om temperatuurwaarden op te tellen/af te trekken, met een ingesteld bereik van 0- " toets

40ÿ. Houd de "

gedurende 2 seconden om te schakelen tussen

handmatige/constante temperatuurmodus.

Automatisch opschakelen/terugschakelen buiten het ingestelde temperatuurbereik van ± 3ÿ.

2. Overschakelen naar weergave van gegevens bij opstarten

Inschakelstatus: druk kort op de knop "OK" om te schakelen tussen het weergeven van gegevens in de volgende volgorde:

versnelling (of ingestelde temperatuur) -> shell temperatuur -> werkspanning -> omgevingstemperatuur temperatuur ->Koolmonoxideconcentratie

3. Plateaumoduswerking

Houd de toetsen "OK" en " " tegelijkertijd 2 seconden ingedrukt om hot-menu te openen.

plateaumodus. Het pictogram "geelt het begin van de plateaumodus weer. In de plateaumodus,

De windolieverhouding neemt af om zich aan te passen aan de zuurstofconcentratie in het plateau.

Houd vervolgens de toetsen "OK" en " " 2 secondedrukt om de plateaumodus te verlaten.

4. Functie-instellingsbewerking

Houd in de uitgeschakelde toestand de knop "OK" 2 seconden ingedrukt om het scherm te openen.

interface voor functieselectie. Draai de "Encoding-schakelaar" om de functie te schakelen

selectie in de volgende volgorde:

De klok instellen "AC"->Tijd instellen "

SE" -> Handmatige oliepomp "Po" -> Op afstand

controle matching "rF" -> Temperatuur eenheid omschakeling "Un" -> Bluetooth nummer "n0" (omschakelen met Bluetooth)ÿSelecteer de functie en druk op de "OK" knop om

Voer de overeenkomstige functie in.

4.1.Klokwerking aanpassen

Het indicatorsymbool “” word weergegeven.

1) Druk op de toets "Encoding switch" om de tijdswaarde aan te passen. De tijdsaanpassing bereik is van 00:00 tot 23:59
2) Druk op de teets " " om te wisselen en de positie van het nummer aan te passen, en de Het overeenkomstige nummer zal knipperen.
3) Druk op de knop "OK" om de tijd te bevestigen en naar de weekinstelling te gaan.

4) Druk op de toets " " om naar de weekinstelling te gaan.

5) Verlaat de interface voor het instellen van de klok nadat u 10 seconden lang geen knoppen hebt ingedrukt. Synchroniseer automatisch de telefoontijd wanneer u verbinding maakt met de app.

4.1.1. De weekwerking instellen

Digitaal display "EE-1"

1) Draai aan de "Coderingschakelaar" om het staartnummer aan te passen,
2) Druk op de "OK"-knop om de tijd te bevestigen en de klokaanpassing te verlaten interface.
3) Druk op de "toets, of bedien zonder sleutel gedurende 10 seconden om de klok te verlaten "aanpassingsinterface".

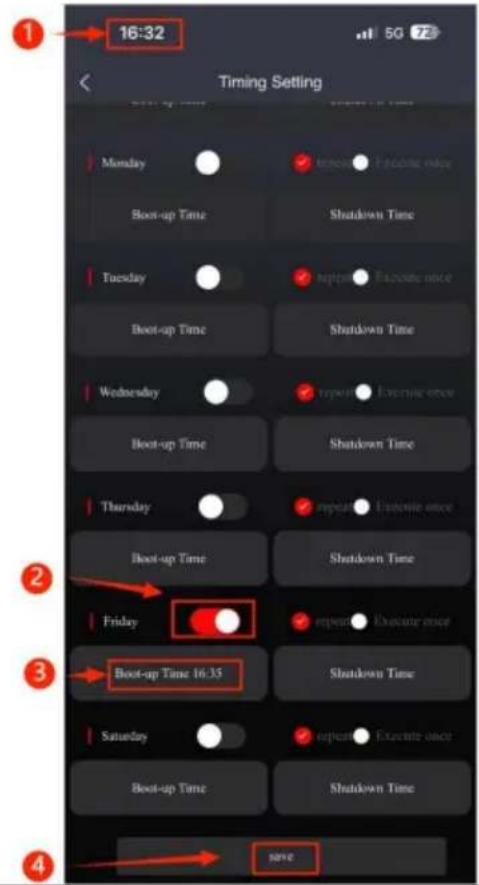

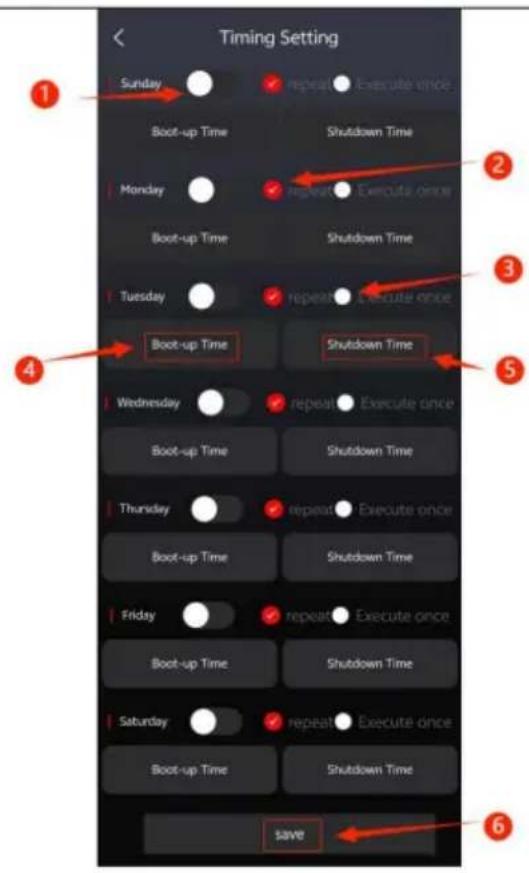

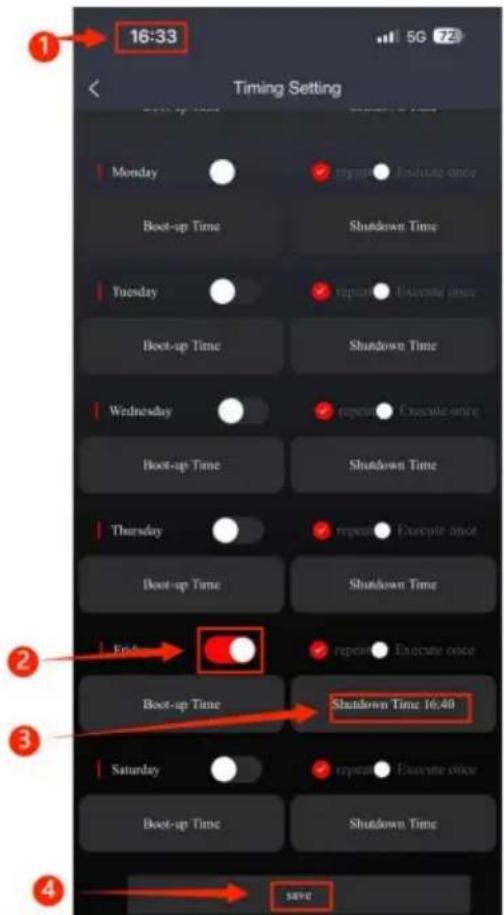

4.2. Timing instellen

Het indicatorsymbool "tijd", " " " wordt weergegeven. Weergeven om de uitschakeling in te stellen niet om de opstarttijd in te stellen. Als de timingfunctie al is ingeschakeld, schakelt u uit De timingfunctie en het " " symbool worden uitgeschakeld.

1) Pas de tijdswaarde aan door de coderingsschakelaar te draaien van, met een tijdsaanpassing 00:00 tot 23:59.

2) Druk op de " 🔍 "toets om de cijfers te wisselen en aan te passen, en de overeenkomstige cijfers zullen knipperen.

3) Druk op de knop "OK" of bedien het apparaat 15 seconden zonder knop om de waarde instellen. Als u de opstarttijd instelt, schakelt u over naar de instelling voor de uitschakeltijd.

Anders verlaat u de timerinstelling.

4) Druk op " om ⚙" toets om de ingestelde waarde niet op te slaan. Als u de opstarttijd instelt, schakelt de uitschakeltijd in te stellen. Anders verlaat u de timerinstelling.

5) Als de tijd niet is ingesteld, drukt u op de "toets om door de weergave van de "geplande tijd voor de dag".

Nadat u de timerfunctie hebt geactiveerd, wordt de klok automatisch ingeschakeld wanneer deze de geplande opstarttijd bereikt; Bij het bereiken van de geplande afsluittijd,

het zal automatisch afsluiten. Het paneel is ingesteld op de lusmodus 'Elke dag uitvoeren'.

Weergave "HOIL". Druk op een willekeurige toets of verlaat na 3 minuten de handmatige oliepompstatus.

4.4. Afstandsbedieningsaanpassingsbewerking

"HFA1" weergeven.

1) Draai aan de "Coderingschakelaar" om het opslagadres aan te passen: HFA1ÿHFA2ÿHFA3ÿHFA4ÿkomt overeen met vier afstandsbedieningen.
2) Druk op een willekeurige toets op de afstandsbediening, de machine zal de code en verlaat de status van de afstandsbedieningsmatching.
3) Druk op de toets. " om de status van de afstandsbedieningskoppeling te verlaten. *Vereisten voor afstandsbediening: frequentieband 433 MHz, 24-bits code.

4.5. Bluetooth-nummer (schakelen met Bluetooth)

Weergegeven als "1234" is het 4-cijferige nummer van de Bluetooth-naam voor deze schakelaar.

Druk op een willekeurige toets of sluit na 3 seconden af.

4.6. CO-alarmwaarde instellen

Weergave "Co20", de laatste twee cijfers geven de CO-concentratiealarmwaarde weer van 20, wat staat voor 200PPM

1) Draai aan de "Codering-schakelaar" om de alarmwaarde aan te passen, van 50 tot 500.
2) Druk op de knop "OK" om de ingestelde waarden op te slaan en af te sluiten.

5.Foutalarm

Zoals weergegeven in de onderstaande afbeelding knippert het bijbehorende storingssymbool en de corresponderende defecte component icoon knippert. De weergegeven data is de fout De betekenis ervan is te vinden in de fouttabel.

E - E

*Bougies, oliepompen, ventilatoren, sensoren, stroom benodigdheden en andere symbolen knipperen om aan te geven dat de overeenkomstige componenten defect zijn.

6. Instelling CO-alarmwaarde (wachtwoord: 7070)

L500: Geeft aan dat de CO-alarmconcentratiewaarde 500PPM is. Als de CO

concentratie deze waarde overschrijdt, zal het apparaat automatisch stoppen verwarming. Als deze waarde met 60%=300PPM wordt overschreden, wordt een alarm geactiveerd.

1) Druk op de "▲ of "▼ toets om de numerieke waarde aan te passen, met een bereik van 50-999 ppm.
2) Druk op de " "toets om de cijfers te wisselen en aan te passen, en de overeenkomstige cijfers zullen knipperen.
3) Druk op de knop "OK" om de alarmwaarde op te slaan en deze interface te verlaten

om deze interface te verlaten.4) Druk op de "

Gebruiksaanwijzing

1. Het is verboden om het te gebruiken in omgevingen met een hoge luchtvochtigheid, geleidende stof.ontvlambare en explosieve gassen, stof, materialen, corrosieve media, sterk licht blootstelling en sterke magnetische, hoogspannings- en hoogstroomapparatuur in de nabijheid.
2. Voedingsspanningsbereik: DC24V controller toepasbaar (18-32)V; DC12V-controller is geschikt voor (9-16)V; andere spanningsregelaars zijn niet geschikt onderling verwisselbaar zijn en het is verboden de geldende spanningsgrenzen te overschrijden.
3. Open de controllershell niet zonder toestemming.
4. De apparatuur moet strikt volgens de vereisten worden geïnstalleerd en gebruikt onder veilige omstandigheden.
5. Wanneer het lichaam heet is en de ventilator niet normaal kan werken, is het noodzakelijk om Koel het lichaam snel af, blaas koude lucht in het verbrandingsinlaatgat om af te koelen omlaag en verlaag de lichaamstemperatuur onder de 80 ^y . Voorkom hoge temperaturen schade aan componenten of brand.

Bij het verwarmen van de apparatuur is het noodzakelijk om ervoor te zorgen dat elk luchtkanaal onbelemmerd is en dat de pijpleiding vrij is van bochten, druk en blokkades in om de verwarmingsefficiëntie en de normale werking van de apparatuur. Geblokkeerde kanalen kunnen hoge temperaturen in het lichaam veroorzaken, verminderen verwarmingsrendement, verkort de levensduur van de apparatuur of beschadigt de apparatuur. Het gebruik van Om een normaal gebruik en een lange levensduur van de apparatuur te garanderen, is gekwalificeerde brandstof essentieel.

Foutentabel

Foutcodevan storing		behandeling
E-2	Voedingsspanningsbereik	Normaal bereik: 24V (18-32V), 12V (9-16V) Controleer of de accu of generator goed functioneert en controleer of de zekering verouderd is. 1)
E-3	Storing in ontstekingsbougie	Controleer of de verbindingsstekker van de ontstekingsbougie los zit of dat de draad naar de behuizing is kortgesloten. 2) Controleer of de ontstekingsbougie
E-4	Storing oliepomp	beschadigd is. Controleer of de verbindingsdraden en connectoren van de oliepomp beschadigd, los, geoxideerd, kortgesloten of losgekoppeld zijn.
E-5	Alarm hoge temperatuur(inlaatlucht>50yy behuizing)	1) Controleer of het verwarmingsluchtkanaal vrij is 2) Controleer of de ventilator normaal draait 3) Controleer of de temperatuursensor goed (vastzijneert 1) Controleer
E-6	Ventilatorstoring	of de waaier vastzit 2) Controleer of de aansluitstekker los zit 3) De opening tussen de magneet op de windturbine en de Hall-sensor op de controller is te groot 4) Of het circuit kortgesloten of open is; Lekkage van de motor
E-7	MededelingMislukking	Kabelbomen detecteren
E-8	Zet de motor af	1) Controleer op olietekort, lage temperatuur van de olie, geblokkeerd oliecircuit en vastzittende oliepomp. 2) Controleer of de zuurstofinlaat- en uitlaatkanalen vrij zijn. 3) Controleer of de behuizingtemperatuursensor volledig contact maakt met de behuizing en of de drukveer sterk is.
E-9	Sensorstoring	Is de temperatuursensorverbindingsdraad en -connector beschadigd of los, en is de sensor beschadigd 1) De temperatuur van de behuizing is te hoog en
E-10	Mislukte startup	de behuizing is niet gekoeld na 3 minuten starten 2) Er is een grote hoeveelheid witte rook in het uitlaatgas 2.1) Controleer of het filterscherm naast de ontsteking - 20 -plug is schoon. Als het niet schoon is, maak het dan schoon of vervang het 2.2) Controleer of de oliepomp krachtig olie spuit 2.3) Controleer of de ontstekingsbougie verouderd is 3) Er is een kleine hoeveelheid witte rook of geen rook in het uitlaatgas 3.1)Controleer op olietekort, bevroren of geblokkeerde oliecircuits 3.2)Controleer of de oliepomp vastzit of beschadigd is en of de oliepomp niet goed functioneert 3.3) Controleer of de verbrandingsinlaat- en uitlaatkanalen niet geblokkeerd zijn 3.4) Controleer of de ontstekingsbougie beschadigd is 3.5) Is de speling tussen de binnenwindturbine te groot 4) Ontsteek normaal, maar meld nog steeds een ontstekingsstoring Controleer of de behuizingtemperatuursensor volledig contact maakt met de behuizing, of de drukveer sterk is en of de sensor goed functioneert
De	Abnormaleverbrandingskamer of olie pompuitlaatpijp wordt rood	Onmiddellijke uitschakeling is vereist en de aluminium behuizing moet worden gedemonteerd om te controleren of de verbrandingskamer is afgedicht of vervangen;
Abnormaal geluidEn	Uitlaat verstopping	Het moet onmiddellijk worden uitgeschakeld en gecontroleerd op verstoppingen in de uitlaatpijp, demper en uitlaat. Als er verstoppingen zijn, reinig ze dan en hervat de normale werking; 1. De kachel kan niet aan de zijkant
Olie lekkage leeftijd	Interneolielekkage van de machine	worden geïnstalleerd en het zuurstofgat aan één kant van de ontstekingsbougie laat olie langs het gat naar buiten stromen. De juiste installatiemethode is om de inlaat-/uitlaatpoorten naar beneden te richten; 2. Slechte oliekwaliteit veroorzaakt verstopping van het ontstekingsbougie-verstuivingsnetwerk in de verbrandingskamer, dat niet ontbrandt en langs de uitlaatpijp naar buiten stroomt. Het ontstekingsbougie-verstuivingsnetwerk moet worden vervangen en hoogwaardige diesel moet worden vervangen; 1. Controleer of er een verstopping in de inlaatpijp zit waardoor er onvoldoende zuurstof wordt ingenomen; 2.
Zwartuitstralen wij zijnde	Onvoldoendezuurstofopname en koolstofopbouw in deverbrandingskamer	De kleine ruimte van de luchtinlaatpositie leidt tot obstructie van de luchtinlaat;3. Demonteer de verbrandingskamer van de machine om te controleren op koolstofafzettingen en vervang de verbrandingskamer tijdig;
Blauwuitstralenwij zijn de	Slechte oliekwaliteit	Dieselkachels kunnen alleen op hoogwaardige diesel draaien. In de winter moet negatieve-temperatuurdiesel worden gebruikt.
Wituitstralenwij zijn ke	Ontstekingsstoring	1. Controleer of het interne pompolievolume van de machine te hoog is, waardoor de ontstekingsbougie niet ontsteekt. De olieleiding moet worden verwijderd en 2-3 keer opnieuw worden gestart voordat deze weer normaal wordt, en vervolgens moet de olieleiding worden geplaatst; 2. Gebruik een föhn om een tijdje in de inlaatbuis te blazen totdat deze goed werkt; 1. Controleer of de brandstoftank is gevuld met diesel, aangezien andere
Die isflavor	Dieselondersteunde verbranding	brandstoffen geur kunnen veroorzaken; 2. Open de behuizing van de machine om te controleren op olielekkage binnenin; 1. Voor uitbreiding of aanpassing is de aankoop van hittebestendige
Plasticgeur	Of er externe accessoires gebruikt moeten worden	accessoires vereist, anders veroorzaakt de hoge hitte van de kachel een onaangename en scherpe geur; 2. De verlengbuis mag niet gebogen of te lang zijn, omdat dit ervoor zorgt dat de warmte niet kan worden afgevoerd en de hoge internetemperatuur een plastic geur produceert; 3. De installatie van geperforeerde uitlaatpijpen vereist geen bescherming. Normaal gesproken worden uitlaatgassen via de uitlaatpijpen afgevoerd. Als het een houten vloer is, moeten grote gaten worden geopend en moeten ijzeren platen worden gebruikt ter bescherming. De hitte van de uitlaatpijp kan oplopen tot 400 graden en er mogen geen kleefstoffen op het oppervlak worden aangebracht, anders zal het een onaangename geur en zelfs koolmonoxideproductie veroorzaken. Er moeten hittebestendige materialen worden gekocht voor het afdichten

GEBRUIKSAANWIJZING CO-CONTROLLER

R1.75 56MM 1 26.5MM

Model: C21

ÿSensorsonde

ÿLinkstekker

Productspecificaties/parameters

1. Om het risico op koolmonoxidevergiftiging door onjuist gebruik te voorkomen installatie, is het product uitgerust met een koolmonoxidemelder. Wanneer de koolmonoxidegehalte in de afgesloten ruimte bereikt 300 ppm, de LCD-schakelaar zal CO ertoe aanzetten de limiet te overschrijden. Wanneer de inhoud 500 ppm bereikt, klinkt er een alarm wordt geactiveerd en de machine wordt uitgeschakeld. Het lekpunt moet onmiddellijk vóór ingebruikname worden gecontroleerd en gerepareerd.
2. Het koolmonoxidealarm is uitgerust met een verlengkabel van 2 m, waarmee de sonde in elke positie kan worden geïnstalleerd. Het wordt afgeraden om deze te te ver weg van de dieselkachel of te dichtbij.

Configuratietabel - Model: C21
NEE.	Functie	Parameter	NEE.	Functie Parameter
1	detectiebereik	0-990ppm	7	operatie temperatuur	-20~50
2	Detecteren overbelasting	2000ppm	8 Drukbereik		Standaard atmosferisch druk ± 10%
3	herhaalbaarheid	± 3%	9	Voedingsspanning 5,2V ± 0,5V
4	Reactietijd (t90)	30 seconden	10	consumptie	<10,0 mA
5	Resolutieverhouding	5 ppm	11	Verlenglijn	2m
6	Nulpuntsverloop (- 20~40 )	10 ppm	/	/	/

Noodresponsmethoden voor controleralarmen

1. Wanneer de CO-concentratie binnen het detectiebereik van de controller ligt overschrijdt de limiet, dan zal de schakelaar een fout weergeven/zal het controlelampje van de controller gaan branden flitser, en de schakelaar schakelt de verwarming automatisch uit om een voortdurende toename van de CO-concentratie; Ventilatie moet worden uitgevoerd onmiddellijk (als de omgeving smal is en de omstandigheden het toelaten, open dan de ventilatieopeningen om zoveel mogelijk een open omgeving te creëren.

Als de omgeving open is of de ventilatie onhandig is, is het aanbevolen om de ventilatie-apparatuur te verhogen om de luchtcirculatie te versnellen en CO-gas afgeven) en het personeel in de omgeving moet worden geëvacueerd direct uit de omgeving waar de huidige CO-concentratie overschrijdt de norm;

1. Als de installatie- en gebruiksomgeving correct is, wordt aanbevolen dat personeel keert terug naar het werkgebied en start opnieuw om de CO te controleren concentratie om te kijken of het aan de normen voldoet.
2. Tijdens het gebruik van dit product is het belangrijk om de luchtkwaliteit op lange termijn te behouden circulatie en controleer regelmatig de concentratie koolmonoxide (internationale norm 50 mg/m ^3 ŷ 40 PPM) om de persoonlijke veiligheid te waarborgen. Als Als er symptomen van koolmonoxidevergiftiging optreden (zoals duizeligheid, hoofdpijn, misselijkheid, enz.), moet men onmiddellijk uit de buurt van de bron van de vervuiling blijven, frisse lucht inademen en medische hulp zoeken.
3. Dit product maakt gebruik van elektrochemische sensoren, die gemakkelijk worden beïnvloed door lokale temperatuur- en vochtigheidsinterferentie, wat resulteert in een lichte impact op detectienauwkeurigheid. Om uw veiligheid te garanderen, gebruikt u dit product daarom objectief en redelijk. De levensduur ervan wordt beïnvloed door de omgeving en de nauwkeurigheid van de sensor wordt regelmatig getest. Als de fout te groot is, neem dan contact op met Vervang de sensor.
4. Zelfs als er een koolmonoxidemelder is geïnstalleerd, moet de kamer goed worden beveiligd. geventileerd om te voorkomen dat er tijdens de slaap te veel CO2 vrijkomt tijdig afgehandeld.

Voorzorgsmaatregelen en gebruiksspecificaties

1. Open de behuizing van het product niet zomaar; voorkom dat externe krachten het product beschadigen de sensor;
2. Producten moeten contact met organische oplosmiddelen (inclusief siliconenrubber en andere kleefstoffen), coatings, chemicaliën, stookolie en gassen met een hoge concentratie;

3. Het product mag tijdens gebruik niet volledig worden ingekapseld met harsmaterialen en opslag, en mag ook niet gedurende lange tijd in een anaërobe omgeving worden ondergedompeld, anders zal het de prestaties van de sensor schaden; Beïnvloedt de detectienauwkeurigheid van het product;

4. Dit product mag niet langdurig worden gebruikt in omgevingen met corrosieve gassen; 3. Tijdens de installatie

en het gebruik is het noodzakelijk om verticale luchtinlaat van voren te vermijden; 4. De luchtinlaat van het product mag niet worden geblokkeerd of verontreinigd; 5. Dit product moet

stevig worden geïnstalleerd en mag niet worden blootgesteld aan overmatige schokken of trillingen;

1. Niet gebruiken als de behuizing beschadigd of vervormd is;
2. Verbied langdurige opslag en gebruik van dit product in alkalische gassen met een hoge concentratie; 8.

Vervang de controller tijdig door een nieuwe wanneer deze de verwachte levensduur heeft bereikt; 9. Verbied langdurige opslag

en gebruik van dit product in alkalische gassen met een hoge concentratie; 10. Vervang de controller tijdig

door een nieuwe wanneer deze de verwachte levensduur heeft bereikt;

BLUETOOTH-WERKING

Zoek en download de bijbehorende APP-naam "AirHeaterCC"

U kunt er ook voor kiezen om de onderstaande QR-code met uw telefoon te scannen en op het bijbehorende systeem te klikken om te downloaden. Volg vervolgens de onderstaande stappen om het apparaat met uw telefoon te verbinden en te bedienen.

ÿ1ÿOptie is voor Android-systeem

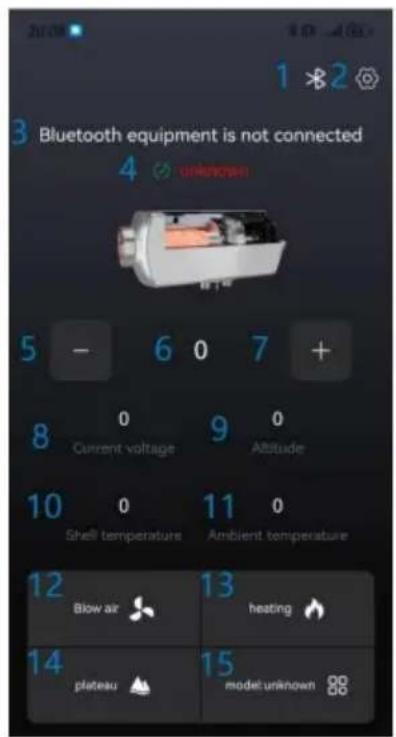

1. Schakel de Bluetooth-functie van de telefoon in, voer de APP uit

om de volgende interface te openen:programma

Apparatuurstatus en foutbeschrijving, 5, -toets, 6, Stel

versnelling of temperatuur in, 7,

+toets,

8, Werkspanning, 9,

Hoogte, 10,

Temperatuur van aluminiumbehuizing van de machine, 11, Omgevingstemperatuur van apparatuur, 12, Ventilatieknop, 13, Verwarmingsknop, 14,

Plateauknop, 15,

Modusomschakelknop.

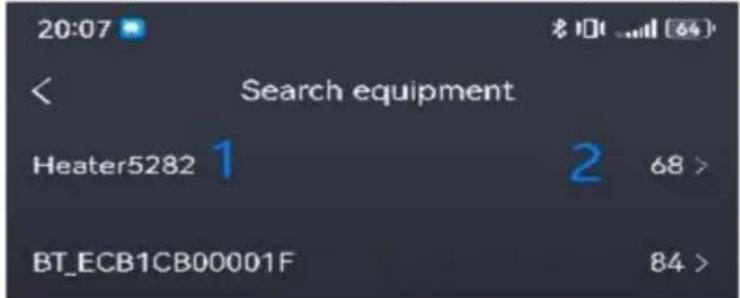

2. Apparaatverbinding via Bluetooth:

Druk op de yBluetooth-linkknopÿ om de volgende pagina te openen:

20:07 Search equipment Heater5282 1 2 68 > BT_ECB1CB00001F 84 >

5282

Selecteer 1 als "Verwarming + Machinecode" (wanneer het apparaat is ingeschakeld, druk kort op de OK-knop op het schakelpaneel om deze weer te geven), (De machinecode op de afbeelding is alleen ter referentie en de daadwerkelijk weergegeven machinecode zal prevaleren.) 2 is de sterkte van het Bluetooth-signaal

(zoals weergegeven in signaal 68 hierboven, hoe kleiner de waarde, hoe sterker het signaal). Als er geen apparaat wordt gevonden, controleer dan of er al andere telefoons zijn verbonden met dit apparaat (elk apparaat kan slechts met één telefoon worden verbonden), of schakel het apparaat opnieuw in en schakel de Bluetooth-functie van de telefoon in voordat u doorgaat naar de eerste stap.

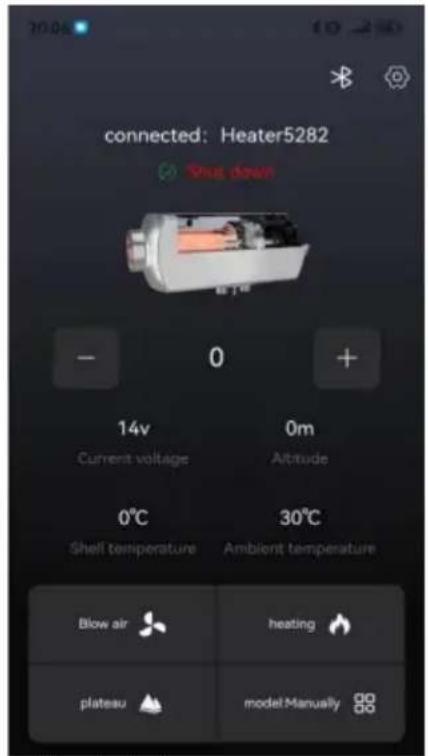

1. Nadat de koppeling succesvol is uitgevoerd, wordt het weergegeven zoals weergegeven in de volgende afbeelding:

InschakelstatusInschakelstatus
(temperatuurmodus)

1) Inschakelen

In de uitschakelmodus drukt u op de [verwarmingsknop], het apparaat wordt voor een bepaalde tijd ingeschakeld. verwarming en geeft de "ingeschakelde status" weer, zoals weergegeven in de bovenstaande afbeelding. Druk op de [+] knop om het apparaat op te schakelen, druk op de [-] knop om het apparaat terug te schakelen. apparaat, druk op de [modusschakelaar]-knop om te schakelen tussen handmatig/constant temperatuurmodus (0-40 graden) en druk op de [plateauknop]-knop om schakelen tussen plateau-/gewone modus.

2) Uitschakelbewerking

Druk in de ingeschakelde stand op de [verwarmingsknop] en het apparaat gaat in de afsluiten en koelen, met de melding "koelen bezig". Het apparaat kan pas worden uitgeschakeld nadat het is afgekoeld en de "afsluitstatus" zoals weergegeven in de bovenstaande afbeelding.

3) Ventilatiewerking

Druk in de uitgeschakelde toestand op de ventilatieknop om de ventilatie in of uit te schakelen, en pas de ventilatorsnelheid aan door op [+] of [-] te drukken.

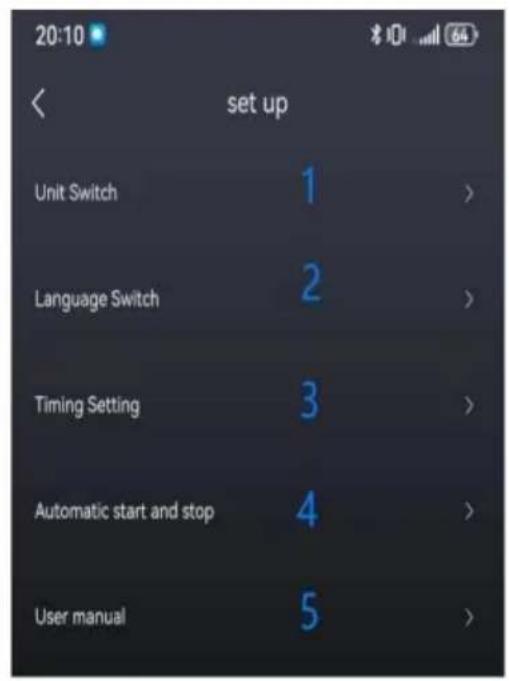

4. Stel paginabeschrijving in:

ÿ Eenheidsinstellingen omvatten: Fahrenheit, Celsius, voeten, metersÿ ÿ Taalinstellingen omvatten: Chinees, Engels, Spaans, Frans, Duits, Italië, Polen, Nederland, Zweden, Russisch. ÿ De timingfunctie omvat: maandag tot Zondag, en kan worden ingesteld op starttijd, sluitingstijd tijd, enkele tijd en cyclusmodus.ÿ Automatische start- stopfunctie: Nadat u de tijd hebt ingesteld, kunt u de tijd instellen op 10 minuten ingeschakeld, werkt de machine effectief in constante temperatuurmodus (sommige apparaten doen dat heeft deze functie niet).ÿ De gebruikershandleiding bevat foutcodes en methoden voor probleemoplossing.

5. Beschrijving van de tijdsgebonden pagina:

ÿ1ÿAan/uit-knop ÿ2ÿlusuitvoering ÿ3ÿEenmaal uitvoeren ÿ4ÿÿ5ÿApparatuur aan en vrije tijd ÿ6ÿOpslaan.

Stel de opstarttijd in de afgesloten stand in, zoals weergegeven in de afbeelding links.

ÿ1ÿ Huidige tijd ÿ2ÿ Open

timer ÿ3ÿ Stel een

getimede starttijd in y4y Opslaan

Stel de uitschakeltijd in als het apparaat is ingeschakeld, zoals weergegeven in de afbeelding links.

ÿ1ÿ Huidige tijd ÿ2ÿ Open

timer y3y Stel een

getimede uitschakeltijd in ÿ4ÿ Opslaan

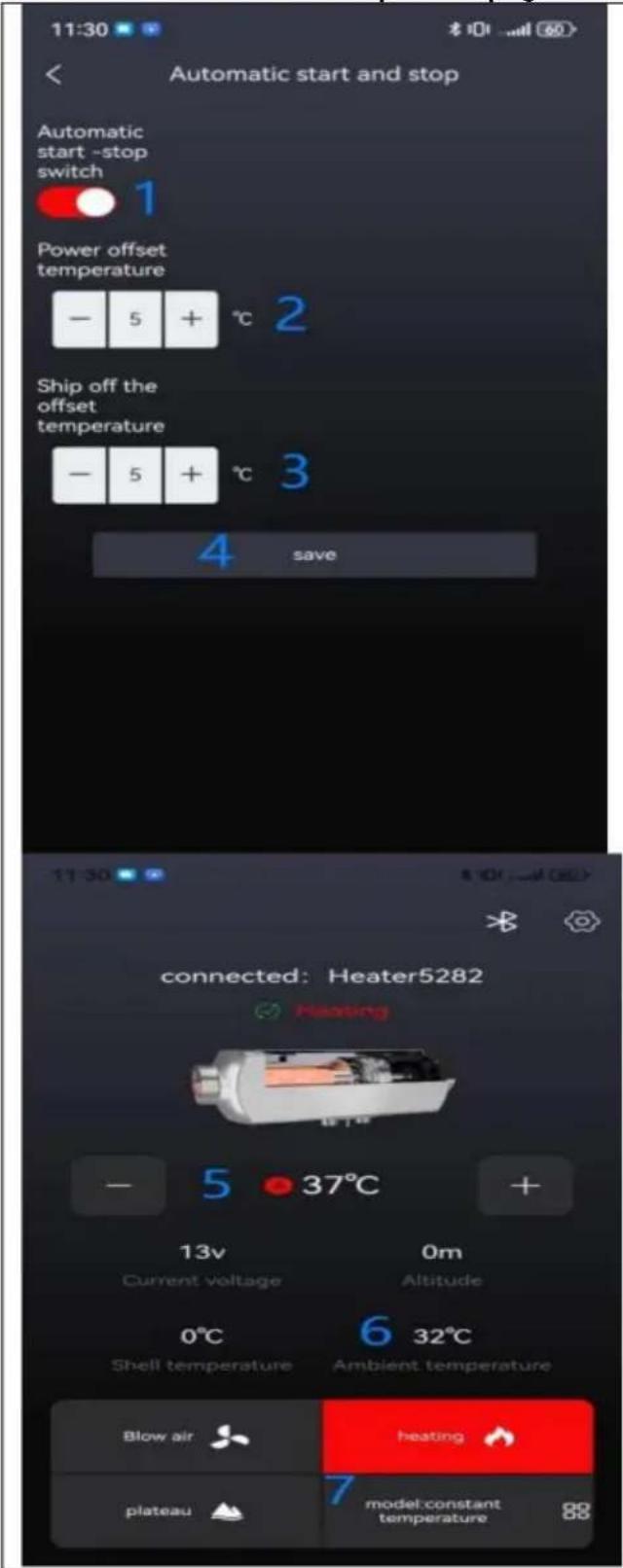

6. Automatische start-stopfunctiepaginabeschrijving:

1.Knop aanÿ
2. Selecteer de opstarttemperatuur van het apparaat (3-10 y)
3. Selecteer de uitschakeltemperatuur van het apparaat (3-10 y)
4.
Opslaan 5. (A-Automatisch) In de automatische aan/uit-modus kan de gewenste temperatuur worden aangepast door op de knoppen [+] en [-] te drukken (0-40 y).
6. De omgevingstemperatuur van de apparatuur is de referentietemperatuur
y
7. Automatische start/stop is alleen effectief bij het werken in de constante temperatuurmodus. Het bovenstaande diagram toont: stel de temperatuur in op 37 y temperatuur op 5 y, zet de temperatuur op 5 y, stop met zet de
verwarmen wanneer de omgevingstemperatuur van de apparatuur 42 y is, en zet verwarmen aan wanneer de omgevingstemperatuur van de apparatuur 32 y is (de getimede aan/uit
(functie is ook effectief)ÿ

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

VK

REP

YH CONSULTING LIMITED.

Technische ondersteuning en e-garantiecertificaat
