GEBRUIKSAANWIJZING Z88-F-A Vevor

Technische ondersteuning en e-garantiecertificaat

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen

een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons

te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën

gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te

controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

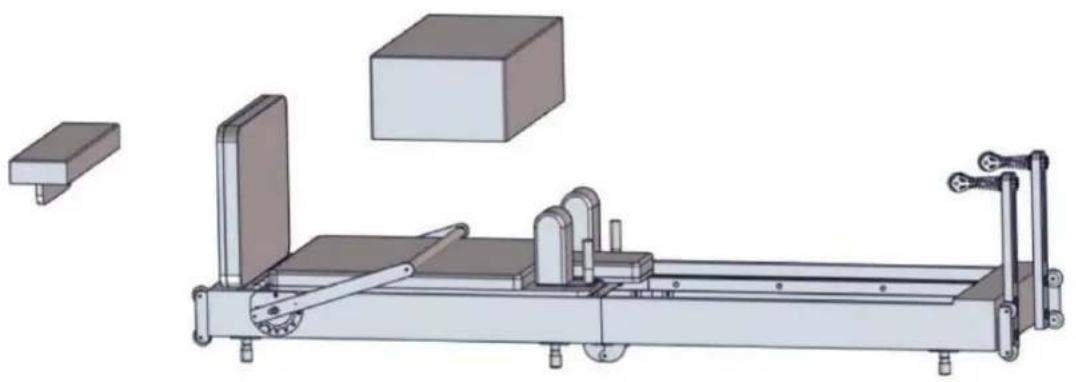

Pilates-hervormer

MODEL: Z88-FA/Z88-XA

Let op: De productfoto is ter referentie, de werkelijke details zijn doorslaggevend.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle instructies in de handleiding zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om onze gebruikershandleiding op een duidelijke manier te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen.

Wij vragen u om uw excuses, want wij informeren u niet meer als er technologische of software-updates voor ons product beschikbaar zijn.

Bedrijfsveiligheid

WAARSCHUWING: Lees alle instructies voordat u dit product

gebruikt. Het is de verantwoordelijkheid van de eigenaar om ervoor te zorgen dat alle gebruikers

van dit product volledig op de hoogte zijn van alle

waarschuwingen en voorzorgsmaatregelen. y

Gebruik het niet als u zwanger bent. y Installeer het product strikt

volgens de instructies. ŷ Controleer of alle schroeven en andere verbindingsstukken stevig vastzitten om de veiligheid van de gebruiker te onderdelen van het apparaat intact zijn vóór elk gebruik

ÿ Onjuiste of overmatige intensiteitsoefeningen zijn niet goed voor de gezondheid. Het is raadzaam om een arts te raadplegen voordat u gaat sporten.

ÿ Het is het beste om sportkleding en sportschoenen te dragen tijdens het sporten. ÿ Als

u tijdens het sporten last krijgt van duizeligheid, braken of andere nadelige symptomen, dient u onmiddellijk te stoppen met trainen.

ÿ Let op dat alle schroeven en moeren vastgedraaid moeten worden voordat u gaat trainen.

ÿ Train niet een half uur voor/na de maaltijd of 1 uur voor het slapengaan. ÿ Maak een trainingsschema. ÿ Het gewicht van de gebruiker mag niet

meer zijn dan 400 lbs. ŷ Overmatig gebruik door onervaren

personen is verboden. y Wees voorzichtig dat uw vingers niet bekneld

raken bij het uit- of opvouwen van het product. ŷ Doe een eenvoudige rek- en strekoefening voordat u het product gebruikt.

TIPS: Sommige delen kunnen niet worden weergegeven op het ontledingsdiagram, neem de details dienovereenkomstig

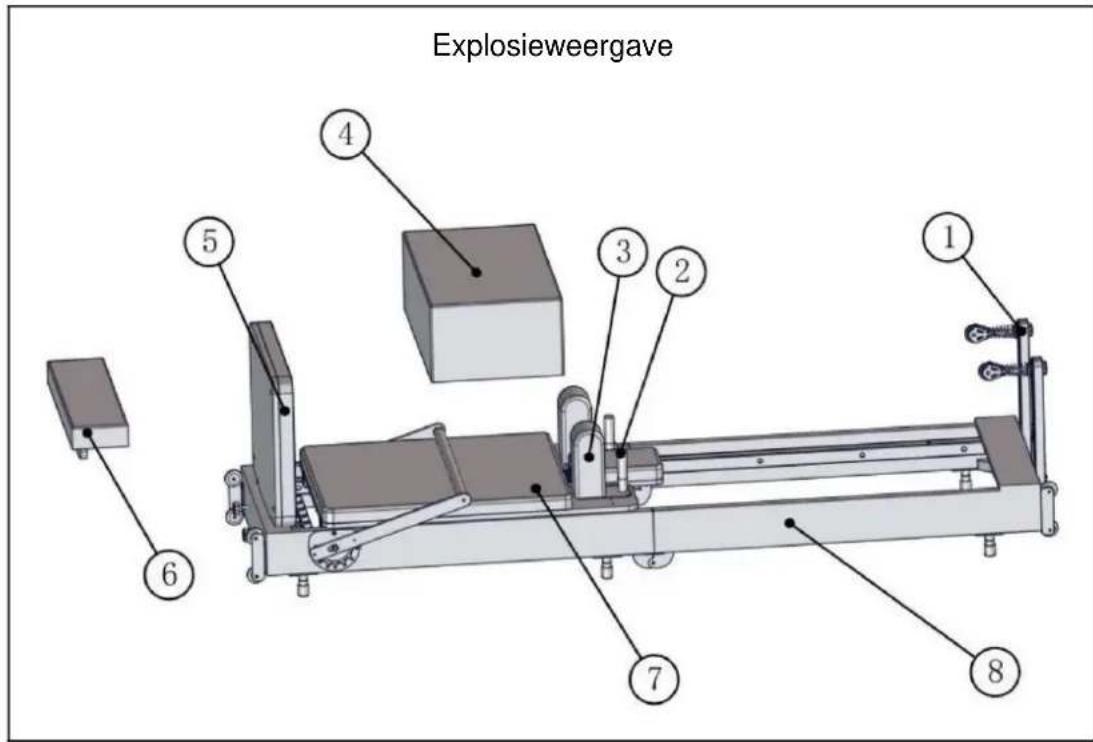

Explosieweergave ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

GOEDE Identiteitskaart	beschrijven	hoeveelheid
•1	Houten paal	2
•2	Schouderkussen bakeliet armsteun	2
•3	Schouderkussen	2
•4	Vierkante doos	1
•5	springplank	1
•6	Pedalen	1
•7	skateboard	1
•8	ledikant	1
•9	8X50 roestvrijstalen schroeven	4
•10	Roestvrijstalen grote pakking	4
•11	Dubbele laag trekkoord	2
•12	8X20 roestvrijstalen schroeven	2
•13	Spankoord	2
•14	Haakband	1
•15	13-16 sleutel	1
•16	M5 inbussleutel	1
•17	Limiet pin	2
•18	Verband	1
•19	Touw katrol	2
•20	M8 veerring	2
•21	M8 roestvrijstalen vlakke ring	2

•2 Schouderkussen bakeliet armleuning X2•1 Houten paal X2

•3 Schouderkussen x2 (onder het schouderkussen bevindt zich•21 M8 roestvrijstalen platte ring +•20 M8 veerring +•12 8X20 roestvrijstalen schroef) Zie stap (5) voor details

•9 8X50 roestvrij staal stalen schroeven X4 •10 roestvrij staal grote ringen X4 •11 dubbellaags trekriemen X2 •12 8X20 roestvrij staal stalen schroeven X2 •13 Spankabel X2 •14 Haakriem X1 •15 13-16 moersleutel •16 M5 inbussleutel •17 limietpen X2 ÿ bindriem X1 •19 Touwkatrol x2 •20 M8 veerring x2 •21 M8 roestvrij staal stalen vlakke ring x2

Installatiestappen

Stap (1)

Zoals op de foto te zien is: Wanneer u de goederen ontvangt, bevindt het bed zich in een opgevouwen toestand

positie. U moet het bed eerst rechtop zetten, dan de banden verwijderen en

Ga aan één kant van het bed staan, pak de middelste scharnieras met je hand vast en scheid het bedframe en vouw het plat uit.

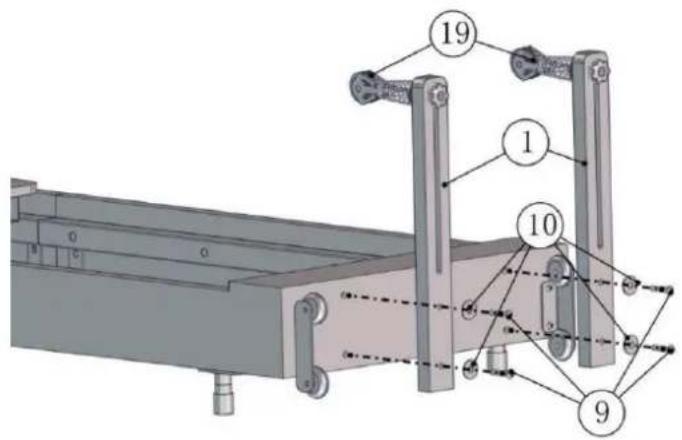

Stap (2)

Accessoires voorbereiden: • 1 houten palen x2, • 9 8X50 roestvrijstalen schroeven x4,

•10 grote roestvrijstalen ringen x4,•19 kabelkatrollen x2

Ten eerste,•1 lijn het gat in de houten paal uit met het gat dat is gereserveerd op het bedframe,

Plaats een •9 grote roestvrijstalen pakking•1 op de 8X50 roestvrijstalen schroen toen

Lijn het uit •10 met het gat in de houten paal, en•9 draai het vast met de 8X50

roestvrijstalen schroef. (Let op: Draai de 8X50 roestvrijstalen schroef niet eerst vast,

Schroef alle 4•9 8X50 roestvrijstalen schroeven in het gat en draai ze vervolgens vast tot

(om te voorkomen dat de gaten scheef komen te zitten.)

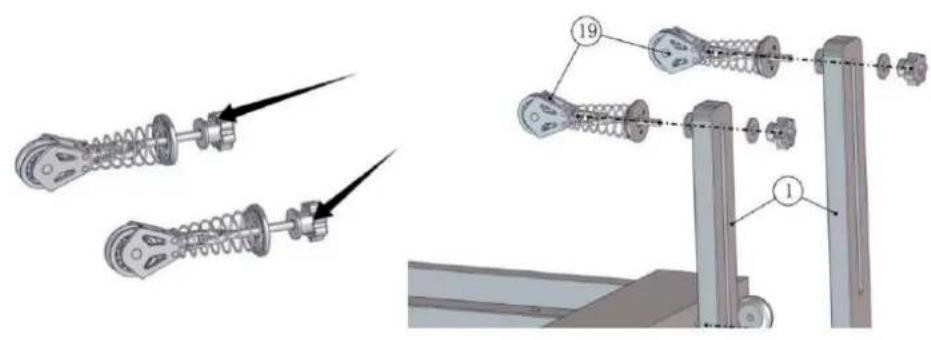

Stap (3)

Accessoires voorbereiden:•19 touwkatrol X2

Draai eerst de knopmoer op de kabelpoelie los en haal vervolgens een grote roestvrijstalen stalen pakking en plaats deze vervolgens in de lange groef in het midden van het houten paal en monteer vervolgens de verwijderde grote roestvrijstalen pakking en knopmoer.

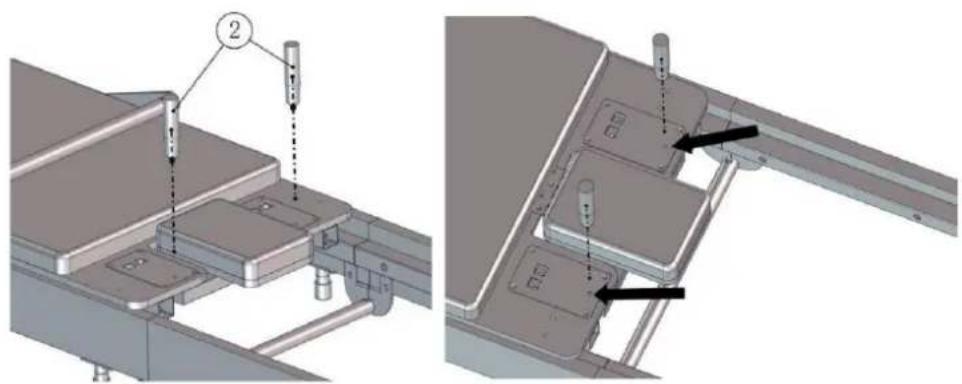

Stap (4)

Er zitten twee ronde gaten op de roestvrijstalen plaat van de schoudersteun. Gewoon uitlijnen

Plaats ze met de gaten erin en schroef ze vast.

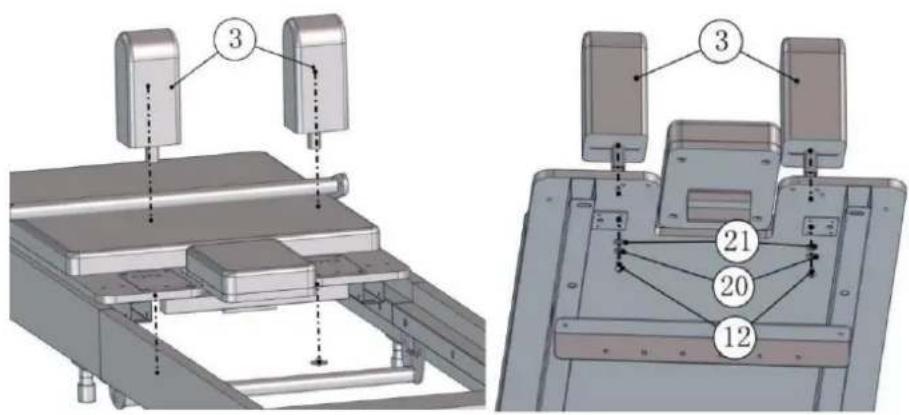

Stap (5)

Accessoires voorbereiden: • 3 schouderkussens X2, • 12 8X20 roestvrijstalen schroeven X2,

•20 M8 veerringen X2,•21 M8 roestvrijstalen vlakke ringen X2

Lijn het schouderkussen uit met het vierkante gat in de roestvrijstalen plaat van de

schouderkussen op het skateboard, en steek het van boven naar beneden. Er is een

gereserveerd gat op het schouderkussen. Gebruik•12 8X20 roestvrijstalen schroeven om uit te lijnen

•3 de gereserveerde gaten op het schouderkussen onder het schouderkussenblok om

maak het vast. (Onder het schouderkussen bevinden zich •21 M8 roestvrijstalen platte ringen + •20 M8

veerringen +-12 8X20 roestvrijstalen schroeven)

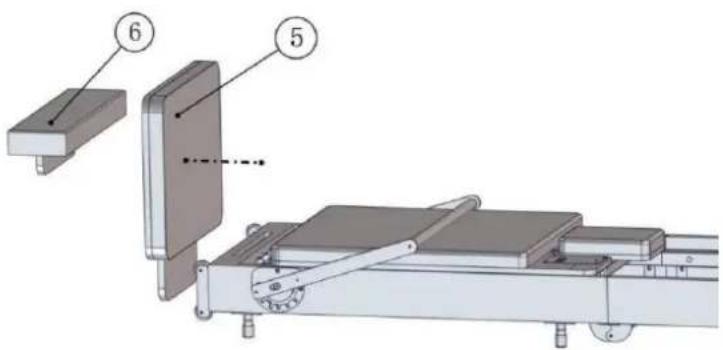

Stap (6)

Accessoires voorbereiden: • 5 springplanken x1, • 6 pedalen x1

Aan één kant van het bedframe zit een lange gleuf, en•6 de voetensteun en

-5 springplanken worden indien nodig in de lange sleuf gestoken.

(Let op: Wanneer de springplank in gebruik is, moet de stopstang aan de achterkant van de springplank worden afgesteld.

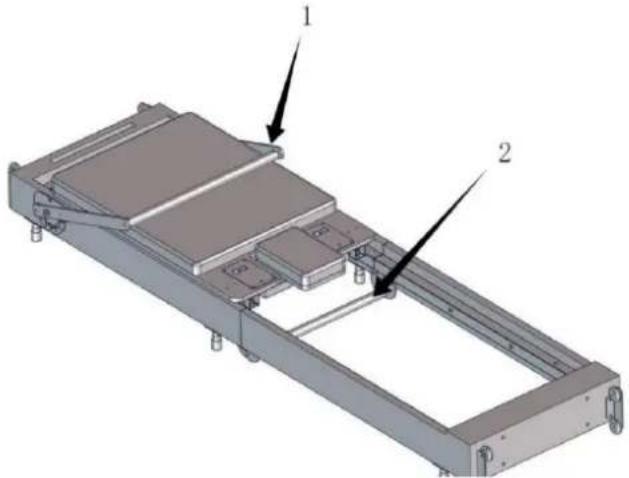

Accessoires voorbereiden: • 17 limietpennen X2

Bij gebruik van het kernbed moet de limietpen vóór het plaatsen in de glijrail worden gestoken.

het kan gebruikt worden.

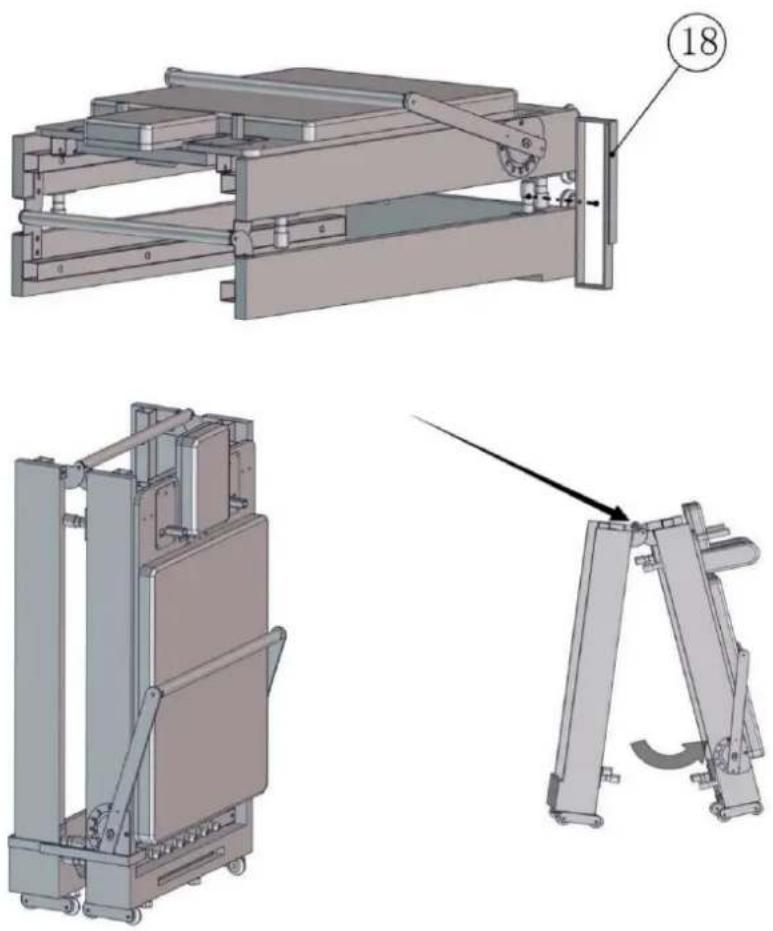

(opvouwbaar voor opslag)

Accessoires voorbereiden: • 18 riem x 1

Nadat u het kernbed hebt gebruikt, moet u het opvouwen en opbergen.

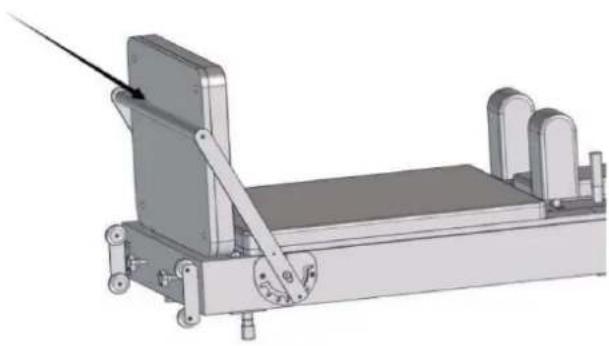

de armleuning (1 zoals afgebeeld) in een positie dicht bij het uitschuifbare bed.

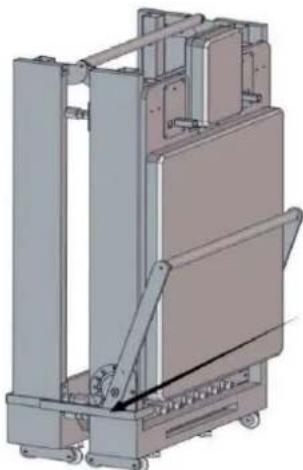

Een persoon staat aan één kant van het bed, pakt de middelste scharnieras vast met zijn hand (2

zoals weergegeven in de afbeelding) en tilt het op totdat het bed rechtop staat, en wikkelt het vervolgens om de

spanbanden om het bed en trek deze strak.

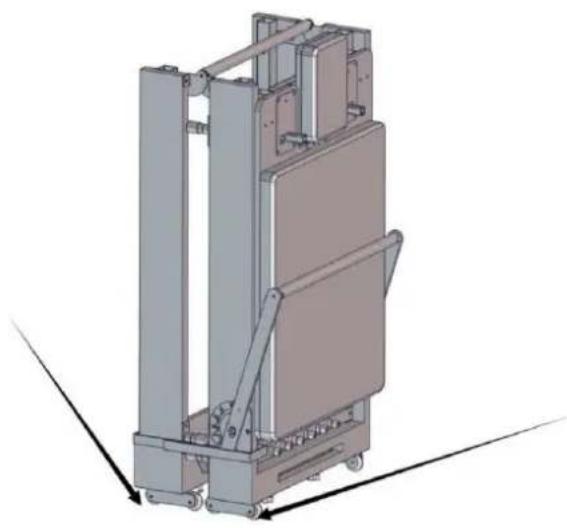

-18 Nadat de banden strak om het bed zijn gewikkeld, zijn er beweegbare wielen onder het bed, waarmee het bed kan worden geduwd om te bewegen
