MANUALE UTENTE Z88-F-A Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

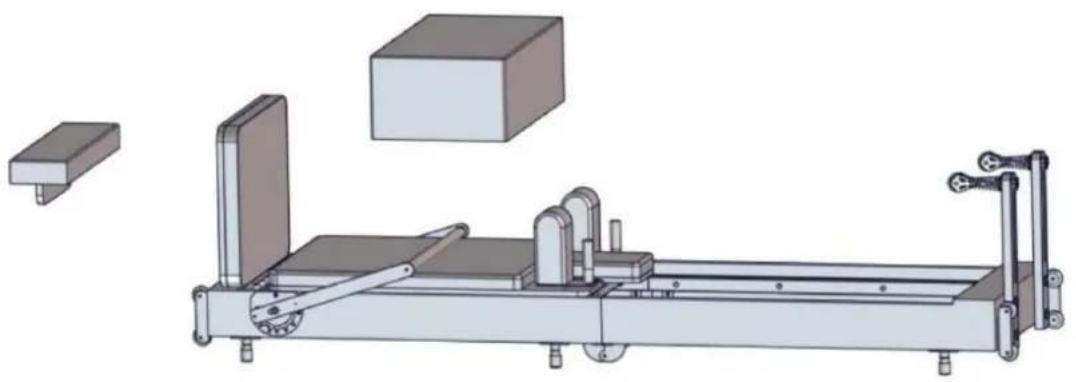

Riformatore Pilates

MODELLO: Z88-FA/Z88-XA

Nota: l'immagine del prodotto è di riferimento, i dettagli effettivi prevarranno

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto.

Ci scusiamo ma non vi informeremo più se saranno disponibili aggiornamenti tecnologici o software per il nostro prodotto.

Sicurezza operativa

ATTENZIONE:

leggere tutte le istruzioni prima di utilizzare questo prodotto. È responsabilità

del proprietario assicurarsi che tutti gli utenti di questo prodotto siano pienamente consapevoli di tutte le avvertenze

e precauzioni. ŷ Non utilizzarlo in caso di gravidanza ŷ Installare

rigorosamente secondo le istruzioni y Per garantire la

sicurezza dell'utente, verificare che tutte le viti e gli altri collegamenti

le parti del dispositivo siano intatte prima di ogni utilizzo

ÿ L'esercizio fisico scorretto o di intensità eccessiva non fa bene alla salute. Si consiglia di consultare un medico prima di fare esercizio fisico

ÿ È meglio indossare abbigliamento sportivo e scarpe sportive durante l'attività fisica.ÿ Se durante l'attività fisica si avvertono vertigini, vomito o altri sintomi avversi, è necessario interrompere immediatamente l'allenamento.

ÿ Si prega di notare che tutte le viti e i dadi devono essere serrati prima dell'esercizio.ÿ Si prega di non allenarsi mezz'ora prima/dopo i pasti o 1 ora prima di dormire.ÿ Si prega di pianificare gli esercizi.ÿ Il peso dell'utente non può superare i 400 libbre.ÿ È

vietato l'uso eccessivo da parte di persone inesperte. ŷ Fare attenzione a non pizzicarsi le dita quando si apre o si piega il prodotto. ŷ

Fare un semplice stretching prima di utilizzare il prodotto.

SUGGERIMENTI: alcune parti non possono essere rappresentate sul diagramma di decomposizione, si prega di prendere i dettagli di conseguenza

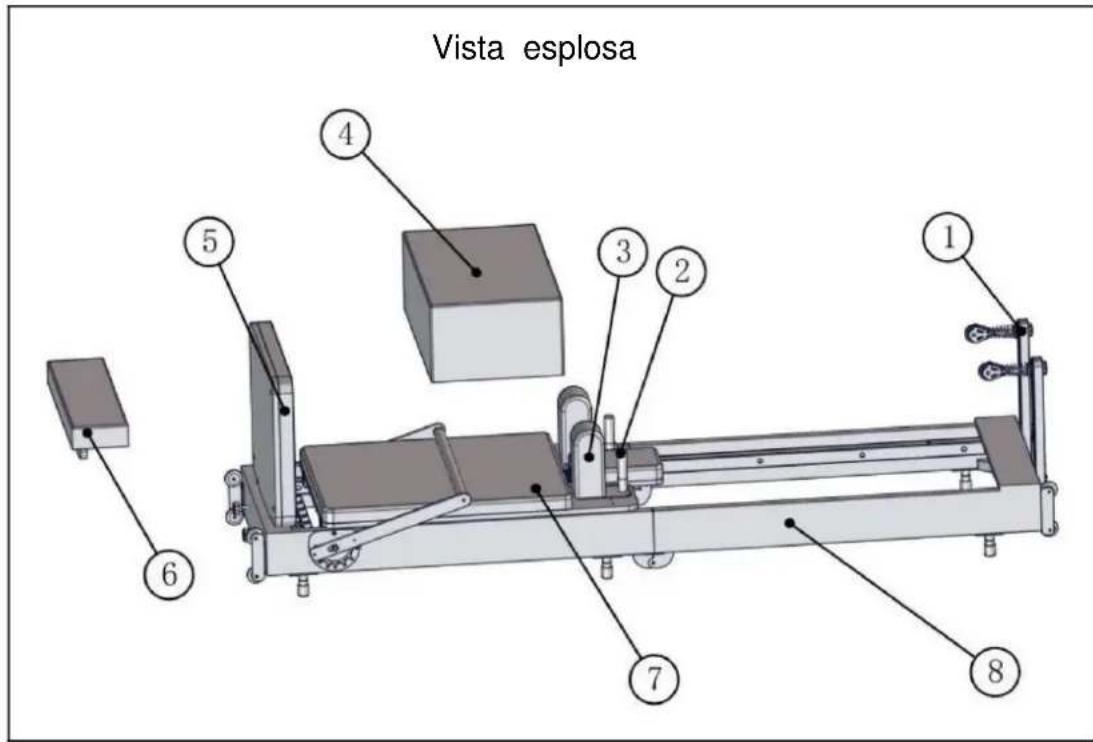

Vista esplosa ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

BUONA IDENTITÀ	descrivere	quantità
•1	Palo di legno	2
•2	Cuscino per spalla bracciolo in bachelite	2
•3	Cuscino per le spalle	2
•4	Scatola quadrata	1
•5	trampolino	1
•6	Pedali	1
•7	skateboard	1
•8	letto	1
•9	Viti in acciaio inox 8X50	4
•10	Guarnizione grande in acciaio inox	4
•11	Coulisse a doppio strato	2
•12	Viti in acciaio inox 8X20	2
•13	Fune di tensione	2
•14	Cinghia a gancio	1
•15	Chiave inglese 13-16	1
•16	Chiave esagonale M5	1
•17	Perno limite	2
•18	Bendare	1
•19	Puleggia a fune	2
•20	Rondella elastica M8	2
•21	Rondella piana in acciaio inox M8	2

•2 Cuscino per spalla in bachelite per bracciolo X2•1 palo di legno X2

•3 Cuscino per le spalle x2 (sotto il cuscino per le spalle c'è una rondella piatta in acciaio inossidabile M8 •21

+•20 Rondella elastica M8 +•12 Vite in acciaio inossidabile 8X20) Vedere il passaggio (5) per i dettagli

•8 Telaio del letto X1

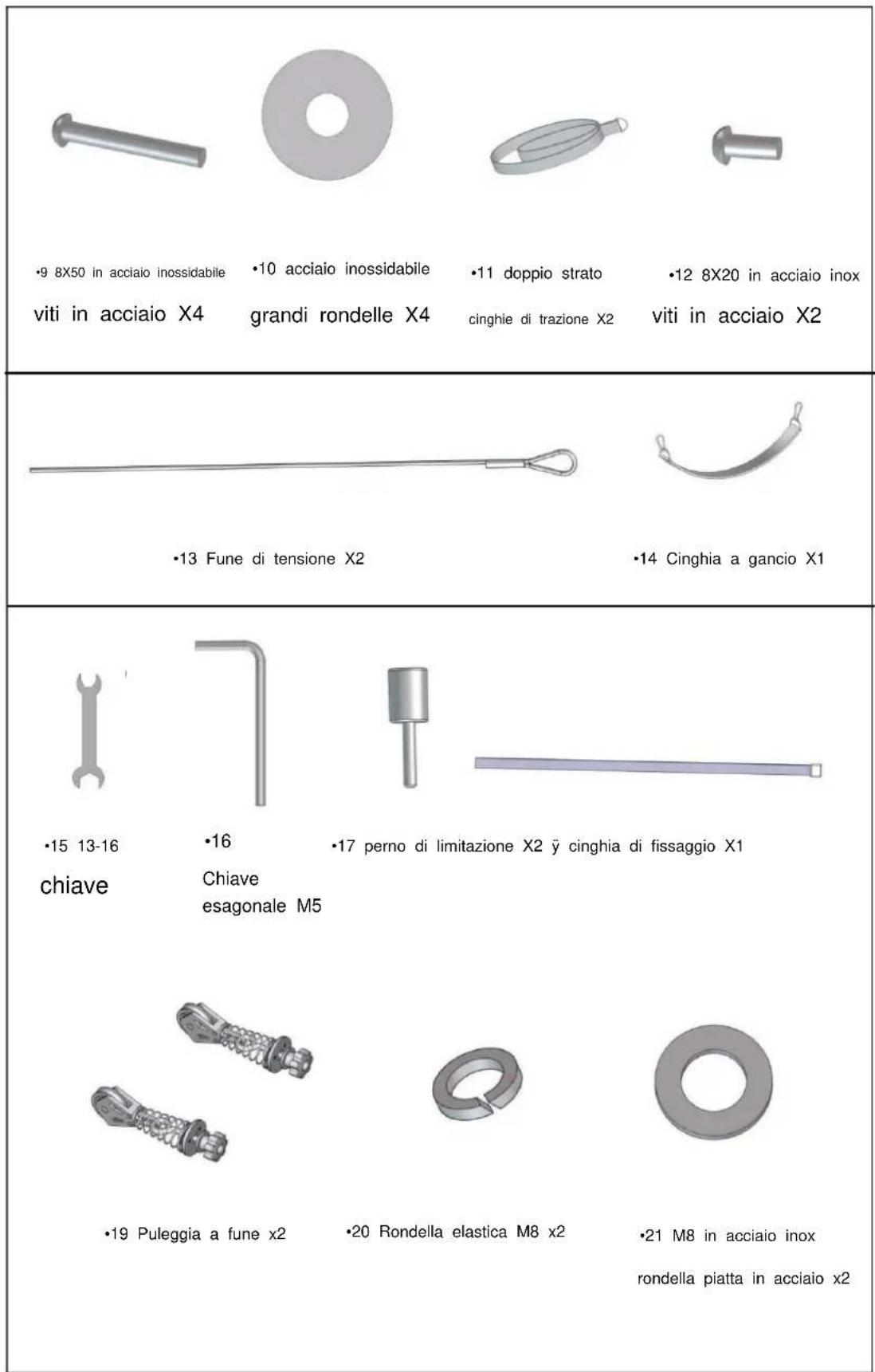

-9 8X50 in acciaio inossidabile viti in acciaio X4 •10 acciaio inossidabile grandi rondelle X4 •11 doppio strato cinghie di trazione X2 •12 8X20 in acciaio inox viti in acciaio X2 •13 Fune di tensione X2 •14 Cinghia a gancio X1 •15 13-16 chiave •16 Chiave esagonale M5 •17 perno di limitazione X2 ŷ cinghia di fissaggio X1 •19 Puleggia a fune x2 •20 Rondella elastica M8 x2 •21 M8 in acciaio inox rondella piatta in acciaio x2

Fasi di installazione

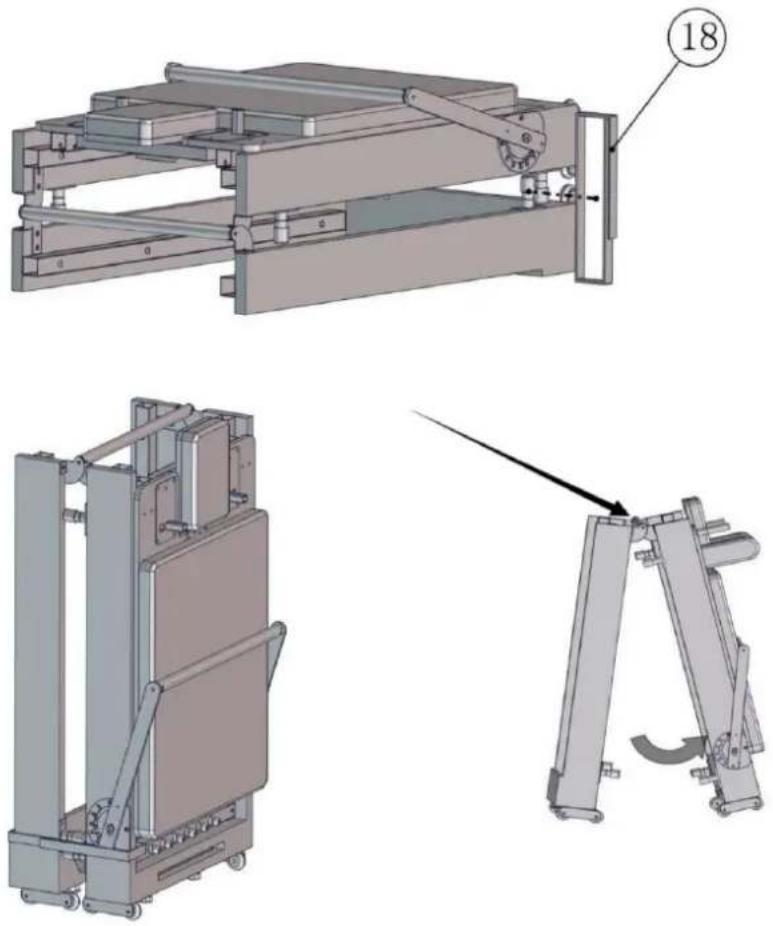

Passo (1)

Come mostrato nell'immagine: quando ricevi la merce, il letto è piegato in piano

posizione. Devi prima mettere il letto in posizione verticale, quindi rimuovere•18 le cinghie e

posizionarsi su un lato del letto, afferrare l'asse della cerniera centrale con la mano, separare

la struttura del letto e dispiegarla in piano.

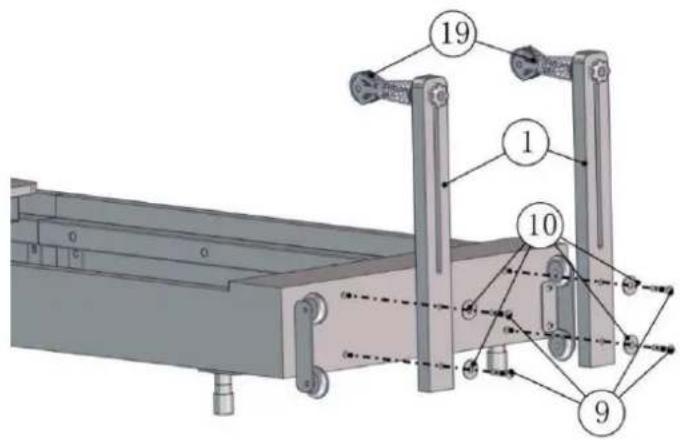

Passo (2)

Preparare gli accessori: •1 palo di legno x2, •9 viti in acciaio inossidabile 8X50 x4,

•10 rondelle grandi in acciaio inossidabile x4,•19 pulegge per funi x2

Per prima cosa,•1 allineare il foro sul palo di legno con il foro riservato sul telaio del letto,

mettere una guarnizione grande in acciaio inossidabile •9 •1 sulla vite in acciaio inossidabile PEX50

allinearlo •10 con il foro sul palo di legno e•9 serrarlo con l'8X50

vite in acciaio inossidabile. (Nota: non stringere prima la vite in acciaio inossidabile 8X50,

avvitare tutte le 4•9 viti in acciaio inossidabile 8X50 nel foro, quindi serrarle per

(per evitare che i fori siano disallineati.)

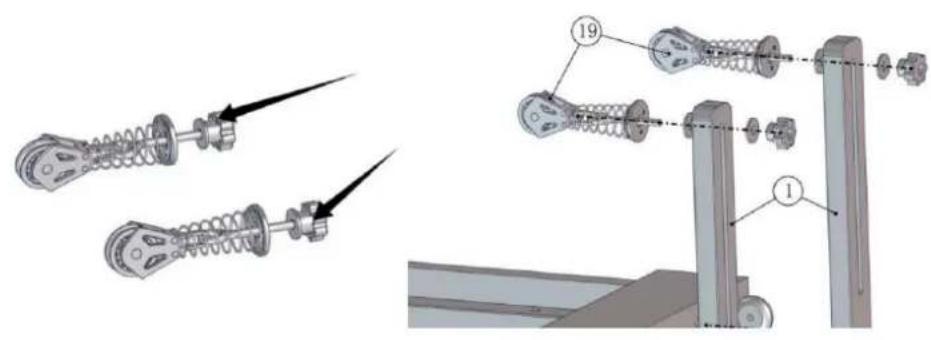

Passo (3)

Preparare gli accessori: •19 carrucola X2

Per prima cosa•19 svitare il dado della manopola sulla puleggia della fune, quindi smontare un grosso pezzo di acciaio inossidabile

guarnizione in acciaio, quindi inserirla nella scanalatura lunga al centro del legno

palo, quindi installare la guarnizione grande in acciaio inossidabile e il dado a manopola rimossi.

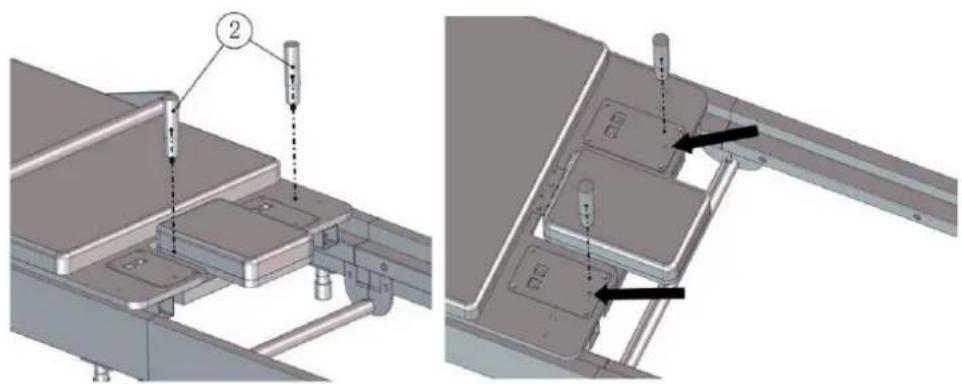

Passo (4)

Preparare gli accessori: •2 cuscini per le spalle in bachelite x2

Ci sono due fori rotondi sulla piastra in acciaio inossidabile del poggiaspalla. Basta allineare

con i fori all'interno e avvitarli.

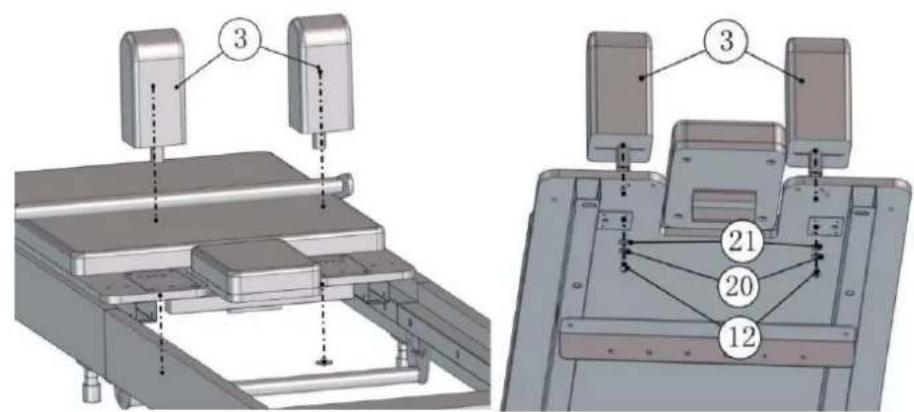

Passo (5)

Preparare gli accessori: •3 cuscini per le spalle X2, •12 viti in acciaio inossidabile 8X20 X2,

•20 rondelle elastiche M8 X2,•21 rondelle piatte in acciaio inossidabile M8 X2

Allineare•3 il cuscino per la spalla con il foro quadrato sulla piastra in acciaio inossidabile del cuscino per le spalle sullo skateboard, e inserirlo dall'alto verso il basso. C'è un

foro riservato sul cuscino per la spalla. Utilizzare •12 viti in acciaio inossidabile 8X20 per allineare

•3 i fori riservati sul cuscino per le spalle sotto il blocco del cuscino per le spalle per

fissarlo. (Sotto il cuscino per la spalla ci sono •21 rondelle piatte in acciaio inossidabile M8 +•20 M8

rondelle elastiche +•12 viti in acciaio inox 8X20)

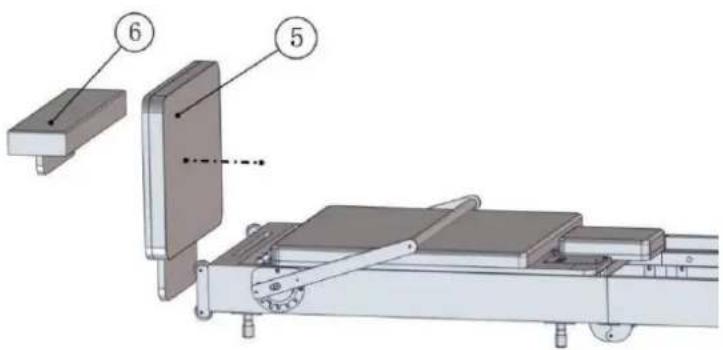

Passo (6)

Preparare gli accessori: •5 trampolino x1, •6 pedale x1

C'è una lunga fessura su un lato del telaio del letto e•6 il poggiapiedi e

-5 trampolini vengono inseriti nella fessura lunga secondo necessità.

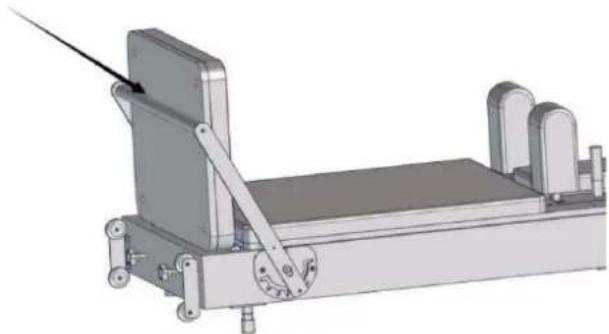

(Nota: quando il trampolino è in uso, la barra di arresto deve essere regolata nella parte posteriore del

il trampolino di lancio che funge da supporto.)

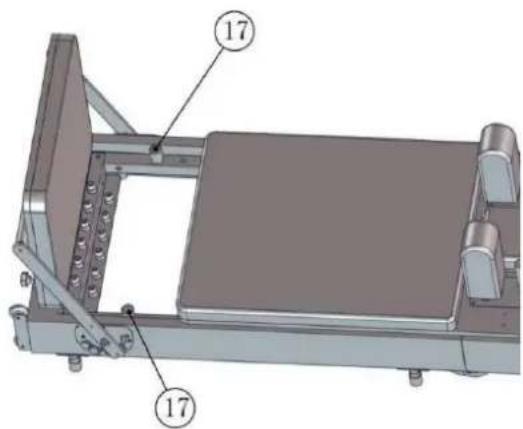

Passo (7)

Preparare gli accessori: •17 perni di limite X2

Quando si utilizza il letto centrale,•17 il perno di limite deve essere inserito nella guida di scorrimento prima

può essere utilizzato.

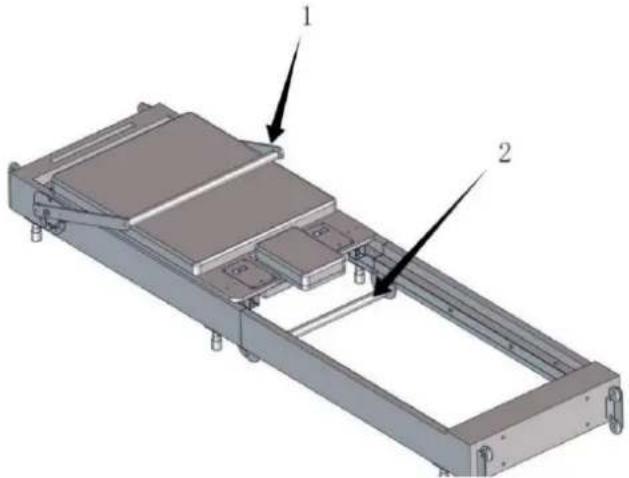

(pieghevole per riporlo)

Preparare gli accessori: •18 cinturini x1

Dopo aver utilizzato il letto centrale, quando si desidera ripiegarlo e riporlo, è necessario regolarlo

il bracciolo (1 come mostrato in figura) in una posizione vicina al letto scorrevole.

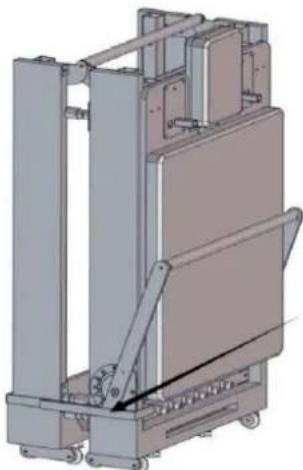

Una persona sta in piedi su un lato del letto, afferra l'asse della cerniera centrale con la mano (2

come mostrato in figura), e lo solleva fino a quando il letto è in posizione verticale, quindi avvolge•18 il

cinghie attorno al letto e lo stringe.

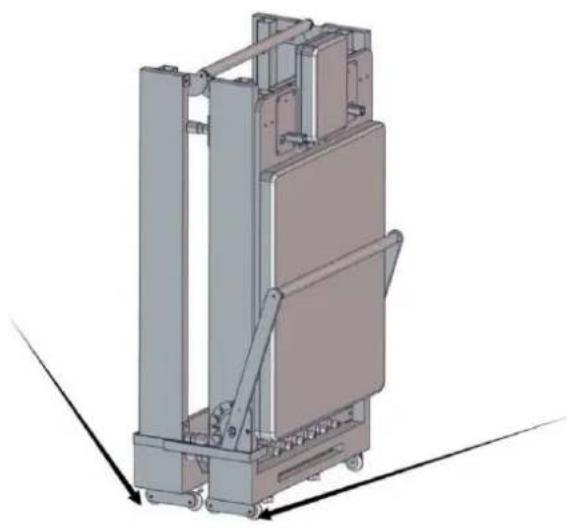

•18 Dopo che le cinghie sono avvolte strettamente attorno al letto, ci sono ruote mobili sotto il letto, che può essere utilizzato per spingere il letto per spostarlo

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
