BRUKSANVISNING Z88-F-A Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

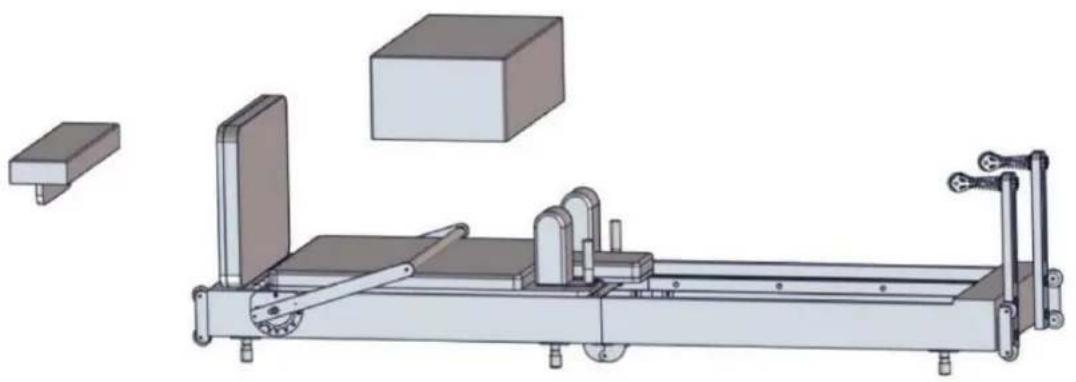

Pilates reformator

MODELL: Z88-FA/Z88-XA

Obs: Produktbilden är för referens, de faktiska detaljerna ska råda

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual.

Utseendet på produkten är beroende av den produkt du fått.

Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Driftsäkerhet

WARNING:

Läs alla instruktioner innan du använder denna produkt. Det är

ägarens ansvar att se till att alla användare av denna produkt är fullt medvetna om alla varningar

och försiktighetsåtgärder. ÿ Använd den inte om du är

gravid y Installera strikt enligt instruktionerna y

För att garantera användarsäkerheten, kontrollera om alla skruvar

och andra anslutningar

delarna på enheten är intakta före varje användning

ÿ Felaktig eller överdriven träning är inte bra för hälsan. Det rekommenderas att konsultera en läkare innan du tränar

ÿ Det är bäst att bära sportkläder och sportskor när du tränar y Om du känner yrsel, kräkningar eller andra negativa symtom under träningen bör du omedelbart sluta träna.

ÿ Observera att alla skruvar och muttrar måste dras åt innan träning y Träna inte en halvtimme före/efter måltider eller 1 timme före sömn y Gör träningsplaner. y Användarens vikt får inte överstiga 400lbs y Överdriven användning

av okvalificerade personer är förbjuden. ä Var försiktig så att du inte klämmer fingrarna när du viker ut eller viker produkten ä

Gör en enkel sträckning innan du använder produkten.

TIPS: Vissa delar kan inte representeras på sönderdelningsdiagrammet, vänligen ta detaljerna därefter

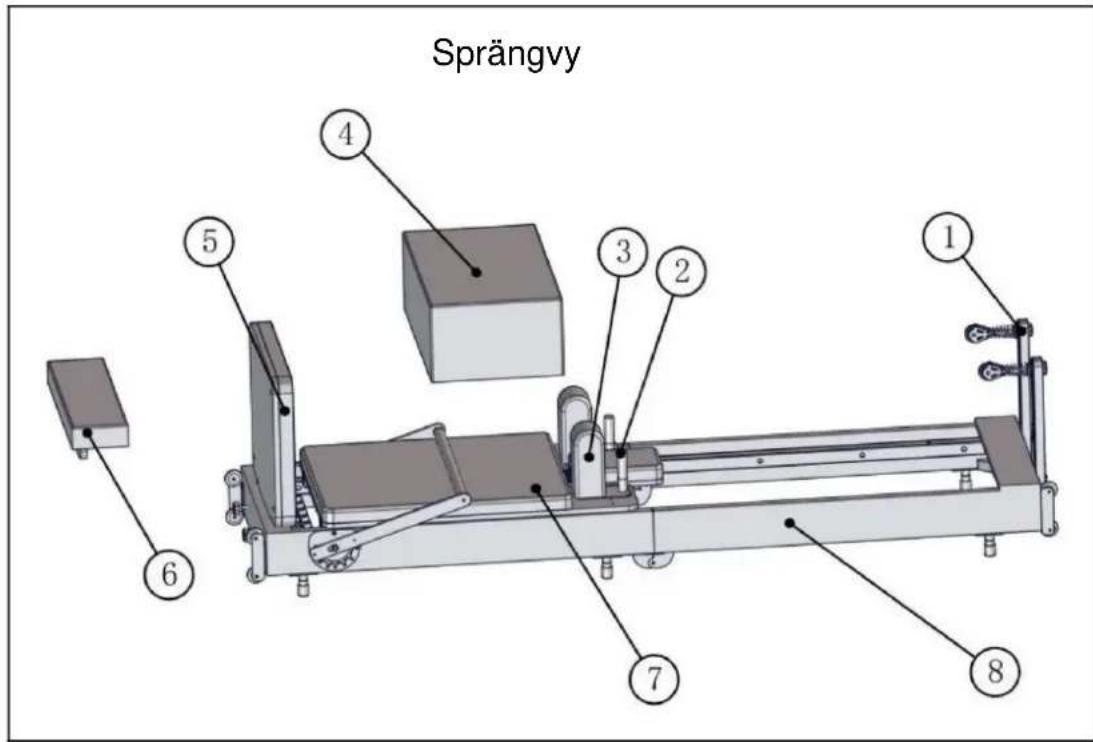

Sprängvy ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

BRA ID	beskriva	kvantitet
•1	Trästolpe	2
•2	Axelkudde bakelit armstöd	2
•3	Axelkudde	2
•4	Fyrkantig låda	1
•5	trampolin	1
•6	Pedaler	1
•7	skateboard	1
•8	säng	1
•9	8X50 rostfria skruvar	4
•10	Stor packning i rostfritt stål	4
•11	Dragsko i dubbelt lager	2
•12	8X20 skruvar i rostfritt stål	2
•13	Spänn rep	2
•14	Krokband	1
•15	13-16 skiftnyckel	1
•16	M5 sexkantnyckel	1
•17	Gränsstift	2
•18	Bandage	1
•19	Repremskiva	2
•20	M8 fjäderbricka	2
•21	M8 rostfri plattbricka	2

•2 Axelkudde bakelitarmstöd X2•1 Trästolpe X2

•3 axelkudde x2 (under axelkudden finns •21 M8 platt bricka i rostfritt stål +•20 M8 fjäderbricka +•12 8X20 rostfri stålskruv) Se steg (5) för detaljer

•4 Fyrkantig läda X1 •6 •5tSpårlg∅ard x1

Som visas på bilden: När du tar emot varorna ligger sängen i en ihopfälld lägenhet placera. Du måste först ställa sängen upprätt, sedan ta bort•18 remmarna och stå på ena sidan av sängen, ta tag i mitten av gångjärnsaxeln med handen, separera sängramen och vik ut den platt.

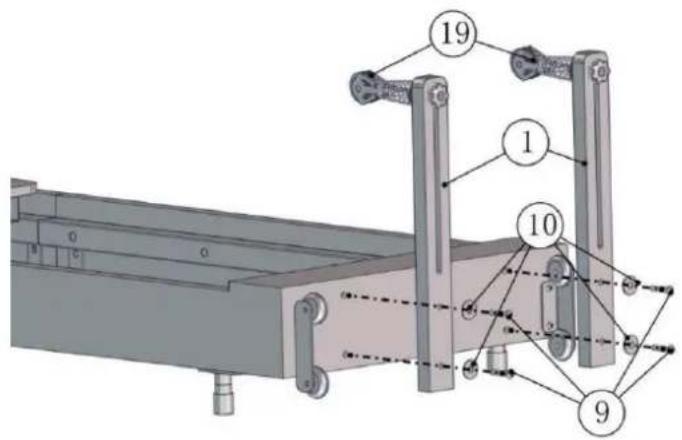

Steg (2)

Förbered tillbehör:•1 trästolpar x2,•9 8X50 rostfria skruvar x4,

•10 rostfria stora brickor x4,•19 linskivor x2

Först,•1 rikta in hålet på trästången med hålet reserverat på sängramen, sätt en•9 stor rostfri packning•1 på 8X50-skruven i rostfritt stål, och sedan rikta in den•10 med hålet på trästången och•9 dra åt den med 8X50 skruv i rostfritt stål. (Obs: Dra inte åt•9 skruven i rostfritt stål 8X50 först, skruva in alla 4•9 8X50 rostfria skruvar i hålet och dra sedan åt dem til förhindra att hålen är felinriktade.)

Steg (3)

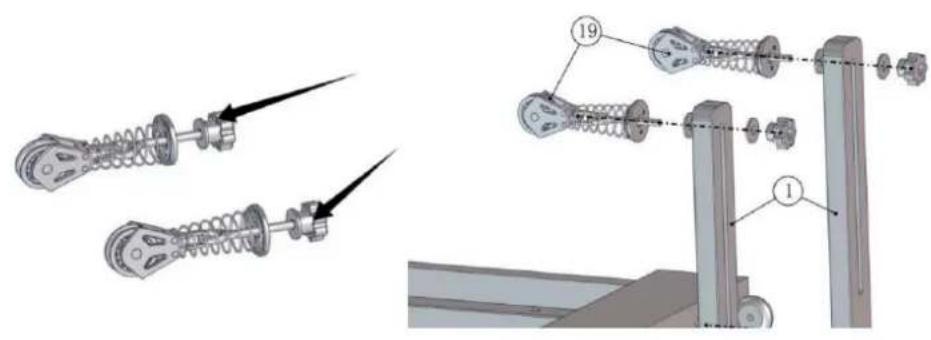

Först•19 skruva loss knoppmuttern på linskivan och ta sedan ner en stor rostfri stålpackning, och sätt sedan in den i•1 det långa spåret i mitten av träet stolpen och installera sedan den borttagna stora packningen i rostfritt stål och knoppmuttern.

Steg (4)

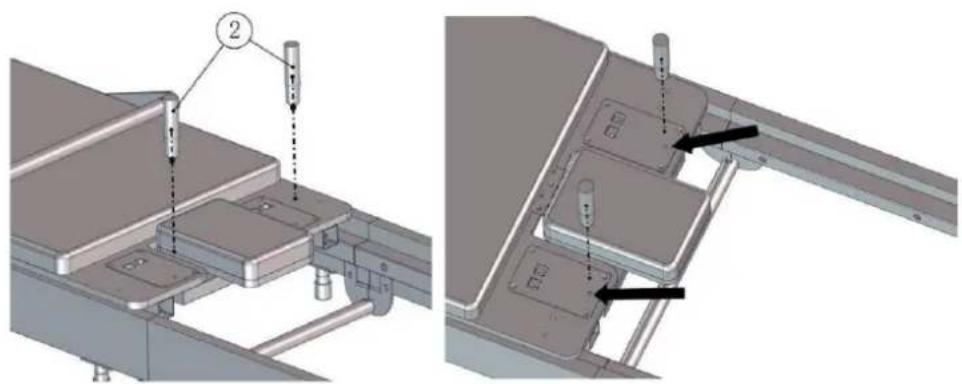

Det finns två runda hål på axelstödets rostfria plåt. Justera bara dem med hålen inuti och skruva fast dem.

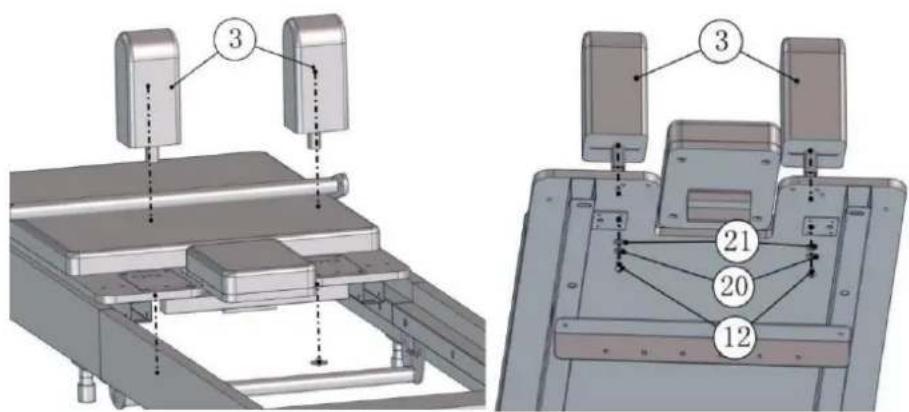

Steg (5)

Förbered tillbehör:•3 axelkudde X2,•12 8X20 rostfria skruvar X2,

•20 M8 fjäderbrickor X2,•21 M8 plana brickor av rostfritt stål X2

Rikta in•3 axelkudden med det fyrkantiga hålet på den rostfria stålplattan

axelkudde på skateboarden, och sätt in den uppifrån och ned. Det finns en

reserverat hål på axelkudden. Använd•12 8X20 rostfria skruvar för att rikta in

•3 de reserverade hålen på axelkudden under axelkuddeblocket till

fäst den. (Under axelkudden finns •21 M8 platta brickor i rostfritt stål +•20 M8

fjäderbrickor +-12 8X20 rostfria skruvar)

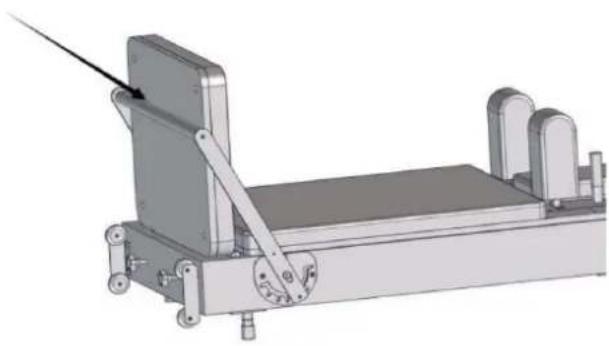

Steg (6)

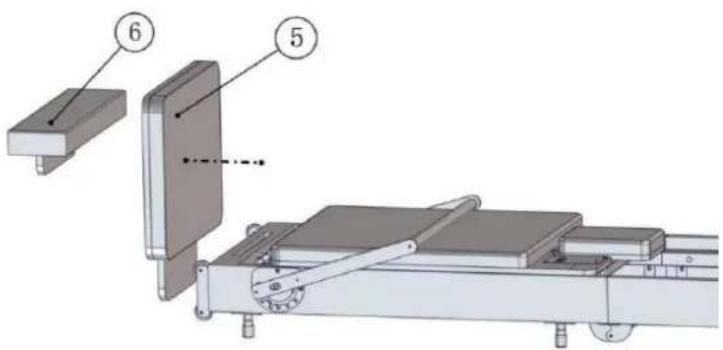

Förbered tillbehör:•5 språngbräda x1,•6 pedal x1

Det finns ett långt spår på ena sidan av sängramen, och•6 fotstödet och

•5 språngbräda sätts in i den långa springan efter behov.

(Obs: När springbrädan används ska stoppstängen justeras bakåt

språngbrädan för att fungera som ett stöd.)

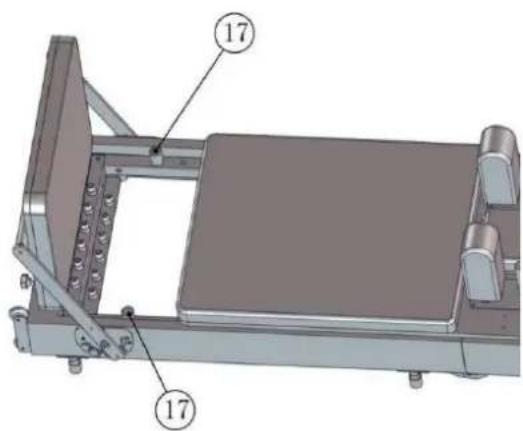

Steg (7)

Förbered tillbehör:•17 gränsstift X2

Vid användning av kärnbädden,•17 måste gränsstiftet sättas in i glidskenan innan den kan användas.

(vikbar för förvaring)

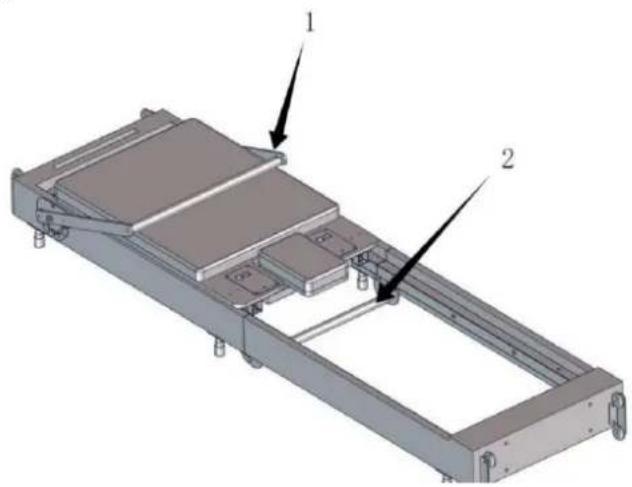

Efter att ha använt kärnsängen, när du vill fälla ihop den och förvara den, måste du justera armstödet (1 enligt bilden) till ett läge nära den skjutbara sängen.

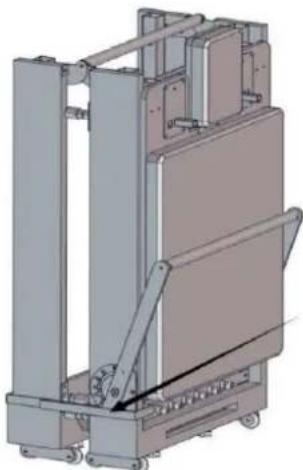

En person står på ena sidan av sängen, tar tag i mitten av gångjärnsaxeln med handen (2 som visas i figuren), och lyfter upp den tills sängen står upprätt, lindar sedan• 18 spänner runt sängen och drar åt den.

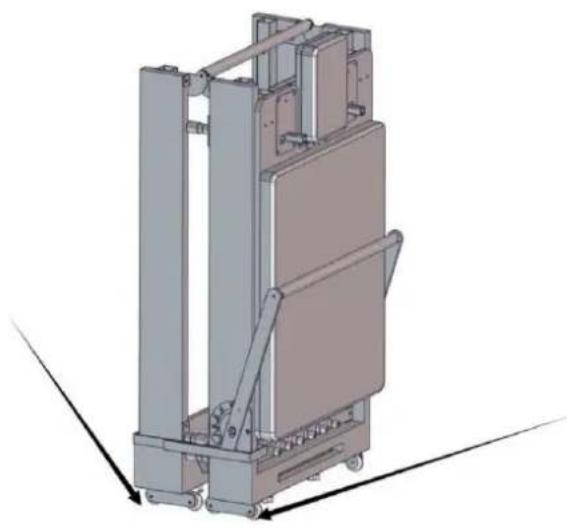

•18 Efter att remmarna har lindats hårt runt sängen finns det rörliga hjul under sängen, som kan användas för att skjuta sängen att röra sig
