INSTRUKCJA OBSŁUGI Z88-F-A Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Reformer Pilatesa

MODEL:Z88-FA/Z88-XA

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

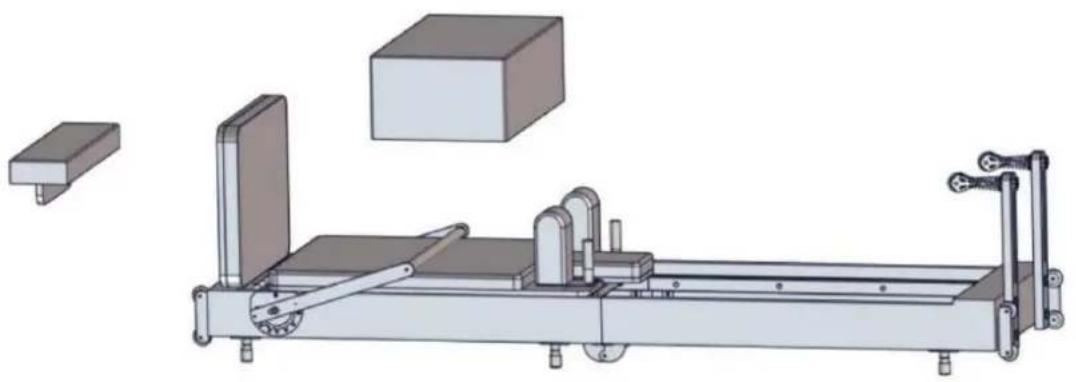

Reformer Pilatesa

MODEL: Z88-FA/Z88-XA

Uwaga: Zdjęcie produktu ma charakter poglądowy, decydujące znaczenie mają rzeczywiste szczegóły.

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej

To jest oryginalna instrukcja, przed rozpoczęciem użytkowania należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie prawo do jednoznacznej interpretacji instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś.

Przepraszamy, ale nie będziemy Cię już więcej informować, jeśli w naszym produkcie pojawią się aktualizacje technologiczne lub oprogramowania.

Bezpieczeństwo działania

OSTRZEŻENIE:

Przed użyciem tego produktu należy przeczytać wszystkie instrukcje.

Właściciel ma obowiązek upewnić się, że wszyscy użytkownicy tego produktu są w pełni świadomi wszystkich

ostrzeżeń i środków ostrożności. Nie używaj produktu, jeśli

jesteś w ciąży. Dokonaj montażu ściśle według

instrukcji. Aby zapewnić bezpieczeństwo użytkownika, sprawdź, czy

wszystkie śruby i inne elementy łączące są prawidłowo dokręcone.

części urządzenia są nienaruszone przed każdym użyciem

Nieprawidłowe lub zbyt intensywne ćwiczenia nie są dobre dla zdrowia. Przed rozpoczęciem ćwiczeń zaleca się konsultację z lekarzem.

Podczas ćwiczeń najlepiej jest nosić odzież i obuwie sportowe. Jeśli podczas

ćwiczeń odczuwasz zawroty głowy, wymioty lub inne niekorzystne objawy, powinieneś natychmiast przerwać trening.

Należy pamiętać, że wszystkie śruby i nakrętki muszą zostać dokręcone przed

ćwiczeniami. Nie należy ćwiczyć na pół godziny przed/po posiłku lub na godzinę przed snem.

Należy zaplanować ćwiczenia. Waga

użytkownika nie może przekraczać 400 funtów.

Nadmierne użytkowanie przez osoby niewykwalifikowane jest

zabronione. Należy uważać, aby nie przytrzasnąć palców podczas rozkładania lub składania produktu.

Przed użyciem produktu należy wykonać proste rozciąganie.

WSKAZÓWKI: Niektóre części nie mogą być przedstawione na schemacie rozkładu, proszę wziąć pod uwagę szczegóły

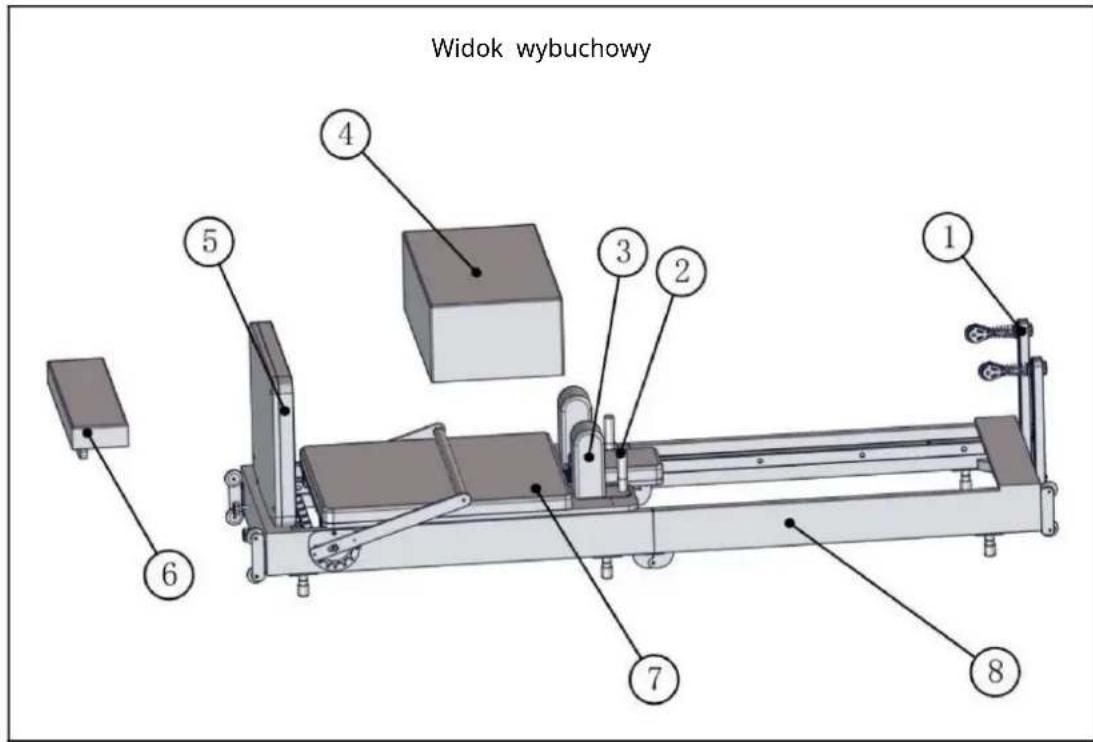

Widok wybuchowy ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

DOBRY ID	opisać	ilość
•1	Drewniany słup	2
•2	Poduszka na ramię z bakelitu	2
•3	Poduszka na ramię	2
•4	Kwadratowe pudełko	1
•5	trampolina	1
•6	Pedały	1
•7	deskorolka	1
•8	łożko	1
•9	Śruby ze stali nierdzewnej 8X50	4
•10	Duża uszczelka ze stali nierdzewnej	4
•11	Podwójna warstwa ściągacza	2
•12	Śruby ze stali nierdzewnej 8X20	2
•13	Lina napinająca	2
•14	Pasek haczykowy	1
•15	Klucz 13-16	1
•16	Klucz imbusowy M5	1
•17	Ogranicznik pinów	2
•18	Bandaż	1
•19	Krążek linowy	2
•20	Podkładka sprężysta M8	2
•21	Podkładka płaska M8 ze stali nierdzewnej	2

•2 Poduszki na ramiona z bakelitu na podłokietniku X2•1

Drewniany stupek

•3 x2 poduszki naramienne (pod poduszką naramienną znajduje się •21 płaska podkładka ze stali nierdzewnej M8
+•20 podkładka sprężysta M8 +•12 śruba ze stali nierdzewnej 8X20) Szczegóły w kroku (5)

•9 8X50 ze stali nierdzewnej śruby stalowe X4 •10 stal nierdzewna duże podkładki X4 •11 dwuwarstwowy paski ściągające X2 •12 8X20 stal nierdzewna śruby stalowe X2 •13 Lina napinająca X2 •14 Pasek haczykowy X1 •15 13-16 klucz •16 klucz imbusowy M5 •17 kolek ograniczający X2 pasek wiążący X1 •19 Krążek linowy x2 •20 Podkładka sprężysta M8 x2 •21 M8 ze stali nierdzewnej Podkładka płaska stalowa x2

Kroki instalacji

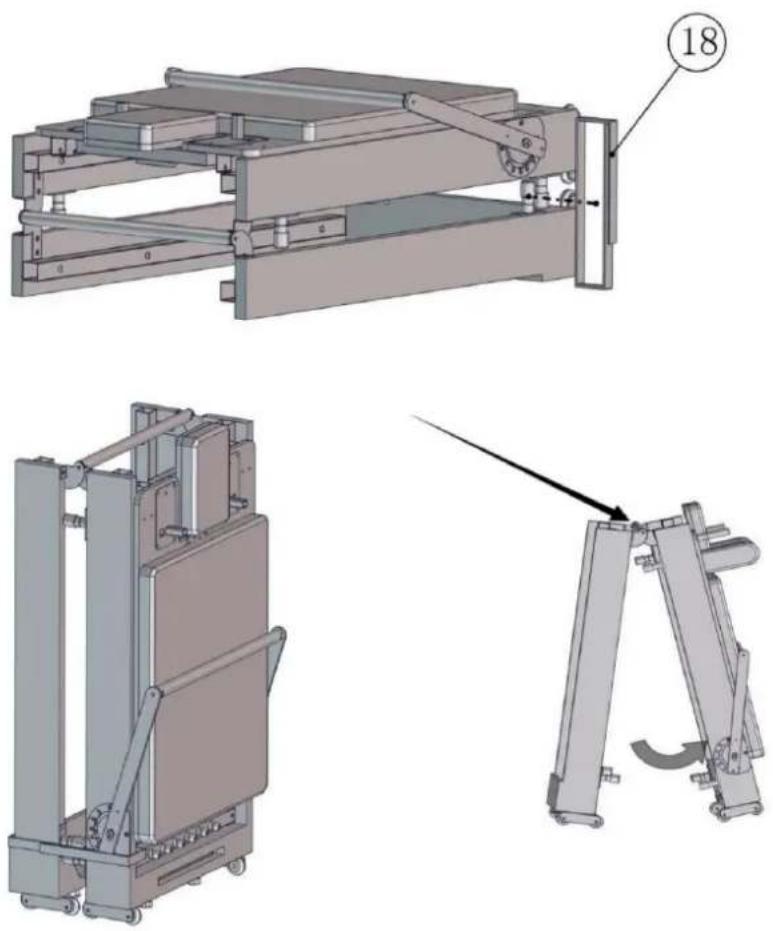

Krok (1)

Jak widać na zdjęciu: Po otrzymaniu towaru łóżko jest złożone na płasko

pozycja. Najpierw musisz ustawić łóżko pionowo, a następnie zdjąć•18 paski i stań po jednej stronie łóżka, chwyć ręką środkową oś zawiasu, oddziel ramę łóżka i rozłóż ją na płasko.

Krok (2)

Przygotuj akcesoria: •1 drewniane słupki x2, •9 śrub ze stali nierdzewnej 8X50 x4,

•10 dużych podkładek ze stali nierdzewnej x4, •19 krążków linowych x2

Najpierw •1 wyrównaj otwór w drewnianym słupku z otworem zarezerwowanym w ramie łóżka,

założ •9 dużą uszczelkę ze stali nierdzewnej •1 na śrubę ze stali nierdzewnej 8X50 , i wtedy

wyrównaj go•10 z otworem w drewnianym słupku i•9 dokręć go za pomocą 8X50

śruba ze stali nierdzewnej. (Uwaga: Nie dokręcaj najpierw śruby ze stali nierdzewnej 8X50,

wkręć wszystkie 4•9 śrub ze stali nierdzewnej 8X50 do otworu, a następnie dokręć je do

(aby zapobiec niewłaściwemu ustawieniu otworów.)

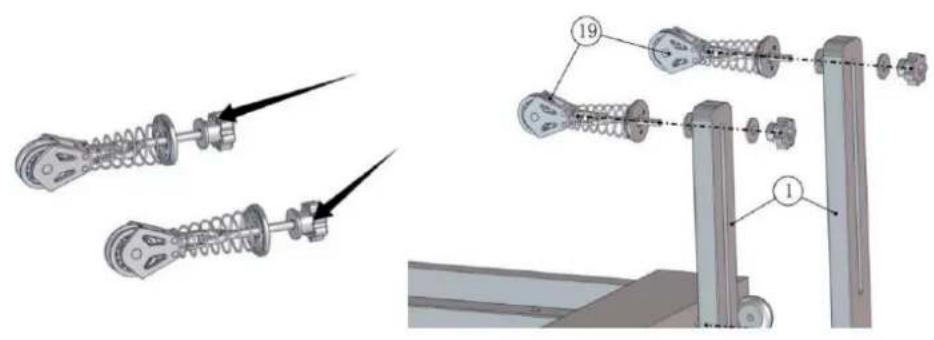

Krok (3)

Przygotuj akcesoria: •19 bloczek linowy X2

Najpierw·19 odkręć nakrętkę pokrętła na kole linowym, a następnie zdejmij dużą nierdzewną śrube

uszczelkę stalową, a następnie włóż ją do długiego rowka w środku drewnianej

słupek, a następnie zamontuj zdemontowaną dużą uszczelkę ze stali nierdzewnej i nakrętkę pokrętła.

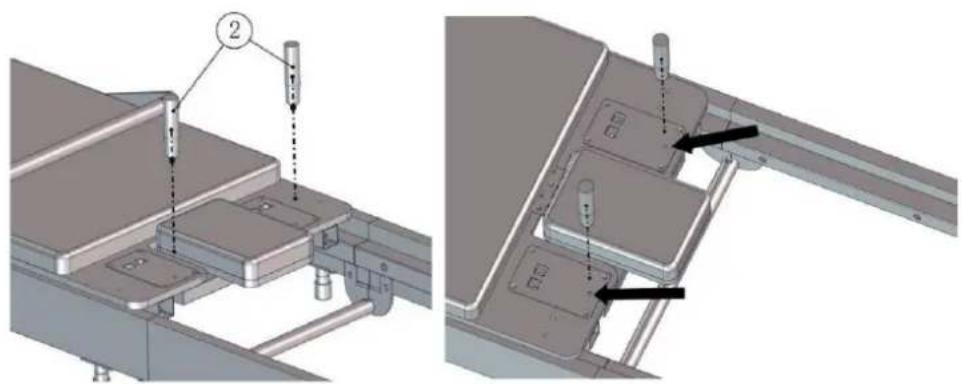

Krok (4)

Przygotuj akcesoria: • 2 poduszki na ramiona, podłokietnik z bakelitu x2

Na płycie ze stali nierdzewnej podpórki naramiennej znajdują się dwa okrągłe otwory. Wystarczy je wyrównać

je z otworami w środku i przykręć je.

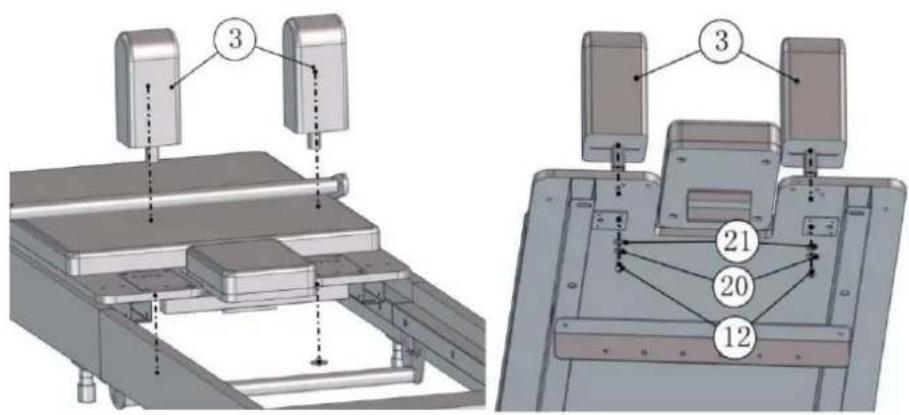

Krok (5)

Przygotuj akcesoria: • 3 poduszki naramienne X2, • 12 śrub ze stali nierdzewnej 8X20 X2,

•20 podkładek sprężystych M8 X2,•21 podkładek płaskich M8 ze stali nierdzewnej X2

Wyrównaj poduszkę barkową•3 z kwadratowym otworem na płycie ze stali nierdzewnej

poduszkę naramienną na deskorolce i włóż ją od góry do dołu. Jest

zarezerwowany otwór na poduszce naramiennej. Użyj•12 śrub ze stali nierdzewnej 8X20, aby wyrównać

-3 zarezerwowane otwory na poduszce naramiennej pod blokiem poduszki naramiennej

zamocuj. (Pod poduszką barkową znajdują się •21 płaskich podkładek ze stali nierdzewnej M8 +•20 podkładek M8

podkładki sprężyste +•12 śrub ze stali nierdzewnej 8X20)

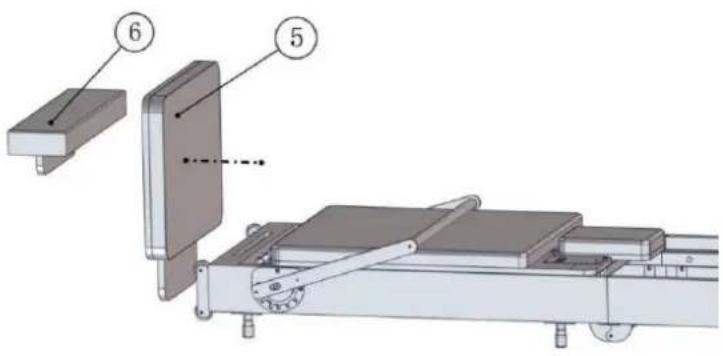

Krok (6)

Przygotuj akcesoria: •5 trampolina x1, •6 pedał x1

Po jednej stronie ramy łóżka znajduje się długi otwór, a po drugiej podnożek i

•W razie potrzeby do długiego otworu należy włożyć 5 trampolin.

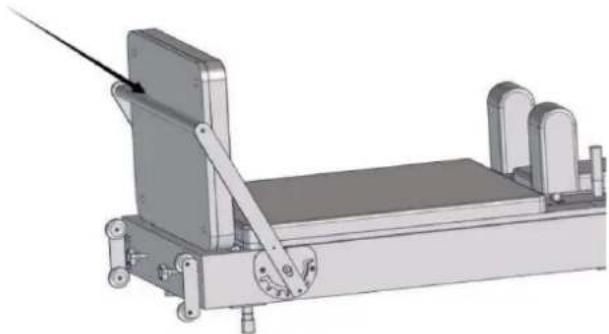

(Uwaga: Podczas korzystania z trampoliny drążek zatrzymujący należy ustawić z tyłu

(trampolina, która służy jako wsparcie.)

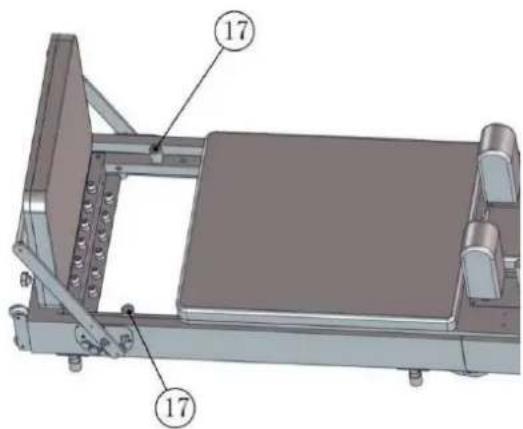

Krok (7)

Przygotuj akcesoria: •17 kołków ograniczających X2

W przypadku stosowania łóża rdzeniowego, •17 przed rozpoczęciem wiercenia należy wsunąć sworzeń ograniczający do szyny ślizgowej.

Można go używać.

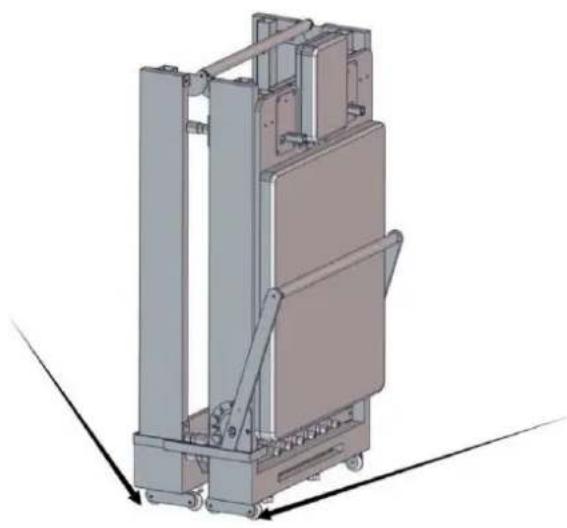

(składany do przechowywania)

Przygotuj akcesoria: •18 pasków x1

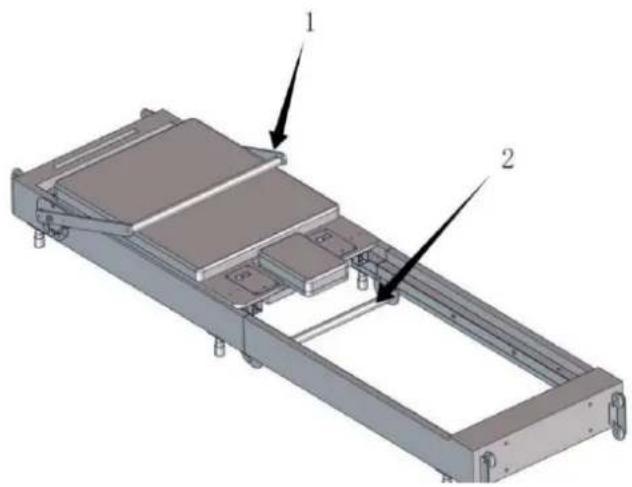

Po użyciu łożka rdzeniowego, gdy chcesz je złożyć i przechowywać, musisz je wyregulować

podłokietnik (1, jak pokazano na rysunku) do położenia blisko łóżka przesuwnego.

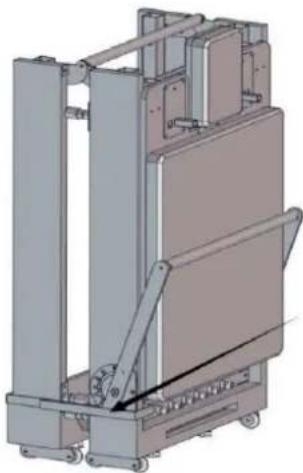

Osoba staje po jednej stronie łóżka, chwyta ręką środkową oś zawiasu (2

jak pokazano na rysunku), i podnosi go do pozycji pionowej łożka, a następnie owija• 18

owija paski wokół łóżka i napina je.

•18 Po ciasnym owinięciu pasów wokół łóżka, dostępne są ruchome kółka pod łóżkiem, za pomocą którego można przesuwać łóżko
