GEBRUIKSAANWIJZING P30 BeamZ

VEILIGHEIDSAANWIJZINGEN....10

TRANSPORT EN OPSLAG 10

TRUSS ACCESSOIRES 10

COATING....10

ASSEMBLAGE....11

DEMONTEREN....11

HIJSEN VAN TRUSS 12

LASTEN AANHANGEN 12

INSPECTIE VAN TRUSS....12

AFKEURCRITERIA....13

DOEN EN NIET DOEN 15

DISCLAIMER....15

DEUTSCH

EINLEITUNG....16

ANWENDUNG 16

ANWENDUNG 16

Deze truss verliet onze fabriek in perfecte staat. Indien er transportschade aanwezig is, gebruik dit product dan niet en neem contact op met uw gespecialiseerde dealer.

Beamz truss wordt gebruikt voor evenementen en productie doeleinden. Voordat u een P30/P32/P33 truss installeert en gebruikt, dient u deze handleiding zorgvuldig te lezen en aandacht te besteden aan alle verstrekte informatie. Gebruik deze handleiding om vertrouwd te raken met de producten, hoe de truss op de juiste manier te gebruiken en alle veiligheidsvoorschriften in acht te nemen. De handleidingen moeten ten allen tijde beschikbaar zijn voor alle gebruikers en werknemers.

De aanspraak op garantie vervalt bij schade, die door veronachtzaming van de instructies is ontstaan. De fabrikant aanvaardt geen aansprakelijkheid voor de hieruit voortvloeiende schade.

TOEPASSING

P30/P32/P33 truss is ontworpen om herhaaldelijk te worden gemonteerd en gedemonteerd om lasten te dragen in tijdelijke of permanente installaties. Afhankelijk van de toepassing kunnen P30/P32/P33 truss worden beoordeeld als hijs- of hefgereedschap of als bouwproducten. Als truss wordt gebruikt als hijs- of hefgereedschap, vallen ze onder de Europese Machinerichtlijn 2006/42/EG. Als truss wordt gebruikt als bouwproducten in een tijdelijke of permanente constructie zijn ze onderworpen aan de Europese Bouwverordening 305/2011/EC.

Opgemerkt dient te worden dat het uitsluitend de verantwoordelijkheid van de opdrachtgever is om bij de lokale autoriteiten te controleren of de door BEAMZ gebruikte wetgeving aanvaardbaar is in het land van gebruik.

IDENTIFICATIE TRUSS

De P30/P32/P33 Truss heeft een sticker met daarop het type truss en de productiedatum.

BEPERKING VAN HET GEBRUIK

De P30/P32/P33 truss moet worden gebruikt volgens de grenzen die in het constructierapport en de verstrekte verklaringen zijn aangegeven. Alle andere constructies die van truss zijn gemaakt, moeten specifieke constructierapporten hebben. De wettelijke conformiteit van een constructie gemaakt van verschillende merken is uitsluitend de verantwoordelijkheid van de gebruiker en moet altijd worden gecertificeerd door een bouwkundig ingenieur. Beamz kan niet de verantwoordelijkheid overnemen voor producten die door andere producenten zijn vervaardigd. Ons ontwerp en certificering is gemaakt in overeenstemming met de laatste Europese normen EN-1999 en EN-1090.

P30/P32/P33 truss is niet ontworpen voor het tillen van mensen in het algemeen.

Bij het tillen van mensen moet rekening worden gehouden met veiligheidsmaatregelen en lastenverlichting. Temperaturen onder 0°C kunnen schade veroorzaken aan de truss.

In een agressieve omgeving is speciale aandacht nodig. De volgende situaties dienen vermeden te worden:

• Direct contact met beton
• Direct contact met zout water
  • Tijdens het coaten of anodiseren van de constructie mag er geen zout water in contact komen met het materiaal

VEILIGHEIDSAANWIJZINGEN

Adequate persoonlijke beschermingsmiddelen zijn vereist tijdens montage, demontage, onderhoud en vervoer van truss. Veiligheidshelm, handschoenen, geluidsbescherming en veiligheidsschoenen moeten altijd worden gebruikt!

Gebruik geen beschadigde of slecht functionerende truss.

De gebruiker moet ervoor zorgen dat truss-constructies worden opgenomen in een gemeenschappelijk potentiaalvereffeningssysteem dat moet worden aangesloten op de aardedraad van het elektriciteitsnet. Aarding van de truss is zeer belangrijk om te voorkomen dat mensen in direct contact komen met de elektrisch geladen hangende armaturen.

TRANSPORT EN OPSLAG

Truss moet worden beschermd tegen alle mechanische beschadigingen of invloeden van buitenaf, zoals zuren, agressieve materialen of temperaturen. De opslag van truss dient op de juiste wijze te gebeuren om al het materiaal te beschermen tegen schadelijke invloeden of situaties.

Het is niet toegestaan om de truss te laten vallen, slepen of gooien. Tijdens transport moeten de truss worden beveiligd tegen stoten, schuiven of vallen. Gebruik altijd de persoonlijke beschermingsmiddelen zoals beschreven in "VEILIGHEIDSAANWIJZINGEN".

TRUSS ACCESSOIRES

Let er bij het verbinden van accessoires met de truss, zoals haken en klemmen, altijd op dat deze geschikt zijn voor het gebruikte type truss en dat het de truss niet beschadigt.

COATING

Chemische verwijdering van coatings en afwerkingen van oppervlakken mag alleen worden uitgevoerd na overleg met de fabrikant van de chemicaliën om er zeker van te zijn dat de chemische stof de mechanische eigenschappen van het aluminium niet zal aantasten. Zandstralen en schuren van P30/P32/P33 truss is niet toegestaan.

ASSEMBLAGE

Beamz truss zijn gebruiksvriendelijk ontworpen en bieden een gemakkelijke montage. Niettemin vereist het werken met een truss constructie een zekere vakkennis. Probeer niet met truss te werken als u geen kennis heeft; neem contact op met een rigging specialist voor assistentie.

1. Controleer de truss, conische koppelingen, conische pennen en borgveren op beschadigingen. Als een onderdeel beschadigd is, gebruik het dan niet en laat het door een specialist onderzoeken of vervang het door een origineel Beamz product.
2. Plaats de truss op een vlakke ondergrond.
3. Controleer of u alle benodigde onderdelen heeft o.a. conische koppelingen, conische pennen en borgveren.

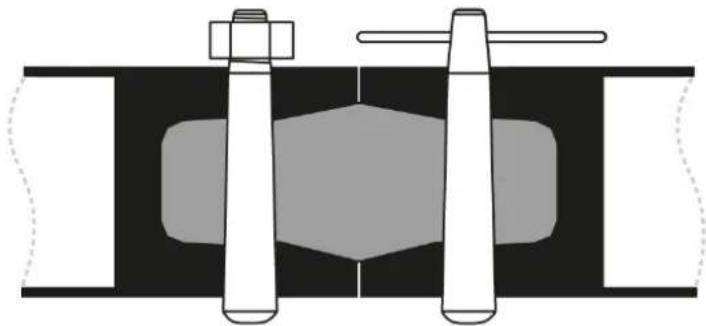

4. Steek een conische koppeling voor de helft in een hoofdbuis en controleer of de boorgaten in de conische op één lijn liggen met de boorgaten in de hoofdbuis. Het grootste gat in de conische moet naar buiten zijn gericht.
5. Plaats nu een conische pen met de smalle kant naar beneden en duw deze erdoor. Voor een tolerantievrije verbinding gebruikt u een koperen hamer om de pen volledig in de conus van de hoofdbuis te slaan.

WAARSCHUWING: Gebruik geen stalen hamer omdat dit de conische pennen en truss kan beschadigen. Vermijd het gebruik van onnodige kracht bij het tikken op conische pennen; dit kan ook leiden tot beschadiging! Het op en neer en van links naar rechts bewegen van truss is uiteindelijk effectiever.

1. Duw een borgveer door het kleine gaatje van de conische pen. Hiermee wordt de pen vastgezet, zodat hij er niet uit kan vallen.
2. Herhaal deze stap voor elke hoofdbuis. Het kan zijn dat u de truss moet draaien om alle conische pennen en borgveren te plaatsen.

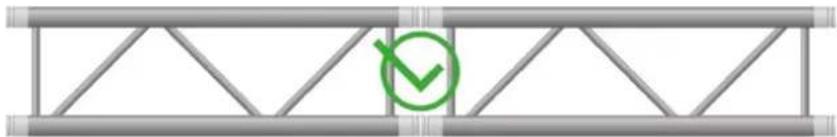

3. Steek nu de truss met de conische kant in de volgende truss die je wilt toevoegen en zet de hoofdbuizen van de tweede truss ook vast met alle conische pennen en borgveren.

Opmerking: Als u een Beamz conische pen met schroefdraad systeem gebruikt (bijv. 182.383) dan kunt u dezelfde methoden gebruiken als hierboven beschreven. Zorg ervoor dat de moer goed vastzit op de schroef, maar niet te strak, want dan kan je truss beschadigen.

1. Verwijder alle borgveren.
2. Duw de conische pennen van binnen naar buiten en verwijder ze. (Als u een koperen hamer gebruikt om de pen uit te drijven, wees dan voorzichtig, want de conische pen kan eruit vliegen als u hard met de hamer klopt)
3. Maak de verbinding los en trek de truss uit elkaar
4. Verzamel alle conische koppelingen, conische pennen, borgveren en berg ze op.

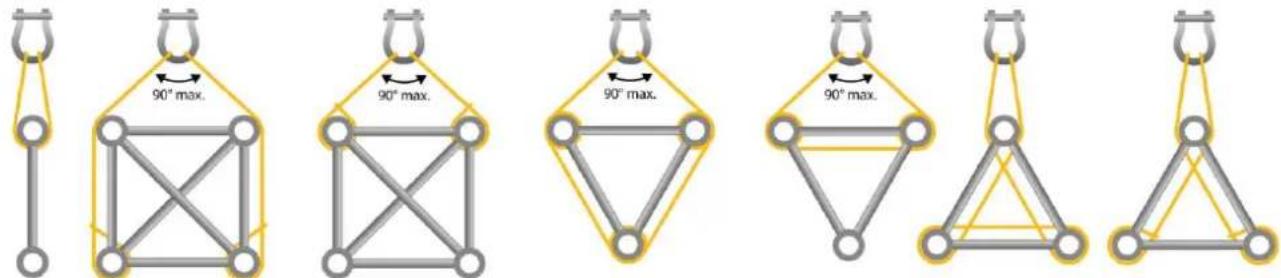

HIJSEN VAN TRUSS

Rondstroppen moeten op de juiste manier worden bevestigd, met een zacht oppervlak en brandvertragende stroppen. Min. 2 hoofdbuizen moeten worden omwikkeld.

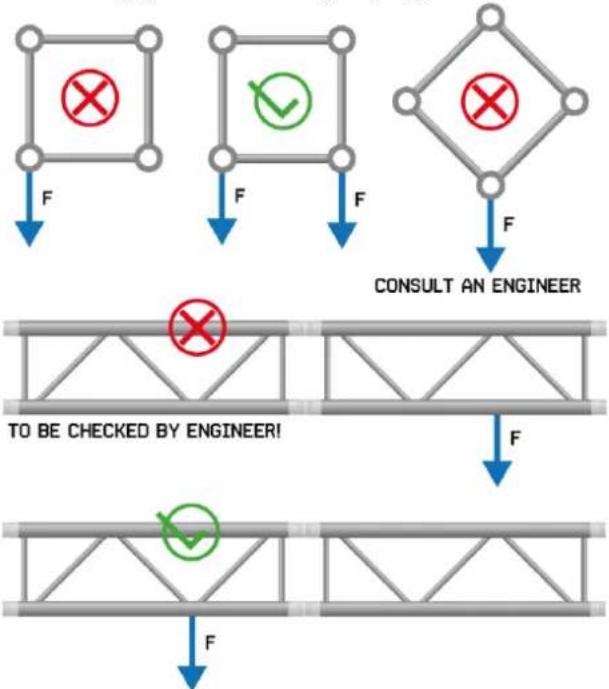

LASTEN AANHANGEN

Belastingen moeten gelijkelijk verdeeld worden over de hoofdbuizen. Het belasten van een truss aan één zijde leidt tot inwendige torsiekrachten die niet in de verstrekte gegevens en berekeningen zijn opgenomen.

Een gedocumenteerde inspectie door een bevoegd persoon moet minstens één keer per jaar worden uitgevoerd, of vaker indien andere omstandigheden dit vereisen. De inspectie moet worden uitgevoerd volgens machinerichtlijn EG 2006/42 en lokale wettelijke regels voor truss die als hefwerktuigen worden gebruikt.

Voor permanente constructies dient de inspectie plaats te vinden volgens de EG 2011/305 richtlijn. Zo vaak als nodig is, moeten de inspecties worden uitgevoerd volgens alle plaatselijke wettelijke en bouwvoorschriften. De P30/P32/P33 truss moet visueel worden gecontroleerd op beschadigingen die van invloed kunnen zijn op de veiligheid, elke keer voor gebruik!

De gebruiker is hoofdverantwoordelijk voor het veilige gebruik van truss. Voor ELKE montage is het noodzakelijk om de truss, verbindingsonderdelen en alle andere accessoires te controleren.

HET IS VERBODEN BESCHADIGDE TRUSS, CONISCHE KOPPELINGEN, PENNEN EN/OF BORGVEREN TE GEBRUIKEN!

Eerste inspectie van elke nieuwe of aangekochte gebruikte truss:

• de elementen moeten worden geïnspecteerd en een verslag moet worden gemaakt.

Regelmatige visuele inspecties:

- moeten worden uitgevoerd door een bevoegd persoon vóór elk gebruik

Periodieke inspectie:

• moet ten minste eenmaal per jaar door een bevoegd persoon worden uitgevoerd.

OPMERKING: Truss die bij een ongeval zijn gebruikt, moeten worden geïnspecteerd volgens de eisen van de periodieke inspecties.

(1) geen deel uit te maken van de constructie; (2) zonder voor vakwerkliggers met verbindingsplaten; mi(3)um 8,8 graad

FREQUENTIE VAN INSPECTIE

• Truss die regelmatig worden gebruikt, moeten worden geïnspecteerd volgens de regelmatige en periodieke keuringen.
  • Alle truss en truss constructies die stationair en permanent worden geïnstalleerd, moeten worden geïnspecteerd volgens periodieke inspecties.
  • Permanent geïnstalleerde maar bewegende truss constructies moeten eens in de 3 jaar geïnspecteerd worden.

INSPECTIEVERSLAGEN

De opdrachtgever moet een register bijhouden van de eerste inspecties en periodieke inspecties voor elk truss, met schriftelijke datum en handtekening van de persoon die de inspectie heeft uitgevoerd.

AFKEURCRITERIA

Naast het feit dat het nodig is om de truss correct te gebruiken tijdens montage, demontage, transport, opslag enz. zijn regelmatige inspecties zeer belangrijk. Een gedetailleerde visuele controle van elk element vóór elk gebruik moet worden uitgevoerd. De regelmatige inspecties en schriftelijke vastlegging moeten minstens een keer per jaar door een bevoegd persoon worden uitgevoerd. Als de truss echter zeer vaak wordt gebruikt, moet de inspectie vaker worden uitgevoerd.

Als er tijdens de inspectie van de truss gebreken worden geconstateerd, moet de truss uit bedrijf worden genomen en worden gerecycled. De criteria voor het afkeuren van de truss moeten in het inspectieproces worden opgenomen.

Door zijn aard kan de aluminium truss enige dimensionale afwijkingen vertonen ten opzichte van de oorspronkelijke afmetingen binnen de grenzen die in EN 1090-3 worden gegeven.

Als een van de onderstaande criteria zich voordoet, moet de truss uit bedrijf worden genomen. Neem in geval van twijfel contact op met de fabrikant/distributeur.

• Ontbrekende sticker met type truss, informatie over de fabrikant en productiedatum.
• Elke vervorming van de truss die de toegestane limieten overschrijdt.
  • Meer dan 10% vermindering van de opstaande rand van de lasnaad door mechanische slijtage.
  • Meer dan 10% vermindering van de dwarsdoorsnede van de truss als gevolg van overmatige corrosie.

OPMERKING: Elk beschadigd onderdeel moet duidelijk gemarkeerd worden en buiten dienst worden gesteld.

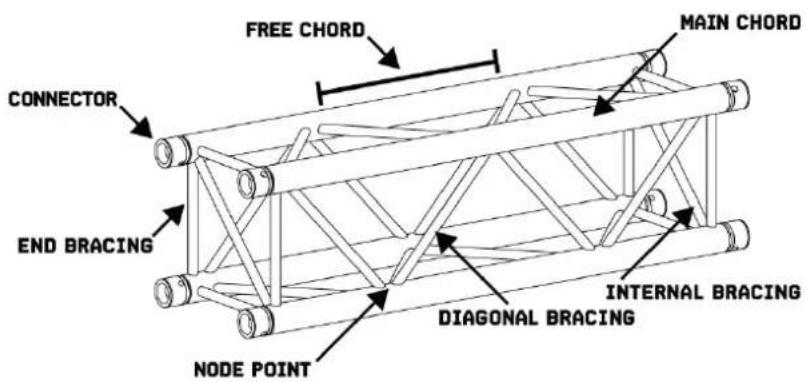

FREE CHORD MAIN CHORD CONNECTOR END BRACING DIAGONAL BRACING INTERNAL BRACING NODE POINT

MAIN CHORD

Als er scheuren of breuken in de hoofdbuis ontstaan of als deze meer dan 10% van de oorspronkelijke diameter is ingedeukt, moet de truss worden gemarkeerd en buiten gebruik worden gesteld. Ook het eindstuk van de truss, waar de truss wordt gekoppeld, mag niet in dusdanige staat zijn dat dit alleen met veel grotere kracht kan worden verbonden.

Verdere tekenen van afkeuren zijn:

• Krassen, sneden enz. op de hoofdbuis die de dwarsdoorsnede van de hoofdbuis met meer dan 10% verminderen.
- Indeukingen van meer dan 1 mm diep en 10 mm lang.
• Gaten die ontstaan na gebruik van de truss.
- Elke vervorming van de oorspronkelijke vorm tot een ovale vorm of inkeping met meer dan 10%.

BRACING

Indien schoor (diagonaal, dwars of eindschoor) is gebroken of niet aanwezig is, is de truss niet meer bruikbaar.

Verdere tekenen van afkeuren zijn:

• Krassen, sneden enz. op de hoofdbuis die de dwarsdoorsnede van de schoor met meer dan 10% verminderen.
- Indeukingen van meer dan 0,5 mm diep en 10 mm lang.
• Gaten die ontstaan na gebruik van de truss.
- Elke vervorming van de oorspronkelijke vorm tot een ovale vorm of inkeping met meer dan 10%.

CONNECTOR

Afkeur voorwaarden:

• Scheuren of breuken op de lasnaad tussen het verbindingsstuk en de hoofdpijp.

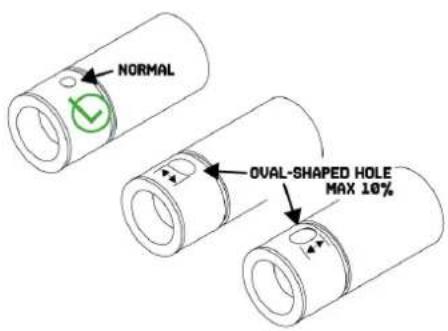

• Ovale tekenen van slijtage groter dan 10% van de oorspronkelijke diameter in de boorgaten.
• Meer dan 2graden rotatieverplaatsing van de boorgaten in een verbindingsstuk of 2 aangrenzende verbindingsstukken.
• Meer dan 5graden doorbuiging van de hoofdkoorden met de connector, waardoor de truss moeilijk te monteren is.
• Alle gebruikssporen die een vermindering van de dwarsdoorsnede van de connector met meer dan 10% veroorzaken.
• Vervormingen in de hoofddrager naast de lasnaden van de connector.
  • Te hoge trekkracht kan overheersing van de hoofdbuis door de lassen veroorzaken.
• Knikken veroorzaakt door overbelasting met te grote kracht.
  • Elke beschadiging, kras of snede in de deuk van meer dan 2 mm diep en 10 mm lang.
  • Corrosie.

Conische pennen worden zeer vaak gebruikt. Als er vervormingen optreden, wijst dit op massale overbelasting. Dergelijke conische pennen kunnen niet meer worden gebruikt.

Verdere tekenen van afkeuren zijn:

• Inkepingen, krassen op het oppervlak van de conische pen.
  • Uitstekende, puntige of scherpe randen aan het smalle uiteinde van de conische pen.
  • Vervorming veroorzaakt door hamer.
  • Corrosie.

DOEN EN NIET DOEN

DOEN

• Reinig, controleer en onderhoud uw truss op regelmatige basis, omdat dit het montagegemak en de levensduur ten goede komt.
• Gooi beschadigde of vervormde truss weg.
- Maak een constructieberekening voor elke constructie die u bouwt.
- Sla uw truss op en vervoer hem op de juiste dollies.
- Gebruik koperen hamers voor de montage, dit vermindert schade aan de truss.
- Bevestig belastingen alleen in knooppunten "node point".
- Controleer hoe belastingen aan de truss worden bevestigd voordat deze wordt opgetild.

NIET DOEN!

• Mix verschillende type truss en/of gebruik meerdere leveranciers in één constructie.
- Overschrijd de maximale belasting en de gegeven constructiegegevens.
• Gaten boren in truss.
- Beschadigde truss gebruiken.
- Op truss klimmen zonder specifieke maatregelen te nemen voor het dragen van belastingen veroorzaakt door valbeveiligingsapparatuur.
- Belastingen aanbrengen op de schoren van de truss.

DISCLAIMER

Beamz heeft alles in het werk gesteld om de nauwkeurigheid van deze handleiding te waarborgen, maar aanvaardt geen aansprakelijkheid voor eventuele fouten. Beamz behoudt zich het recht voor om haar producten of handleidingen zonder voorafgaande kennisgeving te wijzigen of aan te passen.
