GEBRUIKSAANWIJZING 29653 Märklin

D Bedienungsanleitung
GB Instruction Manual
F Notice d'utilisation
NL Gebruiksaanwijzing

1. Beoogd gebruik 21
2. Veiligheidsvoorschriften 21
3. Leveringsomvang: 21
4. Technische gegevens 22
5. Aanwijzingen voor het in gebruik nemen 22
6. Voorbereidingen 22
7. Ingebruikname 24
8. Functies van de locomotief 25
9. Opmerkingen over de werking 25
10. Storingen 25
11. Reinigen en onderhoud 26
12. Afdanken 26
13. Symbolen en hun betekenis 26
14. Garantie / Klantenservice 26
15. Onderhoud en handhaving 27
16. Onderdelen 32

Lees voor het in bedrijfnemen van het product, eerst de gebruiksaanwijzing aandachtig door. De meest recente versie van deze bedieningshandleiding is te vinden op www.maerklin.de op de productpagina onder Downloads. De gebruiksaanwijzing is een wezelijk bestandsdeel van het product en dient derhalve bewaard en meegegeven te worden bij het afstaan van het product aan derden.

Geachte mevrouw/meneer,

We stellen het zeer op prijs dat u voor een product uit huize Märklin gekozen heeft. Met een firma geschiedenis van meer dan 160 jaar bewijst Märklin elke dag opnieuw, dat elk afzonderlijk product voor traditie, kwaliteit, technische innovatie en een succesvol marktleiderschap staat. U ziet dat er vele argumenten voor Märklin spreken.

We wensen u veel plezier en voldoening met uw nieuwe Märklin product dat we met grote zorgvuldigheid en toewijding voor u gemaakt hebben. Mocht u opmerkingen of ideeën hebben dan vernemen wij dat graag van u.

Uw Märklin-team

1. Beoogd gebruik

Dit product in een modeltrein in de modelschaal H0 (schaal 1:87) voor kinderen vanaf 6 jaar.

• De trein kan op een modelbaan welke uitgerust is met Märklin C-rails (zie de inhoud van de verpakking) gebruikt worden.
• Het trein kan op H0 K-rails gebruikt worden.

2. Veiligheidsvoorschriften

Lees eerst de volgende Veiligheidsvoorschriften aandachtig door voordat u de Märklin netvoedingsadapter gaat gebruiken:

Netvoedingsadapters voor speelgoed zijn niet geschikt om als speelgoed gebruikt te
■ worden. Het gebruik dient onder voortdurend toezicht van de ouders te gebeuren.
- Wijs uw kinderen er absoluut op, om de netvoedingsadapter uitsluitend te gebruiken waarvoor deze bestemt is.
- Wijs uw kinderen op de gevaren van de netspanning uit de wandcontactdoos.
- Controleer op regelmatige tijden (afhankelijk van het intensiteit van het gebruik) maar minstens 1 x per week de toestand van de kabel en de behuizing van de netvoedingsadapter op beschadigingen. Voer deze optische controle alleen uit als de netvoedingsadapter uit de wandcontactdoos is genomen. Bij het geringste verdacht van een beschadiging mag de netvoedingsadapter pas weer gebruikt worden na hersteld te zijn door het Märklin service centrum.

• Het speelgoed mag alleen met een netadapter voor speelgoed gebruikt worden.
• De netvoedingsadapter mag alleen aangesloten worden op een wandcontactdoos waarvan de netspanning overeenkomt met de op het typeplaatje van de adapter aangegeven netspanning.

- De netvoedingsadapter is uitsluitend geschikt voor het gebruik in droge ruimtes.

- De netvoedingsadapter is geen speelgoed. Het dient als stroomvoorziening voor de modelbaan.

- Bij het verplaatsen mag de netvoedingsadapter niet aan de aansluitkabel vastgehouden worden.

- Dit product mag alleen binnenshuis gebruikt worden.

- Bewaar het product niet op een plaats met direct zonlicht, sterke emperatuurwisselingen of hoge luchtvochtigheid.

- De loc mag niet vanuit meer dan één stroom- voorziening gelijktijdig gevoed worden.

- OPGEPAST! Niet geschikt voor kinderen jonger dan 3 jaar. Functionele scherpe kanten en punten. Gevaar op verstikking door kleine delen die kunnen afbreken of worden ingeslikt. Oneigenlijk gebruik van de netadapter kan tot een elektrische schok leiden.

- OPGEPAST! Beschadigde voertuigen uit de trein nemen en laten repareren. Defecte voertuigen mogen niet meer worden gebruikt.

- Ingebouwde LED's komen overeen met de laserklasse 1 volgens de norm EN 60825-1.

2.1 Belangrijke aanwijzing

• Er mag alleen gebruikgemaakt worden van de meegeleverde netadapter (66201).
• Onderhoud, herstellingen en reparaties mogen alleen door volwassenen uitgevoerd worden.
• In het speelbedrijf mag de locomotief alleen met gemonteerde behuizing gebruikt worden.
• Voor reparatie of onderdelen kunt u zich tot uw Märklin handelaar wenden.

3. Leveringsomvang:

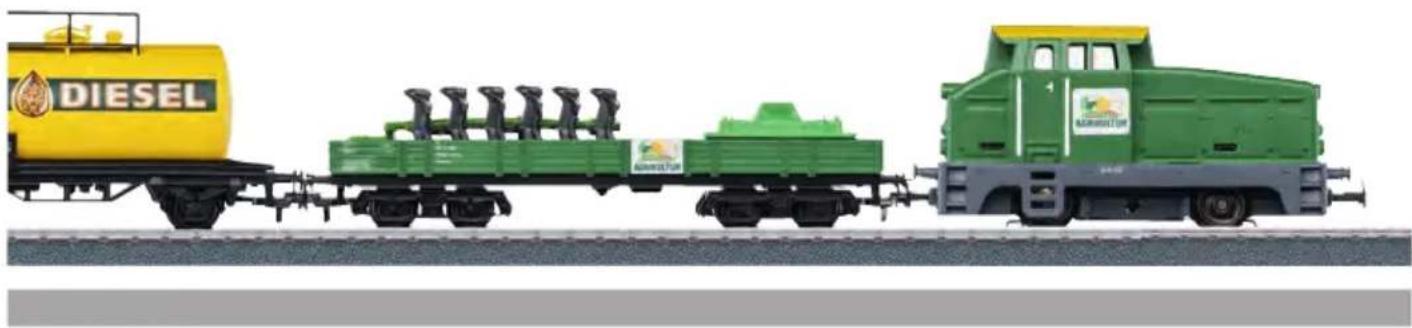

treinstel, 3-delig

12 gebogen C-rails 24130
1 gebogen C-rails 24224
1 rechte C-rails 188 mm 24188
1 basisstation C-rails 188 mm
4rechte C-rails 172 mm 24172
1 wissel links 24611
1 raileinde met stootblok
1 netvoedingsadapter 66201
1 IR-Controller

2 batterijen type AAA/LR 03 1,5V 1 Tractor

Agrarische vracht

gebruiksaanwijzing D GB F NL

gebruiksaanwijzing E I S DK

garantiebewijs

Stroomverbruik van de trein: max. 13 VA

Modelschaal H0 (schaal 1:87)

4.1 Overbelastingsbeveiliging

De ingebouwde beveiliging beschermt de netadapter tegen overbelasting of kortsluiting. De loc's blijven allemaal stilstaan. Zie ook punt 10.

4.2 Wettelijke informatieverplichtingen

https://www.maerklin.de/compliance

- Stand-by Verordening (EU) 2023/826 inzake ecologisch ontwerp

5. Aanwijzingen voor het in gebruik nemen

• De netadapter mag nog niet in het stopcontact worden gestoken.
• De modelbaan volgens punt 6 opbouwen.

6. Voorbereidingen

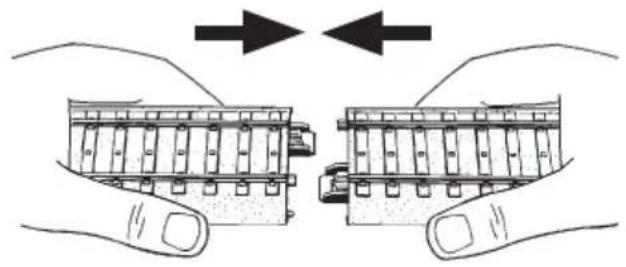

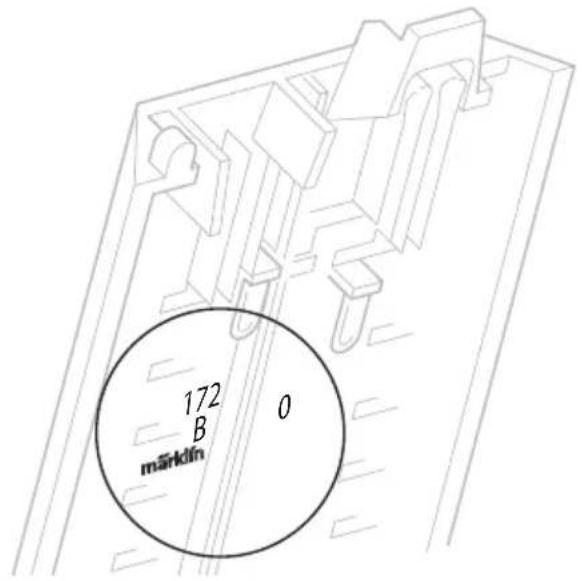

6.1 De C-rails aansluiten en spoorweg opbouwen

Let bij het opbouwen op de volgorde en de nummers onder de rails!

172 B märklin 0

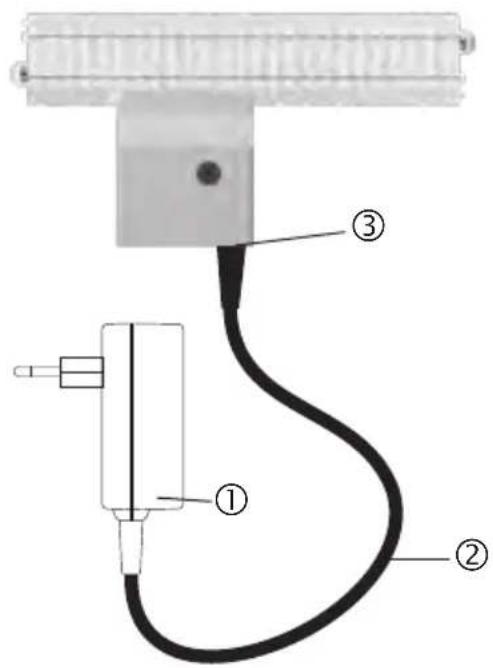

Samenstellen

1 - Netadapter
2 – Aansluitkabel
3 – Basisstation met stekkerbus
4 - Lens

Basisstation

6.3 Aansluiten van het basisstation

Belangrijke aanwijzing:

Het aansluiten van het basisstation mag alleen via de meegeleverde netadapter gebeuren. het gebruik van een andere netadapter of transformator is niet toegestaan.

Het basisstation heeft de netvoedingsadapter nodig voor de stroomvoorziening. Hiervoor moet de netvoedingsadapter (1) met de stekker aan de kabel (2) in de stekkerbus van het basisstation (3) gestoken worden.

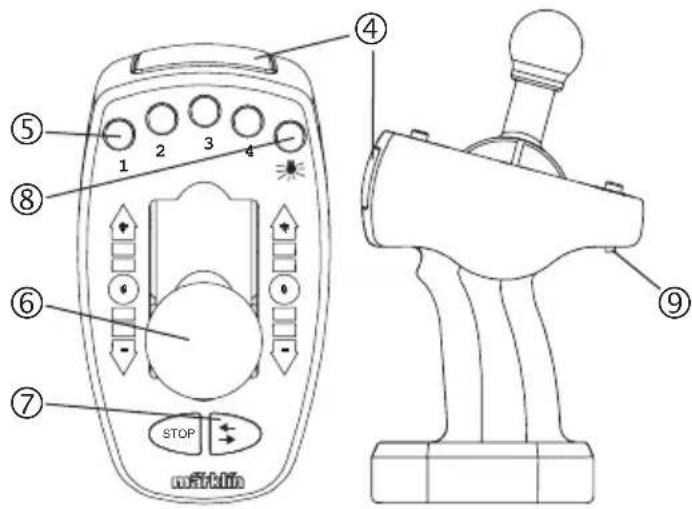

4 - Lens
5 – Functietoetsen
6 – Snelheidsregelaar
7 – Rijrichting omkeren / Trein stopt
8 - Lichttoets
9 – Adreskeuzeschakelaar

6.5 Het in gebruik nemen van de IR-afstandsbediening

Voor het in gebruik nemen van de IR-Control moeten eerst 2 batterijen van het type AAA in het batterij-vak geplaatst worden. Zie volgende illustraties.

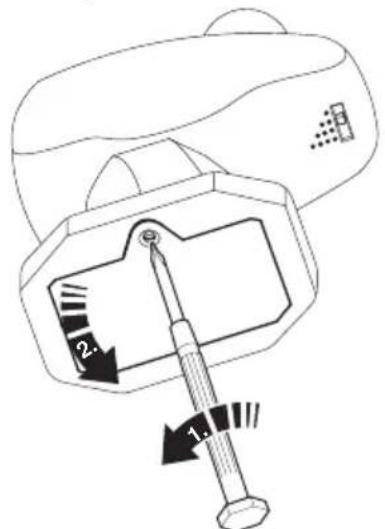

Batterij-vak los schroeven en deksel afnemen.

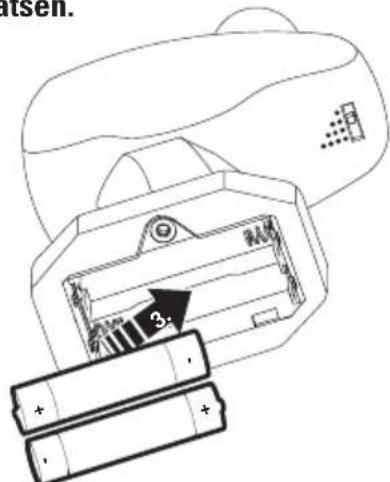

2 batterijen type AAA (micro) volgens de tekening plaatsen.

Vervang de batterijen alleen samen! Let op de polariteit!

Aanwijzingen voor batterijen en oplaadbare accu's

• De batterijen dienen uitsluitend door volwassenen geplaatst en vervangen te worden.
• Niet oplaadbare batterijen mogen niet opgeladen worden.
• Lege batterijen uit de batterijhouder verwijderen.
• Oplaadbare batterijen (accu's) voor het laden uit de batterijhouder nemen!
• Oplaadbare batterijen alleen onder ouderlijk toezicht laden.
• Ongelijke soorten batterijen, of nieuwe en gebruikte batterijen kunnen niet samen worden gebruikt.
• Batterijen met de juiste polariteit plaatsen.
• Contacten mogen niet worden kortgesloten.
• Batterijen horen niet bij het huisvuil!
• Elke gebruiker in de Europese Gemeenschap is wettelijk verplicht om batterijen bij een verzamelplaats van de gemeente of een handelaar af te geven. De batterijen worden daardoor milieuvriendelijk verwerkt.
• Batterijen die schadelijke stoffen bevatten zijn voorzien van dit teken en de chemische symbolen (Cd = cadmium, Hg = kwik, Pb = lood).

Bewaar deze gebruiksaanwijzing zorgvuldig. Ze bevat belangrijke informatie.

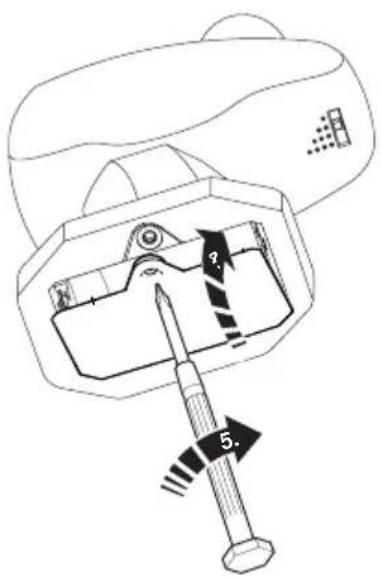

Batterij-vak deksel weer plaatsen en vastschroeven.

(Het betreffende adres vindt u onder punt 8).

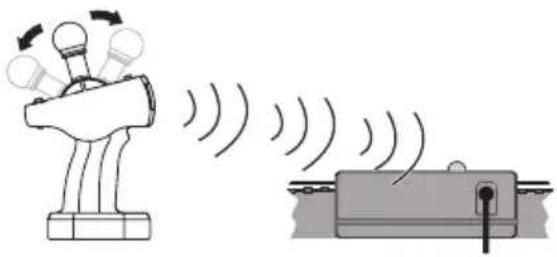

Juiste adres gekozen? (zie punt 8). De IR-Control tijdens het bedienen altijd met de lens naar het basisstation richten. Gewenste toets drukken.

Functie 1 - 4 schakelen * Verlichting scha- kelen Optrekken Afremmen Noodstop STOP Rijrichting veranderen / Trein stopt

* indien beschikbaar in de loc.

Als na het laatste commando gedurende 3 minuten geen nieuw commando wordt gegeven, schakelt uit veiligheidsoverweging het basisstation de railspanning automatisch uit.

Als de IR-Control weer wordt gebruikt, schakelt het basisstation vanzelf weer in.

Indien er een kortsluiting ontstaat, schakelt het basisstation zich uit en na het oplossen van de storing vanzelf weer opnieuw in.

7.2 Adres wijzigen:

Indien u twee locomotieven met hetzelfde adres heeft, kunt u het adres van één van de locomotieven veranderen:

transformator uit de wandcontactdoos nemen.

Stel de adreskeuzeschakelaar op het gewenste adres in. Druk op de toets "Rijrichting veranderen". Houd deze toets ingedrukt terwijl de lens van de IR-afstandsbediening naar de ontvanger wijst en steek de transformator weer in de wand-contactdoos.

Zodra de verlichting brand dan wel knippert, de toets loslaten.

Het inschakelen van de verlichting dan wel het knipperen daarvan, geeft aan dat het programmeren in bedrijf is.

Zodra het licht dooft is de programmering gereed.

De loc kan nu met het nieuwe adres in bedrijf genomen worden.

8. Functies van de locomotief

• Herkenning van het bedrijfssysteem: automatisch.
• Instelbare adressen: 1 - 255
  • Vanaf de fabriek ingesteld: 72 ^=
  • Naam af de fabriek: DH 240 Farm
• ABV — instelbare optrek-/afremvertraging (simultaan).
• Verlichting is in het digitaalsysteem schakelbaar.
• Instelbare maximumsnelheid.
• Instellen van de locomotiefparameters (adres, optrek- afremvertraging, maximumsnelheid): d.m.v. Control Unit, Mobile Station of Central Station.

8.1 Functies schakelen

De IR-controller kan 5 digitale functie aansturen.

Schakelbare functies
Frontverlichting
ABV, uit Functie 4

8.2 Loc besturen

Knop STOP opf de IR-controller is de noodstop. Met deze knop wordt het spoor stroomloos geschakeld. Alle locs blijven dan staan en alle functies worden onderbroken.

Deze knop is bedoeld om ongelukken met locs op de modelspoorbaan te voorkomen.

De noodstop kan met iedere willekeurige knop weer worden opgeheven.

Met knop op de IR-controller kan de rijrichting van de gebruikte locs worden gewisseld. Deze knop dient ook als treinstop. Als u dan 2 maal op deze knop drukt rijdt de loc in dezelfde rijrichting weer verder.

De rijregelaar bestuurt altijd maar één locomotief en wel die locomotief die op de adreskeuzeschakelaar aangekozen is. Alle andere locomotieven rijden met de laatst ingestelde snelheid door.

Opmerking: indien een ander adres gekozen wordt en de rijregelaar staat in een bepaalde stand, dan rijdt de zojuist "verlaten" loc met deze ingestelde snelheid door. Pas na hem opnieuw aan te kiezen kan de loc weer bestuurd worden.

Na het omschakelen naar een andere locomotief duurt het nog enige ogenblikken voordat de gekozen loc ook daadwerkelijk kan worden bestuurd. Deze eigenschap maakt het mogelijk over andere adressen heen te draaien zonder dat de daarbij behorende locomotieven door de actuele stand van de rijregelaar beïnvloed worden.

De locomotief wordt met de laatste instellingen overgenomen. De locomotief reageert nu op het besturingsapparaat.

9. Opmerkingen over de werking

Spelen met 2 treinen

Er mag maar één netadapter en één basisstation gebruikt worden. Het meegeleverde
■ basisstation levert voldoende vermogen voor max. 2 treinen. Met de schakelaar op de control kunt u de gewenste locomotief kiezen (zie punt 7 en 8).

10. Storingen

• Rijdt de trein niet, controleer dan of alle aansluitingen volgens punt 6 juist zijn uitgevoerd.
• Controleer of de batterijen in de IR-controller juist zijn geplaatst resp. niet leeg zijn.
• Controleer of er een kortsluiting, een overbelasting op de modelbaan is ontstaan of dat er een voertuig ontspoort is. Verhelp de kortslui-

ting dan wel de overbelasting door het aantal stroomverbruikers te reduceren (locomotieven, verlichte rijtuigen e.d.), zet het ontpoorde voertuig weer op de rails.

• Beschadigde voertuigen uit de trein nemen en laten repareren. Defecte voertuigen mogen niet meer worden gebruikt.
• Een te grote mechanische weerstand van het model wordt door de decoder herkend. De decoder schakelt dan de motor uit en laat dat zien met knipperende lichten. Als de mechanische problemen verholpen zijn, kan het model, nadat het stroomloos geweest is, weer in bedrijf genomen worden.

11. Reinigen en onderhoud

• Controleer of er geen haren of vuil op de wielassen zit en verwijder deze eventuele verontreinig-ing met behulp van een pincet van de assen.
• De trein kan met een droge, niet pluizende doek afgenomen worden.
• Verdere onderhoudsaanwijzingen vindt u onder punt 15.

12. Afdanken

Aanwijzing voor de bescherming van het milieu: Producten die voorzien zijn van een merkteken met een doorgekruiste afvalcontainer, mogen aan het eind van hun levensduur niet met het normale huisafval afgevoerd worden. Deze moeten op een inzamelpunt voor het recyclen van elektrische- en elektronische apparaten ingeleverd worden. Het symbool op het product, de verpakking of de gebruiksaanwijzing wijst daarop. De grondstoffen zijn vanwege hun kwaliteiten opnieuw te gebruiken. Help ons bij de bescherming van het milieu en het ontzien van ressources en geef dit apparaat gratis af bij de betreffende inleverpunten/dealers. Vragen hieromtrent worden beantwoordt de voor afval verantwoordelijke organisatie of uw speciaalzaak.

Batterijen behoren niet bij het huisvuil! Elke gebruiker in de EG is wettelijk verplicht om batterijen in te leveren bij een daarvoor aangewezen verzamelplaats in zijn gemeente of af te geven in de winkel waar batterijen worden verkocht. De batterijen worden daardoor op een milieuvriendelijke wijze verwerkt. Batterijen die schadelijke stoffen bevatten zijn voorzien van dit

symbool en van de chemische symbolen (Cd = cadmium, Hg = kwik, Pb = lood).

Meer informatie:

www.maerklin.com/en/imprint.html

13. Symbolen en hun betekenis

geft aan dat het produkt aan aareheiligheid- en gezond heidsvoorschiften voldo et. (EU/UK)

Transformer voor speelgoed

max. 18 V —

digital Effectieve spanning

14. Garantie / Klantenservice

• Vrijwaring en garantie overeenkomstig het bijgevoegde garantiebewijs.

• Voor vragen over reparaties, reserveonderdelen of problemen neemt u rechtstreeks contact op met uw Märklin-dealer of met:
  Gebr. Märklin & Cie. GmbH Reparaturservice
  Stuttgarter Str. 55 -57
  73033 Göppingen
  Germany
  Tel: [phone]
  E-Mail: [e-mail]
  www.maerklin.com

•

Opmerking: enkele delen worden alleen kleurloos of in een andere kleur aangeboden. Delen die niet in de in de lijst voorkomen, kunnen alleen via een reparatie in het Märklin-service-centrum hersteld/vervangen worden.

Algemene aanwijzing voor het vermijden van elektromagnetische storingen:

Om een betrouwbaar bedrijf te garanderen is een permanent, vlekkeloos wielas - rail contact van het voertuig noodzakelijk. Vermijd daarom te snel rijden in de bochten.

Voer geen wijzigingen uit aan de stroomvoerende delen
