GEBRUIKSAANWIJZING Conquest V4 3-12x56 ZEISS

De producten van het merk ZEISS kenmerken zich door hun voortreffelijke optische prestaties, een precieze verwerking en een lange levensduur. Neem de volgende gebruiksaanwijzing in acht zodat u uw richtkijker optimaal kunt gebruiken en deze u vele jaren betrouwbaar van dienst is.

INFORMATIE VOOR UW VEILIGHEID

Invloeden van buitenaf

• Waarschuwing: Kijk nooit met de richtkijker direct in de zon of in een laser-lichtbron. Dit kan zware verwondingen aan de ogen veroorzaken.
• Opmerking: Stel het apparaat niet zonder beschermkap lange tijd bloot aan de zon. Het objectief en het oculair kunnen als een brandglas werken en interne elementen en daarachter liggende objecten beschadigen.
• Pas op: Raak de metalen oppervlakken niet aan na inwerking van zonnestralen of kou.

Inslikkingsgevaar

Waarschuwing: Houd batterijen en afneembare externe onderdelen buiten het bereik van kinderen (inslikkingsgevaar).

Zie voor uitgebreide informatie en veiligheidsinstructies de toegevoegde QuickGuide. Deze kunt u downloaden van het Download-Center op onze website.

Weggooien van batterijen

Batterijen horen niet in het huisvuil!

Maak gebruik van de terugname van verbruikte batterijen die er in uw land bestaat. Geef alleen ontladen batterijen af.

Batterijen zijn in de regel ontladen als het daarmee gebruikte apparaat

- uitschakelt en 'batterij leeg' meldt.

- na langer gebruik van de batterij niet meer onberispelijk werkt.

Opmerking: Gebruik alleen de door de fabrikant aanbevolen batterijen. Behandel de batterijen in overeenkomst met de instructies van de fabrikant. Batterijen mogen nooit in het vuur gegooid, verhit, heropgeladen, gedemonteerd of opengebroken worden.

Duitsland: U bent als consument er wettelijk toe verplicht verbruikte batterijen terug te brengen. U kunt oude batterijen overal waar u ze kocht ook weer gratis inleveren. Bovendien zijn er openbare inzamelpunten in uw gemeente.

Dit teken bevindt zich op batterijen die schadelijke stoffen bevatten:

Pb = batterij bevat lood

Cd = Batterij bevat cadmium

Hg = batterij bevat kwik

Li = batterij bevat lithium

Consumenteninformatie voor het weggoolen van elektrische en elektronische apparaten (privéhuishoudens)

Dit symbool op producten en/of begeleidende documenten betekent dat verbruikte elektrische en elektronische producten niet met normaal huishoudelijk afval gemengd mogen worden. Breng deze producten voor de reguliere verwerking als vuil, of voor recycling naar de voorgeschreven inzamelpunten, waar ze zonder toeslag aangenomen worden. In sommige landen is het mogelijk gekochte producten weer bij dezelfde detailhandel af te geven. De ordelijke verwerking van dit product als vuil

dient ter bescherming van het milieu en voorkomt mogelijke schadelijke effecten op mens en milieu, die door onjuiste vuilverwerking kunnen ontstaan. Ga voor meer informatie naar het gemeentelijke inzamelpunt van uw woonplaats. Volgens de wetgeving van uw land kan voor onjuiste verwerking van dit type afval een boete opgelegd worden.

Voor zakelijke klanten in de Europese Unie:

Neem contact op met uw handelaar of leverancier als u elektrische en elektronische apparaten als afval wilt verwijderen. Deze zal u meer informatie geven.

Informatie over het verwijderen van afval in andere landen buiten de Europese Unie

Dit symbool is alleen geldig in de Europese Unie. Neem contact op met uw gemeente of uw leverancier als u dit product als vuil wilt laten verwerken en vraag naar de vuilverwerkingsmogelijkheden.

Functie

• Controleer en garandeer voor u gaat werken aan een op een wapen gemonteerde richtkijker altijd dat het wapen niet geladen is.
• Let in gemonteerde toestand op voldoende afstand tot de ogen om deze tegen verwondingen te beschermen.
• Zorg er voor het gebruik van de richtkijker voor dat deze onberispelijk functioneert.
• Controleer met doorkijken of de lens een duidelijk, ongestoord beeld levert.
• Bij grove behandeling kan een foutafstelling niet worden uitgesloten
• De juiste instelling van het vizier controleert u met een controleschot.

LEVEROM VANG

ZEISS Conquest® V4-richtkijkers met vizierverlichting:

	Product Bestelnr.		Leveromvang
Conquest V4 1	4x24 52 29 05		RichtkijkerBeschermdopReinigingsdoekje lensSnelgidsBatterij (Type CR 2032)
Conquest V4 3	12x56 52 29 25
Conquest V4 4	16x44 52 29 35
Conquest V4 4	16x50* 52 29 45
Conquest V4 6	24x50 52 29 55

ZEISS Conquest ^® V4-richtkijker zonder vizierverlichting:

	Product Bestelnr.		Leveromvang
Conquest V4 3-	12x44* 52 29 11		RichtkijkerBeschermdopReinigingsdoekje lensSnelgids
Conquest V4 3-	12x56 52 29 21
Conquest V4 4-	16x44 52 29 31
Conquest V4 6-	24x50 52 29 51

*Alleen beschikbaar in geselecteerde landen.

(4)

Batterij vervangen

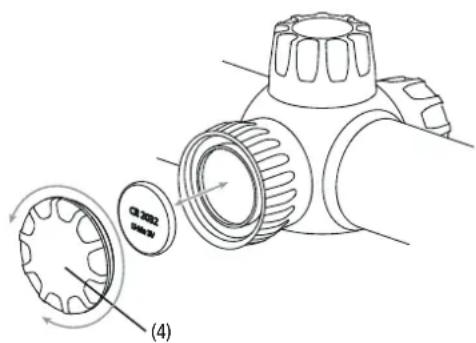

Draai voor het vervangen van de batterij (type CR 2032) het deksel (4) linksom (tegen de wijzers van de klok) eraf. De batterij wordt met de plus naar boven in het vakje gelegd. Vervolgens het deksel (4) er weer opschroeven. Let er hierbij op dat de dichtingsring in juiste staat is en correct is geplaatst. Een beschadigde dichtingsring moet worden vervangen.

Opmerking: Verwijder de batterij indien de richtkijker langere tijd niet wordt gebruikt.

Technische specificaties 1-4x24 3-12x44 3-12x56

V	e	r	g	r	o	t	i	n	g	1	4
Effectieve diameter objectief mm 12.1 24 27.1 44 27.7 56
Diameter uittreepupil			mm	12.1	6.0	8.9	3.7	9.2	4.7
Schemergetal				2.8	9.8	9.0	23.0	8.5	25.9
Zichtveld			ft/100 yds (m/100 m)	114 (38)	28.5 (9.5)	38.0 (12.7)	9.5 (3.2)	38.0 (12.7)	9.5 (3.2)
Kijkhoek objectief			°	21.5	5.4	7.24	1.81	7.2	1.8
Dioptrie-instelbereik			dpt	-3/+2		-3/+2		-3/+2
Oogafstand			in (mm)	3.5 (90)		3.5 (90)		3.5 (90)
Parallaxvrij			yds (m)	100 (91.4)		100 (91.4)		100 (91.4)
Verstelmarge			MOA (cm/100 m)	100 (300)		70 (200)		70 (200)
Verstelling per klik			MOA (cm)	12 (1.4)		14 (0.7)		14 (0.7)
Diameter middelste buis			mm	30		30		30
Diameter oculair			mm	44		44		44
Diameter objectief			mm	30		50		62
Vergoeding				LotuTec®		Hydrophobic		LotuTec®
Stikstofvulling				√		√		√
Waterdichtheid			mbar	400		400		400
Gebruikstemperatuur °F (°C)				-4/+131 (-20/+55)		-4/+131 (-20/+55)		-4/+131 (-20/+55)
Lengte			in (mm)	10.08 (256)		13.8 (352)		14.5 (368)
Gewicht			oz (g)	16.6 (470)		18.2 (515)		21.5 (610)

Onder voorbehoud van wijzigingen in uitvoering en leveringsomvang ten behoeve van de technische ontwikkeling.

Technische specificaties		4-16x44		4-16x50		6-24x50
Vergroting		4	16	4	16	6	24
Effectieve diameter objectief	mm	33.2	44	34.5	50	44.9	50
Diameter uittreepupil	mm	8.2	2.8	8.5	3.1	7.5	2.1
Schemergetal		11.5	26.5	11.7	28.3	16.4	34.6
Zichtveld	ft/100 yds (m/100 m)	28.5(9.5)	7.1(2.4)	28.5(9.5)	7.1(2.4)	19.0(6.3)	4.7(1.6)
Kijkhoek objectief	°	5.4	1.4	5.4	1.4	3.6	0.9
Dioptrie-instelbereik	dpt	-3/+ 2		-3/+ 2		-3/+ 2
Oogafstand	in (mm)	3.5 (90)		3.5 (90)		3.5 (90)
Parallaxvrij	yds (m)	10 -∞(9.1 -∞)		10 -∞(9.1 -∞)		10 -∞(9.1 -∞)
Verstelmarge	MOA (cm/100 m)	80x80(230x230)		80x60(230x175)		80x60(230x175)
Verstelling per klik	MOA (cm)	1⁄4 (0.727)		1⁄4 (0.727)		1⁄4 (0.727)
Diameter middelste buis	mm	30		30		30
Diameter oculair	mm	44		44		44
Diameter objectief	mm	56		56		56
Vergoeding		Hydrophobic		Hydrophobic		Hydrophobic
Stikstofvulling		√		√		√
Waterdichtheid	mbar	400		400		400
Gebruikstemperatuur °F (°C)		-4/+131(-20/+55)		-4/+131(-20/+55)		-4/+131(-20/+55)
Lengte	in (mm)	13.9 (353)		14.5 (368)		14.4 (367)
Gewicht	oz (g)	21.0 (670)		21.7 (674)		22.8 (688)

Onder voorbehoud van wijzigingen in uitvoering en leveringsomvang ten behoeve van de technische ontwikkeling.

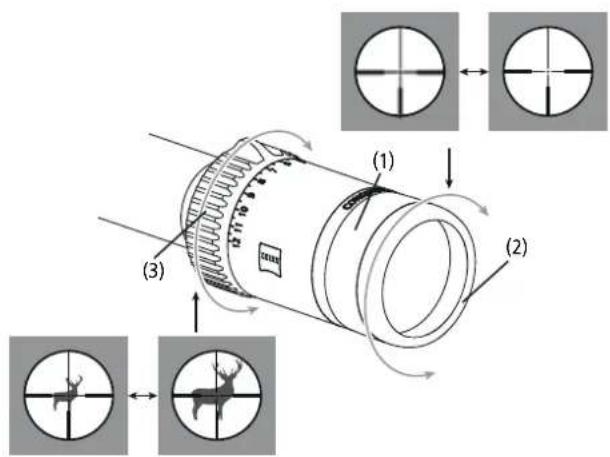

Stel de scherpte van het vizier in door het oculair te draaien (1).

Het is raadzaam om het vizier in te stellen bij een hogere vergroting. Het vizier blijft dan in het hele bereik van de vergroting altijd scherp.

Opmerking: Ter bescherming tegen verwondingen is aan het oculair een rubberen ring (2) gemonteerd.

Vergroting wisselen

Zoom: U kunt alle vergrotingen tussen het laagste en hoogste vergrotingsniveau traploos instellen. De vergroting wordt gewisseld door te draaien aan de wisselaar (3) aan de oculairstein. De vergrotingsniveaus zijn gekenmerkt door getallen en markeringen.

Opmerking: Voor het gebruik in de schemering of nacht:

Helemaal naar links draaien - hoogste vergroting.

Helemaal naar rechts draaien - laagste vergroting.

Als de nok van de wisselaar naar boven wijst, is de middelste vergroting ingesteld.

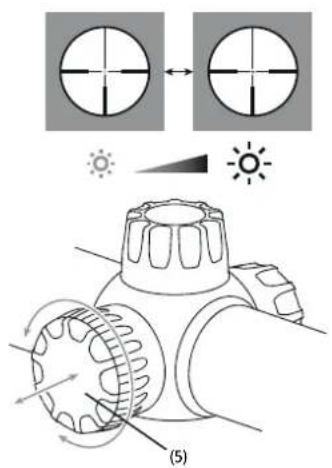

De verlichting wordt ingeschakeld door aan verstelknop (5) te draaien. Door de knop naar rechts te draaien (met de wijzers van de klok mee) kan de helderheid worden vergroot. Door de knop naar links te draaien (tegen de wijzers van de klok) wordt de helderheid verminderd. Regeling is mogelijk in 10 standen. Het uitschakelen gebeurt door de knop te draaien naar de volgende rusttoestand.

Opmerking: De visierbelichting van de Conquest V4 richtkijkers heeft geen automatische uitschakelfunctie.

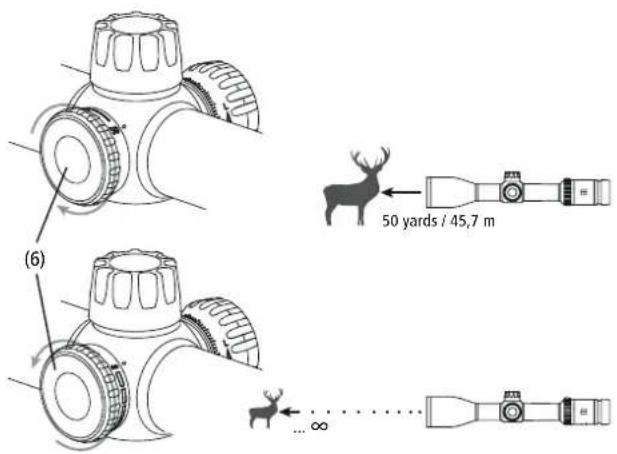

Door aan de verstelknop (6) te draaien kan de optimale scherpte voor richtafstanden van ca. 50 yards/45,7 m of 10 yards/10 m, afhankelijk van het model, op oneindig worden ingesteld en kunnen richtfouten als gevolg van parallax worden vermeden.

Montage basisinstelling

Om te verzekeren dat wapen en richtkijker als een eenheid perfect samenwerken, moet de richtkijker altijd door een gekwalificeerde geweermaker worden gemonteerd. Verwondingen aan het oog door terugstoten van het wapen, kunnen worden vermeden door het reglementair monteren van de juiste afstand tot het oog. De juiste afstand tot het oog is bovendien een garantie voor een volledig zichtveld.

(7) (11) (12) (9) (10) (8) (12) (11)

Het afstellen van de ZEISS Conquest V4-richtkijker bij een wapen Het afstellen van de ZEISS Conquest V4-richtkijker bij een wapen, dus het corrigeren bij afwijkingen van de positie van het doel, wordt eenvoudiger dankzij het vastklikken in de hoogte- en breedteverstelling van het vizier. Ga hierbij als volgt te werk:

a) Na het afschroeven van de beschermdoppen (7 of 8) kan het vizier worden versteld door te draaien aan de verstelknoppen (9) in de hoogte en (10) in de breedte. Bij de richtkijkers van de ZEISS Conquest V4-serie komt 1 klik overeen met een verstelling van 1/4 MOA.
Schiet het wapen te laag, moet naar boven worden gecorrigeerd ("UP"), overeenkomstig met een keer de verstelknop linksom draalen (9).
Schiet het wapen te hoog, moet naar onderen worden gecorrigeerd, overeenkomstig met een keer de verstelknop rechtsom draaien (9).
Schiet het wapen te ver naar links, moet naar rechts (richting "R") worden gecorrigeerd, overeenkomstig met een keer de verstelknop rechtsom draaien (10).
Schiet het wapen te ver naar rechts, moet naar links worden gecorrigeerd, overeenkomstig met een keer de verstelknop rechtsom draalen (10).
b) Na het inschieten de knop (9 of 10) naar boven eruit trekken en de nulmarkering van de ring (11) op de indexmarkering (12) stellen. Knop (9 of 10) naar beneden in de vergrendeling drukken. De index dient voor het terugvinden van de oorspronkelijke instelling als het vizier later wordt versteld (voor andere afstanden of andere munitie). c) Niet vergeten: beschermdop (7 of 8) er weer opschroeven.

Opmerking: Bij de levering van de richtkijker van de ZEISS Conquest 4-serie is het vizier op het midden van het verstelbereik en de nulmarkering van de verstelknoppen (9 of 10) op de indexmarkering (12) ingesteld. Vanuit deze instelling is een verstellen naar boven en onderen of naar rechts en links over de helft van de in de tabel aangegeven verstelbereiken mogelijk.

Opmerking: De richtkijkers ZEISS Conquest 4 zijn zo geconstrueerd dat bij het verstellen van het vizier een betreffende beweging van het vizier zelf naar het midden van het beeld niet te herkennen is. Het vizier blijft bij alle verstellingen altijd in het midden van het beeld.

Ballistic Turret 4-16x44 | 4-16x50 | 6-24x50

I + V (14) (13) T 8 1,0 Nm (~ 0,74 lb fft) (15) (15) (20)

IV (17) (16) (15) (21) (16) (22) T 8

II

(16) T 8

Ⅲ

(19) (20) (18) 1 (19)

Ballistische koepel voor ZEISS Conquest V4 4-16x44, 4-16x50 en 6-24x50 Als uw ZEISS Conquest V4-richtkijker is uitgerust met de ballistische koepel,

kunt u snel en eenvoudig "scherpte" houden op de meest uiteenlopende afstanden.

De kogelval wordt gecompenseerd door de waarnemingslijn van de richtkijker aan te passen aan de afstand zonder de beschermkap van de verstelling van het vizier te verwiideren.

De draaiknop (14) is voorzien van een lineaire graduatie. De afstand van schaallijn tot schaallijn is 1 klik die overeenkomt met 1/4 MOA. Elke vierde lijn is heeft het corresponderende MOA-kenmerk.

Als de ballistische waarden ten opzichte van het spotschot van 100 yds/m bekend zijn, kunnen de vereiste kliks op de verschillende afstanden direct worden bepaald en genoteerd.

Opmerking: Een stop in de ballistische koepel voorkomt een neerwaartse afstelling voorbij de "0"-markering.

Opmerking: Er zijn meer dan 2 rotaties nodig om de volledige hoogte- en breedteverstelling van de richtkijker te gebruiken.

Ronde markeringen onder de verstelknop geven de positie aan waarin de verstelling van het vizier wordt gedraaid. Als de verstelnop correct is gemonteerd, bevindt u zich in de eerste rotatie en is de eerste ring zichtbaar. Door deze linksom te draaien, wordt de verstelknop (14 of 20) naar buiten gedraaid. Door deze rechtsom te draaien, wordt de verstelknop (14 of 20) naar binnen gedraaid.

Als na correctie van de afstelling van het vizier ronde lijnen onder de verstelknop zichtbaar zijn, wordt een volledige omwenteling (80 klikken) in de nulstand bereikt. Drie zichtbare, ronde lijnen komen overeen met 2 rotaties (160 klikken) in de nulstand.

Het vuren van het wapen met een ballistische koepel:

Ga als volgt te werk om een neerwaartse correctie te maken boven de nulmarkering:

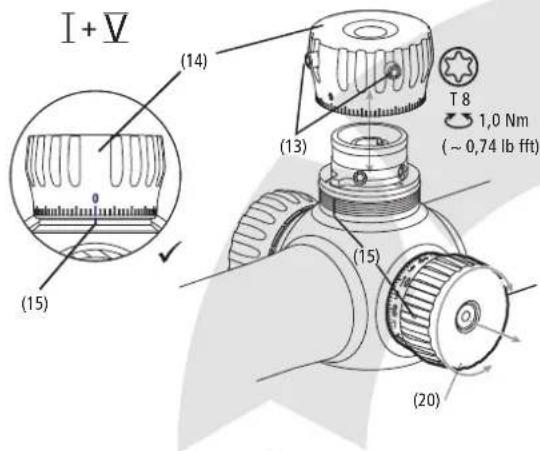

Ballistische koepel I Draai schroeven (13) los en trek de verstelknop (14) eraf.

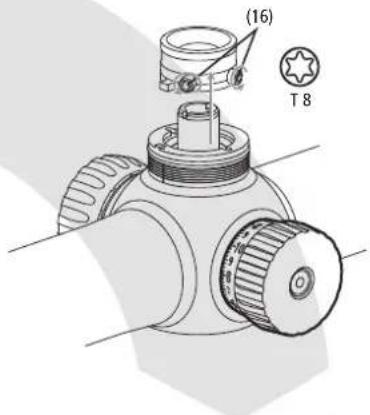

Ballistische koepel II Draai schroeven (16) eruit en haal de meenemer (17) eruit.

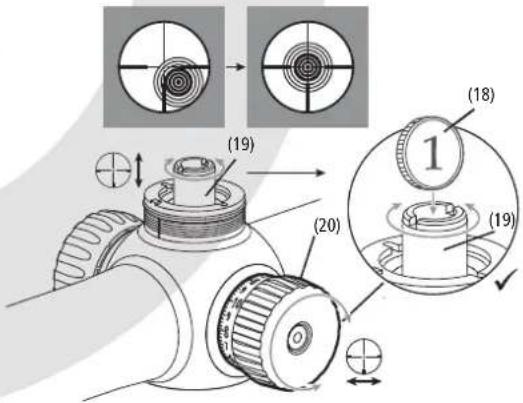

Ballistische koepel II Steek de munt (18) in de daarvoor bestemde gleuf van de verstelknop (19).

Als het wapen te laag schiet, moet naar boven worden gecorrigeerd (richting „UP“), overeenkomstig met een keer linksom draaien van de verstelknop (18).

Als het wapen te hoog schiet, moet naar onderen worden gecorrigeerd, overeenkomstig met een keer de munt (18) rechtsom draalen.

Als het wapen te ver naar links schiet, moet naar rechts (richting "R") worden gecorrigeerd, overeenkomstig met een keer de verstelknop rechts (Richting draaien (19).

Schiet het wapen te ver naar rechts, moet naar links worden gecorrigeerd, overeenkomstig met een keer de verstelknop rechtsom draaien (19).

Nadat het wapen is afgevuurd op 100 yds/afstand:

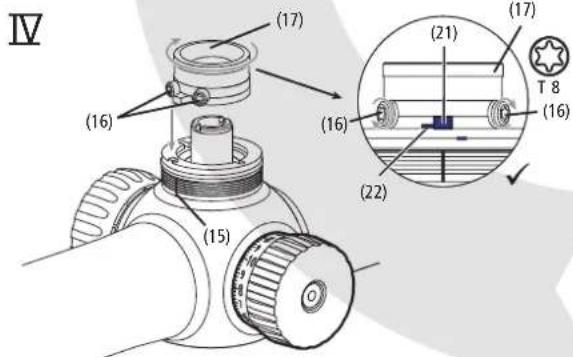

Ballistische koepel IV Plaats de meenemer (17) zo dat de aanslag van de meenemer (21) tegen de aanslag van de richtkijker (22) rust. Draai vervolgens de schroeven (16) weer vast.

Ballistische koepel V Plaats de verstelknop (14) zodanig dat de "0"-markering overeenkomt met de indexmarkering op de borgring (15). Schroeven (13) weer vastdraaien.

External Locking Windage 4-16x44 | 4-16x50 | 6-24x50

I + V

(25) (24) T8 0,5 Nm (~ 0,37 lb fft) (23)

II

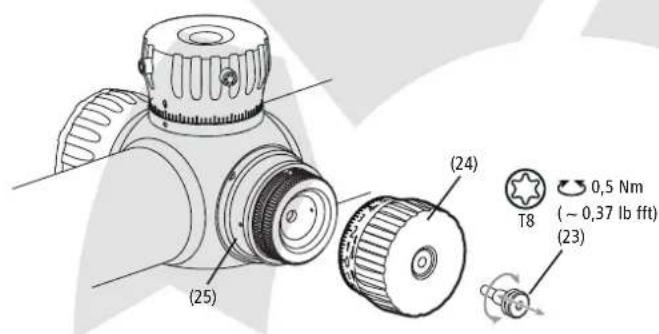

External Locking Windage voor ZEISS Conquest V4 4-16x44, 4-16x50 en 6-24x50

Als uw ZEISS Conquest V4 richtkijker is uitgerust met de External Locking Windage, kunt u snel en eenvoudig reageren op zijwind en de zijwaartse afstelling aanpassen zonder de afstelling van het vizier te verwijderen.

De draaiknop (24) is voorzien van een lineaire graduatie. De afstand van schaallijn tot schaallijn is 1 klik die overeenkomt met 1/4 MOA. Een onbedoelde verstelling wordt voorkomen door middel van een vergrendeling.

Als de ballistische waarden ten opzichte van het spotschot van 100 yds/m bekend zijn, kunnen de vereiste klik's voor de compensatie van de windgerelateerde zijdelingse afwijking op de verschillende afstanden direct worden bepaald en genoteerd.

Opmerking: Een stop in de External Locking Windage voorkomt een neerwaartse afstelling voorbij de "0"-markering.

Het vuren van het wapen met External Locking Windage:

Ga als volgt te werk om een zijdelingse correctie te maken boven de nulmarkering:

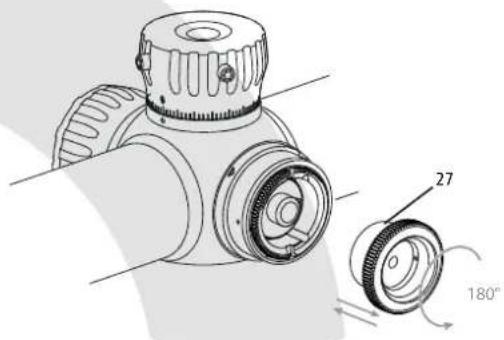

Neem de meenemer (27) uit de vergrendeling en draai hem linksom om zijn as (180°). Correctie in de gewenste richting is nu weer mogelijk en kan direct met de meenemer worden uitgevoerd (27).

External Locking Windage III

Als het wapen te ver naar links schiet, moet naar rechts worden gecorrigeerd, overeenkomstig met een keer de verstelknop linksom draaien (27).

Als het wapen te ver naar rechts schiet, moet naar links worden gecorrigeerd, overeenkomstig met een keer de verstelknop rechtsom draaien (27).

Nadat het wapen is afgevuurd op 100 yds/afstand:

External Locking Windage IV

Meenemer (27) uit de vergrendeling halen en zo plaatsen dat de aanslag van de meenemer (27) op de aanslag (31) van de borgring aansluit (32), zoals weergegeven in afb. IV.

External Locking Windage V

Verstelknop (24) zo draaien, dat de "0"-markering overeenkomt met de indexmarkering van de borgring (25). Zorg ervoor dat de O-ring niet beschadigd raakt. Met de schroef (23) de verstelknop (24) weer vastdraaien.

Vloeistofdicht

De richtkijker is waterdicht, op druk gecontroleerd volgens ISO 9022-80 en met stikstof gevuld. De onberispelijke afdichting is ook gegarandeerd als de beschermdoppen (5 of 6) van de verstelling van het vizier eraf zijn geschroefd. Let er echter altijd op dat deze beschermdoppen (5 of 6) er goed op zitten en de afdichtingsringen juist zijn geplaatst.

Vizier V4

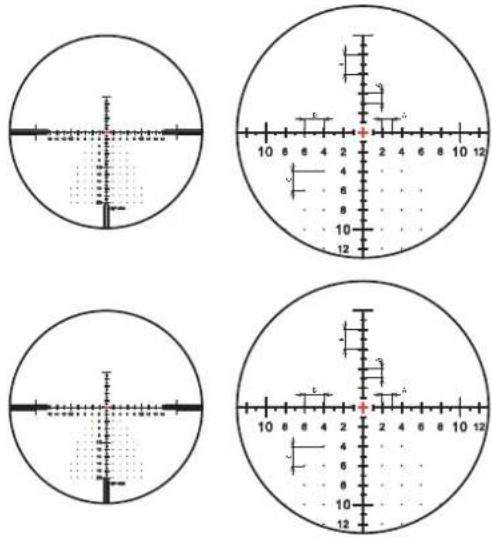

Uw richtkijker is uitgerust met het door u gekozen vizier. Bij de modellen ZEISS Conquest 4 ligt het vizier in het tweede beeldniveau. Het vizier wordt bij het wisselen van de vergroting niet vergroot, maar blijft altijd hetzelfde. Zo is bij deze richtkijkers de dekking van het vizier afhankelijk van de vergroting.

6-24x50 6-24x50

Vizier	ZMOAi-20 ZMOAi-T20
Vergroting	24x 24x
	MOA in/100 yds cm/100 m MOA in/100 yds cm/100 m
Afstand A	1	1	.	0	5	2	.	9	1	1
Afstand	B	2	2.09		5.82	2		2.09		5.82
Afstand	C	2	2.09		5.82	2		2.09		5.
Opening	32	33.51		93.08	32		33.51		93.08

Een actueel overzicht van beschikbare viziers en dekkingen vindt

u onder www.zeiss.com/hunting of neem contact met ons op:

Carl Zeiss AG

Carl-Zeiss-Strasse 22

73447 Oberkochen

Duitsland

Onderhoud

De richtkijker heeft een LotuTec-coating. De effectieve beschermlaag voor de lensoppervlakken vermindert duidelijk de vervuiling van de lens door een bijzonder glad oppervlak en een daarmee verbonden sterk afstotend effect. Alle vormen van verontreinigingen hechten minder en kunnen sneller, eenvoudiger en zonder strepen worden verwijderd. Bovendien is de LotuTec-coating bestand tegen beschadiging en slijtage.

Uw Zeiss-richtkijker heeft geen bijzonder onderhoud nodig. Grove vuildeeltjes (bijv. zand) op de lens niet eraf vegen, maar wegblazen of met een fijn penseeltje verwijderen! Vingerafdrukken kunnen na een tijdje het lensoppervlak aantasten.

De lensoppervlakken kunnen eenvoudig worden gereinigd door te bewasemen en met een schoon reinigingsdoekje/papier na te wrijven.

Tegen de met name in de tropen mogelijke schimmelaanslag op de lens helpt droog opbergen en een goede ventilatie van de buitenste lensvlakken.

Reserveonderdelen voor Zeiss Conquest V4

Mocht u vervangende onderdelen voor uw richtkijker nodig hebben, zoals beschermkappen, wendt u zich dan tot uw speciaalzaak, uw landelijke vertegenwoordiger of onze klantenservice.

Voor telefonische aanvragen aan de klantenservice staan wij op maandag t/m vrijdag van 8 t/m 18 uur (MET) graag tot uw beschikking.

Tel.: [phone]

Fax: [phone]

[e-mail]

*Accessoire is niet bij de levering inbegrepen!

NL ZEISS staat voor een betrouwbaar hoog kwaliteitsniveau. Daarom verlenen wij als fabrikant, ongeacht de garantieverplichtingen van de verkoper ten opzichte van de klant, voor dit ZEISS product een garantie van tien jaar.

De garantievoorwaarden kunnen via de volgende link bekeken worden:

Onder voorbehoud van wijzigingen in uitvoering en leveringsomvang ten behoeve van de technische ontwikkeling. Geen aansprakelijkheid voor vergissingen en drukfouten.

ZEISS Conquest V4

1-4x24 | 3-12x44 | 3-12x56

4-16x44 | 4-16x50 | 6-24x50
