GEBRUIKSAANWIJZING Montreal Vermeiren

Instructies voor de vakhandelaar

Deze handleiding is deel van het product en dient bij iedere product te worden geleverd.

Versie: H, 2020-06

DE

Alle rechten, inclusief vertaling, voorbehouden.

Niets uit deze handleiding mag geheel of gedeeltelijk in enige vorm (druk, fotokopie, microfilm of ieder ander procedé) zonder de schriftelijke toelating van de uitgever worden gereproduceerd of met behulp van elektronische systemen worden verwerkt, gekopieerd of verspreid.

3.1 Beoogd gebruik....4
3.2 Algemene veiligheidsmaatregelen 4
3.3 Symbolen op de liftzetel 4
3.4 Transport en opslag 5

4 De liftzetel gebruiken....6

4.1 Transfer in/uit de stoel....6
4.2 Aanpassingen voor comfort 6

5 Installatie en aanpassingen 8

5.1 Gereedschap....8
5.2 Leveringsomvang....8
5.3 De liftzetel monteren 8

6 Onderhoud....9

6.1 Instructies voor onderhoud....9
6.2 Hergebruik 9
6.3 Verwachte levensduur....9
6.4 Beëindiging van gebruik....9

7 Technische specificaties....10

1 Voorwoord

Proficiat! U bent eigenaar van een Vermeiren liftzetel!

Deze liftzetel werd vervaardigd door gekwalificeerd en toegewijd personeel. Hij werd ontworpen en geproduceerd volgens hoge kwaliteitsnormen, bewaakt door Vermeiren.

Bedankt voor uw vertrouwen in de producten van Vermeiren. Om u te ondersteunen bij het gebruik van deze liftzetel en zijn bedieningsmogelijkheden, bieden we u deze handleiding aan. Lees deze informatie zorgvuldig door: het zal u helpen om vertrouwd te raken met de bediening, mogelijkheden en beperkingen van uw rolstoel.

Indien u na het lezen van deze handleiding nog vragen heeft, aarzel dan niet om contact op te nemen met uw vakhandelaar. Hij/Zij zal u met plezier verder helpen.

Belangrijke opmerking

Om uw veiligheid te garanderen, en om de levensduur van uw product te verlengen, raden we u aan om er goed zorg voor te dragen en om regelmatig nazicht en onderhoud te laten uitvoeren.

Deze handleiding houdt rekening met de recentste productontwikkelingen. De Firma Vermeiren behoudt zich het recht voor om wijzigingen aan dit type product door te voeren zonder verplicht te zijn om voordien geleverde producten aan te passen of te vervangen.

Afbeeldingen van het product worden gebruikt om de instructies in deze handleiding te verduidelijken. Details van het afgebeelde product kunnen afwijken van uw aangekochte product.

Beschikbare informatie

Op onze website http://www.vermeiren.com/ kan u steeds de meest recente versie terugvinden van de informatie in deze handleiding. Contacteer deze website regelmatig voor mogelijke updates.

Mensen met een visuele beperking kunnen de elektronische versie van deze handleiding downloaden en laten voorlezen door een tekst-naar-spraak programma.

Deze gebruiksaanwijzing

Voor de gebruiker en vakhandelaar

Onderhoudshandleiding voor rolstoelen

Voor de gebruiker en vakhandelaar

EC-conformiteitsverklaring

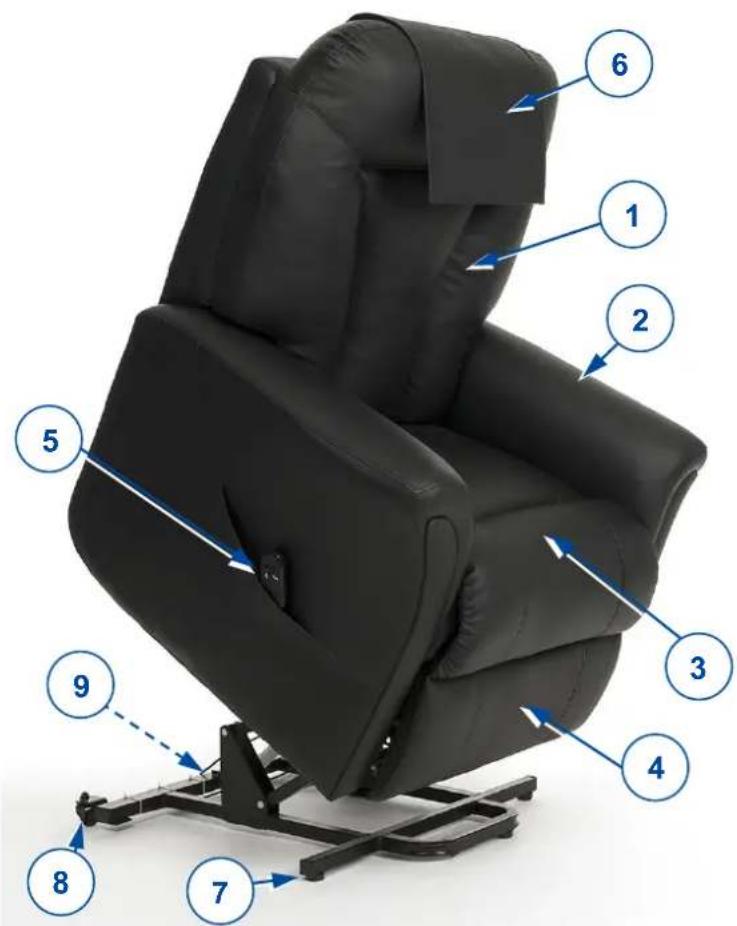

2 Uw product

De Montreal liftzetels zorgen voor eersteklas zitcomfort en maken het makkelijker voor de gebruiker om weer op te staan.

6 1 2 5 3 4 9 8 7

1. Rug
2. Armsteunen
3. Zit
4. Beensteun
5. Bedieningsconsole
6. Hoofdsteunbeschermer
7. Dop
8. Wiel
9. Identificatieplaat

2.1 Accessoires

- 2 grote doppen om te monteren aan de achterzijde van het onderframe

3 Voor gebruik

3.1 Beoogd gebruik

In dit hoofdstuk wordt kort beschreven wat het beoogde gebruik van uw liftzetel inhoudt. Bijkomende relevante waarschuwingen worden gegeven bij de instructies in andere hoofdstukken. Op deze manier proberen we u te waarschuwen voor mogelijk verkeerd gebruik.

• Deze liftzetel is geschikt voor binnengebruik.
• Deze liftzetel is uitsluitend ontworpen als zitplaats voor één (1) persoon met een maximumgewicht van 150 kg. Het is niet bedoeld voor enig ander gebruik dan hiervoor beschreven.
• De liftzetel dient door de gebruiker zelf bediend te worden. De stoel is geschikt voor ouderen en personen met een verzwakte beenfunctie.
• Gebruik enkel accessoires en reserveonderdelen die werden goedgekeurd door Vermeiren.
  • Lees eerst alle technische details en limieten van uw rolstoel in hoofdstuk 7.
• De garantie op dit product is gebaseerd op normaal gebruik en onderhoud zoals beschreven in deze handleiding. De garantie vervalt bij schade die werd veroorzaakt door verkeerd gebruik of gebrek aan onderhoud.

3.2 Algemene veiligheidsmaatregelen

VOORZICHTIG

Gevaar voor letsel en/of beschadiging

Lees de instructies in deze handleiding en volg ze nauwkeurig op. Zo niet, kan dit leiden tot lichamelijk letsel of beschadiging aan uw liftzetel.

Houd rekening met de volgende algemene waarschuwingen tijdens het gebruik:

• Zorg ervoor dat de liftzetel op vlakke ondergrond geplaatst wordt.
• Oppervlakken kunnen de omgevingstemperatuur overnemen.
  • Zorg ervoor dat kabels niet gekneld raken.
• Laat kinderen de stoel niet gebruiken of laat ze er niet mee spelen. De toeklappende beensteun kan letsels veroorzaken.
• Ga nooit op de rug, armsteunen of beensteun zitten. Leun niet zwaar op de beensteun wanneer u in/uit de stoel stapt.
• Zorg ervoor dat er voldoende plaats is tussen de stoel en de muur of andere objecten wanneer u de rug en/of beensteun inclineert.

- Verplaats de stoel niet

o wanneer de liftzetel in ligpositie staat.
o wanneer de liftzetel verbonden is met een stopcontact of wanneer hij in gebruik is.

- Uw liftzetel werd getest op elektromagnetische compatibiliteit en voldoet aan de standaard. Toch kunnen elektromagnetische velden door uw stoel beïnvloed worden. Indien ongewenste bewegingen optreden, verwijder dan de stekker uit het stopcontact.

3.3 Symbolen op de liftzetel

De volgende symbolen zijn van toepassing op uw rolstoel. De symbolen kan u terugvinden in de relevante ISO-standaard (ISO 7000, ISO 7001 en IEC 417).

Maximum gewicht van de gebruiker in kg

Enkel gebruik voor binnen

Type aanduiding

Risico op knellen

3.4 Transport en opslag

3.4.1 Transport

Trek niet aan de kussens van de rug of armsteun om uw liftzetel te verplaatsen, zelfs over een kleine afstand. Dit kan scheuren aan de bekleding en stiksels tot gevolg hebben.

Rug Armsteun

Gebruik het onderframe van de liftzetel (zijkant en onderkant van de stoel) om de zetel te verplaatsen. Til de liftzetel op met minstens 2 personen als de stoel van de grond moet worden getild, bijvoorbeeld om de liftzetel te transporteren in een voertuig.

Om transport in een voertuig makkelijker te maken, kan de rug gedemonteerd worden (zie §5.3.2). Bewaar de afzonderlijke delen in een apart bagagecompartiment of achter de passagiersstoel.

De liftzetel mag enkel verplaatst worden wanneer hij in de rechtop zittende positie staat. Wanneer de stoel in de liftpositie staat, zijn de wielen geblokkeerd en kan hij niet verplaatst worden.

3.4.2 Opslag

VOORZICHTIG

Gevaar voor beschadiging

•Zorg ervoor dat uw rolstoel droog wordt bewaard om schimmel of schade aan de bekleding te voorkomen, zie ook de technische details in §7.

4 De liftzetel gebruiken

WAARSCHUWING

Gevaar voor letsel

• Lees eerst de voorgaande hoofdstukken en informeer uzelf over het beoogde gebruik. Gebruil uw liftzetel NIET voordat u alle instructies gelezen en begrepen heeft.
• Als u nog vragen heeft of als u ergens aan twijfelt, aarzel dan niet om contact op te nemen met uw lokale vakhandelaar, zorgverlener, of technisch adviseur om u te helpen.

VOORZICHTIG

Gevaar voor letsel en/of beschadiging

- Houd uw vingers, kledij, riemen, gespen en juwelen uit de buurt van bewegende onderdelen bij installatie, gebruik of verstelling.

4.1 Transfer in/uit de stoel

VOORZICHTIG

Gevaar voor letsel of beschadiging

• Als u de transfer niet op een veilige manier kan uitvoeren, vraag dan hulp.
• Ga niet op de beensteun zitten tijdens de transfer.
• Trek niet aan de armsteunen om uzelf uit de stoel te tillen; gebruik de sta-op functie.

Om in de stoel te gaan zitten:

1. Plaats de stoel in rechtop zittende positie en laat de beensteun volledig inklappen (zie §4.2).
2. Transfer naar de stoel.
3. Ga zitten op de zit met uw onderrug tegen de rugsteun.
4. Verstel de stoel naar een comfortabele zitpositie.

Om uit de stoel op te staan:

1. Plaats de stoel in rechtop zittende positie en laat de beensteun volledig inklappen (zie §4.2).
2. Gebruik de sta-op functie (zie §4.2). De stoel wordt nu lichtjes naar voor getild om u makkelijker te doen opstaan.

4.2 Aanpassingen voor comfort

Om de zitpositie in de stoel aan te passen, houd u de drukknop op de bedieningsconsole ingedrukt totdat de gewenste positie bereikt is.

Liftfunctie

Traploze verstelling

• van zitpositie naar sta-op positie;
  • van ligpositie naar zitpositie.

Ligfunctie

Traploze verstelling

• van zitpositie naar ligpositie;
• van sta-op positie naar zitpositie.

Laat de liftzetel steeds in rechtop zittende positie wanneer hij niet gebruikt wordt, niet in de liftpositie.

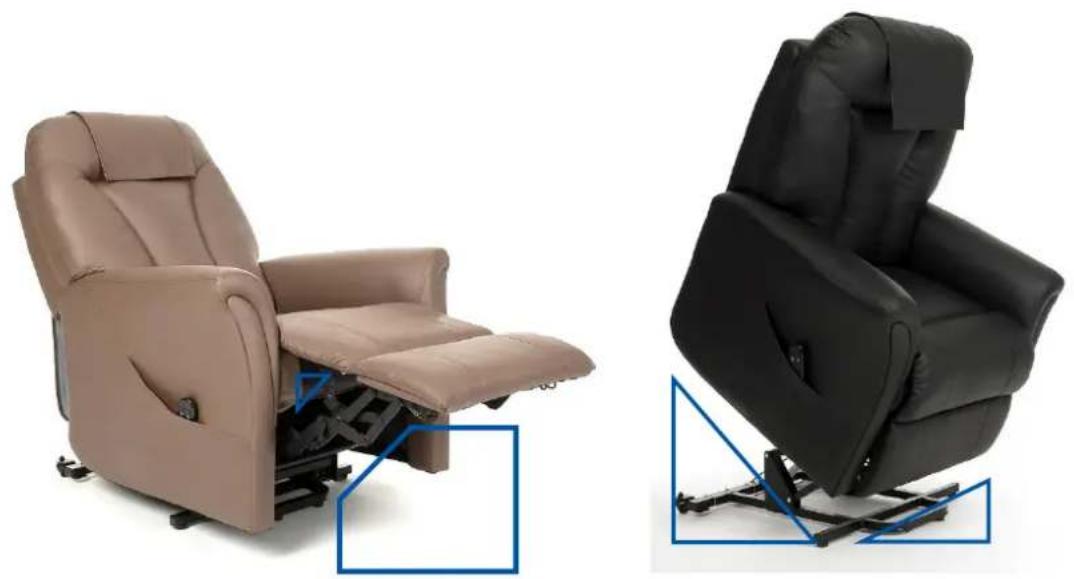

4.2.1 Knelpuntzones

Onderstaande afbeelding toont de mogelijke knelpuntzones van de liftzetel. Let er extra op dat uw kledij, vingers of andere objecten niet gekneld raken tussen de bewegende delen.

5 Installatie en aanpassingen

WAARSCHUWING

Gevaar voor letsel of beschadiging

• Gebruik enkel de instellingen zoals beschreven in deze handleiding.
• Houd uw vingers, kledij, riemen, gespen en juwelen uit de buurt van bewegende onderdelen bij installatie, gebruik of verstelling.

5.1 Gereedschap

Om de liftzetel te monteren is geen gereedschap nodig.

5.2 Leveringsomvang

Pak uw product uit en verifieer of de levering compleet is. Volgende onderdelen zijn bij de levering ingesloten:

• Frame met zit, armsteunen, beensteun en onderframe
• Rug
  • Hoofdsteunbeschermer
• Bedieningsconsole
  • 4 wielen (Optioneel: 2 wielen + 2 doppen)
• Handleiding

Controleer de zending zorgvuldig op transportschade. Wanneer blijkt dat uw product een defect vertoont, neem dan contact op met de transporteur.

5.3 De liftzetel monteren

De liftzetel wordt compleet gemonteerd afgeleverd met uitzondering van de rug en de wielen.

5.3.1 De rug monteren

1. Plaats de rug met de twee sleuven (1) op de platen (2) op de zit.
2. Duw bovenop de rug naar beneden tot de rug op zijn plaats klikt.
3. Zorg ervoor dat de rug stevig bevestigd is door hem even lichtjes weer omhoog te trekken. Als de rug los komt, herhaal dan bovenstaande stappen.
4. Bevestig de losse rugbekleding met de Velcrostrips aan het onderframe.

5.3.2 De rug verwijderen

1. Maak de rugbekleding los door de Velcrostrips van het onderframe los te trekken.
2. Gebruik een vlakke schroevendraaier of ander gereedschap om de vergrendelingsclip omhoog te tillen. Trek op hetzelfde moment de rug omhoog totdat de twee bevestigingsplaten los komen.
3. Til de rug uit het onderframe.

5.3.3 De wielen monteren

De liftzetel wordt geleverd met een aantal wielen volgens de gekozen versie en optie. Om de wielen op hun plaats vast te maken, gebruikt u de moeren (3) die inbegrepen zijn bij de levering.

i Regelmatig onderhoud zorgt ervoor dat uw liftzetel in een perfect staat van werking blijft. Voor de onderhoudshandleiding, raadpleeg de Vermeiren website: www.vermeiren.com.

VOORZICHTIG

Gevaar voor letsel of beschadiging

Reparaties en vervangingen mogen enkel uitgevoerd worden door opgeleid personeel, en enkel originele onderdelen van Vermeiren mogen hierbij gebruikt worden.

i De laatste pagina van deze handleiding bevat een registratieformulier, bedoeld voor vakhandelaar om ieder onderhoud te registeren.

De onderhoudsfrequentie hangt af van de frequentie en intensiteit van gebruik. Neem contact op met uw vakhandelaar om een tijdschema vast te leggen voor nazicht/onderhoud/reparatie.

Voor ieder gebruik

Kijk de volgende punten na:

• Alle onderdelen: Schoon, aanwezig en niet beschadigd of versleten.
  • Wielen, rug: stevig bevestigd.
• Algemene staat: Geen vervorming, instabiliteit, zwakte of losse verbindingen.

Contacteer uw vakhandelaar voor eventuele reparaties of vervanging van onderdelen.

6.1 Instructies voor onderhoud

6.1.1 Schoonmaak

VOORZICHTIG

Gevaar voor schade

• Gebruik nooit een stoomreiniger om de stoel schoon te maken.
  • Doorweek de bekleding niet.

De bekleding kan gereinigd worden door middel van een met warm water bevochtigd doek. Gebruik een milde commerciële detergent om hardnekkig vuil te verwijderen. Gebruik geen schurende schoonmaakmiddelen, sponzen of harde borstels.

6.2 Hergebruik

Voor ieder hergebruik dient de liftzetel te worden onderhouden, gedesinfecteerd en geïnspecteerd volgens de aanwijzingen in de onderhoudshandleiding.

6.3 Verwachte levensduur

De gemiddelde levensduur van uw liftzetel is 5 jaar. De levensduur zal toenemen of afnemen afhankelijk van de gebruiksfrequentie, rijomstandigheden en onderhoud.

6.4 Beëindiging van gebruik

Op het einde van de levensduur moet u de liftzetel vernietigen volgens de lokale milieuwetgeving. De beste manier om dit te doen, is de liftzetel te demonteren om het vervoer van de recycleerbare onderdelen te vergemakkelijken.

7 Technische specificaties

Onderstaande technische gegevens zijn enkel geldig voor deze rolstoel, met standaard instellingen en optimale omgevingscondities. Houd bij gebruik rekening met deze details. Deze waarden zijn niet meer van toepassing als uw rolstoel werd gewijzigd, of wanneer hij beschadigd of ernstig versleten is.

Merk	Vermeiren
Type	Liftzetel
Model	Montreal
Max. gebruikersgewicht	150 kg

Omschrijving	Afmetingen
Totale lengte (Zitpositie)	830 mm
Totale lengte (Ligpositie)	1520 mm
Gedemonteerde lengte (zonder rug)	820 mm
Totale breedte	850 mm
Totale massa	53.98 kg
Massa van zwaarste onderdeel	47.00 kg
Massa van gedemonteerde onderdelen	Backrest: 6.98 kg
Effectieve zitdiepte	510 mm
Effectieve zitbreedte	485 mm
Hoek zit (Zit / Lig / Lift)	+9° / +16° / -18°
Zithoogte aan voorste kant (Zit / Lift)	500 / 550 m
Totale hoogte (Zit / Lig / Lift)	1140 / 1060 / 1400 mm
Gedemonteerde hoogte (zonder rug)	640 mm
Rughoogte	700 mm
Hoek rug (Zit / Lig / Lift)	8° / 35° / -19°
Hoek beensteun (Zit / Lig / Lift)	-90° / -6° / -27°
Afstand armsteun tot zit	150 mm
Afstand tot muur	100 mm
Geluidsdruk	<53 Db
Power	220/230 V
AC/DC Adapter	Input: AC 100-240 V,50/60 HzOutput: DC29VMax. 10%, max 2 min
Beschermingsklasse motor	IP42
Spanning, Inschakeltijd	DC24V, Max. 10%, max 2 min/18 min
Beschermingsklasse bedieningsconsole	IP42
EMC-conformiteit	EN 61000-6-3: 2007, EN 61000-6-1: 2007
Opslag en gebruikstemperatuur	+5 °C tot +41 °C
Werkingstemperatuur van de elektronica	-10°C tot +40°C
Opslag en gebruiksluchtvochtigheid	30% tot 70%
We behouden ons het recht voor om technische wijzigingen te introduceren. Meettolerantie ± 15 mm /1,5 kg / 1,5°.
