BEDIENUNGSANLEITUNG Montreal Vermeiren

Hinweise für den Fachhändler

Diese Gebrauchsanweisung ist Bestand-teil des Produkts und ist bei jeder Produkts auszuhändigen.

Version: H, 2020-06

IT

Alle Rechte, auch an der Übersetzung, vorbehalten.

Kein Teil der Gebrauchsanweisung darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Genehmigung des Herausgebers reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.

1 Vorwort....2
2 Ihr Produkt....3

2.1 Zubehör 3

3 Vor der Benutzung 4

3.1 Bestimmungsgemäße Verwendung 4
3.2 Allgemeine Sicherheitshinweise....4
3.3 Symbole am Liftsessel 4
3.4 Transport und Lagerung....5

4 Benutzen des Liftsessels....6

4.1 Transfer in und aus dem Sessel....6
4.2 Komforteinstellungen 6

5 Installation und Anpassung 8

5.1 Werkzeuge 8
5.2 Lieferumfang 8
5.3 Zusammenbauen des Liftsessels 8

6 Wartung und Pflege....9

6.1 Wartungshinweise....9
6.2 Wiederbenutzung....9
6.3 Voraussichtliche Nutzungsdauer 9
6.4 Nutzungsende 9

7 Technische Daten ....10

DE

1 Vorwort

Herzlichen Glückwunsch! Sie sind nun Besitzer eines Vermeiren Liftsessels!

Dieser Liftsessel wurde von versierten und engagierten Mitarbeitern gefertigt. Er entspricht hinsichtlich Konstruktion und Fertigung den hohen Qualitätsstandards von Vermeiren.

Vielen Dank für Ihr Vertrauen in Produkte von Vermeiren. Dieses Handbuch soll Ihnen bei der Benutzung dieses Liftsessels und seiner Bedienmöglichkeiten helfen. Lesen Sie es daher bitte aufmerksam durch, um sich mit der Bedienung, den Fähigkeiten und Beschränkungen Ihres Liftsessels vertraut zu machen.

Sollten Sie nach der Lektüre dieses Handbuchs noch Fragen haben, können Sie sich jederzeit an Ihren Fachhändler wenden. Er wird Ihnen gerne in dieser Angelegenheit weiterhelfen.

Wichtiger Hinweis

Um Ihre Sicherheit zu gewährleisten und die Nutzungsdauer Ihres Produkts zu verlängern, sollten Sie es gut behandeln und regelmäßig überprüfen und/oder warten lassen.

Dieses Handbuch enthält die neuesten Produktentwicklungen. Vermeiren behält sich das Recht vor, Veränderungen an dieser Art von Produkt vorzunehmen, ohne eine Verpflichtung einzugehen, ähnliche bereits ausgelieferte Produkte anzupassen oder auszutauschen.

Die Abbildungen dienen zur Verdeutlichung der Anweisungen in diesem Handbuch. Das gezeigte Produkt kann in Details von Ihrem Produkt abweichen.

Verfügbare Informationen

Auf unserer Webseite http://www.vermeiren.com/ finden Sie stets die aktuellste Version der folgenden Informationen. Informieren Sie sich bitte regelmäßig auf dieser Website nach eventuell verfügbaren Aktualisierungen.

Sehbehinderte Menschen können sich die elektronische Version dieses Handbuchs herunterladen und mit Hilfe einer Sprachsyntheselösung („Text-to-Speech-Software“) vorlesen lassen.

Dieses Benutzerhandbuch Für Benutzer und Fachhändler

Servicehandbuch für Liftsessel Für Benutzer und Fachhändler

EG-Konformitätserklärung

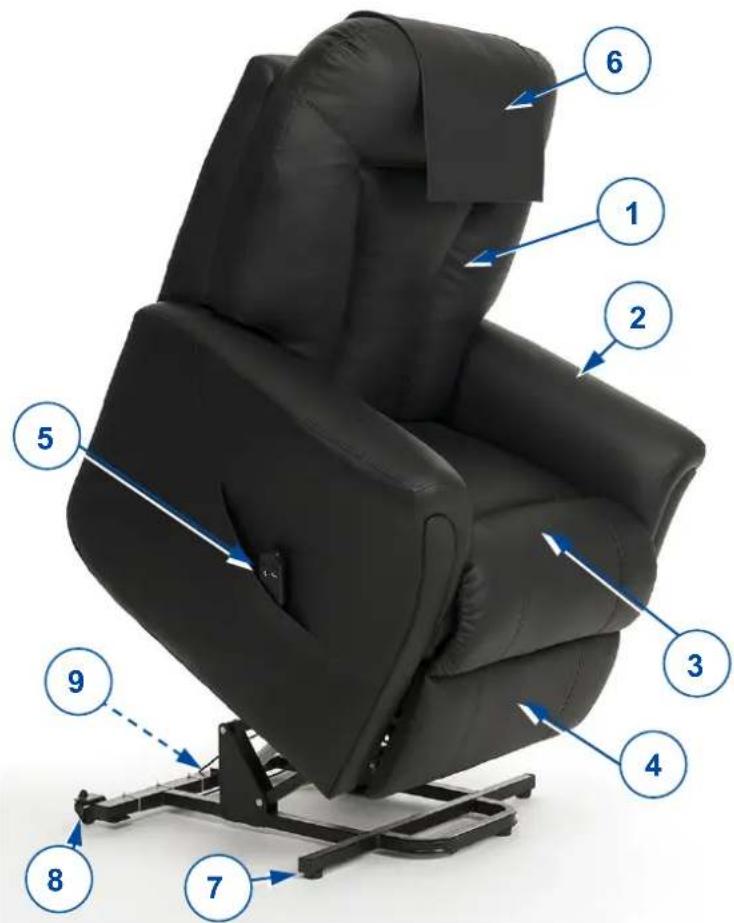

2 Ihr Produkt

Die Montreal Liftsessel bieten erstklassigen Sitzkomfort und ermöglichen dem Benutzer ein müheloses Aufstehen.

1 2 3 4 5 6 7 8 9

1. Rückenlehne
2. Armlehnen
3. Sitzfläche
4. Beinauflage
5. Steuerung
6. Kopfstützenüberzug
7. Fußteller
8. Rad
9. Typenschild

2.1 Zubehör

- 2 große Fußsteller für die hintere Seite des Untergestells

DE

3 Vor der Benutzung

3.1 Bestimmungsgemäße Verwendung

Dieser Kapitel enthält eine kurze Beschreibung der bestimmungsgemäßen Verwendung Ihres Liftsessels. Darüber hinaus enthalten die Anweisungen in den weiteren Abschnitten zusätzliche Warnhinweise. Auf diese Weise wollen wir Sie auf die Möglichkeit einer unsachgemäßen Benutzung hinweisen.

• Dieser Liftsessel ist die Benutzung im Innenbereich vorgesehen.
• Er ist ausschließlich dafür konzipiert und gefertigt, eine (1) Person mit einem Gewicht von maximal 150 kg zu tragen. Er ist nicht für andere Verwendungszwecke als den oben beschriebenen Verwendungszweck vorgesehen.
• Dieser Liftsessel ist für die Bedienung durch den Benutzer vorgesehen. Der Sessel eignet sich für ältere Menschen und Personen mit geschwächter Beinfunktion.
• Verwenden Sie ausschließlich von Vermeiren genehmigte Zubehör- oder Ersatzteile.
• Sehen Sie sich auch die technischen Daten und die Grenzen Ihres Liftsessels in Kapitel 7 an.
• Die Garantie für dieses Produkt beruht auf dessen normaler Benutzung und Wartung wie in diesem Handbuch beschrieben. Schäden an Ihrem Produkt, die auf unsachgemäße Benutzung oder mangelnde Wartung zurückzuführen sind, führen zum Erlöschen der Garantie.

3.2 Allgemeine Sicherheitshinweise

VORSICHT

Gefahr von Personen- und/oder Sachschäden

Bitte lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, da andernfalls Verletzungsgefahr besteht oder Ihr Liftsessel beschädigt werden könnte.

Beachten Sie bei der Benutzung die folgenden allgemeinen Warnhinweise:

• Achten Sie darauf, dass der Liftsessel auf ebenem Untergrund steht.
• Oberflächen können die Umgebungstemperaturen annehmen.
• Achten Sie darauf, dass sich die Kabel nicht verfangen.
• Sorgen Sie dafür, dass Kinder den Liftsessel nicht benutzen oder hiermit spielen, weil das Einklappen der Beinauflage zu Verletzungen führen kann.
• Setzen Sie sich nicht auf die Rückenlehne, die Armlehne oder die Beinauflage. Belasten Sie die Beinauflage nicht zu stark, wenn Sie sich auf den Sessel setzen oder vom Sessel erheben.
• Achten Sie darauf, dass genügend Platz zwischen dem Sessel und der Wand oder einem anderen Objekt vorhanden ist, wenn Sie die Rückenlehne und/oder die Beinauflage neigen.

• Bewegen Sie den Liftsessel nicht

• wenn sich der Liftsessel in der Liegeposition befindet.
• wenn der Liftsessel mit der Steckdose verbunden ist oder in Betrieb ist.

- Ihr Liftsessel wurde auf elektromagnetische Verträglichkeit geprüft und erfüllt die entsprechende Norm. Dennoch kann Ihr Sessel Einfluss auf Quellen elektromagnetischer Felder haben. Sollte eine unbeabsichtigte Bewegung erfolgen, trennen Sie das Netzkabel von dem Stromnetz.

3.3 Symbole am Liftsessel

Die nachstehend aufgeführten Symbole gelten für Ihren Liftsessel. Symbole sind in der entsprechenden ISO-Norm (ISO 7000, ISO 7001 und IEC 417) zu finden.

Maximalgewicht des Benutzers (in kg)

Nur für den Gebrauch in Innenräumen

Typbezeichnung

Einklemmgefahr

3.4 Transport und Lagerung

3.4.1 Transport

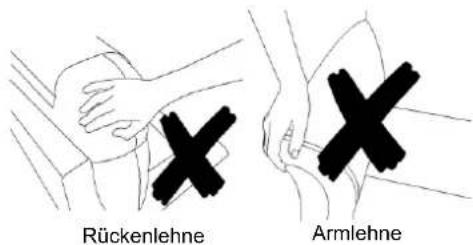

Ziehen Sie nicht an den Polstern der Rückenlehne oder Armlehne, um Ihren Liftsessel zu bewegen, auch nicht, wenn es nur um eine kurze Entfernung geht, weil hierdurch die Polsterung oder die Nähte reißen könnten.

Rückenlehne Armlehne

Um den Liftsessel zu bewegen, fassen Sie ihn am Untergestell (Seite und Boden des Sessels) an. Wenn der Sessel vom Boden angehoben werden muss, zum Beispiel, um ihn in einem Fahrzeug zu transportieren, heben Sie den Sessel mit mindestens 2 Personen an.

Um den Sessel einfacher in einem Fahrzeug transportieren zu können, kann die Rückenlehne demontiert werden (siehe Abschnitt 5.3.2).

Bewahren Sie die einzelnen Teile in einem getrennten Gepäckraum oder hinter dem Beifahrersitz auf.

Der Liftsessel sollte nur bewegt werden, wenn er sich in aufrechter Sitzposition befindet. Wenn sich der Sessel in der Hebeposition befindet, werden die Räder blockiert und der Sessel kann nicht bewegt werden.

3.4.2 Lagerung

VORSICHT

Beschädigungsgefahr

Achten Sie darauf, dass Ihr Liftsessel trocken untergebracht ist, um zu verhindern, dass sich Schimmel bildet oder die Polsterung beschädigt wird; siehe auch technische Details in Abschnitt 7.

DE

4 Benutzen des Liftsessels

VORSICHT

Verletzungsgefahr

• Lesen Sie bitte zunächst die vorhergehenden Abschnitte, um sich über die Benutzungsbedingungen zu informieren. Benutzen Sie den Sessel NICHT, bevor Sie al Anweisungen aufmerksam gelesen und vollständig verstanden haben.
• Im Zweifelsfall oder bei Fragen wenden Sie sich bitte an Ihren örtlichen Fachhändler, Ihren Pflegedienst oder technischen Berater, um Ihnen zu helfen.

VORSICHT

Gefahr von Personen- und/oder Sachschäden

- Achten Sie bei der Montage oder bei Einstellungen darauf, dass Finger, Kleidung, Gürtel, Schnallen oder Schmuck nicht von beweglichen Teilen erfasst werden.

4.1 Transfer in und aus dem Sessel

VORSICHT

Gefahr von Verletzungen oder Schäden

• Falls Sie den Vorgang allein nicht sicher bewältigen können, bitten Sie jemanden um Hilfe.
• Setzen Sie sich während des Transfers nicht auf die Beinauflage.
• Ziehen Sie nicht an den Armlehnen, um sich aus dem Sessel zu erheben; nutzen Sie die Aufstehfunktion.

Auf den Sessel setzen:

1. Stellen Sie den Sessel in die steilste Sitzposition und senken Sie die Beinauflage vollständig ab (siehe Abschnitt 4.2).
2. Begeben Sie sich zum Sessel.
3. Setzen Sie sich so auf die Sitzfläche, dass der untere Lendenbereich an der Rückenlehne anliegt
4. Stellen Sie den Sessel auf eine bequeme Sitzposition ein.

Aus dem Sessel aufstehen:

1. Stellen Sie den Sessel in die steilste Sitzposition und senken Sie die Beinauflage vollständig ab (siehe Abschnitt 4.2).
2. Benutzen Sie die Aufstehfunktion (siehe Abschnitt 4.2). Der Sessel wird jetzt leicht nach vorne angehoben, um Ihnen das Aufstehen zu erleichtern.

4.2 Komforteinstellungen

Um Ihre Sitzposition im Sessel anzupassen, halten Sie die Taste an der Steuerung gedrückt, bis die gewünschte Position erreicht ist.

Liftfunktion

Stufenlose Einstellung

• aus der Sitzposition in die Aufstehposition;
• aus der gestreckten Position in die Sitzposition.

Niederlegefunktion

Stufenlose Einstellung

• aus der Sitzposition in die gestreckte Position;

• aus der Aufstehposition in die Sitzposition.

Wenn der Liftsessel nicht benutzt wird, lassen Sie ihn in der aufrechten Sitzposition und nicht in der erhöhten Position.

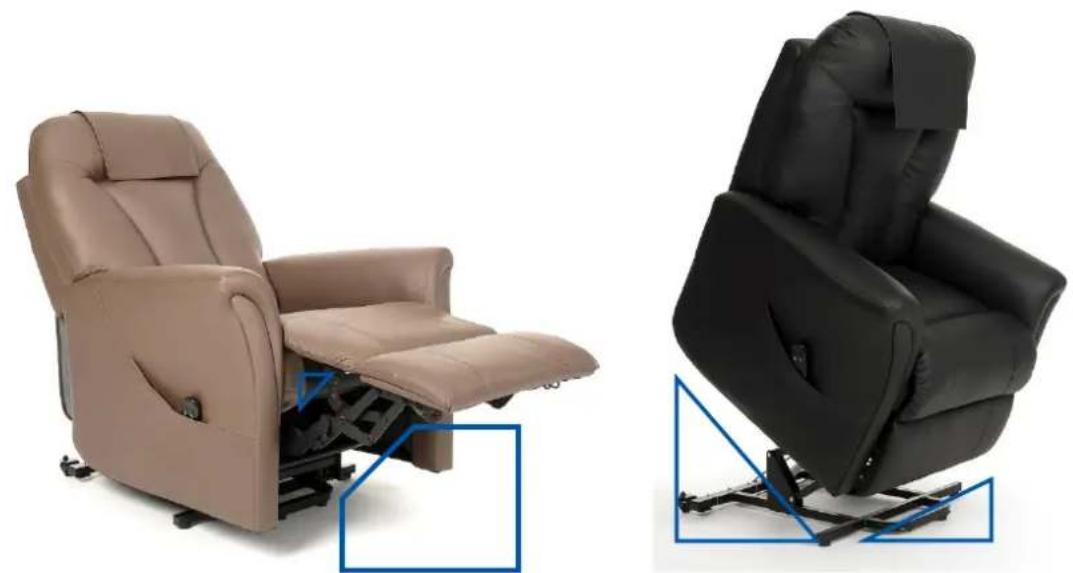

4.2.1 Zonen mit Einklemmgefahr

Das untere Bild zeigt die Sesselzonen, in denen Einklemmgefahr besteht. Achten Sie darauf, dass Ihre Kleidung, Ihre Finger oder andere Gegenstände nicht zwischen diesen beweglichen Teilen eingeklemmt werden.

5 Installation und Anpassung

WARNUNG

Gefahr von Personen- oder Sachschäden

• Verwenden Sie ausschließlich die in diesem Handbuch beschriebenen Einstellungen.
• Achten Sie bei der Montage oder bei Einstellungen darauf, dass Finger, Kleidung, Gürtel, Schnallen oder Schmuck nicht von beweglichen Teilen erfasst werden.

5.1 Werkzeuge

Zum Einrichten des Liftsessels werden keine Werkzeuge benötigt.

5.2 Lieferumfang

Packen Sie Ihr Produkt aus und kontrollieren Sie, ob die Lieferung vollständig ist. Folgende Teile müssen enthalten sein:

• Rückenlehne
  • Kopfstützenüberzug
• Steuerung
  • 4 Räder (optional: 2 Räder + 2 Fußsteller)
• Handbuch

- Rahmen mit Sitzfläche, Armlehnen, Beinauflage und Untergestell

Prüfen Sie Ihr Produkt auf Transportschäden. Sollten Sie nach der Auslieferung Schäden feststellen, kontaktieren Sie bitte den Spediteur.

5.3 Zusammenbauen des Liftsessels

Der Liftsessel wird bis auf die Rückenlehne und die Räder vollständig zusammengebaut ausgeliefert.

5.3.1 Montieren der Rückenlehne

1. Platzieren Sie die Rückenlehne mit den beiden Hülsen (1) auf den Platten (2), die an der Sitzfläche befestigt sind.
2. Drücken Sie von oben auf die Rückenlehne, bis sie einrastet.
3. Vergewissern Sie sich, dass die Rückenlehne fest sitzt, indem Sie sie leicht wieder nach oben ziehen. Wenn sich die Rückenlehne löst, wiederholen Sie die obigen Schritte.
4. Befestigen Sie die losen Rückenlehnenpolster mit Klettstreifen an dem Untergestell.

5.3.2 Abnehmen der Rückenlehne

1. Lösen Sie die Rückenlehnenpolster, indem Sie die Klettstreifen vom Untergestellt abziehen.
2. Ziehen Sie den Verriegelungsclip mit einem flachen Schraubendreher oder einem anderen Werkzeug nach oben. Ziehen Sie gleichzeitig die Rückenlehne nach oben, bis die beiden Verbindungsplatten freigegeben werden.
3. Heben Sie die Rückenlehne vom Untergestell ab.

5.3.3 Montieren der Räder

Der Liftsessel wird je nach gewählter Ausführung und Option mit einer unterschiedlichen Anzahl an Rädern ausgeliefert. Bringen Sie die Räder mit den im Lieferumfang enthaltenen Muttern (3) an.

6 Wartung und Pflege

Bei regelmäßiger Pflege wird Ihr Liftsessel in einem einwandfreien Zustand bleiben. Bezüglich des Wartungshandbuchs besuchen Sie die Vermeiren-Website: www.vermeiren.com.

VORSICHT

Gefahr von Personen- oder Sachschäden

Reparaturen und Erneuerungen dürfen nur von geschultem Personal und mit Original-Ersatzteilen von Vermeiren durchgeführt werden.

i Auf der letzten Seite dieses Handbuchs befindet sich ein Registrierungsformular, auf dem der Fachhändler jeden Service dokumentieren kann.

Die Wartungshäufigkeit hängt von der Häufigkeit und Intensität der Nutzung ab. Wenden Sie sich an Ihren Händler, um einen allgemeinen Zeitplan für Inspektion/Wartung/Reparatur zu vereinbaren.

Vor jeder Benutzung

Kontrollieren Sie folgende Punkte:

- Alle Komponenten: Sauber, vorhanden und nicht beschädigt oder verschlissen.

• Räder, Rückenlehne: Korrekt gesichert.

- Allgemeiner Zustand: Keine Verformung, Instabilität, Schwäche oder lose Verbindungen.

Wenden Sie sich wegen etwaiger Reparaturen oder Ersatzteile an Ihren Fachhändler.

6.1 Wartungshinweise

6.1.1 Reinigung

VORSICHT

Beschädigungsgefahr

• Benutzen Sie keinesfalls einen Dampfreiniger, um den Sessel zu reinigen.
  • Durchnässen Sie die Polsterung nicht.

Die Polsterung kann mit einem mit warmem Wasser angefeuchteten Tuch gereinigt werden. Verwenden Sie ein handelsübliches mildes Reinigungsmittel, um hartnäckigen Schmutz zu entfernen. Verwenden Sie keine scheuernden Reinigungsmittel oder -schwämme oder eine harte Bürste zum Reinigen.

6.2 Wiederbenutzung

Lassen Sie den Liftsessel vor jeder Wiederbenutzung desinfizieren, inspizieren und entsprechend den Anweisungen in der Wartungsanleitung warten.

6.3 Voraussichtliche Nutzungsdauer

Die durchschnittliche Nutzungsdauer Ihres Liftsessels beträgt 5 Jahre. Je nach Nutzungshäufigkeit und Wartung kann die Nutzungsdauer Ihres Liftsessels länger oder kürzer sein.

6.4 Nutzungsende

Am Ende seiner Nutzungsdauer muss Ihr Sessel gemäß den geltenden Umweltvorschriften entsorgt werden. Dazu wird er im besten Fall zerlegt, um den Transport wiederverwertbarer Teile zu erleichtern.

DE

7 Technische Daten

Die nachstehenden technischen Daten gelten für diesen Sessel nur bei Standardeinstellungen und optimalen Umgebungsbedingungen. Berücksichtigen Sie diese Details bei der Benutzung. Die Werte gelten nicht mehr, falls Ihr Sessel modifiziert wurde, beschädigt ist oder starke Verschleißerscheinungen aufweist.

Marke	Vermeiren
Typ	Liftsessel
Modell	Montreal
Max. Benutzergewicht	150 kg

Beschreibung	Abmessungen
Gesamtlänge (Sitzposition)	830 mm
Gesamtlänge (Liegeposition)	1520 mm
Länge demontiert (ohne Rückenlehne)	820 mm
Gesamtbreite	850 mm
Gesamtgewicht	53,98 kg
Gewicht des schwersten Teils	47,00 kg
Gewicht der abnehmbaren Teile	Rückenlehne: 6,98 kg
Effektive Sitztiefe	510 mm
Effektive Sitzbreite	485 mm
Sitzflächenwinkel (Sitzpos./Liegepos./Liftpos.)	+9° / +16° / -18°
Sitzflächenhöhe an der Vorderkante (Sitzpos./Liftpos.)	500 / 550 m
Gesamthöhe (Sitzpos./Liegepos./Liftpos.)	1140 / 1060 / 1400 mm
Höhe demontiert (ohne Rückenlehne)	640 mm
Rückenlehnenhöhe	700 mm
Rückenlehnenwinkel (Sitzpos./Liegepos./Liftpos.)	8° / 35° / -19°
Beinauflagenwinkel (Sitzpos./Liegepos./Liftpos.)	-90° / -6° / -27°
Abstand Armlehne-Sitz	150 mm
Abstand von der Wand	100 mm
Geräuschpegel	<53 Db
Stromversorgung	220/230 V
Netzadapter	Eingang: AC 100-240 V, 50/60 HzAusgang: DC29VMax. 10 %, max. 2 Min.
Schutzart Aktuator	IP42
Nennleistung, Einschaltdauer Aktuator	DC24V, Max. 10 %, max. 2 Min./18 Min.
Schutzart Handbedienung	IP42
EMV-Normen	EN 61000-6-3: 2007, EN 61000-6-1: 2007
Temperaturbereich für Benutzung und Lagerung	+5 °C bis +41 °C
Betriebstemperatur der Elektronik	-10 °C bis +40 °C
Luftfeuchtigkeitsbereich für Benutzung und Lagerung	30 % bis 70 %
Technische Änderungen vorbehalten. Messtoleranz: ±15 mm / 1,5 kg / 1,5 °
