NÁVOD K OBSLUZE Montreal Vermeiren

Pokyny pro specializovaného prodejce

Tento návod k obsluze je součástí dodávky a musí být součástí každého prodaného produktu.

Verze: A, 2020-06

Všechna práva vyhrazena, včetně překladu.

Šíření jakékoliv části tohoto katalogu jakýmkoliv způsobem (tisk, kopie, mikrofilm nebo jiný způsob) bez písemného souhlasu vydavatele, nebo zpracování, duplikace či distribuce prostřednictvím elektronických systémů je zakázáno.

VERMEIREN

English

Français

Nederlands

Deutch

Italiano

Español

Polski

Czech

User manual

1 Úvod....2
2 Tento výrobek....3

2.1 Příslušenství....3

3 Před použitím 4

3.1 Určené použití 4
3.2 Obecné bezpečnostní pokyny 4
3.3 Symboly na zvedacím křesle 4
3.4 Přeprava a uložení 5

4 Použití zvedacího křesla 6

4.1 Nasednutí do křesla a vysednutí z něj 6
4.2 Üpravy komfortu....6

5 Instalace a seřízení 8

5.1 Nástroje....8
5.2 Způsob dodání 8
5.3 Montáž zvedacího křesla 8

6 Údržba....9

6.1 Pokyny pro údržbu/servis....9
6.2 Znovupoužití výrobku 9
6.3 Životnost výrobku 9
6.4 Likvidace výrobku....9

7 Technické údaje....10

1 Úvod

Blahopřejeme! Nyní jste vlastníkem zvedacího křesla Vermeiren!

Toto zvedací křeslo bylo vyrobeno pečlivými pracovníky s kvalifikací. Navíc bylo navrženo a vyrobeno podle vysokých standardů kvality, nad nimiž dohlíží společnost Vermeiren.

Děkujeme za vaši důvěru ve výrobky společnosti Vermeiren. Tento návod slouží k tomu, aby vám pomáhal s použitím tohoto zvedacího křesla a jeho provozních možností. Řádně si jej přečtěte; pomůže vám seznámit se s provozem, schopnostmi a omezeními tohoto křesla.

Máte-li po přečtení tohoto návodu nějaké dotazy, obraťte se na svého odborného prodejce. Rád vám v této věci pomůže.

Důležitá poznámka

Aby byla zajištěna vaše bezpečnost a prodloužena životnost tohoto výrobku, věnujte mu řádnou péči a nechávejte jej pravidelně kontrolovat a opravovat.

Tento návod odráží nejnovější vývoj výrobku. Společnost Vermeiren má právo provádět změny tohoto typu výrobku, aniž by byla povinna upravit nebo nahradit podobné výrobky, které již byly dodány.

Obrázky slouží k objasnění pokynů v tomto návodu. Detaily výrobku na obrázcích se mohou od daného výrobku lišit.

Dostupné informace

Na naší webové stránce http://www.vermeiren.com/ naleznete vždy verzi návodu s aktuálními informacemi. Tyto webové stránky pravidelně navštěvujte pro případné aktualizace.

Osoby se zrakovým postižením si mohou stáhnout elektronickou verzi tohoto návodu, kterou jim může přečíst softwarová aplikace text-to-speech.

Tento návod k obsluze

Pro uživatele a odborného prodejce

Servisní příručka pro zvedací křesla

Pro uživatele a odborného prodejce

Prohlášení o shodě (ES)

2 Tento výrobek

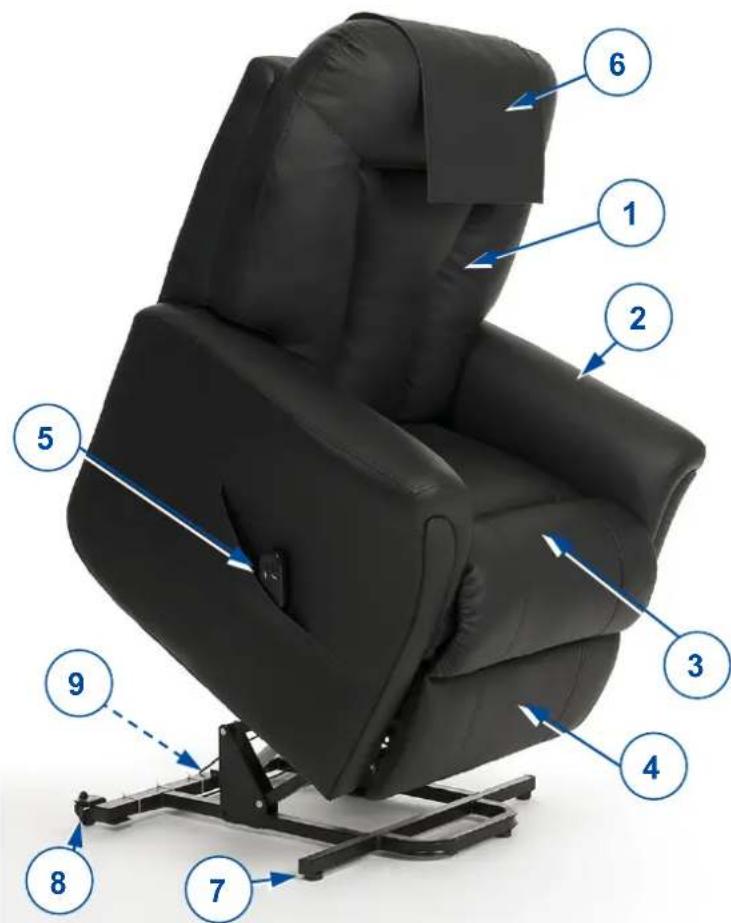

Zvedací křeslo Montreal poskytuje prvotřídní pohodlí při sezení a uživateli usnadňuje opětovné postavení na nohy.

1. Opěradlo
2. Loketní opěrky
3. Sedadlo
4. Nožní opěrka
5. Ovladač
6. Potah opěrky hlavy
7. Vodorovné seřízení
8. Kolečko
9. Identifikační štítek

2.1 Příslušenství

- 2 velká vodorovná seřízení pro zadní stranu dolního rámu

3 Před použitím

3.1 Určené použití

V tomto odstavci je uveden stručný popis zamýšleného použití tohoto zvedacího křesla. Dále jsou k pokynům v dalších odstavcích přidána příslušná varování. Tímto způsobem chceme upozornit na případné chybné použití, k němuž může dojít.

• Toto zvedací křeslo je určeno pro vnitřní použití.
• Toto zvedací křeslo je konstruováno a vyrobeno výhradně k sezení jedné (1) osoby o max. hmotnosti 150 kg. Není konstruováno pro jakýkoli jiný účel, než který je popsán výše.
• Toto zvedací křeslo je určeno k obsluze uživatelem. Křeslo je vhodné pro seniory a osoby s oslabenou funkcí nohou.
• Používejte pouze příslušenství a náhradní díly schválené společností Vermeiren.
• Přečtěte si všechny technické detaily a omezení tohoto zvedacího křesla v kapitole 7.
• Záruka na tento výrobek je založena na běžném použití a údržbě, jak je to popsáno v tomto návodu. V případě poškození výrobku způsobeného nesprávným použitím či absencí údržby tato záruka zanikne.

3.2 Obecné bezpečnostní pokyny

POZOR

Riziko zranění anebo poškození

Přečtěte si pokyny v tomto návodu a postupujte podle nich. Jinak může dojít k vašemu zranění nebo k poškození zvedacího křesla.

Při použití mějte na paměti následující obecná upozornění:

• Ověřte, že je zvedací křeslo umístěno na rovné podlaze.
• Povrchy mohou přijímat teploty okolí.
• Ověřte, že nemůže dojít ke skřípnutí kabelů.
• Nedovolte dětem používat křeslo nebo si s ním hrát, protože sklopná nožní opěrka může způsobit zranění.
• Nesedejte si na opěradlo, loketní opěrku ani nožní opěrku. Při usedání do křesla nebo jeho opouštění se příliš neopírejte o nožní opěrku.
• Při naklánění opěradla anebo nožní opěrky ověřte, že je dostatečný prostor mezi křeslem a zdí či jiným předmětem.
  • Zvedacím křeslem nehýbejte:

○ když je zvedací křeslo v poloze pro ležení;
○ když je zvedací křeslo připojeno k el. zásuvce nebo když je v provozu.

- Toto zvedací křeslo bylo testováno na elektromagnetickou kompatibilitu a danému standardu vyhovuje. Nicméně zdroje elektromagnetických polí by mohly toto křeslo ovlivnit. Pokud by došlo k nechtěnému pohybu, odpojte jeho napájecí kabel od el. sítě.

3.3 Symboly na zvedacím křesle

Tohoto zvedacího křesla se týkají symboly v následujícím seznamu. Symboly lze vyhledat v příslušné normě ISO (ISO 7000, ISO 7001 a IEC 417).

Max. hmotnost uživatele v kg

Pouze pro použití v interiéru

Typové označení

Nebezpečí skřípnutí

3.4 Přeprava a uložení

3.4.1 Přeprava

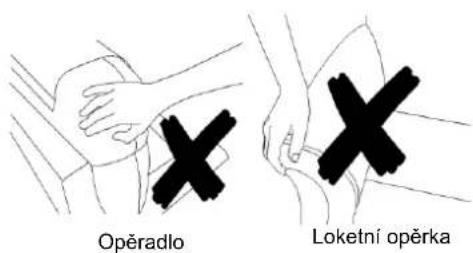

Pro posun zvedacího křesla ani na malou vzdálenost netahejte za polštáře opěradla či loketních opěrek, jinak může dojít k roztržení čalounění nebo prošívání.

Opěradlo Loketní opěrka

Pro posun zvedacího křesla uchopte jeho dolní rám (boční a spodní část křesla). Je-li potřeba křeslo zvednout ze země, např. pro jeho přepravu ve vozidle, musejí křeslo zvedat alespoň 2 osoby.

Pro snazší přepravu ve vozidle je možné demontovat opěradlo (viz odst. 5.3.2). Uložte jednotlivé součásti do odděleného zavazadlového prostoru nebo za sedadlo spolujezdce.

Zvedací křeslo se smí posouvat jen v případě, že je ve vzpřímené poloze sezení. Je-li křeslo v poloze zvednutí, jsou kolečka zabrzděna a křeslem nelze pohybovat.

3.4.2 Skladování

Riziko poškození

Zajistěte, aby bylo zvedací křeslo skladováno v suchu, aby nemohlo dojít k výskytu plísní a k poškození čalounění. Víz také technické podrobnosti v odst. 7.

4 Použití zvedacího křesla

POZOR

Riziko zranění

• Nejprve si přečtěte předchozí kapitoly a seznamte se se zamýšleným použitím. Křeslo NIKDY nepoužívejte, dokud si nepřečtete a plně neporozumíte všem pokynům.
• V případě pochybností či dotazů bez obav požádejte svého místního odborného prodejce, poskytovatele péče nebo technického poradce o pomoc.

POZOR

Riziko zranění anebo poškození

- Zajistěte, aby při montáži, použití nebo seřizování nedošlo k zachycení prstů, oděvů, pásků, přezek či šperků v pohyblivých částech.

4.1 Nasednutí do křesla a vysednutí z něj

POZOR

Riziko zranění či poškození

• Nemůžete-li přesun provést bezpečně, požádejte někoho o asistenci.
• Během přenosu neseďte na nožní opěrce.
• Chcete-li se zvednout z křesla, netahejte za loketní opěrky; použijte funkci zvednutí.

Usednutí do křesla:

1. Uvedte křeslo do nejvíce vzpřímené polohy sezení a plně snižte nožní opěrku (viz odst. 4.2).
2. Přesuňte se na křeslo.
3. Sedněte si na sedadlo a dolní část zad opřete o opěradlo.
4. Seřid'te křeslo do pohodlné polohu sezení.

Opuštění křesla:

1. Uvedte křeslo do nejvíce vzprímené polohy sezení a plně snižte nožní opěrku (viz odst. 4.2).
2. Použijte funkci zvednutí (viz odst. 4.2). Křeslo je nyní mírně zvednuto dopředu k usnadnění vašeho stání.

4.2 Úpravy komfortu

Pro úpravu polohy sezení v křesle držte stisknuté tlačítko na ovladači, dokud nedosáhne potřebné polohy.

Funkce zvednutí

Plynulé seřízení:

• z polohy sezení do polohy stání;
- z polohy natažení do polohy sezení.

Funkce položení

Plynulé seřízení:

• z polohy sezení do polohy natažení;
• z polohy stání do polohy sezení.

Pokud zvedací křeslo nepoužíváte, ponechte jej ve vzpřímené poloze sezení a nikoli ve zvednuté poloze.

4.2.1 Zóny skřípnutí

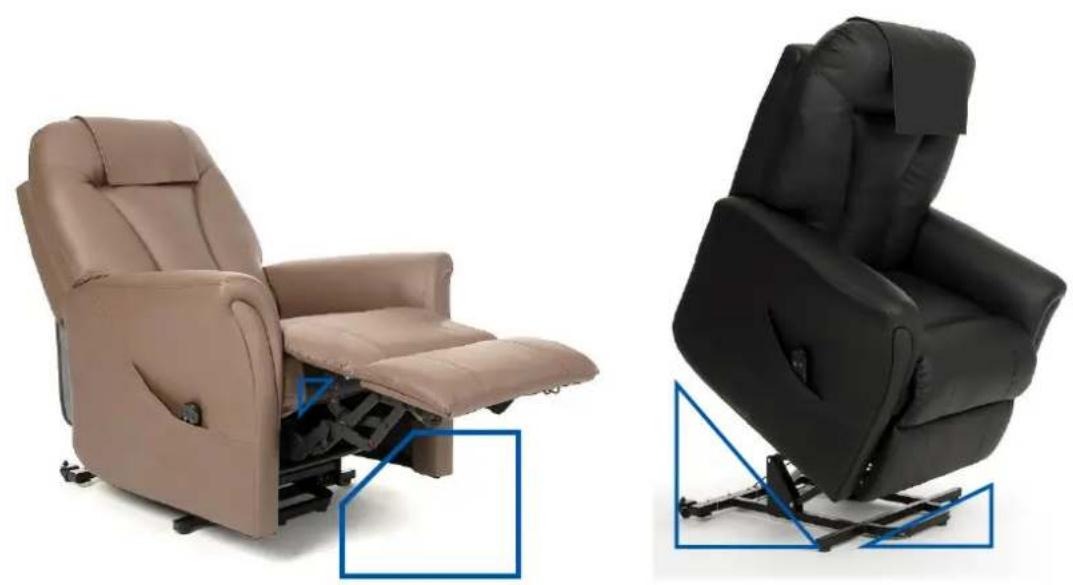

Následující obrázek ukazuje možné zóny skřípnutí u tohoto zvedacího křesla. Dbejte zvýšené opatrnosti, abyste si neskřípli oděv, prsty či jiné předměty mezi tyto pohyblivé součásti.

5 Instalace a seřízení

VAROVÁNÍ

Riziko zranění či poškození

• Používejte pouze nastavení popsaná v tomto návodu.
• Zajistěte, aby při montáži, použití nebo seřizování nedošlo k zachycení prstů, oděvů, pásků, přezek či šperků v pohyblivých částech.

5.1 Nástroje

K nastavení zvedacího křesla nejsou potřeba žádné nástroje.

5.2 Způsob dodání

Vybalte výrobek a ověřte, zda jde o kompletní dodávku. Balení by mělo obsahovat následující položky:

• Rám se sedadlem, loketní opěrky, nožní opěrku a dolní rám
- Opěradlo
- Potah opěrky hlavy
- Ovladač
- 4 kolečka (volitelné: 2 kolečka + 2 vodorovná seřízení)
• Návod

Ověřte, zda výrobek nebyl poškozen přepravou. Zjistíte-li po dodání jakékoli škody, obraťte se na dopravce.

5.3 Montáž zvedacího křesla

Zvedací křeslo se dodává plně sestavené s výjimkou opěradla a koleček.

5.3.1 Montáž opěradla

1. Umístěte opěradlo dvěma manžetami (1) na destičky (2) upevněné k sedadlu.
2. Tlačte na horní stranu opěradla, dokud nedojde k jeho zaaretování.
3. Ověřte řádné zajištění opěradla jeho opětovným povytažením nahoru. Dojde-li k uvolnění opěradla, zopakujte výše uvedené kroky.
4. Volné čalounění opěradla přichytte k dolnímu rámu pomocí pásků se suchým zipem.

5.3.2 Demontáž opěradla

1. Uvolněte čalounění opěradla odtržením pásků se suchým zipem od dolního rámu.
2. Plochým šroubovákem či jiným nástrojem vytáhněte aretační klip nahoru. Zároveň s tím tahejte opěradlo nahoru, dokud se neuvolní obě spojovací destičky.
3. Vytáhněte opěradlo z dolního rámu.

5.3.3 Montáž koleček

Zvedací křeslo se dodává s několika kolečky v závislosti na vybrané verzi a volbě. K upevnění koleček na místo slouží matice (3), které jsou součástí dodávky.

i Pravidelná péče zajistí, že bude zvedací křeslo udržováno v dokonale funkčním stavu. Návod k údržbě viz webové stránky společnosti Vermeiren: www.vermeiren.com.

POZOR

Riziko zranění a poškození

Opravy a výměny smějí provádět pouze vyškolené osoby. Přitom je třeba používat pouze originální náhradní díly společnosti Vermeiren.

i Poslední stránka tohoto návodu obsahuje registrační formulář pro odborného prodejc který zapíše každý servis.

Servisní intervaly závisejí na intenzitě a frekvenci používání. Požádejte svého prodejce o společnou dohodu na rozvrhu kontrol/údržby/servisu/oprav.

Před každým použitím

Zkontrolujte následující body:

• Všechny části: Čisté, přítomné a nepoškozené či neopotřebované.
- Kolečka, opěradlo: Dobré zajištění.
- Celkový stav: Žádná deformace, nestabilita, zeslabení nebo uvolněné spoje.

Pro případné opravy či výměny částí se obrat'te na svého odborného prodejce.

6.1 Pokyny pro údržbu/servis

6.1.1 Čištění

POZOR

Riziko poškození

• K čištění křesla nikdy nepoužívejte parní čistič.
- Čalounění nenamáčejte.

Čalounění lze čistit textilií navlhčenou v teplé vodě. K odstranění odolnějších nečistot použijte mírný komerční detergent. K čištění nepoužívejte abrazivní čisticí prostředky, houbičku ani tvrdý kartáč.

6.2 Znovupoužití výrobku

Před každým dalším použitím nechte zvedací křeslo dezinfikovat, zkontrolovat a provést servis podle pokynů v návodu k údržbě.

6.3 Životnost výrobku

Průměrná životnost tohoto zvedacího křesla je 5 let. V závislosti na četnosti použití a údržbě se životnost tohoto křesla prodlouží nebo zkrátí.

Po skončení životnosti musí být křeslo zlikvidováno podle místní legislativy pro životní prostředí. Nejlepším způsobem likvidace je rozebrání křesla pro usnadnění přepravy recyklovatelných součástí.

7 Technické údaje

Technické údaje uvedené níže platí pouze pro toto křeslo při standardních nastaveních a optimálních podmínách okolí. Během používání berte tyto údaje v úvahu. Pokud bylo toto zvedací křeslo upraveno, poškozeno nebo došlo k jeho velkému opotřebení, nebudou tyto hodnoty platné.

Značka	Vermeiren
Typ	Zvedací křeslo
Model	Montreal
Max. hmotnost uživatele	150 kg

Popis	Rozměry
Celková délka (poloha sezení)	830 mm
Celková délka (nakloněná poloha)	1520 mm
Demontovaná délka (bez opěradla)	820 mm
Celková šířka	850 mm
Celková hmotnost	53.98 kg
Hmotnost nejtěžší části	47.00 kg
Hmotnost snímatelných částí	Opěradlo: 6,98 kg
Efektivní hloubka sedadla	510 mm
Efektivní šířka sedadla	485 mm
Úhel roviny sedadla (sezení / naklonění / zvednutí)	+9° / +16° / -18°
Výška povrchu sedadla na předním okraji (sezení / zvednutí)	500 / 550 m
Celková výška (sezení / naklonění / zvednutí)	1140 / 1060 / 1400 mm
Demontovaná výška (bez opěradla)	640 mm
Výška opěradla	700 mm
Úhel opěradla (sezení / naklonění / zvednutí)	8° / 35° / -19°
Úhel nožní opěrky (sezení / naklonění / zvednutí)	-90° / -6° / -27°
Vzdálenost loketní opěrky od sedadla	150 mm
Vzdálenost od zdi	100 mm
Úroveň hluku	<53 dB
Napájení	220/230 V
Adaptér ~/=	Vstup: 100 – 240 V~50/60 HzVýstup: 29 V=Max. 10 %, max. 2 min
Stupeň krytí akčního členu	IP42
Jmenovitý příkon, akční člen provozního cyklu	24 V=, max. 10 %, max. 2 min/18 min
Stupeň krytí	IP42
Shoda s EMK	EN 61000-6-3: 2007, EN 61000-6-1: 2007
Teplota skladování a používání	+5 °C až +41 °C
Provozní teplota elektroniky	-10 °C až +40 °C
Vlhkost skladování a používání	30 až 70 %
Vyhrazujeme si právo na zavádění technických změn. Tolerance měření ±15 mm / 1,5 kg / 1,5°.
