MANUAL DE USUARIO Montreal Vermeiren

MANUAL DE INSTRUCCIONES

INSTRUKCJA OBS ŁUGI

NÁVOD K OBSLUZE

MANUAL DE INSTRUC INSTRUKCJA OB NÁVOD K OI

EN

Instrucciones destinadas a los distribuidores especializados

El presente manual de instrucciones es parte integrante del producto y se debe adjuntar a todas las producto que se vendan.

Versión: H, 2020-06

PL

Todos los derechos reservados, incluidos los de la traducción.

Se prohíbe la reproducción total o parcial del presente manual de cualquier forma (impresión, fotocopia, microfilm o cualquier otro procedimiento), así como la edición, copia o distribución empleando sistemas electrónicos, sin el permiso escrito del editor.

Manual de instrucciones

Instrukcja obsługi

Návod k obsluze

1 Introducción....2
2 Su producto....3

2.1 Accesorios 3

3 Antes de su uso....4

3.1 Uso previsto 4
3.2 Instrucciones generales de seguridad....4
3.3 Símbolos presentes en el sillón elevador....4
3.4 Transporte y almacenamiento....5

4 Utilización del sillón elevador....6

4.1 Traslado hacia y fuera del sillón....6
4.2 Ajustes de comodidad....6

5 Instalación y ajustes....8

5.1 Herramientas....8
5.2 Entrega 8
5.3 Montaje del sillón elevador....8

6 Mantenimiento....9

6.1 Instrucciones de mantenimiento....9
6.2 Reutilizar....9
6.3 Vida útil prevista....9
6.4 Fin de vida útil 9

7 Especificaciones técnicas ....10

1 Introducción

¡Felicidades! Es usted el propietario de un sillón elevador Vermeiren.

Este sillón elevador ha sido fabricado por personal experto y cualificado. Se ha diseñado y fabricado según los más altos estándares de calidad, implementados por Vermeiren.

Le agradecemos su confianza en los productos Vermeiren. Le ofrecemos este manual para ayudarle en la utilización de su sillón elevador y sus opciones de manejo. Léalo detenidamente. Le ayudará a familiarizarse con el manejo, las capacidades y limitaciones de su sillón elevador.

Si todavía tiene alguna duda después de leer este manual, contacte con su distribuidor especializado, estará encantado de ayudarle.

Nota importante

Para garantizar su seguridad y prolongar la vida útil de su producto, cuídelo bien y asegúrese de realizar revisiones y mantenimientos de manera regular.

Este manual refleja los desarrollos más recientes del producto. Vermeiren se reserva el derecho a implementar cambios en este tipo de producto sin que ello suponga obligación alguna de adaptar o cambiar productos similares previamente entregados.

Las imágenes están presentes para clarificar las instrucciones contenidas en este manual. Los detalles del producto mostrado pueden variar con su producto.

Información disponible

En nuestro sitio web http://www.vermeiren.com/ siempre encontrará la versión más reciente de la siguiente información. Consulte este sitio web de manera regular para estar al tanto de posibles actualizaciones.

Las personas con discapacidad visual pueden descargarse la versión electrónica del manual y utilizar un software de síntesis de voz para poder oír su contenido.

Este manual de usuario

Para el usuario y el distribuidor especializado

Manual de mantenimiento para sillones elevadores

Para el usuario y el distribuidor especializado

Declaración CE de conformidad

2 Su producto

El sillón elevador Montreal proporciona una comodidad de asiento de primera clase y ayuda al usuario a levantarse más fácilmente.

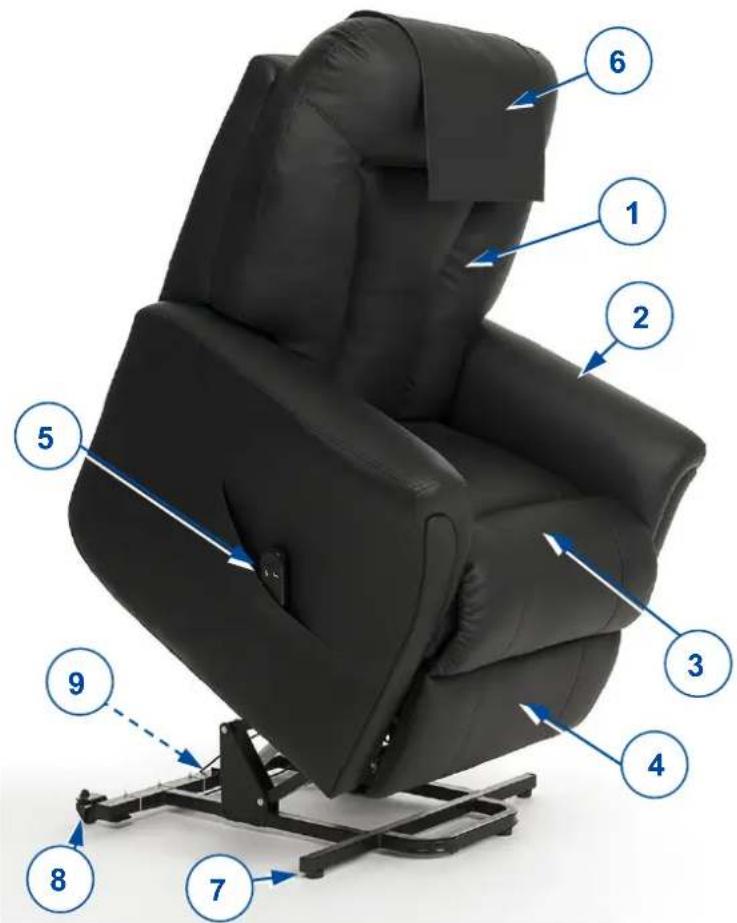

6 1 2 5 3 4 9 8 7

1. Respaldo
2. Reposabrazos
3. Asiento
4. Reposapiernas
5. Mando
6. Funda del reposacabezas
7. Nivelador
8. Rueda
9. Placa de identificación

2.1 Accesorios

- 2 niveladores grandes en la parte trasera del bastidor inferior

3 Antes de su uso

3.1 Uso previsto

Este párrafo describe brevemente el uso previsto del sillón elevador. También se incluyen avisos pertinentes a las instrucciones en otros párrafos. De esta manera se pretende avisar al usuario de un eventual mal uso del sillón elevador.

• El sillón elevador es apto para su uso en interiores.
• El sillón elevador está diseñado y fabricado exclusivamente para acomodar a una (1) persona con un peso máximo de 150 kg. No está diseñado para transportar mercancías u objetos, o para otros usos que no sean los descritos anteriormente.
• El sillón elevador está destinado a ser operado por el usuario. El sillón es apto para personas mayores y personas con una función debilitada de las piernas.
• Utilizar sólo accesorios y piezas de repuesto aprobados por Vermeiren.
• Consultar todos los detalles técnicos y las limitaciones del sillón elevador en el capítulo 7.
• La garantía de este producto se basa en el uso y mantenimiento normales descritos en este manual. La garantía se invalida si el producto sufre cualquier daño causado por un uso indebido o falta de mantenimiento.

3.2 Instrucciones generales de seguridad

PRECAUCIÓN

Riesgo de lesiones y daños

Lea y siga las instrucciones contenidas en este manual. De no seguirlas, puede acabar lesionándose a sí mismo, o acabar rompiendo el sillón elevador.

Tener en cuenta las siguientes advertencias durante su utilización:

• Asegurarse de que el sillón elevador está colocado en una superficie nivelada.
• Las superficies del sillón pueden llegar a alcanzar las temperaturas del entorno.
• Asegurarse que no queda atrapado ningún cable.
• No permitir que los niños usen o jueguen con el sillón, ya que el reposapiernas plegable podría ocasionar lesiones.
• No sentarse en el respaldo, reposabrazos o reposapiernas. No apoyarse excesivamente sobre el reposapiernas al sentarse o levantarse del sillón.
• Al inclinar el respaldo o el reposapiernas, asegurarse de que hay suficiente espacio entre el sillón y el muro u otros objetos.

- No mover el sillón elevador

o cuando está en la posición de tumbado.
o cuando está conectado a la toma de corriente o cuando está en funcionamiento.

- Se han realizado pruebas sobre la compatibilidad electromagnética del sillón elevador y cumple con los estándares. Sin embargo, puede que su sillón influya en fuentes de campos magnéticos. Si ocurriese algún movimiento inesperado, desenchufar el cable de alimentación de la toma.

3.3 Símbolos presentes en el sillón elevador

Los símbolos de la siguiente lista son aplicables al sillón elevador. Los símbolos se encuentran en la norma ISO pertinente (ISO 7000, ISO 7001 y IEC 417).

Peso máximo del usuario en kg

Uso exclusivo en interiores

Tipo de modelo

Riesgo de aprisionamiento

3.4 Transporte y almacenamiento

3.4.1 Transporte

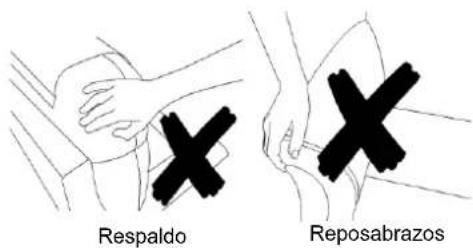

No tirar del respaldo o de las almohadillas del reposabrazos para desplazar el sillón elevador, incluso aunque sea para una pequeña distancia, ya que podría rasgar la tapicería o las costuras.

Respaldo Reposabrazos

Sujetar el bastidor inferior del sillón elevador (lateral y parte inferior del sillón) para moverlo. Si se tiene que levantar el sillón del suelo para, por ejemplo, transportarlo en un vehículo, levantar el sillón con por lo menos 2 personas.

Para facilitar su transporte en un vehículo, se puede desmontar el respaldo (véase §5.3.2). Almacenar las piezas sueltas en un

portaequipajes aparte o detrás del asiento del pasajero.

El sillón elevador sólo debe desplazarse cuando está en la posición de sentado erguida. Cuando la silla está en la posición de elevado, las ruedas se bloquean y no se puede mover el sillón.

3.4.2 Almacenamiento

PRECAUCIÓN

Riesgo de daños

Asegurarse de que el sillón elevador se almacena en un lugar seco para evitar el crecimiento de moho o que se dañe la tapicería, véanse también los detalles técnicos en § 7.

4 Utilización del sillón elevador

PRECAUCIÓN

Riesgo de lesiones

• Leer antes los capítulos anteriores e informarse sobre el uso previsto. NO utilizar el sillón si no se han leído detenidamente y entendido completamente todas las instrucciones.
• En caso de dudas, contacte con su distribuidor especializado local, proveedor de cuidados o asesor técnico para recibir asesoramiento.

PRECAUCIÓN

Riesgo de lesiones y daños

- Asegurarse de que dedos, ropa, cinturones, hebillas o joyas no queden atrapados por piezas movibles durante su montaje, uso o ajuste.

4.1 Traslado hacia y fuera del sillón

PRECAUCIÓN

Riesgo de lesiones o daños

• En caso de que no se pueda hacer el traslado de manera segura, pedir ayuda a alguien.
• No sentarse en el reposapiernas durante el traslado.
• No tirar de los reposabrazos para levantarse del sillón; utilizar la función de levantado.

Para sentarse en el sillón:

1. Colocar el sillón en la posición más erguida y bajar completamente el reposapiernas (véase §4.2).
2. Trasladarse al sillón.
3. Sentarse en el asiento apoyando la zona lumbar contra el respaldo.
4. Ajustar el sillón a una posición de sentado cómoda.

Para levantarse del sillón:

1. Colocar el sillón en la posición más erguida y bajar completamente el reposapiernas (véase §4.2).
2. Usar la función de levantado (véase §4.2). La silla se inclinará levemente hacia delante para ayudarle a levantarse fácilmente.

4.2 Ajustes de comodidad

Para ajustar la posición de asiento del sillón, mantener pulsado el botón del mando hasta conseguir la posición deseada.

Función de elevado

Ajuste sin escalonamientos

• de la posición de sentado a la posición de levantado;
• de la posición extendida a la posición de sentado.

Función de tumbado

Ajuste sin escalonamientos

• de la posición de sentado a la posición extendida
• de la posición de levantado a la posición de sentado.

Cuando no se esté usando el sillón elevador, mantenerlo en la posición de sentado erguida y no en la posición elevada.

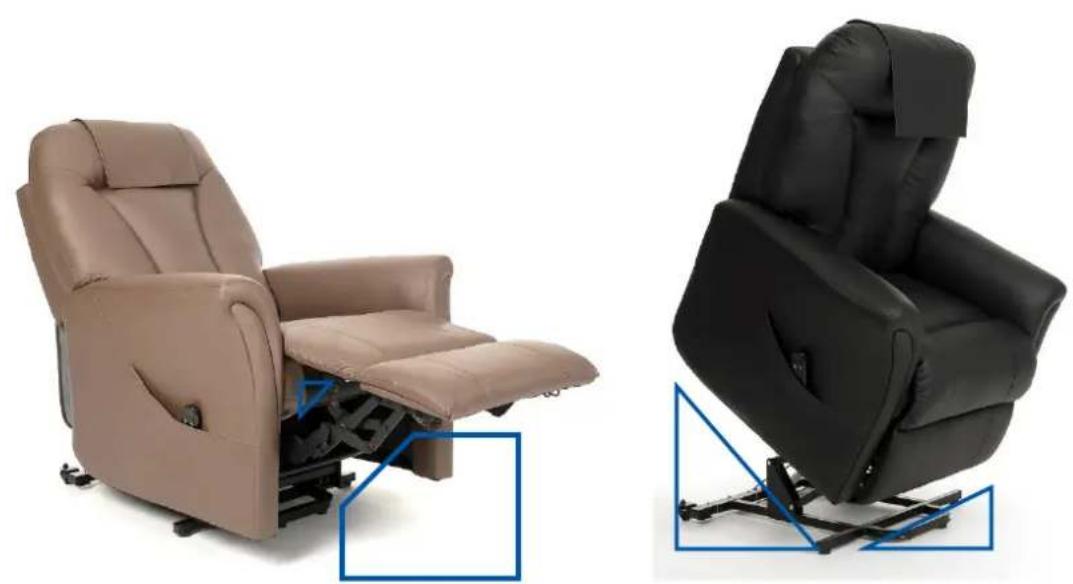

4.2.1 Zonas de atrapamiento

La imagen a continuación muestra las posibles zonas de atrapamiento del sillón elevador. Tener mucho cuidado de no dejar que se atrapen ropa, dedos u otros objetos entre estas piezas móviles.

5 Instalación y ajustes

AVISO

Riesgo de lesiones o daños

ES

• Sólo utilizar la configuración descrita en este manual.
• Asegurarse de que dedos, ropa, cinturones, hebillas o joyas no queden atrapados por piezas movibles durante su montaje, uso o ajuste.

5.1 Herramientas

No se necesitan herramientas para montar el sillón.

5.2 Entrega

Desembalar el producto y verificar que la entrega está completa. Las siguientes piezas vienen incluidas en la entrega:

• Bastidor con asiento, reposabrazos, reposapiernas y bastidor inferior
• Respaldo
• Funda del reposacabezas
• Mando
  • 4 ruedas (Opcional: 2 ruedas + 2 niveladores)
• Manual

Compruebe que el producto no haya sufrido daños durante el transporte. Si detectase algún defecto en el producto tras su entrega, contacte con el transportista.

5.3 Montaje del sillón elevador

El sillón elevador se entrega completamente montado a excepción del respaldo y las ruedas.

5.3.1 Montaje del respaldo

1. Colocar el respaldo con los dos manguitos (1) en las placas (2) montadas en el asiento.
2. Empujar la parte superior del respaldo hacia abajo hasta oír un clic.
3. Asegurarse de que el respaldo está bien fijado tirando levemente hacia arriba de él. Si se suelta el respaldo, repetir los pasos anteriores.
4. Sujetar la tapicería suelta del respaldo al bastidor inferior usando las tiras de velcro.

5.3.2 Retirar el respaldo

1. Soltar la tapicería del respaldo tirando de las tiras de velcro en el bastidor inferior.
2. Utilizar un destornillador plano u otra herramienta para tirar del clip de seguridad hacia arriba. Al mismo tiempo, tirar hacia arriba del respaldo hasta que se suelten las dos placas de conexión.
3. Retirar el respaldo del bastidor inferior.

5.3.3 Montaje de las ruedas

El sillón elevador se entrega con un número de ruedas según la versión y opción elegidas. Para fijar las ruedas, utilizar las tuercas (3) incluidas en la entrega.

i Un mantenimiento regular asegura que el sillón elevador permanezca en perfecto estado. Para consultar el manual de mantenimiento, visitar el sitio web de Vermeiren: www.vermeiren.com.

PRECAUCIÓN

Riesgo de lesiones y daños

Cualquier reparación o cambios sólo pueden llevarse a cabo por personal debidamente cualificado y sólo pueden utilizarse piezas de recambio Vermeiren originales.

La última página de este manual contiene un formulario de registro para que el distribuidor especializado pueda registrar cada mantenimiento.

La frecuencia de los mantenimientos depende de la frecuencia e intensidad de uso. Póngase en contacto con su distribuidor para acordar un horario común para realizar inspecciones, mantenimientos y reparaciones.

Antes de cada uso

Inspeccionar los siguientes aspectos:

• Todas las piezas: Limpias, presentes y sin daños o desgastes.
  • Ruedas, respaldo: Bien asegurados.

- Condición general: Sin deformaciones, inestabilidad, debilidad o conexiones sueltas.

Ponerse en contacto con el distribuidor especializado para posibles reparaciones o sustitución de piezas.

6.1 Instrucciones de mantenimiento

6.1.1 Limpieza

PRECAUCIÓN

Riesgo de daños

• No utilizar nunca una limpiadora de vapor para limpiar el sillón.
• No remojar la tapicería.

Se puede limpiar la tapicería usando un paño humedecido con agua caliente. Utilizar un detergente comercial suave para retirar suciedad persistente. No utilizar productos de limpieza abrasivos, ni un cepillo duro para limpiarla.

6.2 Reutilizar

Antes de reutilizar el sillón elevador de ruedas, desinfectarlo, inspeccionarlo y hacer que pase por un mantenimiento según las instrucciones en el manual de mantenimiento.

6.3 Vida útil prevista

La vida útil media del sillón elevador es de 5 años. La vida útil del sillón aumentará o disminuirá dependiendo de la frecuencia de uso y el mantenimiento.

6.4 Fin de vida útil

Al final de la vida útil, deberá desechar el sillón siguiendo las leyes medioambientales de su localidad. Para transportar materiales reciclables del sillón de manera más cómoda, se recomienda que se desmonte primero.

7 Especificaciones técnicas

Los datos técnicos expuestos a continuación son sólo válidos para este sillón, con configuración estándar y en condiciones ambientales óptimas. Tener en cuenta estos datos durante la utilización del sillón elevador. Los valores aquí expuestos dejarán de ser aplicables si el sillón ha sido modificado, se ha dañado, o sufre de un desgaste intenso.

Marca	Vermeiren
Tipo	Sillón elevador
Modelo	Montreal
Peso máximo del ocupante	150 kg

Descripción	Dimensiones
Longitud total (posición Sentado)	830 mm
Longitud total (posición Recinado)	1520 mm
Longitud desmantelado (sin respaldo)	820 mm
Anchura total	850 mm
Peso total	53,98 kg
Peso de la parte más pesada	47,00 kg
Peso de las piezas desmontables	Respaldo: 6,98 kg
Profundidad efectiva del asiento	510 mm
Ancho efectivo del asiento	485 mm
Ángulo plano del asiento (Sentado / Recinado / Elevado)	+9° / +16° / -18°
Altura de la superficie del asiento desde el borde delantero (Sentado / Elevado)	500 / 550 m
Altura total (Sentado / Recinado / Elevado)	1140 / 1060 / 1400 mm
Altura desmantelado (sin respaldo)	640 mm
Altura del respaldo	700 mm
Ángulo del respaldo (Sentado / Recinado / Elevado)	8° / 35° / -19°
Ángulo del reposapiernas (Sentado / Recinado / Elevado)	-90° / -6° / -27°
Distancia entre el reposabrazos y el asiento	150 mm
Distancia del muro	100 mm
Nivel de ruido	<53 Db
Potencia	220/230 V
Adaptador CA/CC	Entrada: CA 100-240 V,50/60 HzSalida: CC 29 VMáx. 10%, máx. 2 min
Grado de protección del actuador	IP42
Potencia nominal, ciclo de trabajo del actuador	CC 24 V, máx. 10%, máx. 2 min/18 min
Grado de protección del control manual	IP42
Conformidad EMC	EN 61000-6-3: 2007, EN 61000-6-1: 2007
Temperatura de almacenamiento y uso	+5 °C - +41 °C
Temperatura de funcionamiento de los componentes electrónicos	-10°C - +40°C
Humedad de almacenamiento y uso	30% a 70%
Nos reservamos el derecho a introducir cambios técnicos. Tolerancia dimensional ± 15 mm / 1,5 kg / 1,5°.
