Producttype	Oplaadbare LED-werklamp
Merk	IVT
Model	PL-828
Lichtbron	Cree 5W LED
Lichtstroom (max.)	350 lumen
Kleurtemperatuur	6.500 K (daglicht wit)
Levensduur LED	50.000 uur
Helderheidsniveaus	2 niveaus (100% en 50%) + knipperstand
Werktijd	4 uur (100%), 8 uur (50%), 16 uur (knipperend)
Max. bereik	150 m
Stralingshoek	70°
Kantelhoek kop	120°
Accu	Li-ion 7,4 V / 4.400 mAh onderhoudsvrij
Oplaadtijd (max.)	10 uur
Voeding	Netadapter 100-240 V AC, 50/60 Hz, uitgang 12 V DC max. 1.000 mA
Accubescherming	Diepontladings- en overlaadbeveiliging
Noodverlichtingsfunctie	Ja (automatisch inschakelen bij stroomuitval)
Beschermingsgraad (lamp)	IP54 (stof- en spatwaterdicht)
Beschermingsgraad (oplader)	IP20
Beschermingsklasse	III
Gebruikstemperatuur	-10 °C tot +40 °C
Behuizingsmateriaal	Kunststof
Kleur	Blauw
Afmetingen (lamp)	95 x 122 x 272 mm
Afmetingen (oplader)	45 x 130 x 173 mm
Gewicht (lamp)	1,10 kg
Gewicht (oplader)	0,25 kg
Meegeleverde accessoires	Oplader (netadapter 230 V), gebruiksaanwijzing
Optionele accessoires	Oplaadadapter voor voertuig 12/24 V, wand-/voertuighouder (metaal), diffuserpaneel (geel)
Onderhoud en reiniging	Reinigen met een droge doek. Geen agressieve producten gebruiken. Droog bewaren.
Veiligheid	Kijk niet rechtstreeks in de LED. Niet op ogen richten. Buiten bereik van kinderen houden. Veiligheidsinstructies opvolgen.
Repareerbaarheid	Reparaties moeten door gespecialiseerd personeel worden uitgevoerd. Open de behuizing niet.
Garantie	Garantie vervalt bij niet-naleving van de instructies of ongeoorloofde wijzigingen.

Veelgestelde vragen - PL-828 IVT

Hoe laad ik de IVT PL-828 lamp op?

Gebruik de meegeleverde netadapter (ingang 100-240 V AC) of de oplaadadapter voor voertuig 12/24 V (optioneel). Sluit de oplader aan, plaats de ingeschakelde lamp op de oplader (deze schakelt automatisch uit). De eerste laadbeurt duurt ongeveer 10 uur. Het lampje geeft de status aan: rood (onder spanning), knipperend geel (laden), knipperend groen (bijna vol), constant groen (volledig opgeladen).

Wat is de gebruiksduur van de lamp?

De gebruiksduur is afhankelijk van het helderheidsniveau: 4 uur op 100%, 8 uur op 50% en 16 uur in de knipperstand.

Hoe activeer ik de noodverlichtingsfunctie?

Sluit de oplader aan op het stopcontact, schakel de lamp in en plaats hem ingeschakeld op de oplader (hij schakelt uit). Koppel de netadapter los van het 230 V-stopcontact: de lamp schakelt automatisch in op niveau 1 (100%). Hij dient als noodverlichting bij stroomuitval.

Wat te doen als de lamp niet aangaat?

Controleer of de accu is opgeladen (sluit de oplader aan, het lampje moet branden). Als het lampje groen of geel knippert, is het laden bezig. Als er geen lampje brandt, controleer dan de stroomvoorziening. Als het probleem aanhoudt, neem contact op met een professional. Open nooit de behuizing.

Kan ik de lamp buitenshuis gebruiken?

Ja, de lamp heeft beschermingsgraad IP54: hij is beschermd tegen spatwater uit alle richtingen en tegen stof. Buitengebruik mogelijk bij droog of licht vochtig weer, maar niet onderdompelen.

Hoe maak ik de lamp schoon?

Veeg de behuizing af met een zachte, droge doek. Gebruik geen schurende producten, oplosmiddelen of agressieve reinigingsmiddelen. Houd de lamp droog wanneer u hem niet gebruikt.

Is de accu vervangbaar?

De Li-ion-accu is ingebouwd en niet vervangbaar door de gebruiker. Om veiligheidsredenen is het openen van de behuizing verboden. Breng de lamp aan het einde van zijn levensduur naar een inzamelpunt voor elektronische apparaten.

Welke accessoires zijn beschikbaar?

Er worden optionele accessoires aangeboden: oplaadadapter voor voertuig 12/24 V, wand-/voertuighouder van metaal voor veilige opslag, en geel diffuserpaneel voor een beter verdeeld licht of gebruik als waarschuwingslamp.

Hoe gebruik ik de knipperstand?

Druk meerdere keren op de modusknop (1) om van niveau 1 (100%) naar niveau 2 (50%) en vervolgens naar de knipperstand (C) te gaan. Om uit te schakelen, drukt u nogmaals. Deze stand maakt het mogelijk de lamp als waarschuwingslamp te gebruiken met het optionele diffuserpaneel.

Wat zijn de belangrijke veiligheidsmaatregelen?

Kijk nooit rechtstreeks in de LED (risico op oogletsel). Richt de bundel niet op mensen of dieren. Houd de lamp buiten bereik van kinderen. Niet gebruiken in explosieve atmosferen (gas, oplosmiddelen, stof). Breng geen wijzigingen aan het product aan. Laat reparaties alleen door een specialist uitvoeren.

GEBRUIKSAANWIJZING PL-828 IVT

Bedieningshandleiding

LED-werklamp PL-828 5 W

VOORWOORD

Geachte klant, We danken u voor het gestelde vertrouwen. U hebt een krachtig en betrouwbaar product aangekocht, dat u bij deskundige behandeling lang goede diensten zal bewijzen.

We vragen u de gebruiksaanwijzing zorgvuldig en volledig door te lezen vooraleer uw toestel in gebruik te nemen. Ze bevat belangrijke aanwijzingen voor een betrouwbare werking en voor het onderhoud van het toestel.

LEVERINGSOMVANG

• Herlaadbare LED-werklamp PL-828 5 W
• Laadstation
  • 230 V-stekkeradapter
• Bedieningshandleiding

OPTIONEEL TOEBEHOREN

• 12/24 V-voertuiglaadadapter
• Wand-/voertuighouder (metaal)
- Diffusor (geel)

VEILIGHEIDSINSTRUCTIES

Gelieve vóór inbedrijfstelling de complete handleiding door te nemen; deze bevat belangrijke instructies voor de correcte werking. Bij schade ten gevolge van veronachtzaming van deze bedieningshandleiding komt de aanspraak op garantie te vervallen! Voor gevolgschade aanvaarden wij geen aansprakelijkheid! Bij materiële schade of letsel aan personen ten gevolge van onvakkundige hantering of veronachtzaming van de veiligheidsinstructies aanvaarden wij geen aansprakelijkheid! In dergelijke gevallen komt iedere aanspraak op garantie te vervallen.

• Om redenen van veiligheid en toelating (CE) is het eigenmachtig ombouwen en/of veranderen van het product niet toegestaan.
• Het product voldoet aan de vereisten voor de veiligheidsklasse IP 54 (beschermd tegen stof in schadelijke hoeveelheden en volledige bescherming tegen aanraking. Bescherming tegen toegang met een draad en bescherming tegen waterspatten uit alle richtingen overeenkomstig DIN EN60529). Open derhalve in geen geval de behuizing, aangezien deze bescherming nadien onder bepaalde omstandigheden niet meer gewaarborgd is.
• Ter voorkoming van oogletsels kijkt u niet in de lichtbron en richt u de lichtstraal niet op personen en dieren.
• Het product hoort niet in kinderhanden! Er bestaat gevaar voor een levensgevaarlijke stroomstoot.
• Laat het verpakkingsmateriaal niet achteloos in het rond liggen; dit kan voor kinderen tot gevaarlijk speelgoed verworden.
• Gebruik onder ongunstige omgevingsomstandigheden moet onder alle omstandigheden voorkomen worden. Ongunstige omgevingsomstandigheden zijn: omgevingstemperaturen van meer dan 40 °C, brandbare gassen, oplosmiddelen, dampen, stof.
• Indien ervan uitgegaan moet worden dat gevaarloze werking niet meer mogelijk is, moet het toestel onverwijld buiten bedrijf worden gesteld en beveiligd tegen onbedoelde werking. Er kan niet meer van gevaarloze werking uitgegaan worden wanneer het toestel niet meer werkt, zichtbare beschadigingen vertoont, bij transportschade, na opslag onder ongunstige omstandigheden.
• Servicewerkzaamheden en reparaties mogen enkel door geautoriseerd vakpersoneel uitgevoerd worden.

BEOOGD GEBRUIK

Deze LED-werklamp dient voor de mobiele verlichting binnen- en buitenshuis. Ander gebruik dat hierboven beschreven kan tot beschadiging van dit product leiden. Bovendien gaat dit met gevaren gepaard zoals bv. kortsluiting, brand, stroomstoot enz. Het product mag in zijn geheel niet gewijzigd of omgebouwd worden!

PRODUCTBESCHRIJVING

Deze lamp biedt alles wat een ideale werkverlichting nodig heeft: lange verlichtingsduur, zinvolle functies, robuuste, spatwaterbestendige behuizing, eenvoudige bediening, nuttig toebehoren.

De heldere led van 5 W genereert een goede werkverlichting en biedt gelijktijdig ten minste 4 u bedrijfstijd op vol vermogen. Indien u een lagere helderheid nodig heeft, kan de looptijd door een lager helderheidsniveau verlengd worden.

Met de draaibare lampkop kunt u de lichtstraal rechtstreeks op uw werkveld richten.

De noodlichtfunctie is een onontbeerlijke veiligheidsfactor bij stroomuitval. In de knippermodus kan de werklamp met een gemonteerde diffusor (optioneel toebehoren) als goed zichtbare waarschuwingslamp gebezigd worden.

De optioneel verkrijgbare wand-/voertuighouder uit metaal is een praktische oplossing om de werklamp veilig op te bergen.

UITRUSTING/FUNCTIES

• Led van 5 W met een sterk vermogen van 350 lumen
• Onderhoudsvrije Li-ion-accu 7,4 V/4.400 mAh
  • 2 helderheidsniveaus
• Knippermodus
• Noodlichtfunctie
  • Draaibare lampkop (120°)
  • Laadcontrole-indicatie

NOODLICHTFUNCTIE

Bij stroomuitval wordt de werklamp automatisch ingeschakeld. Om deze functie te gebruiken gaat u als volgt te werk:

1. Sluit de netadapter aan op het laadstation.
2. Schakel de werklamp in.
3. Plaats de ingeschakelde werklamp in het laadstation - de lamp dooft.

Simulatie van de noodlichtfunctie: Trek de netadapter uit de 230 V-contactdoos. De werklamp wordt automatisch op helderheidsniveau 1 (A) ingeschakeld.

ELEKTRONISCHE BEVEILIGING TEGEN DIEPE ONTLADING

Ter bescherming van de accu is deze werklamp met een elektronische beveiliging tegen diepe ontlading uitgerust. Dit verlengt de levensduur van de accu en beschermt het milieu.

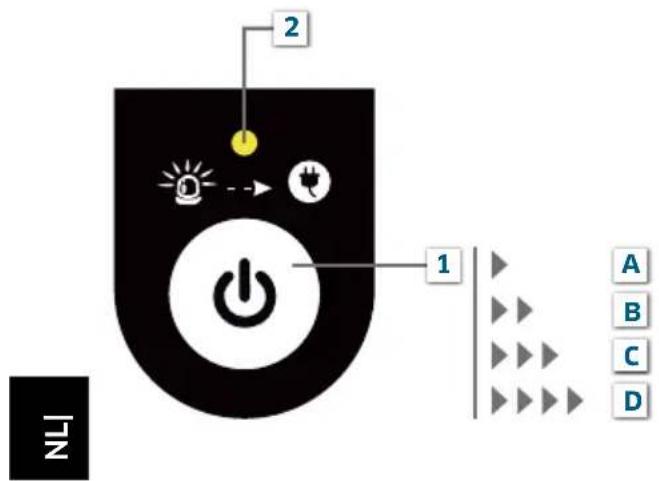

WEERGAVE- EN INSTELMOGELIJKHEDEN

Druk op de modustoets (1) om de lamp in en uit te schakelen en om de verlichtingsmodi te selecteren.

1 Modustoets

Aan: helderheidsniveau 1 (100 %)
B Helderheidsniveau 2 (50 %)
C Knippermodus
D Uit

2 Led knippert: accucapaciteit is laag. Accu moet geladen worden

3 Power aan: het laadstation is op de stroombron aangesloten: rode led brandt
4 Accu wordt geladen: gele led knippert
5 Accu wordt geladen: groene led knippert Accu is volledig geladen: groene led brandt

LADEN VAN DE ACCU

Deze werklamp bevat een onderhoudsvrije Li-ion-accu. Deze kan geladen worden met de meegeleverde stekkeradapter. Alternatief kunt u de lamp ook op de 12 V- of 24 V DC-aansluiting in een voertuig laden. De passende laadadapter hiervoor is optioneel verkrijgbaar.

• Vóór het eerste gebruik ca. 10 uur laden.
- Sluit de werklamp na gebruik weer aan op de stroombron. De werklamp kan continu op de stroombron aangesloten blijven. De elektronische laadschakeling zorgt voor optimale laadvoorwaarden. Hierdoor kan de accu niet overladen worden.

Instructie voor laden in een voertuig: Schakel de lamp uit alvorens deze in het laadstation te plaatsen. Zo niet wordt bij ingeschakelde ontsteking de noodlichtfunctie actief en de accu van de werklamp ontladen.

TECHNISCHE GEGEVENS

Stroomvoeding Lithium-ion-accu | 7,4 V | 4.400 mAh
Verlichtingsmiddel Cree-led
Vermogensopname (max.) 5 W
Lichtstroom (max.) 350 lm
Effectiviteitsgraad 70 lm/W
Levensduur verlichtingsmiddel 50.000 u
Kleurtemperatuur 6.500 K | wit daglicht
Verlichtingsmodi 1: Helderheidsniveau 1 (100 %)	2: Helderheidsniveau 2 (50 %)3: Knippermodus
Verlichtingsduur 4 u (100 %)	8 u (50 %)16 u (Knippermodus)
Verlichtingafstand (max.) 150 m
Straalhoek 70°
Hellingshoek lampkop 120°
Noodlichtfunctie ja
Stekkeradapter Ingang: 100 - 240 V AC, 50/60 Hz	Uitgang: 12 V DC, max. 1.000 mA
Voertuiglaadadapter 12/24 V DC
Laadtijd (max.)	10 u
Laadcontrole-indicatie	ja
Beveiliging tegen diepe ontlading	ja
Overladingsbeveiliging	ja
Veiligheidsklasse	III
Veiligheidstype Lamp: IP 54	Laadstation: IP 20
Temperatuurbereik	-10 °C tot +40 °C
Materiaal	Kunststof
Kleur	blauw
Afmetingen	Lamp: 95 x 122 x 272 mmLaadstation: 45 x 130 x 173 mm
Gewicht	Lamp: 1,10 kgLaadstation: 0,25 kg

Dit product mag aan het eind van zijn levenscyclus niet met het normale huisvuil worden afgevoerd; het moet naar een inzamelpunt voor recycling van elektrische en elektronische apparatuur gebracht worden. Het symbool op het product, de gebruikshandleiding of de verpakking wijst hierop. De materialen zijn volgens hun marking herbruikbaar. Met de recycling, het hergebruik van materialen of andere vormen van hergebruik van afgedankte apparatuur draagt u aanzienlijk bij aan de bescherming van ons milieu. Gelieve u bij het gemeentebestuur te informeren of de bevoegde afvoerinstantie.

Technische wijzigingen voorbehouden. Voor drukfouten aanvaarden wij geen aansprakelijkheid. V2_08/2021
