INSTRUKCJA OBSŁUGI PL-828 IVT

PL | Instrukcja obsługi 22 - 25

Lampa robocza LED PL-828 5 W

VORWORT

Szanowny Kliencie, dziękujemy bardzo za zaufanie, jakim nas obdarzyłeś. Zakupiłeś jedno z najmocniejszych, najbardziej kompaktowych i niezawodnych świąteł roboczych w swojej klasie. Przed uruchomieniem lampy należy dokładnie przeczytać niniejszą instrukcję obsługi.

ZAKRES DOSTAWY

• Lampa robocza LED PL-828 5 W
- Stacja ładowania
- Zasilacz wtykowy 230 V zasilacz sieciowy
- Instrukcja obsługi

AKCESORIA OPCJONALNE

• Adapter do ładowania samochodu 12/24 V
• Uchwyt ścienny/ do pojazdu (metalowy)
• Szyba rozpraszająca (żółta)

INSTRUKCJE BEZPIECZEŃSTWA

Przed uruchomieniem należy w całości przeczytać instrukcję, która zawiera ważne wskazówki dotyczące prawidłowej obsługi. Uszkodzenia spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują utratę gwarancji! Nie ponosimy odpowiedzialności za szkody następcze!

Nie ponosimy odpowiedzialności za szkody materialne lub obrażenia ciała spowodowane niewłaściwym obchodzeniem się lub nieprzestrzeganiem wskazówek bezpieczeństwa! W takich przypadkach wszelkie roszczenia gwarancyjne tracą swą ważność.

• Ze względu na bezpieczeństwo i homologację (CE), nieautoryzowana modyfikacja i/lub zmiana produktu jest niedozwolona.
• Produkt spełnia wymagania stopnia ochrony IP 54 (Ochrona przed pyłem w szkodliwych ilościach i całkowita ochrona przed kontaktem. Ochrona przed dostępem za pomocą przewodu i ochrona przed wodą rozpryskową ze wszystkich stron zgodnie z normą DIN EN60529). W związku z tym w żadnych okolicznościach nie należy otwierać obudowy, ponieważ w niektórych okolicznościach ochrona może nie być już zagwarantowana.
• Aby uniknąć urazów oczu, nie patrzeć na źródło światła ani nie kierować wiązki światła na ludzi czy zwierzęta.
• Produkt nie może się dostać w ręce dzieci! Istnieje niebezpieczeństwo uderzenia zagrażającego życiu.
• Nie należy pozostawiać materiału opakowaniowego bez nadzoru, gdyż może on stać się niebezpieczną zabawką dla dzieci.
• W każdych okolicznościach należy unikać eksploatacji w niekorzystnych warunkach środowiskowych. Do niekorzystnych warunków środowiskowych należy: temperatura otoczenia powyżej 40°C, gazy palne, rozpuszczalniki, opary, pyły.
• Jeśli można założyć, że bezpieczna eksploatacja nie jest już możliwa, urządzenie należy natychmiast wyłączyć z eksploatacji i zabezpieczyć przed niezamierzoną eksploatacją. Nie można zakładać bezpiecznej eksploatacji, jeśli urządzenie nie działa, wykazuje widoczne uszkodzenia, jeśli jest uszkodzone podczas transportu lub było składowane w niekorzystnych warunkach.
• Prace serwisowe i naprawy może wykonywać wyłącznie autoryzowany personel specjalistyczny.

UŻYWANIE ZGODNIE Z PRZEZNACZENIEM

Lampa robocza LED jest używana do mobilnego oświetlenia wewnętrznego i zewnętrznego. Każde inne zastosowanie niż opisane powyżej może spowodować uszkodzenie tego produktu. Ponadto wiąże się to z zagrożeniami takimi jak zwarcia, pożar, porażenie prądem itp. Cały produkt nie może być zmieniany ani modyfikowany!

OPIS PRODUKTU

Lampa ta oferuje wszystko, czego potrzebuje lampa robocza: długi czas świecenia, sensowne funkcje, solidna, bryzgoszczelna obudowa, łatwa obsługa, przydatne akcesoria.

Jasna dioda LED o mocy 5 W wytwarza dobre światło robocze i jednocześnie oferuje co najmniej 4 godziny pracy przy pełnej mocy. Jeśli potrzebna jest niższa jasność, czas działania można wydłużyć o niższy poziom jasności.

Dzięki obrotowej głowicy lampy można skierować wiązkę światła bezpośrednio na obszar roboczy.

Funkcja oświetlenia awaryjnego jest nieodzownym czynnikiem bezpieczeństwa w przypadku awarii zasilania. W trybie migania lampa robocza z dołączoną szybą rozpraszającą (wyposażenie dodatkowe) może być używana jako wyraźnie widoczna lampa ostrzegawcza.

Opcjonalny metalowy uchwyt ścienny/do pojazdu jest praktycznym rozwiązaniem zapewniającym bezpieczne umieszczenie lampy roboczej.

WYPOSAŻENIE / FUNKCJE

• Dioda LED o mocy 5 W z 350 lumenami
- Bezobstugowy akumulator litowo-jonowy 7,4 V/4 400 mAh
- 2 poziomy jasności
- Tryb migania
- Funkcja oświetlenia awaryjnego
- Obrotowa głowica lampy (120°)
- Wskaźnik ładowania

FUNKCJA OŚWIETLENIA AWARYJNEGO

W przypadku awarii zasilania, lampa robocza włącza się automatycznie. Aby skorzystać z tej funkcji, należy postępować w następujący sposób:

1. Podłączyć zasilacz do stacji ładującej.
2. Włączyć lampę roboczą.
3. Umieścić włączoną lampę roboczą w stacji ładującej - lampa gaśnie.

Symulacja funkcji oświetlenia awaryjnego: Odłączyć zasilacz od gniazda 230 V. Lampa robocza automatycznie przełącza się na poziom jasności 1 (A).

ELEKTRONICZNA OCHRONA PRZED GŁĘBOKIM ROZŁADOWANIEM

Lampa robocza jest wyposażona w elektroniczne zabezpieczenie przed głębokim rozładowaniem w celu ochrony akumulatora. Wydłuża to żywotność akumulatora i chroni środowisko naturalne.

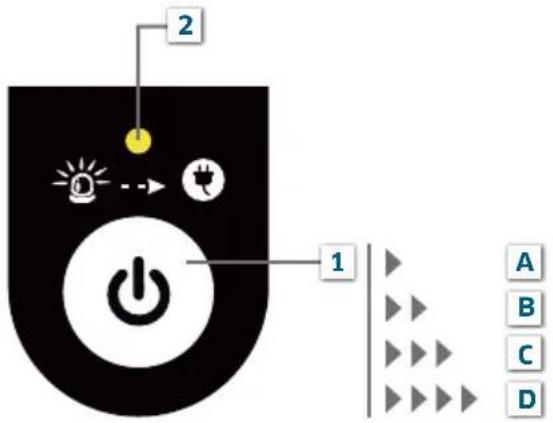

WSKAŹNIK I OPCJE USTAWIEŃ

Naciśnij przycisk trybu (1), aby włączyć lub wyłączyć światło i wybrać tryby światła.

2 1 A B C D

1 Przycisk trybu

A Wt.: Poziom jasności 1 (100 %)
B Poziom jasności 2 (50 %)
C Tryb migania
D Wył

2 Dioda LED miga: Pojemność baterii jest niska. Należy naładować akumulator

3 4 5 PL1

3 Zasilanie: Stacja ładująca jest podłączona do źródła zasilania. Czerwona dioda LED świeci się

4 Akumulator się ładuje: żółta dioda LED miga

5 Akumulator się ładuje: zielona dioda LED miga. Akumulator jest w pełni naładowany: zielona dioda LED świeci się

ŁADOWANIE AKUMULATORA

Lampa robocza zawiera bezosługową baterię litowo-jonową. Akumulator można naładować za pomocą dołączonego zasilacza sieciowego. Alternatywnie można również naładować lampę podłączając ją do 12 V lub 24 V DC w pojeździe. Odpowiedni adapter do ładowania jest opcjonalnie dostępny.

• Ładować przez ok. 10 godzin przed pierwszym użyciem.
• Po użyciu należy ponownie podłączyć lampę roboczą do źródła zasilania. Lampa robocza może być na stałe podłączona do źródła zasilania. Elektroniczny układ ładowania zapewnia optymalne warunki ładowania. Nie spowoduje to przeładowania akumulatora.

Wskazówka dotycząca ładowania w pojeździe: Wyłączyć lampę przed umieszczeniem jej w stacji ładującej. W przeciwnym razie, przy włączonym świetle i wyłączonym zapłonie aktywuje się funkcja światła awaryjnego i akumulator lampy roboczej rozładuje się.

DANE TECHNICZNE

Zasilanie Akumulator litowo-jonowy | 7,4 V | 4 400 mAh
Źródło iluminatora Dioda LED Cree
Pobór mocy (maks.) 5 W
Strumień światła (maks.) 350 lm
Wydajność 70 lm/W
Żywotność ekspl. iluminatora 50 000 h
Temperatura barwowa 6500 K białego światła dziennego
Tryby oświetlenia 1: Poziom jasności 1 (100 %)	2: Poziom jasności 2 (50 %)3: Tryb migania
Czas świecenia 4 h (100 %)	8 h (50 %)16 h (Tryb migania)
Zasięg światła (maks.) 150 m
Kąt świecenia 70°
Kąt nachylenia głowicy lampy 120°
Funkcja oświetlenia awaryjnego tak
Zasilacz sieciowy Wejście: 100 - 240 V AC, 50/60 Hz	Wyjście: 12 V DC, maks. 1 000 mA
Adapter do ładowania pojazdu	12/24 V DC
Czas ładowania (maks.)	10 h
Wskaźnik kontroli ładowania	tak
Ochrona przed głębokim rozładowaniem	tak
Zabezpieczenie przed przeciążeniem	tak
Klasa ochrony	III
Rodzaj ochrony	Lampa: IP 54Stacja ładowania: IP 20
Zakres temperatur	-10 °C do +40 °C
Materiał	Plastik
Kolor	niebieski
Wymiary	Lampa: 95 x 122 x 272 mmStacja ładująca: 45 x 130 x 173 mm
Waga	Lampa: 1,10 kg.Stacja ładowania: 0,25 kg

UWAGA NA TEMAT OCHRONY ŚRODOWISKA

Produktu po zakończeniu jego eksploatacji nie wolno wyrzucać wraz ze zwykłymi odpadami domowymi, lecz należy go przekazać do punktu zbiórki w celu recyklingu sprzętu elektrycznego i elektronicznego. Wskazuje na to symbol umieszczony na produkcie, instrukcja obsługi lub opakowanie. Materiały zgodnie z ich oznakowaniem nadają się do recyklingu. Dzięki ponownemu wykorzystaniu, recyklingowi materiałowemu lub innym formom recyklingu starego sprzętu, wnoszą Państwo istotny wkład w ochronę środowiska naturalnego. O odpowiedni punkt utylizacji należy zapytać w urzędzie gminy.

Zastrzegamy sobie prawo do dokonywania zmian technicznych bez uprzedzenia. Nie ponosimy odpowiedzialności za błędy w druku. V2_08/2021 IVT Innovative Versorgungstechnik GmbH, Dienhof 14, D-92242 Hirschau, Niemcy. Tel: [phone], Faks: 09622-7199120; [e-mail]; www.ivt-hirschau.de
