MANUALE UTENTE PL-828 IVT

IT | Istruzioni per l'uso 18 - 21

Lampada da lavoro a LED PL-828 5 W

Istruzioni per l'uso

Lampada da lavoro a LED PL-828 5 W

PREMESSA

Gentile cliente,

grazie per la fiducia riposta in noi. Ha acquisito un prodotto affidabile di alta qualità che fornirà ottimi servizi per lungo tempo se usato in modo appropriato.

Si prega di leggere queste istruzioni per l'uso completamente prima di metterlo in funzione. Otterrà informazioni importanti per il funzionamento in sicurezza e per la manutenzione del dispositivo.

CONTENUTO DELLA CONFEZIONE

• Lampada da lavoro a LED PL-828 5 W
- Stazione di carica
- Alimentatore a spina da 230 V
- Istruzioni per l'uso

ACCESSORI OPZIONALI

• Adattatore di ricarica per autoveicolo da 12/24 V
• Supporto da parete/per autoveicolo (metallo)
  • Diffusore ottico (giallo)

AVVERTENZE DI SICUREZZA

Prima della messa in funzione si prega di leggere completamente le istruzioni, contengono indicazioni importanti sul corretto funzionamento. In caso di danni provocati dalla mancata osservanza delle presenti istruzioni per l'uso decade il diritto alla garanzia! Non ci assumiamo alcuna responsabilità per danni indiretti!

Non ci assumiamo alcuna responsabilità per danni materiali o a persone provocati dal funzionamento errato o dalla mancata osservanza delle avvertenze di sicurezza! In tali casi decade qualsiasi diritto di garanzia.

• Per ragioni di sicurezza e di omologazione (CE) la trasformazione e/o la modifica arbitraria del prodotto non sono ammesse.
• Il prodotto soddisfa i requisiti del grado di protezione IP 54 (protezione da polvere in quantità dannose e protezione completa da contatto. Protezione dall'accesso con un filo metallico e protezione da qualsiasi schizzo d'acqua ai sensi di DIN EN60529). Non aprire quindi in alcun caso l'alloggiamento, poiché ciò può annullare la garanzia della protezione in determinate circostanze.
• Per evitare lesioni agli occhi, non guardare la fonte luminosa o non dirigere il fascio luminoso verso persone e animali.
• Tenere lontano dalla portata dei bambini! Sussiste il pericolo di scossa potenzialmente letale.
• Non lasciare incustodito il materiale da imballaggio, può rappresentare un giocattolo pericoloso per i bambini.
• È necessario evitare sempre l'utilizzo in condizioni ambientali avverse. Per condizioni ambientali avverse si intende: Temperature ambientali oltre i 40°C, gas infiammabili, diluenti, vapori, polvere.
• Se si presume che non sia più possibile un funzionamento sicuro, è necessario mettere immediatamente fuori uso il dispositivo e proteggerlo da funzionamento accidentale. Un esercizio sicuro è improbabile se il dispositivo non funziona più, presenta danni visibili, in caso di danni da trasporto, in seguito ad immagazzinaggio in condizioni sfavorevoli.
• Gli interventi di assistenza e le riparazioni devono essere eseguiti esclusivamente da personale specializzato autorizzato.

UTILIZZO CONFORME

Questa lampada da lavoro a LED è destinata all'illuminazione mobile all'interno e all'esterno. Un utilizzo diverso da quanto descritto precedentemente può provocare danni al prodotto. Ciò è inoltre associato a pericoli, quali ad es. cortocircuito, incendio, scossa elettrica ecc. È vietato trasformare e/o modificare l'intero prodotto!

DESCRIZIONE DEL PRODOTTO

La presente lampada offre tutto ciò di cui necessita una lampada da lavoro ideale: autonomia di lunga durata, funzioni intelligenti, alloggiamento robusto antispruzzo, azionamento semplice, accessori utili.

Il luminoso LED a 5 W produce un'ottima luce da lavoro ed offre contemporaneamente almeno 4 h di durata operativa a massima potenza. Se si necessita di una luminosità ridotta, la durata si prolunga grazie al minore livello di luminosità.

Grazie alla testina orientabile è possibile dirigere il fascio luminoso direttamente sull'area di lavoro.

La funzione illuminazione di emergenza è un fattore di sicurezza indispensabile in caso di black out. In modalità lampeggiante, è possibile utilizzare la lampada da lavoro applicando un diffusore ottico (accessorio opzionale) come spia luminosa ben visibile.

Il supporto da parete/per autoveicolo in metallo, disponibile come optional, è una soluzione pratica per fissare la lampada da lavoro in modo sicuro.

DOTAZIONE / FUNZIONI

• Intensità luminosa 5 W LED da 350 Lumen
• Batteria ricaricabile agli ioni di litio che non richiede manutenzione, 7,4 V/4.400 mAh
  • 2 livelli di luminosità
• Modalità lampeggiante
• Funzione illuminazione di emergenza
• Testina della lampada orientabile (120°)
• Indicatore di controllo ricarica

FUNZIONE ILLUMINAZIONE DI EMERGENZA

In caso di black out la lampada da lavoro si accende automaticamente. Per utilizzare tale funzione, procedere come segue:

1. Collegare l'alimentatore alla stazione di ricarica.
2. Accendere la lampada da lavoro.
3. Posizionare la lampada da lavoro accesa sulla stazione di ricarica: la luce si spegne.

Simulazione della funzione illuminazione di emergenza: Scollegare l'alimentatore dalla presa da 230 V. La lampada da lavoro si accende automaticamente al livello di luminosità 1 (A).

PROTEZIONE ELETTRONICA DA SCARICA TOTALE DELLA BATTERIA

La presente lampada da lavoro è dotata di una protezione elettronica da scarica totale della batteria. Ciò prolunga la durata della batteria e rispetta l'ambiente.

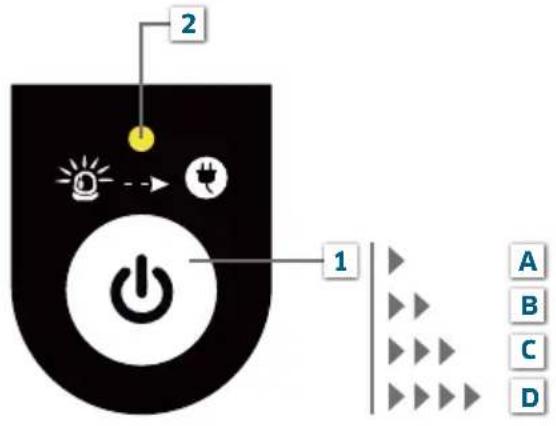

POSSIBILITÀ DI VISUALIZZAZIONE E DI REGOLAZIONE

Premere il pulsante modalità (1) per accendere e spegnere la lampada e per selezionare le modalità luminose.

2 1 A B C D

1 Pulsante modalità

A On: Livello di luminosità 1 (100 %)
B Livello di luminosità 2 (50 %)
c Modalità lampeggiante
D Off

2 Il LED lampeggia: capacità residua della batteria bassa. Ricaricare la batteria

345

3 Power on: la stazione di ricarica è collegata alla fonte di energia elettrica: il LED rosso è acceso
4 Ricarica della batteria in corso: il LED giallo lampeggia
5 Ricarica della batteria in corso: il LED verde lampeggia Ricarica della batteria completa: il LED verde è acceso

RICARICA DELLA BATTERIA

Questa lampada da lavoro contiene una batteria ricaricabile agli ioni di litio che non richiede manutenzione. Essa può essere ricaricata mediante l'alimentatore a spina in dotazione. Alternativamente, è possibile ricaricare la lampada anche mediante attacco a 12 V o a 24 V DC dell'autoveicolo. L'adattatore di ricarica adatto a tale scopo è disponibile come optional.

• Ricaricare per ca. 10 ore prima del primo utilizzo.
• Dopo l'utilizzo, ricollegare la lampada da lavoro alla fonte di energia elettrica. La lampada da lavoro può rimanere sempre collegata alla fonte di energia elettrica. Il regolatore di ricarica elettronico garantisce condizioni di ricarica ottimali ed esclude un sovraccarico della batteria.

Avvertenze per la ricarica nell'autoveicolo:

Spegnere la lampada prima di posizionarla sulla stazione di ricarica. Altrimenti, a lampada accesa e ad interruttore disattivato si attiva la funzione illuminazione di emergenza che scarica la batteria della lampada da lavoro.

DATI TECNICI

Alimentazione elettrica Batteria ricaricabile agli ioni di litio | 7,4 V | 4.400 mAh
Lampadina LED Cree
Potenza assorbita (max.) 5 W
Flusso luminoso (max.) 350 lm
Rendimento 70 lm/W
Durata della lampadina 50.000 h
Temperatura del colore 6.500 K | bianco abbagliante
Modalità luminose 1: Livello di luminosità 1 (100 %)	2: Livello di luminosità 2 (50 %)3: Modalità lampeggiante
Autonomia 4 h (100 %)	8 h (50 %)16 h (Modalità lampeggiante)
Distanza d'illuminazione (max.) 150 m
Angolo d'irraggiamento 70°
Angolo d'inclinazione della testina della lampada 120°
Funzione illuminazione di emergenza Si
Alimentatore a spina Ingresso: 100 - 240 V AC, 50/60 HzUscita: 12 V DC, max. 1.000 mA
Adattatore di ricarica per autoveicolo 12/24 V DC
Durata della ricarica (max.)	10 h
Indicatore di controllo ricarica	Si
Protezione da scarica totale della batteria	Si
Protezione da sovraccarico	Si
Classe di protezione	III
Grado di protezione	Lampada: IP 54Stazione di ricarica: IP 20
Intervallo di temperatura	-10 °C a +40 °C
Materiale	Plastica
Colore	blu
Dimensioni	Lampada: 95 x 122 x 272 mmStazione di ricarica: 45 x 130 x 173 mm
Peso	Lampada: 1,10 kgStazione di ricarica: 0,25 kg

INDICAZIONI SULLA PROTEZIONE DELL'AMBIENTE

Al termine del proprio ciclo di vita, il presente prodotto non deve essere smaltito assieme ai normali rifiuti domestici, ma deve essere consegnato ad un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Il simbolo sul prodotto, le istruzioni per l'uso o l'imballaggio lo ricordano. I materiali sono riciclabili a seconda della relativa marcatura. Il riciclaggio, il riutilizzo dei materiali o altre forme di riutilizzo di dispositivi usati contribuisce sostanzialmente alla tutela del nostro ambiente. Si prega di informarsi presso il centro di smaltimento dell'amministrazione comunale competente.

Si riserva il diritto di modifiche tecniche. Non ci assumiamo alcuna responsabilità per errori di stampa. V2_08/2021
