GEBRUIKSAANWIJZING US-12 IVT

NL | Handleiding 11 - 13

Omschakelstation US-12

Bedienungsanleitung

We danken u voor het gestelde vertrouwen. We vragen u de gebruiksaanwijzing zorgvuldig en volledig door te lezen vooraleer uw toestel in gebruik te nemen.

LEVERING

• Omschakelstation US-12
• Aardklem
- Gebruiksaanwijzing

CONFORM GEBRUIK

Het omschakelstation US-12 maakt het mogelijk wisselrichters en een 230 V AC-net probleemloos in dezelfde stroomkring te gebruiken. Het toestel schakelt automatisch om tussen wisselrichter en het 230 VAC-net en beschermt de wisselrichter tegen externe spanningen. Daarbij biedt het de mogelijkheid om uit twee verschillende stroombronnen de voorkeursbron te kiezen (priorietteitsschakeling). Een andere toepassing dan die welke hierboven is beschreven, leidt tot beschadiging van dit product en houdt gevaren in, zoals kortsluiting, brand, elektrische schok enz. Niets van het product mag veranderd of omgebouwd worden.

Neem alle veiligheidsaanwijzingen van deze handleiding in acht!

VEILIGHEIDSAANWIJZINGEN

De volgende aanwijzingen in verband met de veiligheid en de mogelijke gevaren dienen niet alleen ter beveiliging van het toestel, maar ook ter beveiliging van uw gezondheid. Lees a.u.b. de volgende punten zorgvuldig door.

Bij schade aan zaken of personen die door een verkeerde behandeling of het niet-naleven van de handlelding en/of de hier gegeven velligheldsaanwijzingen werd veroorzaakt, zijn wij niet aansprakelijk vervalt de garantie. Wij zijn niet aansprakelijk voor gevolgschadel

Algemeen

• Om redenen van veiligheid en conformiteit met de EG-richtlijnen is het eigenmachtig ombouwen en/of wijzigen product niet toegestaan.
• Dit toestel mag niet in de handen van kinderen terechtkomen. Zorg ervoor dat het toestel altijd buiten het bereik van kinderen gebruikt en bewaard wordt.
• Laat het verpakkingsmateriaal nooit achteloos achter. Het kan voor kinderen gevaarlijk speeltuig worden.
• Controleer het toestel en de gebruikte aansluitkabels vóór de inbedrijfstelling op mogelijke schade. Wanneer u beschadigingen (bu. transportschade) vaststelt, dan mag dit niet in bedrijf genomen worden. Beschadigde aansluitkabels moeten onmiddellijk vervangen worden.
• Het apparaat mag alleen in een droge omgeving worden gebruikt. Het mag niet vochtig of nat worden, anders bestaat er gevaar voor een levensgevaarlijke elektrische schok.
• Gebruik onder ongunstige omgevingsvoorwaarden moet in elk geval worden vermeden. Ongunstige omgevingsvoorwaarden zijn: omgevingstemperaturen van meer dan 50°C. brandbare gassen, oplossingsmiddelen, dampen, stof, relatieve luchtvochtigheid van meer dan 80% en water.
• Gebruik het omschakelstation U5-12 niet in de buurt van ontstekingsbronnen, open vuur of andere warmtebronnen (verwarming, gaskachels of sterke bezonning).
• Onderhoud en reparatie mogen enkel door bevoegde vaklui worden uitgevoerd. Voor de reparatie mag u alleen originele vervangstukken gebruiken. Het gebruik van afwijkende vervangstukken kan tot aanzienlijke materiële en lichamelijke schade leiden.

Gebruik

• Het omschakelstation US-12 mag alleen aan het 230 V AC - 50 Hz-net worden aangesloten.
• Er mogen alleen wisselrichters met een betrouwbare elektrische scheiding (galvanische scheiding) tussen de ingangskring (batterijspanning) en de uitgangskring (230 V) gebruikt worden.
• Vergewis u er voor de installatie van of de uitgang van de wisselrichter en de 230 V AC-netvoeding spanningsvrij en tegen per ongeluk inschakelen beveiligd zijn.
• Vergewis u ervan dat de aansluitkabels correct aangesloten zijn en goed contact maken, aangezien losse contacten tot smeulende brand kunnen leiden.
• De nulleider aan de kant van de verbruiker(s) mag niet met de aarde of een beschermingsgeleider verbonden zijn; aangezien in het bijzonder de contactdozen van de verbruikers geen klassieke verbinding van de PE-beschermingsgeleider met de nulleider bevatten.
• De doorsneden van de gebruikte kabels moeten aan de geldende voorschriften voldoen en en d.m.v. zekeringen beveiligd worden.

- Het toestel mag niet gebruikt worden voor draaistroom.

INSTALLATIE

De installatie mag alleen door personen met de passende vakkennis uitgevoerd worden. Wend u zich in geval van twijfel altijd tot deskundig personeel. Gebruik voor het aansluiten van de beschermingsgeleider de meegeleverde aansluitstrip. Wanneer de wisselrichter geen aardaansluiting heeft, moet de met de aarde verbonden batterijpool aan de beschermingsgeleider aangesloten worden.

Opgelet! Vergewis u er voor de installatie van of de uitgang van de wisselrichter en de 230 V ACnetvoeding spanningsvrij en tegen per ongeluk inschakelen beveiligd zijn.

Aansluitelementen:

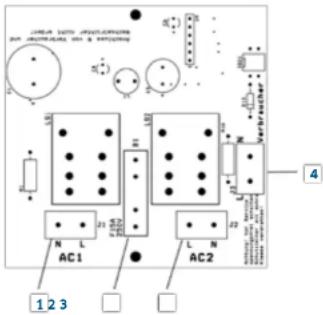

JUNIOR LATTIN JUNIOR COLDING ON: JUNIOR LATTIN, 100A & 100B AC1 AC2 AC3 AC4 AC5 AC6 AC7 AC8 AC9 AC10 AC11 AC12 AC13 AC14 AC15 AC16 AC17 AC18 AC19 AC20 AC21 AC22 AC23 AC24 AC25 AC26 AC27 AC28 AC29 AC30 AC31 AC32 AC33 AC34 AC35 AC36 AC37 AC38 AC39 AC40 N L AC1 L N AC2 1 2 3 4

1 Ingang AC1: 230 V AC, 50 Hz, max. 12 A
2 Ingang AC2: 230 V AC, 50 Hz, max. 12 A
3 Zekering: T 15 A / 250 V
4 Uitgang OUT: 230 V AC, 50 Hz, max. 12 A

De ingang AC2 heeft altijd de hoogste prioriteit; d.w.z. wanneer op beide ingangen een spanning staat, wordt de verbruiker via de ingang AC2 gevoed.

Aansluitvariant 1:

Het 230 V AC-net wordt met de ingang AC2 (hogere prioriteit) verbonden.

Daardoor wordt de batterij ontzien en de wordt wisselrichter terzelfder tijd tegen vreemde spanningen beschermd.

Pas wanneer AC2 stroomloos wordt, wordt de elektrische voeding door de batterij en de wisselrichter via de ingang AC1 overgenomen.

Aansluitvariant 2:

De wisselrichter wordt met de ingang AC2 (hogere prioriteit) verbonden. Daarbij wordt de stroom primair via de wisselrichter van de batterij afgenomen (bu. bij het gebruik van zonne-energiesystemen). Pas wanneer de wisselrichter wegens de beveiliging tegen diepontiading uitschakelt, wordt het 230 V AC-net via de ingang AC1 geschakeld.

Het omschakelstation US-12 moet vast geïnstalleerd worden (bv. aan de wand bevestigd). Het toestel mag pas in bedrijf worden genomen wanneer alle aansluitleidingen veilig bevestigd zijn. Tijdens de werking mogen geen open contacten (kabeleinden, stekkercontacten en dergelijke) aangeraakt kunnen worden. Vraag in geval van twijfel a.u.b. altijd eerst raad aan een bevoegde monteur!

TECHNICAL SPECIFICATIONS

Ingang spanning 230 V AC, 50 Hz
Uitgang spanning 230 V AC, 50 Hz
Stroom (max.) 12 A
Vermogen (max.) 2.700 VA
Omschakeltijd 1 - 2 s
Zekering T 15 A / 250 V
Huis Plastic
Beschermingsgraad IP 55
Afmetingen 120 x 120 x 58 mm
Gewicht: 250 g
Art.-nr.:	400033

AANWIJZING IN VERBAND MET MILIEUBESCHERMING

Dit product mag aan het eind van zijn levensduur niet met het normale huishoudelijke afval worden meegeven, maar moet op een inzamelpunt voor de recyclage van elektrische en elektronische toestellen worden afgegeven. Het symbool op het product, de gebruiksaanwijzing of de verpakking wijst daarop.

De grondstoffen zijn volgens hun markering herbruikbaar. Door hergebruik, of materiële of andere vormen van verwerking van oude toestellen levert u een belangrijke bijdrage tot de bescherming van ons milieu.

Vraag bij de gemeentelijke overheid welke afvalverwerkingsinstallatie daarvoor aangewezen is.

Technische wijzigingen voorbehouden. Wij zijn niet aansprakelijk voor drukfouten. V2_05/2020
