GELDIGHEID VAN DE GEBRUIKERSHANDLEIDING

De volgende handleiding is geldig voor alle hieronder vermelde productcodes:

REF603BBNPTC
REF604BBNPTC
REF704BBNPTC
REF603BBNPTC-S
REF604BBNPTC-S
REF704BBNPTC-S

BELANGRIJKE VEILIGHEIDS- EN MILIEU-INFORMATIE 79

VEILIGHEIDSINFORMATIE 79
HET VERSCHROTEN VAN OUDE APPARATEN 80
CONFORMITEIT 80
ENERGIEBESPARING 80
VOOR HET EERSTE GEBRUIK 80

GEBRUKER EN ONDERHOUD 81

GEBRUK 81
GEBRUK VAN DE KOELKAST 81
GEBRUK VAN DE VRIEZER 81
LADE FRESCO-ZONE 81
Bewaren 82
BEDIENINGSPANEEL 83
VERZORGING EN ONDERHOUD 85
INSTRUCTIES VOOR HET VERVANGEN VAN LED-LAMPEN 85
VERZORGING EN REINIGING 85
ONTDOOIER 85
PROBLEM OPLOSSEN 85

INSTALLATIE 87

INSTALLATIE-INSTRUCTIES 87
VOORBEREIDING VOOR DE INSTALLATIE 87

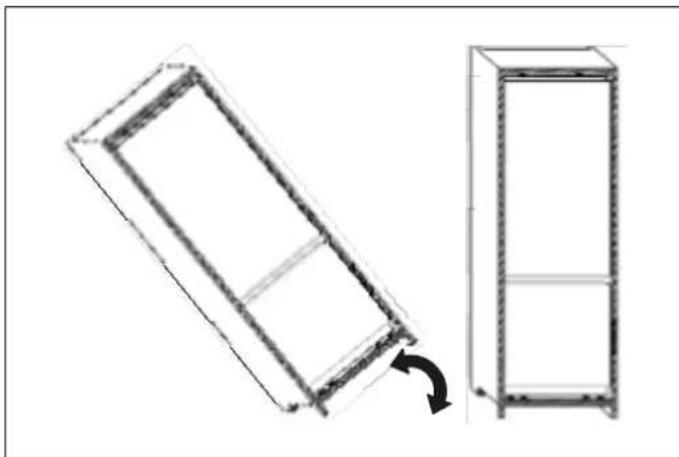

VENTILATIE 87
INSTALLATIE-INSTRUCTIES (SCHUIFSCHARNIER) 91

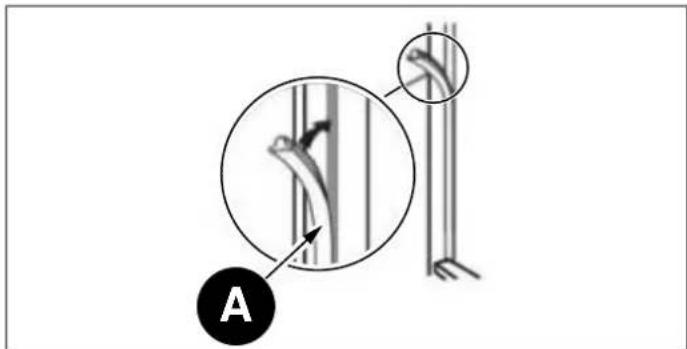

DE KASTDEUR(EN) MONTEREN 92
INSTALLATIE-INSTRUCTIES (DEUR OP DEURSCHARNIER) 93

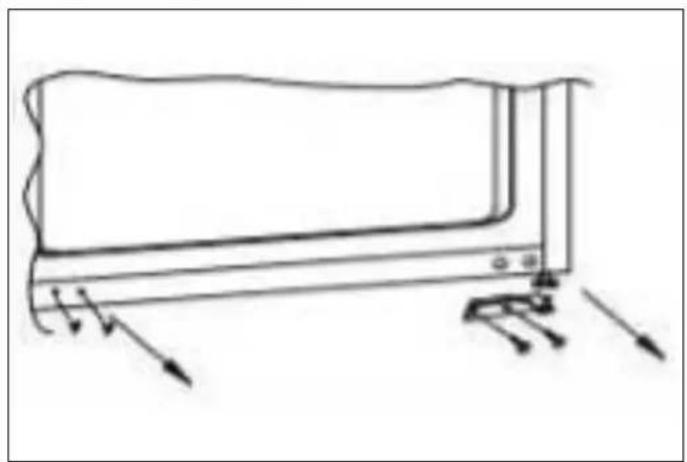

DE DEUREN VAN HET APPARAAT OMKEREN 95

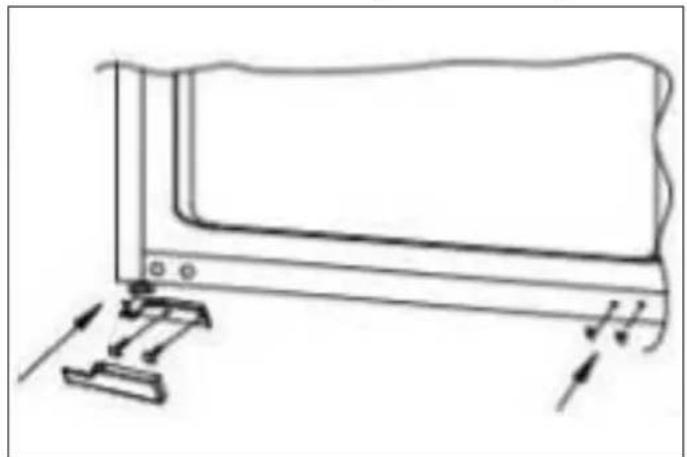

CONTROLER OF DE DEUR GOED AFSLUIT 96

VERZORGING EN SERVICE 97

VERZORGING & SERVICE 97

Hartelijk dank voor uw aanschaf van dit product.

Lees deze gebruiksaanwijzing zorgvuldig door voordat u deze gebruikt om het Beste UIT uw koelkast te halen. Bewaar alle documentatie voor raadpleging op een later tijdstip of voor toekomstige eigennen. Dit product isuitsuitend bedoeld voor gebruik in woningen of soortgelijke toepassingen, zoals:

De personelskeukens van winkels, Kantoren en andere werkomgevingen; op boerderijen, door gasten in hotels, motelis, bed and breakfasts en andere soorten woonomgevingen.

Het mag worden gelebruikt voor cateringdiensten en soortgelijke toepassingen, op voorwaarde dat het Niet worden gelebruikt om producten te bewaren voor de detailhandel.

Dit apparaat mag alleen worden gebruikt om voedsel te eer bewaren; elk ander gebruik worden als gevaarlijk beschouwd en de fabrikant kan in het geval van dergelijk gebruik nigt aansprakelijk worden gesteld. Het is ook raadzaam om dego garantievoorwaarden in ache te nemen.

WAARSCHUWING

Gebruik geen elektrische apparaten in de ruimten van het apparaat waar voedsel worden bewaard, tenzij deze van een typeঙn dat door de fabrikant worden aanbevolen.

WAARSCHUWING

Zorg er bij hetplaatsen van het apparatus voor dat het netsnoer Nietbekneld raakt of beschadigd raakt.

WAARSCHUWING

Plaats geen stekkerdozen of draagbare voedingen aan de achterkant van het apparaat.

Bewaar geen explosieve stoffen, zoals spuitbussen met een ontvlambaar vrijf gas, in dit apparaat.

apparaat is bedoeld voor gebruik in het doonomgevingen en soortgelijke toepassingen, zoals:

• personeelskeukens in winkels, kantoren en andere werkomgevingen;
  in boerderijen en door gasten in hotels, motels en andere woonomgevingen;

bed and breakfast-achtige omgevingen;
- catering en soortgelijke non-retail toepassingen.

Houd u aan de lokale regelgeving bij het afvoeren van het apparaat, vanwege het ontvlambare koelmiddel en het isolatiegas.

Als de ledlamp beschadigd is, moet deze, om gevaren te vermijden, worden verrangen door de fabrikant, diens servicevertegenwoordiger of iemand anders met vergelijkbare kwalificaties.

WAARSCHUWING

Om gevaren in verband met instabilititeit van het apparaat te voorkomen, moet het apparaat volgens de instructies worden verankerd.

WAARSCHUWING

Brandgevaar/ontvlambare materialen

Dit apparaat is Niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of geestelijkke vermogens of die gebrek aan ervaring en kennis hebben, tenzij iemand die verantwoordelijk is voor hun veiligheid toezicht op hen houdt of hen instructies heeft gegeven over het gebruik van het apparaat.

Houd toezicht op kinderen om te voorkomen dat ze met het apparaat gaan spelen.

Als het snoer beschadigd is, moet dit, om gevaren te vermijden, worden verrangen door de fabrikant, diens servicevertegenwoordiger of iemand anders met vergelijkbare kwalificaties.

WAARSCHUWING

Houd de beluchtingsopeningen in de omkasting of de inbouwstructeur waar het apparaat zich bevindt vrij van obstakels.

WAARSCHUWING

Gebruik geen mechanische apparaten of andere middelen om het ontdooprocesse te versnellen, tenzij deze door de fabrikant worden aanbevolen.

WAARSCHUWING

Beschadig het koelmiddelcircuit Niet.

Dit apparatus is gemarkeerd in overeenstemming met de Europese Richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

AEEA bevat zowel basiscomponenten (die hergebruikt{kunnen worden) als verruilende stoffen (die negatieve gevolgen kuren hebben voor het milieu). Het is belangrijk dat AEEA specifieke behandelingen ondergaat om alle verruilende stoffen te verwijderen en op de juiste manier te verwijderen, en alle herbruikbare materialen terug te winnen en te recyclen.

Individuen hunnen een belangrijke rol spelen om te voorkomen dat AEEA een milieuprobleem worden; het is van essentieel belong om een aantal basisregels te volgen:

• AEEA mag nicht worden behandeld als huishoudelijk afval;
• AEEA要去 written afgevoerd op de juiste inzamelpunten die worden beheerd door de gemeente of door geregistreerde bedrijven. In veel landen kan voor große AEEA een afhaaldienst aan huis beschikkaar zich.

In veel landen kan bij aanschaf van een neue apparaat het oude apparaat worden geretourneerd aan de dealer, die verplicht is om het Gratis op een-op-een-basis in te zamelen, zolang de apparatuur van een gelijkwaardig type is endezelfde functies heeft als de geleverde apparatuur.

Door aanbrenging van het Cemerkteken op dit product bevestigen we de naleving van alle relevante Europese veiligheids-, gezondheids- en milieuvereisten die wettelijk op dit product van toepassing zich.

Voor een optimale energiebesparing raden we het volgende aan:

• Installee het apparaat UIT de buurt van warmtebronnen,uit direct zonlicht en in een goed geventileerde ruimte.
  Zet geen heet voedsel in de koelkast, want daardoor zou de interne temperatuur stijgen en de compressor continu draaien.
  Vul de compartmenten Niet te veel, odomat dit verhindert dat lucht goed circuleert.
• Als er ijsvorming ontstaat, ontdooit u het apparaat om de overdracht van koude te vergemakkelijken.
  In het geval van een stroomstoring is het raadzaam de deur van de koelkast gesloten te houden.
• Open de deuren van het apparaat zo weinig en telkens zo kort möglichk.
  Stel geen extreem lage temperaturen in.
• Verwijder al het stof dat zich op de achterkant van het apparatusaat ophoopt

U要去 de koelkast ten minste vier uur latent rusten voordat u de stroom inschakelt.

Het worden aanbevolen om de binnenkant van het apparaat voor het eerste gebruik schoon te makeen met een oplossing van natriumbicarbonaat en warm water, en verwolgens de binnenkant grondig te drogen. De koelkast kan bij het eerste gebruik een vremeinde geur hebben. Dit gaat over als het apparaat koelt.

OPMERKING

Het apparaat begint te werken bij 5^ voor de koelkast en -18^ voor de vriezer en gaat door totdat de juiste temperatuur bereikt is. Als het apparaat isuitgeschakeld, moet u vijf minutes wachten voordat u het weeinschakelt om onnodige schade aan de compressor te voorkomen. Bewaar nooit ontvlambare of explosieve voorwerpen, sterke corrosieve zuren of alkalien in het apparaat. Deze koelkast koelt uw voedsel door de achterwand van de ruimte koud te makeen. Het is normalaal dat er zich ijs afzet op dit oppervlak; het verdwijnt en stroomt verrolgens door eenkleine afvoer aan de onderkant, waar het onschadelijk verdampt. De aanwezigheid van ijsafterding op de achterwand betekent Niet dat de koelkast Niet goed functioneert.

Zet vloeistoffen nooit onbedekt in de koelkast
- Zet nooit warm voedsel in de koelkast. Warm voedsel要去 worden afgekoeld tot kamertemperatuur voordat het in de koelkast worden geplaatst.
Er mag Niet gegen de achechterwand van de koelkast rusten,want ditveroorzaakt ijsvorming die moeilijk te verwijderen is, en möglichke condensatieproblemen.
Zorg ervoor dat het voedsel schoon is en dat overtollig water is wegveeegd voordat u het in de koelkast zet of legt.
- Omwikkel of dek voedsel af voordat u het in de koelkast zet of legt. Dit helpt om vochtverlies te verhinderen, voedsel vers te houden en onaangename geuren te voorkomen.
Sorteer voedsel voordat u het wegzet. Al het voedsel dat binnenkort gekrukt要去en,要去vooraan op de schappen worden bewaard. Dit helpt bederf te voorkomen, dat kan optreden als de deur langerearend open worden gezogen.
- Doe de koelkast Niet te vol. Er要去 voldoende ruimte tussen voedsel� om koele lucht te lately circuleren.
- Het ontdooien van bevroren etenswaren in het koelvak helpt de temperatuur laag te houden en energie te besparen.
- Bewaar rauw vlees nooit op schappen boven gekookevleeswaren of producten. Dit helpt om te voorkomen dat sappen uit rauw vlees andere voedingsmiddelen verontreinigen.

GEBRUK VAN DE VRIEZER

• De vriesvakken zijn alleen bedoeld voor het opslaan van bevroren voedsel.
• Plaats nooit warme of warme etenswaren in de vriezer; alot ze volledig afkoelen voordat u ze in de vriezer zet of legt.
• Volg bij het bewaren van bevroren voedsel de instructies op de verpakking van het voedsel op. Als er geen informatie worden verstrekt, mogen etenswaren nicht longer dan drie maanden vanaf de aankoopdatum worden bewaard.
• Bewaar voedsel inkleine verpakkingen (bij voorkeur );
  minder dan 1 kg).Dit verzort de invriestijd en verbeter
  de kwaliteit van het voedsel na het ontdooien.
• Omwikkel voedsel voordat u het in de vriezer zet of legt. Om te voorkomen dat de verpakkingen aan elkaar blijven plakken, moet u ervoor zorgen dat ze droog+zijn.
• Etiketteer voedsel voor het invriezen, met informatie over het soort voedsel en de datum van bewaring en de houdbaarheidsdatum.
• Als voedsel eenmaal ontdooid is, mag het nicht opnieuw worden ingevroren. Om verspilling te voorkomen, ontdooit u alleen zo veel voedsel als nodig is.

• Flessen of blikjes mogen nicht in de vriesruimten worden bewaard,,ondat ze können exploderen.

• De maximale hoeveelheid vers voedsel die binnen 24, ihr kan worden ingevroren is 2,6 ~kg .
  Probeer nicht meer te bevriezen dan de maximale hoeveelheid.

LADE FRESCO-ZONE

De temperatuur in de Fresco-lade kan worden geregeld binnen een bereik van +3^ tot -3^ . Dit is de ideale lade voor het opslaan van vlees en vis.

BEWAREN
Fig. 1

Het koelgedeelte is bedoeld voor de opslag van voedsel c korte termijn. Hoewel er lage temperaturen konnen worden gehandhaafd, worden het Niet aanbevolen om voedsel voor langere perioden op te slaan.

De temperatuur kan variären:tussen de verschillende secties als de koude lucht in de koelkast circuleert. Om deze reden要去en voedingsmiddelen in verschillende gedeelten worden opgeslagen, afhankelijk van het type.

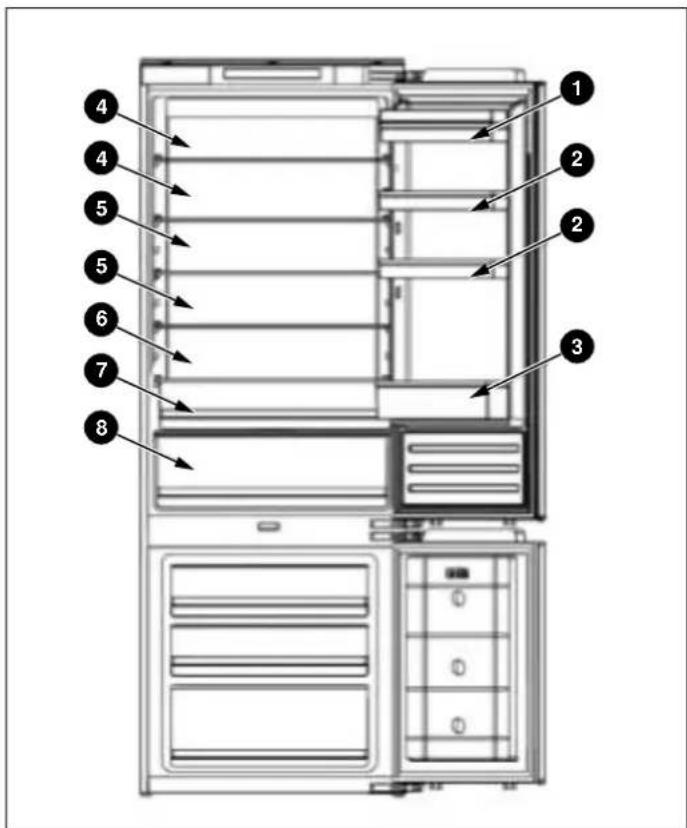

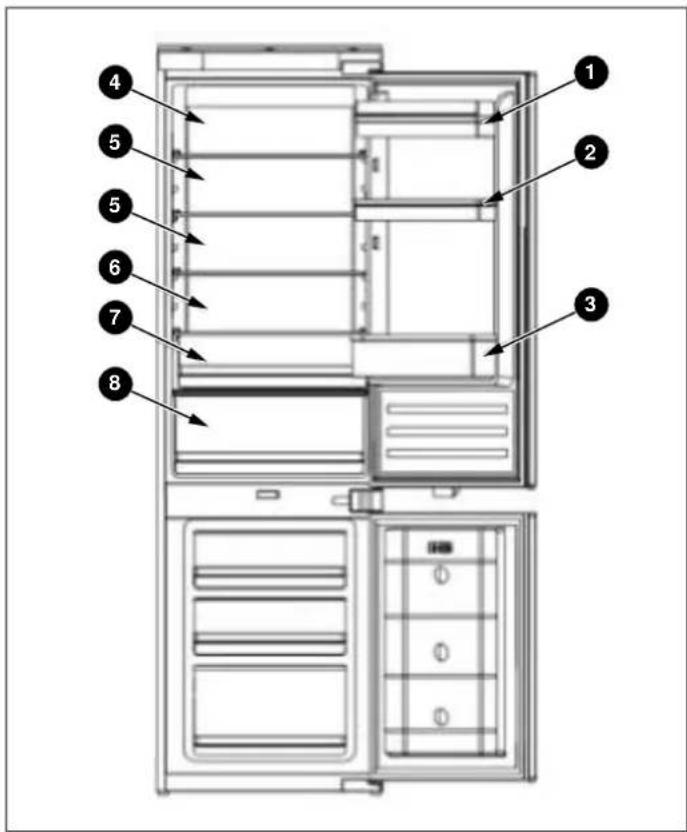

1) Boter, kaas, enz.
2) Voedsel in potten en flessen
3) Dranken, bijv. melk
4)Gekootkt voedsel
5)Yoghurt,jam,enz.
6) Flessen van 75 cl, kant-en-klare maaltijden, enz.
7) Groenten en fruit
8) Vers vlees en vis / fruit en groenten

De schappen van de koelkast hunnen naar behoefte worden verplaatst binnen de koelruimte. Als u een schap wilt verplaatsen, tilt u het achefterste deel omhoog en trekt het maar buiten.

Schuif het schap terug in de sleuf en LAST het achechterste zakken om het terug te plaatsen.

Voor de meest energiebesparende configuratie要去en deleaden, deurvakken en schappen in het apparaat worden geplaatst; zie de bovenstaande afbeeldingen.

Fig. 2

BEDIENINGSPANEEL

Fig. 3

1) Wonneer u het apparaat voor de eerste keer inschakelt. Houd knop 3 seconden ingedrukt om het apparaat werk te met de volgende instelleningen: 5^ voor de in te schakelen. Het symbol Licht op en de koelkast, 0^ voor de Fresco en -18^ voor de vriezer. stroomvoorziening keert terug.
Als u de temperatuur of functies handmatig wilt aanpassen, gebruikt u de betreffende knop om de gewenste handeling uit te voeren. Het temperatuurbereik voor de fresco loopt van -3°C tot
2) Temperatuurregeling koelkast: Druk op [knop aan de linkerkant van het bedieningspaneel om de temperatuur in te stellen binnen een bereik van 2^ 8^
3) Temperatuurinstelling vriezer: Druk op knop aan de rechterkant van het bedieningspaneel om de temperatuur in te stellen binnen een bereik van -15°C -25°C.
4) Temperatuurregeling van de Fresco-lade: knop regelt de temperatuur. Door op deze knop te drukken kurz u de temperatuur instellen binnen een bereik van -3^ tot +3^ . Deze functie kan worden in- enuitgeschakeld door de knop drie seconden ingedrukt te houden (OFF worden weergegeven).
5) Super Cool: Druk op knop; de knoplicht op e functie voor snel koelen is ingeschakeld. De koelkast begint automatisch te werken op een temperatuurinstelling van 2^ en gaat 24 uur door, waarna de koelkast terugkeert maar de normale stand het symbool Nieteer brandt.
6) Vakantiemodus: Druk op de knop; de knop op, de vakantiefunctie worden ingeschakeld en het—hele apparaat begint automatisch te werken op de volge instelleningen: koelkast op 17^ en vriezer op -18^ .
7) Eco-modus: Druk op dOp het bedieningsspaneel; de Eco-functie is ingeschakeld en de knop gaat branden. Het koelvak werkt op een instelling van 5 het vriesvak werkt op een instelling van -18^ . De Fresco werkt op een instelling van 3^ .
8) Super Freeze: Druk op knop; de knoplicht op en de vriezer begint de functie voor snel invriezen te gebruiken, met een temperatuurinstelling van -25^ . Na 24oor worden de functie voor snel bevriezen automatiscuitgeschakeld.
9) Houd de aan/uit-knop 3 seconden ingedrukt om het apparaat uit te schakelen. De knoplicht op en de stroom isuitgeschakeld. De binnenverlichting wordtuitgeschakeld en de compressor stocht met werken.
10)No Frost-modelen zijn uitgerust met een handmatige ontdooifunctie. Houd de knuppen 5 seconden 3^. ingedrukt om de handmatige ontdooifunctie in te schakelen om de verdamper van de vriezer te reinig Het temperatuursymbol van de vriezer blij branden.
en Houd de knopper 3 seconden ingedrukt om de handmatige ontdooifunctie uit te schakelen. Het temperatuursymbol van de vriezer worden donker.
11)Storingsweergave Dit apparaat hebft een functie voor storingsweergave en -alarm. Zodra de sensoren een storing detecteren, worden er waarschuwingen weergegeven op het temperatuurdisplay; het apparaat koelt nog steeds, maar er moet een professionele servicemonteur worden ingeschakeld om het te controleren.
F2-Fresco-sensor
F3 - Sensor koelruimte
F4 - Sensor vriesruimte
de F5 - Ontdooingssensor
2E - Storing in ventilator/motor van vriezer
n CE- communicatiefout tussen hoofdbord en displaypaneel
De bovenstaande storingen worden alleen op hetdisplay weergegeven; er is geen akoestischalarmsignal.
Alarm maximale vriestemperatuur overschreden: Als de temperatuur stijgt tot boven -1^ nadat de vriezer de ingestelde temperatuur heeft bereikt, klinkt het alarm en knippert tegelijkkertijd het temperatuurdisplay van de vriezer. Druk op een willekeurige knop om het hoorbare alarm te annuleren. Het knipperen gaat door tot de temperatuur onder -1^ daalt.
De hoofdkaart bevindt zich in het compressorcompartment.

OPMERKING

STAND CONDITIONS

5°C / -18°C Zomer of omgevingstemperatuur tussen 25-35°C

5^ / -18°C Lente, herfst of omgevingstemperatuur tussen 15-25°C

5°C / -18°C Winter of omgevingstemperatuur tussen 5-15°C

Super Freezing-functie Super Freeze

Super Cooling-functie Super Cool

INSTRUCTIES VOOR HET VERVANGEN VAN VERZORGING EN REINIGING LED-LAMPEN

OPMERKING

De ledlamp is nicht bedoeld om door de gebruiker te worden verrangen; dit moet gebeuren door een serviceprofessional.

Haal altijd de stekker uit het stopcontact voordat u het apparaat gaat schoonmaken of onderhonden.

De koel- en vriesgedeelten moeten worden gereinigd meteen oplossing van natriumbicarbonaat en laww water. Gebruik geen schurende producten of reinigingsmiddelen. Spoel na het wassen grondig af en kaak goed droog.

Verlichtingsparameters: 12V / 10W

1) Haal de stekker uit het stopcontact.

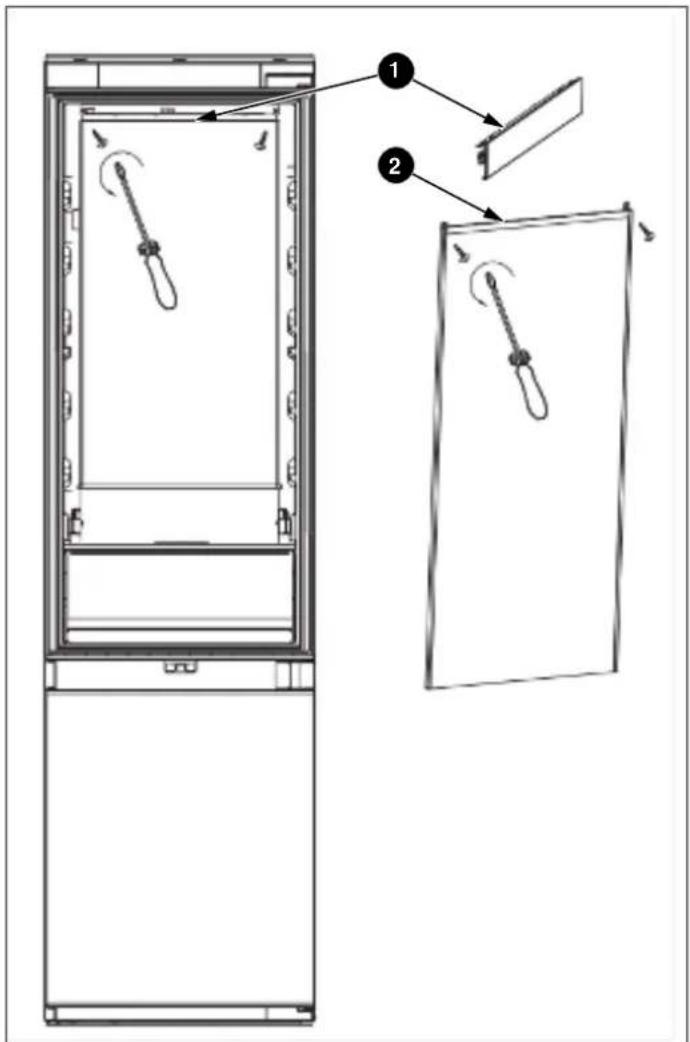

2) Verwijder de sierstrip van aluminiumlegering aan de bovenkant van de oppervlakteverlichting met ledlicht verwijder verrolgens de linker en rechtber bevestigingschroeven.

Stap 1 en 2 worden hieronder weergegeven.
3) Monteer het neueledlichtbord.
4) Vervang ten slotte de sierlijst van aluminiumlegering.

Maak de schappen en deurvakken afzonderlijk met de hand schoon met een milde oplossing van afwasmiddel en water. Doe ze Niet in de vaatwasmachine.

enAls het apparaat langere tijd nicht zal worden gebruikt, haan dan de stekker uit het stopcontact en maak het apparaat schoon. De deuren要去en een beetje open blijven om schimmelvorming en onaangename geuren te voorkomen.

ONTDOOIER

Het product heeft een No Frost-systeem, dat is ontworpen om zware ijsvorming te voorkomen. Onder normale gebruiksomstandigheden zou het Niet nodig要去en+zijn om het vriessystem regelmatig te ontdooien.

OPMERKING

Als u regelmatig een zware ijsafzetting of plassen water in het vriesgedeelte vindt, is het waarschijnlijk dat de deur Niet goed afsluit. Dit kan het gevolg zichen van een defecte deurpakking of een onjuist gemonteerd of te zwaar deurpaneel van de kast. Raadpleeg voor meer informatie het gedeelte over het oplossen van problemen met ijs.

PROBLEM OPLOSSEN

Als u problemen hebt met uw apparaat, moet u dit gedee voor probleemoplossing doornenen voordat u contact opneemt met de klantenservice.

Als het apparaat Niet werkt, controlleren dan of:

• Het apparaat stroom krijgt.
• De zekeringen in de woning intact zich en de zekering de stekker Niet is doorgebrand.
  De koelkast nicht uitgeschakeld is.
  Het stopcontact maar behoren werk. Om dit te controlleren, sluit u een ander elektrisch apparaat aan om te zien of het stopcontact defect is.

Als het apparaat wel werk, maar nicht erg goed, controller dan of:

• Het apparaat nicht overbelast is.
  Dethermostaatis ingesteld op een geschikte temperatuur.

• De deuren goed sluiten.

• Het koelsystem aan de achterkant van het apparaat schoon en stofvrij is en de muur erachter Niet raakt.
• Er genoeg ventilatie is rond de zich- en achtermuren.

Neem contact op met de klantenservice om een servicebezoek te regelen.

Als het apparaat lawaai maakt, controlleren dan of:

• Het apparaat horizontal en stabel staat.
• De zich- en weiterwanden vrij় en er niets gegen het apparatusaat steunt.

OPMERKING

Het koelvloeistofgas in de koelkast kan eenlicht borreld of gorgelend geluid make, zelfs als de compressor nicht draait.

Als het apparaat piept, controlleren dan of:

• De deuren goed zich bijn. Er klinkt een alarm nadat een deur 60 seconden open is.

Als er ijjs op de awhile van de koelkast is gevormd:

• Het is normalaal dat er zich ijsdruppels op dechterwand van de koelkast vormen. Dit betekent nicht dat het apparatusaat Niet goed werkt.
• Zorg ervoor dat er geen voorwerpen in de koelkast in contact komen met dechterwand.
• Controller of er enige waarstand is bij het openen van de deur van het apparaat. Als het bij de minste aanraking open gaat, kan dit betekenen dat de deurpakking moet worden verrangen.
• Controller de deurpakking op knikken, vuil en beschadiging. Als u dit opmerkt en het probleem nicht zich kunt oplossen, neem dan contact op met de klantenservice zodate afdichting kan worden verrangen.
• Dit kan het gevolg়ijn van kastdeur(en) die Niet goed is (zijn) aangebracht. Als u het hebelaal Niet zeker weet, vraag dan uw installateur om de deuren van de kast te controleren.

Als zich overmatig ij's in de vriezer heeft gezvormd:

• Controller of er enige waarstand is bij het openen van de deur van het apparaat. Als het bij de minste aanraking open gaat, kan dit betekenen dat de deurpakking moet worden verrangen.
• Controller de deurpakking op knikken, vuil en beschadiging. Als u dit opmerkt en het probleem nicht zich kunt oplossen, neem dan contact op met de klantenservice zodate afdichting kan worden verrangen.
• Dit kan het gevolg়ijn van kastdeur(en) die nicht goed is (zijn) aangebracht. Als u het hebelaal Niet zeker weet, vraag dan uw installateur om de deuren van de kast te controleren.

Als een of meer led-units in het apparaat Niet werken:

VOORBEREIDING VOOR DE INSTALLATIE

Dit apparaat mag nicht worden geinstalleerd in de buurt van warmtebronnen, zoals verwarmingselementen of fornuizen, of op een vochtige locatie.

Roep bij het installereren van dit apparaat de hulp in vanaen of twee andere personen. Dit apparaat kan scherpe randen hebben. Draag PBM die geschikt zijn voor teaak en het milieu.

• Gebruik de in hoogte verstelbare voetjes aan de voorkant van het apparaat om ervoor te zorgen dat het apparaat waterpas staat.
• Het koelsystem aan de achterkant van het apparatusat mag Niet gegen de muur komen. Hoe meer ruimte, hoe beter.
• Het apparaat要去 worden geinstalleelerd met voldoende ventilatie. Zorg ervoor dat er ruimte boven het apparaat is om lucht te lately ontsnappen en dat er ruimte is:tussen de achterkant van het apparaat en de muur.

VENTILATIE

De belangrijkste overweging bij het installereren van een koelkast in een ingeringte keuken is ventilatie. De warmte die uit de koelruimte worden afgevoerd, moet in de lucht rond het apparaat worden afgeveen. Een onjuiste ventilatie kan leiden tot voortijdige uittval van de compressor, een overmatig energieverbruik en een totale systemstoring, en kan de garantie die bij het apparaat worden geleverd ont geldig make.

Fig. 5

Voor apparaten die+zijn bedoeld om in een hoge kast te worden geinstalleerd, moet aan de volgende eisen worden voldaan:

Fig. 6

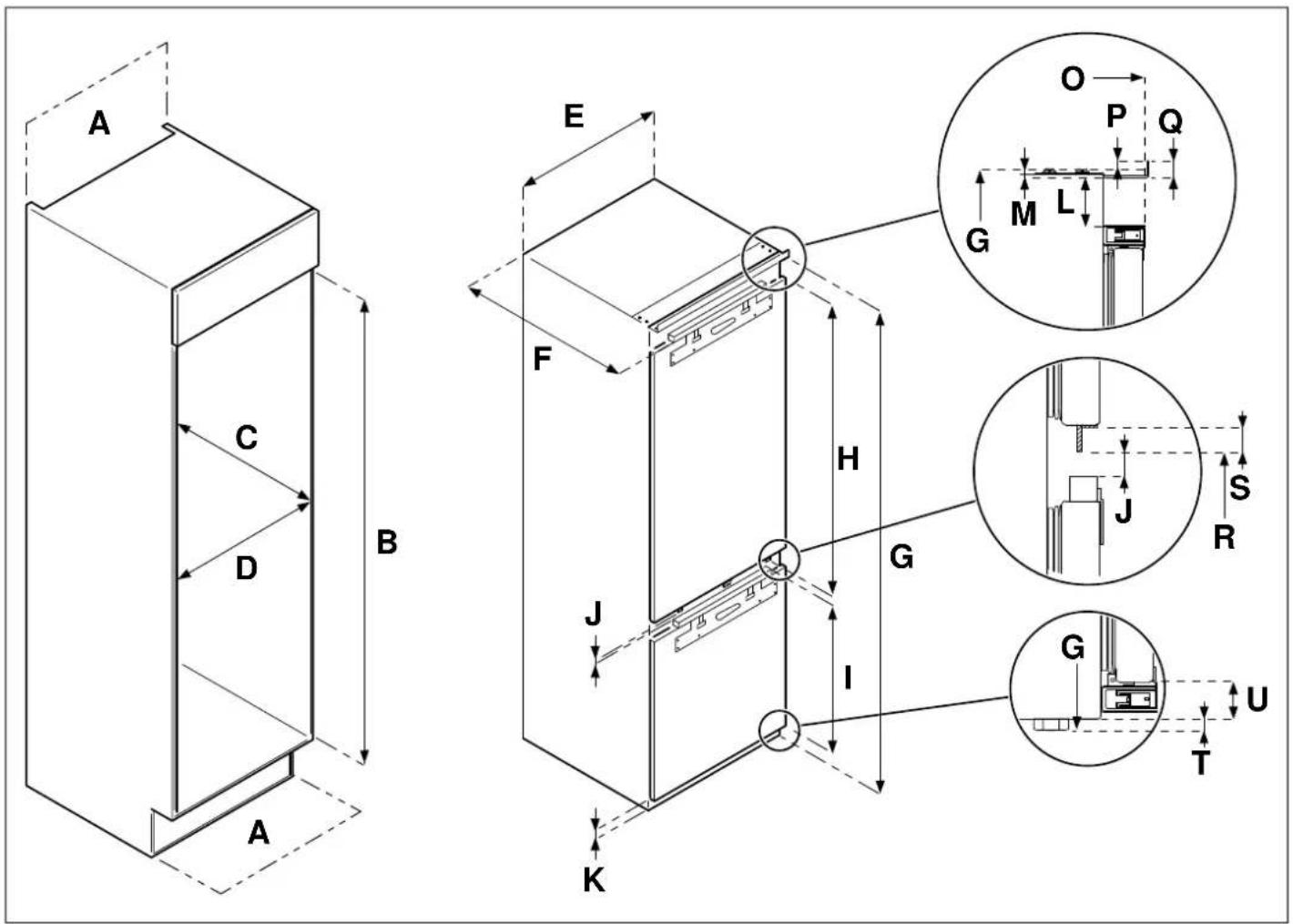

PRODUCTCODE	A	B	C	D	E	F		G	H	I
REF603BBNPTC	min 200 cm2	1778 - 1781	min. 560	min. 562	540	550	1776	1017	661
REF604BBNPTC		1939 - 1942					1937	1167

Ergens in de kast要去 een luchtinlaat aanwezig zijn om lucht vrijংbinnen te laten stromen. In dit voorbeeld worden een ventilatieopening onder de koelkast weergegeven.

Er要去 uitsparing worden aangebracht in de plint onder de koelkast/vriezer en deze moet netjes rond het rooster worden afgewerkt.

Als alternatif kan een dun gedeelte van de plint worden verwijderd om lucht in de eenheid te lately (de aanbevoler afmeting is 600mm× 10mm

De bovenkant van de kast moet worden ontlucht in deruimte.

Als de kast het Niet möglichk maakt om de lucht vrij in druiimte te lately stromen,要去en er een opening in de plir of andere ventilatiemethoden worden gezruikt om een natuurlijke luchtstroom te garanderen.

Er要去 ruimte zich aan de achterkant van de kast om ko lucht langs de condensor te kunnen latent stromen.

Aanbevolen: 500 × 35 ~mm

De vrij ruimte aan de achterkant van het apparaat is duidelijk aangegeven. Voor een goede werkig van het apparaat is het belangrijk dat de bovenkant van de kast n volledig afgedekt is. Een kanaaldiepte van 40-50 mm is normal voor de meeste units.

In de plint van de kast is een ventilatieopening nodig; hierdoor kan lucht over de compressor worden gezogen er warmte worden uitgewisseld.

In de regel geldt dat hoe meer lucht in en uit kan komen, des te beter en efficienter het product werkt.

INSTALLATIE-INSTRUCTIES (SCHUIFSCHARNIER)

Zet het apparaat met de hulp van een of twee andere personen in de kast. Er zitten twee metalen platen aan de onderkant van het apparaat. Breng de meegeleverde witte afstandsstukken aan op deze platen; als u kaar bent, klicht u het omgeekerde "T"-gedeelte eraf.

1) Zet het apparaat in de kast en plaats het aan de and kant ten opzichte van de scharnieren. Zorg voor 3-5 mi ruimte.

A Schets van de koelkast
B Aanbevolen grootte van ontluchtingsopening: 500 x 30 mm
C min. 30 mm

Fig. 10

A 3-5 mm

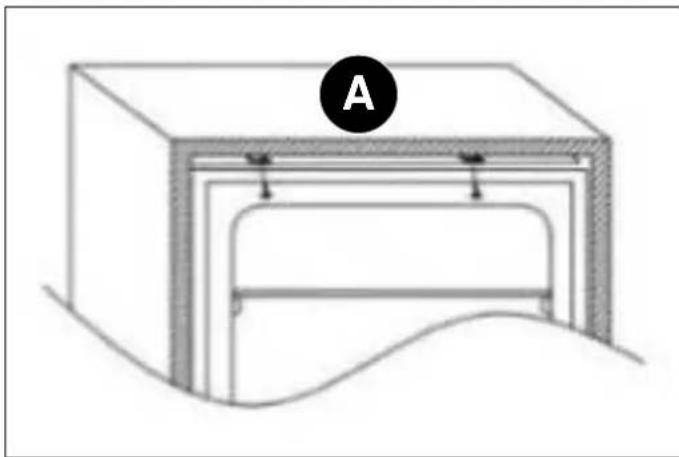

2) Nadat u de uitlijing van de deur van het apparaat deur van de kast hebte gecontroleerd, monteert u de plastic afdekkingen uit de tas met accessoires.

Fig. 11

A boven

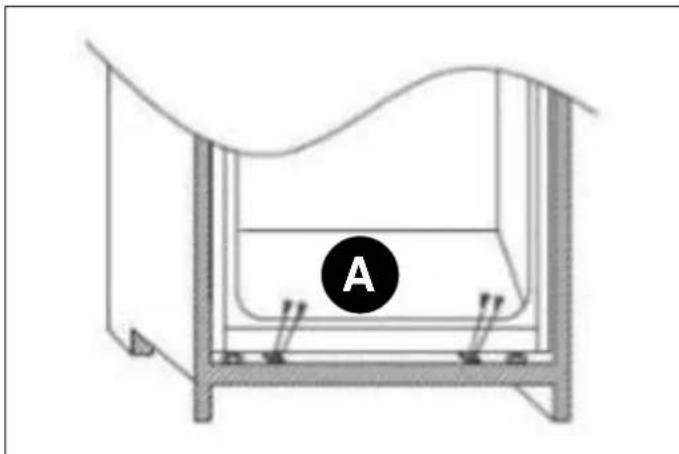

3) Draai de schroeven voor het onderste gedeelte van apparaat vast.

Fig. 12

A beneden

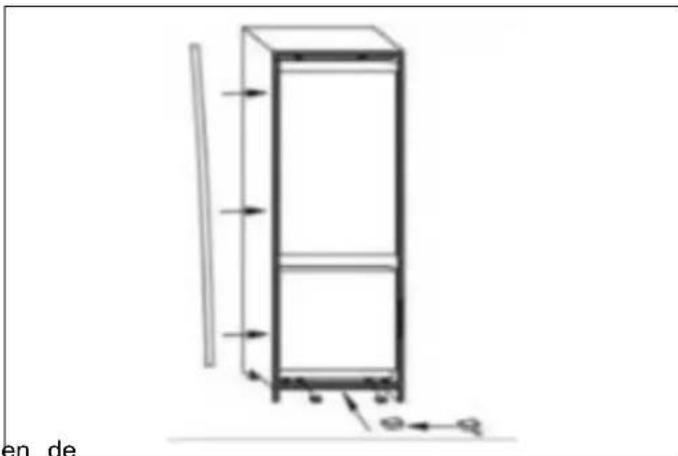

4) Plaats de affdichting op het apparaat en snij het eventuele overtollige materiaal af. Monteer de plastic afdekkingen op de onderste onderdelen.

Fig. 13

5) Gebruik een kruskopschroevendraaier om de verbindingspen onder het middelste scharnier rechts los te draaien en stel dit zodanig bij dat het op de rechte kastwand worden geschroefd.

Fig. 14

DE KASTDEUR(EN) MONTEREN

1) Zorg ervoor dat er een ruimte van 3 tot 4 mm is tuss de Niet-scharnierende ziche van de koelkast en de kastwand.

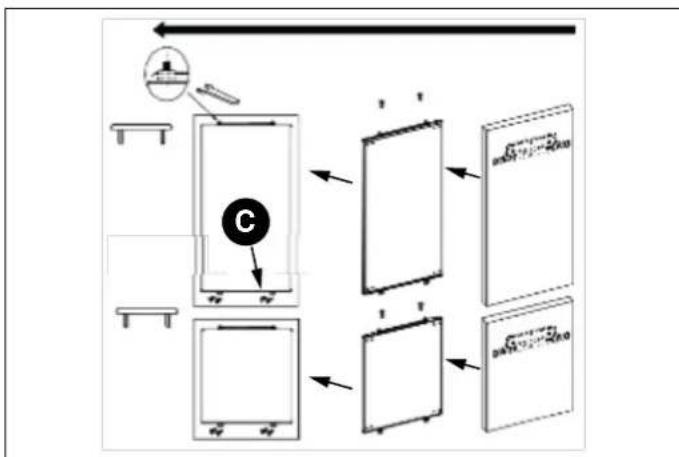

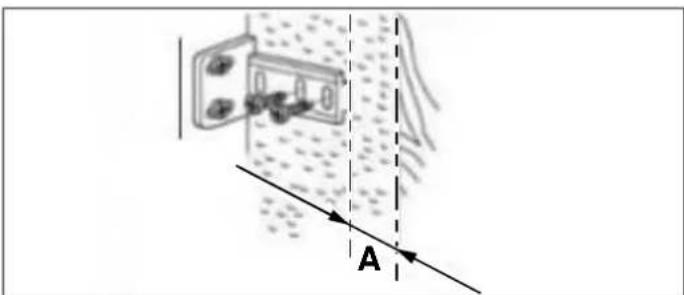

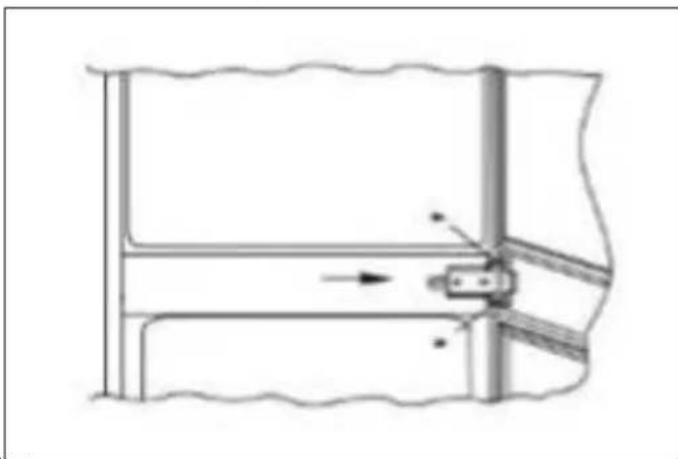

2) Plaats de schuif in de beugel en monteer de schuif op kastdeur, 20 tot 22 mm van de lange rand van de kastdeur, zoals weergegeven in de volgende afbeelding. Zorg ervoor dat de schuif in het midden en horizontaal de beugel worden geplaatst. Draai hem met de hand stevig vast.

Fig. 15

Fig. 18

A 20 mm

3) Vul de opening aan de Niet-scharnierende zichde met meegeleverde pakking/afdicht strip.

Fig. 16

de Laat de resterende delen van de afstandsdeksels op hunplaats over de metalen platen.

BELANGRIJK

Controleer na voltooing van de installmentie of het apparaat goed vastzit in de kast en of de deur (en) goed open en dicht gaat/gaan. Als er geen watstand is van de deurafdichtingen bij het openen van de deur (en), is het waarschijnlijk dat de deur(en) van het apparaat en/of de kast Niet goed zichn gemonteerd.

INSTALLATIE-INSTRUCTIES (DEUR OP DEURSCHARNIER)

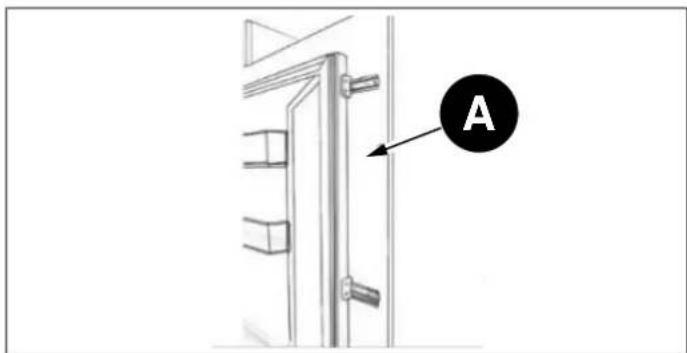

A Afdichting

4) Uiteindelijk要去en de deurschuiven eruit zich zoals op de volgende afbeelding, die de 2 schuiven op hunplaats weergeeft.

Fig. 17

Top Laats	GEREEDSCHAP EN ONDERDELEN
		Afstandsstuk voor scharnier A
		Afstandsstuk voor scharnier B
		Scharnierbedekking
		Kruiskopschroeven
		3,9 x 12, T20
		3,9 x 16, T20
		Sleutel
		Linker afdekking voor afstandsstuk bedieningspaneel
Lang van de van de		Rechter afdekking voor afstandsstuk bedieningspaneel
		Sierstrip

A Kastdeur

Zorg ervoor dat de deuren van het apparaat goed openen, sluiten en sluiten.

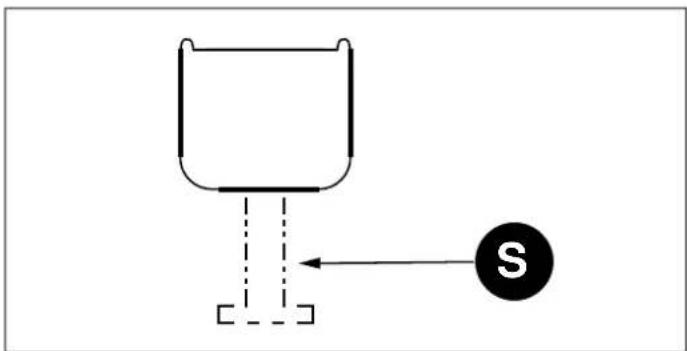

Als u klaar bent, en als u tevreden bent met de passing van het apparaat in de kast, buig en breek dan de delen van de witte afstandsstukken met de markings "S" af, zoals aangegeven door de stippellijn.

1) Duw het apparaat in de houten kast; het is beter om eerst de linkerkant van de kast te naderen.

OPMERKING

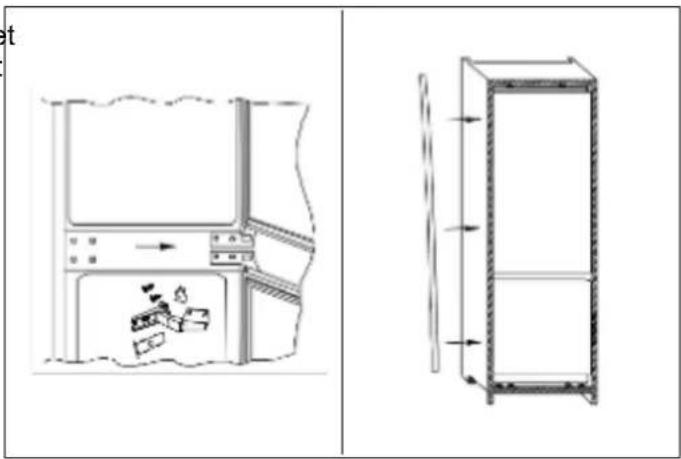

Gebruik bij het monteren van het scharnier op de kast een afstandsstuk.

OPMERKING

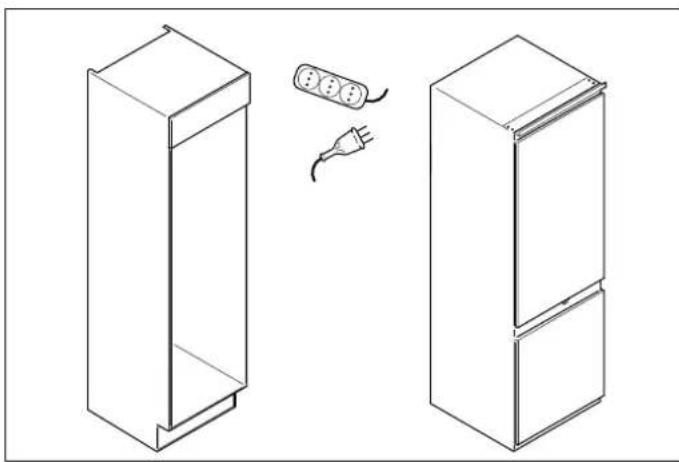

De stekker van het apparaat moet in het stopcontact zitten voordat u het apparaat installeert.

Fig. 19

Fig. 21

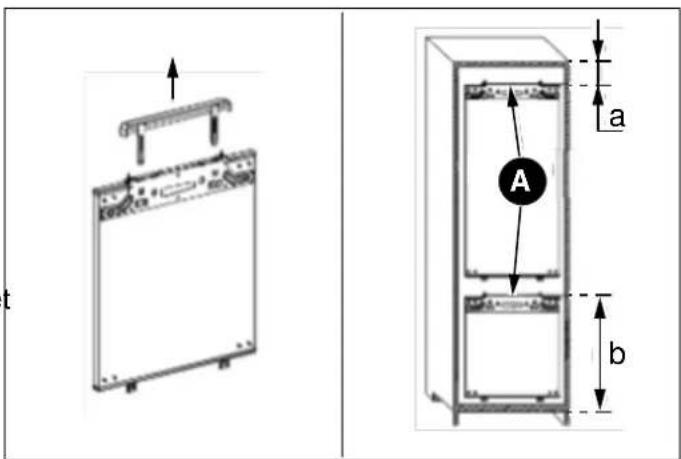

4) Meet de afmetingen van A en B.

2) Pas de positie van het apparaat aan en schroef de boven- en onderkant van het apparaat in de kast.

OPMERKING

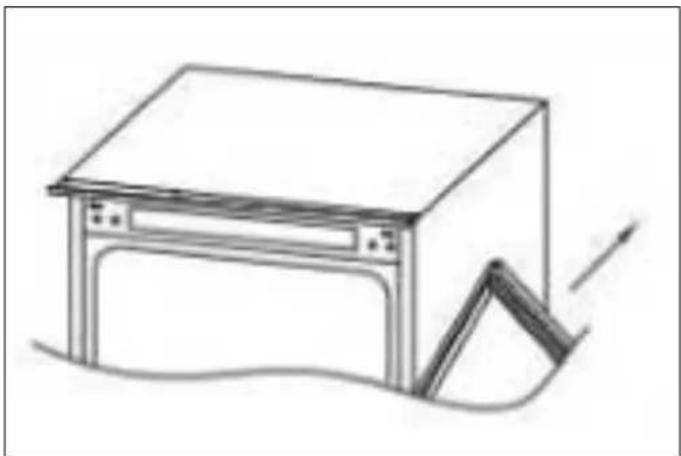

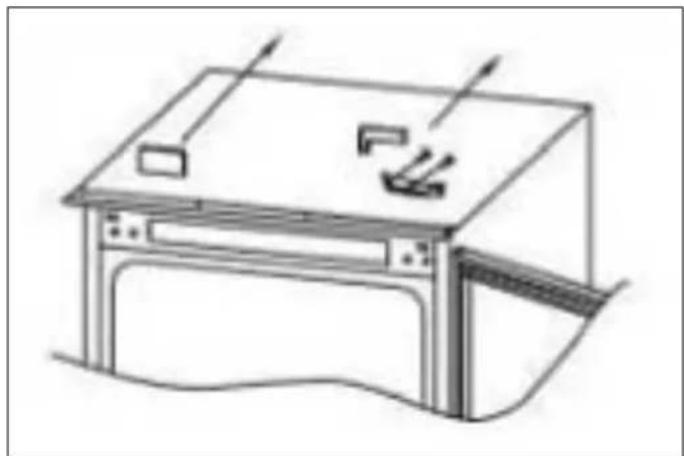

Verwijder de staarten van de witte afstandsstukken nadat u de kap voor het onderste gedeelte hebt gemonteerd.

Fig. 20

Fig. 22

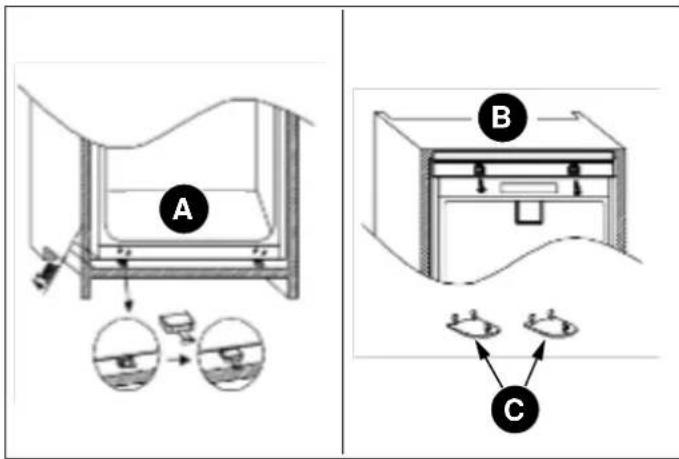

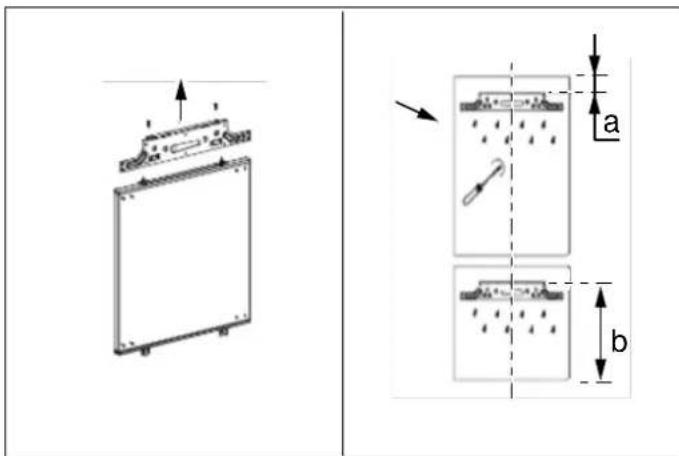

A Verbindingspaneel Demonteer het verbindingspaneel voordat u gaat meten. 5) Monteer het verbindingspaneel op de kastdeur.

A beneden
B boven
C Bovenste scharnierbedekking
3) Schroef het scharnier op de kast; bevestig de sierstrip aan de linkerkant van het apparaat.

Fig. 23

Fig. 25

Het verbindingspaneel moet in het midden van de kastdur Verwijder de bovenste deur. worden gemonteerd.

6) Bevestig de apparaatdeur aan de kastdeur.

Fig. 24

Fig. 26

3) Verwijder het middelste scharnier en de bijbehorende verbindingspen eronder.

C Montagevoet

DE DEUREN VAN HET APPARAAT OMKEREN

We raden u aan om u door iemand te latent helpen om de deuren te ondersteunen verwijl u deze handelinguitvoert.

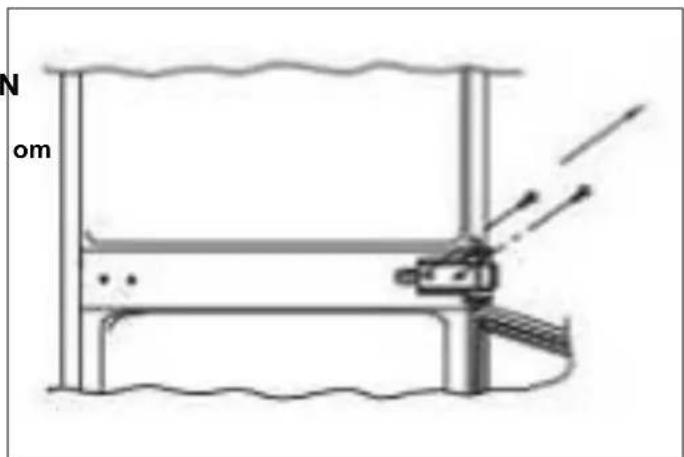

1) Verwijder de scharnierbedekking en het scharnier rechtsboven met een schroevendraier.

Fig. 27

4) Verwijder de onderste deur.

Fig. 28

Fig. 31

5) Verwijder het onderste scharnier rechts en de linker plastic pluggen en monteer ze aan de tegenoverligende zichden.

Fig. 29

CONTROLER OF DE DEUR GOED AFSLUIT

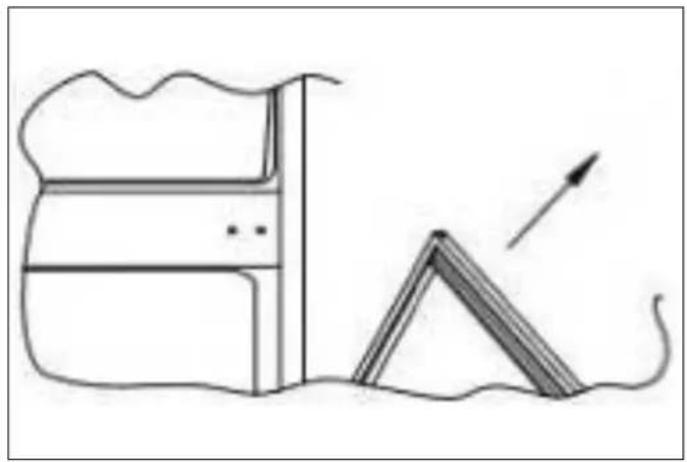

Het is normal dat de affdichting wordt samengedrukt nada het portier is omgekeerd. Als de deur gesloten is, gebrukt een fohn om de affdichting uit te latent zetten en de open tussen de deur en het apparaat zich te vullen. Houd de fi Niet te dicht bij het apparaat, want dit zou de affdichting konnen beschadigen.

Een afstand van ongeveer 10 cm zou geschikt要去en zij Laat na afloop de afdichting en de deur afkoelen voordat ze aanraakt. Als dit is gebeurd, zou de afdichting op+zijn plaats要去en blijven zitten.

6) Monteer het bovenste scharnier rechts in de linkerbenedenhoek en breng de bedeking aan.

Fig. 30

7) Monteer de deuren en scharnieren opnieuw, en werk waar bij van beneden maar boven (van 1-4).

In deze handleiding worden de meeste vragen over de functies van het product beantwoord. Als umeer informatie of technische assistentie nodig hebt, neem dan contact op met uw dealer of bezoek荃 website:

In Italiè

In het Verenigd Koninkrijk

Noteer voordat u belt het type en serialummer van het model, die u kunt vinden op het typeplaatje, samen met eventuele meldingen die op het display zichn verschenen.

Het typeplaatje bevindt zich in het apparaat, aan de zijkant van het compartment, zich bij de schappen.

Zorg ervoor dat u de volgende informatatie bij de hand hebt voordat u belt:

• Datum van aankoop,
• Naam van de dealer waar het product is gekocht.

FRAN CHEFENS SKRIVBORD

Baste agare till en Bertazzoni-apparat,
