VALIDÀ DEL MANUALE PER L'UTENTE

Il seguente manuale è valido per tutti i codici prodotto indicati di seguito:

REF603BBNPTC
REF604BBNPTC
REF704BBNPTC
REF603BBNPTC-S
REF604BBNPTC-S
REF704BBNPTC-S

INFORMAZIONI IMPORTANTI SU SICUREZZA E AMBIENTE 31

INFORMAZIONI DI SICUREZZA 31

SMALTIMENTO DEI VECCHI ELETTRODOMESTICI 32

CONFORMITA 32

RISPARMIO ENERGETICO 32

PRIMO UTILIZZO 32

USO E MANUTENZIONE 33

USO 33

USO DEL FRIGORIFERO 33

Uso del freezer 33

CASSETTO FRESCO 33

CONSERVAZIONE 34

PANNELLO DI CONTROLLO 35

CURA E MANUTENZIONE 37

ISTRUZIONI PER LA SOSTITUZIONE DELLA LUCE A LED 37

CURA E PULIZIA 37

SBRINAMENTO 37

RISOLUZIONE DEI PROBLEMI 37

INSTALLAZIONE 39

ISTRUZIONI PER L'INSTALLAZIONE 39

PREPARAZIONEPER L'INSTALLAZIONE 39

VENTILAZIONE 39

ISTRUZIONI DI INSTALLAZIONE (CERNIERA SCORREVOLE) 43

MONTAGGIO DELLE PORTE DEL MODULO 44

ISTRUZIONI DI INSTALLAZIONE (PORTA CON CERNIERA) 45

INVERSIONE DELLE PORTE DEL FRIGORIFERO 47

ASSICURASI CHE LE PORTE CHIUDANO ERMETICAMENTE 48

CURA E ASSISTENZA 49

CURA E ASSISTENZA 49

Grazie per aver acquistato quello prodotto.

Prima di usare il frigorifero, leggere attendamente il presente manuale di istruzioni per trattre il massimo dallesue prestazioni.Conservare tutte la documentazione peruna consultrazione successiva o per i futuri proprietari.
Questo prodotto e destinato unicamente all'uso domestico o ad applicazioni simili, ad esempio:

Cucine destinate al personale di negozi, uffici e altri ambienti lavorativi; in agriturismo o uso da parte di clienti di hotel, motel, bed and breakfast e altri ambienti residenziali.

Servizi di catering e applicazioni simili che non coinvolgono vendita al dettaglio.

Questo frigorifero deve essere usato solo per la conservazione di cibi e qualiasi uso diverso è considerato pericoloso. Il produttore non sare responsabile per eventuali omissioni da parte dell'utente. Si raccomanda, inoltre, di prendere visione delle condizioni di garanzia.

AVVERTENZA

non usare dispositivi elettrici all'interno dei vani di conservazione, a meno che non siano del tipo raccomandato dal produttore.

AVVERTENZA

Quando si posizione il frigorifero, verificare che il cavo di alimentazione non sia incastrato o danneggiato.

AVVERTENZA

Non collocare prese elettriche multiple o alimentatori portatili sul retro del frigorifero.

AVVERTENZA

Rischio di incendio/materiali inflammabili

Questo frigorifero non è destinato ad essere utilizzato da persona (bambini compresi) con ridotte attività fisiche, sensoriali o mentali o privile dell'esperienza e delle conoscenze necessarie, se non supervisionate o struite all'uso del frigorifero da una persona responsable della loro sicurezza.

I bambini dovrebbero essere sorvegliati per controllare che non giochino con il frigorifero.

Se è danneggiato, il cavo di alimentazione deve essere sostituito dal produttore, dal suo tecnico di assistenza o da persona alttanto qualificate, in modo da evitare pericoli.

Non conservare in quello frigorifero oggetti esplosivi come, ad esempio, bombolette spray con propellente inflammabile.

Questo frigorifero è destinato a essere utilizzato in ambiente domestico o simile, ad esempio:

• cucine destinate al personale di negozi,UFFici e altri ambienti lavorativi;
• agriturismo o uso da parte di clienti di hotel, motel e al ambienti residenziali;
  bed and breakfast (B&B);
• servizi di catering e applicazioni simili che non coinvolgono vendita al dettaglio.

Per lo smaltimento,fare riferimento ai regolamenti locali in materia di smaltimento di elettrodomestici che contengono refrigerante e gas inflammabili.

Se è danneggiata, la lampadina LED deve essere sostituita dal produttore, dal suo technique di assistenza o da persona altrettanto qualificate, in modo da evitare pericoli.

AVVERTENZA

mantene libere da ostruzioni le aperture di ventilazione nell'involucro del frigorifero o nella struttura integrata.

AVVERTENZA

per evitare pericoli dovuti all'inbastità del frigorifero, fissarlo come da istruzioni.

AVVERTENZA

non usare dispositivi meccanici o altri mezzi, diversi da quelli raccomandati dal produttore, per accelerare il processo di sbrinamento.

AVVERTENZA

non danneggiare il circuito refrigerante.

Questo frigorifero è conforme alla direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE).

I RAEE contengono sua sostenze inquinanti (che possono avere effetti nocivi sull'ambiente) sua componenti di base (che possono essere riutilizzati). è importante che i RAEE vengano sottoposti a trattamenti specifici al fine di rimuovere e smaltire adeguatamente tutte le sostenze inquinanti e recuperare e riciclare gli altri materiali.

Le personne hanno un ruolo importante nell'assicurare che i RAEE non costituiscano un problema per l'ambiente e, pertanto, è fondamentale seguire alcune regole base:

i RAEE non devono essere trattati come rifiuti domestici;
- RAEE devono essere conferiti presso i centri di raccolta predisposi gestiti dal comune o da aziende specializzate. In molti Paesi, è presente il ritiro porta a portaanche per i RAEE ingombranti.

In molti Paesi, quando si acquista un nuovo elettrodomestico, quello vecchio più assere riconsegnato al rivenditore che è tenuto a ritirarlo Gratisamente (secondo un principio di 1 a 1), a condizione che gli elettrodomestici in questione siano dello stesso tipo e abbiano le stesse funzioni.

Il marchio presente sul prodotto conferma la conformità a tutti i requisiti europei in materia di sicurezza, salute e ambiente applicabili a quello prodotto.

Per un migliorare risparmio energetico, si consiglia di:

• installare il frigorifero lontano da fonti di calorie, di non esporlo alla luce diretta del sole e di posizionarlo in una stanza ben ventilata.
• Evitare di ripore alimenti caldi nel frigorifero per non fare augmentare la temperature interna e quindi causare il funzionamento continuo del compressore.
  Non riempireccessivamente il frigorifero per assicurare una corretta circolazione dell'aria.
• Sbrinare il frigorifero in caso di presenza di ghiaccio al fine di agevolare il raffreddamento.
• Tenere la porta del frigorifero chiusa in caso di mancanza di energia elettrica.
• Aprire e tenere aperte le porte del frigorifero per il minor tempo possibile.
• Evitare di impostare una temperatura troppo bassa.
  Rimuovere eventuale polvere presente sul retro del frigorifero.

È necessario lasciare che il frigorifero si assesti per almeno quattro ore prima di accenderlo.

Si raccomanda di pulire l'interno del frigorifero prima di metterlo in funzione per la prima volta, using una soluzione con bicarbonato di sodio e acqua calda e di asciugarlo con cura. Il frigorifero nuovo potrebbe avere un odore particolare. Questo scomparirà con il raffreddamento.

NOTA

Il frigorifero inizIERa a funzionare a 5^ e il freezer a -18^ fino al raggiungimento della temperature corretta. Se il frigorifero viene spento, è necessario aspettare cinque minuti prima di riaccenderlo per evitare inutili danni al compressore. Non riporre mai prodotti inflammabili o esplosivi, nonché acidi altamente corrosivi o alcalini nel frigorifero. Il frigorifero raffredda gli alimentiattraverso il raffreddamento della cavità posteriore. L'eventuale presenza di brina su esta superficie è normale e scomparirà confluendo attraverso un piccolo scarico nella parte inferiore, dove evaporerà essere arrecare danni. La presenza di brina sulla parete posteriore del frigorifero non ne indica un malfunzionamento.

USO DEL FRIGORIFERO

Non ripore mai liquidi non coperti nel frigorifero

• La quantità massima di cibo fresco che può essere congelata in un periodo di 24 ore è di 2,6 kg.

Non cercare di congelare quantità superiori.

Non ripore mai alimenti caldi nel frigorifero. Gli alimenti caldi devono essere lasciati a raffreddare a temperatuGASSETTO FRESCO ambiente prima di essere riposti nel frigorifero.
Non appoggiare nulla alla parete posteriore del frigorifero poiché si potrebbe formare brina e potrebbero verificarsi problemi di condensa difficili da eliminare.
Assicurarsi che i contentitori del cibo siano puliti all'esterno e asciugare eventuale acqua in effesso prima di riporli nel frigorifero.
- Avvolgere o coprire gli alimenti prima di metterli nel frigorifero. In quello modo si evita la perdita di umidità, gli alimenti rimangono freschi e non si formeranno odori sgradevoli.
- Organizzare il cibo prima di riporlo in frigorifero. Gli alimenti che devono essere utilizzati al più presto devono essere conservati nella parte anteriore dei ripiani. In quello modo si evita il deterioramento che potrebbe verificarsi quando la porta viene tenuta aperta per lunghi periodi di tempo.
Non riempire troppo il frigorifero. Tra gli alimenti dovrebbe esserci spazio sufficiente per consentire il ricircolo dell'aria fredda.
- Lo scongelamento dei cibi congelati all'interno del vano frigo permette di mantenere la temperature Bassa e di risparmiare energia.
Non riporre mai la carne cruda sul ripiano al di sopra di carni cotte o altri prodotti. Questo eviterà che il sangue della carne cruda contamini altri cibi.

Uso del freezer

• Il freezer è progettato per conservare unicamente i cibi congelati.
  Non ripore mai cibi caldi o tiepidi all'interno del freezer. Lasciarli raffreddare completeness prima di metterli nel freezer.
• Seguire le istruzioni delle confezioni degli alimenti per la conservazione dei cibi congelati. Se non sono presenti informazioni, i cibi non devono mai essere conservati per più di tre mesi alla data di acquisto.
• Conservare gli alimenti in confezioni piccole (idealmente da meno di 1 kg). Questo riduce il tempo di congelamento e migliorara la qualità del cibo scongelato.
• Avvolgere gli alimenti prima di metterli nel freezer. Per evitare che gli involucri si attacchini tra loro, assicurarsi che siano asciutti.
• Etichettare i cibi primi di congelarli, riportando informazioni come il tipo di cibo e le date di conservazione e di scadenza.
• Una volta scongelato, il cibo non può essere ricongelato. Per evitare sprechi, scongelare solo la giusta quantità di cibo.
  Le bevande in bottiglia e in lattina non devono essere riposte nel freezer poiché potrebbero esplodere.

CONSERVAZIONE
Fig. 1

Il vano frigo è adatto alla conservazione a breve termine degli alimenti. Nonostante sia possibile Maintainere basse temperature, non è consigliabile conservare gli alimenti per periodi prolongati.

Vista la circolazione di aria fredda nel frigorifero, la temperature cui variate tra una sezione e l'altra. Pertanto, cibi devono essere conservati insezioni diverse in base alla loro tipologia.

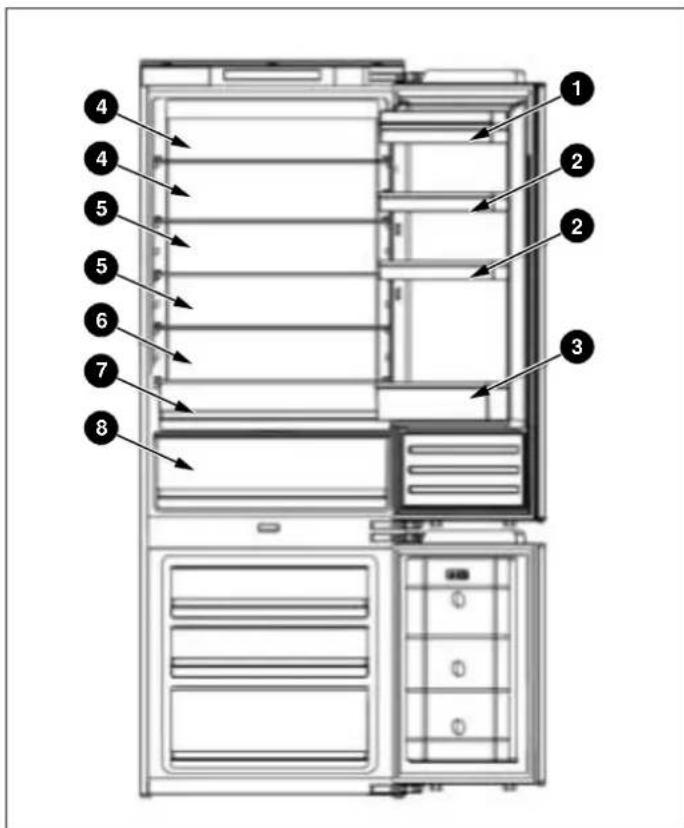

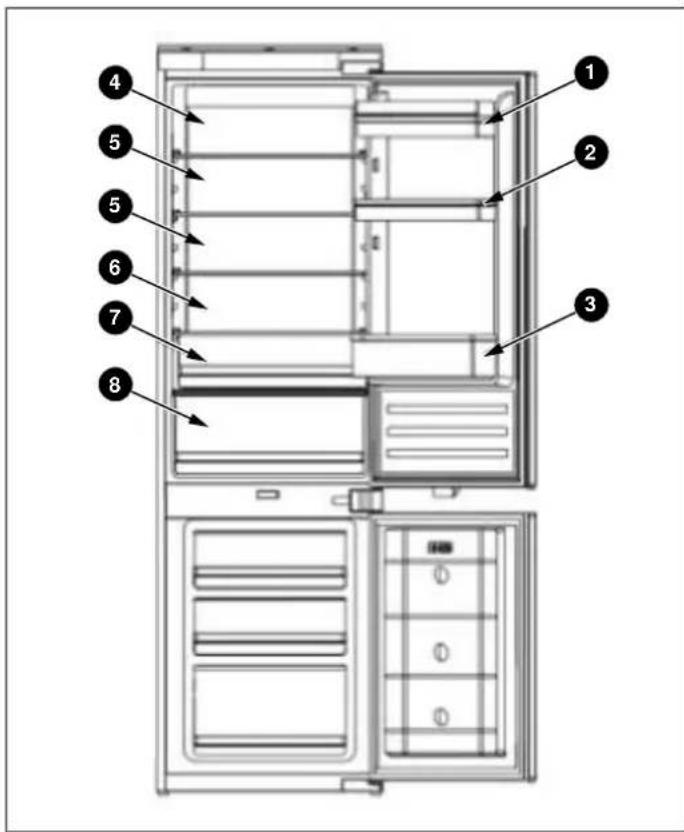

1) Burro, formaggi, ecc.
2) Alimenti in vasi e bottiglie
3) Bevande, ad esempio latte
4) Alimenti cotti
5) Yogurt, conserve, ecc.
6) Bottiglie da 75 cl o piatti pronti, ecc.
7) Frutta e verdura
8) Carne e pesce freschi/frutta e verdura

I ripiani del frigorifero sonoessere spostati in base alle necessità di conservazione degli alimenti. Per spostare un ripiano, sollevare la parte posteriore e tirare verso l'esternc

Per posizionarlo, fare scorrere il ripiano verso l'internolungo le guide e abbassare la parte posteriore.

La configurazione che garantisce il maggior risparmio energetico richiede la presenza di cassetti, balconcini e ripiani. Fare riferimento alle figure sulla riportate.

Fig. 2

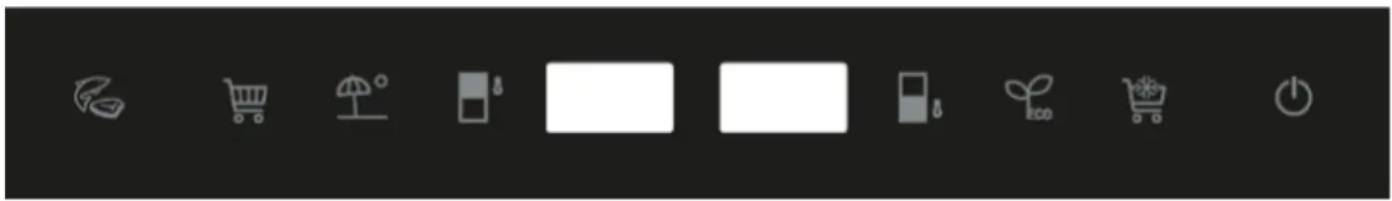

PANNELLO DI CONTROLLO

Fig. 3

1) Alla prima accensione, il frigorifero funzionera con le 1 impostazioni seguenti: 5^ per il frigorifero, 0^ per il cassetto Fresco e -18^ per il freezer. Se si desidera regolare la temperature o procedere al funzionamento manuale, premere il pulsante corrispondente all'operazione da effettuare. L'intervalto di temperature per il cassetto Fresco è da -3^ a 3^ .
2) Regolazione della temperatura del frigorifero: Premere pulsante sinistra del pannello di controllo per regolare la temperatura nell'intervallo tra 2^ e 8^ .
3) Regolazione della temperatura del freezer: Premere il pulsante a prostra del pannello di controllo per regolare la temperatura nell'intervalle tra -15^ e -25^ .
4) Regolazione della temperatura del cassetto Fresco: Il pulsante controlla la temperatura. Premendo quello pulsante, la temperatura passera da -3^ a +3^ . Qu funzione cui è essere attivata/disattivata continuando a premere per tre secondi (comparirà OFF).
5) Raffreddamento rapido: Premere il pulsante; il pulsante si illumina e la funzione di raffreddamento rapido si attiva. Il frigorifero inizia a funzionare automaticamente per raggiungere la temperatura di 2^ ^ , continua per 24 ore, dopo di che ritorna all'impostazione normale quando si spegnà l'icona relativa.
6) Modalità vacanza: Premere il pulsante; il pulsante illumina e la modalità vacanza si attiva. Il frigorifero a funzionare automaticamente alle seguenti impostazioni: frigorifero a 17^ e freezer a -18^ .
7) Modalità Eco: Premere il pulsante sul pannello controlo; la funzione Eco si attiva e il pulsante si illumina. Il vano frigorifero funziona a 5^ e il freezer a -18^ . Il cassetto Fresco funziona a 3^ .
8) Congelamento rapido: Premere il pulsante; il pulsante si illumina e il freezer attiva la funzione di congelamento rapido, con una temperatura di di -25^ . Dopo 24 ore, la funzione di congelamento rapido si disattiva automaticamente.
9) Premere il pulsante per 3 secondi per spegnere il frigorifero. Quando il pulsante si illumina, l'alimentazione è disattivata. Le lampade interne si spengono e il compressore smette di funzionare. Premere il pulsante per 3 secondi per accendere i frigorifero. L'icona corrispondente si illumina e l'alimentazione si riattiva.

10) Nei modelli No Frost, è presente la funzione di sbrinamento manuale. Premere i pulsanti 山 + 山 per 5 secondi per attivare lo sbrinamento manuale per pulire l'evaporatore del freezer. L'icona della temperatura del freezer si accende. Premere i pulsanti 山 + 山 per 3 secondi per disattivare lo sbrinamento manuale. La temperature del freezer smette di lampeggiare.
11) Visualizzazione errori: Questo frigorifero è dotato di funzione "Visualizzazione di errorsi e allarmi". In caso di guasti ai sensori, compaiono i relativi allarmi sul display della temperatura. Il frigorifero continua a raffreddare, ma è necessario contattare l'assistenza professionale per farlo controlare.

F2 - Sensore Fresco
F3 - Sensore del vano frigo

a F4 - Sensore del vano frezer

F5 - Sensore sbrinamento
2E - Errore ventola/motore del freezer
- CE- Errore di comunicazione tra il pannello principale e il display

Gli errorsi soprare riportati compaiono unicamente sul display e non vengono emessi allarmi acustici.

Allarme temperatura del freezer: Se, una volta che la temperatura del freezer raggiunge il valore impostato, si verifica un aumento或者其他 -1^ , viene arrivato l'allarme iniziaca accompanying dal lampeggio del display della temperatura del freezer. Premere qualsiasi pulsante per disattivare l'allarme acustico. La temperature continuera a dilampeggiare sono a -1^ .

NOTA

Il display principale si trova nel vano del compressore

POSIZIONE CONDIZIONI
5°C / -18°C	Temperatura estiva o ambiente
	tra 25-35°C
5°C / -18°C	Temperatura primaverile, autunnale o ambiente
	tra 15-25°C
5°C / -18°C	Temperatura invernale o ambiente
	tra 5-15°C
Funzione congelamento rapido	Congelamento rapido
Funzione raffreddamento rapido	Raffreddamento rapido

ISTRUZIONI PER LA SOSTITUZIONE DELLA LUCE A LED

NOTA

La luce a LED non deve essere sostituita dall'utente, ma da un professionista.

Specifiche della luce: 12V / 10W

1) Scollegare l'alimentazione.
2) Rimuovere la striscia in lega di alluminio nella parte superiore della superficie della luce a LED e quando rimuovere le viti di fissaggio a destra e a sinistra.

I passaggi 1 e 2 sono molto migliorati qui tutto.
3) Montare il nuovo display a LED.
4) Ripositionare la striscia in lega di alluminio.

Fig. 4

CURA E PULIZIA

Scollegare sempre l'alimentazione del frigorifero prima di procedere alla pulizia e alla manutenzione.

I comparti del frigorifero e del freezer devono essere puliti con una soluzione di bicarbonato di sodio e acqua tiepida. Non usare prodotti o detergenti abrasivi. Dopo il lavaggio, sciacquare e asciugare con cura.

Pulire gli scaffali e i balconcini separatamente a mano con una soluzione delicata di detersivo per i piatti e acqua. Navelarli in lavastoviglie.

Se il frigorifero non sare usato per un periodo lungo, scollegare la corrente e pulirlo. Le porte devono essere lasciate leggermente aperte per prevenir la formazione di muffa e cattivi odori.

SBRINAMENTO

Il frigorifero è dotato diSYSTEMA No Frost che serve per evitare la formazione di ghiaccio. In condizioni di normale utilizzato, non dovrebbe essere necessario sbrinare regolarmente il freezer.

NOTA

In caso di formazione regolare di ghiaccio o accumuli di acqua nel freezer, è probabile che la porta non si chiuda in modo ermetico. Questo potrebbe essere causato da una guarnizione difettosa della porta oppure alla porta del modulo montata in modo errato o eccessivamente pesante. Per maggiori informazioni, consultare la sezione sulla risoluzione dei problemi relativà all'accumulo di ghiaccio.

RISOLUZIONE DEI PROBLEMI

In caso di problemi con il frigorifero, consultare la sezione relativata alla risoluzione dei problemi prima di contattare l'assistenza clienti.

Se il frigorifero non funziona, verificare che:

L'alimentazione sua collegata.
I fusibili dell'impianto domestico siano intatti, casi come quelli della spina.
Il frigorifero non sia stato spento.
- La presa di corrente funzioni correttamente. A al fine, collegare la spina di un altro dispositorio per verificare che la presa funzioni.

Se il frigorifero funziona, ma non come dovrebbe, verificare che:

Il frigorifero non sia sovraccarico.
Il termostato sua impostato su una temperatura adequata.
Le portesi chiudano correttamente.

Ilsystemadi raffreddamento nella parte posteriore del frigoriferosia pulito e privo di polvere e che non sua a contatto con il muro.
Vi sia ventilazione sufficiente ai lati e sul retro.

Se il frigorifero è rumoroso, verificare che:

• Sia posizionato in piano e in modo stabile.
  I lati e il retro siano liberi e che non vi sia nulla appoggiato al frigorifero.

NOTA

Il gas di raffreddamento del frigorifero potrebbe emettere dei gorgogliianche quando il compressore non è in funzione.

Se il frigorifero emette dei beep, verificare che:

• Le porte siano chiuse. Dopo 60 secondi dall'apertura di una porta, scatta un allarme.

Se si forma ghiaccio sulla parete posteriore del frigorifero:

• La formazione di alcune gocce ghiacciate è normale.
  Questo non è indice di un guasto.
• Assicurarsi che non vi sia nulla a contatto con la parete posteriore del frigorifero.
• Controllare che via sia un minimo di resistenza all'apertura del frigorifero. Se si apré con troppafacility, potrebbe essere necessario sostituire la guarnizione della porta.
• Controllare la presenza di eventuali deformazioni, difetti o sporcizia sulla guarnizione della porta. In caso di difetti che non è possibile ripristinare in autonomia, contattare l'assistenza clienti per sostituire la guarnizione.
  La/e porta/e del modulo potrebbe/ro non essere montata/e correttamente. In caso di dubbi, chiedere al montatore di controllare le porte del modulo.

Se si è formato ghiaccio inccesso nel freezer:

• Controllare che via sia un minimo di resistenza all'apertura del frigorifero. Se si apré con troppafacility, potrebbe essere necessario sostituire la guarnizione della porta.
• Controllare la presenza di eventuali deformazioni, difetti o sporcizia sulla guarnizione della porta. In caso di difetti che non è possibile ripristinare in autonomia, contattare l'assistenza clienti per sostituire la guarnizione.
  La/e porta/e del modulo potrebbe/ro non essere montata/e correttamente. In caso di dubbi, chiedere al montatore di controllare le porte del modulo.

Se una o più unità LED all'interno dell'apparecchio non funzionano:

• Contattare l'assistenza clienti per programma un controllo.

PREPARAZIONE PER L'INSTALLAZIONE

Questo frigorifero non delve mai essere montato vicino a fonti di calore, ad esempio termosifoni o angoli cottura, e nemmeno in luoghi umidi.

Per il montaggio del frigorifero, richiedere l'aiuto di una o due persone. Il frigorifero potrebbe avere spigoli vivi. Indossare DPI adeguati all'attività e all'ambiente.

Per assicurare che il frigorifero sia in piano, è opportuno regolare i piedini nella parte anteriore del frigoriferro.
Ilsystemadi raffreddamento nella parte posterior del frigorifero nondeveseesseracontattoconil muro. Maggioree lo spazio presente,medlio e.

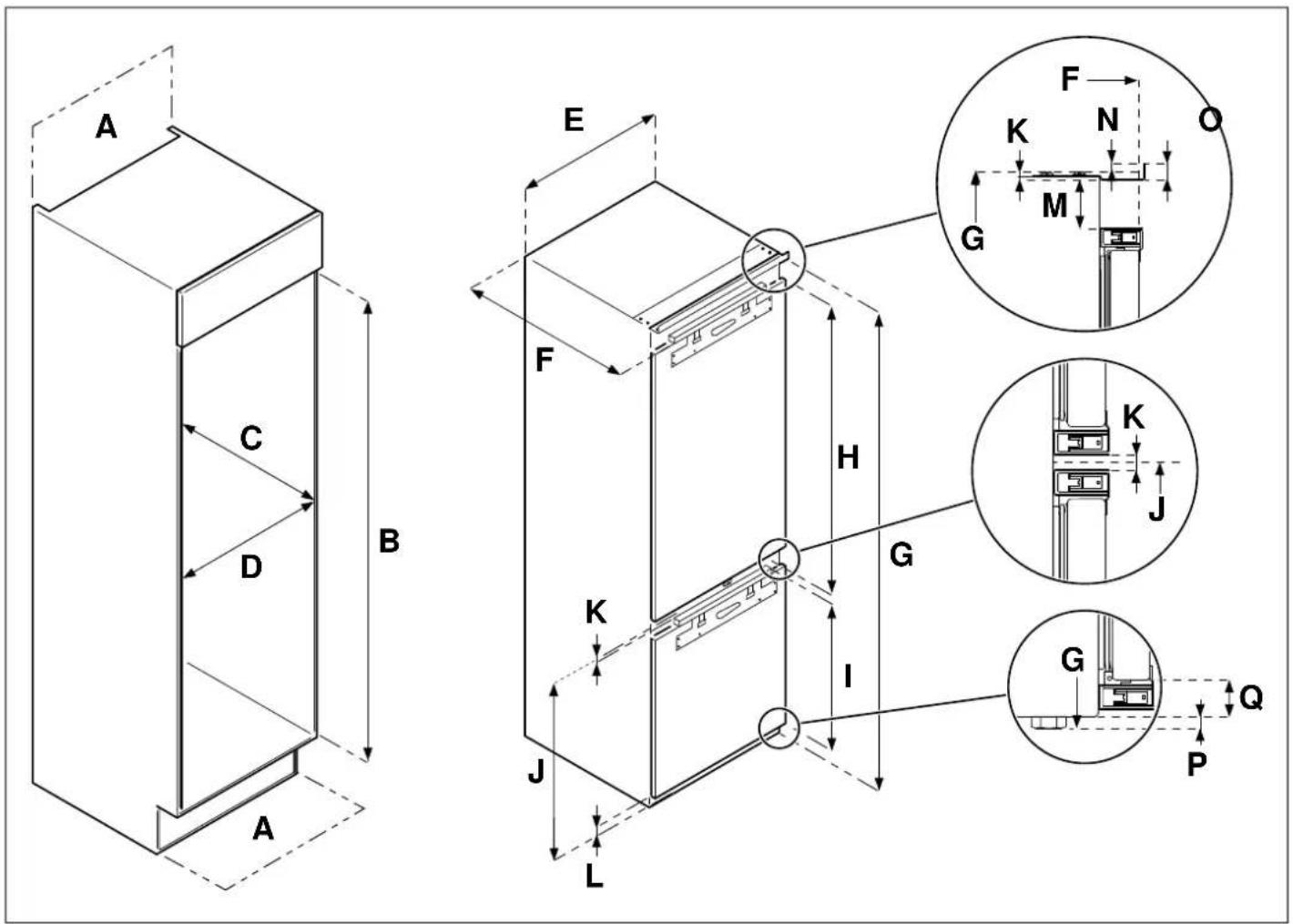

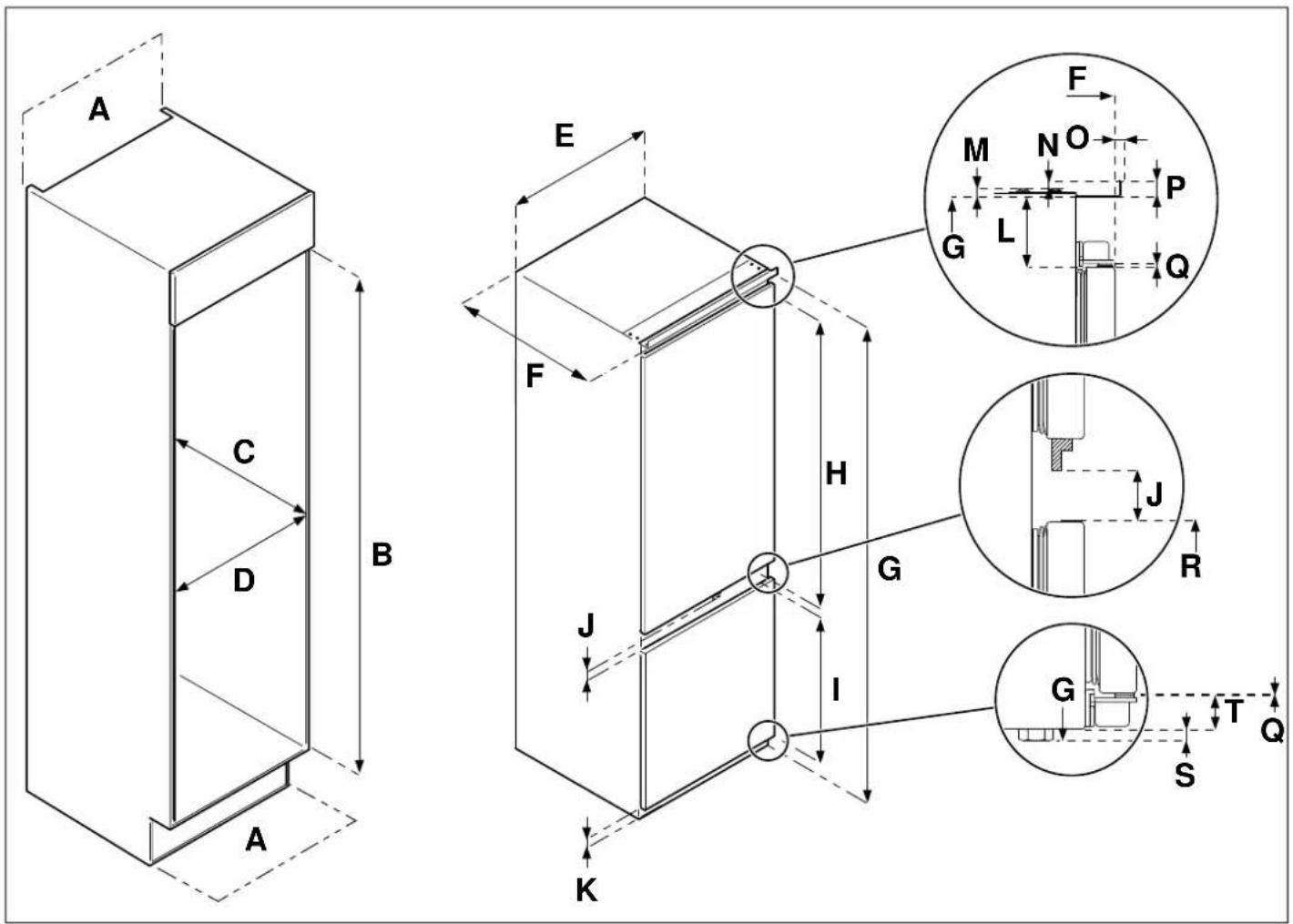

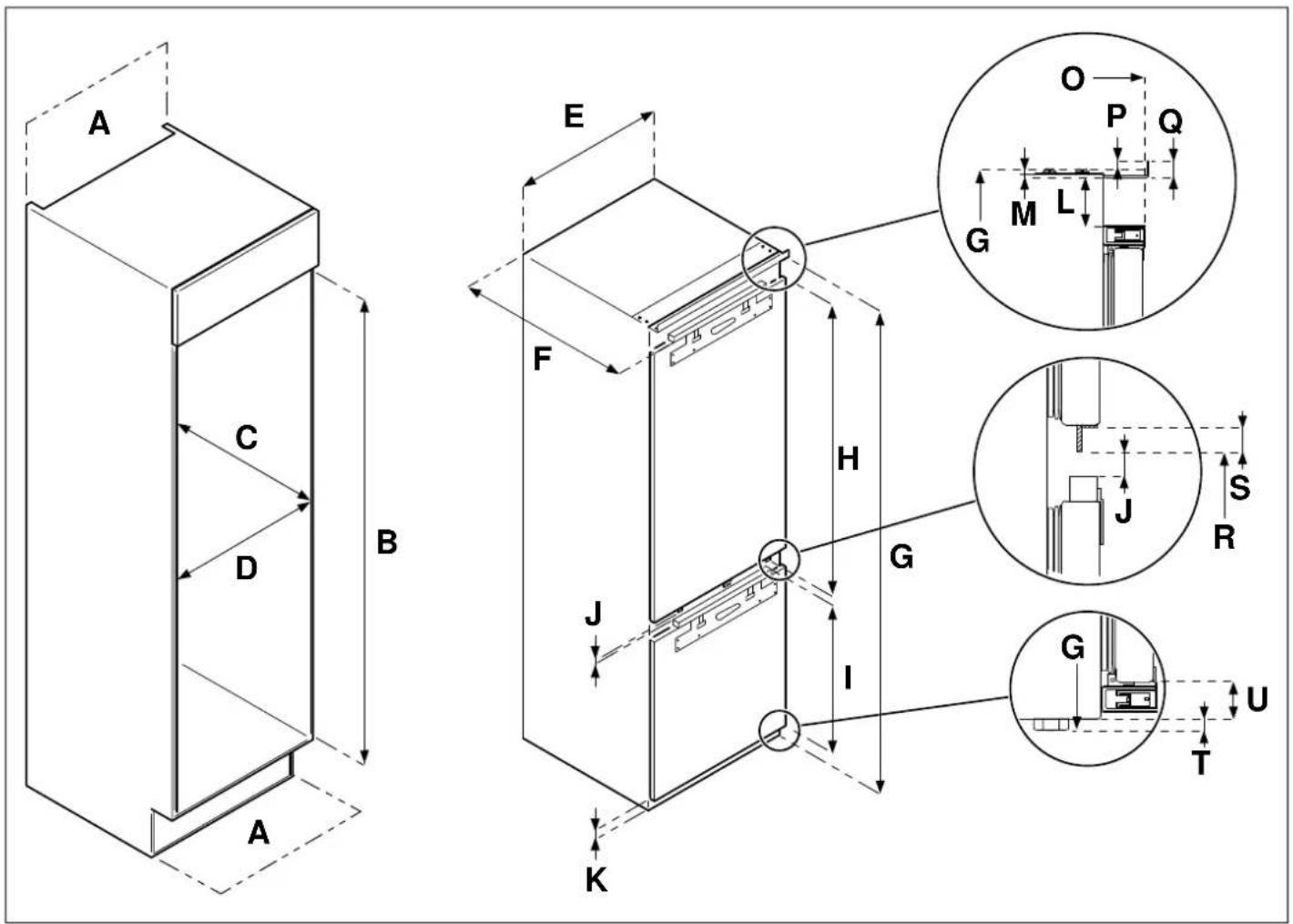

Il frigorifero delve ave un'adeguata ventilazione. Assicurarsi che vi sia spazio sopra diesso e tra diesso e il muro retrostante per consentire all'aria di fuoriuscire.

VENTILAZIONE

La ventilazione è fondamentale quando si deve montare un frigorifero ad incasso in una cucina. Il calore che viene rimioso dal vano frigo deve essere dissipato nell'atmosfera. Una ventilazione errata può comportare un guasto prematto del compressore, un consumo eccessivo di energia, il guasto totale del systeme e può annullare la garanzia del frigorifero.

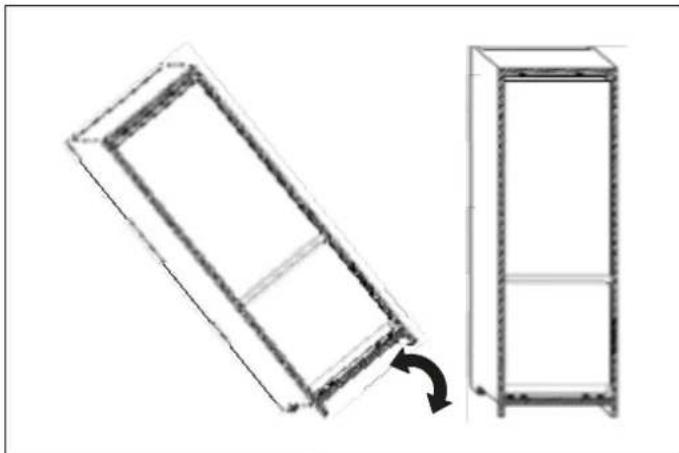

Fig. 5

Per i frigoriferi che devono essere montati all'interno di moduli alto, devono essere rispettoi i seguenti requisiti:

Fig. 6

CODICE PRODOTTO	A	B	C	D	E	F	G	H	I
REF603BBNPTC	min 200cm2	1778 - 1781min 560 min 562 540 550					1776 1017		661
REF604BBNPTC		1939 - 1942min 560 min 562 540 550					1937 1167

CODICE PRODOTTO	J K L M				O	P	Q	R	S	T	U
REF603BBNPTC	14	37	51	7	550	9	15	698	20	8	29
REF604BBNPTC

Fig. 7

CODICE PRODOTTO	A	B	C	D	E	F		G	H	I
REF603BBNPTC-S	1778 - 1781 min 200 cm2	min 560 1939 - 1942	min 560 1939 - 1942	min 560 540	550	550	1776 1005 1937 1166	640
REF604BBNPTC-S
REF704BBNPTC-S min 712 690

CODICE PRODOTTO	JKLMN					O	P	Q	R	S	T
REF603BBNPTC-S
REF604BBNPTC-S	41	33	50	7	9	6	15	1.2	673	8	25
REF704BBNPTC-S

Fig. 8

CODICE PRODOTTO	A	B	C	D	E	F	G	H	I
REF704BBNPTC	min 200 cm2	1939 - 1942	min 560	min 712	690	550	1937	1232.5	661
CODICE PRODOTTO	J K L M N						O	P	Q
REF704BBNPTC	701	7	36.5	42		9	15	8	28.5

Fig. 9

All'interno del modulo deve essere presente una presa d'aria che consenta all'aria di entrare liberamente. In quello esempio, una presa d'aria di base si trova tutto il frigorifero.

E inoltre necessario praticare un'apertura{nello zoccolo al di除去 del frigorifero/freezer. Questa deve assere ricoperta con una griglia di ventilazione.

In alternatively, è possible rimuovere una sezione sottile dello zoccolo per consentire l'ingresso dell'aria nell'unità (si consiglia un'apertura di 600 mm x 10 mm).

La parte superiore del modulo deve ave un'apertura.

Se il modulo non consente la circolazione dell'aria nella stanza, è necessario praticare un'apertura dello zoccolo o di altri tipo per garantire il ricircolo naturale dell'aria.

Nella parte posteriore del modulo deve esserci spazio sufficiente per consentire all'aria fredda di essere convogiata verso il condensatore.

Spazio racomandato: 500 × 35 ~mm

Lo spazio posteriore è molto significativo. Per il funzionamento corretto del frigorifero, è importante che la parte superiore dell'unità in cui viene montato non sia bloccata. La normale profondità dello spazio dovrebbe essere di 40-50 mm per la maggior parte delle unità.

Nello zoccolo dell'unità delve essere presente un foro di ventilazione. In quello modo l'aria viene convogliata nel compressore e dello scambiatore di calore.

Come regola generale, maggiore è la quantità di aria che entra ed esce dal frigorifero, migliorere e più efficiente sare il funzionamento del prodotto.

ISTRUZIONI DI INSTALLAZIONE (CERNIERA SCORREVOLE)

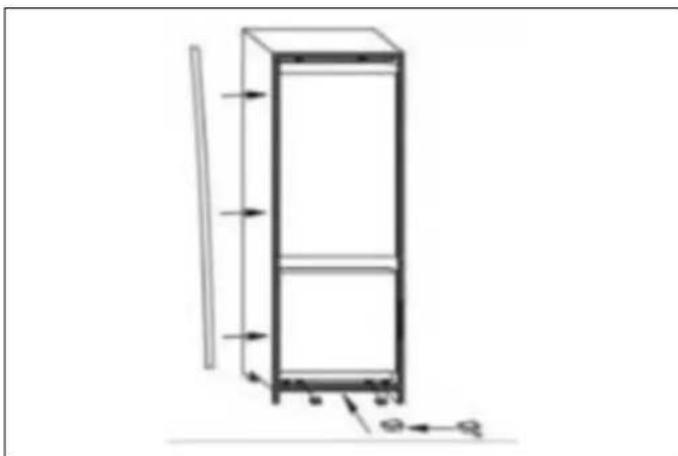

Con l'aiuto di un'altra persona o di altre due personne, spostare il frigorifero nel modulo. Alla base del frigorifero sono presenti due piastre di metallo. Montare i distanziali bianchi su queste piastre e infine staccare la parte a "T" rovesciata.

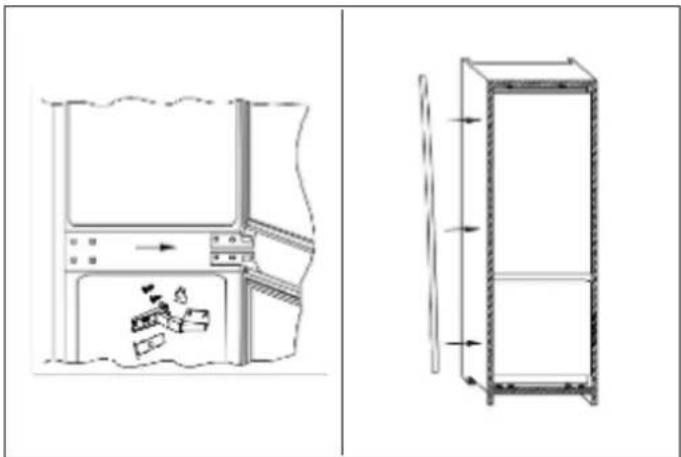

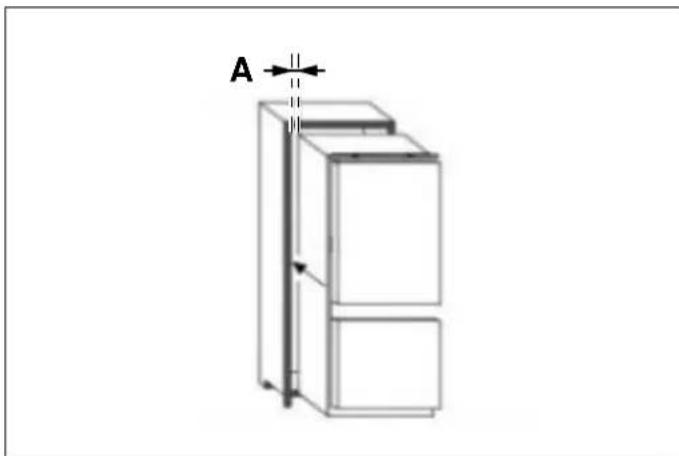

1) Inserire il frigorifero nella colonna posizionandolo positionandolo sul lato più lontano rispetto alle cerniere, facendo attenzione a lasciare 3-5 mm.

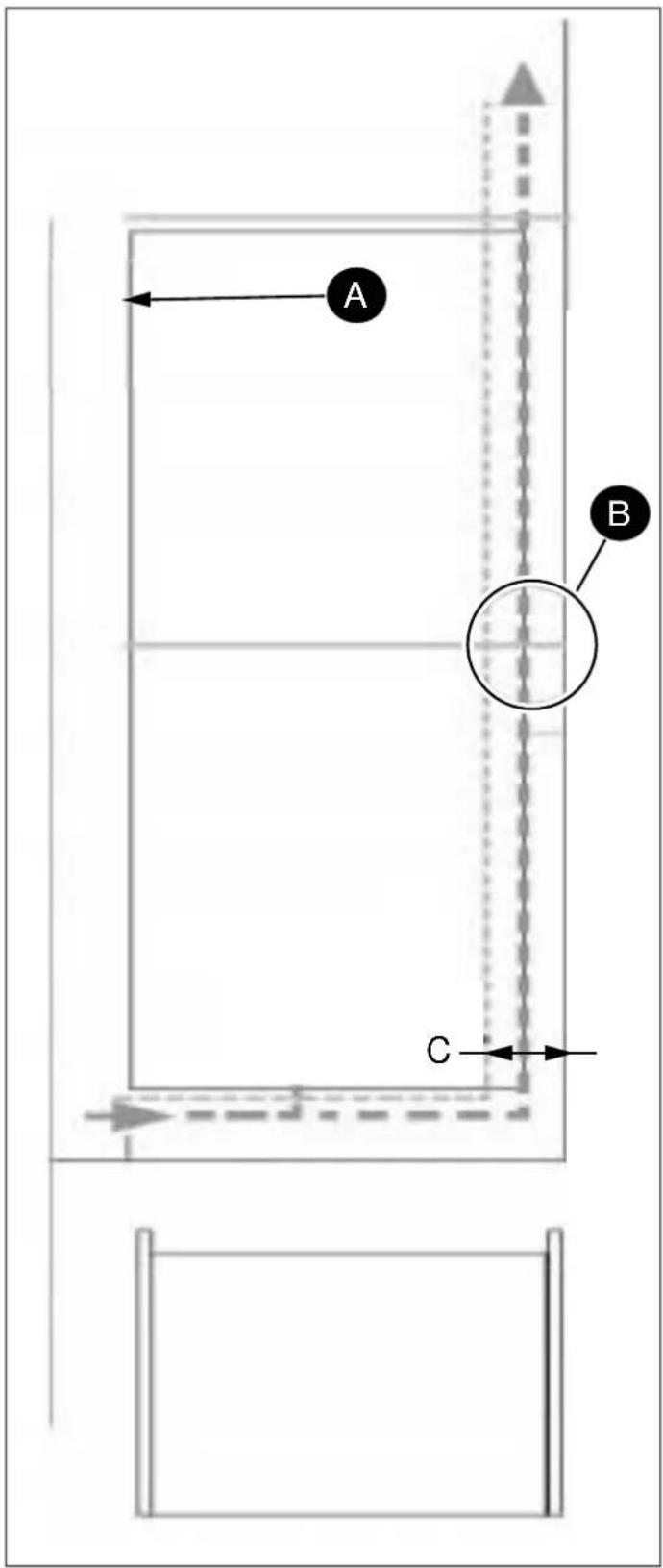

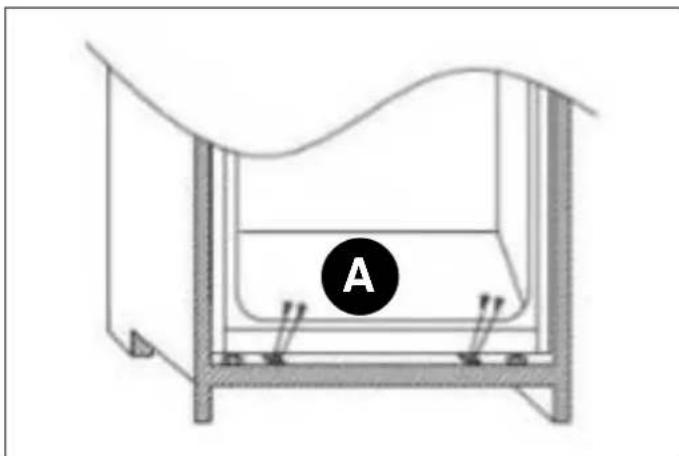

A Profilo del frigorifero
B Dimensioni consigliate dell'apertura di sfiato: 500 x 30 mm
C min 30 mm

Fig. 10

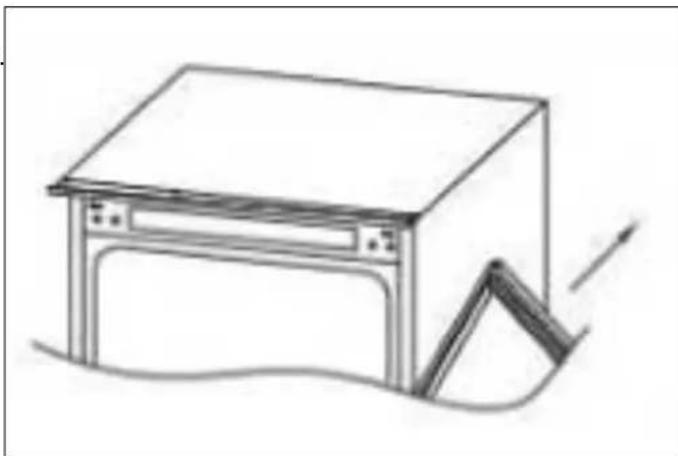

4) Montare la guarnizione sul frigorifero e tagliare la parte inccesso. Montare le copertura di plastica inferiori.

A 3-5 mm

2) Dopo aver verificato la corrispondenza tra la porta del frigorifero e la porta della colonna, montare le copertura in plastica presenti nella busta degli accessori.

Fig. 11

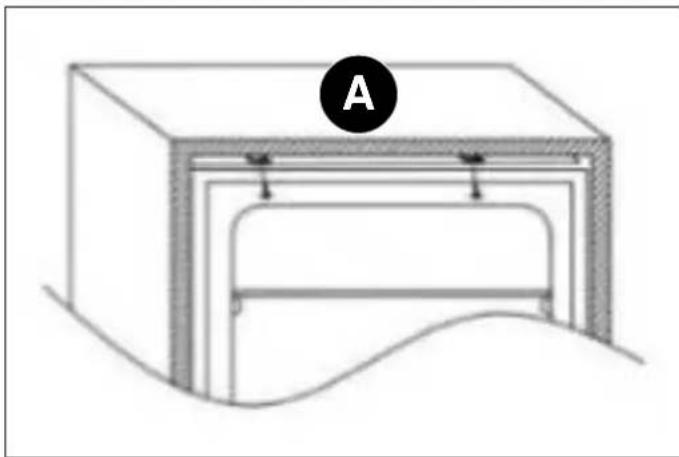

A parte superiore

3) Stringere le viti della parte inferiore del frigorifero.

Fig. 12
Fig. 13

Usare un cacciavite a croce per allentare il perno sotto.
cerniera centrale di destra e regolare per avvitare alla
parete destra del modulo.

Fig. 14

MONTAGGIO DELLE PORTE DEL MODULO

1) Assicurarsi che vi sia uno spazio di 3-4 mm tra il latoswana cerniera e la parete del modulo.

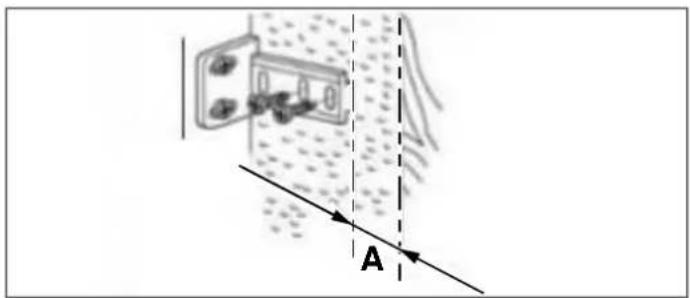

2) Posizionare il cursore sulla staffa e fissarlo alla porta o modulo a 20-22 mm dal bordo della stessa come lostrato nell'immagine seguente, assicurandosi che sua posizionato centralmente e orizzontalmente rispetto alla staffa. Serrare accuramente a mano.

A parte inferiore

Fig. 15

Fig. 18

A 20 mm

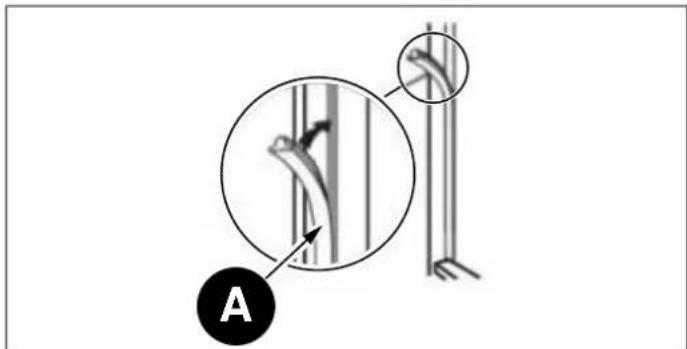

3) Riempire lo spazio del lato alla cerniera con la guarnizione/nastro sigillante a disposizione.

Fig. 16

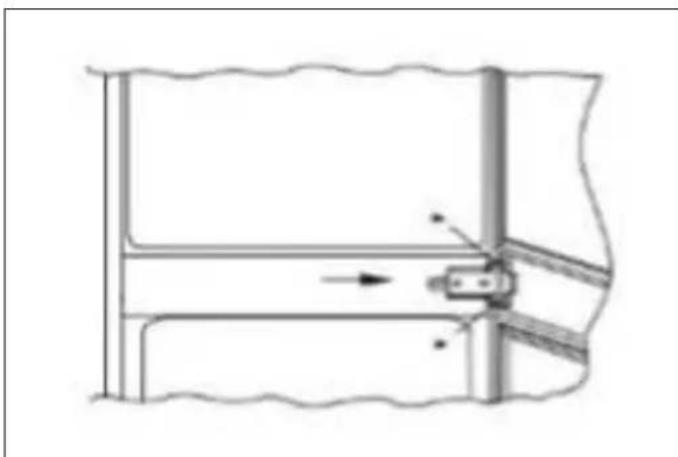

Lasciare il resto del distanziale in posizione sulle piastre metalliche.

IMPORTANT

Una volta completata l'installazione, controllare che il frigorifero sia fissato al modulo e che la/e porta/e si apra/no e si chiuda/no correttamente. Se le guarnizioni della porta non esercitano resistenza, è probabile che la porta del frigorifero e/o quella del modulo non siano montate correttamente.

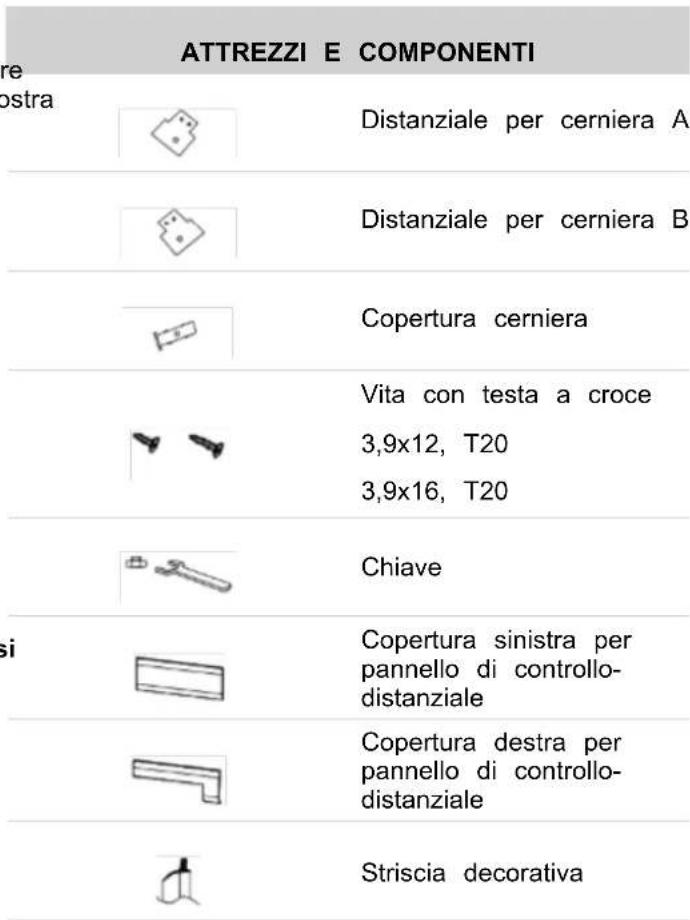

ISTRUZIONI DI INSTALLAZIONE (PORTA CON CERNIERA)

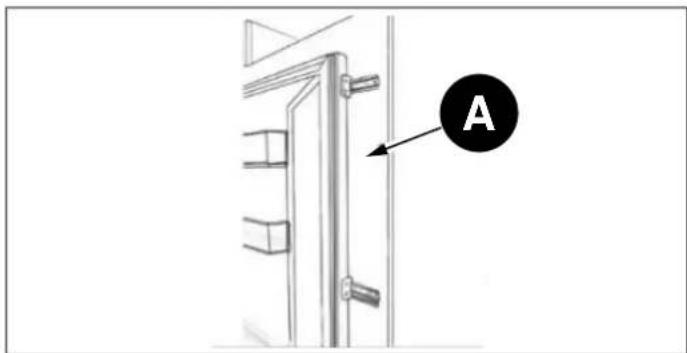

A Guarnizione

4) L'aspetto finale dei cursori della porta dovrebbe essere simile a quello migliorato nella figura qui sotto che mystra 2 cursori in posizione.

Fig. 17

A Portadel modulo

Assicurarsi che le porte del frigorifero si aprano e si chiudano correttamente e che siano adeguatamente sigillate.

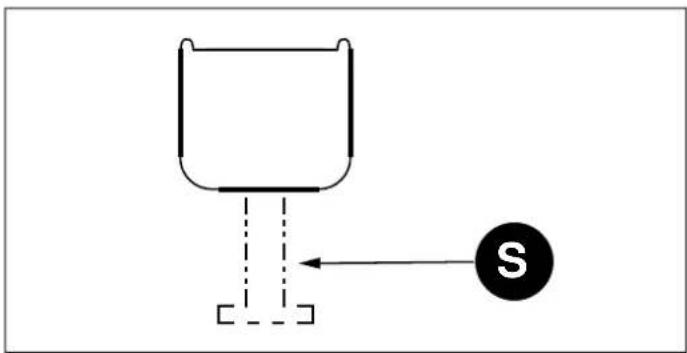

Una volta completato correttamente il montaggio del frigorifero nel modulo,iegare e strappare le parti dei distanziiali bianchi contrassegnati con "S" lungo la linea tratteggiata.

1) Spingere il frigorifero all'interno del modulo in legno, inserendo per primo il lato sinistro.

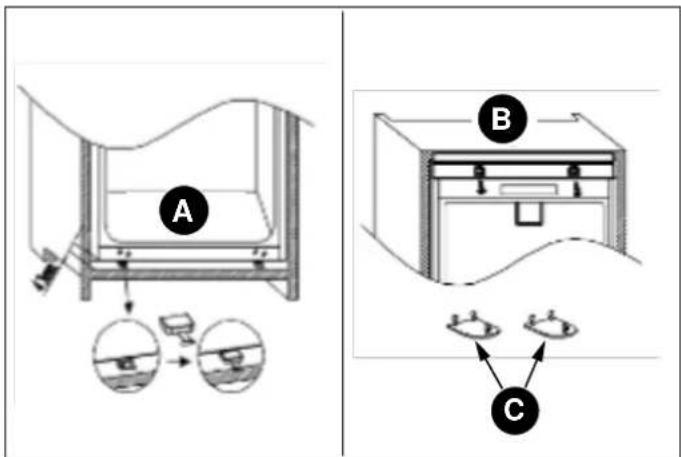

NOTA

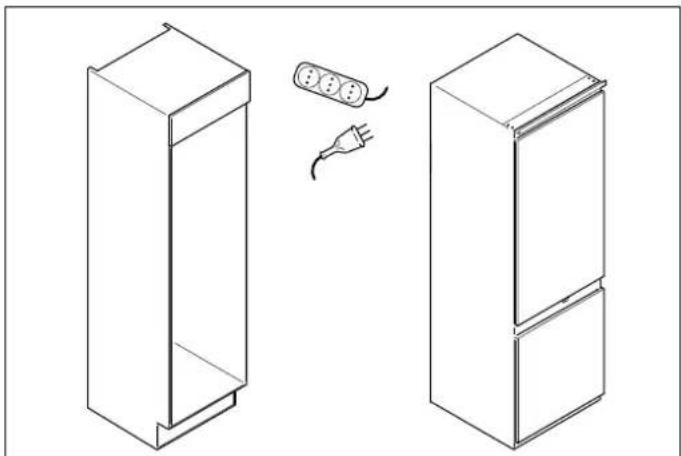

Il frigorifero deve essere collegato alla corrente prima dell'installazione.

NOTA

Fissare la cerniera al modulo con un distanziale

Fig. 19

Fig. 21

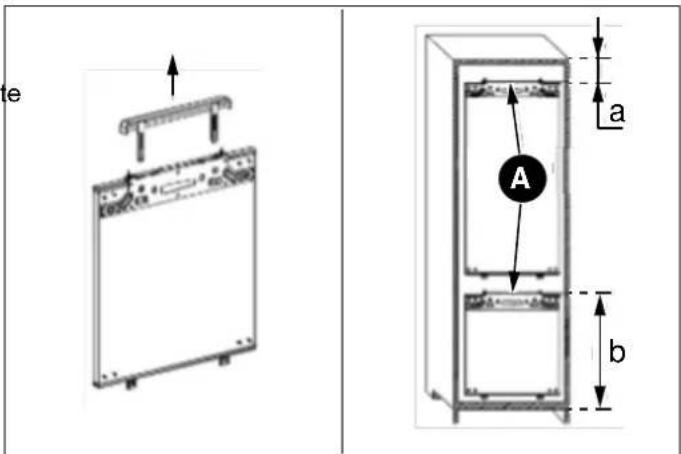

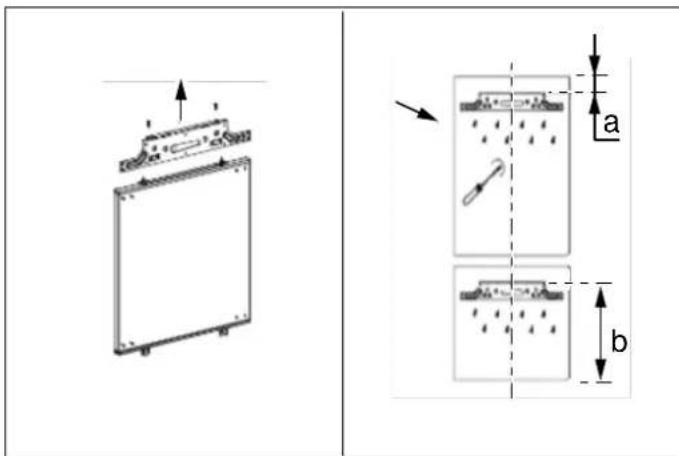

4) Misurare le dimensioni A e B.

2) Regolare la posizione del frigorifero e avvitare la parte superiore e inferiore al modulo.

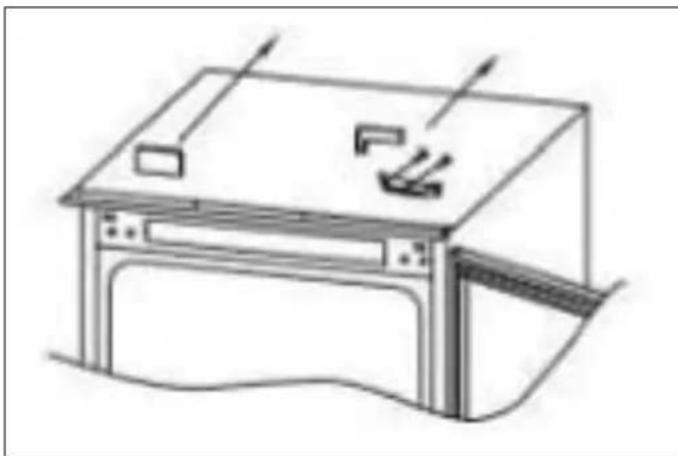

NOTA

Rimuovere la parte in effesso della copertura della parte inferiore dopo averla fissata.

Fig. 20

Fig. 22

A Pannello di unione

Smontare il pannello di unione prima della misurazione.

5) Fissare il pannello di unione sulla porta del modulo.

A Parte inferiore
B Parte superiore
C Copertura cerniera superiore

3) Avvitare la cerniera al frigorifero e applicare la striscia decorativa sul lato sinistro.

Fig. 23

Fig. 25

Il pannello di unione deve essere fissato al centro della2) Rimuovere la porta superiore.
porta del modulo.
6) Fissare la porta del frigorifero sulla porta del modulo.

Fig. 24

Fig. 26

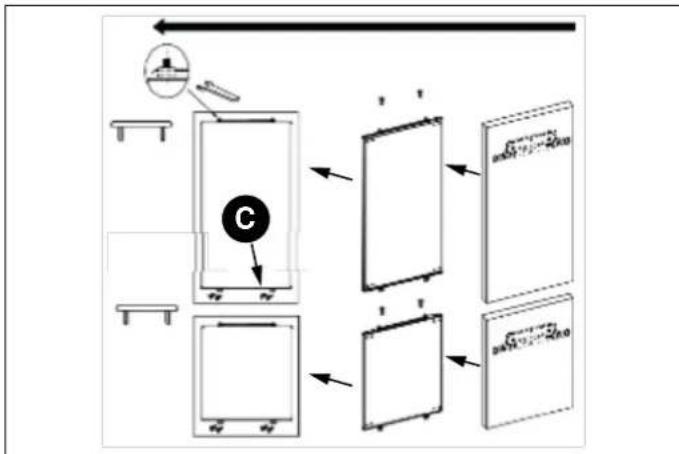

• CBase di montaggio

INVERSIONE DELLE PORTE DEL FRIGORIFERO

Si raccomanda di farsi aiutare da un'altra persona per sollevare le porte durante questa operazione.

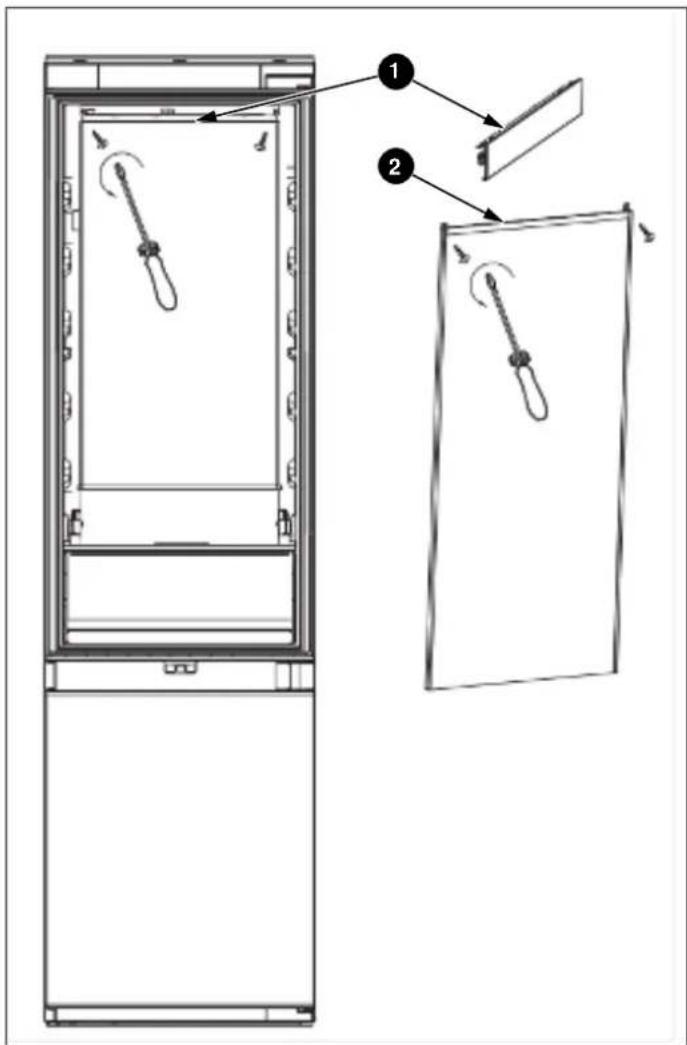

1) Rimuovere la copertura della cerniera superiore destra la cerniera con un cacciavite.

3) Rimuovere la cerniera centrale e il perno di unione sottostante.

Fig. 27

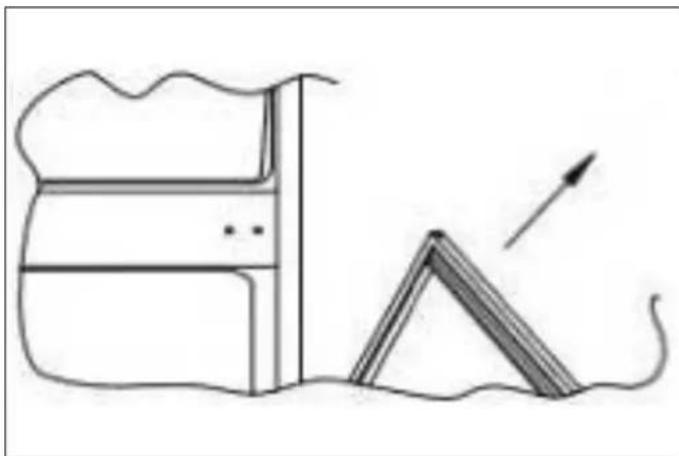

4) Rimuovere la porta inferiore.

Fig. 28

Fig. 31

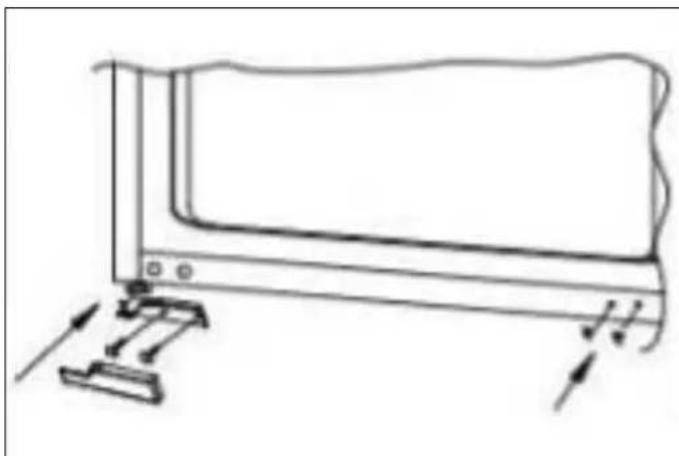

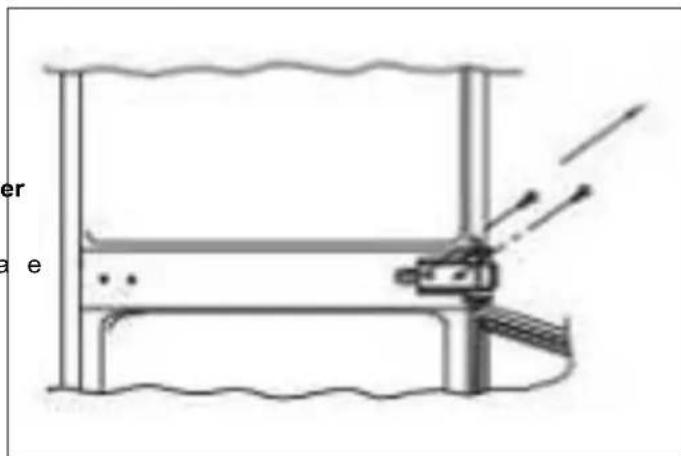

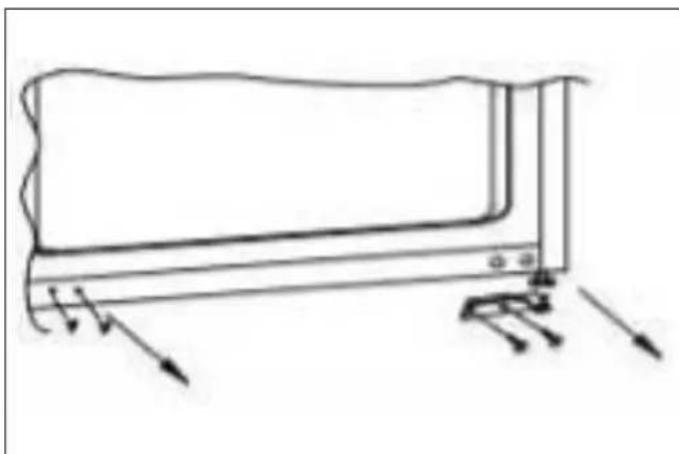

5) Rimuovere la cerniera destra inferiore e i tappi di plastica di sinistra e rimontarli sul lato opposto.

ASSICURARSI CHE LE PORTE CHIUDANO ERMETICAMENTE

Dopo l'inversione delle porte, la compressione della guarnizione è normale. Con la porta chiusa, usare un asciugacapelli per espandere la guarnizione e colmare sono lo spazio tra la porta e il corpo del frigorifero. Non teneri l'asciugacapelli troppo vicino al frigorifero per non danneggiare la guarnizione.

Tenere una distanza di circa 10 cm. Una volta terminato, lasciare raffreddare la guarnizione e la porta prima di toccarle. La guarnizione dovrebbe rimanere in posizione.

Fig. 29

6) Montare la cerniera superiore di destra nella parte inferiore di sinistra e montare la copertura.

Fig. 30

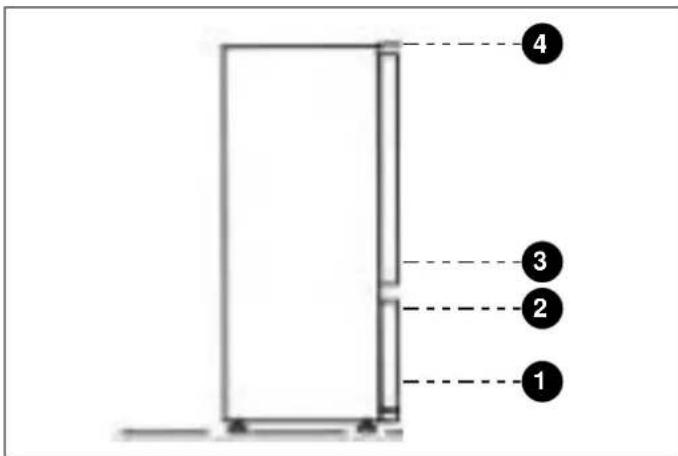

7) Rimontare le porte e le cerniera dal basso versusl'alto, alla 1 alla 4.

Questo manuale spiega tutte le principali caratteristiche del prodotto. Per ulteri o informazioni o assistenza tecnica, rivolgersi al rivenditore o visitare il nostro除去 web:

In Italia

https://it. bertazzoni. com/altro/assistenza-e- manutenzione

• Nel Regno Unito

Prima di chiamare, prenderenota del modello, del tipo e del numero di serie reperibili sulla targhetto,oltre che degli eventuali messaggi visualizzati sul display.

La targhetta si trova all'interno dell'apparecchio, sulla parte laterale, vicino ai ripiani.

Prima di chiamare, verificare di averere a portata di mano le seguenti informazioni:

• Data di acquisito;
• Nome del rivenditore.

DU BUREAU DE NOTRE PRÉSIDENT

https://it. bertazzoni. com/altro/assistenza-e- manutenzione

en Grande-Bretagne

https://it. bertazzoni. com/altro/assistenza-e- manutenzione

https://it. bertazzoni. com/altro/assistenza-e- manutenzione

i Storbritannien
