GEBRUIKSAANWIJZING DCE089R DEWALT

• Veiligheid
- Productoverzicht
- Batterijen en voeding
- Gebruik
• Nauwkeurigheidstest en kalibratie
- Specifications

Gebruikersveiligheid

Definities: Veiligheidsrichtlijnen

De onderstaande voorschriften beschrijven het veiligheidsniveau voor ieder signaleringswoord. Lees de gebruiksaanwijzing a.u.b. zorgvuldig door en let op deze symbolen.

GEVAAR: Geeft een dreigend gevaar aan dat, indien dit niet wordt voorkomen, leidt tot de dood of ernstig letsel.

WAARSCHUWING: Geeft een mogelijk gevaar aan dat, indien dit niet wordt voorkomen, kan leiden tot de dood of ernstig letsel.

LET OP: Geeft een mogelijk gevaarlijke situatie aan die, indien dit niet wordt voorkomen, zou kunnen leiden tot gering of matig letsel.

OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken.

Als u vragen of opmerkingen heeft over DeWALT gereedschap, ga dan naar www.2helpU.com.

WAARSCHUWING:

Lees en begrijp alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

BEWAAR DEZE INSTRUCTIES

WAARSCHUWING:

Gevaarlijke laserstraling. De laser niet demonteren en geen aanpassingen maken. Er zitten in het apparaat geen onderdelen die onderhoudswerkzaamheden door de gebruiker vereisen. Dit kan ernstig oogletsel veroorzaken.

WAARSCHUWING:

Gevaarlijke straling. Bediening, aanpassingen of het uitvoeren van handelingen anders dan beschreven in deze handleiding, kunnen resulteren in blootstelling aan gevaarlijke straling.

Het label op uw gereedschap kan de volgende symbolen bevatten.

V volt

mW milliwatt

laser waarschuwingssymbool

nm golflengte in nanometers

2 Klasse 2 laser

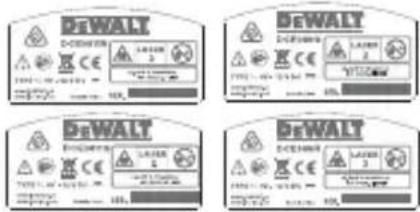

Waarschuwingslabels

Voor uw gemak en veiligheid staan de volgende labels op uw laser.

gebruikershandleiding om het risico op letsel te verminderen.

WAARSCHUWING: LASERSTRALING, KIJK NIET IN DE LASERSTRAAL. Klasse 2 laser product

DeWALT DeWALT DeWALT DeWALT DeWALT DeWALT DeWALT DeWALT DeWALT DeWALT DeWALT DeWALT DeWALT DeWALT DeWALT DeWALT DeWALT DeWALT DeWALT DeWALT DeWALT DeWALT DeWALT DeWALT DeWALT DeWALT

• Bedien de laser niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap genereert vonken die stof of dampen kunnen doen ontbranden.
• Gebruik de laser alleen met de gespecificeerde accu. Gebruik van andere batterijen kan brand veroorzaken.
• Berg ongebruikte lasers op buiten bereik van kinderen en andere ongeoefende gebruikers. Lasers zijn gevaarlijk in de handen van ongeoefende gebruikers.
• Gebruik het gereedschap niet als het niet met de schakelaar kan worden in- en uitgeschakeld. Gereedschap dat niet met de schakelaar kan worden in- en uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
• Gebruik geen optische gereedschappen zoals een telescoop of vergrootglas om de laserstraal te bekijken. Dit kan ernstig oogletsel veroorzaken.
• Plaats de laser niet op een plek waar iemand per ongeluk of opzettelijk in de laserstraal kan kijken. Dit kan ernstig oogletsel veroorzaken.

• Plaats de laser niet in de buurt van een reflecterend oppervlak omdat de laserstraal dan in iemands ogen kan reflecteren. Dit kan ernstig oogletsel veroorzaken.

• Schakel de laser uit als deze niet wordt gebruikt. Als de laser niet wordt uitgeschakeld vergroot dit het risico dat iemand in de laserstraal kijkt.

• Maak nooit wijzigingen aan de laser. Wijzigingen maken aan de laser kan blootstelling aan gevaarlijke laserstraling veroorzaken.
• Gebruik de laser nooit in de buurt van kinderen en laat kinderen nooit de laser bedienen. Dit kan ernstig oogletsel veroorzaken.
• Nooit de waarschuwingslabels verwijderen of beschadigen. Als labels worden verwijderd kunnen gebruikers en omstanders onbedoeld aan straling worden blootgesteld.
• Plaats de laser op een stabiel vlak oppervlak. Als de laser omvalt kan dit schade aan de laser of ernstig letsel veroorzaken.

Laser informatie

- De DCE089G, DCE089R 3-stralen 360° lijnlasers en de DCE0811G, DCE0811R 2-stralen 360° lijnlasers zijn klasse 2 laserproducten. De lasers zijn zelf nivellerende lasergereedschappen die zowel binnen als buiten kunnen worden gebruikt, voor horizontale (waterpas) en verticale (loodlijn) werkzaamheden.

WAARSCHUWING:

Lees en begrijp alle instructies. Het niet navolgen van deze instructies kan resulteren in een elektrische schok, brand en/of ernstig letsel.

Werkplek

- Houd uw werkplek schoon en zorg voor goede verlichting. Rommelige werkbanken en slecht verlichte werkplekken zijn vaak de oorzaak van ongelukken.

• Bedien lasergereedschap niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof.
• Houd kinderen en omstanders op een afstand terwijl u lasergereedschap bedient. Wanneer u wordt afgeleid kunt u de controle over het gereedschap verliezen.

Elektrische veiligheid

- Gebruik accugereedschap alleen met de speciaal daarvoor ontwikkelde accu's. Gebruik van andere batterijen kan brand veroorzaken.

Productoverzicht

WAARSCHUWING:

Pas het gereedschap of een onderdeel ervan nooit aan. Schade aan de laser kan persoonlijk letsel veroorzaken.

Afbeelding 2 - Accu interface Ⓐ

Afbeelding 1A - Pendel vergrendeling Ⓑ

Afbeelding 1B - Keypad ©

Afbeelding 1B - AAN/UIT-knop: horizontale laserstraal D

Afbeelding 1B - AAN/UIT-knop: laserstraal zijkant Ⓔ

Afbeelding 1B - AAN/UIT-knop: verticale laser voorkant (alleen DCE089R/G)

Afbeelding 2 - Magnetische draaibeugel Ⓖ

Afbeelding 4 - Schroefdraad voor driepoot (1/4 - 20 & 5/8 -11) Ⓘ

Afbeelding 1B - Batterijspanning indicator ⚫

Afbeelding 5 - Plafondbeugel klem Ⓚ

Afbeelding 5 - Plafondbeugel Ⓛ

Afbeelding 5 - Schroefgat Ⓜ

Accu's en voeding

- Dit gereedschap werkt met de volgende DeWALT 10.8V accu's: DCB120, DCB127, het apparaat kan ook worden gebruikt met de DEWALT AA batterijhouder, met plaats voor 4 x AA batterijen. Opmerking: De AA batterijhouder wordt alleen aangeraden voor gebruik met de rode laser.

Accu's plaatsen / verwijderen

De batterijhouder gebruiken:

LET OP:

De AA batterijhouder is specifiek ontworpen voor gebruik met compatibele DeWALT 10.8V laserproducten en kan niet worden gebruikt met andere gereedschappen. Probeer geen aanpassingen aan het product te maken.

Batterijen plaatsen:

• Verwijder het batterijdeksel zoals afgebeeld in afbeelding 6A.
• Plaats vier nieuwe AA batterijen in het compartiment, let op dat u de batterijen plaatst overeenkomstig de (+) en (−) aan de binnenkant van het compartiment.
• Plaats de AA batterijhouder zoals afgebeeld in afbeelding ^6B .

De 10.8V DEWALT oplaadbare accu gebruiken:

- Plaats de 10.8V accu zoals afgebeeld in afbeelding ^6B .

WAARSCHUWING:

Batterijen kunnen exploderen of lekken en kunnen letsel of brand veroorzaken. Om het risico te verminderen:

- Volg alle instructies en waarschuwingslabels op de batterij, de verpakking en de bijgevoegde batterij veiligheidsfolder zorgvuldig op.

• Plaats de batterijen altijd correct overeenkomstig de polariteit (+ en -), gemarkeerd op de batterijen en het product.
• Sluit batterijen niet kort.
  • Laadt wegwerpbatterijen niet op.
• Combineer niet oude en nieuwe batterijen. Vervang ze allemaal tegelijk met nieuwe batterijen van hetzelfde merk en type.
• Verwijder lege batterijen direct en voer ze af volgens de lokale regulering.
  • Gooi batterijen nooit in vuur.
• Houd batterijen buiten het bereik van kinderen.
• Verwijder de batterijen als het apparaat niet wordt gebruikt
• Gebruik alleen de lader die voor gebruik met de oplaadbare accu is gespecificeerd.

Persoonlijke veiligheid

• Blijf alert, kijk wat u doet en gebruik uw gezonde verstand wanneer u het lasergereedschap bedient. Gebruik het gereedschap niet wanneer u moe bent of onder invloed van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het werken met elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming gebruikt in de juiste omstandigheden zal het risico op persoonlijk letsel verminderen.

Service

• Service aan het gereedschap mag alleen door gekwalificeerde monteurs worden uitgevoerd. Wanneer service of onderhoud wordt uitgevoerd door ongekwalificeerd personeel, kan dat leiden tot het risico van letsel.
• Wanneer onderhoud aan gereedschap wordt uitgevoerd, mogen alleen identieke vervangende onderdelen worden gebruikt. Volg de instructies in het hoofdstuk Onderhoud van deze handleiding. Gebruik van niet-officieel goedgekeurde onderdelen of het niet opvolgen van de Onderhoudsinstructies kan een risico van elektrische schok of letsel doen ontstaan.

Ga naar http://www.2helpU.com om uw dichtstbijzijnde DeWALT servicecentrum te vinden.

Bedieningstips

• Gebruik voor het beste resultaat alleen nieuwe AA merknaam batterijen van hoge kwaliteit, of gebruik een gespecificeerde oplaadbare DEWALT 10.8V Li-Ion accu.
• Zorg ervoor dat de batterijen in goede staat verkeren. Als de rode batterijspanning laag indicator knippert, moeten de batterijen worden vervangen.
• Om de levensduur van de batterijen te verlengen kunt u de laser uitschakelen als u niet met de laser werkt of markeringen wilt maken.
• Controleer regelmatig of uw laser juist is gekalibreerd om de nauwkeurigheid van de laser te garanderen. Zie kalibratie controle.
• Controleer voordat u de laser gebruikt of deze stevig op een vlak oppervlak staat.
• Markeer altijd het midden van de laserstraal.
• Extreme temperatuurveranderingen kunnen de interne onderdelen laten bewegen en de nauwkeurigheid beïnvloeden. Controleer de nauwkeurigheid regelmatig tijdens de werkzaamheden. Zie kalibratie controle.
• Controleer de nauwkeurigheid van de laser als deze is omgevallen. Zie kalibratie controle.
• Plaats de laser op een glad, vlak, stabiel oppervlak dat in beide richtingen waterpas is.

Batterijspanning laag indicatie

De DCE089G, DCE089R, DCE0811G en DCE0811R lasers zijn uitgerust met een batterijspanning indicator, zoals afgebeeld in afbeelding 1B. De batterijspanning indicator geeft de resterende batterijspanning aan, elke LED geeft 25% aan. De onderste LED knippert om aan te geven dat de resterende spanning laag is (onder 12,5%) en dat de batterijen moeten worden vervangen. De laser kan nog een korte tijd werken terwijl de batterijen leeglopen, maar de stralen zullen snel dimmen. Nadat nieuwe batterijen zijn geplaatst en de laser wordt ingeschakeld, zullen de laserstralen weer met de volledige helderheid stralen en zal de indicator de volledige capaciteit aangeven. (Een knipperende laserstraal wordt niet veroorzaakt door lege batterijen; zie Niet waterpas indicator.) Als alle 4 de LED's op de batterijspanning indicator knipperen geeft dit geen lege batterij aan; zie "De LED's van de batterijspanning indicator knipperen" in het Oplossen van problemen hoofdstuk.

Gebruik

De laser in- en uitschakelen

(Zie afbeelding 1)

Plaats de uitgeschakelde laser op een vlak oppervlak. Schuif de pendel vergrendeling schakelaar ^B in de Ontgrendeld/AAN positie. Het DCE089G/R model heeft drie AAN/UIT-knoppen op het keypad ^C , één voor de horizontale laserstraal ^D , één voor de verticale laserstraal aan de zijkant ^E en één voor de verticale laserstraal aan de voorkant ^F (alleen DCE089G/R).

De DCE0811G /R heeft twee stralen - één horizontale straal en één verticale straal aan de zijkant. Elke laserstraal kan worden ingeschakeld door op de AAN/UIT-knop van de straal op het keypad te drukken. De laserstralen kunnen één voor één of allemaal tegelijk worden ingeschakeld. Door nogmaals op de AAN/UIT-knoppen te drukken kunnen de laserstralen worden uitgeschakeld. Schuif de pendel vergrendeling schakelaar in de UIT/Vergrendeld positie als de laser niet wordt gebruikt. Als de pendel vergrendeling schakelaar niet in de vergrendeld positie staat, knipperen alle 4 de LED's van de batterijspanning indicator.

De lasers gebruiken

Niet waterpas indicator

De laser is ontworpen om zichzelf te nivelleren. Als de laser te veel is gekanteld kan de laser niet zelfnivelleren ( >4^ ) en zal de laserstraal knipperen. Er zijn twee knippercycli die een niet waterpas indicatie aangeven: (i) tussen 4^ en 10^ knipperen de laserstralen constant; (ii) bij een hellingshoek groter dan 10^ knipperen de laserstralen in cycli van drie. Als de laserstraal knippert. DE LASER STAAT NIET WATERPAS (OF IN HET LOOD) EN MAG NIET WORDEN GEBRUIKT OM EEN WATERPAS OF LOODLIJN TE MARKEREN. Probeer de laser te verplaatsen naar een vlakker oppervlak.

De draaibeugel gebruiken (Zie afbeelding ②)

WAARSCHUWING:

Plaats de laser en/of beugel op een stabiel oppervlak. Als de laser valt kan dit ernstig persoonlijk letsel of schade aan de laser veroorzaken.

De laser is voorzien van een magnetische draaibeugel © die permanent aan de laser is bevestigd. Deze beugel zorgt ervoor dat de laser aan elk recht metalen of ijzeren oppervlak kan worden gemonteerd. Veel voorkomende voorbeelden van geschikte oppervlakken zijn metalen dwarsbalken, stalen deuren en stalen balken. De beugel is ook voorzien van een

schroefgat ^H , hierdoor kan de beugel met een spijker of schroef aan elk oppervlak worden bevestigd.

De laser gebruiken met de PLAFONDBEUGEL (Zie afbeelding 5)

De laser plafondbeugel ^L (indien meegeleverd) biedt meer montage mogelijkheden voor de laser. De plafondbeugel is voorzien van een klem ^K aan één uiteinde, deze klem kan aan een strip worden bevestigd voor de montage van systeemplafonds. De plafondbeugel is voorzien van een schroefgat ^M aan elk uiteinde, hierdoor kan de plafondbeugel met een spijker of schroef aan elk oppervlak worden bevestigd. Zodra de plafondbeugel is bevestigt, bied de staalplaat de mogelijkheid om de magnetische draaibeugel ^G te monteren. De positie van de laser kan daarna worden afgesteld door de magnetische draaibeugel omhoog of omlaag te schuiven op de muurbeugel.

De lasers gebruiken met accessoires

De lasers zijn voorzien van 1/4" - 20 en 5/8" - 11 vrouwelijk schroefdraad aan de onderkant van het apparaat. Dit schroefdraad kan worden gebruikt met bestaande en toekomstige DeWALT accessoires. Gebruik alleen DeWALT accessoires die voor gebruik met dit product zijn gespecificeerd. Volg de aanwijzingen meegeleverd met het accessoire.

LET OP:

Het gebruik van accessoires die niet zijn gespecificeerd voor gebruik met dit gereedschap kan gevaarlijk zijn.

Als u assistentie nodig hebt voor het vinden van een accessoire, neem dan contact op met uw dichtstbijzijnde DeWALT servicecentrum, of ga naar www.2helpU.com.

De lasers waterpas stellen

Zolang als de laser correct is gekalibreerd, zal de laser zelfnivelleren. Elke laser is in de fabriek gekalibreerd zodat deze zichzelf kan nivelleren zolang als de laser op een oppervlak staat met een hellingshoek kleiner dan ± 4°. Handmatige aanpassingen zijn niet nodig.

Onderhoud

• Om de nauwkeurigheid van uw werkzaamheden te behouden, moet u regelmatig controleren of de laser juist is gekalibreerd. Zie kalibratie controle.

• Kalibratie controles en andere onderhoudswerkzaamheden moeten worden uitgevoerd door DeWALT servicecentrums.

• Berg de laser op in de meegeleverde gereedschapskist als deze niet wordt gebruikt. Berg uw laser niet op bij temperaturen lager dan -20 °C (-5 °F) of boven 60 °C (140 °F).

• Berg uw laser niet op in de gereedschapskoffer als de laser nat is. De laser moet eerst met een droge doek worden afgedroogd voordat deze mag worden opgeborgen.

Reinigen

De kunststof behuizing kan worden gereinigd met een vochtige doek. Gebruik NOOIT oplosmiddelen, ook al zijn de onderdelen daar tegen bestand. Gebruik een zachte, droge doek om vocht van de laser af te vegen voordat u de laser opbergt.

Nauwkeurigheidstest en kalibratie

Nauwkeurigheid controleren –

Horizontale straal, scanrichting (Zie afbeelding ⑦)

Om de horizontale kalibratie van de laser te controleren heeft de laser twee muren nodig die 9m (30') uit elkaar staan. Het is belangrijk dat u een kalibratie controle uitvoert met een afstand die niet korter is dan de afstand waarvoor u de laser wilt gebruiken.

1. Plaats de laser op een glad, vlak, stabiel oppervlak dat in beide richtingen waterpas is, met de laser gericht naar de tegenoverstaande muur (0 graden positie).
2. Schakel de horizontale laserstraal aan en draai de laser richting het andere uiteinde van de muur en ongeveer parallel aan de aangrenzende muur (Afbeelding ⑦ #1).
3. Markeer het midden van de straal op twee plekken (a, b) ten minste 30' (9 m) uit elkaar.
4. De laser 180 graden op de beugel draaien en markeer de positie van de horizontale balk aan de tegengestelde muur © (Afbeelding ⑦ #2).
5. Meet de verticale afstand tussen ⓑ en Ⓔ. Als de gemeten waarde groter is dan de waarden hieronder afgebeeld, moet de laser worden afgesteld bij een erkend servicecentrum.

Afstand tussen de muren	Toegestane afstand tussen en
9 m (30') 6,0 mm (1,4")
12 m (40') 8,0 mm (5'16")
15 m (50') 10,0 mm (13/32")

1. De laser 90° draaien en herhaal de test.

Nauwkeurigheid controleren –

Horizontale straal, hellingsrichting (Zie afbeelding 8) Om de horizontale helling kalibratie van de laser te controleren heeft de laser één muur nodig die ten minste 30' (9m) lang is. Het is belangrijk dat u een kalibratie controle uitvoert met een afstand die niet korter is dan de afstand waarvoor u de laser wilt gebruiken.

1. Plaats de laser op een glad, vlak, stabiel oppervlak dat in beide richtingen waterpas is, mot en vegg.
2. Schakel de horizontale laserstraal aan en draai de laser richting het andere uiteinde van de muur en ongeveer parallel aan de aangrenzende muur (Afbeelding 8 #1).
3. Markeer het midden van de straal op twee plekken (a, b) ten minste 30' (9 m) uit elkaar.
4. Herpositioneer de laser aan het andere uiteinde van de muur (Afbeelding 8 #2).
5. Schakel de horizontale laserstraal in en draai de laser richting het eerste uiteinde van de muur en ongeveer parallel aan de aangrenzende muur.
6. Pas de hoogte van de laser aan zodat het midden van de straal op één lijn staat met de dichtstbijzijnde markering b.
7. Markeer het midden van de straal ⓒ direct boven of onder de verste markering a.
8. Meet de verticale afstand tussen ^a en ^c . Als de gemeten waarde groter is dan de waarden hieronder afgebeeld, moet de laser worden afgesteld bij een erkend servicecentrum.

Afstand tussen de muren	Toegestane afstand tussen a en c
9 m (30') 6,0 mm (1/4")
12 m (40') 8,0 mm (5'16")
15 m (50') 10,0 mm (13/32")

Nauwkeurigheid controleren –

Verticale straal (Zie afbeelding ⑨)

De verticale (loodlijn) kalibratie van de laser kan het beste worden gecontroleerd op een locatie waar veel hoogte beschikbaar is, het liefst 30' (9m). Één persoon staat op de grond en positioneert de laser terwijl een ander persoon op het plafond de positie van de straal markeert. Het is belangrijk dat u een kalibratie controle uitvoert met een afstand die niet korter is dan de afstand waarvoor u de laser wilt gebruiken.

1. Plaats de laser op een glad, vlak, stabiel oppervlak dat in beide richtingen waterpas is. Schakel beide verticale laserstralen in (Afbeelding ⑨ #1).
2. Twee korte lijnen waar de balken kruisen markeren (a, b) en ook op het plafond (c, d). Markeer altijd het midden van de stralen (Afbeelding 9 #2).
3. Halen en de laser 180 graden draaien, en plaats het zo dat de balken overeenkomen met de duidelijke lijnen op het vlakke ondergrond (e, f) (Afbeelding 9 #3).
4. Mark van twee korte lijnen waar de balken aan het plafond kruisen (g, h).
5. Meet de afstand tussen elke set van duidelijke regels op het plafond (c, g en d, h). Als de gemeten waarde groter is dan de waarden hieronder afgebeeld, moet de laser worden afgesteld bij een erkend servicecentrum.

Plafond hoogte	Toegestane afstand tussen de markeringen
2,5 m (8') 1,5 mm (1/16")
3 m (10') 2,0 mm (3/32")
4 m (14') 2,5 mm (1/3")
6 m (20') 4 mm (5/32")
9 m (30') 6 mm (1/4")

De 90° nauwkeurigheid tussen de verticale stralen controleren (DCE089R/G) (Zie afbeelding 10)

Voor het controleren van de 90° nauwkeurigheid is een open ruimte nodig van ten minste 10m x 5m (33' x 18'). Raadpleeg afbeelding 10 voor de positie van de laser en de plaats van de markeringen tijdens elke stap. Markeer altijd het midden van de stralen.

1. Plaats de laser op een glad, vlak, stabiel oppervlak dat in beide richtingen waterpas is en schakel de verticale straal aan de zijkant in.
2. Markeer het midden van de straal op drie posities (a, b, c) langs de laserstraal. Markering b moet het middelpunt van de laserstraal zijn (Afbeelding 10 #1)
3. Verplaats de laser naar markering ⓑ en schakel beide verticale laserstralen in (Afbeelding 10 #2).
4. Positioneer de kruislijn precies op markering ^b , terwijl de voorwaartse straal op één lijn staat met markering ^a .
5. Markeer een plek ⓔ langs de verticale laserstraal ten minste 4m (14') vanaf de laser.
6. Draai de kruislijn over markering ⓑ zodat de straal door ⓑ gaat, ⓔ (Afbeelding 10 #3).
7. Markeer het midden van de straal ^f direct boven of onder ^a .
8. Meet de afstand tussen marking ⓐ en ⓕ. Als de gemeten waarde groter is dan de waarden hieronder afgebeeld, moet de laser worden afgesteld bij een erkend servicecentrum.

Afstand van ⓐ tot ⓑ	Toegestane afstand tussen de ⓐ en ⓕ
4 m (14') 3,5 mm (5/32")
5 m (17') 4,5 mm (3/16")
6 m (20') 5,5 mm (7/32")
7 m (23') 6 mm (1/4")

Oplossen van problemen

De laser gaat niet aan

• Controleer of de AA batterijen (indien gebruikt) correct zijn geplaatst overeenkomstig de (+) en (−) aan de binnenkant van het batterijcompartiment.
• Controleer of de batterijen of de herlaadbare accu in goede staat verkeren. Als u hieraan twijfelt, probeer dan nieuwe batterijen te plaatsen.
• Controleer of de contacten van de batterijen schoon zijn en dat er geen roest of corrosie op zit. Zorg ervoor dat de laser droog is en gebruik alleen nieuwe merknaam batterijen van hoge kwaliteit om de kans op lekkages te verminderen.
• Als de laser warmer is dan 50 °C (120 °F) zal deze niet inschakelen. Als de laser onder extreem hoge temperaturen is opgeslagen, laat de laser dan eerst afkoelen. De laser zal niet beschadigen als u de aan/uit-knop indrukt voordat een geschikte bedrijfstemperatuur is bereikt.

De laserstralen knipperen

De lasers zijn ontworpen om zichzelf te nivelleren tot een hellingshoek van 4° in alle richtingen, als de lasers zo ver worden gekanteld dat het interne mechanisme zichzelf niet kan nivelleren gaan de laserstralen knipperen om aan te geven dat de maximale hellingshoek is overschreden. DE KNIPPERENDE LASERSTRALEN STAAN NIET WATERPAS OF IN HET LOOD EN MOGEN NIET WORDEN GEBRUIKT OM WATERPAS OF EEN LOODLIJN TE MARKEREN. Probeer de laser te verplaatsen naar een vlakker oppervlak.

De laserstralen stoppen niet met bewegen

De laser is een precisie-instrument. Daarom probeert de laser constant het juiste waterpas niveau te vinden als deze niet op een stabiel (en stationair) oppervlak staat. Als de straal niet stopt met bewegen, probeer de laser dan naar een stabielere plaats te verplaatsen. Probeer er ook voor te zorgen dat het oppervlak relatief vlak is, zodat de laser stabiel staat.

De LED's van de batterijspanning indicator knipperen

Als alle 4 de LED's van de batterijspanning indicator constant knipperen, geeft dit aan dat het apparaat niet volledig is uitgeschakeld door middel van de pendel vergrendeling schakelaar B. De pendel vergrendeling schakelaar moet altijd in de VERGRENDELD/UIT positie staan als de laser niet wordt gebruikt.

Accessoires

WAARSCHUWING:

Omdat accessoires, behalve die van DeWalt, niet zijn getest in combinatie met dit product, kan het gebruik van dergelijke accessoires gevaarlijk zijn. Om het risico van letsel te beperken, mogen bij dit product uitsluitend accessoires worden gebruikt die zijn aanbevolen door DeWalt.

De laser gebruiken met accessoires (Zie afbeelding ②), bijlage)

De laser is voorzien van 1/4 - 20 en 5/8 - 11 vrouwelijk schroefdraad (I) aan de onderkant van het apparaat. Dit schroefdraad kan worden gebruikt met bestaande en toekomstige DeWALT accessoires. Gebruik alleen DeWALT accessoires die voor gebruik met dit product zijn gespecificeerd. Volg de aanwijzingen meegeleverd met het accessoire.

Toepassingen en reparaties

- Opmerking: De laser(s) demonteren laat alle garanties op het product vervallen.

Om de VEILIGHEID en BETROUWBAARHEID van het product te garanderen, moeten reparaties en onderhoud worden uitgevoerd door bevoegde servicecentrums. Wanneer service of onderhoud wordt uitgevoerd door ongekwalificeerd personeel, kan dat letsel veroorzaken. Ga naar www.2helpU.com om uw dichtstbijzijnde DeWALT servicecentrum te vinden.

1 Jaar beperkte garantie

DeWalt zal kosteloos elk defect repareren dat voortkomt uit slechte materialen of fabrieksfouten, tot één jaar na de aankoopdatum. Deze garantie dekt geen onderdelen die kapot gaan door normale slijtage of misbruik van het apparaat. Ga voor meer informatie over de garantie- en reparatievoorwaarden naar www.dewalt.com. Deze garantie heeft geen betrekking op accessoires of schade veroorzaakt door pogingen tot reparatie of reparaties uitgevoerd door derden. Deze garantie geeft u specifieke wettelijke rechten, mogelijk heeft u tevens andere wettelijke rechten die per land, staat of provincie kunnen verschillen.

Naast de garantie worden DeWALT gereedschappen ook gedekt door onze:

1 Jaar gratis service

DeWalt voert tijdens het eerste jaar na de aankoopdatum gratis onderhoud uit aan het gereedschap, en zal gratis onderdelen vervangen die zijn versleten door normaal gebruik.

30 DAGEN niet goed geld terug GARANTIE

Indien u niet helemaal tevreden bent over de prestaties van uw DeWalt Laser, voor welke reden ook, kunt u het product samen met het aankoopbewijs binnen 30 dagen na aankoopdatum retourneren voor een volledige restitutie – zonder vragen.

Gratis nieuwe waarschuwingslabels:

Als uw waarschuwingslabels ① onleesbaar worden of zijn verwijderd, bezoek dan www.dewalt.com voor een gratis vervanging.

Specifications

Lasergereedschap

Lichtbron Laserdiodes
Laser golflengte 620 – 630 nm zichtbaar	(ROOD) 510 – 530 nm zichtbaar (GROEN)
Laser voeding ≤1,50 mW (per straal) KLASSE 2 LASER PRODUCT
Werkbereik 20 m (±65') ROOD 35 m (±115') GROEN
	50 m met detector 50 m met detector
Nauwkeurigheid (loodlijn) ±3 mm per 10 m (±1/8" per 33')
Nauwkeurigheid (Waterpas): ±3 mm per 10 m (±1/8" per 33')
Indicatoren
Batterijspanning laag 1 x LED knippert op de batterijspanning indicator
Apparaat niet uitgeschakeld met de pendel vergrendeling schakelaar	4 x LED knippert op de batterijspanning indicator
Knipperende laserstralen De hellingshoek is overschreden/het apparaat staat niet waterpas
Voeding 4 AA (1,5V) batterijen (6V DC) of 10.8V Dewalt accu
Bedrijfstemperatuur -10°C tot 50°C (14°F tot 122°F)
Opslagtemperatuur -20°C tot 60°C (-5°F tot 140°F)
Vochtigheid Maximum relatieve vochtigheid 80% bij temperaturen tot 31°C (88°F) lineair afnemend tot 50% relatieve vochtigheid bij 40°C (104°F)
Omgeving	Water & stof bestendig IP65

Indhold
