MANUALE UTENTE DCE089R DEWALT

• Sicurezza
  • Quadro riassuntivo prodotto
• Batterie e alimentazione
• Funzionamento
• Controllo di accuratezza e calibrazione
• Specifiche

Sicurezza degli utenti

Definizioni: istruzioni di sicurezza

Le definizioni sottostanti descrivono il livello di allerta rappresentato da ogni parola di segnalazione. Si invita a leggere attentamente il manuale, prestando attenzione a questi simboli.

PERICOLO: indica una situazione di pericolo imminente che, se non evitata, provoca lesioni gravi o addirittura mortali.

PERICOLO: indica una situazione potenzialmente pericolosa che, se non evitata, può causare morte o gravi lesioni.

ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni di gravità lieve o media.

AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali.

In caso di domande o commenti in merito a questo utensile o a qualsiasi utensile dewalt, visitare il sito web www.2helpU.com.

AVVERTENZA:

Leggere e comprendere tutte le istruzioni. La mancata osservanza delle istruzioni seguenti può causare scossa elettrica, incendio e/o gravi lesioni personali.

CONSERVARE LE PRESENTI ISTRUZIONI

AVVERTENZA:

Esposizione ai raggi laser. Non smontare o modificare il livello laser. Non vi sono parti riparabili all'interno. Sono possibili gravi danni agli occhi.

AVVERTENZA:

Radiazione pericolosa. L'utilizzo dei controlli o l'applicazione di regolazioni diverse da quelle specificate qui potrebbero causare una pericolosa esposizione alla radiazione laser.

L'etichetta sul vostro utensile potrebbe includere i seguenti simboli.

V volt

mW milliwatt

simbolo di avvertenza laser

nm lunghezza onda in nanometri

2 classe laser 2

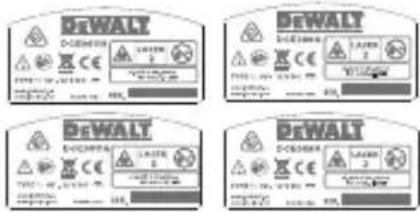

Etichette di avvertenza

Per la vostra comodità e sicurezza, le seguenti etichette sono riportate sul laser.

AVVERTENZA: Per ridurre il rischio di lesioni, l'utente deve leggere il manuale di istruzioni.

AVVERTENZA: RADIAZIONE LASER. NON SOSTARE NEL RAGGIO. Prodotto laser classe 2

• Non azionare il laser in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. Gli utensili elettrici generano scintille che possono provocare l'accensione di polvere o fumi.
- Utilizzare il laser solo con le batterie specificatamente designate. L'uso di altre batterie di qualsivoglia tipo può presentare un rischio di incendio.
- Conservare il laser lontano dalla portata dei bambini e di altre persone inesperte. I laser sono pericolosi in mano a persone inesperte.

• Non utilizzare utensili con interruttori difettosi. Un utensile che non può essere controllato mediante l'interruttore è pericoloso e deve essere riparato.
• Non utilizzare utensili ottici come telescopi o tacheometri per guardare il raggio laser. Sono possibili gravi danni agli occhi.
• Non posizionare il laser in una posizione che potrebbe indurre qualcuno a fissare intenzionalmente o non intenzionalmente il raggio laser. Sono possibili gravi danni agli occhi.
• Non posizionare il laser vicino ad una superficie riflettente che potrebbe riflettere il raggio laser verso gli occhi di qualcuno. Sono possibili gravi danni agli occhi.
• Spegnere il laser quando esso non viene utilizzato. Lasciando il laser acceso aumenta il rischio che qualcuno fissi il raggio laser.
• Non modificare il laser in alcun modo. Modificando l'utensile potrebbe causare un'esposizione pericolosa alle radiazioni laser.
• Non utilizzare il laser in presenza di bambini o evitare che essi lo utilizzino. Sono possibili gravi danni agli occhi.
• Non rimuovere o staccare le etichette di avvertimento. Se le etichette vengono rimosse, l'utente o altre persone potrebbero essere inavvertitamente esposte alla radiazione.
• Posizionare il laser in sicurezza su una superficie piana. In caso di caduta del laser potrebbero verificarsi gravi danni all'utensile o gravi lesioni.

Informazioni del laser

- La linea laser DCE089G, DCE089R 3-Beam 360° nonché la linea laser DCE0811G, DCE0811R 2-Beam 360° sono prodotti della classe laser 2. I laser sono utensili laser autolivellanti per l'utilizzo su progetti di allineamento orizzontale (livello) e verticale (piombo).

AVVERTENZA:

Leggere e comprendere tutte le istruzioni. La mancata osservanza di tutte le istruzioni elencate di seguito può causare scosse elettriche, incendio, e/o lesioni gravi.

Zona di lavoro

• Tenere pulita e ben illuminata la zona di lavoro. Il disordine e la scarsa illuminazione possono causare incidenti.
• Non azionare gli utensili laser in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili.
• Durante l'uso di un utensile laser, tenere lontani i bambini e chiunque si trovi nelle vicinanze. Le distrazioni possono provocare la perdita di controllo.

Sicurezza elettrica

- Utilizzare l'utensile ad azionamento a batteria solo con le batterie specificatamente designate. L'uso di altre batterie di qualsivoglia tipo può presentare un rischio di incendio.

Quadro riassuntivo prodotto

AVVERTENZA:

non modificare l'utensile o alcuna parte di esso. Potrebbe causare danni al laser o lesioni personali.

Figura 2 - interfaccia batteria Ⓐ

Figura 1A -blocco pendolo B

Figura 1B - tastierino ©

Figura 1B - pulsante ON/OFF: linea laser orizzontale D

Figura 1B - pulsante ON/OFF: linea laser laterale Ⓔ

Figura 1B - pulsante ON/OFF: linea laser frontale verticale (solo DCE089R/G)

Figura 2 - staffa magnetica mobile Ⓖ

Figura 4 - tolleranza di filettatura tripode (1/4 - 20 e 5/8 - 11)

Figura 1B - indicatore di livello batteria ⚫

Figura 5 - bloccaggio a pinza a parete Ⓚ

Figura 5 - bloccaggio a parete Ⓛ

Figura 5 - foro vite Ⓜ

Batterie e alimentazione

L'alimentazione dell'utensile avviene mediante i seguenti pacchi batteria DeWALT 10.8V: DCB120, DCB127 o anche con il starter pack DEWALT AA che può contenere 4 batterie AA. Nota: Il starter pack AA è raccomandato solo per l'utilizzo con il laser rosso.

Installazione/rimozione della batteria

Utilizzo dello starter pack AA:

ATTENZIONE:

Lo starter pack AA è progettato specificatamente per l'utilizzo esclusivo con i prodotti laser DeWALT 10.8V compatibili e non può essere utilizzato con altri utensili - non tentare di modificare il prodotto.

Installazione batterie:

• Sollevare il coperchio del vano batteria come da immagine 6A.
• Inserire quattro batterie AA nuove nel vano, posizionando le batterie in corrispondenza con i simboli (+) e (−) all'interno del vano.
  • Installare lo starter pack AA come da immagine 6B.

Utilizzo del pacco ricaricabile 10.8V DEWALT:

- Installare Il pacco batteria 10.8V come da immagine ^6B .

AVVERTENZA:

Le batterie possono esplodere o perdere, e possono causare lesioni o incendi. Per ridurre questo rischio:

• Seguire attentamente tutte le istruzioni e avvertenze sull'etichetta e la confezione delle batterie e sul foglio di sicurezza batteria in dotazione.
• Inserire sempre le batterie in modo corretto facendo attenzione alla polarità (+ e -), contrassegnata sulla batteria e sull'apparecchio.
  • Non cortocircuitare i terminali della batteria.
  • Non caricare le batterie.
• Non mischiare batterie usate con batterie nuove. Sostituirle tutte allo stesso tempo con batterie nuove della stessa marca e dello stesso tipo.

• Rimuovere le batterie esaurite immediatamente e smaltirle secondo le norme locali.
  • Non smaltire le batterie nel fuoco.

• Tenere le batterie lontano dalla portata dei bambini.

• Rimuovere le batterie quando l'utensile non viene utilizzato
• Utilizzare soltanto il caricatore specifico per il pacco batteria ricaricabile.

Sicurezza personale

• Quando si utilizza un utensile laser evitare di distrarsi. Prestare attenzione a quello che si sta facendo e utilizzare il buon senso. Non usare un utensile elettrico mentre si è stanchi o sotto l'influenza di droghe o alcol. Un attimo di distrazione durante l'utilizzo di un utensile elettrico può causare gravi infortuni personali.
• Indossare abbigliamento di protezione adeguato. Indossare sempre occhiali protettivi. L'uso di abbigliamento di protezione quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, caschi di sicurezza o protezioni uditive, in condizioni opportune consente di ridurre le lesioni personali.

Riparazione

• La riparazione dell'utensile deve essere eseguita esclusivamente da personale di assistenza qualificato. La riparazione o manutenzione eseguita da personale non qualificato potrebbe provocare lesioni.
• Durante l'assistenza tecnica, utilizzare solamente parti di ricambio identiche. Seguire le istruzioni nella sezione Manutenzione del presente manuale. L'uso di parti non autorizzate o la mancata osservanza di attenersi alle istruzioni di Manutenzione può creare il rischio di scosse elettriche o lesioni.

Per trovare il centro assistenza DeWALT più vicino andare al sito web http://www.2helpU.com.

SUGGERIMENTI OPERATIVI

• Utilizzare soltanto batterie AA di marca nuove, di alta qualità o pacchi batteria ricaricabili specifici DEWALT10.8V Li-Ion per ottenere i risultati migliori.
• Accertarsi che le batterie siano in condizioni di funzionamento accettabili. In caso di lampeggiamento della spia rossa di basso livello di carica della batteria sostituire le batterie.
• Per estendere la durata della batteria, spegnere il laser quando non viene operato o marcare il raggio.
• Per assicurare la precisione di lavoro, accertarsi che il laser sia calibrato spesso. Vedere campo Controllo calibratura.
• Prima di utilizzare il laser, accertarsi che esso sia posizionato in modo sicuro su una superficie piana e liscia.

• Contrassegnare sempre il centro del raggio creato dal laser.

• Gli sbalzi violenti di temperatura potrebbero causare lo spostamento delle parti interne, il che potrebbe ripercuotersi negativamente sulla precisione. Verificare spesso la precisione del vostro dispositivo durante il lavoro. Vedere campo Controllo calibratura.

• Se il laser viene fatto cadere, verificare, se il laser sia ancora calibrato. Vedere campo Controllo calibratura.
• Posizionare la livella laser su una superficie liscia, piana e stabile, che sia a livello in entrambe direzioni.

Indicatore batteria scarica

I laser DCE089G, DCE089R, DCE0811G e DCE0811R sono equipaggiati con un indicatore della batteria come da immagine 1B. L'indicatore della batteria indica il livello di carica rimanente con ciascun LED che indica il 25%. Il LED in basso si illumina e lampeggia, indicando che il livello della batteria è basso (inferiore al 12.5%) e che le batterie devono essere sostituite. Il laser potrebbe continuare a funzionare per un breve periodo, mentre le batterie continuano a scaricarsi, ma il raggio o i raggi diventano deboli. Dopo l'installazione di batterie nuove e la riaccensione del laser, il raggio o i raggi laser ritornano alla piena luminosità e il livello di carica batteria indica la piena capacità. (un raggio laser lampeggiante non è causato da batterie scariche: vedere Indicatore fuori inclinazione.) In caso di lampeggiamento continuo di tutte e 4 le spie a LED sull'indicatore della batteria, la batteria non è scarica; vedere "Lampeggiamento indicatore batteria a LED" sotto Risoluzione dei problemi.

Funzionamento

Per accendere o spegnere i laser (vedere la figura ①, )

Con il laser spento, posizionarlo su una superficie piana. Portare l'interruttore di blocco pendolo Ⓑ nella posizione Sbloccato/ON. Il modello DCE089G/R è dotato di tre pulsanti ON/OFF sul tastierino Ⓓ uno per la linea laser orizzontale Ⓓ, uno per la linea laser verticale laterale Ⓔ e uno per la linea laser verticale frontale Ⓕ (solo DCE089G/R). Il DCE0811G

/R possiede due linee - una linea orizzontale e una linea verticale laterale. Ciascun laser viene alimentato premendo il proprio pulsante ON/OFF sul tastierino. Le linee laser possono essere alimentate una alla volta o tutte contemporaneamente.

Premendo nuovamente i pulsanti ON/OFF le linee laser si spengono. Portare l'interruttore di blocco pendolo sulla posizione OFF/Bloccato quando il laser non viene utilizzato. Se l'interruttore di blocco pendolo non è posizionato sulla posizione di blocco, tutti e 4 le spie a LED continuano a lampeggiare sull'indicatore della batteria.

Utilizzo dei laser Indicatore Fuori LIVELLO

I laser sono progettati per autolivellarsi. Se il laser è stato inclinato talmente da impedire l'autolivellamento (più di 4°), il raggio laser lampeggerà. Ci sono due sequenze di lampeggiamento associate con la condizione di stato fuori livello: (i) tra 4° e 10° i raggi lampeggiano con un ciclo di lampeggiamento costante; (ii) con angoli maggiori di 10° i raggi lampeggiano con tre cicli di lampeggiamento.

Durante il lampeggio del laser IL LASER NON È LIVELLATO (O A PIOMBO) E NON DEVE ESSERE UTILIZZATO PER DETERMINARE O CONTRASSEGNARE IL LIVELLO O IL PIOMBO. Riposizionare il laser su una superficie più a livello.

Utilizzo di una staffa mobile (vedere la figura ②)

AVVERTENZA:

Posizionare il laser e/o il supporto a parete su una superficie piana. In caso di caduta del laser potrebbero verificarsi lesioni gravi alle persone o danni al laser:

Il laser è dotato di una staffa magnetica mobile Ⓖfissata in modo permanente all'unità. Questa staffa permette all'unità di essere montata su qualsiasi superficie ritta in acciaio o ferro. Esempi comuni di superfici adatte comprendono i montanti di telaio in acciaio, i telai di porte in acciaio e le travi portanti in acciaio. La staffa è dotata inoltre di un foro Ⓗ che permette di appendere l'unità a un chiodo o una vite su qualsiasi tipo di superficie.

Utilizzo del laser con un supporto a SOFFITTO (vedere la figura ⑤)

Il supporto laser a soffitto Ⓗ (se in dotazione) offre maggiori opzioni di montaggio per il laser. Il supporto a soffitto è dotato di una morsa ⚫ su un'estremità che può essere fissato su uno angolo della parete per l'installazione soffitto acustico. Su ciascuna estremità del supporto a soffitto è presente un foro per vite ⚠ che permette al supporto a soffitto di essere fissato su qualsiasi superficie mediante un chiodo o una vite. Una volta assicurato il supporto a soffitto, la sua piastra in acciaio fornisce una superficie, su cui può essere fissata la staffa magnetica mobile Ⓖ. La posizione del laser può essere nuovamente regolata spostando la staffa magnetica mobile verso l'alto o verso il basso sul supporto a parete.

Utilizzo dei laser con gli accessori

I laser sono equipaggiati con filettatura interna 1/4" - 20 e 5/8" - 11 sulla parte inferiore dell'unità. Questa filettatura serve per alloggiare futuri accessori DeWALT. Utilizzare sempre esclusivamente accessori specificatamente per l'utilizzo con questo prodotto. Attenersi alle direzioni riportate sugli accessori.

ATTENZIONE:

L'utilizzo di altri accessori con questo utensile non raccomandato potrebbe essere pericoloso.

In caso di necessità di assistenza nel localizzare gli accessori, mettersi in contatto con il centro assistenza DeWALT più vicino o andare al sito web www.2helpU.com.

Livellamento dei laser

In cas di calibratura adeguata del laser, esso esegue l'autolivellamento. Ciascun laser è calibrato in sede di stabilimento per il livellamento con un posizionamento su una superficie piana entro un livello medio di ±4^ . Non sono necessari livellamenti manuali.

Manutenzione

• Per garantire la precisione durante il proprio lavoro, controllare spesso il laser per accertarsi che esso sia adeguatamente calibrato. Vedere campo Controllo calibratura.
• I controlli di calibratura e altre operazioni di manutenzione possono essere eseguiti dai centri assistenza DeWALT.
• Quando il laser non viene utilizzato, conservarlo nella scatola del kit. Non conservare il proprio laser a temperature inferiori a -20^ C ( -5^ F) oppure superiori a 60^ C ( 140^ F).

- Non conservare il proprio laser nella scatola del kit quando il laser è bagnato. Il laser deve prima essere asciugato con un panno secco prima della conservazione.

Pulizia

Le parti esterne in plastica possono essere pulite con un panno umido. Anche se tali parti sono resistenti ai solventi, non utilizzare MAI solventi. Utilizzare un panno secco morbido per rimuovere l'umidità dall'utensile prima della conservazione.

Controllo di accuratezza e calibrazione

Controllo precisione – raggio orizzontale, direzione di scansione (vedere figura ⑦)

Il controllo della calibrazione scansione orizzontale del laser richiede due pareti a distanza di 9 m (30'). È importante eseguire il controllo calibrazione servendosi di una distanza non inferiore alla distanze delle applicazioni, per le quali l'utensile viene utilizzato.

1. Posizionare la livella laser su una superficie liscia, piana e stabile, che sia a livello in entrambe direzioni, con il laser rivolto in direzione rettilinea verso la parete opposta (posizione a 0°).
2. Ruotare il raggio orizzontale del laser e girare il laser in direzione dell'estremità opposta della parete e approssimativamente in parallelo alla parete adiacente (Figura ⑦ #1).
3. Contrassegnare il centro del raggio su due posizioni (a, b) a distanza di 30' (9 metri) l'una dall'altra.
4. Ruotare il laser di 180 gradi sulla staffa e segnare la posizione di trave orizzontale sulla parete opposta © (Figura ⑦ #2).
5. Misurare la distanza verticale tra ⓑ e Ⓒ. Se la misura è maggiore rispetto ai valori indicati sotto, il laser deve essere sottoposto a manutenzione in un centro manutenzione autorizzato.

1. Ruotare il laser di 90° e ripetere il test.

Controllo precisione –

raggio orizzontale, direzione di passo (vedere figura ⑧) Il controllo della calibrazione passo orizzontale del laser richiede una singola parete a distanza di 30' (9 metri). È importante eseguire il controllo calibrazione servendosi di una distanza non inferiore alla distanze delle applicazioni, per le quali l'utensile viene utilizzato.

1. Posizionare la livella laser su una superficie liscia, piana e stabile, che sia a livello in entrambe direzioni, contro un muro.
2. Ruotare il raggio orizzontale del laser e girare il laser in direzione dell'estremità opposta della parete e approssimativamente in parallelo alla parete adiacente (Figura ⑧ #1).
3. Contrassegnare il centro del raggio su due posizioni (a, b) a distanza di 30' (9 metri) l'una dall'altra.
4. Riposizionare il laser verso l'estremità opposta della parete (Figura 8#2).
5. Ruotare il raggio orizzontale del laser e girare il laser di nuovo in direzione della prima estremità della parete e approssimativamente in parallelo alla parete adiacente.
6. Regolare l'altezza del laser per allineare il centro del raggio con il contrassegno più vicino b.
7. Contrassegnare il centro del raggio ⓒ direttamente sopra o sotto il contrassegno più lontano ⓐ.
8. Misurare la distanza tra ⓐ e Ⓒ. Se la misura è maggiore rispetto ai valori indicati sotto, il laser deve essere sottoposto a manutenzione in un centro manutenzione autorizzato.

Controllo precisione – raggio verticale (vedere figura ⑨)

Il controllo della calibrazione verticale (piombo) del laser più preciso viene eseguito quando è disponibile uno spazio considerevole di altezza verticale, idealmente 30' (9 metri), con una persona sul pavimento che posiziona il laser e un'altra persone accanto al soffitto per contrassegnare la posizione del raggio. È importante eseguire il controllo calibrazione servendosi di una distanza non inferiore alla distanze delle applicazioni, per le quali l'utensile viene utilizzato.

1. Posizionare la livella laser su una superficie liscia, piana e stabile, che sia a livello in entrambe direzioni. Accendere entrambi i raggi verticali (Figura ⑨ #1).
2. Segnare due linee corte dove si incrociano le travi (a, b) e anche sul soffitto (c, d). Contrassegnare sempre il centro dello spessore dei raggi (Figura 9 #2)
3. Prelevamento e ruotare il laser di 180 gradi e posizionarla in modo che le travi corrispondano le linee segnate su superficie piana (e, f) (Figura 9 #3).
4. Segnare due linee corte dove si incrociano le travi sul soffitto (g), h).
5. Misurare la distanza tra ogni set di linee segnate sul soffitto (c, g e d, h). Se la misura è maggiore rispetto ai valori indicati sotto, il laser deve essere sottoposto a manutenzione in un centro manutenzione autorizzato.

Altezza soffitto	Distanza consentita tra i contrassegni
2,5 m (8') 1,5 mm (1/16")
3 m (10') 2,0 mm (3/32")
4 m (14') 2,5 mm (1/8")
6 m (20') 4 mm (5/32")
9 m (30') 6 mm (1/4")

Controllo della precisione a 90° tra i raggi verticali (DCE089R/G) (vedere figura 10)

Il controllo della precisione a 90° richiede un'area del pavimento ampia di almeno 10 m x 5 m (33' x 18') di superficie. Fare riferimento alla figura 10 per la posizione del laser su ciascun passo e per la posizione dei contrassegni su ciascun passo. Contrassegnare sempre il centro dello spessore dei raggi.

1. Posizionare la livella laser su una superficie liscia, piana e stabile, che sia a livello in entrambe direzioni e ruotarlo sul raggio verticale laterale.
2. Contrassegnare il centro del raggio in tre posizioni (a, b e c) lungo la linea del laser. Il contrassegno dovrebbe trovarsi sul punto centrale della linea del laser (Figura 10 #1).
3. Spostare il laser per contrassegnare il punto ^b e accendere entrambi i raggi verticali (Figura 10 #2).
4. Posizionare il raggio incrociando esattamente il contrassegno ^b , con il raggio allineato con il contrassegno ^a .
5. Contrassegnare la posizione (e) lungo il raggio verticale laterale ad almeno 4 metri (14') di distanza dall'unità.
6. Ruotare il laser sopra il contrassegno ⓑ, in modo che il raggio laterale passi ora sopra il ⓑ e ⓔ (Figura 10 #3).
7. Contrassegnare il centro del raggio ^f direttamente sopra o sotto ^a .
8. Misurazione della distanza tra i contrassegni ⓐ e ⓕ. Se la misura è maggiore rispetto ai valori indicati sotto, il laser deve essere sottoposto a manutenzione in un centro manutenzione autorizzato.

Distanza tra a e b	Distanza consentita tra a e f
4 m (14') 3,5 mm (5/32")
5 m (17') 4,5 mm (3/16")
6 m (20') 5,5 mm (7/32")
7 m (23') 6 mm (1/4")

Risoluzione dei problemi

Il laser non si accende

• Accertarsi che le batterie AA (quando in uso) sono installate correttamente in base a (+) e (−) sul lato interno dello sportello della batteria.
• Accertarsi che le batterie o il pacco ricaricabile siano in condizioni di lavoro adeguate. In caso di dubbio installare delle batterie nuove.
• Accertarsi che i contatti della batteria siano puliti e privi di ruggine o corrosione. Accertarsi di mantenere asciutto il livello del laser e utilizzare soltanto batterie nuove di marca per ridurre il rischio di perdite della batteria.
• Se il laser si riscalda oltre i 50° C (120° F), l'unità non si accende. Se il laser è stato conservato a temperature estremamente elevate, farlo raffreddare. Il livello del laser non viene danneggiato premendo il pulsante on/off prima del raffreddamento alla propria temperatura di funzionamento.

Il raggio laser lampeggia

I laser sono progettati per l'autolivellamento fino ad una media di 4° in tutte le direzioni In caso di inclinazione del laser a tal punto che il meccanismo non è in grado di eseguire l'autolivellamento, i raggi laser lampeggiano, indicando che il raggio di inclinazione è stato superato. IL LAMPEGGIAMENTO DEL LASER È DOVUTO AL FATTO CHE IL LASER NON È LIVELLATO O A PIOMBO E NON DEVE ESSERE UTILIZZATO PER DETERMINARE O CONTRASSEGNARE IL LIVELLO O IL PIOMBO. Riposizionare il laser su una superficie più a livello.

I raggi laser non arrestano il loro movimento

Il laser è uno strumento di precisione. Perciò, se esso non è posizionato su una superficie stabile (e ferma), il laser continua a cercare il livello. Se il raggio non arresta il proprio movimento, tentare di posizionare il laser su una superficie più stabile. La superficie dovrebbe essere anche relativamente piana per assicurare la stabilità del laser.

Le spie a LED di indicazione batteria lampeggiano.

Se tutte e 4 le spie a LED continuano a lampeggiare sull'indicatore della batteria che indica che l'unità non è alimentata a sufficienza attraverso l'utilizzo dell'interruttore di blocco pendolo B. L'interruttore di blocco pendolo deve essere sempre essere posizionato sulla posizione BLOCCATO/OFF quando il laser non viene utilizzato.

Accessori

AVVERTENZA:

su questo prodotto sono stati collaudati soltanto gli accessori offerti da DeWalt, quindi l'utilizzo di accessori diversi potrebbe essere rischioso. Per ridurre il rischio di lesioni, su questo prodotto vanno utilizzati solo gli accessori raccomandati DeWalt.

Utilizzo del laser con gli accessori (vedi figura ②), utilizzo)

I laser è equipaggiato con filettatura interna 1/4" - 20 e 5/8" - 11 (I) sulla parte inferiore dell'unità. Questa filettatura serve per alloggiare futuri accessori DeWALT. Utilizzare sempre esclusivamente accessori specificatamente per l'utilizzo con questo prodotto. Attenersi alle direzioni riportate sugli accessori.

Manutenzione e riparazioni

- Nota: Lo smontaggio del il livello o dei livelli laser annulla tutte le garanzie sul prodotto.

Per assicurare la SICUREZZA e l'AFFIDABILITÀ del prodotto, le riparazioni, la manutenzione e la regolazione dovrebbero essere eseguite presso i centri assistenza autorizzati. La riparazione o manutenzione eseguita da personale non qualificato potrebbe provocare lesioni. Per trovare il centro assistenza DeWALT più vicino andare al sito web www.2helpU.com.

Garanzia di 1 anno

DeWalt ripara senza sovrapprezzo qualsiasi difetto o materiale difettoso o vizio di lavorazione per un anno a partire dalla data dell'acquisto. Questa garanzia non copre la rottura delle parti dovuta alla normale usura o l'uso improprio dell'utensile. Per ulteriori dettagli in merito alla copertura della garanzia e le informazioni di riparazione di garanzia visitare il sito web www.dewalt.com. Questa garanzia non si applica su accessori o danni causati durante la riparazione o la tentata riparazione eseguita da soggetti terzi. Questa garanzia fornisce determinati diritti di legge e possibilmente altri diritti in determinati stati o province.

In aggiunta alla garanzia, gli strumenti DeWALT sono coperti da:

1 anno di manutenzione gratuita

DeWalt esegue la manutenzione dell'utensile e sostituisce gratuitamente le parti usurate nell'utilizzo normale in qualsiasi momento durante l'utilizzo nel primo anno dopo l'acquisto.

30 GIORNI SENZA RISCHI SODDISFAZIONE GARANTITA

Se per qualsiasi motivo non si è completamente soddisfatti delle prestazioni del proprio laser DeWalt, è possibile restituire il dispositivo entro 30 giorni dalla data dell'acquisto con la restituzione incondizionata dei soldi spesi.

Sostituzione gratuita delle etichette di avvertenza:

Nel caso in cui le etichette di avvertenza ① diventano illeggibili o vengono smarrite, visitare il sito web www.dewalt.com per richiederne la sostituzione gratuita.

Specifiche

Utensile laser

Sorgente luce Diosi laser
Lunghezza onda laser 620 – 630 nm visibile (ROSSA) 510 – 530 nm visibile (VERDE)
Potenza laser ≤1.5 mw (ciascun raggio)	PRODOTTO CLASSE LASER 2
Ambito di lavoro 20 m (±65') (ROSSA)	35 m (±115') (VERDE)
	50 m con rilevatore 50 m con rilevatore
Precisione (piombo) ± 3 mm per 10 m (±1/8" per 33')
Precisione (livello): ± 3 mm per 10 m (±1/8" per 33')
Indicatori
Batteria scarica 1 spia a LED lampeggiante sull'indicatore batteria
Unità non alimentata con interruttore blocco pendolo	4 spia a LED lampeggiante sull'indicatore batteria
Raggi laser lampeggianti Raggio di inclinazione superato/unità non a livello
Alimentazione 4 batterie AA (1,5 V) (6 V DC) o 10.8V pacco batterie ricaricabili Li Ion DEWALT.
Temperatura di esercizio da -10°C a 50°C (da 14°F a 122°F)
Temperatura di stoccaggio da -20°C a 60°C (da -5°F a 140°F)
Umidità	Umidità relativa massima del 80% per temperature fino a 31°C (88°F) con diminuzione lineare fino ad all'umidità relativa del 50% a 40°C (104°F)
Ambiente	Resistente all'acqua e alla polvere, classe di protezione IP65

Contenidos
