GEBRUIKSAANWIJZING EHOB42ABV1H DAIKIN

Installatievoorschrift

1 Veiligheidsvoorschriften 5

2 Toestelomschrijving 6

2.1 Algemeen 6
2.2 Werking 6
2.3 Bedrijfstoestanden....6
2.4 PC Interface 8
2.5 Testprogramma's 8

3 Hoofdcomponenten 9

3.1 Accessoires....10

4 Installatie 11

4.1 Inbouwmaten....11
4.2 Opstellingsruimte....13
4.3 Montage 14

5 Aansluiten 16

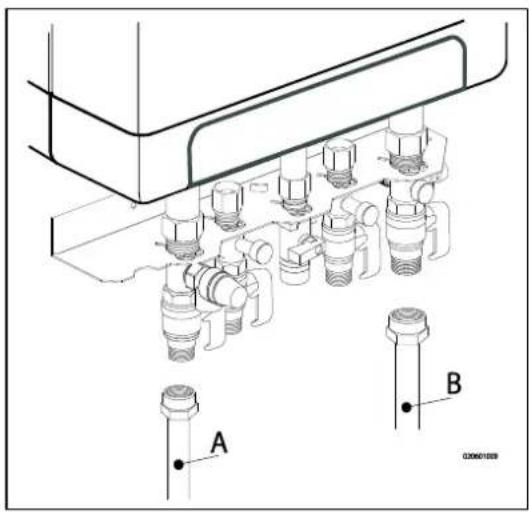

5.1 CV-installatie aansluiten 16
5.2 Elektrisch aansluiten 18
5.3 Kamerthermostaat aansluiten 19
5.4 Gas aansluiten 20

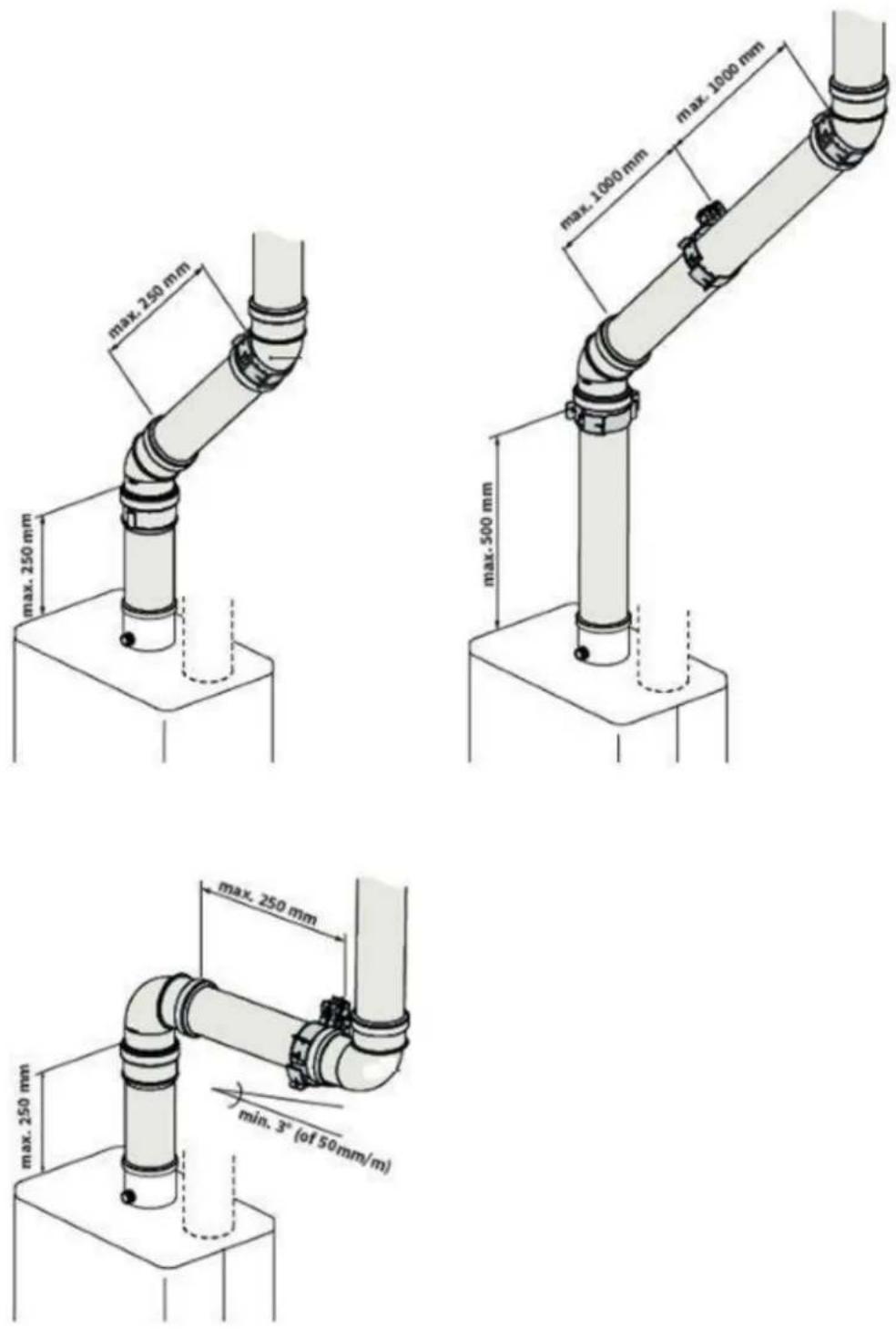

5.5 Rookgasafvoer- en luchttoevoerkanaal 21
5.6 Afvoersystemen....22
5.7 Rookgasafvoermateriaal 23
5.8 Aansluiting op een rookgasafvoersysteem zonder luchtinlaat (B23, B33)....25
5.9 Aansluiting op een afgedicht rookgasafvoersysteem....26

6 In bedrijf stellen van het toestel en de Installatie 34

6.1 Vullen en ontluchten van toestel en installatie 34
6.2 In bedrijf stellen van het toestel 35
6.3 Buiten bedrijf stellen van het toestel....36

7 Instelling en afregeling 37

7.1 Direct via bedieningspaneel 37
7.2 Parameter instellingen via de servicecode 38
7.3 Parameters....38
7.4 Instellen maximaal CV-vermogen 40
7.5 Instellen pompstand 40
7.6 Weersafhankelijke regeling 41
7.7 Ombouw naar andere gassoort....42
7.8 Gas/luchtregeling 42
7.9 Afstellen gas/luchtregeling 43

8 Storingen 45

8.1 Laatste storing tonen....45
8.2 Storingscodes....45

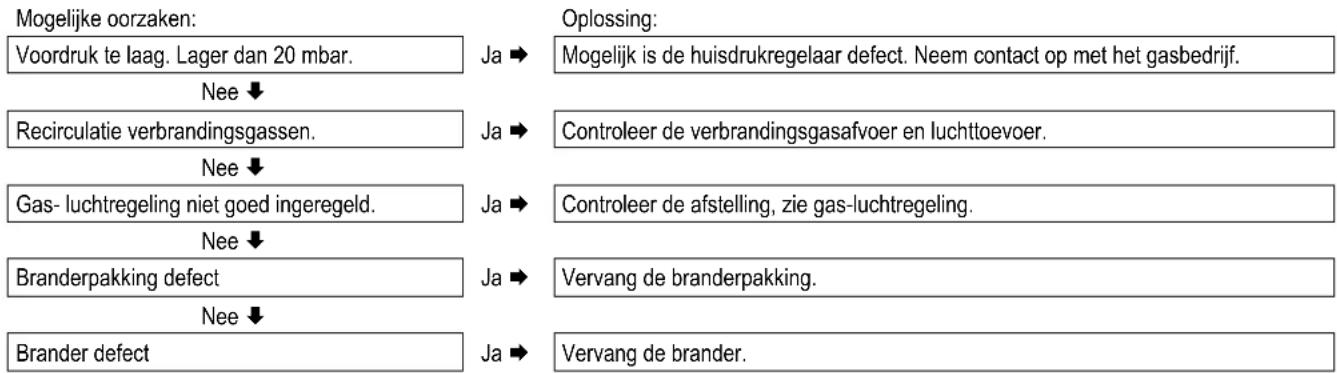

8.3 Overige storingen 46

9 Onderhoud

49

10 Technische specificaties

10.1 Technical Product Fiche in accordance to CELEX-32013R0811....52
10.2 Elektrisch schema 53

11 Garantiebepalingen

54

Alle rechten voorbehouden.

De verstrekte informatie geldt voor het product in standaard uitvoering. Daikin Europe NV kan derhalve niet aansprakelijk gesteld worden voor eventuele schade voortvloeiend uit de van de standaard uitvoering afwijkende specificaties van het product. De beschikbare informatie is met alle mogelijke zorg samengesteld, maar Daikin Europe NV kan niet aansprakelijk gesteld worden voor eventuele fouten in de informatie of voor de gevolgen daarvan. Daikin Europe NV kan niet aansprakelijk gesteld worden voor schade voortvloeiend uit werkzaamheden die door derden zijn uitgevoerd.

Wijzigingen voorbehouden.

Dit installatievoorschrift

Met dit installatievoorschrift kunt u het toestel op veilige wijze monteren, installeren en onderhouden. Volg de instructies nauwkeurig op.

Neem bij twijfel contact op met de fabrikant.

Bewaar dit installatievoorschrift bij het toestel.

Gebruikte afkortingen en benamingen

Omschrijving	Te noemen als
Hoog Rendement	HR
Daikin EHOB12AAV1H, EHOB18AAV1H, EHOB42ABV1H	Toestel
Toestel met leidingwerk voor centrale verwarming	CV-installatie
Toestel met leidingwerk voor warm tapwater	WW-installatie

Pictogrammen

In deze handleiding is het volgende pictogram gebruikt:

VOORZICHTIG

Procedures die –als ze niet met de nodige voorzichtigheid uitgevoerd worden– schade aan het product, de omgeving, het milieu of lichamelijk letsel tot gevolg kunnen hebben.

BELANGRIJK

Procedures en/of voorschriften welke, bij niet opvolgen de werking van het toestel in negatieve zin kunnen beïnvloeden.

Service en technische ondersteuning ten behoeve van de installateur

Voor informatie over specifieke afstellingen, installatie-, onderhouds- en reparatiewerkzaamheden, kunt u als installateur contact opnemen met uw locale Daikin dealer.

Identificatie van het product

De toestelgegevens vindt u op het typeplaatje op de onderzijde van het toestel. De typeplaat bevat naast de informatie over de leverancier en de toestel gegevens (type en model naam) de volgende gegevens:

*****-yymm*****	Product code – serienummer(yy = productie jaar, mm = producitemaand)
PIN	Product Identificatie Nummer
	Informatie met betrekking tot Centrale Verwarming
	Informatie met betrekking tot de electrische aansluiting zoals voltage netfrequentie, elmax en IP klasse
PMS	Toegestane overdruk van het Centrale Verwarmingscircuit in bar
Qn HS	Belasting op bovenwaarde in kilowatt
Qn Hi	Belasting op onderwaarde in kilowatt
Pn	Vermogen in kilowatt
BE, FR, IT, PL	Bestemmingslanden (EN 437)
II2H3P, II2Esi3P, I2E(S), I2E3P	Toegestane toestel categorie (EN 437)
G20-20 mbar G25-25 mbar	Gssoort en voordruk (fabrieksinstelling, EN 437)
B23, .... C93(x)	Toegestane rookgascategorie (EN 15502)
Tmax	Max. aanvoertemperatuur in °C
IPX4D	Electrische beschermingsklasse

1 VEILIGHEIDSVOORSCHRIFTEN

BELANGRIJK

Dit product is uitsluitend voor huishoudelijk gebruik bestemd.

De fabrikant Daikin Europe NV aanvaardt geen enkele aansprakelijkheid voor schade of letsel veroorzaakt door het niet (strikt) naleven van de veiligheidsvoorschriften en - instructies, dan wel door onachtzaamheid tijdens het installeren van de Daikin EHOB**A*V1H gaswandketel en de eventueel bijbehorende accessoires.

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of gebrek aan ervaring en kennis, tenzij zij toezicht of instructie over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid is gegeven.

De gehele installatie moet voldoen aan de geldende lokale technische en (veiligheids)voorschriften van toepassing en dit zowel voor de gasinstallatie, de elektrische installatie, rookgasafvoerinstallatie, dinkwaterinstallatie en CV- installatie.

Afhankelijk van het bouwjaar kan een Daikin EHOB**A*V1H een onderdeel bevatten waarin keramische vezels zijn verwerkt. Dit kan van toepassing zijn op de kijkglaspakking en op de isolatiepakking van de voorplaat. Gebruik altijd de aanbevolen persoonlijke beschermingsmiddelen bij het werken met keramische vezels.

2 TOESTELOMSCHRIJVING

2.1 Algemeen

De Daikin EHOB**A*V1H gaswandketel is een gesloten toestel. Het toestel is bedoeld om warmte te leveren aan het water van een CV-installatie en de WW-installatie.

De luchttoevoer en verbrandingsgasafvoer kunnen door middel van twee aparte leidingen op het toestel aangesloten worden. Een concentrische aansluiting kan op bestelling geleverd worden. Het toestel is in combinatie met de combidoorvoer gekeurd, maar het toestel kan ook aangesloten worden op combidoorvoeren die voldoen aan de universele keuringseisen voor combidoorvoeren.

Het toestel kan naar keuze aangesloten worden op een montagebeugel, een frame met bovenaansluiting en diverse aansluitsets. Deze worden separaat geleverd.

De Daikin EHOB**A*V1H gaswandketels zijn voorzien van het CE keurmerk, electrische beschermingsklasse IPX4D.

Het toestel wordt standaard geleverd voor aardgas (G20). Op bestelling kan een toestel geleverd worden voor propaan (G31).

2.2 Werking

De Daikin EHOB**A*V1H gaswandketel is een modulerende hoog rendement ketel. Dit houdt in dat het vermogen wordt aangepast aan de gewenste warmtebehoefte.

In de aluminium warmtewiselaar is een koperen CV-circuit geïntegreerd.

Door het toestel met behulp van een driewegklep en tanksensor aan te sluiten op een indirect verwarmde tank kan het water van de WW-installatie verwarmd worden (Zie § 5.1 en 5.2). De ingebouwde tankregeling van het toestel zorgt er voor dat de warmwatervoorziening voorrang krijgt ten opzichte van de verwarming. Beide kunnen niet gelijktijdig werken

Het toestel is voorzien van een elektronische branderautomaat die bij iedere warmtevraag van de verwarming of de warmwatervoorziening de ventilator aanstuurt, de gasklep opent, de brander ontsteekt en de vlam continue bewaakt en regelt, afhankelijk van het gevraagde vermogen.

2.3 Bedrijfstoestanden

Op het servicedisplay van het bedieningspaneel wordt door een code de bedrijfstoestand van het toestel aangegeven.

- Uit

Het toestel is buiten bedrijf, maar staat wel onder elektrische spanning. Op vragen voor warm tapwater of CV-water wordt niet gereageerd. De toestelvorstbeveiliging is wel actief. Dit houdt in dat de pomp gaat draaien en de wisselaar wordt opgewarmd indien de temperatuur van het daarin aanwezige water te ver daalt.

Als de vorstbeveiliging ingrijpt dan is code 7 zichtbaar (opwarmen wisselaar).

Tevens kan in deze bedrijfstoestand de druk in de CV-installatie (in Bar) afgelezen worden op het temperatuurdisplay.

□Wachtstand

De LED bij de ① toets brandt en eventueel één van de LED's van de tapcomfort functie. Het toestel is gereed voor het beantwoorden van een vraag naar CV- of tapwater.

□ Nadraaien CV

Na het einde van CV-bedrijf draait de pomp na. De nadraaitijd staat van fabriekswege ingesteld op de waarde volgens § 7.2. Deze instelling kan gewijzigd worden. Bovendien gaat de pomp automatisch 1 keer per 24 uur gedurende 10 seconden draaien om vastzitten te voorkomen. Deze automatische inschakeling van de pomp vindt plaats op het tijdstip van de laatste warmtevraag. Om het tijdstip te wijzigen dient op het gewenste tijdstip de kamerthermostaat even omhoog gezet te worden.

7 Gewenste temperatuur bereikt

De branderautomaat kan de warmtevraag tijdelijk blokkeren. De brander wordt dan gestopt. De blokkering vindt plaats omdat de gevraagde temperatuur is bereikt. Als de temperatuur voldoende is gezakt wordt de blokkering opgeheven.

Zelftest

Eenmaal per 24 uur wordt door de branderautomaat de aangesloten sensoren gecontroleerd. Tijdens de controle voert de automaat geen andere taken uit.

Bij het starten van het toestel wordt allereerst de ventilator naar het starttoerental gebracht. Als het starttoerental is bereikt wordt de brander ontstoken. Code 3 is eveneens zichtbaar als er na het stoppen van de brander wordt nageventileerd.

4 Ontsteken

Als de ventilator het starttoerental heeft bereikt vindt de ontsteking van de brander middels elektrische vonken plaats. Tijdens het ontsteken is code 4 zichtbaar. Indien de brander niet ontsteekt dan vindt na ongeveer 15 seconden een nieuwe ontsteekpoging plaats. Als na 4 ontsteekpogingen de brander nog niet brandt dan valt de automaat in storing.

5 CV-bedrijf

Op de automaat kan een aan/uit thermostaat, een OpenTherm thermostaat, een buitenvoeler of een combinatie met de laatste aangesloten worden (zie § 5.3) Bij een warmtevraag afkomstig van een thermostaat volgt na het aanlopen van de ventilator (code 3) het ontsteken (code 4) en de CV-bedrijfstoestand (code 5).

Tijdens CV-bedrijf wordt het toerental van de ventilator en daarmee het vermogen van het toestel aangepast zodanig dat de temperatuur van het CV-water naar de gewenste CV-aanvoertemperatuur toe geregeld wordt. Wanneer een aan/uit thermostaat is aangesloten, is dit de op het display ingestelde CV-aanvoertemperatuur. In het geval van een OpenTherm thermostaat wordt de gewenste CV-aanvoertemperatuur door de thermostaat bepaald. Bij een buitenvoeler wordt de gewenste CV-aanvoertemperatuur bepaald door de in de branderautomaat geprogrammeerde stooklijn. Voor de laatste twee situaties geldt echter als maximum de op het display ingestelde temperatuur.

Tijdens CV-bedrijf wordt de gevraagde CV-aanvoertemperatuur op het bedieningspaneel weergegeven.

De CV-aanvoertemperatuur kan ingesteld worden tussen 30 en 90°C (zie § 7.1). Let op: voor een laagtemperatuursysteem kan een lagere maximale instelling vereist zijn dan de standaardinstelling van 80°C.

Door de servicetoets in te drukken tijdens CV-bedrijf kan de werkelijke CV-aanvoertemperatuur afgelezen worden.

Als de tapcomfortfunctie is ingeschakeld (zie code 7), dan wordt een OpenTherm warmtevraag van minder dan 40 graden genegeerd.

5 Tapwaterbedrijf

De warmwatervoorziening heeft voorrang op de verwarming. Bij toepassing van een tanksensor zal, als door de tanksensor een temperatuur van 5 graden lager dan de ingestelde waarde wordt gedetecteerd, een eventuele CV-vraag onderbroken worden. Na het aanlopen van de ventilator (code 3) en het ontsteken (code 4) komt de automaat in tapwaterbedrijf (code 6). Bij toepassing van een tankthermostaat zal de warmtevraag starten bij het openen van de thermostaat en eindigen als de thermostaat weer sluit. Het toerental van de ventilator, en daarmee het vermogen van het toestel, wordt in dat geval geregeld door de automaat op basis van een vaste aanvoertemperatuur. Het sanitair warmwater kan worden ingesteld tussen 40°C en 65°C. De ingestelde tanktemperatuur wordt tijdens tapwaterbedrijf op het bedieningspaneel getoond. Door de servicetoets in te drukken tijdens tapwaterbedrijf, kan de werkelijke tanktemperatuur afgelezen worden.

2.4 PC Interface

De automaat is voorzien van een interface voor een PC. Door middel van een dongle en bijbehorende software kan een PC aangesloten worden. Met deze voorziening is het mogelijk om het gedrag van de automaat, het toestel en de verwarmingsinstallatie over een lange periode te volgen.

2.5 Testprogramma's

In de branderautomaat is een voorziening aangebracht om het toestel in een test status te brengen.

Door het activeren van een testprogramma zal het toestel in bedrijf komen met een vast ventilator toerental, zonder dat de regelfuncties zullen ingrijpen.

De veiligheidsfuncties blijven wel actief.

Het testprogramma wordt beëindigd door de ten gelijktijdig in te drukken.

Testprogramma's

Omschrijving programma	Toets combinaties	Display uitlezing
Brander aan met minimaal WW vermogen (zie parameter d § 7.2)	en —	“L”
Brander aan met ingesteld maximaal CV-vermogen (zie parameter 3 § 7.2)	en +(1x)	“h”
Brander aan met maximaal WW vermogen (zie parameter 3 § 7.2)	en +(2x)	“H”
Uitschakelen testprogramma	+ en —	Actuele bedrijfssituatie

Als het toestel in test bedrijf is kunnen de volgende gegevens via het display worden uitgelezen:

- Door de toets blijvend in te drukken wordt op het display de CV-druk getoond.

- Door de — toets blijvend in te drukken wordt op het display de gemeten ionisatiestroom getoond

• Om bevriezing van het toestel te voorkomen is het toestel voorzien van een vorstbeveiliging. Als de temperatuur van de warmtewisselaar te laag wordt, gaat de pomp draaien tot de temperatuur van de warmtewisselaar voldoende is. Als de vorstbeveiliging ingrijpt dan is code 7' zichtbaar (opwarmen wisselaar).
• Als de installatie (of een deel daarvan) kan bevriezen, moet er op de koudste plaats een (externe) vorstthermostaat op de retourleiding aangebracht worden. Deze moet volgens het elektrisch schema aangesloten worden (zie § 10.2).

Opmerking

Als het toestel buiten bedrijf is ( - op het service display) blijft de toestelvorstbeveiliging actief, op een warmtevraag van een (externe) vorstthermostaat wordt echter niet gereageerd.

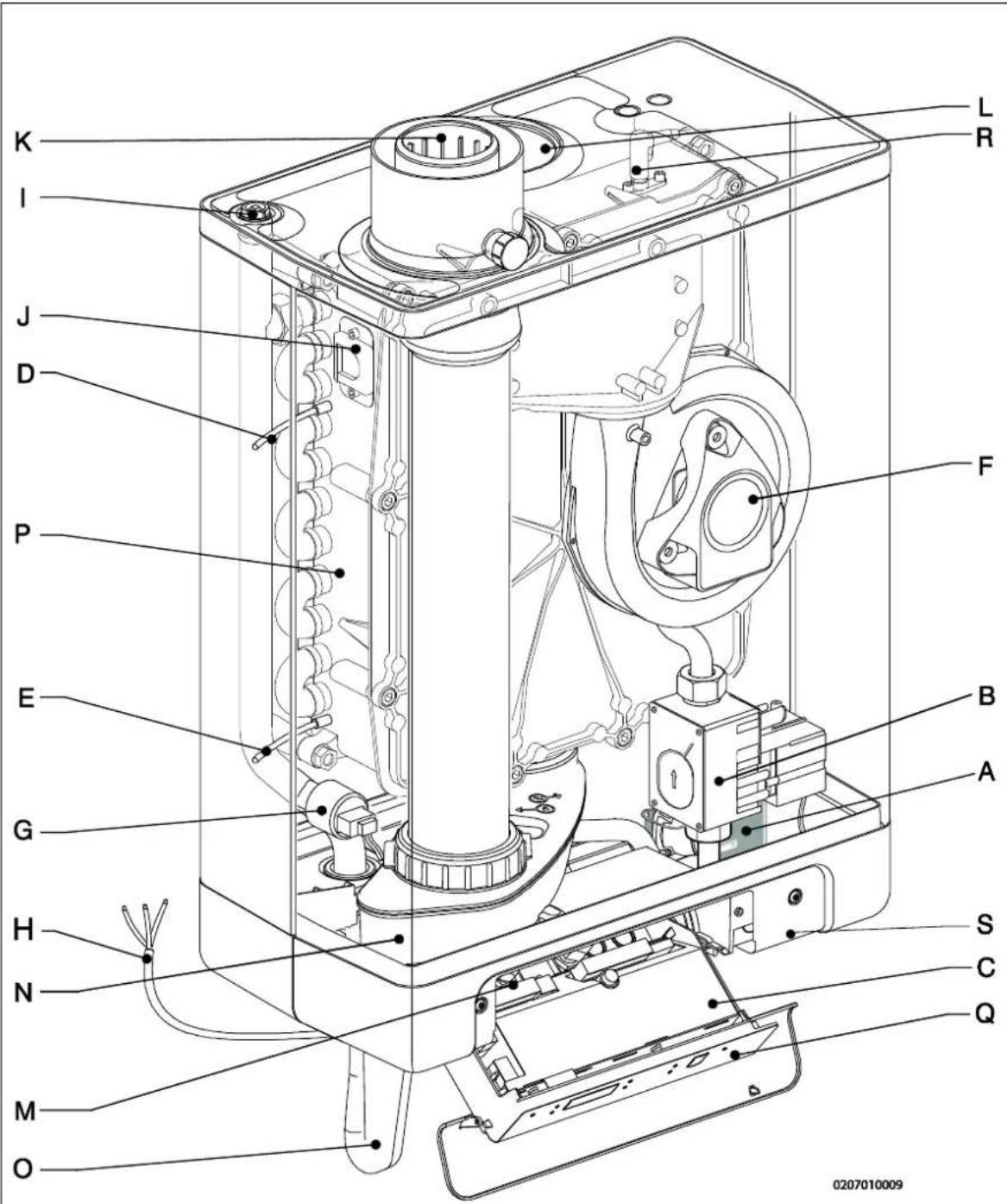

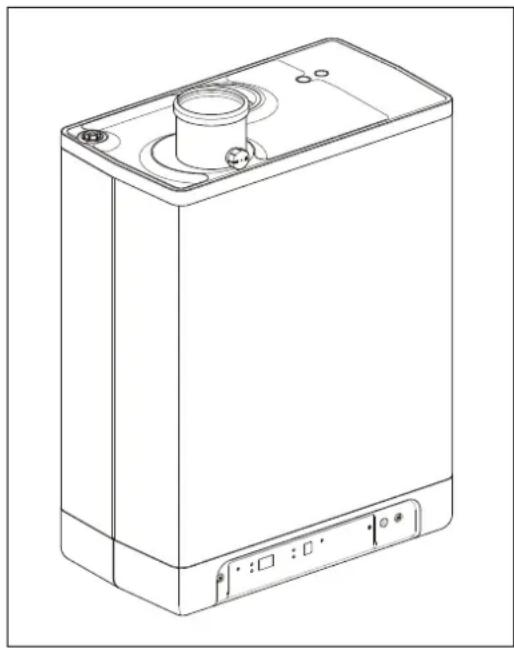

3 HOOFDCOMPONENTEN

A. CV-pomp
B. Gasblok
C. Branderautomaat met bedieningspaneel
D. Aanvoersensor S1
E. Retoursensor S2
F. Ventilator
G. Druksensor CV
H. Aansluitsnoer 230 V \~
I. Handontluchter
J. Kijkglas

K. Rookgasafvoeradapter
L. Luchttoevoer
M. Aansluitblok / klemmenlijst X4
N. Condensafvoerbak
O. Sifon
P. Warmtewisselaar
Q. Bedieningspaneel en uitlezing
R. Ionisatie-/Ontsteekpen
S. Positie typeplaat

3.1 Accessoires

Omschrijving	Artikel nummers
B-pack small (1)	EKFJS*AA
B-pack middle (1)	EKFJM*AA
B-pack large (1)	EKFJL*AA
Valve kit (1)	EKVK4AA
Schermplaat	EKCP1AA
Buitenvoeler	EKOSK1AA
3-Way valve set	EK3WV1AA
Rookgasadapter Concentrische ∅80x125	EKHY090717
Rookgasadapter Parallel 80 mm	EKHY090707
Propaanset EHOB12AAV1H	EKPS075917
Propaanset EHOB18AAV1H	EKPS075867
Propaanset EHOB42ABV1H	EKHY075787

(1) Deze set bevat een gaskraan dat voldoet aan EN 331 met de volgende specificaties:

• Zorg ervoor dat de gaskraan voldoet aan de vereisten voor de toepassing
- Gebruik de gaskraan niet bij zichtbare schade
- Wijzig niets aan de gaskraan
- De Instructies bij de kraan moeten worden gevolgd
- Lokale wetgeving moet worden gevolgd

4 INSTALLATIE

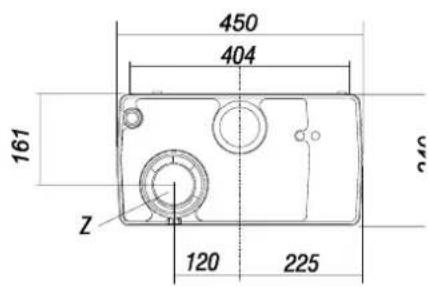

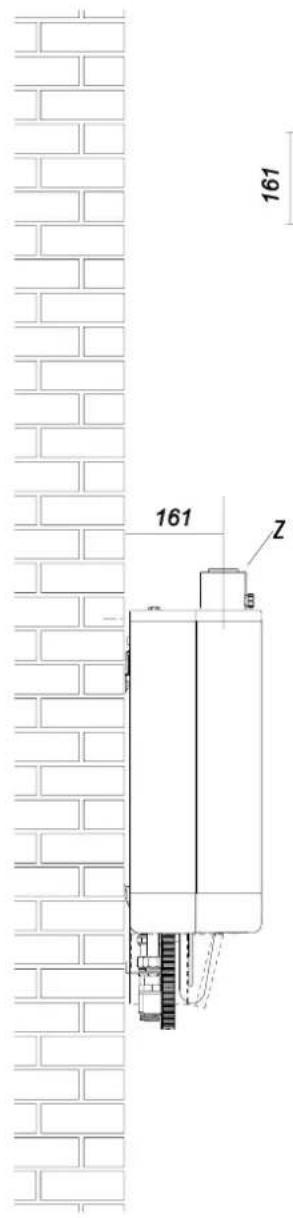

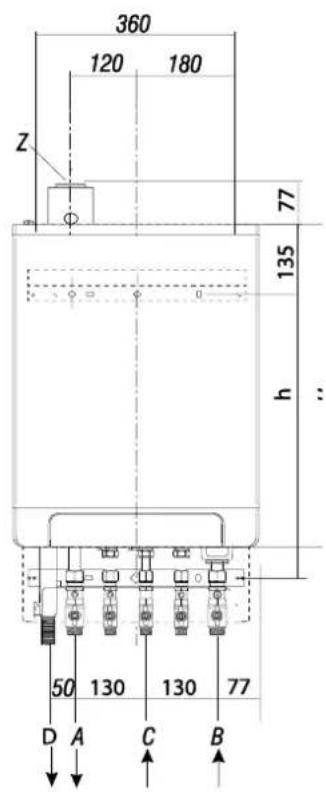

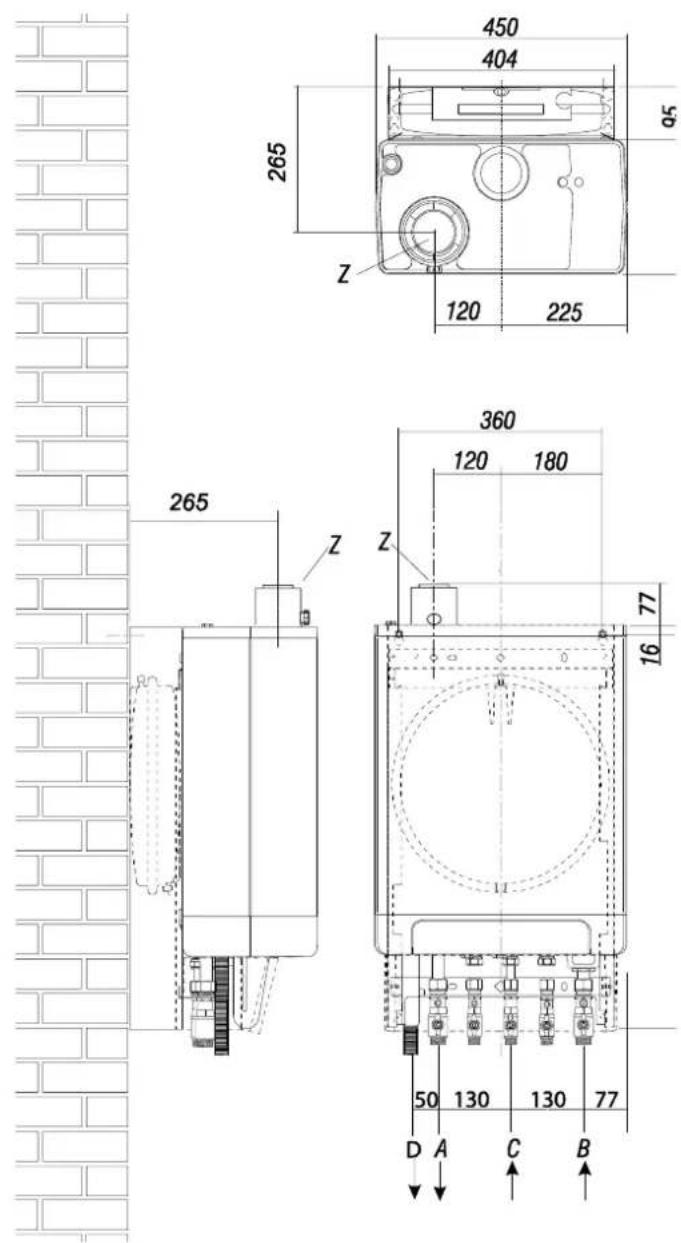

4.1 Inbouwmaten

Toestel met leidingen naar onderen aangesloten:

161 161 Z

450 404 161 Z 120 225

360 120 180 Z 77 135 h 50 130 130 77 D A C B

Toestel + montagebeugel

Toestel Op B-pack aangesloten:

265 450 404 95 120 225 360 120 180 77 265 Z Z 16 50 130 130 77 D A C B

Toestel + B-pack

A =	Aanvoer CV	G 34 (ext)
B =	Retour CV	G 34 (ext)
C =	Gas	G 12 (int)
D =	Condensafvoer	∅ dn25 (flexibel)
H =	770mm	EHOB12AAV1H & EHOB18AAV1H
	890mm	EHOB42ABV1H
Z =	Rookgasafvoer/luch ttoevoer	∅60/100 (concentrisch)

4.2 Opstellingsruimte

Het toestel dient aan een wand gemonteerd te worden die voldoende draagkracht heeft.

Bij lichte wandconstructies bestaat de mogelijkheid dat er resonantiegeluiden optreden.

Binnen een afstand van 1 meter van het toestel dient een wandcontactdoos met randaarde voorhanden te zijn.

Om bevriezing van de condensafvoer leiding te voorkomen, moet het toestel in een vorstvrije ruimte geïnstalleerd worden. Zorg bij voorkeur voor een minimaal vrij te houden ruimte naast de ketel van 2 cm. In verband met schroeigevaar is geen vrije ruimte vereist.

50cm² 50cm²

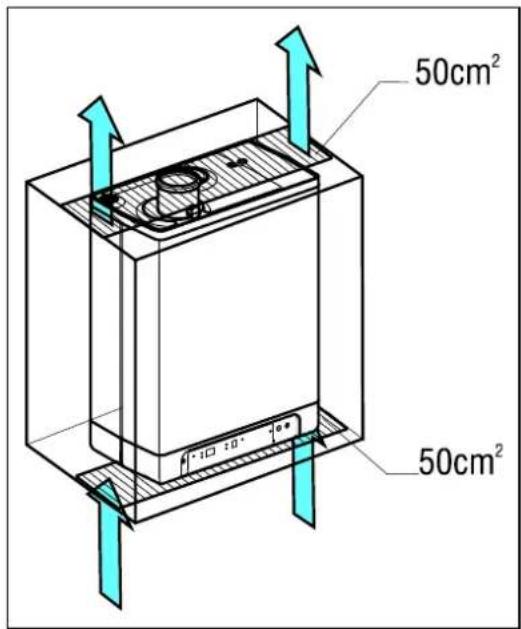

4.2.1 In een keukenkastje plaatsen

Het toestel kan tussen twee keukenkastjes of in een kastje geplaatst worden.

Zorg voor voldoende ventilatie aan de onder- en bovenzijde.

Als het toestel in een kastje geplaatst wordt, moeten er ventilatieopeningen van tenminste 50 cm² gemaakt worden.

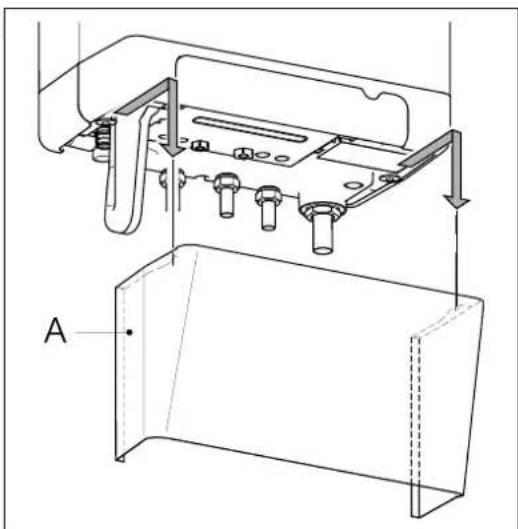

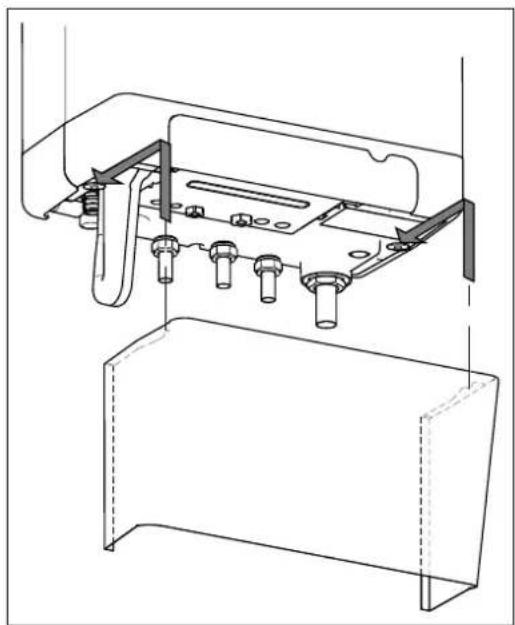

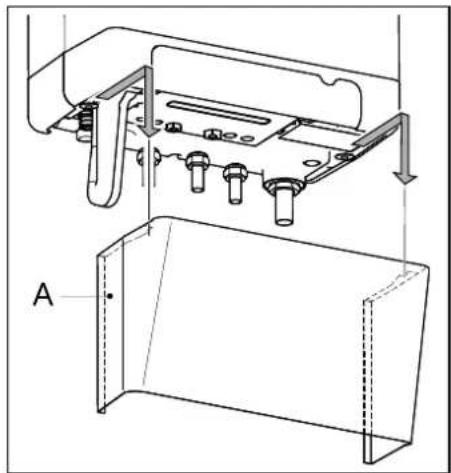

4.2.2 Schermplaat en frontpaneel afnemen

Voor diverse werkzaamheden aan het toestel dienen de eventueel aangebrachte schermplaat en frontpaneel van het toestel verwijderd te worden. Ga hierbij als volgt te werk:

• Neem de schermplaat (A), indien gebruikt, naar voren toe weg.
• Draai de beide schroeven (1) achter het displayvenster van het toestel los.
• Trek de onderzijde van het frontpaneel (2) naar voren toe.

Gevaar: risico van verbranding

In geval van hoge vertrek water temperaturen voor CV (of een hoog vast setpunt of een hoog weersafhankelijk instelpunt bij lage omgevingstemperaturen), kan de warmtewisselaar van de ketel zeer heet worden, bijvoorbeeld 70 °C.

Pas op, in geval van een warm water vraag kan het water in eerste instantie een hogere watertemperatuur hebben dan gevraagd.

In dit geval is het raadzaam om een thermostaatkraan te installeren om brandwonden te voorkomen.

Dit kan gedaan worden volgens het onderstaande schema.

De ketel kan worden opgehangen aan de muur met behulp van:

• deophangstrip en de montagebeugel EKVK4AA
• een B-pakket met inbegrip van een expansion vat en een connection kit.

4.3.1 Ophangstrip en montagebeugel monteren

• Zorg ervoor dat de bouw van de muur geschikt is voor de montage van de ketel.
• Boor de gaten voor de ophanging strip en de montagebeugel in de muur met behulp van het boorpatroon meegeleverd met de ketel.
• Monteer de ophangstrip en de montage beugel horizontaal op de muur met het bijbehorende bevestigingsmaterialen.
• De ketel kan nu op de ophangstrip geplaatst worden door gelijktijdig de leidingen van de ketel in de knelfitting van de beugel te schuiven.

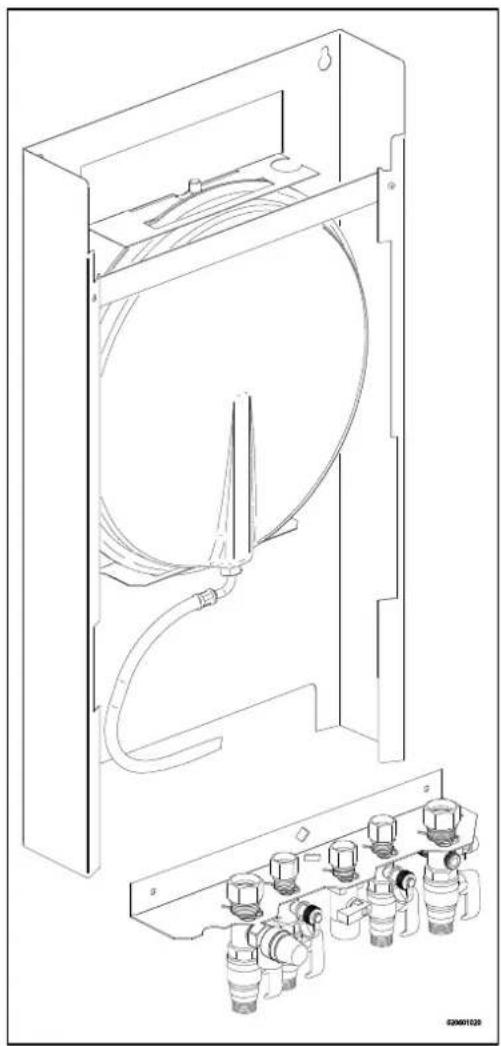

4.3.2 Monteren van de B-pack

• Zorg ervoor dat de bouw van de muur geschikt is voor de montage van de ketel en de B-pack
• Boor de gaten voor de B-pack in de muur met behulp van het boorpatroon meegeleverd met de ketel.
• Monteer de B-pack op de muur met het bijbehorende bevestigingsmaterialen.
• Monteer de montagebeugel in het frame zoals uitgelegd in de manual van de B-pack.
• Sluit de flexibele buis op het expansievat en de aansluiting op de terugslagklep. Zorg dat de dichtingsringen geplaatst zijn!
• De ketel kan nu op de B-pack geplaatst worden door gelijktijdig de leidingen van de ketel in de knelfiting van de beugel te schuiven.

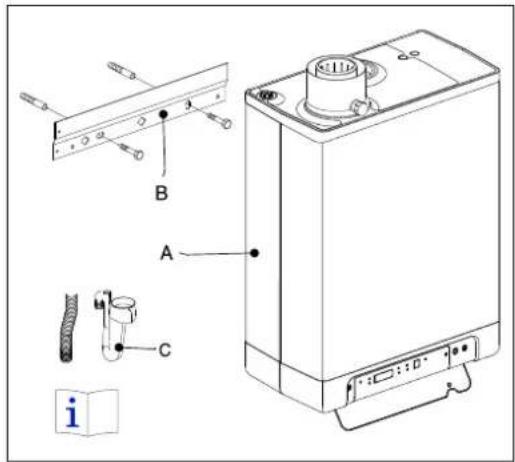

1. Pak het toestel uit.

2. Controleer de inhoud van de verpakking, deze bestaat uit:

3. Toestel (A)

4. Ophangstrip (B)
5. Sifon + flexibele buis (C)
   • Installatievoorschrift
6. Bedieningsvoorschrift

7. Garantiekaart

8. Controleer het toestel op eventuele beschadigingen: meldt beschadigingen direct aan de leverancier.

9. Monteer de ophangstrip.

10. Controleer of de knelringen recht in de koppelingen van de montagebeugel zijn geplaatst.
11. Plaats het toestel: schuif deze van boven naar beneden over de ophangstrip (B). Zorg dat de leidingen tegelijkertijd in de knelfittingen schuiven.
12. Draai de knelfittingen op de montagebeugel vast.

De nippels en leidingen mogen niet meedraaien!

1. Open de displayklep en draai de twee schroeven links en rechts naast de display los en demonteer het frontpaneel.
2. Monteer de flexibele buis (D) op de uitloop van de sifon.

Vul de sifon met water en schuif deze zo ver mogelijk naar boven op de condensafvoer aansluiting (E) onder het toestel.

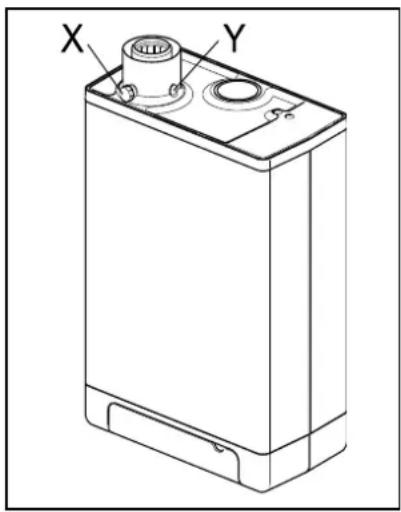

BELANGRIJK

Het toestel EHOB42ABV1H mag alleen worden aangesloten met de meegeleverde verlengde sifon. Let op dat bij een eventuele vervanging de juiste uitvoering wordt besteld.

1. Sluit flexibele buis (D) van de sifon, eventueel samen met de overstortleiding van de inlaatcombinatie en het overstortventiel, aan op het riool via een open aansluiting (F).
2. Monteer de luchttoevoer en de verbrandingsgasafvoer (zie § 5.5).
3. Monteer de mantel en draai de twee schroeven links en rechts naast de display vast, sluit de displayklep.

4.3.4 Schermplaat aanbrengen (optioneel)

Hang de omgezette bovenrand van de schermplaat aan de sluitringen onder de bodem van het toestel en schuif de schermplaat zo ver mogelijk naar achteren.

N.B. Bij toepassing van de ketel in combinatie met een schermplaat zal de sifon uitsteken onder de schermplaat.

5.1 CV-installatie aansluiten

1. Spoel de CV-installatie goed schoon.
2. Monteer de aanvoerleiding (A) en retourleiding (B) aan de montagebeugel.
3. Alle leidingen moeten spanningsvrij gemonteerd worden om tikken van de leidingen te voorkomen.
4. Bestaande verbindingen mogen niet verdraaid worden om lekkages te voorkomen.

De CV-installatie dient voorzien te zijn van:

• Een vul/aftapkraan (A) in de retourleiding direct onder het toestel.
• Een aftapkraan op het laagste punt van de installatie.
• Een overstortventiel (B) van 3 bar in de aanvoerleiding op een afstand van maximaal 500 mm van het toestel.

Tussen het toestel en het overstortventiel mag zich geen afsluiter of vernauwing bevinden.

• Een expansievat in de retourleiding (in de B-pack of in de installatie).
• Een terugslagklep, als er op korte afstand van het toestel leidingen naar boven lopen. Hiermee wordt voorkomen dat er tijdens tapwaterbedrijf van het toestel thermosifonwerking optreedt (een niet verberdiende terugslagklep, dient verticaal gemonteerd te worden).

Als alle radiatoren zijn uitgevoerd met thermostatische of afsluitbare radiatorkranen, dient een minimale watercirculatie te worden gewaarborgd. Zie § 7.5.

5.1.2 Opdeling CV-installatie in groepen bij aanwezigheid extra warmtebron

Werkingsprincipe

Indien de kamerthermostaat de ketel uitschakelt doordat een andere verwarmingsbron (houtkachel, open haard, etc) de ruimte opwarmt, is het mogelijk dat de overige ruimten afkoelen. Dit kan worden opgelost door de CV-installatie op te delen in twee zones. De zone met de externe warmtebron (Z2) kan middels een elektrische afsluiter worden afgesloten van het hoofdcircuit. Beide zones worden voorzien van een eigen kamerthermostaat.

N.B. Deze regeling "externe warmtebron" kan alleen worden toegepast indien geen externe tank hoeft te worden opgewarmd (installatietype 1).

Installatievoorschrift

1. Plaats de afsluiter volgens het aansluitschema.
2. Sluit de kamerthermostaat van zone 1 aan op X4 - 6/7.
3. Sluit de kamerthermostaat van zone 2 aan X4 - 11/12.
4. Wijzig parameter A (zie Parameter instellingen via de servicecode § 7.2).
   Let op: De kamerthermostaat in zone 1 MOET een aan/uit thermostaat zijn, de kamerthermostaat in zone 2 mag zowel een OpenTherm thermostaat als ook een aan/uit thermostaat zijn.


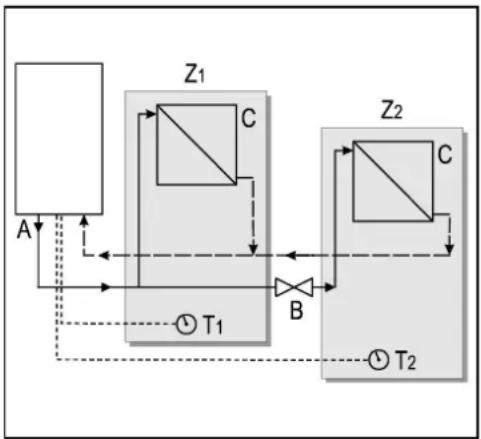

Aansluitschema regeling "externe warmtebron"

A. Ketel
B. Elektrische afsluiter 230 V \~
C. Radiatoren
T1. Kamerthermostaat zone 1
T2. Kamerthermostaat zone 2
Z1. Zone 1
Z2. Zone 2

Aansluiting externe tank

Voor de aansluiting van de EHOB**A*V1H op een indirect gestookte tank wordt op besteling geleverd:

• Tanksensor
  • Driewegklepset 230V

Sluit de tank en driewegklep volgens het schema aan op de ketel. Verwijder de doorverbinding tussen 9 en 10 op connector X4. Sluit de driewegklep aan op connector X2 en sluit de tanksensor of thermostaat aan op connector X4 volgens het bedradingsschema (Zie § 10.2).

Als een aan/uit tankthermostaat wordt toegepast zal de warmtevraag starten bij het openen van de thermostaat en eindigen als de thermostaat weer sluit.

In het geval van een oude installatie of WW circuits die kleine partikelen kunnen bevatten is het aan te raden een filter op het warm water circuit te installeren. De vervuiling kan een fout genereren tijdens de warm water werking.

5.2 Elektrisch aansluiten

VOORZICHTIG

Een wandcontactdoos met randaarde mag maximaal 1 meter van het toestel verwijderd zijn.

De wandcontactdoos moet gemakkelijk bereikbaar zijn.

Voor opstelling in vochtige ruimten is een vaste aansluiting verplicht middels een all-polige hoofdschakelaar met een minimale contactopening van 3 mm.

Indien het netsnoer is beschadigd of om een andere reden moet worden vervangen, moet het vervangende netsnoer bij de fabrikant of diens vertegenwoordiger worden besteld. Neem bij twijfel contact op met de fabrikant of diens vertegenwoordiger.

1. Neem bij werkzaamheden aan het elektrisch circuit de steker uit de wandcontactdoos.
2. Neem de schermplaat (A) (indien aanwezig) naar voren toe weg.
3. Draai de beide schroeven (1) achter het displayvenster van het toestel los.
4. Schuif de onderzijde van het frontpaneel (2) naar voren toe en neem deze vervolgens weg.
5. Trek de branderautomaat unit naar voren, de branderautomaat unit zal daarbij naar beneden kantelen.
6. Raadpleeg § 10.2voor het maken van de aansluitingen.
7. Schuif nadat de gewenste aansluitingen zijn aangebracht de branderautomaat terug in het toestel en breng de schermplaat (indien aanwezig) weer aan.
8. Sluit na het maken van de gewenste aansluitingen het toestel aan op een wandcontactdoos met randaarde.

5.2.1 Elektrische aansluitingen

Temperatuurregeling	Connector X4	Opmerkingen
Kamerthermostaat aan/uit	6 - 7
Modulerende thermostaat met comfortfunctie in gebruik	11 - 12
Buitentemperatuurvoeler	8 - 9
Vorstthermostaat	6 - 7	Parallel over kamerthermostaat
Boiler Sensor	9 – 10	Gele kabelbrug verwijderen

X5 4 5 6 7 8 9 10 11 12 X4

5.3 Kamerthermostaat aansluiten

5.3.1 Kamerthermostaat aan/uit

1. Sluit de kamerthermostaat aan (zie § 10.2).
2. Stel, indien nodig de terugkoppelweerstand van de kamerthermostaat in op 0,1 A. Meet bij twijfel de stroom en stel deze overeenkomstig in. De maximale weerstand van de thermostaatleiding en de kamerthermostaat bedraagt totaal 15 Ohm.

5.3.2 Modulerende thermostaat, Open Therm

Het toestel is geschikt voor het aansluiten van een modulerende kamerthermostaat, volgens het OpenTherm communicatie protocol.

De belangrijkste functie van de modulerende kamerthermostaat is het berekenen van de aanvoertemperatuur bij een gewenste kamertemperatuur, om een optimaal gebruik te maken van het moduleren. Bij elke warmtevraag wordt op het display van het toestel de gewenste aanvoer temperatuur aangegeven.

Sluit de modulerende thermostaat aan (zie §10.2).

Indien men gebruik wil maken van de tapwater aan/uit schakel functie van de OpenTherm thermostaat dient de tapwatercomfort functie op eco of aan ingesteld te worden.

Raadpleeg voor meer informatie de handleiding van de kamerthermostaat.

5.3.3 Modulerende kamerthermostaat, draadloos

rf-module ^a

De EHOB**A*V1H CV-ketel is geschikt om zonder zend-/ontvangstmodule draadloos te communiceren met de Honeywell kamerthermostaten T87RF1003 Round RF, DTS92 en CMS927. De CV-ketel en kamerthermostaat dienen aan elkaar te worden toegewezen:

• Houdt de reset ⏻ toets van het toestel circa 5 seconden ingedrukt om in het RF-kamerthermostaat menu te komen.

• Eén van de volgende codes zal op het display van het toestel worden weergegeven:

• rF en L / - : het display boven de ⚫ toets laat wisselend een L en een — zien rode led : knipperend

De CV-ketel is niet toegewezen. Een toestel in deze bedrijfstoestand, kan worden gekoppeld d.m.v. de methode van de desbetreffende kamerthermostaat.

De methode van toewijzing is afhankelijk van het soort kamerthermostaat en wordt beschreven in de installatie- en bedieningsvoorschriften van de draadloze kamerthermostaat.

1. rF en L / 1 : het display boven de toets laat wisselend een L en een 1 zien rode led : uit

De CV-ketel is reeds toegewezen. Er is reeds een bestaande koppeling met een RF-kamerthermostaat aanwezig. Om een nieuwe koppeling mogelijk te maken, zal de bestaande koppeling verwijderd moeten worden.

Zie: De toewijzing van een RF-kamerthermostaat aan de CV-ketel ongedaan maken.

- Druk op de reset ⏻ toets om het RF-kamerthermostaat menu te verlaten of wacht 1 minuut.

De verbinding tussen het toestel en de RF-kamerthermostaat testen

1. Houdt de reset toets van het toestel circa 5 seconden ingedrukt om in het RF-kamerthermostaat menu van de branderautomaat te komen.
2. Druk de service toets 1x in. Op het display boven de toets wordt een t getoond.
3. Zet de kamerthermostaat in testmode (zie de installatie en bedieningsvoorschriften van de kamerthermostaat).
4. De rode led boven de reset ⬤ toets gaat knipperen indien de toewijzing correct is uitgevoerd.
5. Druk op de reset ⬤ toets van het toestel om het RF-kamerthermostaat menu van de branderautomaat te verlaten. De testmode wordt, 1 minuut nadat het laatste testbericht van de RF-kamerthermostaat is ontvangen, automatisch verlaten.

De toewijzing van een RF-kamerthermostaat aan de CV-ketel ongedaan maken

• Houdt de reset ↑ toets van het toestel circa 5 seconden ingedrukt om in het RF-kamerthermostaat menu van de CV-ketel te komen.
• Druk de service toets 2x in. Op het display boven de toets wordt een C getoond.
• Druk nogmaals op de reset toets van het toestel om de bestaande toewijzingen te verwijderen. Op het display van het toestel wordt weer rF getoond met een knipperende L / - . Indien gewenst kan opnieuw een RF-kamerthermostaat aan het toestel worden toegewezen.
• Druk op de reset 📊 toets van het toestel om het RF-kamerthermostaat menu te verlaten of wacht 1 minuut.

5.3.4 Buitentemperatuurvoeler

Het toestel is voorzien van een aansluiting voor een buitentemperatuurvoeler. De buitentemperatuurvoeler dient in combinatie met een aan/uit kamerthermostaat toegepast te worden.

In principe kan elke willekeurige aan/uit kamerthermostaat gecombineerd worden met een buitenvoeler.

Bij vraag van de kamerthermostaat levert de ketel warmte tot de maximaal ingestelde temperatuur in de ketel bereikt is. Deze maximaal ingestelde temperatuur wordt automatisch geregeld via de buitenvoeler, volgens de ingestelde stooklijn in de ketel.

Sluit de buitentemperatuurvoeler aan (zie § 10.2).

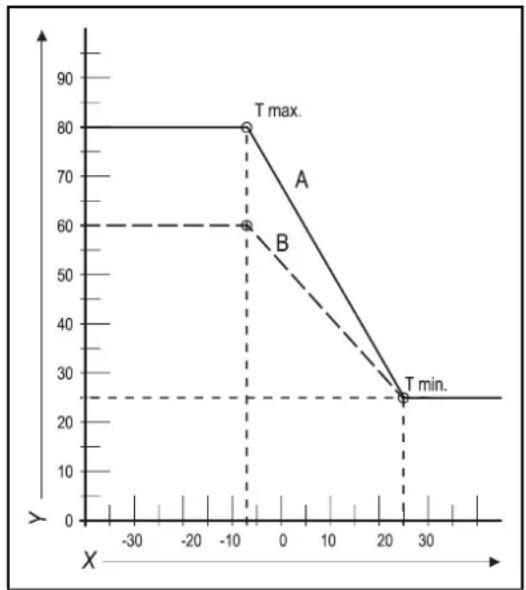

Voor de stooklijninstelling, zie Weersafhankelijke regeling (zie § 7.6).

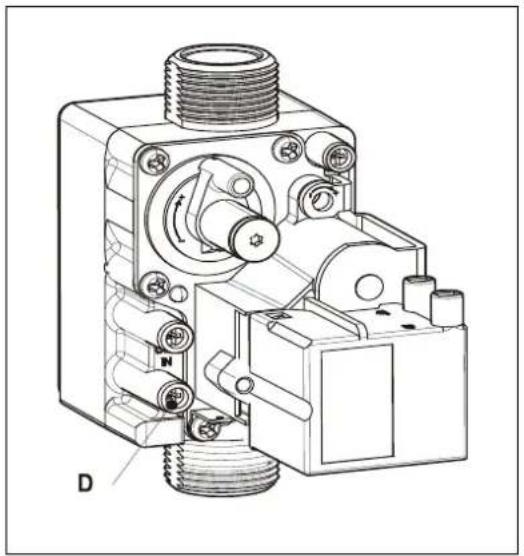

5.4 Gas aansluiten

1. Monteer de koppeling van de gaskraan bij voorkeur direct in de 1/2" aansluiting van de montagebeugel.
2. Plaats een gaszeef in de aansluiting voor het toestel als het gas vervuild kan zijn.
3. Sluit het toestel aan op de gasleiding.
4. Controleer de gasvoerende delen op lekkage op een druk van maximaal 50 mbar.
5. De gasleiding dient spanningsvrij te worden gemonteerd.

5.5 Rookgasafvoer- en luchttoevoerkanaal

Om het materiaal te plaatsen van het rookgasafvoer- en luchttoevoerkanaal, raadpleeg de handleiding die met het materiaal werd meegeleverd. Neem contact op met de fabrikant van het betreffende rookgasafvoer- en luchttoevoerkanaalmateriaal voor uitgebreide technische informatie en specifieke montageinstructies.

Zorg ervoor dat de aansluitingen van het materiaal van het rookgasafvoer- en luchttoevoerkanaal op de juiste manier zijn afgedicht.

Wanneer van het rookgasafvoer- en luchttoevoerkanaal slecht is vastgemaakt, kunnen gevaarlijke situaties ontstaan of kan iemand letsels oplopen.

Controleer of alle rookgasonderdelen goed zijn vast gemaakt en aangespannen.

Gebruik geen al dan niet zelftappende schroeven om het rookgasafvoersysteem te bevestigen, anders is lekkage mogelijk. Gebruik geen vet (van welke soort ook) om het leidingsysteem te monteren.

Gebruik water in de plaats. De afdichtingsrubbers kunnen in contact met vet beschadigd worden.

Gebruik geen onderdelen, materiaal of aansluitmanieren van verschillende fabrikanten.

5.5.1 Concentrische aansluiting 60/100

De ketel bevat een rookgasafvoeradapter die geschikt is voor een aansluiting op een concentrische rookgasafvoersysteem met een diameter van 60/100.

Steek de concentrische leiding zorgvuldig in de adapter. De ingebouwde afdichtringen zorgen voor een luchtdichte aansluiting.

5.5.2 Concentrische aansluiting 80/125

Indien nodig kan de 60/100-rookgasadapter vervangen worden door een versie voor een rookgasafvoersysteem met een diameter van 80/125.

1. Volg de instructie zoals deze bij de adapterset 80/125 is meegeleverd nauwgezet uit.
2. Steek de concentrische leiding zorgvuldig in de adapter. De ingebouwde afdichtringen zorgen voor een luchtdichte aansluiting.

5.5.3 Parallelle aansluiting 80/80

Indien nodig kan de 60/100-rookgasafvoeradapter vervangen worden door een versie voor een parallelle rookgassysteem (2 leidingen) met een diameter van 80 mm.

1. Volg de instructie zoals deze bij de adapterset 80 is meegeleverd nauwgezet uit.
2. Steek de leidingen voor de luchttoevoer en rookgasafvoer in de luchttoevoeropening en de rookgasadapter van de unit. De ingebouwde afdichtringen zorgen voor een luchtdichte aansluiting. Zorg ervoor dat de aansluitingen niet gemengd zijn.

5.6 Afvoersystemen

Let op: niet alle hieronder beschreven rookgasafvoerconfiguraties zijn toegestaan in alle landen. Raadpleeg daarom steeds de geldende locale regelgeving voordat u met de plaatsing begint, daar u deze reglementen moet naleven.

De schema's hierboven dienen slechts als voorbeeld en de uitvoering ervan kan in sommige details verschillen.

Uitleg over de rookgasafvoersystemen
Categorie overeenkomstig CE
B23	Een rookgasafvoer die verbrandingsproducten buiten de kamer waarin het toestel staat, afvoert. De verbrandingslucht wordt rechtstreeks uit de kamer getrokken.	Zorg ervoor dat de luchtinlaat open is en voldoende groot is voor de vraag.

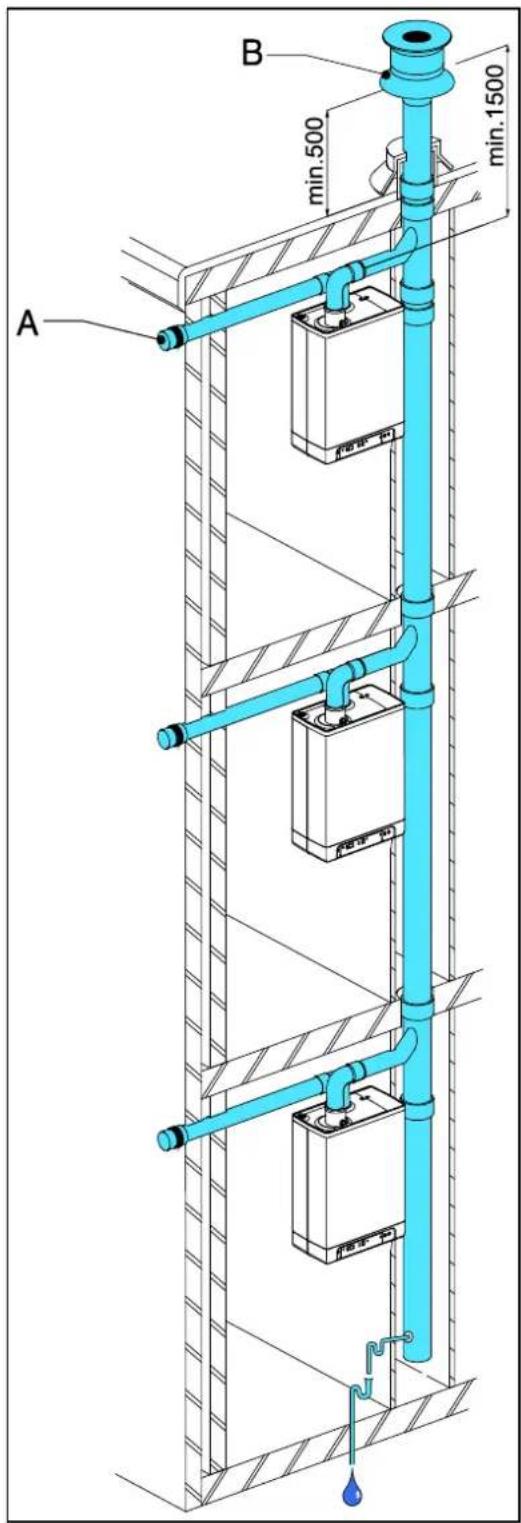

B33	Een rookgasafvoersysteem is aangesloten op een gemeenschappelijk kanaalsysteem. Dit gemeenschappelijk kanaalsysteem bestaat uit een enkele rookgasafvoer met natuurlijke trek. Alle onder druk gebrachte verbrandingsproductbevattende onderdelen van het toestel zijn volledig ingebouwd in de toestelonderdelen die verbrandingslucht toevoeren. De verbrandingslucht wordt via een in de rookgasafvoer zittende concentrisch kanaal uit de kamer in het toestel getrokken. De lucht wordt via hiertoe voorziene openingen in de mantel van het kanaal ingezogen.	Zorg ervoor dat de luchtinlaat open is en voldoende groot is voor de vraag.
C13	Horizontaal rookgasafvoersysteem. Afvoer in de buitenmuur.De luchttoevoeropening ligt in dezelfde drukzone als de afvoer.	Bijvoorbeeld: een muurdoorvoer doorheen de gevel.
C33	Verticaal rookgasafvoersysteem. Rookgasafvoer via het dak.De luchttoevoeropening ligt in dezelfde drukzone als de afvoer.	Bijvoorbeeld: een verticale dakdoorvoer.

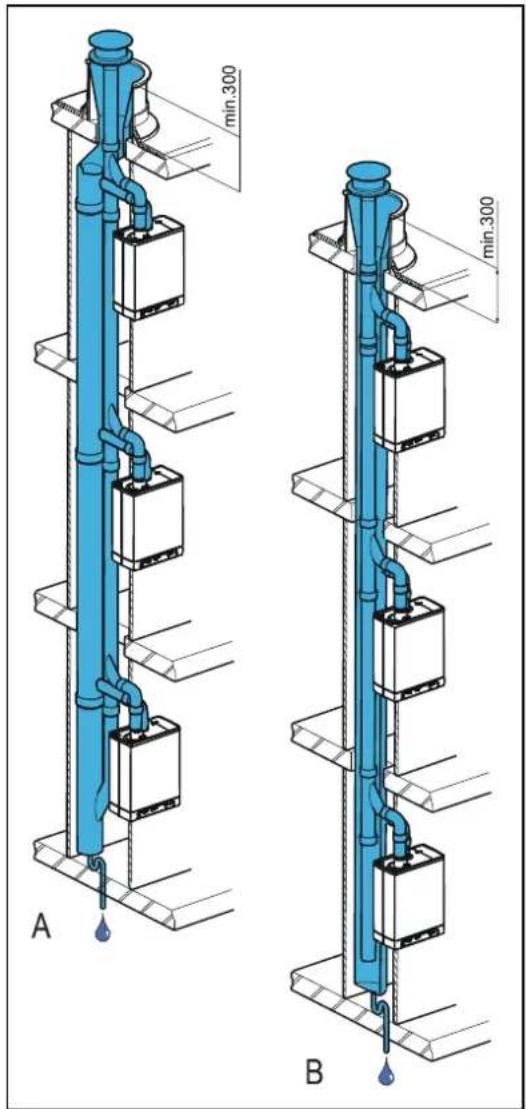

C43	Gezamenlijk kanaal voor luchttoevoer en rookgasafvoer (CLV-systeem)Dubbele leiding of concentrische leidingen
C53	Afzonderlijk luchttoevoerkanaal en afzonderlijk rookgasafvoerkanaal.Afvoer in verschillende drukzones
C63	Vrij in de handel verkrijgbaar rookgasafvoermateriaal met CE-label	Meng geen rookgasafvoermateriaal van verschillende leveranciers.
C83	Gezamenlijk kanaal voor luchttoevoer en rookgasafvoer (CLV-systeem)Afvoer in verschillende drukzones	Enkel als systeem met dubbele leiding
C93	Luchttoevoer- en rookgasafvoerkanaal in schoorsteen of kanaal: concentrisch.Luchttoevoer uit bestaand kanaal. Rookgasafvoer via het dak. Luchttoevoer en rookgasafvoer in dezelfde drukzone.	Concentrischrookgasafvoersysteem tussen de ketel en het kanaal.

5.7 Rookgasafvoermateriaal

Het volgende rookgasafvoermateriaal kan bij Daikin worden besteld.

Raadpleeg ook deze website. fluegas.daikin.eu.

C13

Artnr.	Beschrijving
EKFGP2978	Kit muurdoorvoeren PP/GLV 60/100
EKFGP4651	Verlengstuk PP/GLV 60/100 x 500 mm
EKFGP4652	Verlengstuk PP/GLV 60/100 x 1000 mm
EKFGP4660	Bochtstuk PP/GLV 60/100 90°
EKFGP4661	Bochtstuk PP/GLV 60/100 45°
EKFGP2977	Kit muurdoorvoeren laag profiel PP/GLV 60/100
EKFGP4664	Bochtstuk PP/GLV 60/100 30°
EKFGP4631	Muurbeugel ND 100
EKFGP4667	Meet-T-stuk met inspectiepaneel PP/GLV 60/100

C33

Artnr.	Beschrijving
EKFGP4631	Muurbeugel ND 100
EKFGP4651	Verlengstuk PP/GLV 60/100 x 500 mm
EKFGP4652	Verlengstuk PP/GLV 60/100 x 1000 mm
EKFGP4660	Bochtstuk PP/GLV 60/100 90°
EKFGP4661	Bochtstuk PP/GLV 60/100 45°
EKFGP4664	Bochtstuk PP/GLV 60/100 30°
EKFGP4667	Meet-T-stuk met inspectiepaneel PP/GLV 60/100
EKFGP6837	Dakdoorvoer PP/GLV 60/100 AR460

C53

Artnr.	Beschrijving
EKFGP4651	Verlengstuk PP/GLV 60/100 x 500 mm
EKFGP4652	Verlengstuk PP/GLV 60/100 x 1000 mm
EKFGP6837	Dakdoorvoer PP/GLV 60/100 AR460
EKFGW4085	Bochtstuk PP 80 90°
EKFGW4086	Bochtstuk PP 80 45°
EKFGV1102	Set schoorsteenaansluitingen 60/100 luchtinlaat ND 80 C53
EKFGP4660	Bochtstuk PP/GLV 60/100 90°
EKFGP4661	Bochtstuk PP/GLV 60/100 45°
EKFGP4664	Bochtstuk PP/GLV 60/100 30°
EKFGP4667	Meet-T-stuk met inspectiepaneel PP/GLV 60/100
EKFGP4631	Muurbeugel ND 100
EKFGW4001	Verlengstuk PP 80x500
EKFGW4002	Verlengstuk PP 80x1000
EKFGW4004	Verlengstuk PP 80x2000

C93

Artnr.	Beschrijving
EKFGP4678	Schoorsteenaansluiting 60/100
EKFGP1856	Flex-kit PP ND 60-80
EKFGP6340	Verlengstuk Flex PP 80 L=10 m
EKFGP6344	Verlengstuk Flex PP 80 L=15 m
EKFGP6341	Verlengstuk Flex PP 80 L=25 m
EKFGP6342	Verlengstuk Flex PP 80 L=50 m
EKFGP6324	Connector Flex-Flex PP 80
EKFGP4664	Bochtstuk PP/GLV 60/100 30°
EKFGP4661	Bochtstuk PP/GLV 60/100 45°
EKFGP4660	Bochtstuk PP/GLV 60/100 90°
EKFGP6333	Afstandhouder PP 80-100
EKFGP4667	Meet-T-stuk met inspectiepaneel PP/GLV 60/100
EKFGP4631	Muurbeugel ND 100
EKFGP4651	Verlengstuk PP/GLV 60/100 x 500 mm

5.8 Aansluiting op een rookgasafvoersysteem zonder luchtinlaat (B23, B33)

VOORZICHTIG

• Zorg ervoor dat de kamer waar de ketel staat voldoet aan de voorgeschreven vereisten van B23 of B33 inzake de aansluiting op een rookgasafvoersysteem.
• Wanneer de aansluiting van de ketel op een rookgasafvoersysteem voldoet aan B23 of B33, dan is de elektrische beveiligingsklasse IP20 in plaats van IPX4D.

Montage (algemeen)

1. Schuif de verbrandingsgasafvoerleidingen in elkaar.

ledere leiding moet, vertrekkende van de unit, in de voorgaande worden geschoven.

Monteer een niet verticale verbrandingsgasafvoerleiding met helling naar het toestel (min. 5 mm/m).

5.8.1 Toegestane leidinglengtes voor systemen met parallelle luchttoevoer en rookgasafvoer

Toegestane leidinglengtes B23 en B33 voor toepassing ∅80 mm

	C13	C33	C43	C53	C83
EHOB12AAV1H	100 m	100 m	100 m	100 m	100 m
EHOB18AAV1H	100 m	100 m	100 m	100 m	100 m
EHOB42ABV1H	60 m	60 m	60 m	60 m	60 m

5.9 Aansluiting op een afgedicht rookgasafvoersysteem.

5.9.1 Leidinglengtes

Naarmate de weerstand van de rookgasafvoer- en luchttoevoerleidingen toeneemt zal het vermogen van het toestel afnemen. De maximale toegestane vermogensafname bedraagt 5%.

De weerstand van de luchttoevoer en de verbrandingsgasafvoer is afhankelijk van de lengte, de diameter en alle componenten van het leidingsysteem. Per toestelcategorie is de totale toegestane leidinglengte aangegeven van de luchttoevoer en de verbrandingsgasafvoer.

5.9.2 Toegestane leidinglengtes voor concentrische rookgasafvoersystemen

Toegestane leidinglengen bij toepassing concentrisch 60/100

	C13	C33
EHOB12AAV1H	10 m	11 m
EHOB18AAV1H	10 m	10 m

Toegestane leidinglengen bij toepassing concentrisch 80/125

	C13	C33	C93
EHOB12AAV1H	29 m	29 m	Zie § 5.9.8
EHOB18AAV1H	29 m	29 m	Zie § 5.9.8
EHOB42ABV1H	29 m	29 m	Zie § 5.9.8

Neem contact op met de fabrikant om de berekeningen te laten controleren van de weerstand van de luchttoevoer- en verbrandingsgasafvoerleiding en de wandtemperatuur aan het einde van de verbrandingsgasafvoerleiding.

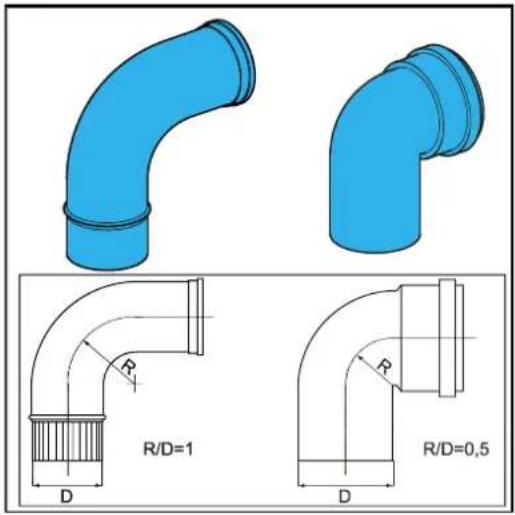

Vervanglengtes

Bocht 90°	R/D=1	2 m
Bocht 45°	R/D=1	1 m
Knie 90°	R/D=0,5	4 m
Knie 45°	R/D=0,5	2 m

Montage algemeen:

Voor alle uitmondingen geldt de onderstaande montage:

1. Schuif de concentrische verbrandingsgasafvoerleiding en luchttoevoerleiding in de afvoer van het toestel.
2. Schuif de concentrische leidingen in elkaar. Iedere leiding moet, vertrekkende van de unit, in de voorgaande worden geschoven.
3. Monteer een niet verticale verbrandingsgasafvoerleiding met een helling naar het toestel (min. 5 mm/m).
4. Monteer de bevestigingsbeugels conform het montagevoorschrift van de leverancier van het luchttoevoer/rookgasafvoersysteem.

5.9.3 Toegestane leidinglengtes voor systemen met parallelle luchttoevoer en rookgasafvoer

Toegestane leidinglengtes bij gebruik van ∅80 mm (totaal van de rookgasafvoerleiding en de luchtinlaatleiding samen genomen).

	C13	C33	C43	C53	C83
EHOB12AAV1H	100 m	100 m	100 m	100 m	100 m
EHOB18AAV1H	100 m	100 m	100 m	100 m	100 m
EHOB42ABV1H	60 m	60 m	60 m	60 m	60 m

Vervanglengtes

Bocht 90°	R/D=1	2 m
Bocht 45°	R/D=1	1 m
Knie 90°	R/D=0,5	4 m
Knie 45°	R/D=0,5	2 m

Rekenvoorbeeld

Leiding	Leidinglengtes	Totale leidinglengte
Rookgasafvoer	L1 + L2 + L3 + 2x2 m	13 m
Luchttoevoer	L4 + L5 + L6 + 2x2m	12 m

Opmerking:

De totale leidinglengte is: de som van de rechte leidinglengtes + de som van de vervangleidinglengtes van bochten/knieën bedragen samen 25 meter. Indien deze waarde minder is dan de maximaal toegestane leidinglengte voldoet de rookgasafvoer op dit punt aan de eisen.

R/D=1 R/D=0.5

L4=6m L3=7.5m L5=0.5m L2=0.5m L6=1.5m L1=1m φ1 φ2 φ3=φ4

5.9.4 Vrij in de handel verkrijgbaar rookgasmateriaal (C63).

De eigenschappen van de verbranding bepalen de keuze van het rookgasafvoermateriaal. Rookgasafvoermateriaal moet voldoen aan de geldende CE eisen en voorzien zijn van het CE keurmerk.

Normen EN 1443 en EN 1856-1 bevatten de nodige informatie voor de keuze van het rookgasafvoermateriaal via een sticker met identificatie-informatie.

De identificatie-informatie bevat de volgende gegevens:

A CE-label
B De norm waaraan moet worden voldaan: Metaal, EN 1856-1 of EN 1856-2

Kunststof, EN 14471

De identificatie-informatie moet de volgende gegevens bevatten:

C Temperatuurklasse : T120
D Drukklasse : Druk (P) of hoge druk (Hi)
E Weerstandklasse : W ('wet' voor nat)
F Weerstandklasse in geval van brand : E

Example: EN 14471 : 2013 T120 H1W 1/2 O(00) LE E U0 PY: 2017 A CE 0000 F E D C B

Afmetingen C63 rookgasafvoersysteem (buitenafmetingen in mm)

Parallel		Concentrisch 80/125		Concentrisch 60/100
		Rookgasafvoerbuis	Luchtinlaat	Rookgasafvoerbuis	Luchtinlaat
80	+0,3-0,7	80 +0,3-0,7	125 +2-0	60 +0,3-0,7	100 +2-0

Rookgasafvoermateriaal van verschillende merken combineren is verboden!

5.9.5 Het rookgasafvoersysteem bevestigen

BELANGRIJK

• Deze reglementen gelden zowel voor concentrische als voor parallele rookgasafvoersystemen.
• Het rookgasafvoersysteem moet stevig op een vaste structuur worden vastgemaakt.
• Het rookgasafvoersysteem moet een continue neerwaartse helling (1,5° tot 3°) naar de ketel hebben. N.B. De muurdoorvoeren moeten horizontaal worden geplaatst.
• Gebruik alleen de bijgeleverde beugels.
• Elk bochtstuk moet met een beugel stevig worden vastgemaakt. Behalve voor de aansluiting op de ketel: indien de lengte van de leidingen voor en na het eerste bochtstuk niet meer dan 250 mm bedraagt, moet h tweede element na het eerste bochtstuk een beugel bevatten. Opmerking: de beugel moet op het bochtstuk worden geplaatst!
• Elk verlengstuk moet om de meter met een beugel worden vastgemaakt. Deze beugel mag de leiding niet rondom klemmen om ervoor te zorgen dat deze leiding vrij kan bewegen.
• Zorg ervoor dat de beugel in de juiste stand wordt vergrendeld in functie van de plaats van deze beugel op de leiding of het bochtstuk:
• Meng geen rookgasafvoeronderdelen en klemmen van verschillende leveranciers.

Klemrand beugel op buis Klemrand beugel op mof

Maximumafstand tussen de klemmen

Verticaal	Andere
2000 mm	1000 mm

• Verdeel de lengtes gelijkmatig tussen de beugels.
• Elk systeem moet minstens 1 beugel bevatten.
• Plaats de eerste klem op maximum 500 mm van de ketel.

max. 1000 mm max. 2000 mm max. 1000 mm

5.9.6 Luchttoevoer vanuit de gevel en een dakuitmonding met gemeenschappelijk afvoersysteem.

Toestelcategorie: C83

Een luchttoevoer vanuit de gevel en een dakuitmonding met een gemeenschappelijk afvoersysteem is toegestaan.

BELANGRIJK

• De luchttoevoer in de gevel moet voorzien worden van een inlaatrooster (A).
• Het gemeenschappelijk afvoersysteem moet voorzien worden van een trekkende afvoerkap (B).
• Als het gemeenschappelijk afvoersysteem in de buitenlucht wordt gesitueerd, moet de afvoerleiding dubbelwandig of geïsoleerd uitgevoerd worden.

Toegestane leidinglengte

Verbrandingsgasafvoerleiding tussen het toestel en het gemeenschappelijk afvoersysteem en luchttoevoerleiding tussen het toestel en het inlaatrooster samen:

De minimale diameters van het gemeenschappelijk afvoersysteem gebaseerd op onderdruk.

	Diameter rookgasafvoer
Aantal toestellen	EHOB12AAV1H & 18AAV1H
2	110
3	130
4	150
5	180
6	200
7	220
8	230
9	240
10	260
11	270
12	280

BELANGRIJK

Voor toepassing van het toestel EHOB42ABV1H in combinatie met een C83 rookgasafvoersysteem kunt u contact opnemen met Daikin Europe NV.

Gemeenschappelijke verbrandingsgasafvoer

De uitmonding van de verbrandingsgasafvoer kan op een willekeurige plaats in het schuine dakvlak gemaakt worden, mits de uitmonding in het dakvlak dezelfde oriëntatie heeft als de luchttoevoer in de gevel. Bij een platdak moet de uitmonding van de verbrandingsgasafvoer in het "vrije" uitmondingsgebied gemaakt worden. Breng een condensafvoer aan.

Opmerking

Het gemeenschappelijk afvoersysteem is in combinatie met het toestel gekeurd.

A B min.500 min.1500

5.9.7 Dakuitmonding CLV-systeem

Toestelcategorie : C43

BELANGRIJK

• Een dakuitmonding door een Combinatie Luchttoevoer-Verbrandingsgasafvoersysteem (CLV-systeem) is toegestaan.
• Voor de gemeenschappelijke verbrandingsgas-afvoerkap en luchttoevoerkap is een verklaring van geen bezwaar of een Gaskeur van het Gastec-Gasinstituut nodig.
• De doortocht van de drukvereffeningsopening aan de onderzijde van het gemeenschappelijk luchttoevoer- en rookgasafvoersysteem is gelijk aan 0.44 * het rookgasafvoer- oppervlak.

De gemeenschappelijke luchttoevoer en de gemeenschappelijke afvoer van de verbrandingsgassen mogen concentrisch of afzonderlijk uitgevoerd worden.

Toegestane leidinglengte

Voor parallel : Luchttoevoer- en verbrandingsgasafvoerleiding samen, exclusief de lengte van de combidoorvoer.

Voor concentrisch : Totale leidinglengte, exclusief de lengte van de combidoorvoer.

	Parallel	Concentrisch 60/100	Concentrisch 80/125
EHOB12AAV1H & 18AAV1H	100 m	10 m	29 m

De minimale diameters van het gemeenschappelijk luchttoevoer- en rookgasafvoersysteem gebaseerd op het aanvullingsblad 2001-02 keuringseisen nr. 138 van Gastec.

	EHOB12VAA1H & 18 AAV1H
Aantal toestellen	Concentrisch		Parallel
	RGA	LTV	RGA	LTV
2	135	253	135	214
3	157	295	157	249
4	166	311	166	263
5	175	328	175	278
6	184	345	184	292
7	193	362	193	306
8	201	376	201	318
9	210	393	210	332
10	219	410	219	347
11	228	427	228	361
12	237	444	237	375
13	246	461	246	389
14	255	478	255	404
15	264	494	264	418
16	272	509	272	431
17	281	526	281	445
18	290	543	290	459
19	299	560	299	473
20	308	577	308	488

Voor toepassing van het toestel EHOB42ABV1H in combinatie met een C83 rookgasafvoersysteem kunt u contact opnemen met Daikin Europe NV.

min.300 min.300 A B

5.9.8 Rookgasafvoer concentrisch horizontaal, vertikaal luchtomsloten door schacht

Toestelcategorie : C93

Een rookgasafvoersysteem volgens C93 (C33s) is toegestaan bij toepassing van CE goedgekeurd of het door Daikin toegeleverde afvoermateriaal.

Onderstaande zaken moeten in acht genomen worden.

Algemeen

• De rookgasafvoer in de schacht moet worden uitgevoerd d.m.v. starre buis of flexibel met een diameter van 60 of 80 mm.
• Bij toepassing van kunststof rookgasafvoer materialen dient dit te voldoen aan de temperatuur klasse T120.
• De verbinding tussen concentrisch horizontaal en de verticale aansluiting dient te worden ondersteund op de door de fabrikant aangegeven methode. Instructies van de fabrikant dienen correct en volledig te worden opgevolgd.
• Indien de rookgaspijp in een bestaand kanaal moet worden geplaatst dient dit vooraf worden geïnspecteerd en indien nodig gereinigd.
• De luchtdichtheid van de schacht dient te worden gewaarborgd.

Toegestane leidinglengte en systeemeisen

Indien gebruik gemaakt wodt van een schacht (bijv. een gemetseld schoorsteen-kanaal) als luchttoevoer is onderstaande van toepassing.

Rookgafvoerpijp	Schachtafmeting (mm)		Max. lengte [mtr]
Diameter (mm)(star of flexibel)	Vierkant	Rond
DN 60	115 x 115	135	11
DN 80	135 x 135	155	29

6.1 Vullen en ontluchten van toestel en installatie

6.1.1 CV-systeem

1. Steek de steker van het toestel in een wandcontactdoos.

Het toestel kan een zelfcontrole uitvoeren: 2 (op service display).

Daarna komt het toestel in de uit stand: - (op service display) en de CV-druk wordt getoond op het temperatuur display.

Bij een CV-druk lager dan 0,5 bar wordt de CV-druk knipperend op het display weergegeven.

In de uit stand wordt de CV-druk weergegeven.

1. Sluit de vuislang aan op de vul-/aftapkraan en vul de installatie met schoon drinkwater, tot een druk liggend tussen 1 en 2 bar bij een koude installatie (af te lezen op het temperatuur display).
2. Ontlucht het toestel met de handontluchter (A). Eventueel kan er een automatische ontluchter op het toestel gemonteerd worden in plaats van de handontluchter.
3. Ontlucht de installatie met de handontluchters op de radiatoren.
4. Vul de CV installatie bij als de druk door het ontluchten te ver is gedaald.
5. Controleer alle koppelingen op lekkage.
6. Controleer of de sifon gevuld is met water.

WAARSCHUWING

Indien de sifon niet gevuld is met water kunnen verbrandingsgassen in de ruimte vrijkomen.

WAARSCHUWING

Als een toevoegmiddel aan het CV-water wordt toegevoegd, moet dit geschikt zijn voor de in het toestel toegepaste materialen zoals koper, messing, roestvast staal, staal, kunststof en rubber. Het toevoegmiddel dient bij voorkeur voorzien te zijn van een KIWA -ATA-Atest keurmerk.

6.1.2 Warmwatervoorziening (alleen bij toepassing indirect gestookte tank)

1. Open de hoofdkraan om het warmwatergedeelte op druk te brengen.
2. Ontlucht de tank en het leidingsysteem door een warmwaterkraan te openen. Laat de kraan open staan tot alle lucht uit het systeem is verdwenen.
3. Controleer alle koppelingen op lekkage.

6.1.3 Gastoevoer

1. Ontlucht de gasleiding met de voordrukmeetnippel (D) op het gasblok.
2. Controleer alle koppelingen op lekkage.
3. Controleer de voordruk en de offset druk (zie § 7.8).

6.2 In bedrijf stellen van het toestel

1 2 3 4 1.8 5 6 7 8 A B C D E F G

Uitlezing

1 Aan/uit
2 CV bedrijf of instellen maximale CV temperatuur
3 Tap bedrijf of instellen tap temperatuur
4 Gewenste temperatuur CV of tapwater in °C / druk CV water in bar / storingscode
5 Tap comfort functie eco (nvt voor EHOB**A*V1H toestellen)
6 Tap comfort functie aan (nvt voor EHOB**A*V1H toestellen)
7 Bedrijfscode
8 Bij storing knipperen

Bediening

A Aan/uit toets
B Tap/cv toets, voor instellen gewenste temperatuur
C - toets
D + toets
E Tap comfort functie uit / eco / aan (nvt voor EHOB**A*V1H toestellen)
F Service toets / actuele temperatuur tijdens warmte vraag
G Reset toets

Nadat de voorgaande handelingen zijn uitgevoerd, mag het toestel in bedrijf gesteld worden.

1. Druk op de knop, om het toestel in bedrijf te stellen.

De warmtewisselaar wordt opgewarmd en op het service ✝ display verschijnen 3. 4 en 7 (Afhankelijk status externe spaarschakelaar en/of OpenTherm regeling).

1. Stel de pompstand in afhankelijk van het ingestelde maximaal vermogen en de waterzijdige weerstand van de installatie. Voor de opvoerhoogte van de pomp en het drukverlies van het toestel (zie § 7.5).
2. Stel de kamerthermostaat hoger in dan de kamertemperatuur. Het toestel gaat nu op CV bedrijf: 5 op het service display.
3. Stook de installatie op.
4. Controleer het temperatuurverschil tussen de aanvoer en retour van het toestel en de radiatoren.

Dit moet ongeveer 20°C bedragen. Stel hiervoor het maximaal vermogen in op het service paneel (zie § 7.3). Stel eventueel de pompstand en/of radiatorafsluiters in. De standaard instelling van de pomp is stand 3. De minimale doorstroom hoeveelheid bedraagt:

155 l/h bij een ingesteld vermogen van 5.4 kW

510 l/h bij een ingesteld vermogen van 17,8 kW

750 l/h bij een ingesteld vermogen van 26,2 kW

1150 l/h bij een ingesteld vermogen van 40,9 kW

1. Schakel het toestel uit.
2. Ontlucht het toestel en de installatie na het afkoelen (zo nodig bijvullen).
3. Controleer de verwarming en de warmwatervoorziening op de goede werking.
4. Instrueer de gebruiker over het vullen, ontluchten en de werking van de verwarming en de warmwatervoorziening.

Opmerkingen

• Het toestel is voorzien van een elektronische branderautomaat die de brander ontsteekt en de vlam continue bewaakt, bij iedere warmtevraag van de verwarming of van de warmwatervoorziening.
• De circulatiepomp gaat bij iedere warmtevraag voor de verwarming draaien. De pomp heeft een nadraaitijd van 1 minuut. De nadraaitijd kan eventueel gewijzigd worden (zie § 7.3).
• De pomp draait automatisch 1 maal per 24 uur gedurende 10 seconden om vastzitten te voorkomen. De automatische inschakeling van de pomp vindt plaats 24 uur na de laatste warmtevraag. Om het tijdstip te wijzigen dient de kamerthermostaat op het gewenste tijdstip kortstondig hoger gezet te worden.
• Voor de warmwatervoorziening draait de pomp niet.

6.3 Buiten bedrijf stellen van het toestel

VOORZICHTIG

Tap het toestel en de installatie af, als de netspanning is onderbroken en er kans is op bevriezing.

1. Neem de steker uit de wandcontactdoos.
2. Tap het toestel af met de vul-/aftapkraan.
3. Tap de installatie af op het laagste punt.
4. Sluit de hoofdkraan voor de watertoevoer van het warmwatergedeelte.

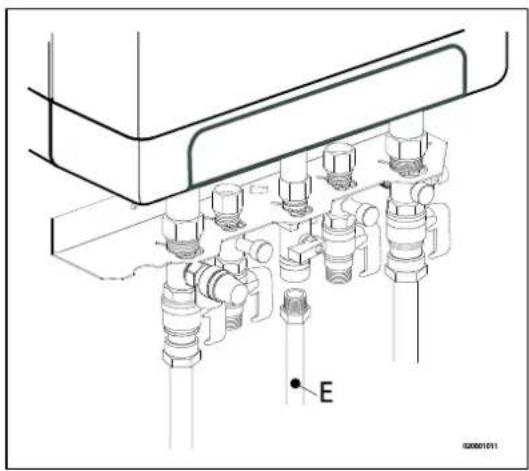

5. Tap het toestel af door de tapwater koppelingen onder het toestel los te nemen.
6. Ledig de sifon.

• Om bevriezing van de condensafvoer leiding te voorkomen, moet het toestel in een vorstvrije ruimte geïnstalleerd worden.
• Om bevriezing van het toestel te voorkomen is het toestel voorzien van een vorstbeveiliging. Als de temperatuur van de warmtewisselaar te laag wordt, schakelt de ketel in, tot de warmtewisselaar is opgewarmd. Als de mogelijkheid bestaat dat de installatie (of een deel daar van) kan bevriezen, moet er op de koudste plaats een (externe) vorstthermostaat op de retourleiding aangebracht worden. Deze moet volgens het bedradingschema aangesloten worden (zie § 10.2).

Opmerking

Indien een (externe) vorstthermostaat in de installatie is aangebracht en op het toestel aangesloten, is deze niet actief als het toestel op het bedieningspaneel is uitgeschakeld ( - op service → display).

7 INSTELLING EN AFREGELING

Het functioneren van het toestel is te beïnvloeden door de (parameter)instellingen in de branderautomaat. Een deel hiervan is direct via het bedieningspaneel in te stellen, een ander deel kan alleen m.b.v. de installateurscode worden aangepast.

7.1 Direct via bedieningspaneel

De volgende functies kunnen direct bediend worden.

Toestel aan/uit

M.b.v. de toets wordt het toestel in werking gezet.

Wanneer het toestel in werking is zal de groene LED boven de ①ets branden.

Wanneer het toestel uit is brandt er één balkje op de service display ( - ) om aan te geven dat er voedingsspanning aanwezig is. Tevens geeft in deze bedrijfstoestand de temperatuurdisplay de druk in de CV installatie (in bar) aan.

Zomerstand

Indien parameter q ingesteld is op een waarde ongelijk aan 0 kan met de foets ook de zomerstand worden ingeschakeld. Dit houdt in dat de CV-functie wordt uitgeschakeld maar warmwater beschikbaar blijft.

De zomerstand kan worden geactiveerd door de 1foets na het inschakelen nogmaals in te drukken. In het display verschijnt [Su], [So] of [Et]. (de vermelding in het display is afhankelijk van de instelling van parameter q)

De zomerstand kan worden uitgeschakeld door 2 keer de Ⓞbets te drukken tot het toestel weer in bedrijfstoestand staat.

Instellingen van de diverse functies wijzigen:

Door de toets 2 seconden ingedrukt te houden komt u in het gebruikers instellingen menu (LED bij -th het cijferdisplay gaan knipperen). Door herhaald op de toets gaat telkens een andere functie LED knipperen. Wanneer de LED knippert kan de desbetreffend functie met de + en -toets ingesteld worden. De ingestelde waarde wordt op het display getoond.

Met de aan/uit toets wordt het instel menu afgesloten en worden de wijzigingen niet opgeslagen.

Met de reset 1oets wordt het instel menu afgesloten en worden de wijzigingen opgeslagen.

Wanneer gedurende 30 seconden geen toets wordt ingedrukt, wordt het instelmenu automatisch afgesloten en worden de wijzigingen opgeslagen.

• Maximum CV aanvoertemperatuur

Druk op de toets tot de LED bij gaat knipperen.

Stel met de +en toets de temperatuur in tussen 30°C en 90°C (default waarde 80°C).

- Boiler temperatuur

Druk op de toets tot de LED bij gaat knipperen.

Stel met de + en — toets de temperatuur in tussen 40°C en 65°C (default waarde 60°C).

Boiler aan/uit

Indien een extreme boiler is gemonteerd kan het op temperatuur houden van deze boiler met de toetst -toets bediend worden en kent de volgende instellingen:

• Aan: (① LED aan), De boiler wordt continu op de ingestelde temperatuur gehouden.
• Eco: ( ⓣ LED aan) . In en uit schakelen door Open Therm thermostaat (indien deze functie door de thermostaat wordt ondersteund).
  Bij gebruik van een open therm thermostaat welke deze functie niet ondersteund of een aan/uit thermostaat wordt de boiler altijd op temperatuur gehouden.
• Uit: (Beide LED's uit.) De boiler wordt niet op temperatuur gehouden.

Legionella preventie

Indien de ketel is verbonden aan een indirect gestookte boiler welke is voorzien van een boiler sensor is het mogelijk het water in de boiler tot minimaal 65°C op te warmen. Dit kan dagelijks of 1 keer per week worden uitgevoerd (afhankelijk van de instelling van parameter L).

Zie ook § 7.2

Resetten

Controleer aan de hand van de storingscodes onder § 8.1 de aard van de storing en los zo mogelijk de oorzaak van de storing op alvorens het toestel te resetten.

Wanneer een vergrendelende storing wordt aangegeven d.m.v. knipperende LED boven de toets en een cijfer op de display kan door het indrukken van de reset toets het toestel opnieuw gestart worden.

7.2 Parameter instellingen via de servicecode

De parameters van de branderautomaat zijn in de fabriek ingesteld volgens onderstaande tabel.

Deze parameters kunnen alleen met de servicecode gewijzigd worden. Ga als volgt te werk om het programmageheugen te activeren:

1. Druk gelijktijdig op de ♦ en ⬆ toets, tot een □ verschijnt op het servicedisplay en een □ op het temperatuurdisplay.

2. Stel met de + toets 15 (servicecode) in op het temperatuurdisplay.

3. Stel met de toets de in te stellen parameter in op het servicedisplay.

4. Stel met de + en — toets de parameter in op de gewenste waarde (zichtbaar) op het temperatuurdisplay.

5. Druk, nadat alle gewenste veranderingen zijn ingegeven, de ↑ toets in totdat P op het servicedisplay verschijnt.

De branderautomaat is nu opnieuw geprogrammeerd.

Opmerking

Door de ① toets in te drukken gaat men uit het menu zonder de parameterwijzigingen op te slaan.

Voorbeeld: Wijzigen van de ketel van kombi werking naar 'alleen warmwater'

1. Druk gelijktijdig op de ♦ en ⬇ toets.
2. Ga met de de + toets naar 15.
3. Druk 1 x op de toets. Op het display verschijnt 0 en 1.
4. Wijzig met de toets de 0 in 2.
5. Druk op de ↑ toets in totdat P verschijnt.
6. De wijziging is doorgevoerd. Het toestel zal alleen reageren op een warmwater vraag.

7.3 Parameters

Parameter	Instelling	EHOB^**A*V1H			Beschrijving
		12	18	42
0	Servicecode [15]	-	-	-	Toegang tot installateurinstellingen, de servicecode moet ingegeven worden (=15)
1	Installatietype	1	1	1	0= Kombi (verwarming + warmwatervoorziening)1= EHOB^**A*V1+ externe boiler 2= alleen warmwatervoorziening3= alleen verwarming
2	CV-pomp continue	0	0	0	0= alleen pomp nadraaien1= pomp continue actief2 - 5 = niet actief
3	Ingesteld maximaal CV-vermogen	99	85	99	Instelbereik ingestelde waarde parameter c tot 100% (EHOB12AAV1H en EHOB42ABV1H) en tot 85% (EHOB18AAV1H)(100% = 99 + 1x+)
3.	Maximum capaciteit modulerende CV-pomp	80	80	80	Instelbereik ingestelde waarde parameter c. tot 100%
4	Ingesteld maximaal WW-vermogen	99	85	75	Instelbereik ingestelde waarde parameter d tot 100% (EHOB12AAV1H en EHOB42ABV1H) en tot 85% (EHOB18AAV1H)(100% = 99 + 1x+)
5	Min. aanvoertemperatuur van de stooklijn	25	25	25	Instelbereik 10°C tot ingestelde waarde parameter 5
5.	Max. instelwaarde aanvoertemperatuur via bedieningspaneel	90	90	90	Instelbereik 30°C tot 90°C
6	Min. buitentemperatuur van de stooklijn	-7	-7	-7	Instelbereik -30 tot 10°C
7	Max. buitentemperatuur van de stooklijn	25	25	25	Instelbereik 15°C tot 30°C
8	CV-pomp nadraaitijd na CV-bedrijf	1	1	1	Instelbereik 0 tot en met 15 minuten
9	CV-pomp nadraaitijd na boiler-bedrijf	1	1	1	Instelbereik 0 tot en met 15 minuten(n.v.t. voor Kombi toestel)
A	Stand driewegklep of afsluiter	0	0	0	0= tijdens CV-bedrijf bekrachtigd1= tijdens WW-bedrijf bekrachtigd en rust2= driewegklep in stand CV indien toestel niet in rust3= zone-regeling4 en hoger = niet actief
b	Booster	0	0	0	Niet actief
C	Stappenmodulatie	1	1	1	0= stappenmodulatie tijdens CV-bedrijf uit1= stappenmodulatie tijdens CV-bedrijf aan
c	Minimaal toerental CV	30	30	20	Instelbereik 20 – 50%
c.	Activering externe spaarschakelaar ingang	40	40	40	Instekbereik 0,15 – (waarde parameter c.)0 = externe spaarschakelaar geactiveerdOverige waarde: Min. capaciteit modulerende pomp.
d	Minimaal toerental WW	30	30	20	Instelbereik 20 – 50%
E	Min. aanvoertemperatuur bij OT (OpenTherm) of RF thermostaat	30	30	30	Instelbereik 10 – 60°C
E.	Reactie OT en RF kamerthermostaat	1	1	1	0= warmtevraag niet beantwoorden indien gevraagde temperatuurlager is dan ingestelde waarde par. E1= warmtevraag beantwoorden met minimale aanvoer-temperatuurbegrensd op ingestelde waarde par. E2= warmtevraag beantwoorden met maximaal ingesteldeaanvoertemperatuur (aan/uit functie)3= Low load control door Open Therm thermostaat ingeschakeld
F	Starttoerental CV	70	70	50	Instelbereik 40 – 99% van het ingestelde maximum toerental
F.	Starttoerental WW	70	70	50	Instelbereik 40 – 99% van het ingestelde maximum toerental
h	Max. toerental ventilator (* 100 rpm)	44	45	65	Instelbereik 40 – 50 (EHOB12AAV1H, EHOB18AAV1H en EHOB42ABV1H)M.b.v. deze parameter kan het maximum toerental ingesteld worden
J	CLV overdruk	-	-	-	Niet actief
L	Legionella preventie	0	0	0	0 = niet actief1 = legionella preventie wekelijks2 = legionella preventie dagelijks
n	Regeltemperatuur tijdens boiler-bedrijf (Ta)	80	80	85	Instelbereik 60°C - 90°C
n.	Warmhoudtemperatuur bij Comfort/Eco	0	0	0	Instelbereik : 0 of 40°C – 60°C0 = warmthoudtemperatuur is gelijk aan tapwatertemperatuur
O.	Wachttijd CV-vraag beantwoording	0	0	0	Instelbereik 0 – 15 minuten
o	Wachttijd CV-bedrijf na WW-bedrijf	0	0	0	Instelbereik 0 – 15 minuten
o.	Aantal Ecodagen	3	3	3	Niet actief
P	Antipendeltijd tijdens CV-bedrijf	5	5	5	Minimale uitschakeltijd op CV-bedrijfInstelbaar 0 - 15 minuten
P.	Referentiewaarde tapwater	0	0	0	Niet actief
q	Zomerstand	0	0	0	0 = Geen zomerstand instelbaar via de 1oets1 = Zomerstand instelbaar via toets(code in display : Su)2 = Zomerstand instelbaar via 1oets(code in display : So)3 = Zomerstand instelbaar via 1oets(code in display : Et)
r	Stooklijn verschuiving coëfficiënt	0	0	0	Niet actief

7.4 Instellen maximaal CV-vermogen

Het maximaal CV-vermogen wordt in de fabriek ingesteld op 70%. Als er voor de CV-installatie meer of minder vermogen nodig is, kan het maximaal CV-vermogen gewijzigd worden door het toerental van de ventilator te wijzigen. Zie tabel: Instelling CV-vermogen.

Deze tabel geeft de relatie weer tussen het toerental van de ventilator en het toestelvermogen.

Gewenst CV-vermogen in kW (ca.)			Instelling op service display(in % maximaal toerental)
EHOB**A*V1H
12	18	42
11.5	-	40,9	100
9.5	17,8	34,8	85
9.2	16,8	28,5	80
8.1	14,8	24,5	70
6.9	12,7	20,5	60
5.8	10,6	16,4	50
4.6	8,3	12,3	40
3.4	6,4	10,2	30
-	5,4	7,8	25

Let op:

Het vermogen tijdens het branden wordt langzaam verhoogd en wordt verlaagd zodra de ingestelde aanvoertemperatuur wordt bereikt (modulatie op Ta).

7.5 Instellen pompstand

De EHOB**A*V1 ketels zijn voorzien van een modulerende A-klasse pomp welke op basis van het geleverd CV-vermogen moduleert. De minimale en maximale capaciteit van de pomp kan met de parameters 3. en c. worden aangepast. Zie ook § 7.2

De ingestelde waarde van parameter 3. (max. pompstand) is het percentage van de maximale pomp capaciteit en is gekoppeld aan het ingesteld maximaal CV-vermogen zoals ingesteld met parameter 3

De ingestelde waarde van parameter c. (min. pompstand) is gekoppeld aan het minimaal CV-vermogen zoals ingesteld met parameter c

Indien de CV-belasting moduleert tussen de minimale en maximale waarde zal de pompcapaciteit evenredig mee moduleren.

De minimale doorstroom hoeveelheid	Ingesteld vermogen
155 l/h	5.4 kW
240l/h	8,5 kW
510 l/h	17,8 kW
750 l/h	26,2 kW
1150 l/h	40,9 kW

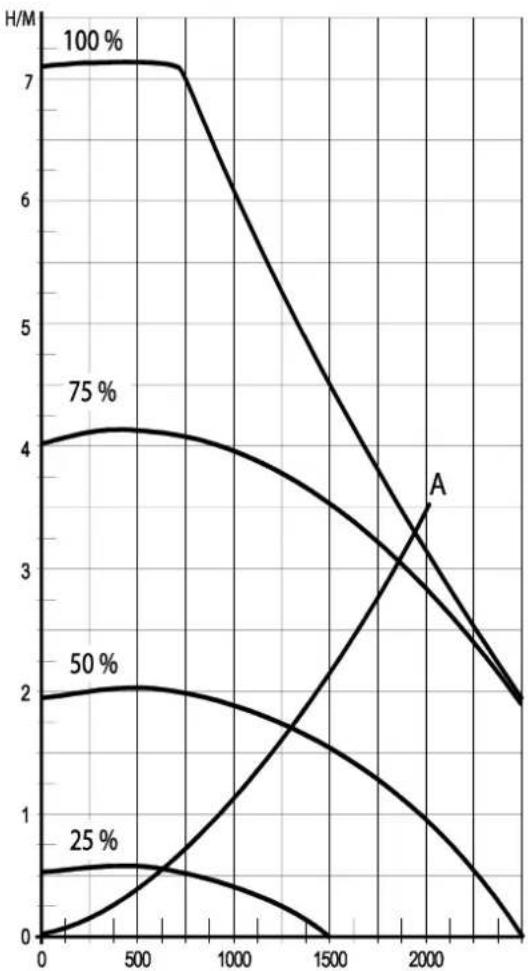

Drukverlies grafiek toestel CV-zijdig

A. EHO B12AAV1H & EHO B18AAV1H
D. EHOB42ABV1H
X Doorstroom hoeveelheid in l/h
Y Drukverlies / opvoerhoogte in mH 20

7.6 Weersafhankelijke regeling

Bij het aansluiten van een buitenvoeler wordt de aanvoertemperatuur automatisch geregeld afhankelijk van de buitentemperatuur, volgens de ingestelde stooklijn.

De maximale aanvoertemperatuur (T max) wordt ingesteld via het temperatuurdisplay. Indien gewenst kan de stooklijn met de servicecode gewijzigd worden (zie §7.3).

Stooklijn grafiek

X. T buiten in °C

Y. T aanvoer in °C

A. Fabrieksinstelling

$$ (\text { Tmax CV } = 8 0 ^ {\circ} \mathrm{C}, \text { Tmin CV } = 2 5 ^ {\circ} \mathrm{C}, \text { Tmin bu } = - 7 ^ {\circ} \mathrm{C}, \text { Tmax bu } = 2 5 ^ {\circ} \mathrm{C}) $$

B. Voorbeeld

$$ (\text { Tmax CV } = 6 0 ^ {\circ} \mathrm{C}, \text { Tmin CV } = 2 5 ^ {\circ} \mathrm{C}, \text { Tmin bu } = - 7 ^ {\circ} \mathrm{C}, \text { Tmax bu } = 2 5 ^ {\circ} \mathrm{C}) $$

7.7 Ombouw naar andere gassoort

VOORZICHTIG Werkzaamheden aan gasvoerende delen mogen uitsluitend door een erkend installateur uitgevoerd worden.

Als op het toestel een ander gassoort wordt aangesloten dan waarvoor het toestel door de fabrikant is afgesteld dient de gasdoseerring vervangen te worden. Ombouw sets t.b.v. andere gassoorten zijn op bestelling leverbaar.

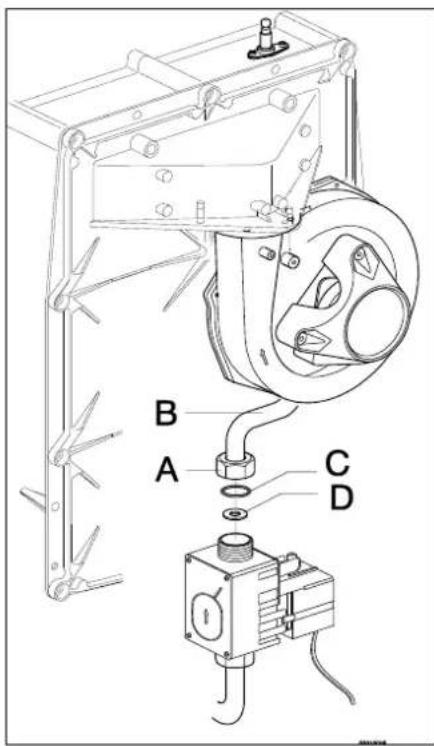

Ombouwen van de doseerring

1. Schakel de ketel uit en neem de steker uit het stopcontact.
2. Sluit de gaskraan.
3. Verwijder het frontpaneel van het toestel.
4. Neem de koppeling (A) boven het gasblok los en draai de gasmengbuis (B) naar achteren.
5. Vervang de O-ring (C) en de gasdoseerring (D) door de ringen van de ombouwset.
6. In omgekeerde volgorde weer opbouwen.
7. Open de gaskraan.
8. Controleer de gaskoppelingen voor het gasblok op dichtheid.
9. Plaats de steker in de wandcontactdoos en schakel de ketel in.
10. Controleer de gaskoppelingen na het gasblok op dichtheid (tijdens bedrijf).
11. Controleer nu de afstelling van de gas/luchtverhouding (zie § 0).
12. Plak een sticker ingestelde gassoort over de bestaande sticker bij het gasblok.
13. Plak een sticker ingestelde gassoort bij de typeplaat.
14. Monteer het frontpaneel van het toestel.

7.8 Gas/luchtregeling

De gas/luchtregeling is in de fabriek ingesteld en behoeft in principe geen aanpassingen.

De afstelling kan gecontroleerd worden door het CO₂ percentage in de verbrandingsgassen te meten of door een drukverschil meting.

Bij een eventuele ontregeling, vervanging van het gasblok of ombouw naar een ander gassoort moet de regeling gecontroleerd en zonodig ingesteld worden volgens onderstaande tabel.

Gassoort	Aardgas	Propaan
Gascategorie	2E/H G20	3P / G31
CO2% op Laagstand (L) ( en — )Met geopende mantel	Zie § 7.9
CO2% op Hoogstand (H) ( en + 2x)Met geopende mantel	Zie § 7.9
Gasvoordruk (mbar)	20 mbar	30/37/50 mbar

Gasdoseerring	Aardgas	Propaan
EHOB12AAV1H	460	315
EHOB18AAV1H	600	480
EHOB42ABV1H	655	525

VOORZICHTIG

CO₂ controle dient met geopende mantel plaats te vinden. Met gesloten mantel kan het CO₂% hoger zijn dan de in bovenstaande tabel vermelde waarden.

B A C D

7.9 Afstellen gas/luchtregeling

De CO _2 - instelling is ingesteld in de fabriek en heeft in principe geen aanpassingen nodig. De instelling kan worden gecontroleerd door het CO _2 percentage in de verbrandingsgassen te meten. In geval van een mogelijke storing van de aanpassing, moet de vervanging van de gasklep of de omzetting naar een ander gastype worden gecontroleerd en indien nodig ingesteld volgens de onderstaande instructies. Controleer altijd het CO _2 percentage wanneer het deksel open staat.

De koolstofdioxideinstelling controleren

1 Schakel de gasboiler uit met de Ⓐ knop. - verschijnt op het servicedisplay.
2 Verwijder het voorpaneel van de gasboiler.
3 Verwijder de afdekkap van het monsterpunt (X) en voer een geschikte schoorsteengasanalysesonde in.

BELANGRIJK

Zorg dat de opstartprocedure van het analyseapparaat is voltooid alvorens de sonde in het monsterpunt te steken.

Laat de gasboiler stabiel draaien. Er kunnen foute metingen voorkomen indien de meetsonde wordt aangesloten vooraleer de gasboiler stabiel draait.

4 Schakel de gasboiler in met de ①hop en creëer een verzoek voor ruimteverwarming.
5 Selecteer de instelling Hoog door tweemaal tegelijk de knoppen en in te drukken. Er verschijnt een hoofdletter "H" op het servicedisplay. De gebruikersinterface geeft symbool Bezig weer. Voer GEEN test uit wanneer kleine letter "h" wordt weergegeven. Als dit het geval is druk dan opnieuw en in
6 Laat de uitleeswaarden zich stabiliseren. Wacht minstens 3 minuten en vergelijk het CO _2 -percentage met de waarden in de onderstaande tabel.

CO2-waarde bij maximumvermogen	Aardgas G20 (20 mbar)	Aardgas G25 (25 mbar) Alleen in België)	Propaan G31 (30/37/50 mbar)
Maximumwaarde	9,6	8,3	10,8
Minimumwaarde	8,4	7,3	9,8

7 Noteer het CO _2 percentage bij maximumvermogen. Dit is belangrijk met betrekking tot de volgende stappen.

BELANGRIJK

Het is NIET mogelijk om het CO 2 percentage aan te passen wanneer het testprogramma wordt uitgevoerd. Wanneer het CO 2 percentage afwijkt van de waarden in de bovenstaande tabel, neem dan contact op met uw lokale serviceafdeling.

8 Selecteer de instelling Laag door eenmaal tegelijk de knoppen en — in te drukken. "L" verschijnt op het servicedisplay. De gebruikersinterface geeft symbool Bezig weer.
9 Laat de uitleeswaarden zich stabiliseren. Wacht minstens 3 minuten en vergelijk het CO 2-percentage met de waarden in de onderstaande tabel.

CO2-waarde bij minimumvermogen	Aardgas G20 (20 mbar)	Aardgas G25 (25 mbar)(allen in België)	Propaan G31 (30/37/50 mbar)
Maximumwaarde	(a)
Minimumwaarde	8,4	7,4	9,4

(a) CO _2 -waarde bij maximumvermogen geregistreerd bij instelling Hoog.

10 Als het CO2-percentage bij maximum en minimumvermogen zich binnen het bereik vermeld in de bovenstaande tabellen bevindt, is de CO2instelling van de ketel correct. Indien NIET, pas de CO2-instelling dan aan volgens de instructies in het onderstaande hoofdstuk.
11 Schakel het apparaat uit door op de knop ① te drukken en zet het monsterpunt terug op zijn plaats. Zorg dat deze gasdicht is.
12 Zet het voorpaneel terug op zijn plaats.

VOORZICHTIG

Werken aan gasgeleidende onderdelen mogen ALLEEN worden uitgevoerd door een gekwalificeerd, competent persoon.

De koolstofdioxideinstelling aanpassen

BELANGRIJK

Pas alleen de CO₂ instelling aan wanneer u het eerst hebt gecontroleerd en zeker bent dat aanpassing noodzakelijk is. Er mag geen aanpassing aan de gasklep worden uitgevoerd zonder voorafgaande toestemming van uw plaatselijke Daikin verdeler. In België mag de gasklep NIET worden aangepast en/of de zegel verwijderd of verbroken worden. Neem contact op met uw verdeler.

1 Verwijder de dop (A) die de afstelschroef afdekt.
2 Draai de schroef (B) om het CO₂-percentage te verhogen (rechtsom) of te verlagen (linksom). Zie de onderstaande tabel voor de gewenste waarde.

Gemeten waarde bij maximum-vermogen	Instelwaarden CO2(%) bij minimumvermogen (voorste deksel geopend)
	Aardgas 2H (G20, 20 mbar)	Propaan 3P (G31,30/50/37 mbar)
10,8	-	10,5±0,1
10,6		10,3±0,1
10,4		10,1±0,1
10,2		9,9±0,1
10		9,8±0,1
9,8		9,6±0,1
9,6	9,0±0,1	-
9,4	8,9±0,1
9,2	8,8±0,1
9,0	8,7±0,1
8,8	8,6±0,1
8,6	8,5±0,1

3 Plaats na het meten van het CO₂-percentage en de aanpassing van de instelling het afdekdopje en het monsterpunt terug op hun plaats. Zorg dat ze gasdicht zijn.
4 Selecteer de instelling Hoog door tweemaal tegelijk de knoppen en + in te drukken. Er verschijnt een hoofdletter op het servicedisplay.
5 Meet het CO₂-percentage. Als het CO₂-percentage nog steeds afwijkt van de waarden in de tabel die het CO₂-percentage bij maximumvermogen aangeeft, neem dan contact op met uw plaatselijke verdeler.
6 Druk tegelijk op + en - om het testprogramma te verlaten.
7 Zet het voorpaneel terug op zijn plaats.

8.1 Laatste storing tonen

Breng het toestel met de ⑩ toets in de uit-stand en druk de ⑪ toets in.

De rode storings-LED brandt continue, en de laatste storingscode wordt knipperend op het temperatuursdisplay getoond.

Indien het toestel nog nooit een vergrendelende storing heeft gedetecteerd, wordt geen code getoond.

De laatste vergrendelende storing kan gewist worden door tijdens het indrukken van de toets de — toets kort in te drukken.

8.2 Storingscodes

Als de storings-LED knippert detecteert de branderautomaat een fout. Op het temperatuur display wordt een storingscode weergegeven.

Als de storing is verholpen kan de branderautomaat opnieuw gestart worden door op de reset te drukken.

De volgende fouten worden onderscheiden:

Temperatuur display	Omschrijving	Mogelijke oorzaak/oplossing
		Toestel staat uit.
10, 11, 12, 13, 14	Sensorfout S1	De stromingsschakelaar blijft hangen (storingscode 11). Reinig of vervang de stromingsschakelaar.Lucht in de installatie. Ontlucht ketel en cv-installatie.Controler de bevestiging van klem ntc om de warmwaterbuis.Controler bedrading op breuk.Vervang S1.
20, 21, 22, 23, 24	Sensorfout S2	Controleer bedrading op breuk.Vervang S2.
0	Sensorfout na zelf controle	Vervang S1 en/of S2.
1	Temperatuur te hoog	Lucht in installatie. Ontlucht ketel en cv-installatie.Pomp draait niet. Steek met een schroevendraaier in de gleuf van de as van de pomp en draai de as. Controleer de bedrading tussen de pomp en de branderautomaat.Te weinig doorstroming in installatie, radiatoren dicht, pompstand te laag.
2	Verwisseling S1 en S2	Controleer kabelboom.Vervang S1 of S2.
4	Geen vlamsignaal	Gaskraan dicht.Gasvoordruk te laag of valt weg.Condensafvoer verstopt.Controler ontsteekunit en ontsteekkabel.Geen of niet goede ontsteekafstand.Gasblok of ontsteek unit krijgt geen spanning.Controler aarding.
5	Slecht vlamsignaal	Condensafvoer verstopt.Gasvoordruk te laag of valt weg.Controler ontsteekunit en ontsteekkabel.Afstelling gasblok controleren.Controler aarding.Controler luchttoevoer en rookgasafvoer i.v.m. mogelijke recirculatie van rookgassen.
6	Vlam detectie fout	Vervang ontsteekkabel + bougiedop.Vervang ontsteekunit.Vervang branderautomaat.
8	Ventilatortoerental niet juist	Ventilator loopt aan tegen mantel isolatie.Bedrading tussen ventilator en mantel.Controler bedrading op slecht contact draad.Controler en/of vervang ventilator.Vervang branderautomaat.
27	Kortsluiting buitenvoeler	Controleer de bedrading van de buitenvoeler.Vervang buitenvoelerBranderautomaat is ongeschikt voor deze toepassing.Vervang branderautomaat voor de juiste versie.
29, 30	Gasklep relais defect	Vervang branderautomaat.

Vervang defecte onderdelen uitsluitend voor de originele Daikin onderdelen.

Het niet of onjuist monteren van de sensoren S1 en/of S2 kan leiden tot ernstige schade.

8.3 Overige storingen

    I["Oplossing:"] --> J["Mogelijk is de huisdrukregelaar defect. Neem contact op met het energiebedrijf"]
    J --> K["Controleer de ontsteekpenafstand.<br>Vervang de ontsteekpen."]
    K --> L["Controleer de afstelling, zie Gas- luchtregeling."]
    L --> M["Controleer de ontsteekafstand.<br>Controleer en/of vervang de ontsteekkabel.<br>Vervang de ontsteekunit op het gasblok. Vervang de ontsteekpen."]

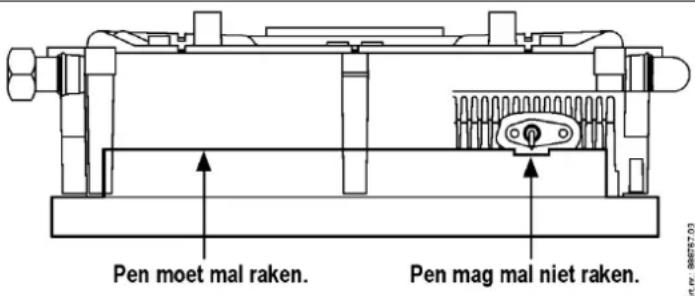

Controlemal ontsteekpenpositie Art.nr. 074617

Pen moet mal raken. Pen mag mal niet raken.

8.3.2 Brander resoneert

    K["Oplossing:"] --> L["Mogelijk is de huisdrukregelaar defect. Neem contact op met het gasbedrijf."]
    L --> M["Ja →"]
    M --> N["Controleer de verbrandingsgasafvoer en luchttoevoer."]
    N --> O["Ja →"]
    O --> P["Controleer de afstelling, zie gas-luchtregeling."]
    P --> Q["Ja →"]
    Q --> R["Vervang de branderpakking."]
    R --> S["Ja →"]
    S --> T["Vervang de brander."]

8.3.3 Geen verwarming (CV)

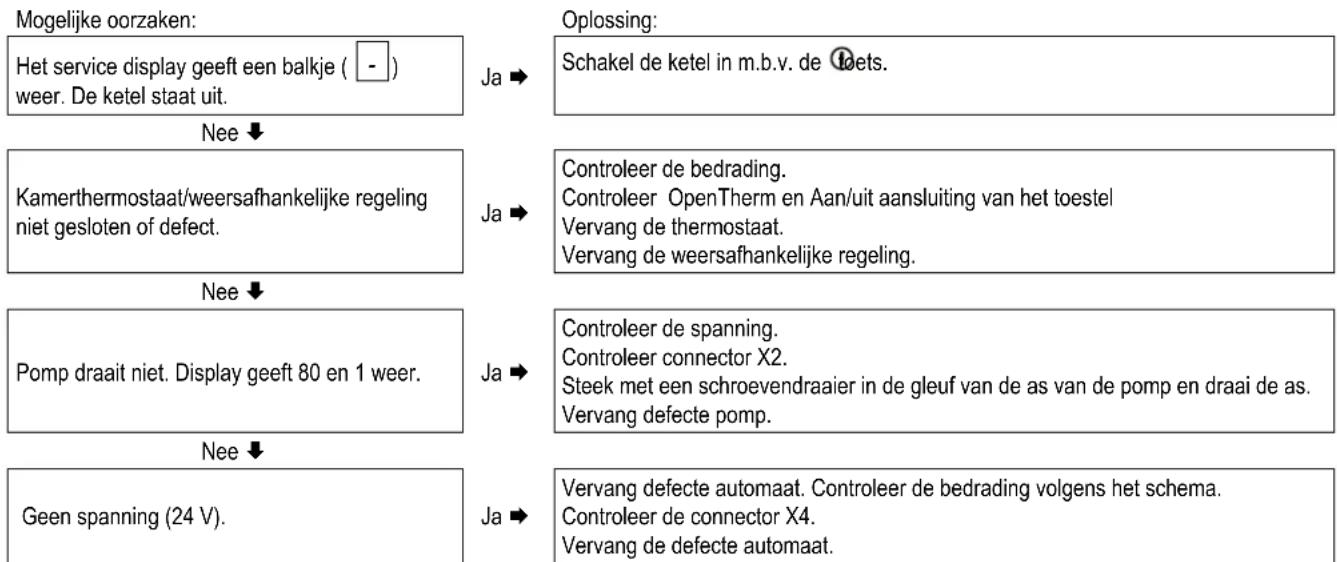

8.3.4 Het vermogen is verminderd

Mogelijke oorzaken:

Op hoog toerental is het vermogen met meer dan 5% afgenomen.

Ja →

Oplossing:

Controleer toestel, sifon en afvoersysteem op vervuiling. Reinig toestel, sifon en afvoersysteem.

8.3.5 CV komt niet op temperatuur

Mogelijke oorzaken:

Waterdruk in installatie is te laag

Ja →

Oplossing:

Vul de installatie bij.

Instelling kamerthermostaat niet in orde.

Ja →

Controleer de instelling en pas deze eventueel aan: Instellen op 0,1 A.

Nee ↓

Temperatuur is te laag ingesteld.

Ja →

Verhoog de CV-temperatuur Zie Bedrijf CV. Indien een buitenvoeler aanwezig is: Controleer de buitenvoeler op kortsluiting: hef deze op.

Nee ↓

Pomp draait niet goed. Pompstand is te laag.

Ja →

Verhoog de pompstand, of vervang de pomp.

Nee ↓

Geen doorstroming in de installatie.

Ja →

Controleer of er doorstroming is: er moeten minimaal 2 of 3 radiatoren open staan.

Nee ↓

Het ketelvermogen is niet goed ingesteld voor de installatie.

Ja →

Pas het vermogen aan. Zie Instelling maximaal CV-vermogen.

Nee ↓

Geen warmte overdracht door vervuiling in de wisselaar/installatie

Ja →

Spoel de wisselaar/installatie CV-zijdig.

8.3.6 Geen warmwater (alleen bij toepassing indirect gestookte tank)

Mogelijke oorzaken:

Het service display geeft een balkje ( - ) weer. Het toestel staat uit.

Ja →

Oplossing:

Schakel het toestel in m.b.v. de ①oets.

Nee ↓

Geen spanning op de driewegklep.

Ja →

Controleer de bedrading volgens het schema.

Nee ↓

Driewegklep schakelt niet.

Ja →

Geen spanning op de tanksensor/thermostaat (5V DC).

Ja →

Controleer de bedrading volgens het schema.

Nee ↓

Brander komt niet in op WW: tank sensor/thermostaat defect.

Ja →

Vervang tanksensor/thermostaat.

Nee ↓

Brander ontsteekt niet.

Ja →

Zie Brander ontsteekt niet.

8.3.7 Warmwater komt niet op temperatuur (alleen bij toepassing indirect gestookte tank)

Mogelijke oorzaken:

Temperatuurinstelling tank te laag ingesteld

Ja →

Oplossing:

Stel de tanktemperatuur in. Zie Instelling en afregeling.

8.3.8 CV-installatie blijft ongewenst warm

Mogelijke oorzaken:

Kamerthermostaat/weersafhankelijke regeling defect of kort gesloten.

Ja →

Oplossing/oorzaak:

Controleer de bedrading.

Controleer OpenTherm en Aan/uit aansluiting van het toestel Vervang de thermostaat.

Vervang de weersafhankelijke regeling.

8.3.9 A-label pomp LED knippert afwisselend rood/groen

Mogelijke oorzaken:

Te hoge of te lage netspanning.

Nee ↓

Temperatuur pomp is te hoog.

Ja →

Ja →

Oplossing:

Controleer de netspanning.

Controleer de water- en omgevingstemperatuur.

8.3.10 A-label pomp LED knippert rood

Mogelijke oorzaken:

Pomp gestopt.

Ja →

Oplossing:

Reset de pomp door het toestel minimaal 20 seconden met de aan/uit knop uit te zetten (let op: indien pomp op continue is ingesteld kan de pomp alleen worden gereset door de steker uit het stopcontact te nemen).

Vervang de pomp.

9 ONDERHOUD

Het toestel en de installatie dienen elk jaar door een erkend installateur gecontroleerd en zo nodig gereinigd te worden.

VOORZICHTIG

Werkzaamheden aan gasvoerende delen mogen uitsluitend door een erkend installateur uitgevoerd worden.

Controleer na werkzaamheden alle rookgasvoerende delen op dichtheid.

Wanneer het toestel zojuist in bedrijf is geweest kunnen sommige onderdelen heet zijn.

9.1.1 Demonteren

1. Schakel het toestel uit met de toets.
2. Neem de steker uit de wandcontactdoos.
3. Sluit de gaskraan.
4. Open de displayklep en draai de twee schroeven links en rechts naast de display los en demonteer het frontpaneel.
5. Wacht tot het toestel is afgekoeld.
6. Draai de wartelmoer onderaan de rookgaskoker linksom los.
7. Schuif de rookgaskoker met een linksomdraaiende beweging naar boven (1) tot de onderkant van de pijp boven de aansluiting van de condensafvoerbak is gekomen. Trek de onderkant van de pijp naar voren (2) en neem de pijp linksom draaiend naar onder toe weg (3). Til de condensafvoerbak aan de linkerkant uit de aansluiting van de sifon (4) en draai hem naar rechts met de sifon aansluiting over de rand van de onderbak (5). Duw de condensafvoerbak aan de achterkant naar beneden van de aansluiting op de warmtewisselaar (6) en neem hem uit het toestel.
8. Neem de connector van de ventilator en de ontsteekunit van het gasblok.
9. Neem de koppeling onder het gasblok los.
10. Schroef de borstbouten (inbus) van het voordeksel los en neem dit compleet met gasblok en ventilator naar voren toe weg (let op dat de brander, isolatieplaat, gasblok, gasleiding en de ventilator niet beschadigen). Leg de afgenomen voordeksel met de voetsteunen horizontaal op een vlakke ondergrond.
11. De brander en de geïntegreerde isolatieplaat behoeven geen onderhoud (niet te worden gereinigd). Gebruik derhalve nooit een borstel of perslucht om deze onderdelen te reinigen, zodat het ontwikkelen van stof wordt vermeden.
12. Demonteer de stuwstrippen die dwars in de lamellen van de warmtewisselaar zijn geplaatst.

9.1.2 Reinigen

1. Reinig de stuwstrippen en de lamellen van de warmtewisselaar van boven naar beneden met een borstel of stofzuiger.
2. Reinig de onderzijde van de warmtewisselaar.
3. Reinig de condensafvoerbak met water.
4. Reinig de sifon met water.
5. Reinig de binnen- en onderkant van de voorplaat met een zachte borstel.

VOORZICHTIG

De geïntegreerde isolatieplaat en branderpakking bevatten ceramische vezels.

Vervang de afdichtring rondom de voorplaat. Controleer bij het monteren de diverse afdichtingen op beschadigingen, verharding, (haar)scheuren en/of verkleuringen. Plaats waar nodig een nieuwe afdichting. Controleer tevens de juiste positionering.

Het niet of onjuist monteren van de stuwstrippen kan leiden tot ernstige schade.

1. Plaats de stuwstrippen in de warmtewisselaar.

2. Controleer dat tussen de flens van de borstbout en de voorplaat een dunne laag keramisch vet aanwezig is. Als geen of onvoldoende vet aanwezig is moet dit alsnog worden aangebracht (zie afbeelding).

3. Let op: Vervang de afdichtring rondom de voorplaat. Reinig de afdichtringkamer met een zachte borstel en zorg dat de nieuwe o-ring rondom goed wordt aangedrukt. Voorkom rekken of scheuren. Plaats de voorplaat op de warmtewisselaar en bevestig deze met de speciale borstbouten (inbus). Zorg dat de o-ring bij het plaatsen van de voorplaat goed op zijn plek blijft zitten. Draai de borstbouten gelijkmatig kruislings handvast aan (10 - 12 Nm). Zie voor de volgorde van het aandraaien de afbeelding.

N.B. De afgebeelde voorplaat is voorzien van 11 borstbouten (EHOB42ABV1H). De voorplaat van de EHOB12AAV1H en EHOB18AAV1H is voorzien van 9 borstbouten.

1. Draai de branderboutjes gelijkmatig kruislings handvast aan.

2. Monteer de gaskoppeling onder het gasblok.

3. Monteer de connector op de ventilator en de ontsteekunit op het gasblok.

4. Monteer de condensafvoerbak door deze met de sifon aansluiting nog voor de onderbak, op de afvoerstomp van de wisselaar te schuiven (1). Draai de condensafvoerbak daarna naar links (2) en druk deze naar beneden in de sifon aansluiting (3). Let er op dat daarbij de achterzijde van de condensafvoerbak op de nok achterin de onderbak (A) komt te rusten.

5. Vul de sifon met water en monteer deze op de aansluiting onder de condensafvoerbak.

6. Schuif de rookgaskoker naar links draaiend met de bovenkant om de rookgasadapter in het bovendeksel.. Steek de onderkant in de condensafvoerbak, sleep de afdichtring naar beneden en draai de wartelmoer rechtsom vast.

7. Open de gaskraan en controleer de gaskoppelingen onder het gasblok en op de montagebeugel op lekkage.

8. Controleer de CV- en de waterleidingen op lekkage.

9. Stop de steker in de wandcontactdoos.

10. Stel het toestel in bedrijf met de tbets.

11. Controleer het voordeksel, de verbinding van de ventilator op het voordeksel en de rookgasafvoer onderdelen op lekkage.

12. Controleer de gas-luchtregeling (zie § 7.8) en controleer de gaskoppeling op het gasblok op dichtheid.

13. Monteer de mantel en draai de twee schroeven links en rechts naast de display vast, sluit de displayklep.

14. Controleer de verwarming en de warmwatervoorziening op een goede werking.

Overige gegevens
Gasverbruik G25 (1)	m3/h	0,67 – 2,65	0,85 – 3,36	0,86 – 3,93
Gasverbruik G20 (1)	m3/h	0,58 – 2,29	0,74 – 2,91	0,75 – 3,39
Gasverbruik G31 (1)	m3/h	0,22 – 0,87	0,28 – 1,11	0,28 – 1,29
Drukverlies toestel (CV)	mH2O	Zie § 7.5
Max. rookgastemperatuur	°C	90	90	70
Massadebiet rookgas G20 (max)	g/s	5,5	8,7	19,7
Beschikbare ventilatordruk	Pa	75	75	140
NOx-klasse		6	6	6
NOx	mg/kWh	33	44	53
P1, bij 30% nominale toevoer (30/37)	kW	3,9	6,0	13,6
P4, nominale uitlaat (80/60)	kW	11,5	17,8	40,9
η 1, Efficiëntie bij P1	%	97,9	96,4	95,9
η 4, Efficiëntie bij P4	%	87,9	85,9	86,7
Warmteverlies in stand-by, Pstby	kW	0,037	0,037	0,038

Elektrische gegevens
Netspanning	V	230
Veiligheidsklasse	IP	IPX4D (B23, B33 = IP20)
Opgenomen vermogen: vollast	W	80
Opgenomen vermogen: standby	W	2		3,5
Aanvullend elektriciteitsverbruik bij volledige lading (elmax)	kW	0,040	0,035	0,100
Aanvullend elektriciteitsverbruik bij deellast (elmin)	kW	0,015	0,015	0,020
Aanvullend elektriciteitsverbruik in stand-by stand (Psb)	kW	0,002	0,002	0,004

Inbouwmaten en gewicht
Hoogte	mm	590	590	710
Breedte	mm	450
Diepte	mm	240
Gewicht	kg	30	30	36

Gassoort (1)(EN 15502)

B23; B33; C13x; C33x; C43x; C53x; C63x; C83x: C93x

Land van bestemming	Toestelcategorie (EN437)	Gassoort (1) en aansluitdruk (EN 437)
IT	II2H3P	G20, 20 mbar, G31: 37 mbar
FR	II2Esi3P	G20, 20 mbar, G25: 25mbar, G31: 37 mbar
BE	I2E(S)	G20, 20 mbar, G25: 25 mbar
PL	II2E3P	G20, 20 mbar, G31: 37 mbar
DE(Alleen EHOB42ABV1H)	II2ELL3P	G20, 20 mbar, G25: 20 mbar, G31: 50 mbar

(1) G20 – Aardgas E/H
G25 – Aardgas LL/L
G31 – Vloeibaar gas Propaan

Leverancier			Daikin Europe NVZandvoordestraat 3008400 OostendeBelgium
Typeaanduiding			EHOB12AAV1H	EHOB28AAV1H	EHOB42ABV1H
Seizonsgebonden energie efficiëntie- klasse voor ruimteverwarming	-	-	A	A	A
Nominale warmteafgifte (vermogen)	P_rated	kW	12	18	41
Jaarlijks energieverbruik	Q_HE	GJ	23	37	77
Seizonsgebonden energie efficiëntie klasse voor ruimteverwarming	_s	%	92	91	91
Geluidsniveau	L_WA	dB	50	45	55
Efficiëntieklasseregelaar			II	II	II
Bijdrage tot de jaarlijkse efficiëntie		%	2,0	2,0	2,0
BELANGRIJKLees voor het installeren het installatie voorschrift en bedieningsvoorschriften.Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, zintuigelijke of geestelijke vermogens, of gebrek aan ervaring en kennis, tenzij toezicht door, of instructie over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid is gegeven.Het toestel en installatie dienen elk jaar door een erkend installateur gecontroleerd en zo nodig gereinigd worden.Het toestel kan met een vochtige doek gereinigd worden. Gebruik geen agressieve of schurende schoonmaak- of oplosmiddelen.

Op dit product zijn de algemene garantievoorwaarden van Daikin Europe NV van toepassing.

De garantie vervalt indien wordt vastgesteld, dat de gebreken, beschadigingen of overmatige slijtage te wijten zijn aan of oneigenlijk gebruik of onoordeelkundige behandeling of aan ondeskundige reparatie, instelling, installatie of onderhoud, door niet erkende installateurs of aan het onderhevig zijn aan stoffen met agressieve chemicaliën (o.a. haarlak) en andere schadelijke stoffen.

De garantie vervalt tevens wanneer leidingen en koppelingen in de installatie zijn toegepast, die zuurstofdiffusie kunnen veroorzaken of het defect het gevolg is van ketelsteenafzetting (schadelijk voor het toestel en installatie). Oppervlaktebeschadigingen alsmede transportschade vallen buiten de garantie. Het recht op garantie vervalt indien niet kan worden aangetoond, dat de CV-ketel na ingebruikname niet tenminste 1 maal per jaar door een erkend installateur aan een onderhoudsbeurt is onderworpen. De installatie- en gebruiksvoorschriften die wij voor de betreffende toestellen afgeven, dienen geheel in acht te worden genomen.

Milieu

Als het toestel aan vervanging toe is kan dit meestal, na overleg, door uw dealer teruggenomen worden. Mocht dit niet mogelijk zijn, informeer dan bij uw gemeente naar de mogelijkheden voor hergebruik of milieuvriendelijke verwerking van de gebruikte materialen.

Voor de productie van het toestel is gebruik gemaakt van diverse kunststoffen en metalen. Bovendien bevat het toestel elektronische componenten die tot het elektronisch afval behoren.

Gebruik volgens bestemming

Het toestel, zoals beschreven in deze documentatie, is bestemd voor het verwarmen van ruimten via een centrale verwarmingsinstallatie en/of voor het leveren van warmwater. Ieder ander gebruik valt buiten de bestemming van het toestel. Op schade voortkomend uit onjuist gebruik, kan geen aansprakelijkheid genomen worden.

SOMMARIO

Zandvoordestraat 300, B-8400 Oostende, Belgium

008.1548299_02

05/2022 88150705
