GEBRUIKSAANWIJZING GB602 MAKITA

NLTAFELSLIJPMACHINE Gebruiksaanwijzing

Let op dit symbool dat belangrijke veiligheidsmaatregelen weergeeft.

Het betekent opletten!!! Uw veiligheid staat op het spel.

Symbolen

Hieronder staan de symbolen die voor dit gereedschap worden gebruikt. Zorg ervoor dat u weet wat ze betekenen alvorens het gereedschap te gebruiken.

......Lees de gebruiksaanwijzing.

..... Alleen voor EU-landen

Als gevolg van de aanwezigheid van schadelijke componenten in het apparaat, kunnen gebruikte elektrische en elektronische apparaten negatieve gevolgen hebben voor het milieu en de gezondheid van mensen.

niet met het huisvuil weg! In overeenstemming met de Europese richtlijn inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dienen gebruikte elektrische en elektronische apparaten gescheiden te worden ingezameld en te worden ingeleverd bij een apart inzamelingspunt voor huishoudelijk afval dat de milieubeschermingsvoorschriften in acht neemt.

Dit wordt op het apparaat aangegeven door het symbool van een doorgekruiste afvalcontainer.

Veilig gebruik van dit krachtgereedschap vereist dat u de gebruikershandleiding en alle labels die aan het gereedschap zijn bevestigd leest en begrijpt. Veiligheid is een combinatie van gezond verstand, alert blijven en weten hoe de tafelslijpmachine werkt.

LEES ALLE INSTRUCTIES

■ KEN UW e-gereedschap Lees de gebruikershandleiding aandachtig. Leer de applicaties en beperkingen evenals specifieke potentiële gevaren die betrekking hebben op dit gereedschap.
■ BESCHERM U TEGEN ELEKTRISCHE SCHOKKEN door lichamelijk contact met de slijpoppervlakten te vermijden. Bijvoorbeeld: pijpen, radiatoren, en koelkastsluitingen.
■ HOUD DE AFDEKKAPPEN OP ZIJN PLAATS en bedrijfsklaar. Bedien het gereedschap nooit als de afdekkap verwijderd is. Zorg ervoor dat alle afdekkappen goed werken voor elk gebruik.
■ VERWIJDER VERSTELSLEUTELS EN TANGEN. Maak er een gewoonte van om te controleren of verstelsleutels en -tangen van het gereedschap zijn verwijderd voordat u het inschakelt.

■ HOUD DE WERKPLEK SCHOON. Op rommelige en donkere werkplaatsen en werkbanken gebeuren vaker ongelukken.
■ VERMIJD GEVAARLIJKE OMGEVINGEN. Gebruik geen e-gereedschap naast brandstof of andere brandbare vloeistoffen in vochtige of natte plekken en stel ze niet bloot aan regen. Zorg voor goede verlichting op uw werkplek.
■ VERMIJD ZONLICHT OP HET GEREEDSCHAP TIJDENS OPSTELLING EN BEWARING.
■ HOUD KINDEREN EN BEZOEKERS OP AFSTAND. Alle bezoekers moeten een veiligheidsbril dragen en op een veilige afstand van de werkruimte blijven.
■ HOUD DE WERKPLAATS KINDVEILIG met sloten, hoofdschakelaars of door het verwijderen van startsleutels.
■ FORCEER HET GEREEDSCHAP NIET. Het gereedschap werkt beter en veiliger op de manier waarvoor het is ontworpen.
■ GEBRUIK HET JUISTE GEREEDSCHAP. Forceer het gereedschap of daaraan bevestigde apparatuur niet voor werk waar het niet voor is bedoeld.

■ GEBRUIK HET JUISTE VERLENGSNOER. Zorg ervoor dat uw verlengsnoer in goede conditie is. Bij het gebruikmaken van een verlengsnoer moet u er zeker van zijn dat het sterk genoeg is om de stroom die u produceert te kunnen dragen. Een te klein snoer zal het voltage verzwakken wat resulteert in verlies van stroom en oververhitting. Een snoerdikte (A.W.G) van tenminste 16 wordt aangeraden voor een verlengsnoer van 8 meter of minder in lengte. Als u twijfelt gebruik dan het iets grotere kaliber. Hoe kleiner het kalibernummer, hoe zwaarder het snoer.
■ INSPECTEER VERLENGSNOEREN REGELMATIG en vervang ze indien beschadigd.
■ ZORG ERVOOR DAT U DE SCHAKELAAR UITZET bij een stroomonderbreking of in werking treden van de temperatuurbeveiliging.
■ DRAAG DE JUISTE UITRUSTING. Draag geen losse kleding of kettingen. Of sierraden die in de bewegende delen van het gereedschap terecht kunnen komen waardoor persoonlijk letsel ontstaat, niet solide schoenen wordt aangeraden voor werk buitenshuis. Draag een haarbedekking om lang haar uit de weg te houden.
■ DRAAG ALTIJD EEN VEILIGHEIDSBRIL MET ZIJSTUKKEN. Uw dagelijkse bril is GEEN veiligheidsbril.
■ BESCHERM UW LONGEN. Gebruik altijd een gezichts- of stofmasker als het gebruik stof veroorzaakt.
■ BESCHERM UW GEHOOR. Draag gehoorbescherming tijdens langdurig gebruik.
■ GEBRUIK HET SNOER NIET VERKEERD. Draag het gereedschap nooit aan het netsnoer en trek nooit aan het netsnoer om zo de stekker uit het stopcontact te trekken. Houd het netsnoer uit de buurt van hitte, olie en scherpe randen.
■ REIK NIET TE VER. Zorg altijd voor een stevige stand en goede lichaamsbalans.
■ ONDERHOUD HET GEREEDSCHAP GOED. Houd gereedschappen scherp en schoon om te kunnen werken op de beste en veiligste manier. Volg de instructies voor het smeren en verwisselen van accessoires.
■ LAAT HET GEREEDSCHAP NOOIT ONBEHEERD AAN. ZET HET APPARAAT UIT. Zet alle apparaten uit als u ze niet gebruikt, voor bediening of als u hulpmiddelen of schijven wisselt etc.
■ VOORKOM PER ONGELUK STARTEN.
■ GEBRUIK DE AANGERADEN ACCESSOIRES. Het gebruik van onjuiste accessories kan tot een risico op letsel leiden.
■ GEBRUIK GEEN schijven met een foute asgrootte. Gebruik NOOIT schijfborgringen of schijven die defect of incorrect zijn en raak NOOIT de slijpschijf of andere bewegende delen aan.
■ GA NOOIT OP HET GEREEDSCHAP STAAN. Er kan ernstig letsel ontstaan als het gereedschap omvalt of als de schijf per ongeluk wordt aangeraakt.
■ BEWEEGRICHTING. Weet welke kant de schijf op roteert; slijp nooit als de werksteun niet op de juiste wijze is geïnstalleerd. Slijp NOOIT meer dan een werkstuk tegelijk.

WAARSCHUWING:

Het schijfblad draait nog na nadat het gereedschap is uitgeschakeld.

■ CONTROLEER BESCHADIGDE ONDERDELEN. Zonder het gereedschap verder te gebruiken, moet een beschermkap of ander onderdeel dat beschadigd is eerst goed worden onderzocht om te beoordelen of het goed werkt en zijn beoogde functie kan uitvoeren. Controleer of bewegende delen goed zijn uitgelijnd en stevig draaien, of onderdelen niet kapot zijn en stevig gemonteerd zitten, en enige andere situatie die van invloed kan zijn op de werking van het gereedschap. Een beschermkap of ander onderdeel dat beschadigd is, dient vakkundig te worden gerepareerd of vervangen door een erkend servicecentrum om lichamelijk letsel te voorkomen.
■ HOUD HET GEREEDSCHAP SCHOON EN VRIJ VAN OLIE EN VETTEN. Gebruik altijd een schone doek om het te reinigen. Gebruik nooit remvloeistoffen, benzine, op petroleum gebaseerde producenten of oplosmiddelen om het gereedschap mee te reinigen.
■ INSPECTEER DE STROOMVOORZIENING EN HET VERLENGSNOER REGELMATIG en als deze beschadigd zijn, zorg dan dat ze worden gerepareerd door een gekwalificeerd technicus. Zorg dat u altijd weet waar de stroomkabel is en houd het weg van de draaiende schijf.
■ GEBRUIK HET APPARAAT NOOIT IN EEN EXPLOSIEVE OMGEVING. Normale vonken van de motor of vonkvorming van het slijpmetaal kunnen branden veroorzaken.
■ GEBRUIK VERLENGSNOEREN VOOR BUITENSHUIS. Gebruik alleen verlengsnoeren met goedgekeurde aardaansluitingen die bedoeld zijn voor gebruik buitenshuis en ook zo zijn aangegeven.
■ Reik NOOIT om een artikel, een stuk rommel of iets anders op te pakken in de buurt van de slijprichting van de schijf.
■ VERMIJD ONGEMAKKELIJKE HANDELINGEN EN HANDPOSITIES waarbij plotseling uitglijden ervoor zou kunnen zorgen dat uw hand in de slijpschijf terechtkomt. ZORG ER ALTIJD VOOR dat u een goede balans heeft.
■ Zorg dat NOOIT een van uw lichaamsdelen in de loop van de schijfrichting staat.
■ GEBRUIK HET GEREEDSCHAP NIET ALS DE SCHAKELAAR NIET AAN OF UIT GAAT. Laat een kapotte schakelaar vervangen door een erkende elektrotechnische reparateur.
■ ZET DE MOTORSCHAKELAAR NIET HEEL SNEL AAN OF UIT. Hierdoor kan de schijf losraken en daarmee gevaar opleveren. Als dit ooit gebeurt, blijf dan op veilige afstand en wacht tot de schijf helemaal stil staat. Ontkoppel de slijpmachine van de stroom en maak de schijfmoer weer goed vast.

WAARSCHUWING:

Als u het apparaat laat nakijken gebruik dan alleen identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan leiden tot gevaar of kan zorgen voor productschade.

■ GEBRUIK ALLEEN FLENZEN die voor deze tafelslijpmachine bedoeld zijn. ALS EEN ONDERDEEL VAN DEZE SLIJPMACHINE ONTBREEKT of stuk gaat, buigt of op een andere

wijze niet werkt, of indien een elektrisch onderdeel niet juist functioneert, zet het apparaat dan uit, haal de stekker uit het stopcontact en zorg dat defecte, ontbrekende of verkeerde onderdelen worden vervangen voordat u verder gaat.

■ ZORG ERVOOR DAT DE SLIJPSCHIJF STEVIG IS BEVESTIGD zoals beschreven in de handleiding voordat u het apparaat op de stroom aansluit.
■ ZET DE SCHIJFMOER NIET TE STEVIG VAST, overmatig vastzetten leidt ertoe dat de schijf breekt tijdens de werking.
■ INSPECTEER DE SLIJPSCHIJF voor zichtbare defecten. Controleer de schijf op barstjes en scheuren en test of het normaal functioneert voordat u het gebruikt.
■ PAS de afstand tussen de schijf en de werksteun aan op ten minste 1,6 mm. of minder voor scheiding omdat de schijf tijdens de werking uitzet. De waarde van de scheiding aangegeven in de markering is de scheiding zoals aangeraden door de fabrikant, maar deze mag niet meer dan 3,2 mm bedragen.
■ Maximaal toegestane slijtage van de schijf voordat deze moet worden vervangen: afname van de diameter met 40 mm.
■ PLAATS HET TE BEWERKEN WERKSTUK TEGEN DE SLIJPSCHIJF. Als u begint met slijpen. Een ruwe impact kan de schijf breken. Gebruik lichte druk als u begint met slijpen; te veel druk op een koude schijf kan ertoe leiden dat deze breekt.
■ GEVAAR OP LETSEL DOOR PER ONGELUK STARTEN. Gebruik dit apparaat niet in de buurt van kinderen.
■ START DE SLIJPMACHINE NOOIT als de slijpschijf in contact staat met het te slijpen werkstuk.
■ ZET HET WERKSTUK VAST. Houd het werkstuk altijd stevig tegen de werksteun.
■ GEBRUIK DE TAFELSLIJPMACHINE NIET als de flensmoer of klemmoer mist of als de as is gebogen.
■ Verwijder GEREGELD het slijpsel van onder de slijpmachine.
■ GEBRUIK DIT APPARAAT NIET ALS U ONDER INVLOED BENT VAN DRUGS, ALCOHOL OF EEN ANDERE MEDICATIE.
■ BLIJF ALTIJD ALERT. Zorg ervoor dat gewenning (door regelmatig gebruik van de slijper) niet leidt tot zelfgenoegzaamheid.
■ Een roekeloze fractie van een seconde is genoeg om ernstig letsel te veroorzaken.
■ BLIJF ALERT EN ZORG DATU ALTIJD TOEZICHT BLIJFT HOUDEN. Kijk wat u doet en gebruik uw gezond verstand. Gebruik het gereedschap niet wanneer u vermoeid bent. Ga niet haastig te werk.
■ BEWAAR DEZE INSTRUCTIES Raadpleeg ze regelmatig en gebruik deze handleiding om anderen te instrueren. Als u iemand het apparaat leent, geef dan deze instructies erbij.

WAARSCHUWING:

Stof dat tijdens het schuren, zagen, slijpen, boren of andere constructieactiviteiten vrijkomt, kan chemische bestanddelen bevatten die kanker, geboortedefecten of andere voortplantingsschade kan (kunnen) verwekken. Enkele voorbeelden van deze chemische stoffen zijn:

• lood van loodhoudende verfstoffen.
• crystalline silicium van bakstenen en cement en andere metselproducten en

- arsenicum en chroom van chemisch behandeld hout. Het risico van deze blootstellingen varieert en hangt af van het feit hoe vaak u dit soort werkzaamheden uitvoert. Om blootstelling aan deze chemische bestanddelen te verminderen: moeten de werkzaamheden uitgevoerd worden in een goed geventileerde werkomgeving en gebruikmakend van goedgekeurd beschermende hulpmiddelen, zoals stofmaskers die ontworpen zi jn om microscopisch kleine deeltjes te kunnen filteren.

Het doel van veiligheidssymbolen is om de aandacht te wijzen om mogelijke gevaren. De veiligheidssymbolen en de uitleg erbij verdienen uw zorgvuldige aandacht en begrip. De veiligheidswaarschuwing op zich sluit geen gevaar uit. De instructies of waarschuwingen die worden gegeven zijn geen substituten voor de juiste maatregelen om ongelukken te voorkomen.SYMBOOL BETEKENIS
	VEILIGHEIDSWAARSCHUWING SYMBOOL:Geeft gevaar, een waarschuwing of een maning tot voorzichtigheid aan. Kan samen met andere symbolen of pictogrammen worden gebruikt.
	GEVAAR:Het niet volgen van een veiligheidswaarschuwing zal resulteren in ernstig letsel voor uzelf en anderen. Zorg altijd dat u de veiligheidsvoorzorgsmaatregelen volgt om het gevaar op een elektrische schok, brand en persoonlijk letsel te verminderen.
	WAARSCHUWING:Het niet volgen van een veiligheidswaarschuwing kan resulteren in schade aan eigendommen en persoonlijk letsel voor uzelf en anderen. Zorg altijd dat u de veiligheidsvoorzorgsmaatregelen volgt om het gevaar op een elektrische schok, brand en persoonlijk letsel te verminderen.
	LET OP: Het niet volgen van een veiligheidswaarschuwing kan resulteren in schade aan eigendommen en persoonlijk letsel voor uzelf en anderen. Zorg altijd dat u de veiligheidsvoorzorgsmaatregelen volgt om het gevaar op een elektrische schok, brand en persoonlijk letsel te verminderen.
OPMERKING: Voorziet u van belangrijke informatie of instructies voor de werking of het onderhoud van de apparatuur.

WAARSCHUWING:

Probeer dit apparaat niet te gebruiken voordat u geheel de instructies, de veiligheidsregels etc. heeft gelezen en begrepen in deze handleiding. Als u dit niet doet kan dit leiden tot ongelukken met brand, elektrische schokken of ernstig persoonlijk letsel. Bewaar deze handleiding en raadpleeg hem regelmatig voor blijvend veilig gebruik en het geven van de juiste instructies aan anderen die dit apparaat kunnen gaan gebruiken.

⚠ WAARSCHUWING:

Door het slijpen kunnen er vreemde voorwerpen in uw ogen komen wat kan leiden tot ernstig oogletsel. Voordat u begint met het gebruik van het krachtapparaat dient u altijd een beschermende bril of een veiligheidsbril met zijstukken en een gezichtsscherm als dat nodig is te dragen. We raden een Wide Vision Safety Mask aan voor gebruik over uw bril of standaard veiligheidsbril met zijstukken.

UITPAKKEN

■ Haal voorzichtig alle onderdelen uit de verpakkingsdoos.
- Til de tafelslijpmachine uit de kartonnen doos en plaats het op een werkblad.
■ Gooi het verpakkingsmateriaal nog niet weg tot u de machine nauwkeurig heeft onderzocht, alle losse delen heeft gezien en uw slijpmachine naar tevredenheid heeft zien werken.
■ Bekijk nauwkeurig alle onderdelen om er zeker van te zijn dat er geen breuk of schade is opgetreden tijdens het vervoer.
■ Als alle onderdelen aanwezig zijn kunt u verder gaan met het monteren.

■ Als onderdelen stuk zijn of missen, steek dan niet de stekker in het stopcontact totdat de missende of beschadigde onderdelen verkregen zijn of op de juiste wijze geïnstalleerd.
■ Ga naar uw dichtstbijzijnde dealer voor hulp in het geval onderdelen missen of beschadigd zijn.

WAARSCHUWING:

Als onderdelen missen gebruik de machine dan niet tot de missende onderdelen zijn vervangen. Als u dat niet doet, zal dat leiden tot mogelijk ernstig letsel.

FUNCTIES

Voordat u uw nieuwe apparaat uitprobeert moet u bekend zijn met de werkingsfuncties en de veiligheidsvereisten.

Lees deze handleiding aandachtig door voordat u de slijpmachine gebruikt.

STROOMSCHAKELAAR

Een gemakkelijke aan/uit schakelaar voor handige en veilige werking.

MOTOR

Uw tafelslijpmachine wordt aangevoerd door een precies gebouwde elektrische inductie motor om moeilijk slijpwerk aan te kunnen.

SLIJPSCHIJF

Uitgerust met grove en fijne slijpschijven voor de meeste toepassingen.

OPMERKING:

Nieuwe schijven moeten soms worden gezuiverd om op het wiel te passen.

VEILIGHEIDS OOGSCHERM EN VONKDEFLECTOR

De veiligheidsschermen en vonkdeflectors zijn instelbaar voor handige werking. Het bedienen van de slijpmachine zonder dat deze functies eraan zijn bevestigd kan leiden

GB602/GB801 (Afb. 3)

tot ernstig letsel. Slijp niet met het veiligheidsscherm omhoog; draag altijd een beschermende bril voor persoonlijke bescherming.

WERKSTEUN

De werksteunen zijn apart van elkaar instelbaar ter compensatie van schijfslijtage. Voordat u slijpt moet u er zeker van zijn dat de werksteunen op de juiste wijze zijn bevestigd. Over het algemeen moet het voorwerp dat moet worden geslepen iets boven het midden van de slijpschijf worden gehouden.

Pas de afstand tussen de schijf en de werkplek aan op ten minste 1,6 mm. of minder voor separatie omdat de schijf tijdens de werking uitzet.

Met een permanent bevestigd werklicht dat automatisch de werkruimte verlicht kunt u veiliger, nauwkeuriger en scherper slijpen.

KOELBAD

Door het slijpen worden objecten erg snel heet. Het is belangrijk dat u het object op en neer beweegt over de slijpschijf en dat u het regelmatig koelt met gebruik van het koelbad van de slijpmachine.

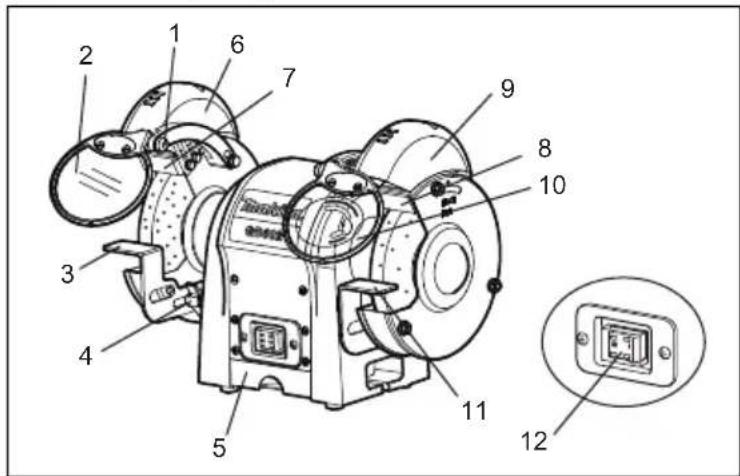

1. Instelbare knop
2. Veiligheids oogscherm
3. Werksteun (links)
4. Stelhendel
5. Koelbad
6. Auto-AAN (werklicht)
7. Vonkdeflector (links)
8. Vonkdeflector (rechts)
9. Lampkap
10. Veiligheids oogscherm met vergrootglas
11. Werksteun (rechts)

12. Stroomschakelaar

13. Instelbare knop

14. Veiligheids oogscherm
15. Zaagblad slijpkit
16. Stelhendel
17. Koelbad
18. Auto-AAN (werklicht)
19. Vonkdeflector (links)
20. Vonkdeflector (rechts)
21. Lampbehuizing
22. Veiligheids oogscherm met vergrootglas
23. Werksteun (rechts)
24. Stroomschakelaar

ONDERDELEN AANBRENGEN/VERWIJDEREN

Bevestig de linker en de rechter oogbescherming bevestigingsarm aan de binnenkant van de schijfbescherming met gebruik van de klembeugels, inbusbouten (M6 X 30 mm) en ringen (6 mm).

Gebruik de illustratie als een gids om te bepalen welk oogscherm bevestigingsarm wordt bevestigd aan de linkerkant en welke aan de rechterkant van de slijpmachine.

Als de oogscherm bevestigingsarmen stevig op hun plek zitten, schuif dan de schermbeugels over de oogscherm bevestigingsarm.

Maak de instelbare knop zo vast dat het los genoeg is om het veiligheids oogscherm makkelijk omhoog en omlaag te brengen.

WAARSCHUWING:

Om persoonlijk letsel te voorkomen moet u de tafelslijpmachine nooit gebruiken als de veiligheids

oogschermen en vonkdeflectors niet goed zijn geïnstalleerd.

WERKSTEUN

GB602/GB801/GB602W

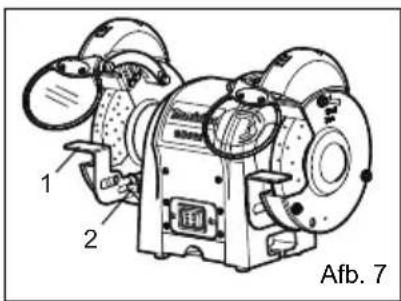

Zie Afb. 7.

1 2 Afb. 7

1. Werksteunbeugel
2. Stelhendel

Bevestig de werksteun aan de werksteunbeugel met gebruik van twee inbusbouten.

Voordat u de bouten vastdraait, moet u de ruimte tussen de slijpschijf en de werksteun instellen tot een maximum van 1,6 mm.

Maak goed vast.

GB602W alleen

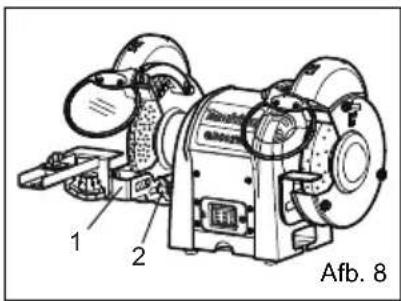

1 2 Afb. 8

1. Werksteun
2. Stelhendel

Bevestig het bladwerk aan de werksteunbeugel met gebruik van twee inbusbouten.

Voordat u de bouten vastdraait, moet u de ruimte tussen de slijpschijf en de werksteun instellen tot een maximum van 1,6 mm.

Maak goed vast.

BEDIENING

BASIS WERKING

WAARSCHUWING:

Gebruik altijd een beschermende bril of een veiligheidsbril met zijstukken tijdens het gebruik van het apparaat of wanneer u stof blaast. Als het werk stoffig is, draag dan een stofmasker.

Om efficient te werken zoals bedoeld, moet uw gereedschap scherp gehouden worden. Onscherp gereedschap kan leiden tot ongelukken.

Tafelslijpmachines zijn ideaal voor het slijpen van werkgereedschap zoals beitels, schaafbankbladen scharen etc. en voor het verwijderen van roest of corrosie.

WAARSCHUWING:

Slijp of scherp nooit iets dat is gemaakt van aluminium.

Slijpers verwijderen materiaal snel dus druk is de sleutel tot efficiënt slijpen.

De juiste wijze om iets te slijpen en oververhitting te voorkomen is:

■ Houd het object stevig op de werksteun op de juiste hoogte voor de schijf.

■ Houd het object constant in beweging, beweeg in hetzelfde ritme.
■ Druk een object nooit hard tegen de slijpschijf.
■ Houd het object koel met gebruik van het koelbad of een pan met water.
■ De slijpschijf moet draaien 'in' het object dat moet worden geslepen.

OPMERKING:

Overmatige druk kan het object beschadigen, de motor oververhitten en zorgen voor voortijdige slijtage van de slijpschijf.

WAARSCHUWING:

Overmatige druk op een koude schijf kan ertoe leiden dat de schijf breekt.

GB602W alleen

Hoe de zaagblad slijpkit te bevestigen

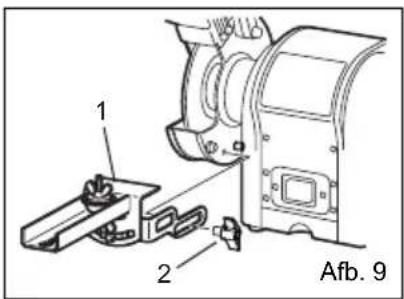

1 2 Afb. 9

1. Zaagblad slijpkit

■ Monteer en bevestig de zaagblad slijpkit zoals in Afb. 9.

Zorg ervoor dat het stevig vastzit voor gebruik.

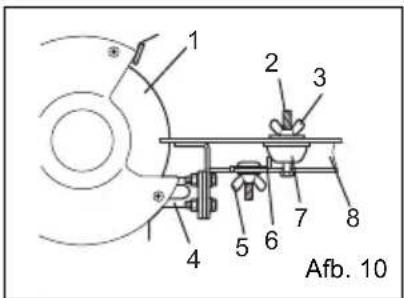

1 2 3 4 5 6 7 8 Afb. 10

1. Slijpschijf
2. Schroef
3. Vleugelmoer A
4. Gereeds-chapsteun houder
5. Vleugelmoer B
6. Aanslagstuk
7. Houder B
8. Gereeds-chapsteun

Plaats het zaagblad tussen houder A en houder B. Maak dan de bevestiging op de schroef vast met de vleugelmoer A.

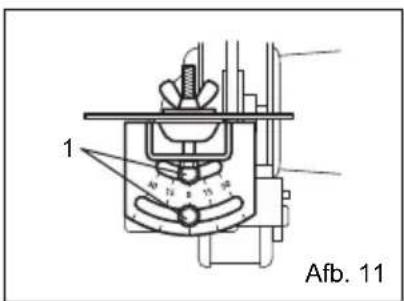

1 Afb. 11

1. Inbusbout

De hoekinstelling kan worden gemaakt door de inbusbout losser te maken op de kegel schaalplaat. Na het instellen van de hoek kunt u de inbusbouten stevig aandraaien.

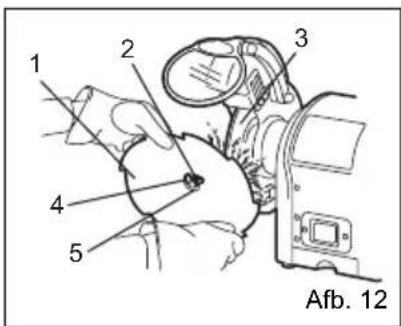

1 2 3 4 5 Afb. 12

1. Zaagblad
2. Schroef
3. Slijpschijf
4. Vleugelmoer A
5. Houder A

Maak de vleugelmoer B los en schuif de houder B zodat de 'strot' of gleuf tussen de zaagbladtanden net in contact komt met de rand van de schijf. Schuif het aanslagstuk zodat het in contact komt met de houder Ben draai de vleugelmoer B stevig aan.

WAARSCHUWING:

Zorg altijd dat de tafelslijpmachine niet in het stopcontact is gestoken voordat u bevestiging of aanpassing van het apparaat uitvoert.

Als u dat niet doet, zal dat leiden tot per ongeluk starten wat kan leiden tot mogelijk ernstig letsel.

VERVANGING VAN DE SCHIJF

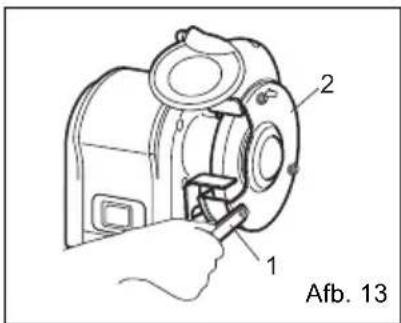

Zie Afb. 13.

Als u de slijpschijf moet vervangen moet u er zeker van zijn dat u er een koopt met een veilige snelheid tenminste zo hoog als het 'onbelast toerental' RPM wat moet zijn aangegeven op de gegevensplaat van de slijper en waarvan is aangegeven dat deze voldoet aan SAA.

Om de slijpschijf te vervangen moet u de schijfkap verwijderen door de moeren los te draaien.

Maak de slijpmoer los door deze met de klok mee te draaien voor de linkerkant en tegen de klok in te draaien voro de rechterkant. Verwijder de buitenflens en de slijpschijf. Om een nieuwe slijpschijf te installeren moet u bovenstaande procedure in omgekeerde richting uitvoeren.

Zorg ervoor dat de slijpschijf en de buitenste flens op de juiste wijze zijn geplaatst op de draaias.

1 2 Afb. 13

1. Moersleutel
2. Schijfkap

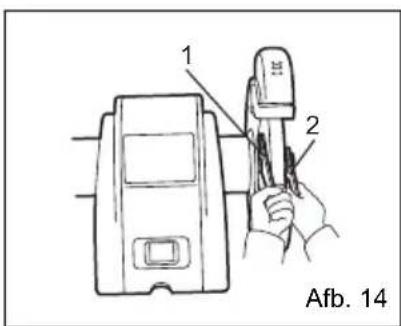

1 2 Afb. 14

1. Sleutel 13

2. Sleutel 19

GB801 alleen

1. Sleutel 17

2. Sleutel 24

ONDERHOUD

WAARSCHUWING:

Als u het apparaat laat nakijken gebruik dan alleen identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan leiden tot gevaar of kan zorgen voor productschade.

ALGEMEEN

Houd de tafelslijpmachine schoon. Verwijder regelmatig slijpsel van werkstukken onder de slijpmachine.

Zorg ervoor dat de slijpmachine goed functioneert.

Controleer of schroeven, moeren en bouten goed vastzitten.

VERLENGSNOEREN

Het gebruik van een verlengsnoer kan zorgen voor wat stroomverlies. Om dit tot een minimum te beperken en om oververhitting te vermijden moet u een verlengsnoer gebruiken dat zwaar genoeg is om de stroom van het apparaat te dragen.

Een snoerdikte (A.W.G) van tenminste 16 wordt aangeraden voor een verlengsnoer van 8 meter of minder in lengte. Bij buitenshuis werken moet u een verlengsnoer gebruiken dat geschikt is voor gebruik buitenshuis. De stekker van het snoer zal de aanduiding WA hebben.

WAARSCHUWING:

Controleer verlengsnoeren voor elk gebruik. Als ze beschadigd zijn moet u ze direct vervangen. Gebruik nooit gereedschap met beschadigde snoeren omdat het aanraken van het beschadigde gebied een elektrische schok kan bezorgen wat kan leiden tot ernstig letsel.

WERKLICHT LAMPVERVANGING

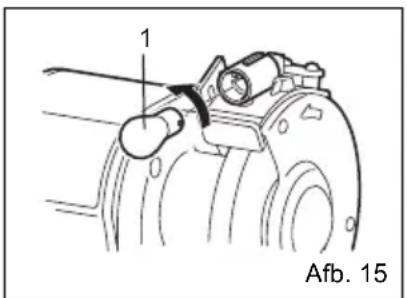

1 Afb. 15

1. Gloeilamp

Als de gloeilamp oud is en niet meer werkt, maak dan de schroeven los die de lampkap bevestigen, verwijder voorzichtig de gloeilamp uit de houder door deze tegen de klok in te draaien. Vraag uw dealer om vervangingsonderdelen. Om de gloeilamp te vervangen moet u de gloeilamp in de houder drukken en met de klok meedraaien, daarna de lampkap weer vastmaken in de tegengestelde richting.

Het omlijsten van een schijf wordt gedaan om het weer scherp te maken of om het bovenvlak weer op te zuiveren.

Stel de werksteun van de tafelslijpmachine in een lichte hoek en zet het schijf omlijstinggereedschap ertegenaan. Maak geen contact met de slijpschijf tot u de motor heeft aangezet en de schijf op volle snelheid roteert. Druk het omlijstinggereedschap lichtjes tegen de roterende schijf tot het effect heeft en beweeg dan langzaam van de ene

kant naar de andere kant langs de schijf. Een beetje effect en veel heen en weer bewegen is beter dan veel effect in één keer. Werk voorzichtig; houd het gereedschap met kracht tegen de werksteun. Gebruik geen overmatige druk tegen de slijpschijf. Doe het alleen als u de techniek beheerst.

PROBLEMEN OPLOSSEN

Dit gedeelte beslaat de meest voorkomende problemen die men tegenkomt tijdens de werking en wat men in dat geval kan doen. Verander niets totdat u de machine van de stroom heeft gehaald en de bewegende delen geheel zijn gestopt.

SYMPTOOM MOGELIJKE OORZAAK CORRIGERENDE HANDELING
De motor wil niet starten. 1. Laag voltage.2. Open circuit in de motor of losse verbindingen.		1. Controleer de stroomkabel voor het juiste voltage.2. Inspecteer alle hoofdaansluitingen op de motor voor losse of open aansluitingen.
Motor wil niet starten; zekeringen of stroomonderbreker is doorgebrand	1. Kortsluiting van snoer of stekker.2. Kortsluiting in de motor of losse verbindingen.	1. Inspecteer de snoerstekker voor beschadigde isolatie en kortgesloten draden.2. Inspecteer alle aansluitingen in de motor voor losse of kortgesloten aansluitpunten of versleten isolatie.3. Installeer correcte zekeringen of stroomonderbrekers.
Motor raakt oververhit. Motor overladen. Verminder de lading op de motor.
Motor slaat af (resulteert in doorgebrande zekeringen of onderschept circuit)	1. Kortsluiting in de motor of losse verbindingen.2. Laag voltage.3. Onjuiste zekeringen of stroomonderbrekers in de elektriciteitsleiding.4. Motor overladen.	1. Inspecteer alle aansluitingen in de motor voor losse of kortgesloten aansluitpunten of versleten isolatie.2. Corrigeer de lage voltage omstandigheden.3. Installeer correcte zekeringen of stroomonderbrekers.4. Verminder de lading op de motor.
Machine vertraagt tijdens de werking.	De diepte van de snede is te groot. Vertraag de snelheid van de beweging van het werkstuk in de schijf.
Deinend patroon op het werkvlak van het werkstuk.	1. Zorg ervoor dat de machine stevig is bevestigd op een stevig oppervlak.2. Gebruik een bevestigingsapparaat om het werkstuk stevig vast te houden.3. Het zuiveren van de slijpschijf.4. Gebruik een zachtere schijf of verlaag de invoersnelheid.
Lijnenpatroon op het werkvlak van het werkstuk.	1. Vuil op het oppervlak van de schijf.2. Werkstuk is niet stevig vastgehouden.	1. Het zuiveren van de slijpschijf.2. Gebruik een bevestigingsapparaat om het werkstuk stevig vast te houden.
Brandplekken of scheurtjes in het werkstuk.	1. Onjuist type slijpschijf.2. Onjuiste invoersnelheid.3. Koeling vereist.	1. Probeer een schijf met een zachtere stijl of grover zand.2. Vertraag de snelheid van de beweging van het werkstuk in de schijf.3. Voeg een optioneel koelsysteem toe of koel handmatig.
Schijf wordt snel oud, slijpzand valt eraf.	1. De diepte van de snede is te groot.2. De schijf is te zacht voor het te verwerken materiaal. Selecteer een harder hechtmateriaal.3. Schijfdiameter is te smal.4. Slechte schijfomlijsting.5. Defecte schijfhechting.	1. Vertraag de snelheid van de beweging van het werkstuk in de schijf.2. De schijf is te hard voor het te verwerken materiaal. Selecteer een zachter hechtmateriaal.3. Vervang de schijf.4. Zuiver de slijpschijf.5. Neem contact op met de fabrikant van de slijpschijf.
De schijf koekt aan en het werkstuk vertoont brandplekken.	1. Schijf is te hard.2. Invoersnelheid is te laag.3. Slechte schijfomlijsting.4. Koeling vereist.	1. Selecteer een zachter hechtmateriaal.2. Verhoog de snelheid van de beweging van het werkstuk in de schijf.3. Zuiver de slijpschijf.4. Voeg een optioneel koelsysteem toe of koel handmatig.

Alleen voor Europese landen

Geluidsnormen

De typische, A-gewogen geluidsniveaus zijn:

Geluidsdrukniveau ( L_pA ): GB602: 78,1 dB (A);

GB602W: 78,1 dB (A); GB801: 78,8 dB (A)

Onzekerheid (K): 3,0 dB (A)

Draag gehoorbescherming.

Alleen voor Europese landen

EU-verklaring van conformiteit

De EU-verklaring van conformiteit is opgenomen als

Bijlage A in deze instructiehandleiding.
