KULLANIM KILAVUZU GB602 MAKITA

ÜRÜN TEKNİK ÖZELLİKLERİ

Model GB602 GB602W GB801
Çarklar:Çap 6 inç (150 mm) GenişlikMil Deliği	6 inç (150 mm) 6 inç (150 mm) 5/8 inç (16 mm)1/2 inç (12,7 mm)	8 inç (205 mm)1/4 inç (6,4 mm) 5/8 inç (16 mm)1/2 inç (12,7 mm) 1/2 inç (12,7 mm)	3/4 inç (19 mm)5/8 inç (15,88 mm)
Yüksüz hız(dak ^-1 )	2.980 (50Hz)3.580 (60Hz)	2.980 (50Hz)3.580 (60Hz)	2.980 (50Hz)3.580 (60Hz)
Güç Girişi	S1: 150WS2-30min: 250W	S1: 150WS2-30min: 250W	S1: 370WS2-30min: 550W
Toplam uzunluk	375 mm 375 mm	395 mm
Net Ağırlık	9,4 kg	9,5 kg	20,5 kg

Önemli güvenlik önlemlerini belirten bu simgeye dikkat edin.

'Dikkat' anlamına gelir!! Sizin güvenliğinizle ilgilidir.

Simgeler

Makine için kullanılan simgeler aşağıda gösterilmiştir. Makineyi kullanmaya başlamadan önce bu simgelerin ne anlama geldiğini öğrenin.

Kullanım kılavuzunu okuyun.

Sadece AB ülkeleri için

Ekipmanda tehlikeli bileşenler bulunduğundan dolayı eski elektrikli ve elektronik ekipmanlar çevre ve insan sağlığı üzerinde olumsuz etkiye yol açabilir.

Elektrikli ve elektronik cihazları evsel

atıklarla birlikte atmayın!

Atık elektrikli ve elektronik ekipmanlar hakkındaki Avrupa Direktifi ve söz konusu direktifin ulusal yasalara uyarlanması gereğince eski elektrikli ve elektronik ekipmanlar ayrı olarak toplanmalı ve çevre koruma mevzuatına uygun olarak faaliyet gösteren ayrı bir kentsel atık toplama noktasına teslim edilmelidir.

Bu husus, ekipmanın üzerine yerleştirilmiş üzerinde çarpı işareti bulunan tekerlekli çöp kovası simgesi ile belirtilmiştir.

GÜVENLİ ÇALIŞTIRMA KURALLARI

Bu elektrikli aletin güvenli bir şekilde çalıştırılabilmesi için elinizdeki kullanım kılavuzunu ve alete yapıştırılmış tüm etiketleri okuyup anlamınız gerekmektedir. Güvenlik, sağduyulu ve uyanık davranmanın ve taşlama tezgahının nasıl çalıştığını bilmenin ortak bileşkesidir.

TÜM TALİMATLARI OKUYUN

■ MAKİNENİNİZİ TANIYIN. Kullanım kılavuzunu dikkatle okuyun. Bu makineyle ilgili uygulamaları ve sınırlamaları ve ayrıca, belirli potansiyel zararları öğrenin.
- Topraklanmış yüzeylerle vücut temasına izin vermeyerek ELEKTRİK ÇARPMASINAKARŞI ÖNLEM ALIN. Örneğin: borular, radyatörler, fırın ve buzdolabı kasaları.
■ KORUYUCULARI YERLERİNDE ve çalışır vaziyette tutun. Herhangi bir koruyucu veya kalkan çıkarılmışsa, makineyi asla çalıştırmayın. Her kullanım öncesi tüm koruyucuların düzgün çalıştığından emin olun.

■ AYAR ANAHTARLARINI MAKİNENİN ÜZERİNDEN ÇIKARIN. Makineyi çalıştırmadan önce üstünde ayar anahtarı olup olmadığını kontrol etmeyi alışkanlık haline getirin.
■ ÇALIŞMA ALANINI TEMİZ TUTUN. Karışık çalışma alanları ve tezgahlar kazalara davetiye çıkarır.
■ TEHLİKELİ ORTAMLARDAN KAÇININ. Elektrikli aletleri benzin veya diğer tutuşucu sıvıların yakınında, ıslak ve nemli yerlerde kullanmayın ve yağmur altında bırakmayın. Çalışma alanını iyice aydınlatın.
■ TEZGAHI KURARKEN VEYA DEPOYA KALDIRIRKEN DOĞRUDAN GÜNEŞ IŞIĞI ALMAYACAĞI BİR YER SEÇİN.
■ ÇOCUKLARI VE ZİYARETÇİLERİ UZAKTA TUTUN. Tüm ziyaretçiler emniyet gözlükleri takmalı ve çalışma alanından emniyetli bir mesafede tutulmalıdır.
■ Asma kilitler, ana şalterler kullanarak veya kontak anahtarlarını çıkararak ATÖLYENİZİ ÇOCUKLAR İÇİN GÜVENLİ HALE GETİRİN.

■ MAKİNEYİ ZORLAMAYIN. Makine, ilgili iş için tasarlanan hızda kullanıldığında daha iyi ve daha güvenli çalışır.
■ DOĞRU MAKİNEYİ KULLANIN. Makineyi veya üzerine takılı parçaları amaçlanan işler dışındaki işleri yapmak için kullanmayın.
■ DOĞRU UZATMA KABLOSUNU KULLANIN. Uzatma kablosunun iyi durumda olduğundan emin olun. Uzatma kablosu kullanırken, makinenizin çekeceği akımı taşıyabilecek kapasitede kablo kullandığınızdan emin olun. Düşük taşıma kapasiteli bir kablo hat voltajının düşmesine, dolayısıyla güç kaybına ve aşırı ısınmaya neden olur. Uzunluğu 8 metre veya daha kısa olan bir uzatma kablosu için en az 16 AWG (tel ölçeği boyutu) tavsiye edilir. Emin değişseniz, bir derece yüksek ölçeği kullanın. Ölçek numarası küçüldükçe, kablo taşıma kapasitesi artar.
■ UZATMA KABLOLARINI DÜZENLİ OLARAK KONTROL EDİN ve hasarlıysa değiştirin.
■ Ani güç kesintisi meydana gelir veya sıcaklık koruması devreye girerse ANAHTARI KAPALI KONUMA GETİRDİĞİNİZDEN EMİN OLUN.
■ UYGUN İŞ GİYSİSİ GİYİN. Bol giysiler giymeyin ve kıravat takmayın. Ayrıca, makinenin hareketli parçalarının kapabileceği ve yaralanmalara neden olacağı takıları takmayın. Açık havada çalışırken sert olmayan ayakkabı giyilmesi tavsiye edilir. Uzun saçların uygun biçimde örtülerek korunması gerekir.
■ MUTLAKA KENAR KORUMALI KORUYUCU GÖZLÜK TAKIN. Günlük gözlükler koruyucu gözlük DEĞİLDİR.
■ CİĞERLERİNİZİ KORUYUN. Kesme işlemi toza neden oluyorsa, yüz veya toz maskesi kullanın.
■ KULAKLARINIZI KORUYUN. Uzun süreli çalışmalarda koruyucu kulaklık kullanın.
■ KABLOYU YANLIŞ KULLANMAYIN. Makineyi kesinlikle kablosundan tutarak taşımayın ve prizden çıkarmak için kablosundan çekmeyin. Kabloyu ısıdan, yağdan ve keskin kenarlardan uzak tutun.
■ FAZLA İLERİYE UZANMAYA ÇALIŞMAYIN. Her zaman yere sağlam basın ve dengenizi koruyun.
■ ELEKTRİKLİ ALETLERİ BAKIMLI TUTUN. Daha iyi ve daha güvenli bir çalışma için elektrikli aletleri keskin ve temiz tutun. Yağlama ve aksesuar değiştirmeye ilişkin talimatlara uyun.
■ MAKİNE ÇALIŞIRKEN BAŞINDAN ASLA AYRILMAYIN. GÜCÜ KAPATIN. Tüm aletleri kullanılmadıkları zaman, servis öncesi ya da takılı parçaları, çarkları, vs. değiştirirken prizden çekin.
■ ALETİN YANLIŞLIKLA ÇALIŞMASINI ÖNLEYİN.
■ TAVSİYE EDİLEN AKSESUARLARI KULLANIN. Uygun olmayan aksesuarların kullanılması yaralanma riski getirir.
■ Delik boyutu doğru olmayan çarkları KULLANMAYIN. Çark pullarını veya kusurlu ya da yanlış çarkları ASLA kullanmayın ve dönen çarka ya da diğer hareketli parçalara ASLA dokunmayın.

■ ASLA MAKİNENİN ÜZERİNE ÇIKMAYIN. Makine devrilirse veya çarka istem dışı temas edilirse, ciddi yaralanmalar meydana gelebilir.
■ İLERLETME YÖNÜ Çarkın dönüş yönüne dikkat edin; iş parçası dayanağı düzgün ayarlanmadıkça taşlama yapmayın. Aynı anda birden fazla iş parçasını ASLA taşlamayın.

UYARI:

Çarklar alet kapandıktan sonra da dönmeye devam eder.

■ PARÇALARIN HASARLI OLUP OLMADIĞINI KONTROL EDİN. Makineyi kullanmaya devam etmeden önce, hasar görmüş emniyet kilidi veya diğer parçaların olup olmadığını ve bunların gerektiği gibi çalışıp çalışmadığını kontrol edin. Hareketli parçalardaki ayar bozukluklarını, eğilmeleri, kırık parçaları ve makinenin işleyişini etkileyebilecek diğer her tür durumu kontrol edin. Hasarlı bir koruyucu veya başka parçanın getireceği yaralanma riskini önlemek için bunun bir yetkili servis merkezi tarafından doğru şekilde onarılması veya değiştirilmesi şarttır.

■ MAKİNEYİ KURU, TEMİZ VE YAĞDAN VE GRESTEN ARINMIŞ OLARAK TUTUN. Temizlemek için mutlaka temiz bir bez kullanın. Makineyi temizlemek için asla fren hidroliği, benzin, petrol esaslı ürünler veya çözücüler kullanmayın.

■ ŞEBEKE ELEKTRİĞİNİ VE UZATMA KABLOLARINI DÜZENLİ OLARAK KONTROL EDİN ve, hasar varsa, vasıflı bir servis teknisyenine onartın. Kablonun konumunu devamlı olarak kontrol edin ve kabloyu dönen çarktan uzakta tutun.

■ ASLA PATLAYICI ORTAMINDA KULLANMAYIN. Motorun normal kıvılcım atması ya da taşlanan metalden çıkan kıvılcımlar dumanları tutuşturabilir.

■ AÇIK HAVA UZATMA KABLOLARI KULLANIN. Yalnızca toprak bağlantısı onaylanmış, açık havada kullanım amaçlı ve bu işarete sahip uzatma kablolarını kullanın.

■ Çarkın taşlama yolu üzerinde veya yakınında bulunan iş parçalarını, metal parçasını veya herhangi bir diğer nesneyi almak için ASLA uzanmayın.

■ ACEMİCE İŞLERDEN VE EL POZİSYONLARINDAN KAÇININ, zira ani bir kayma elinizin çarka kapılmasına neden olabilir. Dengenizi DAİMA iyi sağlayarak çalışın.

■ ASLA çark yolunun üzerinde durmayın veya vücudunuzun bir parçası bu yol üzerinde bulunmasın.

■ ANAHTARI AÇMA-KAPAMA YAPMIYORSA, MAKİNEYİ ASLA KULLANMAYIN. Hasarlı açma/kapatma düğmeleri yetkili servis merkezi tarafından değiştirilmelidir.

■ MOTOR ANAHTARINI HIZLI BİR ŞEKİLDE AÇIP KAPAMAYIN. Bu, çarkın gevşemesine ve zarara yol açmasına neden olabilir. Böyle bir durum söz konusu olursa, uzakta durun ve çarkın tamamen durmasını bekleyin. Taşlama makinenizin elektrik bağlantısını kesin ve çark somununu yeniden iyice sıkın.

UYARI:

Servis yaparken yalnızca özdeş yedek parçaları kullanın. Başka parçaların kullanılması tehlikeye ve ürünün hasar görmesine yol açabilir.

■ YALNIZCA bu taşlama tezgahı ile birlikte verilmiş FLANŞLARI KULLANIN. BU TAŞLAMA MAKİNESİNİN HERHANGİ BİR PARÇASI EKSİKSE veya kırılırsa ya da herhangi bir şekilde arızalanırsa veya herhangi bir elektrikli bileşen düzgün çalışmazsa, güç anahtarını kapatın, makinenin prizini güç kaynağından çekin ve çalışmaya devam etmeden önce bu hasarlı, eksik ya da arızalı parçaları değiştirtin.
■ Aleti bir güç kaynağına bağlamadan önce, TAŞLAMA MAKİNESİNİN kullanım kılavuzunda tarif edildiği gibi GÜVENLİ BİR ŞEKİLDE TAKILMIŞ OLDUĞUNDAN EMİN OLUN.
■ ÇARK SOMUNUNU AŞIRI SIKMAYIN; aşırı sıkma, çalışma esnasında çarkın çatlamasına neden olur.
■ TAŞLAMA ÇARKINI gözle görülür kusurlara karşı MUAYENE EDİN. Çarktaki yarıkları ve çatlakları kontrol edin ve kullanmadan önce, normal çalışıp çalışmadığını sınavın.
- Çarkla iş parçası dayanağı arasındaki mesafeyi 1,6 mm veya daha az olarak AYARLAYIN, çünkü çark kullanıldıkça çapı düşer. İşaretleme için kullanılan ayırma değeri, üreticinin tavsiye ettiği ayırma değeri olmalı, fakat 3,2 mm'den fazla olmamalıdır.
■ Değiştirilene kadar çark için izin verilen maksimum aşınma miktarı, yani çap düşüşü 40 mm'dir.
■ İŞ PARÇASINI AŞINDIRICI ÇARKA DAİMA YUMUŞAK BİR ŞEKİLDE TUTUN. Taşlamaya başlarken, sert bir darbe çarkı kırabilir. Taşlamaya başlarken hafif baskı uygulayın; soğuk çark üzerine çok fazla baskı yapmak çarkın çatlamasına neden olabilir.
■ YANLIŞLIKLA ÇALIŞTIRMAYA BAĞLI YARALANMA RİSKİ. Çocukların bulunabileceği bir alanda kullanmayın.
■ Çark iş parçasıyla temas halindeyken TAŞLAMA MAKİNESİNİ ÇALIŞTIRMAYIN.
■ GÜVENLİ ÇALIŞMA. İş parçasını iş parçası dayanağında daima sıkı bir şekilde tutun.
■ Flanş somunu ya da kıskaç somunu eksikse veya iğ mili eğilmişse, TAŞLAMA TEZGAHINI KULLANMAYIN.
■ Taşlama makinesi altındaki taşlama tozlarını SIK SIK temizleyin.
■ UYŞTURUCU, ALKOL VEYA HER TÜRLÜ İLACIN ETKİSİ ALTINDAYKEN BU ALETİ ÇALİŞTIRMAYIN.
■ DAİMA TETİKTE DURUN. (Makineyi sıklıkla kullanmanın verdiği) tanıdıklık duygusunun kayıtsızlık yaratmasına izin vermeyin.
■ Saniyeden daha kısa bir dikkatsizlik, ciddi yaralanma acısı için yeterlidir.
■ TETİKTE DURUN VE KONTROLÜ BIRAKMAYIN. Ne yaptığınıza bakın ve sağduyunuzu kullanın. Makineyi yorgun olduğunu zamanlarda kullanmayın. Acele etmeyin.

■ BU TALİMATLARI SAKLAYIN. Bunlara sık sık başvurun ve diğer kullanıcılara öğretirken kullanın. Bu aleti birisine ödünç veriyorsanız, bu talimatları da birlikte verin.

UYARI:

Elektrikli kumlama, kesme, taşlama, delme ve diğer yapı işlerinden çıkan bazı tozların kansere, doğum kusurlarına veya diğer üreme bozukluklarına neden olan kimyasallar içerdiği bilinmektedir. Bu kimyasallardan bazıları şunlardır;

• kurşun bazlı boyalardaki kurşun.
• tuğla ve çimento ve diğer inşaat ürünlerinde bulunan kristalin silika ve
• kimyasal olarak işlenmiş kerestelerden gelen arsenik ve krom.

Maruziyetlerden kaynaklanan riskler, bu tip işleri ne sıklıkla yaptığınıza bağlı olarak değişmektedir. Bu kimyasallara maruziyetinizi azaltmak için: uygun şekilde havalandırılmış bir ortamda çalışın ve mikroskobik partiküllerin tutulması için özel olarak tasarlanmış toz maskeleri gibi kişisel güvenlik aksesuarları kullanın.

YAGMURA MARUZ BIRAKMAYIN VE ISLAK YERLERDE KULLANMAYIN

Güvenlik simgelerinin amacı, olası tehlikelere karşı dikkatinizi çekmektir. Güvenlik simgeleri ve bunlarla birlikte verilen açıklamalar dikkatinizi vermeye ve bunları anlamanıza değerdir. Güvenlik uyarısı tek başına herhangi bir tehlikeyi ortadan kaldırmaz. Bunların verdiği talimatlar veya uyarılar olağan kaza önleme tedbirlerinin tamamlayıcısı değildir.SİMGE ANLAMI
	GÜVENLİK ALARMI SİMGESİ:Tehlike, uyarı veya ikaz durumunu gösterir. Diğer simgelerle veya resimyazılarla birlikte kullanılabilir.
	TEHLİKE:Bir güvenlik uyarısına uymamak sizin ve başkalarının ciddi şekilde yaralanmasına yol açabilir.Yangın, elektrik çarpması ve yaralanma gibi riskleri azaltmak için güvenlik önlemlerine mutlaka uyun.
	UYARI:Güvenlik uyarısına uymamak sizin ya da başkalarının mal ve can emniyetine zarar verebilir. Yangın, elektrik çarpması ve yaralanma gibi riskleri azaltmak için güvenlik önlemlerine mutlaka uyun.
	DİKKAT: Güvenlik uyarısına uymamak sizin ya da başkalarının mal ve can emniyetine zarar verebilir. Yangın, elektrik çarpması ve yaralanma gibi riskleri azaltmak için güvenlik önlemlerine mutlaka uyun.
NOT:	Size, ekiçahıştırılması ya da bakımı için hayati önem taşıyan bilgileri veya talimatları verir.

UYARI:

Bu kılavuzda bulunan tüm talimatları, güvenlik kurallarını, v.s. baştan sona okuyup anlamadan bu aleti çalıştırmaya kalkışmayın. Aksi takdirde, yangın, elektrik çarpması veya ciddi yaralanmalar gibi kazalar meydana gelebilir. Güvenli çalıştırmaya devam etmek ve bu aleti kullanacak diğer kişilere öğretmek için bu kullanım kılavuzunu saklayın ve sıkça gözden geçirin.

AUYARI:

Her türlü taşlama çalışmasında gözlerinize sıçrayan yabancı maddeler olabilir ve bunlar ciddi göz hasarı oluşturabilir. Elektrikli aleti çalıştırmaya başlamadan önce, mutlaka koruyucu gözlük veya kenar korumalı koruyucu gözlük kullanın ve gerektiğinde tam yüz maskesi takın. Gözlüğün ya da kenar korumalı koruyucu gözlüğün üzerine Geniş Görüş Açılı Güvenlik Maskesi takmanızı tavsiye ederiz.

AMBALAJ AÇMA

■ Sevk ambalajındaki tüm parçaları dikkatli bir şekilde çıkarın.
■ Taşlama tezgahını karton kutudan kaldırarak çıkarın ve bir çalışma yüzeyine yerleştirin.
■ Makineyi dikkatle inceleyip tüm gevşek parçaları tespit etmeden ve taşlama tezgahını başarıyla çalıştırmadan ambalaj malzemelerini atmayın.
■ Nakliye sırasında herhangi bir kırılma veya hasar olmadığından emin olmak için tüm parçaları inceleyin.
■ Tüm parçalar mevcutsa, montaja geçin.
■ Hasarlı veya eksik parçalar varsa, bu hasarlı ya da eksik parçalar temin edilip yerlerine doğru şekilde takılmadan alete elektrik vermeye veya aleti çalıştırmaya kalkışmayın.
■ Eksik ya da hasarlı parça varsa, yardım için en yakın bayiye başvurun.

UYARI:

Herhangi bir parça eksikse, eksik parça yerine takılmadan bu makineyi çalıştırmayın. Aksi takdirde, ciddi yaralanmalar meydana gelebilir.

ÖZELLİKLER

TAŞLAMA TEZGAHINIZI TANIYIN

Bkz. Şekil 3

Yani makinenizi kullanmadan önce, tüm çalışma özelliklerini ve güvenlik gerekliliklerini tanıyın.

Taşlama makinesini kullanmadan önce bu kullanım kılavuzunu dikkatle okuyun.

GÜÇ ANAHTARI

Kolayca ulaşılabilen, güvenli bir açma/kapama anahtarı.

MOTOR

Hassas bir elektrikli endüksiyon motoruyla çalışan taşlama tezgahı en güç taşlama işlerinin üstesinden gelebilecek yeterli güce sahiptir.

TAŞLAMA ÇARKI

Birçok uygulamaya elverişli kalın ve ince taşlama çarkları ile donatılmıştır.

NOT:

Yeni çarkann yüzlerinin düzeltilmesi için bazen işlenmeleri gerekebilir.

GÜVENLİK GÖZ KALKANI VE KIVILCIM SAPTIRICI

Güvenlik kalkanları ve kıvılcım saptırıcılar operatörün rahatı için ayarlanabilir. Taşlama makinesini bu özellikler

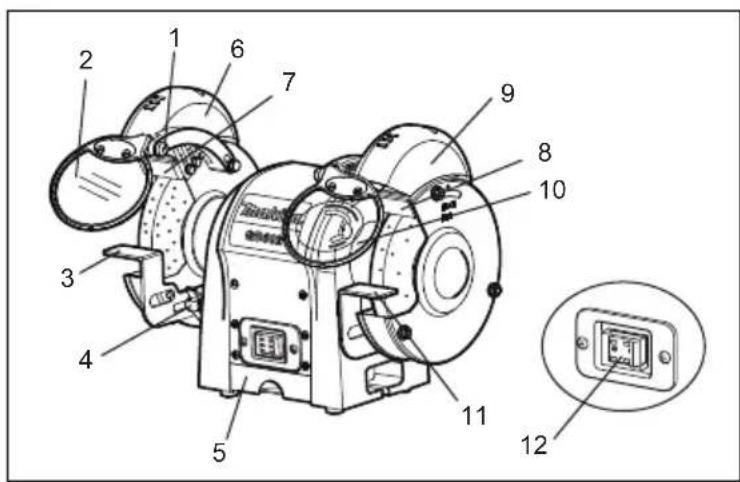

GB602/GB801 (Şekil 3)

olmadan çalıştırmak ciddi yaralanmalara neden olabilir. Güvenlik kalkanı kalkmışken taşlama yapmayın; kendi güvenliğiniz için daima koruyucu gözlük takın.

İŞ PARÇASI DAYANAĞI

İş parçası dayanakları, çarkın aşınmasını telafi etmek üzere birbirlerinden bağımsız olarak ayarlanabilir.

Taşlama yapmadan önce, iş parçası dayanaklarının düzgün ayarlandığından emin olun. Taşlanacak nesne, genellikle taşlama çarkının merkezinden biraz yukarıda işlenir.

Çarkla iş parçası arasındaki mesafeyi 1,6 mm veya daha az olarak ayarlayın, çünkü çark kullanıldıkça çapı düşer.

Sabit olarak monte edilmiş bir iş lambası, iş alanını otomatik olarak aydınlatarak daha emniyetli ve daha kesin bir taşlama ve bileme sağlar.

SOĞUTMA TEPSİSİ

Taşlama yaparken, metal nesneler çabucak isınır. Nesneyi çarkın üzerinde ileri geri hareket ettirmek ve taşlama makinesinin Soğutma Tepsisini kullanarak nesneyi sık sık soğutmak önemlidir.

1. Ayarlanabilir topuz
2. Güvenlik göz kalkanı
3. İş parçası dayanağı (sol)
4. Ayar kolu
5. Soğutma tepisi
6. Otomatik AÇMA (iş lambası)
7. Kivilcim saptirici (sol)
8. Kivilcim saptirici (sağ)
9. Lamba kapağı
10. Büyüteçli güvenlik göz kalkanı
11. İş parçası dayanağı (sağ)

12. Güç anahtarı

13. Ayarlanabilir topuz

14. Güvenlik göz kalkanı
15. Testere bıçağı bileme kiti
16. Ayar kolu
17. Soğutma tepisi
18. Otomatik AÇMA (iş lambası)
19. Kivilcim saptirici (sol)
20. Kivilcim saptirici (sağ)
21. Lamba kapağı
22. Büyüteçli güvenlik göz kalkanı
23. İş parçası dayanağı (sağ)
24. Güç anahtarı

MONTAJ

GÜVENLİK GÖZ KALKANLARININ TAKILMASI

Bkz. Şekil 5-6

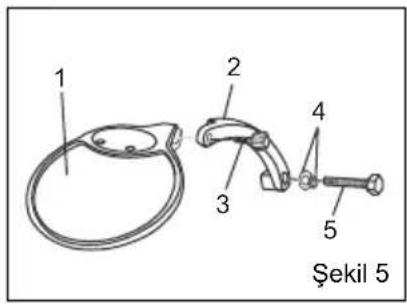

1 2 3 4 5 Şekil 5

1. Güvenlik göz kalkanı
2. Göz kalkanı montaj kolu
3. Ayarlanabilir topuz
4. Pul
5. Altigen civata

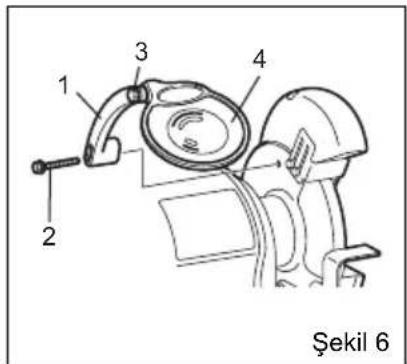

1 2 3 4 Şekil 6

1. Göz kalkanı montaj kolu
2. Altigen civata
3. Ayarlanabilir topuz
4. Güvenlik göz kalkanı

Sol ve sağ göz kalkanı montaj kolunu kıskaç Kelepçeleri, altıgen civataları (M6 X 30 mm) ve pulları (6 mm) kullanarak çark koruyucularının içine monte edin.

Hangi göz kalkanı kolunun taşlayıcının soluna, hangi göz kalkanı kolunun taşlayıcının sağına monte edildiğini belirlemek için resmi kılavuz olarak kullanın.

Göz kalkanı montaj kolları yerlerine sıkıca takılınca, kalkan kelepçesini göz kalkanı montaj koluna doğru kaydırın.

Ayarlanabilir topuzu, güvenlik göz kalkanı kolayca kaldırılabilecek ve alçaltılabilecek gevşeklikte sıkın.

UYARI:

Yaralanmaları önlemek için, güvenlik göz kalkanları ve kıvılcım saptırıcılar yerlerine düzgün biçimde yerleştirilmedikçe, taşlama tezgahını asla çalıştırmayın.

İŞ PARÇASI DAYANAĞI

GB602/GB801/GB602W

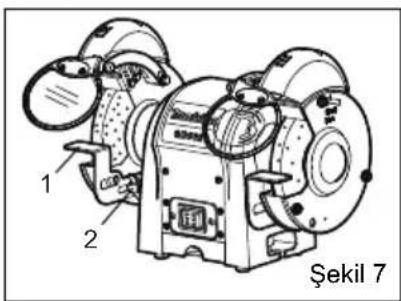

Bkz. Şekil 7

1 2 Şekil 7

1. İş parçası dayanağı kelepçesi
2. Ayar kolu

İş parçası dayanaklarını iki adet altıgen civata ile iş parçası dayanağı kelepçesine takın.

Civataları sıkmadan önce, Taşlama çarkı ile iş parçası dayanağı arasındaki boşluğu en fazla 1,6 mm olacak şekilde ayarlayın.

İyice sıkın.

yalnızca GB602W

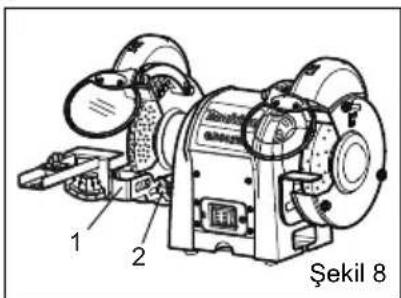

Şekil 8 1 2

1. İş parçası dayanağı
2. Ayar kolu

Bıçak iş parçası dayanaklarını iki adet altıgen civata ile iş parçası dayanağı kelepçesine takın.

Civataları sıkmadan önce, Taşlama çarkı ile iş parçası dayanağı arasındaki boşluğu en fazla 1,6 mm olacak şekilde ayarlayın.

lyice sıkın.

KULLANIM

TEMEL ÇALIŞTIRMA

UYARI:

Elektrikli aleti çalıştırırken veya tozları üflerken mutlaka koruyucu gözlük ya da kenar korumalı koruyucu gözlük takın. Çalışma tozlu oluyorsa, toz maskesi takın.

Verimli ve tasarlandığı şekilde çalışmak için aletlerinizin keskin kalması gerekir. Kör aletler kazalara neden olabilir ve olur.

Taşlama tezgahları, keski, planya bıçakları, makas, vs. gibi aletleri bilemek ve pas ya da korozyonu çıkarmak için idealdir.

UYARI:

Alüminyumdan yapılmış herhangi bir şeyi bilemeyin veya taşlamayın.

Taşlayıcılar materyalleri çok hızlı bir şekilde çıkardığından, verimli bir taşlamanın anahtarı basınçtır.

Bir aleti bilemenin ve aşırı ısınmayı önlemenin doğru yolu şudur:

■ Aleti iş parçası dayanağı üzerinde çarka doğru sıkı bir şekilde tutun.
■ Nesneyi sabit hareketle ve eşit adımlarla hareket ettirerek tutun.
■ Aleti asla taşlama çarkına bastırarak zorlamayın.

■ Bir soğutma tepsisi kullanarak ya da bir tas su ile aleti soğuk tutun.
■ Taşlama çarkı, bilenmekte olan nesnenin "içine" doğru dönmelidir.

NOT:

Aşırı baskı alete hasar verebilir, motorun aşırı ısınmasına neden olabilir ve taşlama çarkını vaktinden önce aşındırabilir.

UYARI:

Soğuk bir çark üzerine aşırı baskı uygulamak çarkın çatlamasına neden olur.

yalnızca GB602W

Testere bıçağı bileme kitinin takılması

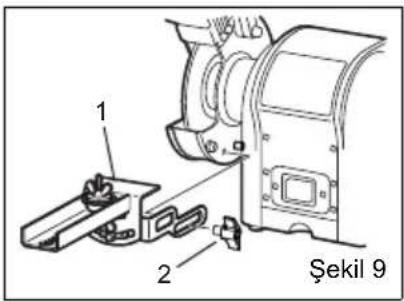

1 2 Şekil 9

1. Testere bıçağı bileme kiti
2. Ayar kolu

- Testere bıçağı bileme kitini Şekil 9'deki gibi birleştirin ve takın. Kullanmadan önce, yerine iyice sabitlendiğinden emin olun.

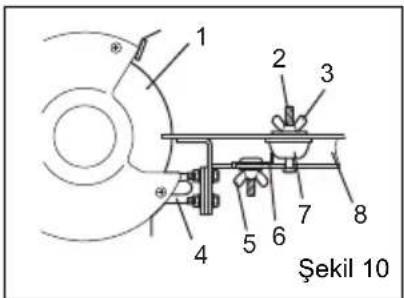

Şekil 10

1. Taşlama çarkı
2. Vida
3. Kelebek somun A
4. Alet dayanağı tutucusu
5. Kelebek somun B
6. Stoper
7. Tutucu B
8. Alet dayanağı

Testere bıçağını A ve B tutucuları arasına yerleştirin. Sonra, bu grubu kelebek somunu A ile vidaya sabitleyin.

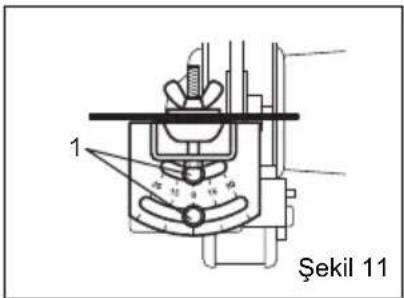

Şekil 11

1. Altigen civata

Gönyeli skala levhasındaki altıgen civatalar gevşetilerek açı ayarı yapılabilir. Açıyı ayarladıktan sonra, altıgen civataları iyice sıkın.

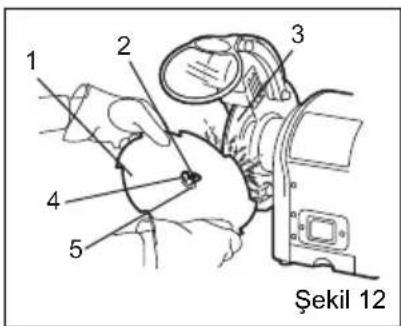

1 2 3 4 5 Şekil 12

1. Testere bıçağı
2. Vida
3. Taşlama çarkı
4. Kelebek somun A
5. Tutucu A

Kelebek somunu B'yi gevşetip, tutucu B'yi kaydırarak testere bıçağı dişleri arasındaki "açıklık" veya yuvanın çarkın kenariyla temas etmesini sağlayın. Stoperi kaydırarak tutucu B ile temas etmesini sağlayın ve kelebek somunu B'yi iyice sıkın.

UYARI:

Herhangi bir montaj veya ayar yaparken taşlama tezgahının fişini mutlaka güç kaynağından çekin.

Aksi takdirde, alet yanlışlıkla çalıştırılabilir ve ciddi yaralanmalar meydana gelebilir.

ÇARKIN DEĞİŞTİRİLMESİ

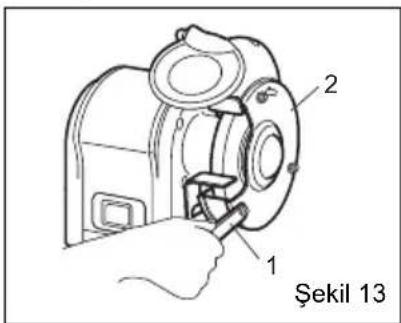

Bkz. Şekil 13

Taşlama çarkını değiştirmeniz gerekiyorsa, en az taşlama aletinin veri plakasında belirtilen "yüksüz hız" devri kadar yüksek bir güvenli çalışma hızına sahip ve SAA'ya uygunluk işareti taşıyan bir çark alın.

Taşlama çarkını değiştirmek için somunları gevşeterek çarkın kapağını çıkarın.

Çark somununu sol tarafta saat yönünde, sağ taraf kullanımı içinse saat yönünün tersine doğru gevşetin. Dış flanşı ve taşlama çarkını çıkarın. Yeni bir taşlama çarkı takmak için yukarıdaki prosedürü tersten uygulayın.

Taşlama çarkı ile dış flanşın iğ miline düzgünce oturduğundan emin olun.

2 1 Şekil 13

1. Anahtar
2. Çark kapağı

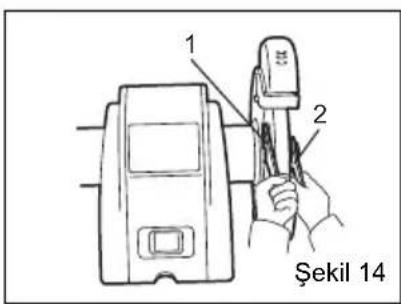

1 2 Şekil 14

1. Anahtar 13

2. Anahtar 19

yalnızca GB801

1. Anahtar 17

2. Anahtar 24

BAKIM

UYARI:

Servis yaparken yalnızca yedek parçaları kullanın. Başka parçaların kullanılması tehlikeye ve ürünün hasar görmesine yol açabilir.

GENEL

Taşlama tezgahını temiz tutun. Çalışma parçaları üzerindeki ve taşlama tezgahı altındaki tozları sık sık alın. Taşlama tezgahının düzgün çalıştığından emin olun. Vidaların, somunların ve civataların sıkılığını kontrol edin.

UZATMA KABLOLARI

Her türlü uzatma kablosu kullanımı bir miktar güç kaybına neden olur. Bu kaybı asgari düzeyde tutmak ve aletin aşırın ısınmasını önlemek için aletinçekeceği akımı taşıyacak kapasitede bir uzatma kablosu kullanın.

Uzunluğu 8 metre veya daha kısa olan bir uzatma kablosu için en az 16 AWG (tel ölçeği boyutu) tavsiye edilir. Dışarıda çalışırken, açık havada kullanıma uygun bir uzatma kablosu kullanın. Kablo ceketi WA işaretli olacaktır.

UYARI:

Uzatma kablolarını her kullanım öncesi kontrol edin. Hasarlı ise, derhal değiştirin. Hasarlı kabloya temas edildiğinde ciddi yaralanmalara yol açabilecek elektrik çarpması söz konusu olduğundan, aleti hasarlı kabloyla kullanmayın.

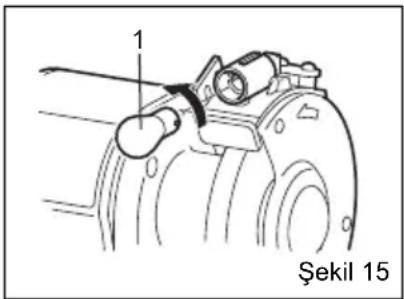

İŞ LAMBASI AMPULÜNÜN DEĞİŞTİRİLMESİ

Lamba ampulü eskiyip çalışmadığı zaman, lamba kapağını sabitleyen vidaları sökün, sonra ampulü yavaşça içeri doğru itip saat yönünün tersine çevirerek duydan çıkarın. Yedek parçalar için bayinizle görüşün. Lamba ampulünü değiştirmek için yavaşça yuvaya itin ve saat yönünde çevirin, sonra lamba kapağını, işlemi tersten uygulayarak takın.

ÇARK DÜZELTME ALETİ (Aksesuar)

Çarkı keskinleştirmek veya yüzey düzeltmesini yapmak için çarka düzeltme işlemi uygulanır.

Taşlama tezgahı iş parçası dayanağını dar bir açıya getirin ve çark düzeltme aletini buna dayayın. Motoru çalıştırıp çarkı tam hızla döndürmeden önce taşlama çarkıyla herhangi bir temasta bulunmayın. Düzeltme aletini, dönmekte olan çarka bir kapma hissedinceye kadar hafifçe bastırın, sonra çarkın kenarından içeriye doğru yavaşça hareket ettirin. Küçük bir kapma ve birçok geçiş, büyük bir kapma ve tek geçişten daha iyidir. Dikkatli çalışın; düzeliciyi iş parçası dayanağı üzerinde sıkı tutun. Taşlama çarkına aşırı baskı uygulamayın. Bu tekniği iyice öğreninceye kadar yavaş ilerleyin.

SORUN GİDERME

Bu bölümde, çalıştırma sırasında en çok karşılaşılan sorunlar ve bunlarla ilgili neler yapılabileceği verilmiştir. Makinenin fişini çekip, tüm hareketli parçalar tamamen durmadıkça herhangi bir ayarlama yapmayın.

BELİRTİ	OLASI NEDEN	DÜZELTİCİ EYLEM
Motor çalışmıyor.	1. Düşük voltaj.2. Motorda açık devre veya gevşek bağlantı.	1. Voltaj uygunluğu için güç hattını kontrol edin.2. Gevşek ve açık bağlantılar için motor üzerindeki tüm kablo bağlantılarını kontrol edin.
Motor çalışmıyor; sigortalar veya devre kesiciler atıyor	1. Kablo içinde veya fişte kısa devre.2. Motorda kısa devre veya gevşek bağlantı.	1. Kablo fişinde hasarlı yalıtım ve kısa devreli tel kontrolü yapın.2. Gevşek ve kısa devreli terminaller ya da aşınmış yalıtım için motordaki tüm bağlantıları kontrol edin.3. Doğru sigortaları veya devre kesicileri takın.
Motor aşırı ısınıyor.	Motora aşırı yük binmiş.	Motor yükünü azaltın.
Motor tekliyor (sigortaların atmasına veya devrenin triplenmesine neden oluyor)	1. Motorda kısa devre veya gevşek bağlantı.2. Düşük voltaj.3. Güç hattında yanlış sigortalar veya devre kesiciler var.4. Motora aşırı yük binmiş.	1. Gevşek ve kısa devreli terminaller ya da aşınmış yalıtım için motordaki bağlantıları kontrol edin.2. Düşük voltaj koşullarını düzeltin.3. Doğru sigortaları veya devre kesicileri takın.4. Motor yükünü azaltın.
Çalışırken makine yavaşılıyor.	Kesme derinliği çok fazla.	İş parçasının çarka giriş hareketinin hızını yavaşlatın.
İş parçası yüzeyinde dalgalanma var.	1. Makinenin sert bir yüzeye sıkıca sabitlendiğinden emin olun.2. İş parçasını sıkıca tutabilmek için bir tutma aleti kullanın.3. Taşlama çarkını düzeltin.4. Daha yumuşak çark kullanın veya ilerletme hızını düşürün.
İş parçası yüzeyinde çizgiler var.	1. Çark yüzeyinde yabancı maddeler.2. İş parçası sıkıca tutulmamış.	1. Taşlama çarkını düzeltin.2. İş parçasını sıkıca tutabilmek için bir tutma aleti kullanın.
İş parçasında yanık lekeleri veya çatlaklar var.	1. Uygun olmayan taşlama çarkı tipi.2. Uygun olmayan ilerletme hızı.3. Soğtuma sıvısı gerekiyor.	1. Daha yumuşak stilli veya daha kaba kumlu bir çarkı deneyin.2. İş parçasının çarka giriş hareketinin hızını yavaşlatın.3. İsteğe bağlı soğutma sistemini ekleyin veya soğutma sıvısını elle verin.
Çark çabucak körleşiyor, kumlar dökülüyor.	1. Kesme derinliği çok fazla.2. Çark materyale göre çok yumuşak Daha sert yüzeyli çark seçin.3. Çarkın çapı çok küçük.4. Çark yüzeyi düzgünlüğü kötü.5. Bozuk çark yüzeyi.	1. İş parçasının çarka giriş hareketinin hızını yavaşlatın.2. Çark mateyale göre çok sert. Daha yumuşak yüzeyli çark seçin.3. Çarkı değiştirin.4. Çark yüzeyini düzeltin.5. Taşlama çarkı üreticisine danışın.
Çark sıkışıyor ve iş parçasında yanık izleri var.	1. Çark çok sert.2. İlerletme hızı çok yavaş.3. Çark yüzeyi düzgünlüğü kötü.4. Soğ tuma sıvısı gerekiyor.	1. Daha yumuşak yüzeyli çark seçin.2. İş parçasının çarka giriş hareketinin hızını artırın.3. Çark yüzeyini düzeltin.4. İsteğe bağlı soğutma sistemini ekleyin veya soğutma sıvısını elle verin.

Sadece Avrupa ülkeleri için

Gürültü

Tipik A ağırlıklı gürültü seviyeleri:

Ses basinci seviyesi ( L_pA ): GB602: 78,1 dB (A),

GB602W: 78,1 dB (A), GB801: 78,8 dB (A)

Belirsizlik (K) 3,0 dB (A)

Koruyucu kulaklık kullanın.

Yalnızca Avrupa ülkeleri için

AT Uygunluk Beyani

AT uygunluk beyanı bu kullanım kılavuzunun Ek A'sında verilmiştir.
