SOLIX Solarbank E1600 - Powerbank Anker - Gratis gebruiksaanwijzing en handleiding

Producttype	Externe zonnebatterij
Merk	Anker
Model	SOLIX Solarbank E1600
Accucapaciteit	1600 Wh
Accutype	LiFePO4 (Lithium-ijzerfosfaat)
Afmetingen (L × B × H)	420 × 232 × 240 mm
Gewicht	20 kg
Beschermingsgraad	IP65 (stof- en spatwaterdicht)
Connectiviteit	Bluetooth 4.0, Wi-Fi 2,4 GHz
Ingangspoorten (PV)	MC4 × 2 (zonne-ingang)
Uitgangspoorten (PV)	MC4 × 1 (uitgang naar micro-omvormer)
Maximaal ingangsvermogen	800 W (30 A max, 11-60 V CC)
Nominaal uitgangsvermogen	800 W (30 A max, 11-60 V CC)
Laadtemperatuur	0 °C tot 55 °C
Ontlaadtemperatuur	-20 °C tot 55 °C
Garantie	10 jaar
Belangrijkste functies	Opslag van zonne-energie, cascade mogelijk (tot 2 eenheden voor 3200 Wh), bediening via Anker-app, energieplanning
Onderhoud en reiniging	Reinigen met een katoenen doek en water. Opslaan op een vlakke ondergrond. Bij langdurige opslag elke 3 maanden opladen/ontladen (20% tot 80%)
Veiligheid	Niet demonteren, niet blootstellen aan vuur of temperaturen >130 °C, niet onderdompelen, gebruiken in een geventileerde ruimte
Onderdelen en repareerbaarheid	Onderdelen beschikbaar via Anker-klantenservice. Reparaties alleen door een gekwalificeerde technicus
Algemene informatie	Zwaar gewicht (20 kg), niet gebruiken aan boord van een vliegtuig. Conform EU-richtlijnen 2014/53 en 2011/65.

Veelgestelde vragen - SOLIX Solarbank E1600 Anker

Kan de Solarbank tegelijkertijd worden opgeladen en ontladen?

Nee, de Solarbank gebruikt dezelfde poort voor in- en uitgang, dus kan niet tegelijkertijd worden opgeladen en ontladen.

Kan ik zonnepanelen van andere merken gebruiken met de Solarbank?

Ja, op voorwaarde dat ze voldoen aan de specificaties: totale PV-spanning (Vcc) tussen 30 en 55 V, kortsluitstroom (Isc) max 36 A, maximale ingangsspanning 60 V DC.

Hoe installeer ik de Solarbank op een balkon?

U kunt hem op een harde, vlakke vloer plaatsen of aan de muur bevestigen met optionele beugels (apart te koop via QR-code). Bij frequente overstromingen de verhogen om storingen te voorkomen.

Wat is de levensduur van de accu en hoe onderhoud ik deze?

De accu is LiFePO4, 10 jaar garantie. Voor langdurige opslag, laad tot 80% en ontlaad elke 3 maanden tot 20%. Reinigen met een katoenen doek en water.

Kan ik twee Solarbanks met elkaar verbinden?

Ja, u kunt maximaal twee Solarbanks in cascade zetten om de capaciteit te verdubbelen tot 3200 Wh. Volg het schema in de handleiding om ze correct aan te sluiten.

Hoe zet ik de Solarbank aan en uit?

Druk 2 seconden op de aan/uit-knop om in of uit te schakelen. Bij inschakelen knippert het statuslampje wit en het iCo-lampje knippert drie keer groen.

Wat betekent het knipperende rode lampje?

Een knipperend rood lampje geeft een storingswaarschuwing aan. Raadpleeg de handleiding voor corrigerende maatregelen of neem contact op met de klantenservice.

Is de Solarbank waterdicht?

Ja, hij heeft IP65-classificatie, wat betekent dat hij bestand is tegen stof en spatwater. Dompel hem echter niet onder in water.

Wat is de garantie van de Solarbank?

Anker biedt 10 jaar garantie op de Solarbank E1600, op voorwaarde van gebruik volgens de instructies.

Kan ik de Solarbank zonder internetverbinding gebruiken?

Ja, maar de externe functies zoals monitoring en energieplanning vereisen een Wi-Fi- of Bluetooth-verbinding. Zonder internet knippert het iCo-lampje groen.

GEBRUIKSAANWIJZING SOLIX Solarbank E1600 Anker

Wat zit er in de doos

Moersleutel voor het verwijderen van MC4-connectoren

Handleiding

Overzicht

Productoverzicht

1 Aan/uit-knop LED-voedingsstatus	2
3 IoT-knop IoT status LED	4
5 MC4-poorten voor PV-ingang 1 MC4-poorten voor PV-ingang 2
7 MC4-poorten voor PV-uitycar

Knoppen

Knop Actie Functie
	2 seconden ingedrukt houden Zet Solarbank aan
	2 seconden ingedrukt houden Zet Solarbank uit
	Eenmaal drukken wanneer ingeschakeld	Controleer het huidige batterijnivou
	Druk cón koor Internetverbinding uitschakelen
	2 seconden ingedrukt houden Internetverbinding uitschakelen
	7 seconden ingedrukt houden Blueooth en Wi-Fi resetten
	Minimaal 15 seconden tegelijkertijd indrukken	Solarbank resetten

LED Gids

Led Weergave Status
	'Ademt wit Batterij wordt opgeladen
	Brandt wit Huidig batterijniveau
	Knippert groen	Verbinding met internet verbroken
	Brandt groen Verbonden met internet
	Lampje uit Verbinding uitgeschakeld
	Knippert rood Waarschuwing voor storing

Installeer uw Solarbank

Optie A: Plaats uw Solarbank op een harde, vlakke vloer,

Optie B: Monteer uw Solarbank aan een stevige betonnen muur met behulp van extra montagebeugels"

* Scan de QR-code om montagebeugels te kopen.

Kabels aansluiten

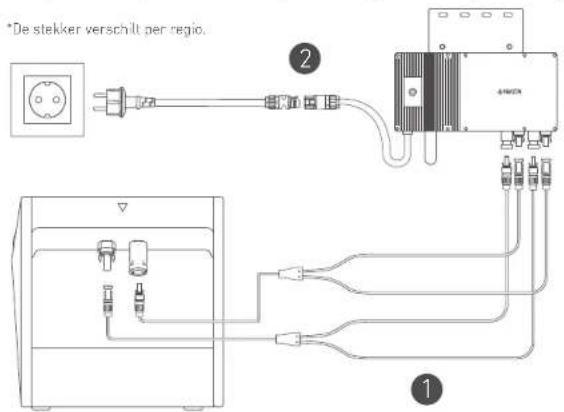

Enkele Solarbank

1. Suit de Solarbank aan op de micro-omvormer met behulp van de megeleverde MC4 Y uitvoerkabels.
2. Suit de micro-omvormer aan op een thuisstopcontact met behulp van de originele kabel.

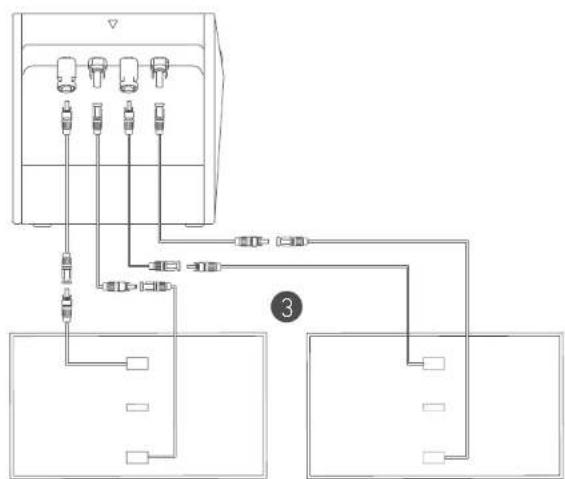

3. Suits de zonnepanelen aan op Solarbank met behulp van de meegeleverde zonnepaneelverlengkabels.


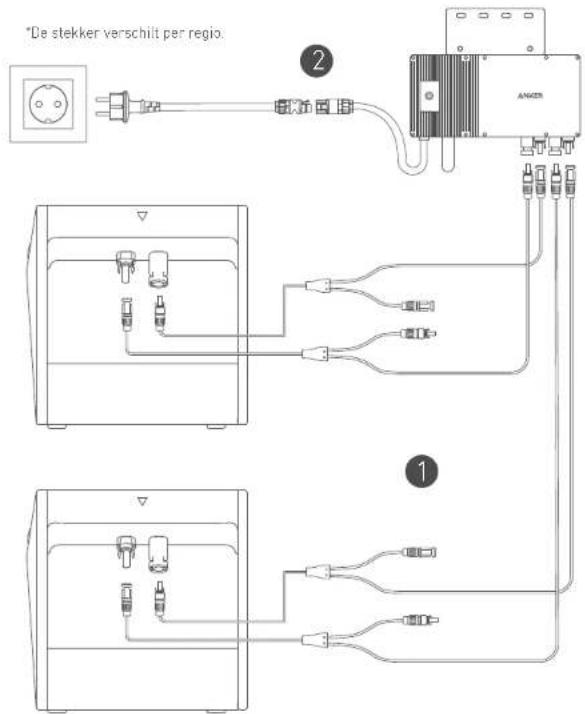

Cascaded Solarbanks

Slechts twee Solarbanks kunnen worden gekoppeld om de capaciteit te verdubbelen tot 3.200 Wh.
1. Verbind eike Solarbank met de micro-omvormer met behulp van de meegeleverde MC4 Y-uitvoerkabels. 2. Sluit de micro-omvormer aan op een thuisstepcontact met behulp van de originele kabel.

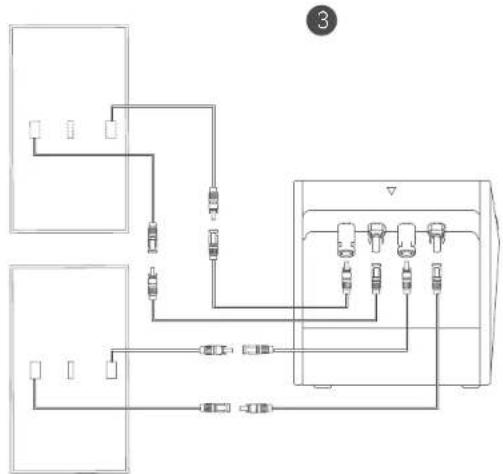

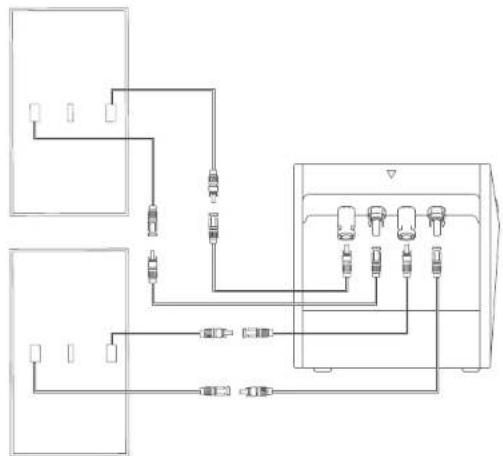

3. Sluit zonnepanelen aan op Solarbanks met behulp van de meegeleverde veriengkabels voor zonnepanelen.

Vóór het aansluiten van kabels, zorg ervoor dat de micro-omvormer, zonnepanelen en het thuisnetwerk osgekoppeld en dat Solabank is uitgeschakeld.

Gebruikmakend van uw Solarbank

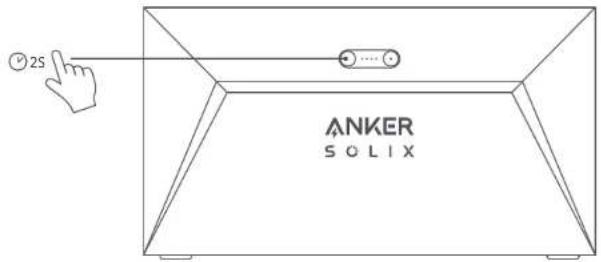

Inschakelen

Druk gedurende 2 seconden op de aan/uit knop om je Solarbank in te schakelen. Wanneer ingeschakeld, zal de LED voor de stroomstatus drie keer gelijktijdig wit knipperen en de lot-status LED zal drie keer gelijktijdig groen knipperen.

Anker App voor Slimme Controle

Download de Anker-app om volledige functionaliteit van je Solarbank te krijgen.

1. Download de Anker-app vanuit de App Store (voor iOS-apparaten) of Google Play (voor Android-apparaten), of door de QR-code te scannen. Meld u na het installeren van de app aan voor een account.

1. Valg de instructies op het scherm om het instellen te valtogien.

2. Maak verbinding met internet: Verbind uw Solarbank met het internet via Wi-Fi 2.4GHz of Bluetooth 4.0 om op afstand te communiceren met uw thuisinstallatie.

3. Stel een thuissysteem in: Maak een thuissysteem aan of sluit u aan bij een bestaand systeem, zodat u de energiestroom kunt monitoren en een energieplan voor uw huis kunt maken.
4. Energie overdragen: Pas je energieverbruik en opslagvoorkeuren aan per periode.
5. Controleer energlegegevens: Krijg inzicht in de energieopwekking, georuk en opslag van uw systeem met energiegrafieken.

Opslag en onderhoud

Volg voor optimale prestaties de onderstaande instructies om uw Solarbank regelmatig op te slaan en te onderhouden.

- Houd het product op een vlakke ondergrond tijdens gebruik, opladen en opslag.

• Gebruik een katoenen doek en water om schoon te maken. Gebruik geen staalwol of andere harde materialen voor het reinigen.
• Voor langdurige opslag moet u de Solarbank eens in de 3 maanden opladen en ontladen (ontlaad de Solarbank tot 20% en laad hem daarna weer op tot 80%).

Veelgestelde vragen

Kan Solarbank tegelijkertijd worden opgeladen en ontladen?

Nee, Solarbank gebruikt dezelfde poort voor zowel de invoer- als uitvoeraansluitingen.

Q2: Kan Solarbank worden opgeladen met zonnepanelen van een ander merk?

Ja. Gebruik alstublieft zonnepanelen die voldoen aan de volgende specificaties voor het opladen.

Het wordt aanbevolen dat de totale PV Voc (open-circuit spanning) tussen 30-55V ligt.

PV Isc (kortsluitstroom): 36A maximaal Ingangsspanning: 60VDC maximaal

Q3: Hoe kan ik de levensduur van mijn Solarbank die op de vloer is gemonteerd verlengen of beter onderhouden?

Als uw balkon vaak overstroomt, raden wij aan om uw Solarbank te verhogen. Dit zal storingen voorkomen als gevolg van langdurig weken.

Specifications

Specificaties zijn onderhevig aan verandering zonder kennisgeving.

Capaciteit 1600Wh
Batterijtype LiFePO4
Draadlocos type Bluetooth, 2.4 GHz Wi-Fi
Ingangspoort MC4
Ingangsvermogen (opladen) 800W maximaal
Ingangsstroom 30A maximaal (15A × 2)
*Spanningsbereik 11-60VDC
Uitvoerpoort MC4
Beoordeeld uitgangsvermogen (ontladen)	800W maximaal
Uitgangsstroom 30A maximaal
*Nominaal spanningsbereik 11-60VDC
Oplaadtemperatuur 0-55	°C
Ontlaadtemperatuur -20-55	°C
Afmetingen 420×232×240mm
Gewicht 20 kg
Waterdichtheidsclassificatie	IP65
Garantie	10 jaar

*Gezien het vermogen en de spanningsschormelingen van de zonnepanelen en om de bedrijfsspanning van de microomvormer aan te passen, wordt aanbevolen dat de totale PV Voc (open circuitspanning) tussen 30-55V ligt.

Veiligheidsinformatie

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Lees alle instructies voordat u dit product gebruikt. Breng geen wijzigingen aan en maak geen instellingen die niet in deze handleiding worden beschreven. Indien lichamelijk letsel, het verlies van gegevens of schade wordt veroorzaakt door het niet opvolgen van instructies, is de garantie niet van toepassing.

- Om het risico op letsel te verminderen, is nauw toezicht noodzakelijk wanneer het product in de buurt van kinderen wordt gebruikt.

• Steek geen vingers of handen in het product.
• Het gebruik van een hulpstuk dat niet wordt aanbevolen of verkocht door de fabrikant van het product, kan leiden tot brand, elektrische schokken of verwondingen bij personen.
• Om het risico op beschadiging van de elektrische stekker en snoer te verminderen, dient u bij het loskoppelen van het product de stekker uit het stopcontact te trekken in plaats van aan het snoer te trekken.
• Gebruik het product niet buiten de specificaties voor het uitgangsvermogen. Overbelasting van uitgangen boven de nominale waarde kan leiden tot brandgevaar of letsel bij personen.
• Gebruik het product of de bijlage niet als deze beschadigd of gewijzigd is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen en dit kan leiden tot brand, explosies of risico op letse
• Gebruik het product niet als de snoer of stekker beschadigd is, of als de uitvoerkabel beschadigd is.
• Demonteer het product niet. Breng het naar een gekwalificeerde servicemedewerker wanneer er service of reparatie nodig is. Onjuiste montage kan leiden tot brand of elektrische schokken.
• Stel het product niet bloot aan vuur of hoge temperaturen. Blootsstelling aan vuur of temperaturen boven 130°C kan een explosie veroorzaken.
• Om het risico op elektrische schokken te verminderen, moet u de stekker van de voedingsadapter uit het stopcontact halen voordat u enige voorgeschreven onderhoudswerkzaamheden uitvoert.
• Laat onderhoud alleen uitvoeren door een gekwalificeerde onderhoudsmonteur met uitsluitend identieke vervangende onderdelen. Zo kan de veiligheid van het product behouden blijven.
• Bij het opladen van een apparaat kan het product warm aanvoelen. Dit is een normale werkingstoestand en mag geen reden tot bezorgdheid zijn.
• Werk tijdens het opladen van de interne batterij in een goed geventileerde ruimte en beperk de ventilatie op geen enkele manier.
• Reinig het product niet met schadelijke chemicaliën of reinigingsmiddelen.
• Verkeerd gebruik, het product laten vallen en overmatige kracht kunnen het product beschadigen.
• Als u secundaire cellen of batterijen weggooit, houd de cellen of batterijen van verschillende elektrochemische systemen dan gescheiden van elkaar.
• Gebruik of bewaar dit product niet in direct zonlicht gedurende een lange periode, zoals in een auto, laadruimte of enige andere plaats waar het wordt blootgesteld aan hoge temperaturen. Als u dit wel doet, kan het product defect raken, verslechteren of warmte produceren.
• Onderhoud van batterijen moet worden uitgevoerd door of onder toezicht van personeel dat kennis heeft van batterijen en de vereiste voorzorgsmaatregelen.
• Gebruik dit product niet in de buurt van sterke statische elektriciteit of sterke magnetische velden.
• Stel dit product niet bloot aan ontvlambare, explosieve gassen of rook.
  • Sta niet op het product.
• Dompel het product niet onder in water. Als het product per ongeluk in het water valt, plaats het dan op een veilige, open plek en houd het weg van vuur totdat het volledig droog is.

Algemene instructies met betrekking tot het verwijderen en installeren van batterijen.

• Bij het vervangen van batterijen, vervang met hetzelfde type en aantal batterijen of batteriipakketten.
• Gooi batterijen niet in het vuur. De batterijen kunnen exploderen.

• Open of beschadig batterijen niet. Vrijgekomen elektrolyten kunnen giftig zijn en zijn schadelijk voor de huid en ogen.

• Een batterij kan een risico op elektrische schok en hoge kortsluitstroom vormen. Neem de volgende voorzorgsmaatregelen in acht bij het werken aan batterijen:
  a) Verwijder horloges, ringen of andere metalen voorwerpen.
  b) Gebruik gereedschap met geïsoleerde handvatten.
  c) Draag rubberen handschoenen en laarzen
  d) Leg geen gereedschap of metalen onderdelen bovenop batterijen.
  e) Koppel de laadbron los voordat u de batterijaansluitingen aansluit of loskoppelt.
  Bepaal of de batterij per ongeluk geaard is. Indien per ongeluk geaard verwijder de bron van de aarde. Contact met een geaarde batterij kan leiden tot elektrische schokken. De kans op zoin schok kan worden verminderd als dergelijke gronden worden verwijderd tijdens installatie en onderhoud Ivan toepassing op apparatuur en externe baterijvoedingen zonder geaard voedingscircuitl.

• Het vervangen van een batterij door een verkeerd type kan veiligheidsmaatregelen teniet doen en gevaar creëren.
• Verwijdering van de batterij/het product in een vuur, een hete oven of een andere bron van aanzienlijke hitte, of door de batterij/het product mechanisch te pletten of te snijden, kan leiden tot een explosie;
• Het achterlaten van de batterij/het product in een extreem hete omgeving kan leiden tot een explosie of lekkage van ontvlambare vlceistoffen of gassen;
• Het blootstellen van de batterij/het product aan extreem lage luchtdruk kan leiden tot een explosie of lekkage van ontvlambare vloeistoffen of gassen.

Waarschuwing:

LET OP: RISICO OP EXPLOSIE ALS DE BATTERIJ WORDT VERVANGEN DOOR EEN ONJUIST TYPE. GOOD GEBRUIKTE BATTERIJEN WEG VOLGENS DE INSTRUCTIES.

Let op

Niet toegestaan in vliegtuigen.

Verklaring van Overeenstemming

Hierbij verklaart Anker Innovations Limited dat dit product voldoet aan de richtlijnen 2014/53/EU & 2011/65/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: https://www.anker.com.

De volgende importeur is de verantwoordelijke partij (contactpartij voor EU):

Dit symbool betekent dat dit product niet mag worden weggegooid als huishoudelijk afval en moet worden ingelevere bij een daarvoor bestemd inzamelpunt voor recycling. Een juiste afvoer en recycling helpt bij het beschermen van natuurlijke huitoprennen, de gezondheid van de mens en het milieu. Neem voor meer informatie over de verwijdering en recycling van dit product contact op met uw gemeente, het afvalverwijderingsbedrijf of de winkel waar u dit product hebt gekocht.

Bluetooth

Het Bluetooth®-woordmerk en -logo's zijn geregistreerde handelsmerken die eigendom zijn van Bluetooth SIG, Inc. en elk gebruik van dergelijke merken door Anker Innovations Limited is onder licentie. Andere handelsmerken en handelsnamen zijn eigendom van de desbetreffende eigenaren.
