MANUALE UTENTE SOLIX Solarbank E1600 Anker

Instale su Solarbank

Contenuto della confezione

Cavo di uscita MC4 Y ×2

Cavo di prolunga del pannello solare ×4

connettor MC4

Manuale utenteChiave per la rimozi

Panoramica
Panoramica del prodotto

① ② ③ ④ ANKER SOLIX

1 Pulsante di accensione LED di stato dell'ali	2 pentazione
3 pulsante IoT LED di stato IoT	4
5 porte MC4 per l'ingresso PV 1 porte MC4	6 l'ingresso PV 2
7 porte MC4 per l'uscita PV

Comandi a pulsante

Pulsante Azione Funzione
	Premere per 2 secondi Accendere la Solarbank
	Premere per 2 secondi Spegnere la Solarbank
	Premere una volta quando è accesso	Verificare il livello attuale della batteria
	Premere una volta	Attivare la connessione ad Internet
	Premere per 2 secondi	Disattivare la connessione ad Internet
	Premere per 7 secondi Ripristinare il Bluetooth e il Wi-Fi
	Premere contemporaneamente per almeno 15 secondi	Resettare la Solarbank

Guida LED

LED Indicazione Stato
	Emissione luce bianca in carica
	Bianco fisso Livello attuale della batteria
	Verde lampeggiante Disconnesso da Internet
	Verde fisso Connesso a Internet
	Sola spenta Connessione disattivato
	Rosso lampeggiante Avviso di mal funzionamento

Installate la vostra Solarbank

Opzione A: Posizionate la vostra Solarbank su un pavimento rigido e piano.

Opzione B. Montale la vostra Solarbank su una solida parete di cemento utilizzando le staffe di montaggio aggiuntive*.

ANAGER 4.416 ×1m / 3.28B

* Per acquistare le staffe di montaggio, scansionare il codice QR.

Collegate i cavi

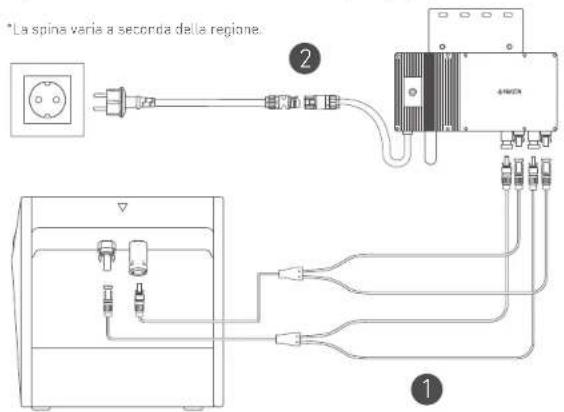

Solarbank singola

1. Collegiate la Solarbank al microinverter utilizzando i cavi di uscita MC4 Y in dotazione.
2. Collegiate il microinverter ad una presa di casa utilizzando il cavo originale.

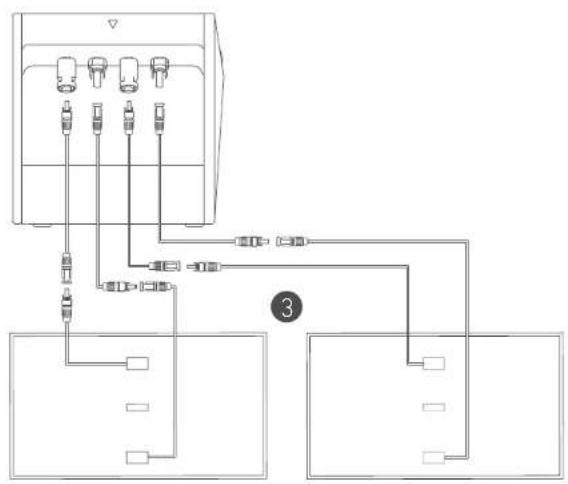

3. Collegiate i pannelli solari alla Solarbank utilizzando i cavi di prolunga per pannelli solari inclusi.

*La spina varia a seconda della regione.

La spina varia a seconda della regione. ② ①


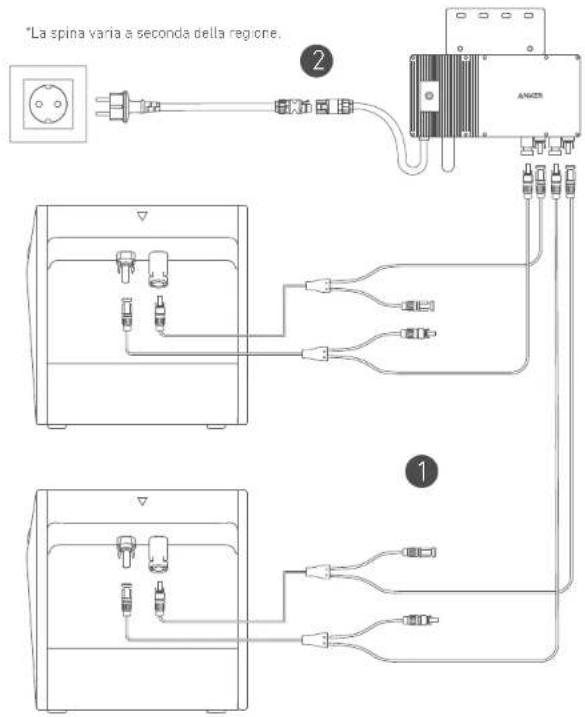

Solarbank a cascata

È possibile collegare a cascala solo due Solarbank per raddoppiare la capacità a 3.200 Wh.

1. Collegiate ogni Solarbank ai microinverter utilizzando i cavi di uscita MC4 Y in dotazione.
2. Collegiate il microinverter ad una presa di casa utilizzando il cavo originale.

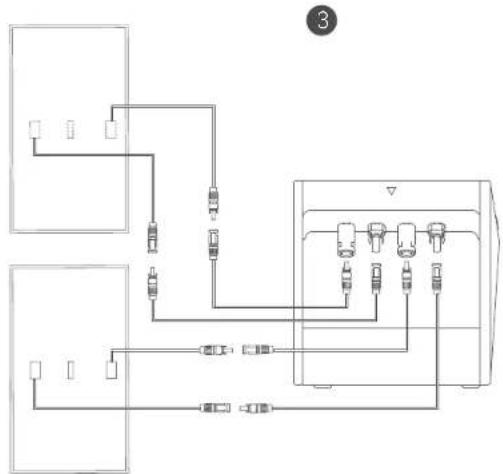

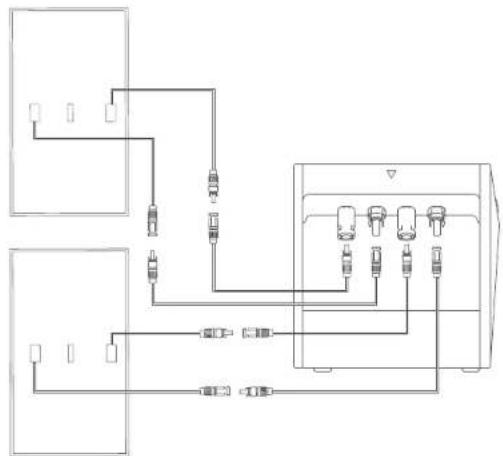

3. Collegate i pannelli solari alle Solarbank utilizzando i cavi di prolunga per pannelli solari in dotazione.

"La spina varia a seconda della regiore. ② AMCER ①

Prima di collegare i cavi, assicurarsi che il microinverter, i pannelli solari e la rete di casa siano egati e che la Solabank sia spenta.

Utilizzo della vostra Solarbank

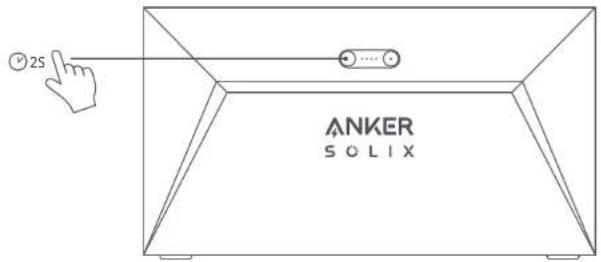

Accensione

Promete il pulsante di accensione per 2 secondi per accendere la vostra Solarbank. Quando è acceso, il LED di stato dell alimentazione lampeggia in bianco e il LED di stato loT lampeggia in verde per tre volte.

25 ANKER SOLIX

App Anker per il Controllo Intelligente

Scaricate l'app Anker per ottenere la piena funzionalità della vostra Solarbank.

1. Scaricate l'app Anker dall App Store (dispositivi iOS) o da Google Play (dispositivi Android), o scansionando il codice QR. Depo aver installato l'app, create un account.

1. Seguire le istruzioni sullo schermo per completare la configurazione.

2. Collegamento a Internet: Per interagire a distanza con il sistema domestico, connettere la Solarbank a Internet tramite la rete Wi-Fi 2.4GHz o il Bluetooth 4.0.

3. Stabilite un sistema domestico: create un sistema domestico o connettetevi ad uno già esistente, così da poter di monitorare il flusso di energia e creare un piano energetico per la vostra casa.
4. Trasferite energia: personalizzate le vostre preferenze di utilizzo e di stoccaggio dell'energia a seconda del periodo.
5. Controllate i dati energetici: con i grafici energetici è possibile conoscere la produzione, l'utilizzo e l'accumulo di energia del sistema.

Archiviazione e Manutenzione

Per ottenere prestazioni ottimali, seguire le istruzioni riportate di seguito sulla conservazione e la manutenzione regolare della vostra Solarbank.

- Tenete il prodotto su una superficie piana durante l'utilizzo, la ricarica e la conservazione.

• Per la pulizia utilizzare un panno di cotone e acqua. Non utilizzare lana d'acciaio o altri materiali duri per la pulizia.
• Per la conservazione a lungo termine, caricare e scaricare la Solarbank una volta ogni 3 mesi (scaricare la Solarbank al 20%, quindi ricaricarla all'80%).

Domande frequenti

Q1: La Solarbank può essere caricata e scaricata contemporaneamente?
No. la Solarbank utilizza la stessa porta per le connessioni in ingresso e in uscita.

Q2: È possibile caricare Solarbank con pannelli solari di altre marche?

Si. Per la ricarica, utilizzare pannelli solari che soddisfino le seguenti specifiche.

Si raccomanda che la Voc (tensione a circuito aperto) totale del fotovoltaico sia compresa nell'intervallo 30-55V.

PV lsc (corrente di cortocircuito): 36A max Tensione di ingresso: 60VDC max

Q3: Come posso prolungare la durata o mantenere al meglio la Solarbank montata a terra?

Se il vosto balcone si allaga spesso, vi consigliamo di sellevare la vostra Solarbank. In questo modo si eviteranno malfunzionamenti dovuti a un'immersione prolungata.

Specifiche

Le specifiche sono soggette a modifiche senza preavviso.

Capacità 1600Wh
Tipo di batteria LiFePO4
Tipo wireless Bluetooth, W-Fi 2.4GHz
Porta di ingresso MC4
Potenza in ingresso (carica) 800W max
Corrente in ingresso 30A max (15A ×2)
*Intervallo di tensione 11-60VDC
Porta di uscita MC4
Potenza nominale in uscita (scarica) 800W max
Corrente di uscita 30A max
*Intervallo di tensione nominale 11-60VDC
Temperatura di carica	0-55°C
Temperatura di scarica	-20-55°C
Dimensioni	420×232×240mm
Peso	20kg

Grado di impermeabilità	IP65
Garanzia	10 anni

*Considerando la potenza e la futtuazione di tensione dei pannelli solari e per adattarsi alla tensione di funzionamento del micro inverter, si raccomanda che la Voc totale del fotovoltaico (tensione a circuito aperto) sia compresa tra 30-55V.

Informazioni sulla sicurezza

IMPORTANTI ISTRUZIONI PER LA SICUREZZA

Leggere tutte le istruzioni prima di utilizzare il prodotto. Non apportare modifiche, né creare impostazioni che non siano descritte nel presente manuale. La garanzia non si applica in caso di lesioni fisiche, perdita di dati o danni causati dal mancato rispetto delle istruzioni.

• Per ridurre il rischio di lesioni, è necessaria un'attenta supervisione quando il prodotto viene utilizzato vicino ai bambini.
  • Non mettere le dita o le mani nel prodotto.
• L'uso di un accessorio non raccomandato o non venduto dal produttore può comportare il rischio di incendi, scosse elettriche o lesioni alle persone.
• Per ridurre il rischio di danni alla spina e al cavo elettrico, tirare la spina anziché il cavo quando si scollega il prodotto.
• Non utilizzare il prodotto oltre la sua potenza nominale in uscita. Un sovraccarico superiore al valore nominale può comportare il rischio di incendio o di lesioni alle persone.
• Non utilizzare il prodotto o l'accessorio danneggiato o modificato. Le batterie danneggiate o modificate possono avere un comportamento imprevedibile con conseguente rischio di incendi, esplosioni o lesioni.
  • Non utilizzare il prodotto con un cavo o una spina danneggiati o con un cavo di uscita danneggialo.
• Non smontare il prodotto. Rivolgersi a un tecnico qualificato se è necessario eseguire interventi di manutenzione o riparazioni. Un rimontaggio non corretto può comportare rischi d'incendio o di scosse elettriche.
• Non esporre il prodotto a fonti di calore o ad alte temperature. L'esposizione a fonti di calore o a temperature superiori a 130°C può causare un'esplosione.
• Per ridurre il rischio di scosse elettriche, scollegare il trasformatore dalla presa prima di effettuare qualsiasi tipo di manutenzione indicata.
• Far eseguire la manutenzione da un tecnico di riparazione qualificato utilizzando solo parti di ricambio identiche. Ciò garantirà la sicurezza del prodotto.
• Durante la ricarica di un dispositivo, il prodotto potrebbe essere caldo. Questa è una condizione operativa normale e non deve essere motivo di preoccupazione.
• Quando si carica la batteria interna, lavorare in un'area ben ventilata e non limitare in alcun modo l'ingresso d'aria.
  • Non pulire il prodotto con prodotti chimici o detergenti nocivi.
  • L'uso improprio, la caduta o una forza eccessiva possono causare danni al prodotto.
• Quando si smaltiscono celle o batterie secondarie, tenere separate le celle o le batterie di diversi sistemi elettrochimici.
• Non utilizzare o conservare il prodotto alla luce diretta del sole per un lungo periodo, ad esempio in un'auto, in un pianale di carico o in qualsiasi altro luogo in cui sia esposto a temperature elevate. Ciò potrebbe causare il malfunzionamento, il deterioramento o la generazione di calore del prodotto.
• La manutenzione delle batterie dovrebbe essere eseguita o supervisionata da personale esperto in materia di batterie e delle precauzioni necessarie.
  • Non utilizzare il prodotto in prossimità di forti scariche elettrostatiche o forti campi magnetici.
  • Non esporre il prodotto a gas infiammabili, esplosivi o fumo.
  • Non stare in piedi sul prodotto.
• Non immergere il prodotto nell'acqua. Se il prodotto cade accidentalmente nell'acqua, riporlo in un luogo sicuro e aperto e tenerlo lontano da fonti di calore fino a quando non è completamente asciutto.

Istruzioni generali per la rimozione e l'installazione delle batterie

• Quando si sostituiscono le batterie, sostituirle con lo stesso tipo e numero di batterie o pacchi di batterie.
• Non smaltire la batterie dandnie fuoro, la batterie potrebbero espladare.
• Non aprire o danneggiare le batterie. Gli elettroliti nasciati potrebbero essere tossici e dannosi per la pelle e gli occhi.
• Una batteria può presentare il rischio di scassa elettrica e di elevata corrente di corta circuito. Quando si lavora sulle batterie è necessario osservare le seguenti precauzioni:

a) Rimuovere orologi, anelli o altri oggetti metallici.

b) Utilizzare strumenti con manici isolati.

ci indossare guanti e stivali di comma.

Non appoggiare utensili o parti metalliche sulle le batterie.

e) Scollegare la fonte di carca prima di collegare o scollegare i terminali della batteria.

f) Determinare se la batteria e inavvertitamente collegata a terra. In caso di messa a terra involontaria, rimuovere la sorgente dal terreno. Il contatto con qualsiasi parte di una batteria collegata a terra può causare scosse elettriche. La probabilità di tali scosse può essere ridotta se la messa a terra viene rimossa durante l'installazione e la manutenzione (applicabile alle apparecchiature e alle batterie remete che non dispongono di un circuito di alimentazione con messa a terra).

Avviso:

• La sostituzione di una batteria con un tipo non corretto potrebbe annullare le protezioni e creare pericolo.
• Lo smaltimento della batteria/prodotto mediante incendio in un forno caldo o in un'altra fonte di calore significativa, o mediante schiacciamento e taglio meccarico della batteria/prodotto può provocarene l'esplosione.
• Lasciare la batteria/ii prodotto in un ambiente estremamente caldo può causarne l'esplosione o la fuoriuscita di liquidi e gas infiammabili.
• Se la batteria/à prodotto viene salloposto a una pressione dell'aria estremamente bassa, può verificarsi un esplosione o la fucriuscita di liquidi o gas infiammabili.

ATTENZIONE: RISCHIO DI ESPLOSIONE SE LA BATTERIA VIENE SOSTITUITA CON UNA DI TIPO ERRATO. SMALTIRE LE BATTERIE USATE SEGUENDO LE ISTRUZIONI.

Attenzione

Non consentito sugli acrei.

Dichiarazione di conformità

Con la presente, Anker Innovations Limited dichiara che questo prodotto è conforme alle Direttive 2014/53/UE e 2011/55/UE. Il testo completo della dichiarazione di conformità dell'UE è disponibile al seguente indirizzo internet, https://www.ankcr.com.

Il seguente importatore è la parte responsabile (contratto esclusivamente per le questioni pertinenti all'UE): Anker Innovations Deutschland GmbH | Georg-Muche-Strasse 3. BC807 Munich, Germany

Questo simbolo indica che il prodotto non deve essere smaltito tra i rifiuti domestici e deve essere consegnato presso un centro di raccolta per il riciclo. La smaltimento e il riciclaggio corretti contribuiscono a proteggere le risorse naturali, la salute umana e l'ambiente. Per ulteriori informazioni sullo smaltimento e il riciclo, contattare il comune locale, il servizio di smaltimento o il negozio in cui è stato acquistato il prodotto.

Bluetooth

Il marchio e il logo Bluetooth® sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di Anker Innovations Limited è concesso in licenza. Gli altri marchi e nomi commerciali sono proprietà dei rispettivi titolari.

IT: Servizio Clienti
