GEBRUIKSAANWIJZING Aura Glatz

Veiligheidsvoorschriften 54

Opbouw en ingebruikname 56

Gebruik 58

Onderhoud en instandhouding 60

Demontage 60

Verwijdering 60

Houtverzorging 61

Gebruik conform de voorschriften

Het product wordt gebruikt als voorziening om het menselijk lichaam tegen zonlicht te beschermen. Het product mag uitsluitend in particuliere huishoudens, restaurants en hotels of in een vergelijkbare omgeving worden gebruikt. Het product mag uitsluitend worden gebruikt overeenkomstig deze montage- en bedieningshandleiding. Een ander als hier in deze montage- en bedieningshandleiding beschreven toepassing geldt als niet conform de voorschriften. Wijzigingen in de zin van technische vooruitgang voorbehouden. In deze handleiding wordt de AURA ook als «product» of «parasol» aangeduid.

Gebruikte symbolen

!GEVAAR een direct gevaarlijke situatie die tot dodelijk of ernstig letsel kan leiden.

!VOORZICHTIG een potentieel gevaarlijke situatie die tot licht of gemiddeld letsel kan leiden.

!AANWIJZING een situatie die tot materiële schade kan leiden.

5352

Hartelijk welkom

Hartelijk gefeliciteerd met de aankoop van uw nieuwe AURA. U heeft een hoogwaardige parasol aangeschaft. Deze handleiding maakt deel uit van dit product. Het bevat belangrijke informatie betreffende de veiligheid, het gebruik en het afvoeren voor de gebruiker van het product. Maakt u zich vertrouwd met alle vermelde informatie voordat u het product gaat gebruiken. Het product mag uitsluitend worden gebruikt als beschreven en voor de aangegeven toepassingsbereiken. Als u het gebruik en het onderhoud in acht neemt, zal de AURA u jarenlang goede diensten bewijzen.

Optionele accessoires

Voor uw parasol is een hoogwaardig accessoireprogramma beschikbaar. Het omvat onder meer de volgende producten, die perfect bij uw parasol passen:

• Sokkel
• Montageplaten
• Bodemhuls
• Beschermhoes
• OSYRIION Spot

Neem hiertoe contact op met uw GLATZ-dealer.

Technische specificaties

Afmetingen [cm]	Oppervlak [m2]	Sluithoogte [cm]	Doorgangs-hoogte [cm]	Totale hoogte [cm]
350 x 350	12,3	45	220	297
400 x 400	16,0	18	220	305

Details bij gebruik van de bodemhuls M4

Garantie

Neem altijd eerst contact op met uw GLATZ dealer, voordat u het product terugzendt. De garantie bedraagt 24 maanden vanaf de aankoopdatum. De garantie vervalt in de volgende omstandigheden:

• Geweld van buitenaf
- Onjuiste bediening en onderhoud van het scherm
- Beschadiging door force majeure

De windgarantie voor een geopende parasol is beperkt. De maximum toegestane windsnelheden vereisen altijd een vaste grondverankering. Bij meerdere parasols moet een minimumafstand van 20 cm tussen twee parasols in acht worden genomen. Tussen een parasol en de muur moet ook een minimumafstand van 20 cm in acht worden genomen.

Veiligheidsvoorschriften

LEES ALLE VEILIGHEIDSVOORSCHRIFTEN ZORGVULDIG DOOR EN STEL ZEKER DAT U ZE BEGRIJPT.

• Alle aanwijzingen in acht nemen om ongevallen, brand, explosies, elektrische schokken of andere gevaren te vermijden, die materiële schade kunnen veroorzaken en/of tot ernstig of dodelijk letsel kunnen leiden.
• Let op dat elke persoon die dit product gebruikt, deze waarschuwingen heeft gelezen en opvolgt.
• Bewaar deze montage- en bedieningshandleiding voor de toekomst. Het moet worden doorgegeven aan volgende gebruikers van het product.
• De fabrikant kan niet aansprakelijk worden gesteld voor materiële schade of letsel, die door onjuiste bediening of het niet in acht nemen van de veiligheidsinstructies zijn ontstaan. In dergelijke gevallen vervalt de garantie.
• De bescherming tegen gevaarlijke UV-straling is afhankelijk van de omgeving. Er zijn wellicht eventuele aanvullende maatregelen voor het beschermen van de huid noodzakelijk.
• Kinderen mogen niet met het product spelen.
• !GEVAAR Kinderen altijd uit de buurt houden van verpakkingsmaterialen om verstikkingsgevaar te voorkomen. Kinderen onderschatten gevaren. Dit product is geen speelgoed.
• Kinderen vanaf 8 jaar en personen met fysieke, sensorische of verstandelijke beperkingen of met een gebrek aan ervaring en/of kennis, mogen het product uitsluitend gebruiken als zij onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon, of van hem of haar instructies krijgen hoe het apparaat veilig moet worden gebruikt en de hieraan verbonden gevaren hebben begrepen. Reinigings- en onderhoudswerkzaamheden mogen niet door kinderen zonder toezicht uitgevoerd worden.
• Het product niet gebruiken bij een gebrekkige concentratie/aandacht en/of als u onder invloed van drugs, alcohol of medicijnen verkeerd.
• Het product moet in een sokkel of een huls met vaste verankering worden opgesteld.
• Het product niet laten vallen of laten aanslaan.

• Spanbreedte van de parasol voor het openen/sluiten controleren.

• Controleer of bij het openen/sluiten zich geen personen/objecten binnen het bewegingsbereik bevinden. Er kan anders letsel/beschadigingen ontstaan.

• !GEVAAR Parasol bij opkomende wind, stormachtige weersomstandigheden en/of sneeuwval sluiten.
• Gegevens voor de maximale toegestane windsnelheid bij vaste grondverankering (grondhuls in beton geplaatst) in acht nemen. Als een andere bevestigingsmethode wordt gebruikt, is de toegestane windsnelheid minder.
• Parasols zonder toezicht mogen niet geopend blijven. Even-tuele schade valt niet onder de garantie. Gesloten scherm altijd met een bevestigingsband samenbinden.
• Uitsluitend originele accessoires/reserveonderdelen gebruiken.
• Wijzigingen aan het product en technische modificaties zijn niet toegestaan.
• Tijdens het openen en sluiten van het scherm moet deze bewaakt worden.
• Scherm en accessoire regelmatig op overmatige slijtage en beschadigingen controleren. Als er defecten worden gevonden, laat deze dan verhelpen alvorens verder te gebruiken.
• Gebruik geen oplosmiddelen en schurende reinigingsmiddelen.
• Gedemonteerde schermen mogen alleen liggend bewaard worden.
• Bij gebruik van een vaste grondverankering moet de installatie door speciaal hiertoe opgeleide personen conform de afzonderlijke montage-instructies worden uitgevoerd.
• Geen open vuur nabij of onder de parasol gebruiken.

Opbouw en ingebruikname

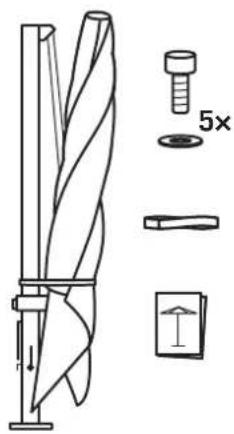

Omvang van de levering:

• Scherm met zwengel (volledig gemon- teerd)
• Bindband
• Beschermhoes
• 5 bevestigingsbouten
• 5 onderlegringen
• Inbussleutel
• Gebruikshandleiding
  ! Verpakkingsmateriaal deskundig afvoeren en uit de buurt van kinderen houden. Defect materiaal niet in gebruik nemen. Bij schade direct de expediteur op de hoogte stellen.

1. Wollen deken uitspreiden
2. Parasol hierop leggen
   Parasol voorzichtig op een schoon, horizontaal oppervlak leggen. De parasol is zeer zwaar. Werk met drie personen en houdt de parasol goed vast.

3

Bodembevestiging voorbereiden

Bodembevestiging conform afzonder- lijke handleiding plaatsen.

Grootte minimum gewicht

* maximum windkracht bij vaste verankering in de grond.

maximum

windkracht*

4.24.1 4.4 4.6 4.5

4

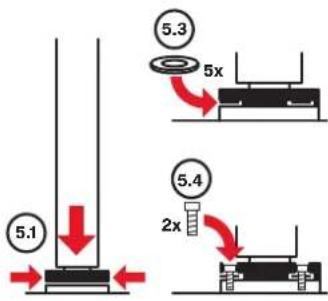

Standbuis controleren

1. Borgpen omhoog draaien
2. Standbuis uit de mast trekken
3. Alle kunststoffolie verwijderen
4. Oriëntatiesleuf positioneren ten opzichte van het parasoldeel
5. Standbuis weer terugplaatsen
6. Borgpen omlaag draaien
7. Standbuis vergrendelen

! De oriëntatiesleuf moet naar het parasoldeel wijzen. Zwarte glijschijf niet verwijderen.

5.1 5.3 5x 5.4 2x

5

Parasol voormonteren

1. Parasol met standbuis op de sokkel plaatsen
2. Boorsjabloon/positie uitlijnen
3. 5 onderlegschijven volledig in de uitsparingen schuiven
4. 2 tegenover elkaar gelegen bouten plaatsen en goed aanhalen
   De parasol is zeer zwaar. Werk met drie personen en houdt de parasol goed vast.

1. Borgpen omhoog draaien
2. Parasol voorzichtig draaien
3. 2 extra bouten plaatsen en goed aanhalen
4. Parasol nogmaals draaien
5. Laatste bout plaatsen en goed aanhalen
6. Parasol terugdraaien in oorspronkelijke positie
7. Borgpen omlaag draaien

Gebruik

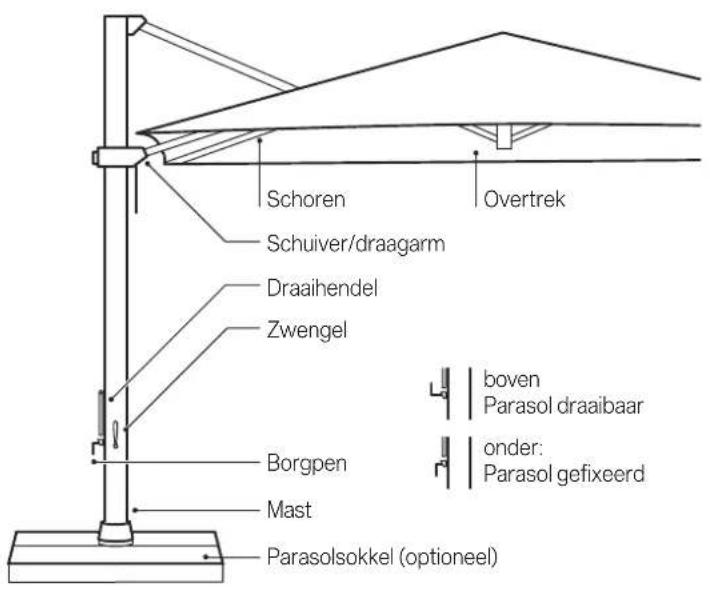

Schoren Overtrek Schuiver/draagarm Draaihendel Zwengel Borgpen Mast Parasolsokkel (optioneel) boven Parasol draaibaar onder: Parasol gefixeerd

5958

3.2 3.1

3

Parasoldak kantelen

1. Schuif met draaiknop losmaken
2. De juiste kanteling instellen
3. Schuif weer borgen

4.2 4.1 L 360°

4

Parasol draaien

De parasol is in stappen van 45° draai- baar

1. Borgpen omhoog draaien
2. Parasol met draaihendel draaien
3. Borgpen omlaag draaien
4. De parasol vergrendelt in de volgende 45°

Voorbereiding van de opening

1. Beschermhuls verwijderen
2. Bindband losmaken
3. Schuif met draaiknop losmaken
4. Voor het opendraaien: Baleinen met de hand licht losmaken / uittrekken

1. Schuif met draaiknop losmaken
2. De zwengel linksom draaien, schuif gelijktijdig omlaag trekken
3. Draagarm tegen de mast trekken
4. Schuif weer borgen

Parasol zo compact mogelijk houden.

1. Parasol met de zwengel volledig openen en gelijktijdig de schuif omlaag schuiven
2. Schuif weer borgen

Draaiknop op de schuif voldoende losma-

- ken, zodat de schuif zich vrij kan bewegen.

6.2 6.3

6

Parasol vastbinden/beschermen

1. Stoffen segmenten er uit trekken/wikkelen
2. Parasol met een bindband vastmaken
3. Beschermhuls over de parasol brengen
4. Beschermhuls sluiten

! Stang op het mastgedeelte van de parasol positioneren.

Onderhoud en verzorging

• Parasol in geopende toestand laten drogen om vorming van schimmel en verkleuringen te vermijden.
• Een beschermhoes beschermt de parasol en verlengt zijn levensduur.
• De beschermhoes uitsluitend in droge toestand over een droge parasol aanbrengen.
• Beschermhoes niet in de wasmachine of chemisch reinigen.
• Reinig de overtrek van de parasol zo nodig met lauwwarm water, fijn wasmiddel en een spons.
• Gebruik geen bleekmiddelen en geen scherpe voorwerpen om beschadigingen aan de overtrek te vermijden.
• Controleer van tijd tot tijd alle bouten, zo nodig aandraaien.
• Als de parasol in een sterk blootgestelde positie staat, moet met een hogere slijtage rekening worden gehouden. In dergelijke gevallen adviseren wij een intensiever onderhoud en verzorging.
• In de meeste gevallen kunnen defecte parasols door uw GLATZ dealer worden gerepareerd. Gebruik uitsluitend originele reserveonderdelen van GLATZ.

Demontage

Parasol demonteren als deze gedurende een langere periode niet wordt gebruikt.

GEVAAR! KANTELGEVAAR. LETSELGEVAAR DOOR EEN OMVALLENDE PARASOL.

1. Parasol deskundig sluiten en samenbinden.
2. Parasol in omgekeerde montagerichting demonteren.
3. Parasol in liggende positie, samen met alle accessoires op een droge locatie bewaren.

Verwijdering

Dit symbool op het product, de accessoires of op de verpakking geeft aan dat het product niet als ongesorteerd huisvuil mag worden beschouwd en moet daarom afzonderlijk worden afgevoerd. Breng het product naar een hiertoe bestemd inzamelingsstation voor recycling.

De verpakking is van milieuvriendelijk materiaal vervaardigd die kan worden afgevoerd bij uw plaatselijke recyclingsvoorzieningen. Met het juist afvoeren van de verpakkingen en verpakkingsafval draagt u bij om mogelijke gevaren voor het milieu en de gezondheid te vermijden. Het product bestaat uit metaal en synthetische onderdelen. Het afvoeren aan het einde van de levensduur moet conform de regionale milieu- en afvalvoorschriften plaatsvinden.

Houtverzorging

Let op:

• Bij het schuren altijd in de richting van de houtvezels werken!
• Het Aura-frame is van eucalyptushout, dit is een harde houtsoort. Houd hier rekening mee bij het uitkiezen van de olie.

A) Preventieve verzorging van het houten frame (naar aanleiding van de verontreiniging/omgeving 1-2 keer per jaar):

1. Verwijder het stoffen parasoldoek van het frame om beschadigingen of olievlekken op de stof te voorkomen. Wanneer alleen de mast moet worden verzorgd, is het verwijderen van het stoffen parasoldoek niet nodig. Wees desondanks wel voorzichtig, zodat de olie of het schuurpapier niet in contact komt met het stoffen parasoldoek.
2. Het frame (mast en baleinen) met een zachte, schone, vochtige doek reinigen en laten drogen
3. Het frame (mast en baleinen) met houtschuurpapier met korreling 240 licht opschuren.
4. Het oppervlak vrijmaken van schuurstof.
5. Het frame (mast en baleinen) met een zachte, schone, geoliede doek inwrijven en minimaal 1 uur laten drogen. Bijzonder goed oliën bij snijranden en snijvlakken.
6. Het frame (mast en baleinen) met een zachte, schone, droge doek goed afwrijven.
7. In alle gevallen het stoffen parasoldoek weer op het frame bevestigen.

B) Behandeling van schade (krassen, inkepingen, schimmelplekken, e.d.):

1. Verwijder het stoffen parasoldoek van het frame om beschadigingen of olievlekken op de stof te voorkomen. Wanneer alleen de mast moet worden behandeld, is het verwijderen van het stoffen parasoldoek niet nodig. Wees desondanks wel voorzichtig, zodat de olie of het schuurpapier niet in contact komt met het stoffen parasoldoek.
2. Schuur de beschadigde/getroffen plek eerst met een houtschuurpapier korreling 80 af.
3. Schuur het gehele getroffen deel (mast en/of baleinen) met een houtschuurpapier korreling 120 op.
4. Het oppervlak vrijmaken van schuurstof.
5. Het gehele getroffen deel (mast en/of baleinen) met een zachte, schone, geoliede doek inwrijven en minimaal 1 uur laten drogen. Bijzonder goed oliën bij snijranden en snijvlakken.
6. Schuur het gehele getroffen deel (mast en/of baleinen) licht met een houtschuurpapier korreling 240.
7. Het gehele getroffen deel (mast en/of baleinen) met een zachte, schone, geoliede doek insmeren (niet te veel olie gebruiken), ca. 15 min. laten drogen en nogmaals met een doek afwrijven.
8. In alle gevallen het stoffen parasoldoek weer op het frame bevestigen.

AURA
