MANUALE UTENTE Aura Glatz

IT Manuale di funzionamento e montaggio 32

Accessori opzionali 33

Dati tecnici 33

Garanzia 33

Avvertenze di sicurezza 34

Montaggio e messa in funzione 36

Utilizzo 38

Manutenzione e cura 40

Smontaggio 40

Smaltimento 40

Cura del legno 41

Utilizzo conforme

Il prodotto è un dispositivo destinato alla protezione del corpo umano dai raggi solari. L'utilizzo del prodotto è consentito solo presso abitazioni private e in ambito alberghiero e della ristorazione, oppure in ambiti simili. L'apparecchio deve essere utilizzato soltanto conformemente agli manuale di funzionamento e montaggio. Ogni utilizzo diverso da quanto previsto nel presente manuale di funzionamento e montaggio, è considerato non conforme. Sono fatte salve le modifiche dovute ai progressi tecnologici. Nelle presenti istruzioni d'uso, l'ombrellone AURA viene definito anche "prodotto" o "ombrellone".

Terminologia di avvertenza utilizzata

!PERICOLO Situazione di rischio diretto che può causare lesioni gravi, anche mortali.

!ATTENZIONE Situazione di rischio potenziale che può causare lesioni medio-lievi.

!SEGNALAZIONE Una situazione che può causare danni alle cose.

33

Benvenuti

Congratulazioni per l'acquisto del vostro nuovo AURA. Si tratta di un prodotto di alta qualità. Il manuale accompagna il prodotto e contiene importanti informazioni per gli utenti sulla sicurezza, l'utilizzo e lo smaltimento. Prima di utilizzare il prodotto, leggere tutte le informazioni contenute nel manuale. Il prodotto deve essere utilizzato solo come qui descritto e nelle situazioni applicative indicate. Seguendo accuratamente le indicazioni d'uso e cura del prodotto, l'ombrellone AURA funzionerà alla perfezione per molti anni.

Accessori opzionali

Per l'ombrellone è disponibile una vasta gamma di accessori di alta qualità, tra cui i seguenti prodotti perfettamente compatibili:

• Base
• Piastre di montaggio
• Capsula da incassare
• Fodere di protezione
• OSYRIION Spot

In caso di interesse rivolgersi al proprio rivenditore GLATZ.

Dati tecnici

Grandezza nominale [cm]	Superficie di base [ m^2 ]	Altezza di chiusura [cm]	Altezza di passaggio [cm]	Altezza totale [cm]
350×350	12.3	45	220	297
400×400	16.0	18	220	305

Dettagli quando si usa il capsula da incassare M4

Garanzia

Prima di spedire il prodotto, contattare il proprio rivenditore GLATZ. La garanzia dell'ombrellone è valida per 24 mesi dalla data di acquisto. La garanzia decade nei seguenti casi:

• Atti violenti esterni
• Utilizzo e manutenzione dell'ombrellone impropri
  • Danni per cause di forza maggiore

La garanzia in caso di vento con ombrellone aperto è limitata. La velocità del vento massima consentita richiede sempre un ancoraggio fisso al suolo. In caso di più ombrelloni, mantenere una distanza minima di 20 cm tra 2 ombrelloni. La stessa distanza di 20 cm deve essere mantenuta tra l'ombrellone e la parete.

Avvertenze di sicurezza

LEGGERE ATTENTAMENTE TUTTE LE AVVERTENZE DI SICUREZZA E ASSICURARSI DI AVERLE COMPRESE.

• Osservare tutte le indicazioni, in modo da evitare incidenti, incendi, esplosioni, scosse elettriche o altri pericoli, causa a loro volta di danni materiali e/o lesioni gravi, anche mortali.
• Verificare che ogni persona che utilizza il prodotto abbia letto e osservi le avvertenze e le istruzioni per l'uso fornite.
• Conservare questo manuale di funzionamento e montaggio per il futuro. Deve essere trasmesso agli utenti successivi del prodotto.
• Il produttore declina ogni responsabilità per danni materiali o lesioni riconducibili a un errato utilizzo o all'inosservanza delle indicazioni di sicurezza. In questi casi la garanzia legale perde validità.
• L'azione protettiva contro i raggi UV pericolosi varia in base alle condizioni ambientali. Può risultare necessario adottare misure di protezione della pelle supplementari.
• I bambini non devono giocare con il prodotto.

- !PERICOLO Tenere i bambini lontani dai materiali d'imballaggio: pericolo di soffocamento. I bambini non sono in grado di riconoscere adeguatamente i potenziali pericoli. Questo prodotto non è un giocattolo.

- L'utilizzo dell'apparecchio è previsto da parte di bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con esperienza e conoscenza inadeguate, solo con supervisione o istruzione iniziale sull'utilizzo dell'apparecchio da parte di chi è responsabile della loro sicurezza e a fronte di illustrazione degli eventuali pericoli collegati. Gli interventi di pulizia e manutenzione non possono essere svolti da bambini senza sorveglianza.

- Non utilizzare il prodotto in caso di mancanza di concentrazione / attenzione e/o sotto l'effetto di stupefacenti, alcol o farmaci.

- Collocare il prodotto su una base di peso adeguato o una capsula da incasso con ancoraggio sufficientemente fisso.

• Non far cadere o urtare il prodotto.

- Prima di aprire o chiudere l'ombrellone, verificarne l'ampiezza di apertura.

- Verificare che non siano presenti persone o oggetti nella zona di movimento per l'apertura o la chiusura. In caso contrario, si possono verificare lesioni o danni.

• !PERICOLO Chiudere l'ombrellone in caso di aumento del vento, di temporali e/o neve.
• Rispettare le indicazioni relative alla velocità del vento massima consentita, in caso di ancoraggio fisso al suolo (capsula da incasso inserita nel calcestruzzo). Se viene utilizzato un altro metodo di fissaggio, la velocità del vento consentita si riduce.
• Non lasciare incustoditi gli ombrelloni aperti. Eventuali danni non sono coperti dalla garanzia. Legare sempre l'ombrellone chiuso con un legaccio.
• Usare solo accessori e ricambi originali.
• Non è consentito modificare il prodotto o apportare modifiche tecniche.
• Controllare l'ombrellone durante l'apertura e la chiusura.
• Verificare regolarmente la presenza di usura eccessiva o di danni nell'ombrellone e negli accessori. Correggere eventuali anomalie, prima del riutilizzo.
  • Non utilizzare solventi né detergenti abrasivi.
• Conservare l'ombrellone smontato solo in posizione orizzontale.
• Utilizzando un ancoraggio fisso al suolo, affidare l'installazione a personale specificatamente addestrato e istruito conformemente a quanto indicato nelle istruzioni di montaggio separate.
• Evitare fiamme libere in prossimità o direttamente sotto l'ombrellone.

Montaggio e messa in funzione

Disimballare l'ombrellone

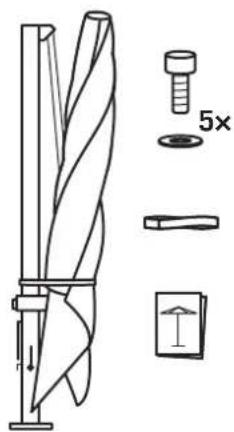

Confezione:

• Ombrellone con manovella (già montata)
• Cintura di fissaggio
• Fodera di protezione
• 5 viti di arresto
• 5 rondelle
• Chiave a brugola
• Istruzioni per l'uso

! Smaltire il materiale d'imballaggio in modo appropriato e tenerlo lontano dalla portata dei bambini. Non mettere in funzione il prodotto se è difettoso. In caso di danni, informare immediatamente il vettore / l'impresa di spedizione.

1. Stendere una coperta
2. Depositarvi sopra l'ombrellone

i Deporre l'ombrellone con cautela su una superficie pulita e piana. L'ombrellone è molto pesante. Lavorare in tre persone e tenere l'ombrellone sempre saldamente afferrato.

Preparare il fissaggio a pavimento

Posizionare il fissaggio a pavimento confor- memente a quanto indicato nelle istruzioni separate.

Grandezza Min.peso Max. intensità del vento* [cm] [kg] [km/h (Bft.)]

350×350 310 45 (6)

400×400310 40 (6)

* Max. intensità del vento con ancoraggio fisso nel suolo.

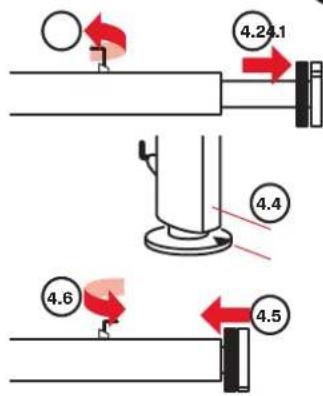

4.24.1 4.4 4.6 4.5

4

Controllare il tubo portante

1. Ruotare in alto il perno di sicurezza
2. Estrarre il tubo portante dal palo
3. Rimuovere tutte le pellicole di plastica eventualmente presenti
4. Posizionare l'intaccatura di orientamento in direzione telo dell'ombrellone
5. Inserire nuovamente il tubo portante
6. Ruotare in basso il perno di sicurezza
7. Fare scattare in posizione il tubo portante

! L'intaccatura di orientamento deve puntare in direzione telo dell'ombrellone. Non rimuovere la rondella scorrevole nera.

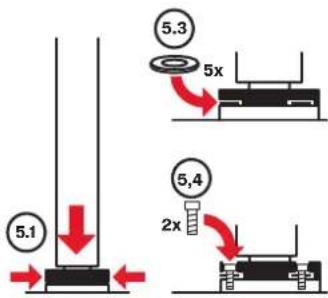

5.1 5.3 5x 5,4 2x

5

Premontare l'ombrellone

1. Poggiare l'ombrellone con il tubo montante sulla base
2. Fare attenzione ai fori / alla corretta posizione
3. Introdurre le 5 rondelle interamente nei rispettivi incavi
4. Inserire 2 viti in posizione incrociata, quindi stringerle saldamente

! L'ombrellone è molto pesante. Lavorare in tre persone e tenere l'ombrellone sempre saldamente afferrato.

Fissare l'ombrellone

1. Ruotare in alto il perno di sicurezza
2. Girare l'ombrellone con cautela
3. Inserire 2 ulteriori viti, quindi stringerle saldamente
4. Girare l'ombrellone ancora una volta
5. Inserire l'ultima vite, quindi stringerla saldamente
6. Riportare l'ombrellone nella posizione iniziale
7. Ruotare in basso il perno di sicurezza

Utilizzo

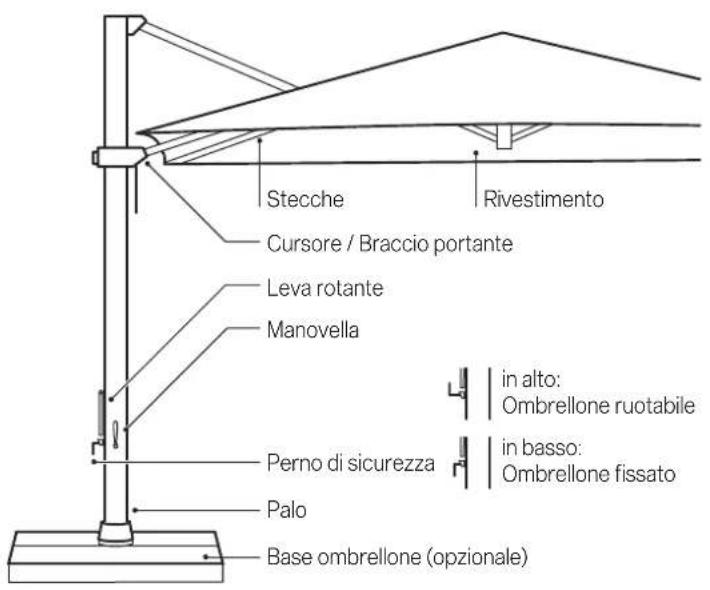

Stecche Rivestimento Cursore / Braccio portante Leva rotante Manovella Perno di sicurezza Palo Base ombrellone (opzionale) in alto: Ombrellone ruotabile in basso: Ombrellone fissato

Preparare l'apertura

1. Rimuovere la fodera di protezione
2. Rilasciare la cintura di fissaggio
3. Allentare il cursore tramite il pulsante ruotabile
4. Prima di aprire girando la manovella: allentare leggermente/ estrarre a mano le stecche

2

1. Aprire completamente l'ombrellone con la manovella e spingere contemporaneamente il cursore il alto
2. Assicurare di nuovo il cursore

! Rilasciare il tasto ruotabile sul cursore quanto basta in modo che il cursore si possa nuovamente muovere liberamente.

3.2 3.1

3

Pulire l'ombrellone

1. Allentare il cursore tramite il pulsante ruotabile
2. Regolare l'inclinazione dell'ombrellone
3. Assicurare di nuovo il cursore

4

Girare l'ombrellone

L'ombrellone si lascia girare in passi da 45°

4.2 4.1 360°

1. Ruotare in alto il perno di sicurezza
2. Ruotare l'ombrellone tramite la leva ruotabile
3. Ruotare in basso il perno di sicurezza
4. L'ombrellone scatta alla posizione di 45° successiva

5

Chiudere l'ombrellone

1. Allentare il cursore tramite il pulsante ruotabile
2. Azionare la manovella in senso orario, contemporaneamente tirare il cursore in basso
3. Tirare il braccio portante lungo il palo
4. Assicurare di nuovo il cursore
   ! Chiudere l'ombrellone mantenendolo il più compatto possibile.

Fissare / Proteggere l'ombrellone

1. Estrarre/Ripiegare i segmenti in telo
2. Fissare l'ombrellone con la cintura di fissaggio
3. Sfilare la fodera di protezione dalla parte in alto dell'ombrellone
4. Chiudere la fodera di protezione

! Posizionare l'asta sul lato palo dell'ombrellone.

Cura e manutenzione

• Fa rasciugare l'ombrellone aperto, per evitare la formazione di muffa e lo scolorimento.
• La fodera di protezione protegge l'ombrellone e ne prolunga la durata.
• Inserire la fodera di protezione solo sull'ombrellone asciutto.
  • Non lavare la fodera né in lavatrice né a secco.
• Se necessario, pulire il rivestimento dell'ombrellone con acqua tiepida e detergente delicato, utilizzando una spugna.
• Non utilizzare candeggianti né oggetti appuntiti, per non danneggiare il rivestimento.
• Verificare regolarmente la presenza di viti allentate ed eventualmente serrarle.
• Se l'ombrellone viene collocato il posizione molto esposta, bisogna prevedere un'usura maggiore. In questi casi, si consiglia una maggiore cura e manutenzione.
• Nella maggior parte dei casi, gli ombrelloni difettosi vengono riparati dal proprio rivenditore GLATZ. Utilizzare esclusivamente ricambi originali GLATZ:

Smontaggio

Smontare l'ombrellone in caso di inutilizzo prolungato.

PERICOLO! PERICOLO DI RIBALTAMENTO. PERICOLO DI LESIONI DOVUTE AL RIBALTAMENTO DELL'OMBRELLONE.

1. Chiudere adeguatamente e legare l'ombrellone.
2. Smontare l'ombrellone eseguendo la procedura di montaggio in senso inverso.
3. Riporre orizzontalmente l'ombrellone e tutti gli accessori in un luogo asciutto.

Smaltimento

Questo simbolo apposto sul prodotto, sugli accessori o sull'imballo indica che questi non devono essere smaltiti nella raccolta domestica indifferenziata, bensì separatamente. Smaltire il prodotto presso un apposito centro di raccolta per il riciclo.

L'imballo è realizzato con materiali ecosostenibili che possono essere smaltiti nelle attrezzature di riciclo locali. Il corretto smaltimento degli imballaggi e dei residui di imballaggio, contribuisce a evitare i rischi per l'ambiente e la salute. Il prodotto è costituito di metallo e parti in plastica. Lo smaltimento a fine vita deve avvenire conformemente alle prescrizioni regionali ambientali e in materia di rifiuti.

Cura del legno

Nota bene:

• Durante la smerigliatura lavorare sempre nel senso delle fibre del legno!
• Il telaio dell'AURA è realizzato in legno di eucalipto, un legno duro. Si prega di tenerne conto nella scelta dell'olio.

A) Cura preventiva del telaio in legno (1–2 volte all'anno a seconda del grado di sporcizia/dell'ambiente):

1. Rimuovere dal telaio il telo dell'ombrellone per evitare di danneggiarlo o di macchiarlo con l'olio. Se s'intende effettuare il trattamento solo sul palo è possibile non rimuovere il telo dell'ombrellone, facendo comunque attenzione che l'olio/la carta vetrata non entrino in contatto con lo stesso.

2. Pulire il telaio (palo e stecche) con un panno morbido pulito inumidito e lasciarlo asciugare.

3. Levigare leggermente il telaio (palo e stecche) con carta vetrata per legno grana 240.

4. Liberare la superficie dalla polvere di molatura.

5. Strofinare il telaio (palo e stecche) con un panno morbido pulito oliato e lasciarlo asciugare per almeno un'ora. Oliare in particolare gli spigoli e le superfici di taglio.

6. Strofinare bene il telaio (palo e stecche) con un panno morbido pulito e asciutto.

7. Eventualmente rimontare il telo dell'ombrellone sul telaio.

B) Trattamento di danni (graffi, tagli, macchie di muffa e simili):

1. Rimuovere dal telaio il telo dell'ombrellone per evitare di danneggiarlo o di macchiarlo con l'olio. Se s'intende effettuare il trattamento soltanto sul palo è possibile non rimuovere il telo dell'ombrellone, facendo comunque attenzione che l'olio/la carta vetrata non entrino in contatto con il telo dell'ombrellone.
2. Per prima cosa levigare il punto danneggiato/interessato con carta vetrata per legno grana 80.
3. Quindi levigare l'intera parte interessata (palo e/o raggio) con carta vetrata per legno grana 120.
4. Liberare la superficie dalla polvere di molatura.
5. Strofinare l'intera parte interessata (palo e/o stecca) con un panno morbido pulito oliato e lasciarla asciugare per almeno un'ora. Oliare in particolare gli spigoli e le superfici di taglio.
6. Levigare leggermente l'intera parte interessata (palo e/o raggio) con carta vetrata per legno grana 240.
7. Strofinare l'intera parte interessata (palo e/o stecca) con un panno morbido pulito oliato (non utilizzare troppo olio), lasciare asciugare per 15 minuti circa e strofinare nuovamente con un panno.
8. Eventualmente rimontare il telo dell'ombrellone sul telaio.
