MANUAL DE USUARIO Aura Glatz

ES Instrucciones de montaje y uso 42

NL Montage- en bedieningshandleiding 52

2

Inhaltsverzeichnis

Accesorios opcionales 43

Datos técnicos 43

Garantia 43

Indicaciones de seguridad 44

Diseño y puesta en servicio 46

Uso 48

Mantenimiento y cuidado 50

Desmontaje 50

Eliminación 50

Cuidado de la madera 51

Utilización conforme a su finalidad

El producto sirve como dispositivo de protección del cuerpo humano contra la radiación solar. El producto solo se puede emplear en viviendas particulares, en la restauración y en la hostelería, o en un entorno comparable. El producto solo se puede usar conforme a las presentes instrucciones de montaje y uso. Todos los demás usos no descritos en las presentes instrucciones de montaje y uso tendrán consideración de utilización no conforme a su finalidad. Nos reservamos el derecho a realizar modificaciones como consecuencia de los adelantos técnicos. En las presentes instrucciones, AURA también se denomina el “producto” o la “sombrilla”.

Símbolos empleados

!PELIGRO de situación peligrosa inminente, que puede provocar la muerte o lesiones graves.

!PRECAUCIÓN por situación potencialmente peligrosa, que puede provocar lesiones leves o de gravedad media.

!ATENCIÓN por una situación que puede provocar daños materiales.

Bienvenidos

Enhorabuena por la compra de su nueva AURA. Ha adquirido un producto de alta calidad. Estas instrucciones son parte integrante del producto. Incluyen información importante relativa a la seguridad, la utilización y la eliminación del producto para los usuarios. Debe familiarizarse con toda la información facilitada antes de utilizar el producto. El producto solo se puede utilizar como se describe y en los escenarios de uso indicados. Si realiza un uso y un mantenimiento adecuados, podrá disfrutar durante muchos años de AURA.

Accesorios opcionales

Existe una gama de accesorios de alta calidad para su sombrilla. Incluye, entre otros, los productos siguientes, que se adaptan a la perfección a su sombrilla:

• Base
• Placas de montaje
• Cápsula de suelo
• Fundas protectoras
• OSYRION Spot

Puede preguntar a su distribuidor GLATZ.

Datos técnicos

Tamaño [cm]	Superficie [m]	Altura de cierre [cm]	Altura de paso [cm]	Altura total [cm]
350 x 350	12,3	45	220	297
400 x 400	16,0	18	220	305

Detalles al utilizar el cápsula de suelo M4

Garantía

Póngase siempre en contacto con su socio de GLATZ antes de enviar el producto. La garantía de la sombrilla es de 24 meses a partir de la fecha de compra. La garantía se extingue en los supuestos siguientes:

• Aplicación de fuerza externa
• Manejo y mantenimiento inadecuados de la sombrilla
• Daños por fuerza mayor

La garantía por viento en el caso de sombrillas abiertas está limitada. Las velocidades del viento máximas permitidas están condicionadas siempre a un anclaje fijo al suelo. En el caso de varias sombrillas, se deberá dejar una distancia mínima de 20 cm entre dos sombrillas. Asimismo, entre la sombrilla y las paredes se deberá dejar una distancia mínima de 20 cm.

Indicaciones de seguridad

LEA ATENTAMENTE TODAS LAS INDICACIONES DE SEGURIDAD Y ASEGÚRESE DE COMPRENDERLAS.

• Seguir todas las instrucciones para evitar accidentes, incendios, explosiones, descargas eléctricas u otros peligros que puedan provocar daños materiales y/o lesiones graves o mortales.
• Asegurarse de que todas las personas que usen el producto hayan leído y sigan estas advertencias e instrucciones.
• Guarde estas instrucciones de montaje y uso para el futuro. Debe transmitirse a los usuarios posteriores del producto..
• El fabricante no se hace responsable de daños materiales o lesiones que se produzcan por una manipulación errónea o por el incumplimiento de las indicaciones de seguridad. En tales casos, la garantía se extingue.
• El efecto protector contra la radiación UV peligrosa es diferente en función del entorno. Eventualmente, será necesario tomar medidas adicionales para la protección de la piel.
• Los niños no deben jugar con el producto.
• !PELIGRO Mantener a los niños siempre alejados del material de embalaje, puesto que entraña peligro de asfixia. Los niños subestiman los peligros. Este producto no es un juguete.
• Los niños mayores de 8 años y las personas con capacidades físicas, sensoriales o psíquicas limitadas, con poca experiencia y conocimientos, solo pueden utilizar el producto bajo la supervisión de una persona responsable de su seguridad o si han recibido instrucciones acerca del uso seguro del producto y han comprendido los peligros a ello asociados. Las tareas de limpieza y mantenimiento no deben ser realizadas por niños sin supervisión.
• No utilizar el producto en caso de falta de concentración/ atención y/o bajo la influencia de las drogas, del alcohol o de fármacos.
• El producto se debe colocar en una base con un peso adecuado o un casquillo con un anclaje suficientemente fijo en el suelo.
• No dejar que el producto se caiga o golpee.
• Comprobar la envergadura de la sombrilla antes de abrirla/cerrarla.

• Al abrir/cerrar, asegurarse de que no haya personas/objetos en el rango de movimiento. De lo contrario, se podrían provocar lesiones/daños.

• !PELIGRO: Cerrar la sombrilla en caso de viento fresco, condiciones climáticas de tormenta y/o nevada.

• Tener en cuenta las indicaciones sobre la velocidad del viento máxima permitida con anclaje fijo al suelo (casquillo empotrado en hormigón). En el caso de que se utilice otro método de fijación, se deberá reducir la velocidad del viento permitida.
• Las sombrillas sin supervisión no deben permanecer abiertas. Los eventuales daños que se produzcan no estarán cubiertos por la garantía. Las sombrillas cerradas se deben atar siempre con una correa.
• Utilizar solo piezas de repuesto/accesorios originales.
• No está permitido realizar cambios en el producto ni modificaciones técnicas.
• Al abrir y cerrar la sombrilla, se debe supervisar.
• Periódicamente se debe comprobar que la sombrilla y los accesorios no presenten un desgaste excesivo ni daños. Si se detectan defectos, deben subsanarse antes de continuar usando el producto.
• No utilizar disolventes ni detergentes abrasivos.
• Las sombrillas desmontadas solo se deben almacenar en posición horizontal.
• Si se utiliza un anclaje fijo en el suelo, la instalación deberá ser realizada por personas con formación específica conforme a las instrucciones de montaje separadas.
• No encender llamas abiertas cerca o debajo de la sombrilla.

Diseño y puesta en servicio

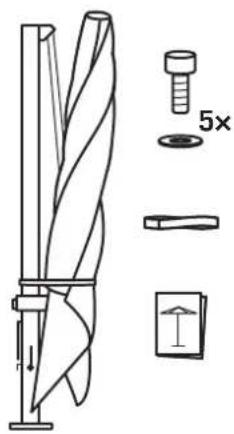

Alcance del suministro

• Sombrilla con manivela (montada)
• Correa para atar
• Funda protectora
• 5 tornillos de fijación
• 5 arandelas
• Llave Allen
• Instrucciones de uso

! Desechar el material de embalaje de forma adecuada y mantenerlo alejado de los niños. Los materiales defectuosos no se deben poner en servicio. En el caso de daños, se debe informar inmediatamente al transportista.

Guardar la sombrilla

1. Extender una manta
2. Colocar la sombrilla encima

Colocar la sombrilla cuidadosamente sobre una superficie horizontal limpia. La sombrilla pesa mucho. Deben realizarlo tres personas y sujetar bien la sombrilla.

Preparar la fijación al suelo

Colocar la fijación al suelo según las instrucciones separadas.

Tamaño

Peso mínimo

fuerza máxima

del viento*

* fuerza máxima del viento con anclaje fijo al suelo.

4.24.1 4.4 4.6 4.5

4

Comprobar el tubo vertical

1. Girar el pasador de seguridad hacia arriba
2. Retirar el tubo vertical del mástil
3. Retirar las posibles láminas de plástico
4. Posicionar la muesca de orientación hacia la parte de la sombrilla
5. Volver a colocar el tubo vertical
6. Girar el pasador de seguridad hacia abajo
7. Encajar el tubo vertical

! La muesca de orientación debe mirar hacia la parte de la sombrilla. No retirar el disco de deslizamiento de color negro.

5.1 5.3 5x 5.4 2x

5

Premontar la sombrilla

1. Colocar la sombrilla con el tubo vertical en la base
2. Orientar el calibre maestro de agujeros / la posición
3. Introducir 5 arandelas totalmente en las entalladuras
4. Colocar 2 tornillos opuestos y apretarlos bien
   ! La sombrilla pesa mucho. Deben realizarlo tres personas y sujetar bien la sombrilla.

1. Girar el pasador de seguridad hacia arriba
2. Girar la sombrilla cuidadosamente
3. Colocar otros 2 tornillos y apretarlos bien
4. Girar la sombrilla de nuevo
5. Colocar el último tornillo y apretarlo bien
6. Girar la sombrilla en la posición original
7. Girar el pasador de seguridad hacia abajo

Uso

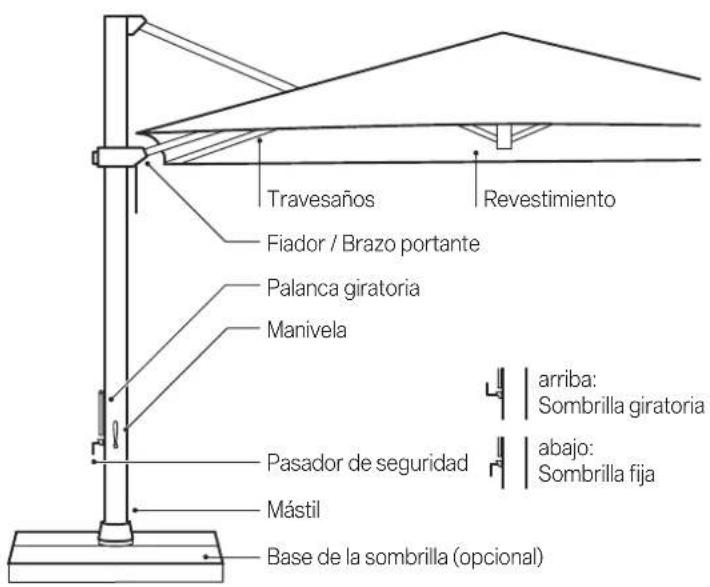

Travesaños Revestimiento Fiador / Brazo portante Palanca giratoria Manivela Pasador de seguridad Mástil Base de la sombrilla (opcional) arriba: Sombrilla giratoria abajo: Sombrilla fija

3.2 3.1

Inclinar el techo de la sombrilla

1. Soltar el fiador mediante el botón giratorio
2. Ajustar la inclinación adecuada de la sombrilla
3. Volver a asegurar el fiador

4.2 4.1 360°

Girar la sombrilla

La sombrilla se puede girar en etapas de 45°
1. Girar el pasador de seguridad hacia arriba
2. Girar la sombrilla mediante la palanca giratoria
3. Girar el pasador de seguridad hacia abajo
4. La sombrilla queda encajada en la siguiente posición de 45°

Preparar la apertura

1. Retirar la funda protectora
2. Aflojar la correa para atar
3. Soltar el fiador mediante el botón giratorio
4. Antes de abrir con la manivela: aflojar / sacar ligeramente los travesaños con la mano

1. Soltar el fiador mediante el botón giratorio
2. Hacer girar la manivela en el sentido contrario a las agujas del reloj y, al mismo tiempo, empujar el fiador hacia abajo
3. Tirar del brazo portante del mástil
4. Volver a asegurar el fiador
   ! Mantener la sombrilla lo más compacta posible.

1. Abrir totalmente la sombrilla usando la manivela y, al mismo tiempo, empujar el fiador hacia arriba
2. Volver a asegurar el fiador

! Soltar el botón giratorio del fiador suficientemente para que el fiador se pueda mover libremente.

6.2 6.3

Recoger / Proteger la sombrilla

1. Extraer/Enrollar los segmentos de tela
2. Asegurar la sombrilla con la correa para atar
3. Colocar la funda protectora por enci ma de la parte de la sombrilla
4. Cerrar la funda protectora
   ! Posicionar la varilla en el lado del mástil de la sombrilla.

Mantenimiento y cuidado

• Dejar que la sombrilla se seque abierta para evitar la aparición de moho y decoloraciones.
• Una funda protectora protege la sombrilla y prolonga su vida útil.
• La funda protectora se debe colocar sobre la sombrilla seca solo si también está seca.
• La funda protectora no se debe limpiar en la lavadora ni con productos químicos.
• De ser necesario, limpiar el revestimiento de la sombrilla con agua tibia, detergente suave y una esponja.
• No utilizar blanqueadoras ni objetos cortantes para evitar daños en el revestimiento.
• De vez en cuando comprobar que todos los tornillos estén bien apretados y, de ser necesario, volver a apretarlos.
• Si la sombrilla está situada en una zona muy expuesta, se deberá contar un mayor desgaste. En tales casos, recomendamos un mantenimiento y un cuidado intensivos.
• En la mayoría de casos, su socio GLATZ podrá reparar las sombrillas estropeadas. Se deben utilizar exclusivamente piezas de repuesto originales de GLATZ.

Desmontaje

Desmontar la sombrilla en el caso de que no se vaya a utilizar durante un largo período de tiempo.

¡PELIGRO! PELIGRO DE VUELCO. PELIGRO DE LESIONES DEBIDO AL VUELCO DE UNA SOMBRILLA.

1. Cerrar y recoger la sombrilla de forma adecuada.
2. Desmontar la sombrilla en el orden de montaje inverso.
3. Guardar la sombrilla en posición horizontal junto con todos los accesorios en un lugar seco.

Eliminación

Este símbolo en el producto, los accesorios o el embalaje indica que el producto no se puede tratar como residuo doméstico sin clasificar, sino que se debe desechar por separado. Deseche el producto en uno de los puntos de recogida previstos para su reciclaje.

El embalaje se ha fabricado con materiales respetuosos con el medioambiente, que se pueden desechar en sus plantas locales de reciclaje. Mediante la correcta eliminación de embalajes y residuos de embalaje, ayuda a evitar posibles riesgos para el medioambiente y la salud. El producto se compone de metal y piezas sintéticas. La eliminación al finalizar su vida útil se debe realizar de conformidad con la normativa regional en materia de medioambiente y residuos.

Cuidado de la madera

Debe tenerse en cuenta:

• Al lijar, trabaje siempre en dirección de las fibras de la madera.
• La parte exterior del AURA está hecha de madera de eucalipto, una madera dura. Téngalo en cuenta cuando elija el aceite.

A) Cuidado preventivo de la estructura de madera (1-2 veces al año, dependiendo de la suciedad/entorno):

1. Retire la tela de la sombrilla de la estructura para evitar daños o manchas de aceite en la misma. Si solo hubiera que hacer labores de mantenimiento en el mástil, no es necesario retirar dicho tejido. No obstante, hay que tener cuidado de que el aceite, el papel de lija o el serrín provieniente del lijado, no entre en contacto con la tela.
2. Limpie la estructura (mástil y travesaños) con un paño fino, limpio y húmedo y déjela secar.
3. Lije ligeramente la estructura (mástil y travesaños) con un papel de lija para madera de granulación 240.
4. Elimine el serrín de lijado de la superficie.
5. Con un paño fino y limpio, humedézcalo en aceite y páselo suave-mente por la superficie de la madera (mástil y travesaños), poniendo especial atención en las esquinas o zonas en ángulo. Dejar secar durante al menos 1 hora.
6. Frote bien la estructura (mástil y travesaños) con un paño fino, limpio y seco.
7. Vuelva a colocar la tela en la estructura de la sombrilla.

B) Tratamiento de daños (arañazos, muescas, manchas de moho, o similares):

1. Retire la tela de la sombrilla de la estructura para evitar daños o manchas de aceite en la misma. Si solo hubiera que hacer labores de mantenimiento en el mástil, no es necesario retirar dicho tejido. No obstante, hay que tener cuidado de que el aceite, el papel de lija o el serrín provieniente del lijado, no entre en contacto con la tela.
2. Primero, lije la zona dañada/afectada con un papel de lija para madera de granulación 80.
3. Lije toda la parte afectada (mástil y/o travesaño) con un papel de lija para madera de granulación 120.
4. Elimine el serrín de lijado de la superficie.
5. Con un paño fino y limpio, humedézcalo en el aceite y páselo suavemente por la superficie de la madera (mástil y travesaños), poniendo especial atención en las esquinas o zonas en ángulo. Dejar secar durante al menos 1 hora.
6. Lije ligeramente toda la parte afectada (mástil y/o travesaño) con un papel de lija para madera de granulación 240.
7. Con un paño fino, limpio e impregnado de aceite (no ponga demasia - do), frote la pieza afectada (mástil y/o travesaño). Deje secar unos 15 minutos y vuelva a limpiar con un paño, frotando suavemente.
8. Vuelva a colocar la tela en la estructura de la sombrilla.
