SO 6-BS - Zonneverlichting EINHELL - Gratis gebruiksaanwijzing en handleiding

Soort product	Zonne-verlichting set met draagbare TL-lamp
Merk	Einhell
Model	SO 6-BS
Categorie	Zonneverlichting
TL-lamp	18 W
Netvoeding	230 V / 50 Hz
Zonnevoeding	Zonnemodule 12 V / 6 W
Accu	6 V / 4 Ah
Laadingang	9 - 18 V / max. 500 mA
Oplaadtijd via net	12 uur
Oplaadtijd via zon (volle zon)	Ongeveer 10 uur
Gebruiksduur per volle lading	Ongeveer 4 uur
Lengte aansluitkabel	5 m
Accu-beveiliging	Zekering 1 A traag
Overlaadbeveiliging	Geïntegreerd voor de accu
Werkingstanden	Draagbare lamp, noodlamp, vaste verlichting, automatische inschakeling bij duisternis
Lichtsensor	Zonnemodule dienst als sensor
Laadindicatoren	Groene LED "CHARGE" en rode LED "FULL"
Wandmontage mogelijk	Ja, met meegeleverde beugel
Meegeleverde accessoires	Zonnemodule, aluminium beugel, kabel 5 m, TL-lamp
Reserveonderdelen	TL-lamp (18 W), zekering (1 A traag)
Onderhoud	Reinigen met een droge doek, droog en vorstvrij bewaren
Veiligheid	Bescherm de lamp tegen regen; voor onderhoud loskoppelen; niet tegelijkertijd via net en zon opladen
Garantie	12 maanden vanaf aankoopdatum

Veelgestelde vragen - SO 6-BS EINHELL

Hoe laad ik de lamp op?

De lamp kan op twee manieren worden opgeladen:
1. Via het net: sluit de voedingskabel aan op een 230 V / 50 Hz stopcontact. De groene LED CHARGE gaat branden, en na 12 uur geeft de rode LED FULL aan dat de accu volledig is opgeladen.
2. Via de zonnemodule: sluit de zonnemodule aan op de zonne-laadingang. Bij volle zon duurt het volledig opladen ongeveer 10 uur.

Kan ik de lamp buitenshuis gebruiken?

De lamp zelf is niet beschermd tegen regen. Gebruik de lamp alleen binnenshuis of op een droge plaats. De zonnemodule is daarentegen weerbestendig en kan buiten blijven.

Wat is de gebruiksduur van de lamp na een volledige lading?

De gebruiksduur is ongeveer 4 uur wanneer de accu volledig is opgeladen.

Hoe vervang ik de TL-lamp?

Schakel de lamp uit en koppel los van het net of de zonnemodule. Wacht 5 tot 10 minuten om af te koelen. Draai de veiligheidsschroef van het transparante deksel los, verwijder het deksel, draai de lamp 90° om deze los te maken, plaats de nieuwe lamp in omgekeerde volgorde.

Hoe activeer ik de automatische inschakeling bij duisternis?

Sluit de zonnemodule aan op de lamp (deze fungeert als lichtsensor) en zet de schakelaar op ON. Bij het invallen van de duisternis schakelt de lamp automatisch in en 's ochtends of wanneer de accu leeg is schakelt hij uit.

Wat moet ik doen als de lamp niet aangaat?

Controleer eerst of de accu is opgeladen: sluit de lamp aan op het net en controleer of de groene LED CHARGE brandt. Als deze niet brandt, inspecteer dan de zekering onder de lamp (zie sectie zekering vervangen). Zorg er ook voor dat de schakelaar op ON staat.

Kan ik de lamp tegelijkertijd via het net en de zon opladen?

Nee, het is niet toegestaan om gelijktijdig via het net en de zonnemodule op te laden. Dit kan de ingebouwde elektronica vernielen.

Waar moet ik de zonnemodule installeren?

Kies een locatie die indien mogelijk naar het zuiden is gericht en binnen het bereik van de 5 m kabel. Bevestig de module op de meegeleverde beugel met behulp van de kleefband. Zorg ervoor dat u geen mechanische kracht uitoefent op de module, omdat deze kwetsbaar is.

Hoe vervang ik de zekering van de accu?

Koppel voor elke ingreep de lamp los van het net en de zonnemodule. De zekering bevindt zich aan de onderkant van de lamp. Vervang de zekering alleen door een zekering met dezelfde ampèrage: 1 A traag.

Kan de lamp dienen als noodlamp bij stroomuitval?

Ja. Sluit de lamp aan op het net via de ingebouwde lader en zet de schakelaar op ON. Bij stroomuitval schakelt de lamp automatisch in. Zodra de stroom terugkeert, schakelt hij uit en wordt de accu opgeladen.

GEBRUIKSAANWIJZING SO 6-BS EINHELL

Bedienungsanleitung Solarbeleuchtungs-Set
Operating Instructions Solar Lighting Set
F Mode d'emploi Set d'éclairage solaire
NL Gebruiksaanwijzing Zonverlichtings-set
E Manual de instrucciones Conjunto de alumbrado con energia solar
Istruzioni per l'uso del Kit d'illuminazione solare

Einhell

CE

Art.-Nr.: 41.906.10

so 6-BS

1. Einleitung

Deze gebruiksaanwijzing za U vertrouwd make met de bijzondere kenmerken en de werkwijze van de zonverlichtings-set SO 6-BS. Gelingve de gebruiksaanwijzing zorgvuldig te lezen. Wij因其 nicht aansprakelijk voor schade veroorzaakt door niet naleving van de gebruiksaanwijzing. Lees deze gebruiksaanwijzing ook als de montagedoor iemand anders werden uitgevoerd.

2. Levering

Neonlamp (1 stuk)
Aluminiumbevestigingsprofil (1 stuk)
Aansluitkabel 5 m
Zonmodule 12V / 6W (1 stuk)

4. Gebruiksmogelijkheden

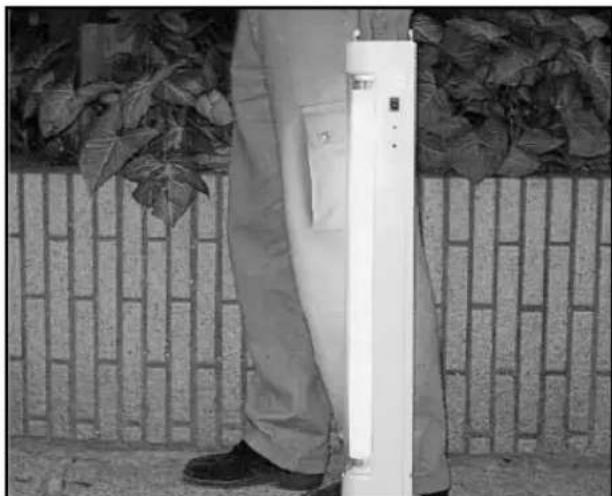

A. Als draagbare lamp voor camping, werkplaats, beroep etc.

Trek de handgreepuit. Het toestel kanrechtop of plat op een effen vlak worden opgesteld. De lamp wordt in- of uitgeschakeld met behulp van de schakelaar.

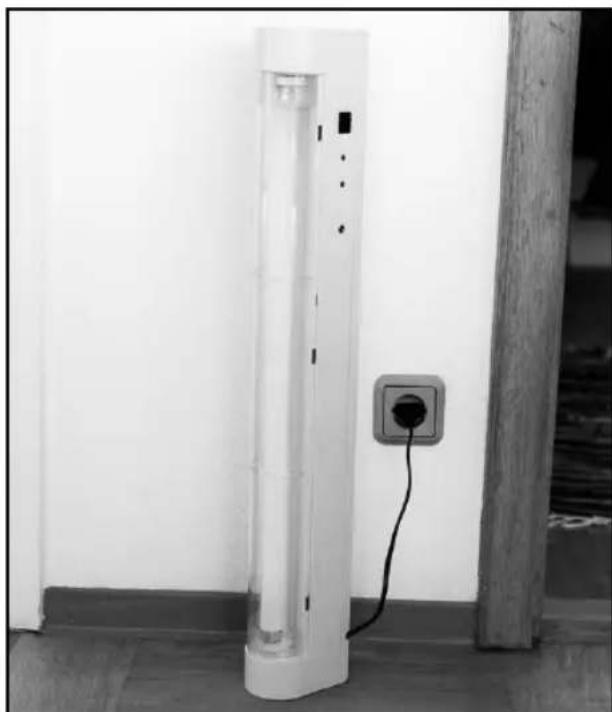

B. Als automatische noodlamp bij stroom-onderbreking

• De netlader dient waaroor in het stopcontact te worden gestoken. Breng dan de schakelaar maar stand "ON". Zodra de netspanning daalt, worden de lamp automatisch ingeschakeld. Als de netspanning opnieuw voorhanden is, gaat de lamp uit en de accu worden geladen.

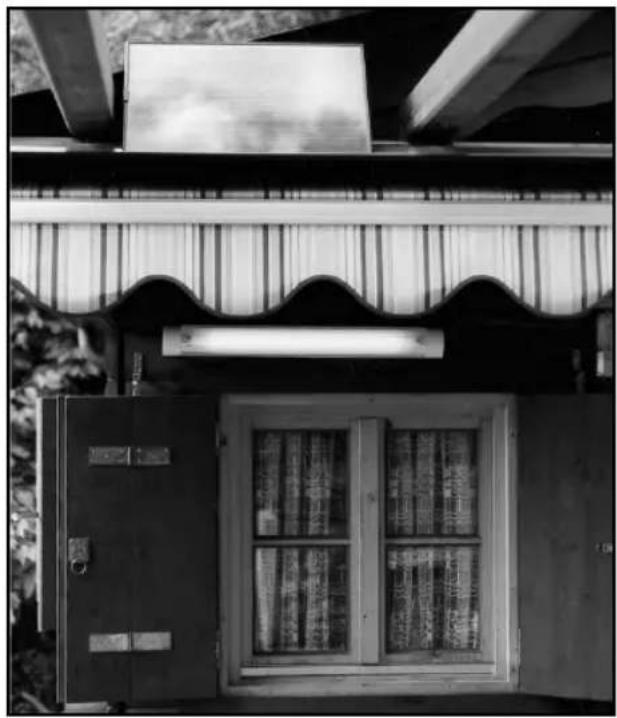

C. Als verlichting in het huis, bij het camperen, in de garage of in het tuinhuisje

• De lamp is hier aan de zonmodule noch aan het net aangesloten.
• De lamp kan met twee schroeven op een afstand van 50 cm wegen het plafond of een muur worden gemonteerd. De lamp kan met de schakelaar (AAN/UIT) in- of uitgeschakeld worden.
  Daarna dient de accu van de lamp opnieuw te worden opgeladen overeenkomstig punt 6 "laadmogelijkheden".

D. Als lamp die bij duisternis automatisch worden ingeschakeld (enkel in verbinding met de zonmodule)

• Het automatisch inschakelen bij duisternis veronderstelt dat de zonmodule aangesloten is - de module dient dan als holderheidssensor. De schakelaar (AAN/UIT)要去 op "ON" (AAN) staan. Bij het invaliden van de duisternis gaat de lamp automatisch aan, bij lege accu gaat de lamp uit. De accu worden via de zonmodule de volgende dag waar opgeladen.

NL

6. Laadmogelijkheden

Laden van de lamp via het ingebouwd voedingsgedeelte.

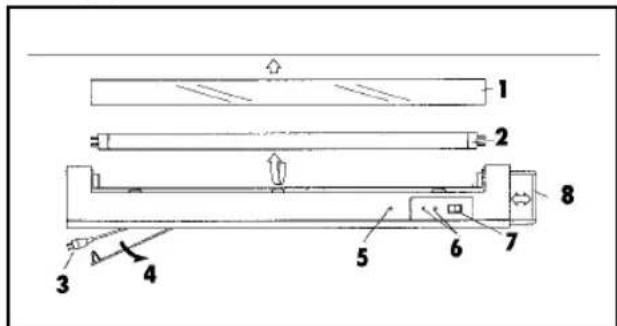

1) Transparante afdekkap
2) 18 W neonbuis
3)Netkabel
4) Afdekking van de netkabel
5) Zonlaadcontact
6) Laadcontrole
7) AAN/UIT-schakelaar
8) Handgreep

1. Open de deksel voor de netkabel aan de onderkant van de lamp, trek de netkabeluit en steek de netstekker in een stopcontact (230V,50Hz)

2. De groene lichtdiode "Charge" duidt aan dat de accu geladen worden.

3. Zodra de rode lichtdiode "Full" oplicht, is de accu vol opgeladen. De laadtijd via het ingebouwd voedingsgedeelte bedraagt ca. 12 uur. Een ingebouwde beveiliging beschermt de accu gegen overladen. D.w.z. de accu kan langer dan 12 uur aan het net aangesloten blijven zonder dat de accu beschadigd worden.

Laden via de zonmodule

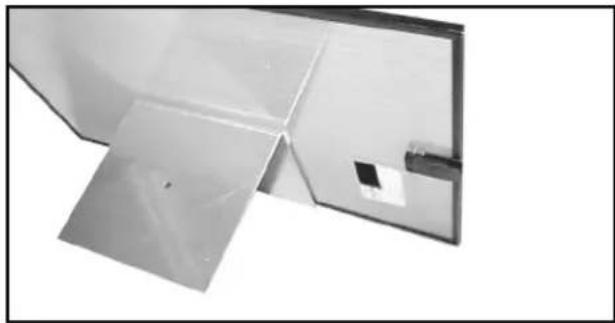

Montage en aansluiting van de zonmodule

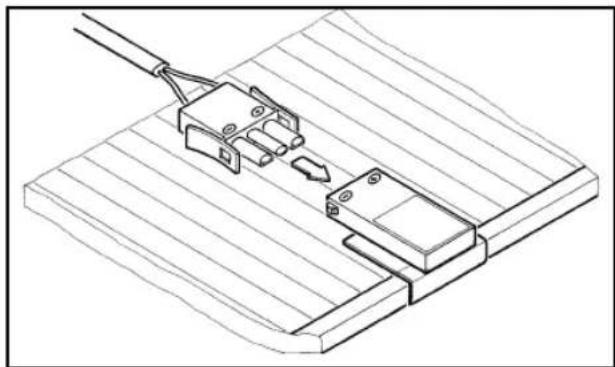

Kies voor de zonmodule een zo möglichk waar het Zuiden gerichte plaat s binnen de reikwijdtve van de aansluitkabel. Het aanbrengen van de module kan gebeuren met behulp van het bijgaand bevestigingshoekprofiel. De module kan met plankband met het hoekprofiel worden bevestigd. Gelieve bij het aanbrengen erop te letten dat de zonmodule breekbaar is en Niet aan een mechanische belasting mag worden blootgesteld. Een beschadigde zonmodule kan nicht meer hersteld worden en dient onschadelijk voor het milieu de worden verwijderd. De stekker van de aansluitkabel steekt U gewoon in het contactvoetje aan dechterkant van de module.

Let op! De stekker is beschermd gegen een verwisselen van polen - bij het insteken mag U dus nicht forceren.

Aansluiten van de lamp

Steek de voedingskabel van de zonmodule in het zonlaadcontactvoetje. Zodra de zonmodule voldoende laadstroom levert,licht de groene Lichtdiode "Charge" op en de accu worden geladen. De laadtijd is afhankelijk van de zoninstraling.Met de bijgaande zonmodule en bij volle zoninstraling za de accu na ca.10 uur volledig opgeladen zich. Bij vol geladen accu Licht de rode lichtdiode "Full" op. De Lichtduur van de lamp bedraagt ca.4 uur bij volle accu.

Aanwijzing! Een geleijktijdig laden van de accu via het net en via de zonmodule is Niet toegestaan! Het ingebouwd elektronisch gedeelte kan vermietid worden.

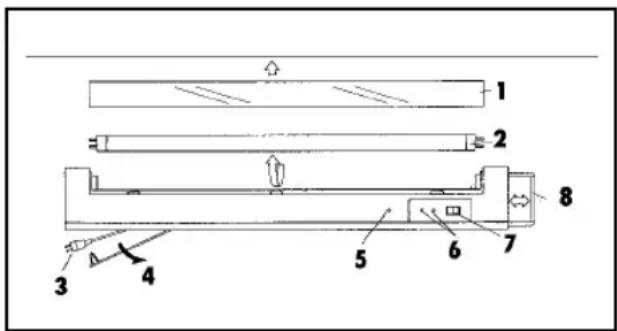

1) Transparante afdekkap
2) 18 W neonbuis
3)Netkabel
4) Afdekking van de netkabel
5) Zonaadcontact
6) Laadcontrole
7) AAN/UIT-schakelaar
8) Handgreep

7. Transportborg

Om de lampijdens het transport te borgen, opdat ze Niet onbedoeld worden ingeschakeld, is een borgclip ingestoken over de inschakelaar. Verwijder deze clip vór de eerste inwerkingstelling.

8. Verwisselen van zekering

De lamp dient van het net of de zonmodule te worden geschienen alvorens de zekering te verrangen. Om de accu te beschermen is aan de onderkant van de lamp een zekering ingebouwd. De zekering voorkomt een overladen van de accu. Gebruik bij het verwisselen van zekering slechts een verrangingszekering metdezelfde ampereage (1 A inert).

9. Verwisselen van neonbuis

Teneinde de defecte neonbuis te verrangen schakelt U de lamp uit en scheidt U de lamp van het net of van de zonmodule. Wacht voor het verrangen van de buis ca. 5 min. totdat de buis afgekoeld is. Draai de borgschroef uit de transparante afdekkap en neem de kap af. Verwijder de buis door ze met 90^ te draaien. Bij het installereren van een neue buis gaat U in omgeekerde volgorde te werk. Breng daarna de afdekkap waar aan en bevestig ze met behulp van de borgschroef.

10. Storingen

Sluit de lamp via de netkabel aan aan een netstopcontact. De groene lichtdiode "Charge"要去 oplichten. Indien deze Niet oplicht, controllerer de zekering aan de onderkant van de lamp (zie hoofdstuk "Verwissenen van zekering").

11. Aanwijzingen

De lamp is bedoeld voor verlichtingstaken in de particuliere sector. Bescherm de lamp gegen vocht. Stel de lamp Niet bloat aan de regen. Bij Niet-gebruik dient de lamp op een vorstvrijne en droge plaats te worden bewaard. Alvorens de lamp te openen要去 U de netstekker uit het stopcontact trekken of de lamp van de zonmodule scheiden. De zonmodule is wee- en wintervast.

12. Bestellen van wisselstukken

Indien U wisselstukken nodig hebt, gelieve dan bij Uw bestelling volgende gegevens te vermelden:

-Type van het toestel
Artikelnummer van het toestel
-Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk

E

1. Introduccion

De garantieduur beginnt op de koopdatum en bedraagt 1aar.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da waaroor benodigde onderdelen en het arbeidsloon worden Niet in rekening gebracht.

Geen garantie op verdere schaden.
