MANUALE UTENTE SO 6-BS EINHELL

Colle presenti istruzioni d'uso potete fare pratica delle speciali caratteristiche e delle modalità di funzionamento del Kit d'illuminazione solare SO 6-BS. Vi preghiamo di leggere attendamente le istruzioni d'uso; nei decliniamo qualsiasi responsabilità risultante da danni causati dall'inosservanza delle istruzioni stesse.

Leggete le istruzioni d'usoanche se il montaggio viene effettuato da un'altra persona.

2. Prodotto ed accessori in dotazione

Lampada a fluorescenza (1 unita)
Angolare di sostegno in Al (1 unita)
Cavo di collegamento, 5m
Modulo solare da 12V / 6W (1 unita)

3. Dati tecnici

Lampada a fluorescenza : 18 W

Carica lampada a

fluorescenza: tens. di rete 230V 50Hz

oppure

modulo da 12 V / 6 W

Accumulatore: 6 V / 4 Ah

Entrata carica: 9 - 18 V / 500 mA massimi

Attenzione! Proteggere la lampada a fluorescenza alla pioggia!

4. Tipi di possibili impieghi

A. Come lampada portatile da campeggio, officina, lavori professionali ecc.

Tirate fuori l'impugnatura. Il congegno può essere点多 verticalmente o orizzontalmente su una superficie piana. La lampada viene accesa/spenta azionando l'interruttore.

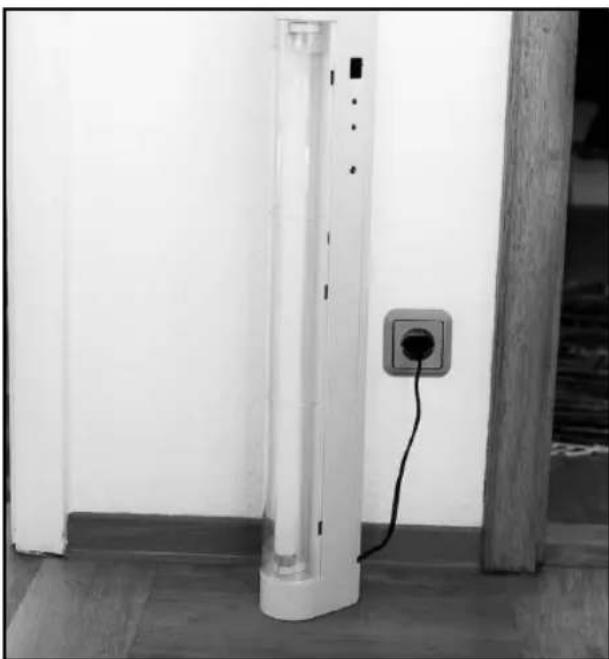

B. Come lampada d'emergenza automatica se mancasse la corrente

Inserire il caricapile a corrente di rete in una presa e portare l'interruttore in posizione „ON". Appena manca la tensione di rete, la lampada si accende automaticamente. Appena c'è la tensione di rete, la lampada si spegne e l'accumulatore viene ricaricato.

C. Come illuminazione da casa, da campeggio, garage o nella casettina da giardino.

La lampada non è qui collegata né al modulo solare né alla tensione di rete.
La lampada la si puis fissare, con l'ausilio di due viti con distanza para a 50~cm al soffitto della stanza o alla parete. Accendere o spegnere la lampada azionando I'interruttore "EIN/AUS", acceso/spento.
E per conclusere, l'accumulatore della lampada deve venire ricaricato procedendo come indicato nel punto 6, Modi di caricarla.

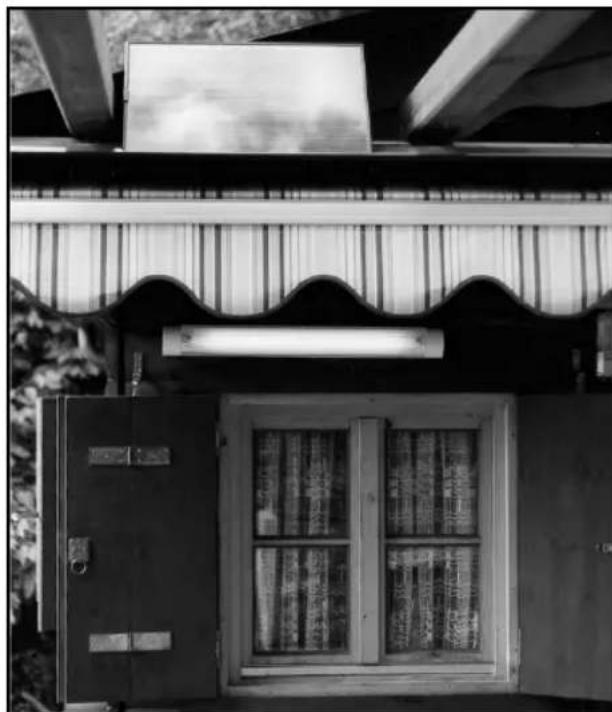

D. Come lampada ad accensione automatica nell'oscurità (solo se collegata al modulo solare).

Presupposto necessario all'accensione automatica nell'oscurità è che il modulo solare sia collegato; quello serve da sensore di luminosità. L'interruttore („EIN/AUS“) deve trovarsi in posizione „ON“ (EIN), acceso. Con sufficiente grado di oscurità, la lampada s'accende automaticamente; con accumulatorate vuoto, la lampada si spegne. Il giorno susseguente l'accumulatore verrà ricaricatoattraverso il modulo solare.

6. Modi per caricarla

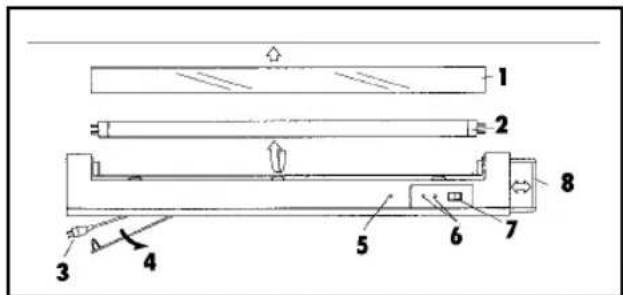

Carica della lampada attraverso l'alimentatore incorporato

1. Tettuccio di protezione trasparente
2. Lampada a fluorescenza da 18 W
3. Cordone elettrico di rete
4. Coperchio per cordone elettrico di rete
5. Boccola di carica solare
6. Controllo carica
7. Interruftore acceso/spento
8. Impugnatura
9. Aprite il coperchio per il conduttore elettrico di rete sul fondo della lampada, estraete il conduttore elettrico di rete ed introducetelo in una presa (230V 50Hz)

10. L'LED verte, Charge" Vi segnala che I'accumulatore viene caricato.

11. Appena l'LED rosso "Full" s'accende, l'accumulatore è completamente carico. Il tempo di caricatramite l'alimentatore di rete incorp calorò di ca. 12 ore. Il dispositivo di protezione sovraccarica impedisce che l'accumulatore venga sovraccaricato, ciò significa che l'accumulatore più stare collegato più di 12 ore,enza essere danneggiato.

Carica atraverso il modulo solare

Montaggio e collegamento del modulo solare

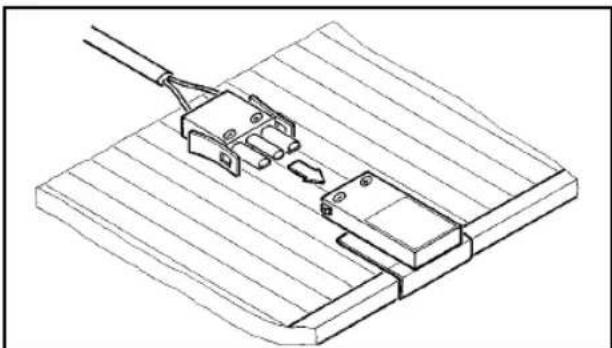

Per il modulo solare scegliete un luogo possibilmente rivolto verso „sud" e raggiungibile dal cavo di collegamento. L'installazione del modulo cui avvenire con l'ausilio dell'angolare di sostegno in dotazione. Il modulo lo si cui fissare all'angolare di sostegno con un nastro adesivo. Durante l'installazione, Vi preghiamo di tenere conto che il modulo solare si spezza con facilità e non lo si deve sottoporre a nessuna pressione meccanica. Un modulo solare danneggiato non lo si cui più aggistiare e lo si deve smaltire in maniera da salvaguardare l'ambiente. La spina del cavo di collegamento viene semplicamente inserita nella boccola sul retro del modulo.

Attenzione! La spina è protetta contro l'errata polarità e, inserendola, non sforzare inutilmente.

Collegamento della lampada

Introducete il connettore elettrico del modulo solare nella boccola di carica solare.

Appena il modulo solare fornisce abbastanza corrente di carica, l'LED verde „Charge“ s'accende e l'accumulatore viene caricato. Il tempo di carica dipende dall'intensità dei raggi solari. Col modulo solare in dotazione e pieno solebastano ca. 10 ore per caricarla completeness.

Appena l'accumulatore è carico, l'LED rosso „Full“ s'accende. La durata d'illuminazione con accumulatore carico è di ca. 4 ore.

Avvertenza! Non è consentita la carica simultanea dell'accumulatore con rete elettrica e con modulo solare! I dispositivi elettronici incorporeti potrebbero venire rovinati.

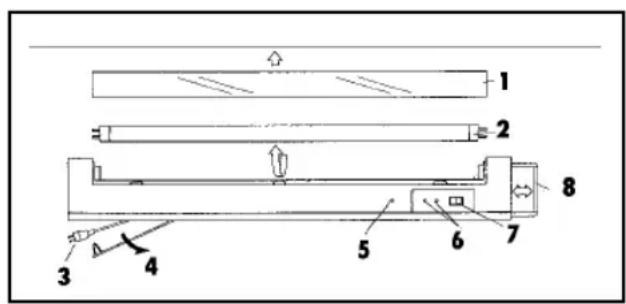

1. Tettuccio di protezione trasparente
2. Lampada a fluorescenza da 18 W
3. Cordone elettrico di rete
4. Coperchio per cordone elettrico di rete
5. Boccola di carica solare
6. Controllo carica
7. Interruftore acceso/spento
8. Impugnatura

7. Sicura durante il trasporto

Per impedire che la lampada s'accenda inavvertamente durante il trasporto, vi è stata applicata una sicura al disopra dell'interruttore. Prima di accendere la lampada per la primaolta togliete alla对该点的注意。

8. Sostituzione del fusibile

Prima di sostituire il fusabile bisogna staccare la lampada alla rete elettrica o dal modulo solare. Questo fusabile, che protege l'accumulatore contro la sovraccarica, è stato integrato nel fondo della lampada. Sostituendo il fusabile fare attenzione che lo stesso disponga di un equivalente valore in Ampère (1 A ridardato).

9. Sostituzione della lampada a fluorescenza

Per sostituire la lampada a fluorescenza, spegnete la lampada e staccatela alla tensione di rete o dal modulo solare. Avanti di sostituirla attendete ca 5 min. fino a 10 min.,cioè fino a che la lampada si sare raffreddata. Svitate fuori la vite di bloccaggio dal tettuccio di protezione trasparente e togliete il tettuccio stesso. Per prelevare la lampada girarla di 90^ . L'introduzione di una nuova lampada avviene in senso analogo inverno. Riporre infine il tettuccio di protezione e fissarlo con la vite di bloccaggio.

10. Inconvenienti di funzionamento

Se la lampada non funzionasse, allora effettuate i seguenti controli:

l'accumulatore è completamente carico?

Inserite la spina della lampada in una presa di corrente di rete. L'LED verde „Charge“ si dovrebbe accendere. In caso contrario dovrete controllare il fusabile incorporado nel fondo della lampada. (Vediizione „Sostituzione del fusabile“.)

11. Avvertenze

La lampada è stata concepita per l'impiego nell'ambito di vita privato.

Proteggete la lampada dall'umidità.

Non esponete la lampada alla pioggia.

Non servendosene, custodire la lampada in una stanza asciutta e protetta dal gelo.

Prima di aprire la lampada dovete staccare la spina alla presa di rete o dal modulo solare.

Il modulo solare resiste alle intemperie e agl'influssi invernale.

12. Commissione dei pezzi di ricambio

Avendo eventualmente bisogno di pezzi di ricambio, si dovrebbe dichiarare quanto segue:

modello dell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.

I periodo di garanzia inizia nel glomo dell'acquisto da 1 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componenti da sostituire e il lavoro necessario per la riparazione non vengono calcolati. Non c'è alcuna garanzia nel caso di danni successivi.

Il vosto centro di assistenza.

GARANTIEURKUNDE

1-22077 Beregazzo (Co)

Con riserva di apportare modifiche tecniche
