GEBRUIKSAANWIJZING PL590 Soundmaster

Gooi dit product niet weg bij het huishoudafval aan het einde van de levensduur ervan. Breng het product terug naar een inzamelingspunt voor hergebruik van electrische en electronische apparatuur. Dit wordt aangegeven door dit symbool op het product, in de gebruiksaanwijzing of op de verpakking.

De materialen zijn recyclebaar volgens hun etikettering. Door materialen te hergebruiken of andere vormen van recycling van oude apparaten en verpakkingen, levert u een belangrijke bijdrage aan de bescherming van ons milieu. Verwijder indien nodig de batterijen en persoonlijke gegevens voordat u deze gratis weggooit en vraag uw gemeente naar het verantwoordelijke afvalverwerkingspunt.

WAARSCHUWING

Risico voor een elektrische schok Niet openen!

Waarschuwing: Verwijder de behuizing (of achterzijde) niet, om het risico op elektrische schokken te verkleinen. Geen voor de gebruiker te onderhouden onderdelen binnenin het apparaat. Laat reparatie over aan gekwalificeerd onderhoudspersoneel.

Dit symbool wijst op de aanwezigheid van een gevaarlijke spanning binnenin de behuizing, die groot genoeg is om electrische schokken te veroorz aken.

Dit symbool wijst de gebruiker op de aanwezigheid van belangrijke gebruiks- en onderhoudsinstructies voor het apparaat.

Gebruikte batterijen zijn gevaarlijk afval en mogen NIET weggegooid worden bij het huishoudelijk afval!!! Als consument bent u wettelijk verplicht alle batterijen terug te brengen voor milieuvriendelijk hergebruik - of de batterijen gevaarlijke stoffen*) bevatten of niet.

U kunt batterijen gratis terugbrengen naar openbare inzamelingspunten in uw gemeente of bij winkels die de betreffende soort batterijen verkopen. Alleen volledig lege batterijen.

*) met de markering Cd = cadmium, Hg = kwik, Pb = lood

Luister nooit langdurig op hoge volumeniveaus, om mogelijke gehoorbeschadiging te voorkomen.

• Gebruik het apparaat alleen binnenshuis in een droge omgeving.
• Bescherm het apparaat tegen vocht.
• Open het apparaat niet. ELECTRISCHE SCHOKGEVAAR! Laat opening en reparatie over aan gekwalificeerd onderhoudspersoneel.
• Sluit dit apparaat alleen aan op een goed geïnstalleerd en geaard stopcontact. Zorg ervoor dat de netspanning overeenkomt met het de specificaties op het etiket.
• Zorg ervoor dat het electriciteitssnoer droog blijft tijdens gebruik. Zorg ervoor dat het electriciteitssnoer niet afgeknepen of op een andere manier beschadigd wordt.

Veiligheids-, milieu- en instellingsaanwijzingen

• Beschadigde snoeren of stekkers moeten meteen vervangen worden door geautoriseerd onderhoudspersoneel.
• In geval van bliksem moet de stekker onmiddellijk uit het stopcontact getrokken worden.
• Wanneer kinderen het apparaat gebruiken, moeten de ouders toezicht houden.
• Reinig het apparaat alleen met een droge doek.
• Gebruik GEEN SCHOONMAAKMIDDELEN of SCHUURSPONSJES!
• Stel het apparaat niet bloot aan direct zonlicht of andere hittebronnen.
• Installeer het apparaat op een plaats met voldoende ventilatie, om oververhitting te voorkomen.
• Dek de ventilatieopeningen niet af!
• Installeer het apparaat op een veilige en vibratie-vrije plaats.
• Installeer het apparaat zo ver mogelijk uit de buurt van computers en magnetrons; anders kan de radio-ontvangst gestoord worden.
• Open de behuizing niet en probeer het apparaat niet te repareren. Dit is gevaarlijk en doet uw garantie vervallen. Reparaties mogen alleen uitgevoerd worden door geautoriseerd onderhoudspersoneel.
• Gebruik alleen kwik- en cadmium-vrije batterijen.
• Gebruikte batterijen zijn gevaarlijk afval en mogen NIET weggegooid worden bij het huishoudelijk afval!!! Breng de batterijen terug naar uw handelaar of naar inzamelingspunten in uw gemeente.
• Houd batterijen buiten bereik van kinderen. Kinderen kunnen batterijen per ongeluk inslikken. Raadpleeg onmiddellijk een dokter wanneer een kind een batterij ingeslikt heeft.
• Controleer uw batterijen regelmatig om batterijlekkage te voorkomen.
• De stekker of een koppelkabel wordt gebruikt als onderbrekingsapparaat. De onderbrekingsapparaten zullen gereed zijn voor gebruik.
• Zet geen open vuurbronnen, zoals brandende kaarsen, op het apparaat.
• Zet geen met vloeistof gevulde objecten, zoals vazen, op het apparaat.
• Dit apparaat is voor gebruik in omgevingen met een gematigd klimaat; niet geschikt in landen met een tropisch klimaat.

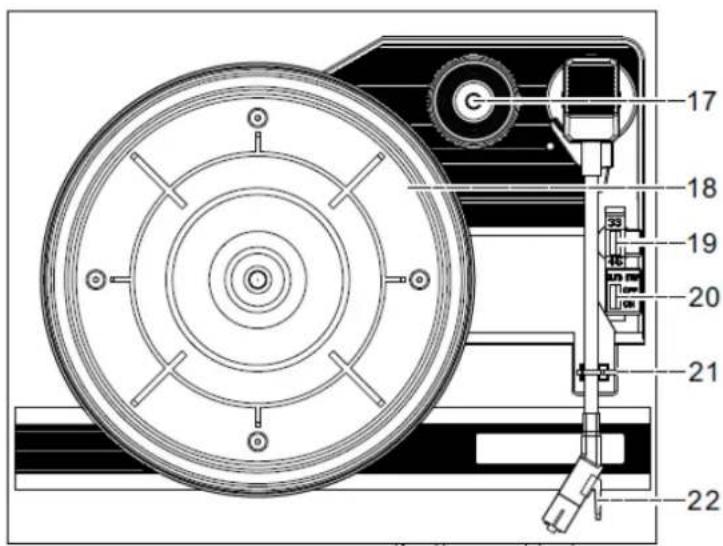

17) 45 RPM-platenadapter
18) Draaitafelplateau
19) Snelheidsregelaar draaitafel
20) Automatische stopschakelaar
21) Toonarmsteun
22) Naaldhouder

ACHTERZIJDE

23) DC-ingang
24) 3,5 mm lijnuitgang
25) DAB/FM-antenne-aansluiting
26) AC/DC-adapter
27) DC-stekker

26

10) Overslaan /omhoog selecteren
11) TS (trackscheiding)
12) VOLUME - Volumeregeling
13) USB-aansluiting
14) 3,5 mm Aux-in-aansluiting
15) 3,5 mm hoofdtelefoonaansluiting
16) MEMORY - Voorinstelling opslaan en oproepen

Hoofdeenheid
▶ Stroomvoorziening

DAB/FM-antenne
Gebruiksaanwijzing

AAN DE SLAG

VOEDINGSBRON

De DC-stekker met de DC-ingang van het apparaat verbinden.

Dit systeem is uitsluitend ontworpen voor gebruik op normale 230 V 50 Hz AC-voeding. Als u het apparaat met een andere voedingsbron probeert te gebruiken, kan het systeem beschadigd raken en dergelijke schade wordt niet gedekt door uw garantie.

Sluit de meegeleverde DAB/FM-antenne aan op de antenneaansluiting en positioneer deze voor de beste ontvangst.

ALGEMENE BEDIENING

IN- / UITSCHAKELEN

Druk op " ∅FUNC" om de aan-modus te activeren.

Houd “ ⏻ / FUNC” ingedrukt om het apparaat uit te schakelen in de stand-bymodus.

MODI SELECTEREN

Druk herhaaldelijk op “ ⚡FUNC” om tussen modi te schakelen.

HET VOLUME/GELUID AANPASSEN

Draai aan "VOLUME" om het volume te verlagen/verhogen.

Draai aan "TONE": om het geluid aan te passen.

INFORMATIE

Druk herhaaldelijk op "PLAY MODE/INFO" om de beschikbare radio-informatie aan te kondigen.

ERP-energiebeheer

Als niemand “ ⏻ /FUNC” ingedrukt houdt om het apparaat uit te schakelen na het stoppen met spelen, zal het apparaat automatisch uitschakelen na ongeveer 15 minuten.

Druk op de knop "⏻/FUNC" op het apparaat om weer in te schakelen.

DAB-RADIO

1. Selecteer DAB-modus, bij de eerste keer inschakelen wordt automatisch een volledige scan uitgevoerd.
2. Houd "▶/ ■ / SCAN" ingedrukt om het handmatig opnieuw te starten. Druk herhaaldelijk op "▶ of " " om de gewenste DAB-zender te kiezen.

FM (UKW) RADIO

1. De FM-modus selecteren.
2. Houd "▶▶/ ◀◀" ingedrukt om automatisch FM-zoeken te starten.
3. Druk herhaaldelijk op "▶▶/ ◀◀◀" om handmatig af te stemmen.
   Als u op een stereo FM-zender afstemt, dan zal het scherm 'stereo' weergeven. Als u op een zwakkere FM-zender afstemt, zal de ontvangst automatisch op mono schakelen.
   U kunt op “▶/ ■ / SCAN” drukken om de modus Stereo of Mono te wijzigen.

Houd "▶/ ■ / SCAN" ingedrukt om de automatische FM-opslagfunctie te starten. De gevonden zenders worden automatisch opgeslagen onder de voorinstellingen.

VOORINSTELLINGSFUNCTIE IN DAB-/FM-MODUS

Voorinstelling opslaan

1. Selecteer in de DAB-/FM-afspeelmodus het gewenste radiostation. Houd "MEMORY" 2 seconden lang ingedrukt, "Empty P1" verschijnt op het display.
2. Selecteer het gewenste voorkeuzenummer met " ▶/ ◀◀".
3. Druk op "MEMORY" om te bevestigen en "Preset x Stored" verschijnt op het scherm.
4. Herhaal de bovengenoemde 1 - 3 stappen om 20 gewenste DAB-stations of 20 FM-stations te programmeren.

Voorinstelling oproepen

Druk op "MEMORY", selecteer met "▶/ ◀◀" de gewenste voorkeurszender en bevestig met "MEMORY."

USB-BEDIENING

Afspelen via USB

1. Steek voorzichtig een USB-drive in de USB-poort. Schakel in en selecteer de USB-modus.
2. Het afspelen begint bij de laatst beluisterde track.
3. Druk op "▶/■/SCAN" om het afspelen te pauzeren. De tracktijd zal beginnen te knipperen. Druk opnieuw op
   "▶/ ■ / SCAN" om het afspelen te hervatten.

TRACK OVERSLAAN EN SNEL ZOEKEN NAAR TRACKS IN USB-MODUS

1. Als u tijdens USB-weergave herhaaldelijk op “▶▶” of “▶◀◀” drukt, gaat u naar hogere of lagere tracks. Het apparaat zal vanaf de geselecteerde track gaan afspelen.
2. Houd de toets "▶▶" of "◀◀" ingedrukt om binnen een track vooruit of terug te spoelen en een specifiek segment te vinden. De speler zal op hoge snelheid vooruit- of terugspoelen. Laat de toets los zodra u het gewenste segment hoort en de normale afspeelmodus zal vanaf dat punt worden hervat.

HERHALENDE en WILLEKEURIGE afspeelmodus

1. Druk op "PLAY MODE/INFO", de speler zal het huidige afgespeelde nummer herhalen; "ONE" zal op het scherm verschijnen.
2. Druk twee keer op "PLAY MODE/INFO" en de speler schakelt over naar de "Random" afspeelmodus;RANDOM" zal op het scherm verschijnen. Druk op de knop "▶ of " " om de tracks willekeurig af te spelen.
3. Druk drie keer op "PLAY MODE/INFO" de speler zal de tracks in de spelende map herhalen; "FOLDER" zal op het scherm verschijnen.
4. Druk vier keer op "PLAY MODE/INFO" de speler zal de fragmenten van de hele USB herhalen; "ALL" zal op het scherm verschijnen.

PHONO

Genoteerd:

• Verwijder de stylusbesherming.
• Zorg ervoor dat de toonarm wordt losgemaakt van de toonarmsteun en zet deze opnieuw vast na afloop.
• Phono en Aux delen dezelfde functieband. Zodra de 3,5mm Aux-ingang wordt aangesloten, schakelt het apparaat automatisch op de Aux-ingangsfunctie.
• Zorg er daarom voor dat er niets is aangesloten op de 3,5mm Aux-ingang als u een plaat wilt afspelen.

Cartridge Stylus assembly

1. Selecteer de functie "PHONO/AUX".
2. Stel de snelheidsregeling in op de juiste positie voor de af te spelen plaat.
3. Plaats de LP op de plaat (gebruik de spindeladapter indien nodig).
4. Til de draaitafelarm uit de steun en beweeg hem langaam naar de kant van de plaat. De plaat zal beginnen draaien.
5. Plaats de toonarm in de gewenste positie op de LP.
6. Pas het volume aan tot op het gewenste niveau.
7. Op het einde van de LP, zal de plaat automatisch stoppen met draaien. Til de arm van de plaat af en zet hem terug in de steun.
8. U kunt het afspelen ook handmatig stoppen door de toonarm van de plaat op te tillen en terug te keren naar de steun.

Opmerking: Wanneer een LP een ander formaat heeft, zal de auto-stop de LP stoppen voordat de laatste track uitgespeeld is. Stel in dit geval de auto-stopschakelaar in op positie "uit". Het apparaat zal nu blijven draaien tot aan het einde van de plaat, maar niet langer automatisch stoppen (schakel het apparaat uit of stel de auto-stopschakelaar weer in op positie "aan" om het draaien te stoppen). Zet dan de toonarm weer in de ruststand.

BEDIENINGAUX-IN

Selecteer de PHONO-modus. Steek een audiokabel (niet inbegrepen) in de overeenkomstige 'AUX IN'-ingang van het apparaat.

Start het afspelen van het aangesloten apparaat en pas het volume aan.

USB-OPNAME

Steek een USB-drive in de USB-ingang.

Selecteer de bron die u wilt opnemen; mogelijk moet u zich voorbereiden door de opnamebron vooraf te pauzeren.

Druk eenmaal op "● REC" en het scherm zal "Checking" en vervolgens "REC USB" tonen.

Start het afspelen van de bron die u wilt opnemen.

Druk op “▶II / ■ / SCAN” om de opnamefunctie te stoppen tijdens de opnamemodus.

OPMERKING:

De opnamekwaliteit en prestaties voor radiocodering zijn niet stabiel vanwege interferentie van de ontvangst. Dit is geen storing van het systeem.

Het systeem maakt een "JL_REC"-map aan en slaat de codeertracks daarin op.

Het opnameformaat is vooraf ingesteld op – MP3-bitrate: 128 kbps, samplesnelheid: 44,1 kHz De titel van het nummer zal niet worden opgenomen in de coderingsmodus

Trackscheiding

U kunt de opgenomen muziek vanaf Phono, Aux, DAB- of FM-radio naar USB-track per track scheiden tijdens het coderen. Telkens wanneer u tijdens de codering van die bronnen naar USB op de knop "Tackscheiding) drukt, zal het systeem een nieuwe track creëren en de opname vervolgen. De tekst TS verschijnt één keer op het LCD-scherm en keert dan terug naar REC en knipperen. Dit betekent dat het toestel met succes een nieuwe track heeft aangemaakt en continu aan het opnemen is.

BEDIENING HOOFDTELEFOON

Steek tijdens normaal gebruik een hoofdtelefoonkabel (niet inbegrepen) in de overeenkomstige 'PHONES'-uitgang van het apparaat. U kunt het geluid nu via uw hoofdtelefoon horen.

Opmerking: Stel een lager volumeniveau in wanneer u de "PHONES"-bediening gebruikt. Luister nooit langdurig op hoge volumeniveaus, om mogelijke gehoorbeschadiging te voorkomen.

LINE-OUT

U kunt dit apparaat aansluiten op een externe versterker of recorder (zoals een cassetterecorder) via de lijnuitgang. Om dit te doen, sluit u het apparaat aan op een conventionele kabel die u in een gespecialiseerde winkel kunt vinden.

SYSTEEMINSTELLINGEN

Open het systeemmenu in DAB- of FM-modus door "PLAY MODE/INFO" ingedrukt te houden.

Selecteer de beschikbare opties hieronder met de knop “ ▶▶/ ◀◀.en bevestig met de knop “ ▶▶ / ■ / SCAN”.

Bevestig de geselecteerde optie met "▶// ■ / SCAN".

DAB-modus	FM-modus
Full scan: voert een volledige DAB-scan uit	Scan setting: Selecteer de FM-zoekdrempelwaarde voor alle of alleen sterke zenders.
Manual tune: u kunt de DAB-zenders kiezen voor een handmatige scan	Audio setting: Mono- of Stereo-modus selecteren
PRUNE: verwijdert niet-beschikbare zenders uit de zenderlijst
DRC (Dynamic range compression)Deze functie (indien beschikbaar bij de zender) vermindert het verschil tussen het hardste en het zachtste geluid dat wordt uitgezonden. U kunt kiezen tussen uit, zacht en hard
Software version De softwareversie weergevenLanguage Beschikbare talen-berichten selecteren.Factory reset Zet de apparaten terug in de fabrieksinstellingen

De huidige versie van de gebruiksaanwijzing kan worden gedownload van www.soundmaster.de

Technische veranderingen en drukfouten voorbehouden.

Auteursrecht van Woerlein GmbH, 90556 Cadolzburg, www.soundmaster.de

Duplicatie alleen met de toestemming van Woerlein GmbH

CE

Wörlein GmbH verklaart hierbij dat dit apparaat in overeenkomst is met de essentiële vereisten en andere relevante bepalingen van de Richtlijn 2014/53/EU.

Een kopie van de conformiteitsverklaring kunt u verkrijgen op het hierboven vermelde adres.
