GEBRUIKSAANWIJZING 2959961 BARTSCHER

4.1. Algemene aanwijzingen 4
4.2. Omschrijving van het apparatus 4
4.3. Veiligheidsvoorzieningen 5
4.4. Het verwangen van onderdelen 5
4.5.Typeplaatje 6
4.6. Urtrusting en toebehoren 6

5.1. Beschrijving van de bediening. 7
5.2. Branderontsteking 7
5.3. Vullen en ledigen van de bakken 8
5.4. Tips voor gebruik van het apparaat 9

1. REINIGING EN ONDERHOUD 9

6.1.Aanwijzingen voor reiniging en onderhoud 9
6.2. Routine-onderhoud 9
6.3. Reiniging van de bak 10

1. STORINGEN 10
2. INSTALLATIE 11

8.1. Verpakking en uitpakken 11

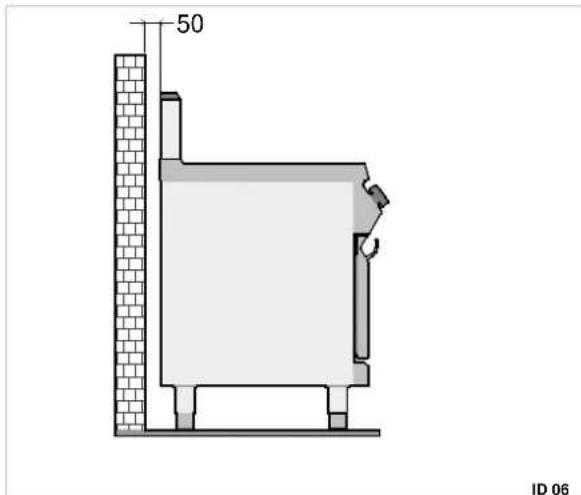

8.2. Installatie (onderhoudsmonteur) 11
8.3. Installatie van de rookafvoerijp (onderhoudsmonteur) 12
8.4. Gasaansluiting (onderhoudsmonteur) 12
8.5. Elektrische aansluiting (onderhoudsmonteur) 12
8.6. Afvoer van de verbrandingsproducten 13

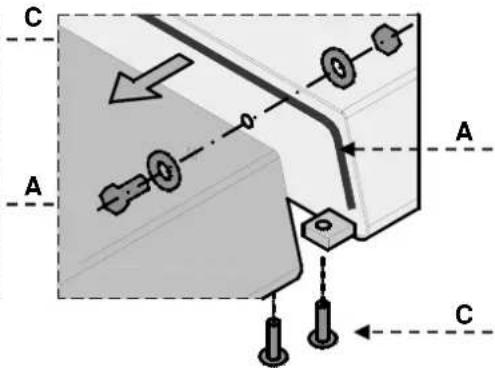

8.7. Montage van het apparaat in rij 13
8.8. Ombouw van gastoevoer (onderhoudsmonteur) 13
8.9.Het testen (onderhoudsmonteur) 14

1. INSTELLINGEN 14

9.1. Instellenen van elektroventiel van het gas (onderhoudsmonteur) 14
9.2. Vervangen van het mondstuk van de brander (onderhoudsmonteur) 15
9.3. Vervangen van het mondstuk van de ontstekingsvlam (onderhoudsmonteur) 15

10.VERWIJDERING VAN HET APPARAAT 16

BIJLAGEN

2. INDEX

A

Aanwijzingen voor reiniging en onderhoud 9

Afvoer van de verbrandingsproducten 13

Algemene aanwijzingen 4

B

Beschrijving van de bediening 7

Branderontsteking 7

E

Elektrische aansluiting 12

G

Gasaansluiting 12

H

Het testen 14

Het verwangen van onderdelen 5

1

Installatie 11

Installatie van de rookafvoerpijp 12

Instellingen van elekroventiel van het gas 14

M

Montage van het apparaat in rij 13

0

Ombouw van gastroevoer 13

Omschrijving van het apparaat 4

R

Reiniging van de bak 10

Routine-onderhoud 9

s

STORINGEN 10

T

Tips voor gebruik van het apparaat 9

Typeplaatje 6

U

Uitpakken 11

Ultrusting en toebehoren 6

V

VEILIGHEID 3

Veiligheidsvoorzieningen 5

Verpakking 11

Vervangen van het mondstuk van de brander 15

Vervangen van het mondstuk van de

ontstekingsvlam 15

VERWIJDERING VAN HET APPARAAT 16

3. VEILIGHEID

Vooraleer het apparaat worden

gebruikt, dient de gebruikhandleiding nauwkeurig te worden gelezen.

De handleiding bevat belangrijke informatie betreffende veilig gebruik en onderhoud van het apparatus.

Bewaar deze handleiding zorgvuldig en raadpleeg wanner nodig.

De fabrikant heeft bij het ontwerpen en de fabricage speciala gezorgd om risico's voor de veiligheid en gezondheid van het personeel tijdens de bediening van het apparaat te voorkomen.

Lees aandachtig de instructies in de gebruikshandleiding en alle instructies geplaatst direct op het apparaat. Besteed bijzondere aandacht aan de instructies betreffende verilgheid.

De ingebouwde verilgheidsvoorzieningen mogen nooit worden aangepast of verwijderd. Het nicht navolgen van deze regels kan verilgheids- en gezondheidsrisico van de waar werkende Personen opleveren.

Het worden aanbevolen enige testen UIT te voeren om over de plaatsing en de functies van de bedieningselementen kennis te krijgen en vooral over deze die voor aan- en uitschakelen van het apparaat zich verantwoordelijk.

Het apparaat dient alleen te worden bestemd voor het gebruik waarvoor het ontworpen is; ieder anders gebruik worden beschouwd als incorrect.

De fabrikant aanvaardt geen enkele aansprakelijkheid voor materiele schaden of schade aan Personen verroorzaakt door incorrect of onjuist gebruik van het apparaat.

Alle onderhoudswerkzaamheden die een specifieke technische kennis of speciale vaardigheden vereisen, worden uitsluitend door gekwalificeerd personeel uitgevoerd.

Om de hygiène te verzekeren en het voedsel gegen verontreiniging te beschermen,要去en de elementen die direct of indirect in contact met het voedsel komen en alle naburige gebieden grondig worden gereinigd. Hiervoor de wasmiddelen gebruiken die voor de voedingsindustrie zijn geschikt, vermijd het gebruik van brandbare of schadelijke stoffen.

Zorg ervoor dat na elk gebruik alle branders en bedieningselementen zijn uitgeschakeld en de aansluitkabelsংn losgekoppeld.

Wanner het apparaat gedurende langere tijd nicht wordt gebruikt, moeten nicht alleen alle aansluitkabels worden afgekoppeld, maar ook alle interne en externe onderdelen ervan grondig gereinigd worden.

Om het risico op brand te vermijden, zorg ervoor dat het oliepeil nooit onder het op de bak weergegeven minimumniveau daalt.
i Het wordt aanbevolen om de olie te veranderen wanner het donker wordt of rook bij temperaturen 160^ - 180^ ontstaat. Vaak gebruekte olie heeft een laag vlampunt.
Neem in acht dat de te natte producten of te grote belasting plotseling koken van de frituurolie veroorzaken.
Gebruik olien of mensels van olien die bestemd zijn voor friteuses.
Let vooral op de grond naast het apparaat: het kan glad+zijn.
Het apparatus mag nicht onder waterstraal worden gereinigd.

4. ALGEMENE AANWIJZINGEN EN WAARSCHUWINGEN

4.1. Algemene aanwijzingen

Deze gebruikshandleiding is door de fabrikant opgesteld om voor bevoegd personeel informatie nodig voor werk met het apparaat te verstrekken. Het worden aanbevolen dat de geadresseerden van de informatatie het zorgvuldig en strikt doorlezen. Door het doorlezen van deze informatatie kan het risico voor menselijk gezondheid en veiligheid worden voorkomen.

Bewaar deze instructies voor de gehele levensduur van het apparaat op een bekend en goed bereikbare plaat dat wanner nodig algijd kan worden geraadpleegd.

Om belangrijke informaties van de tekst te benadrukken of aandacht op belangrijke gegevens te leggen, worden speciale symbolen gebruikt:

Voorzichtig - waarschuwing

Het wijst op belangrijke

veiligheidsvoorschriften aan. Om de gezondheid en de verilgheid van personen Niet in gevaar te brengen en geen schadte veroorzaken, is het juiste gedrag nodig. Belangrijk

Wijst op belangrijke technische

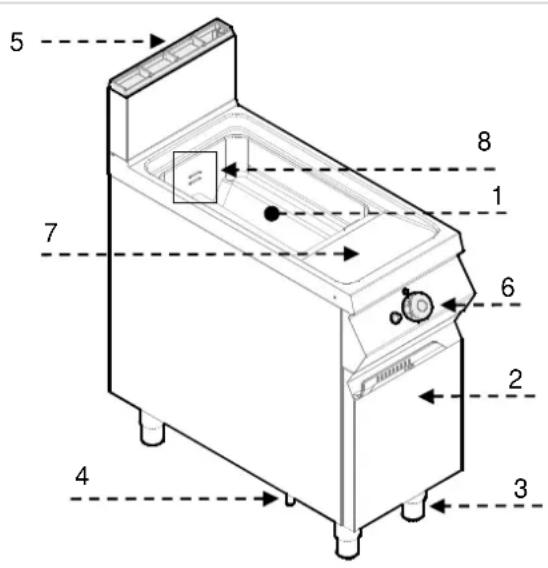

4.2. Omschrijving van het apparatus

Het apparaat bedoeld als friteuse wordt ontworpen en gefabricceerd voor frituren van voedsel in horeca. Afhankelijk van de vereisten is het verkrijgbaar met een of twee bakken.

1) Bak
2) Inspectieklep
3)Instelbare voeten
4) Gasaansluiting
5) Afvoerpijp: afvoering van verbrandingsgassen
6) Temperatuurregelaar: regelt de olietemperatuur
7) Branderontsteking: piezo-elektrische ontsteking van de brander
8) Minimale en maximale olieniveau in de bak

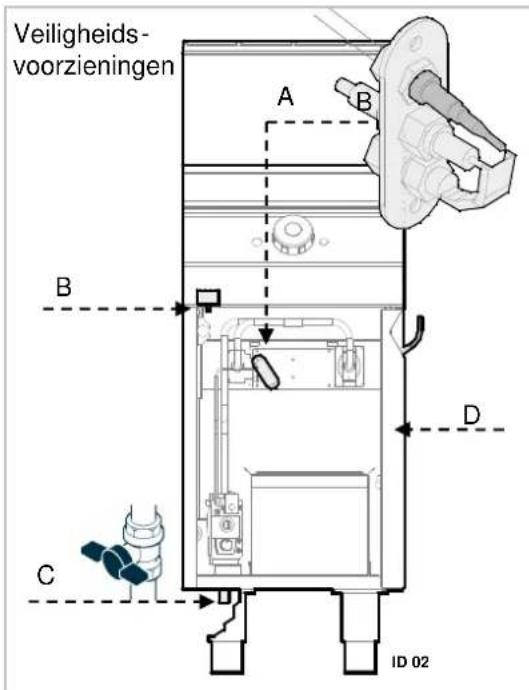

4.3. Veiligheidsvoorzieningen

Het apparaat is uitgerust met beveiligingsystemen. De figuur toont de opstelling van de voorzieningen.

A. Veiligheidsthermo-element: blokkeert de gastoevoer als de vlam dooft.
B. Veiligheidsthermostat: blokkeert de gastoevoer bij oververhitting.
C. Gaskraan: voor het openen en sluiten van de gastoevoerleiding.

Controleer dagelijks of de

veiligheidsvoorzieningen goed geinstalleerd zijnenwerken.

Indien de veiligheidsthermostat worden geactiveerd, dan moet het apparaat Zoals aangegeven opnieuw in de beginstand worden gebracht.

1. Laat de olie met ten minste 40^ afkoelen
2. Open de klep (D).
3. Druk op de knop van de veiligheidsthermostat (B) om de gastroevoer opnieuw te activeren.
4. Sluit de klep (D).

Bij friteusen met twee bakken dien je, om te stellen welke thermostaat geactiveerd is, ntroleren welke brander is uitgegaan en de van de overeenkomende thermostaat in teen.

In het apparaat mogen geen voorwerpenen.
mogen worden.

4.4. Het verwangen van onderdelen

Activeer alle aanwezige veiligheidsvoortzie-voordat je een onderdeel verrangt.

Let er vooral op de gaskraan te sluiten en de toegang tot voorzieningen die, als ze geactiveerd worden, onverwachtte gezaven voor de veiligheid en gezondheid van personen+kunnen betekenen, te verhinderen.

Vervang indien nodig versleten onderdelen uitsluitend door originele reserveonderdelen.

Wij zich Niet aansprakelijk voor schade aan Personen of onderdelen ontstaan door gebruik van andere dan originele onderdelen of ingrepen aan het apparaat zonder de toestemming van de fabrikant, die de veiligheidsvereisten können veranderen.

4.5. Typeplaatje

Het op de afbeelding weergegeven typeplaatje wordt direct op het apparaat aangebracht. Op het typeplaatje worden alle nodige aanwijzingen en informatie voor gebruiksveilighheid weergegeven.

1) EAN-code
2) Art.-nr./ modelnr. / CE-certificataatr.
3) Apparaat categorie / type

4) Aansluitingswaarde / gasverbruik / ingesteld voor Gastype
5) Warmtebelasting
6) Productiedatum
7) Serienr.
8) WEEE-symbool
9) CE-conformiteitsmarkering

Bartscher GmbH

Franz-Kleine-Str.28

D-33154 Salzkotten

Tel.: [phone]

2)-→ Art.-No.: Bartscher / Supplier PIN: CE-0063xxxx

3)- Categorie building type:

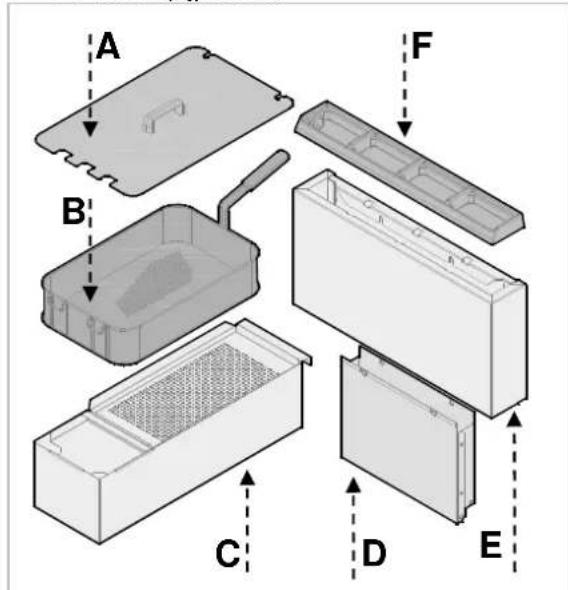

4.6. Ultrusting en toebehoren

Het apparaat worden met de volgende uitrusting geleverd:

A. Deksel
B. Frituurmand
C. Olieopvangcontainer
D. Afvoerijpverlenging
E. Afdekking van afvoerijp
F. Afvoerpiijprooster

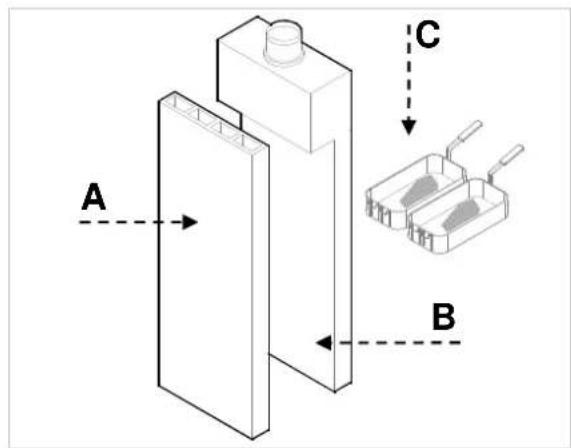

Optioneel kan het apparaat worden uitgerust met de volgende accessoires:

A. Hoge afvoerijp type B11
B. Hoge afvoerpijp type B11 met winddichte trekonderbreker
C. Kit halve mand
D. Gasombouwset

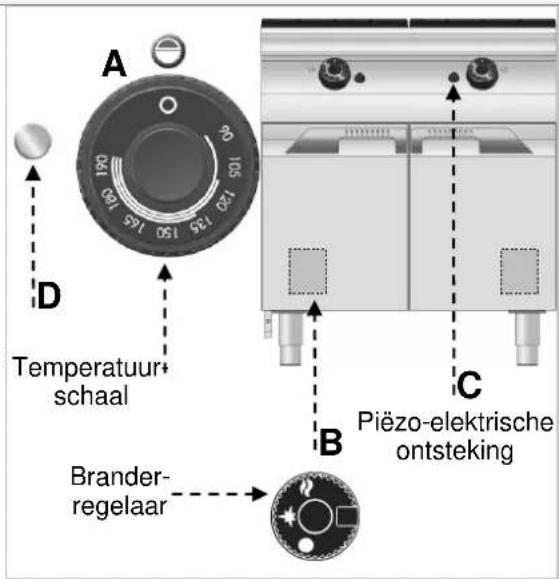

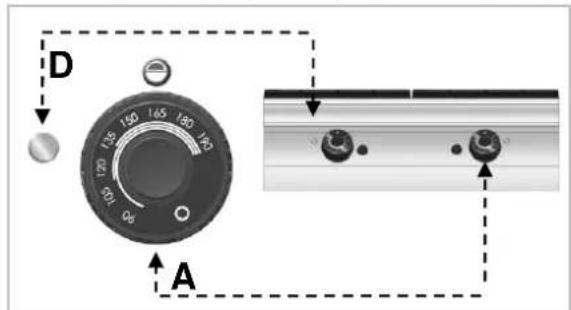

5.1. Beschrijving van de bediening.

De bedieningselementen van de belangrijkste functies bevinden zich op het bedieningspaneel.

A) Temperatuurregelaar: regelt de gastoevoer en verandert daardoor de olietemperatuur.

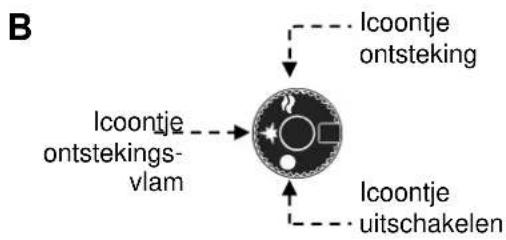

B) Branderregelaar: ontsteekt de hoofdrbrander en de bijbehorende ontstekingsvlam of schakelt deze UIT.
C) Piezo-elektrische ontsteking: voor het ontsteken van de ontstekingsvlam van de brander.
D) Temperatuurcontrollampje: zolang dit lampje brandt, heeft de olie de ingestelde temperatuur nog Niet bereikt, bij het bereiken van de temperatuur, gaat het lampjeuit.

5.2. Branderontsteking

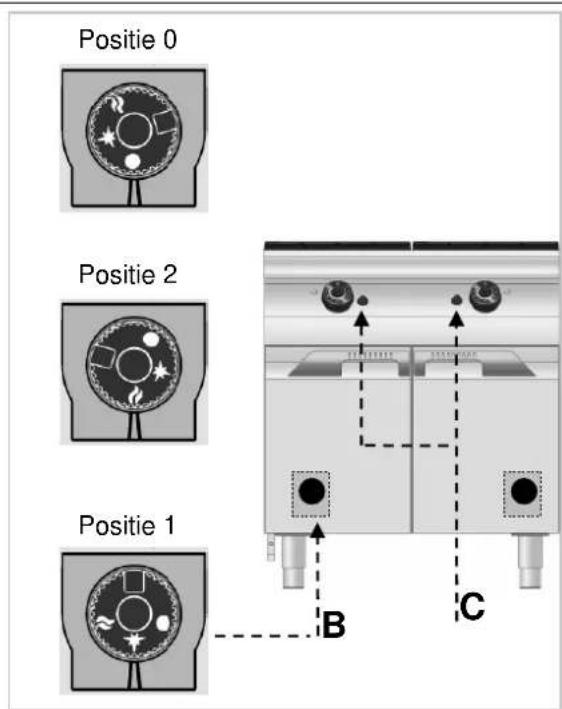

ONTSTEKING

A) Open de gaskraan.
B) Open de klep.
C) Druk op de regelaar B en draai deze waar links (positie 1) om de ontstekingsvlam te ontsteken; druk gelijktijdig op knop C om de ontstekingsvlam te ontsteken.
D) Hou regelaar B onceveer 10 seconden lang ingedrukt om het thermoelement op te warmen;That dan de regelaar los.
E) Druk op de regelaar B voor het openen van de gastoevoer van de brander en draai deze maar links (positie 2).
F) Sluit de klep.
G) Draai de regelaar A om de gewenste olietemperatuur in te stellen.
H) Van zodra de olie de ingestelde temperatuur bereikt heeft, gaat het lampje Duit.

UITSCHAKELEN

A) Voor het uitschakelen van de brander dien je regelaar Aaar rechts te draaien en op positie O te stellen; de ontstekingsvlam brandt verdter.
B) Open de klep:
C) Druk op de regelaar B voor het sluiten van de gastoevoer van de brander en draai deze maar rechts (positie 0).

D) Sluit de klep
E) Sluit de gaskraan.
F) Bedien de stroomonderbreker van het apparatusat om de stroomvoorziening te onderbreken.

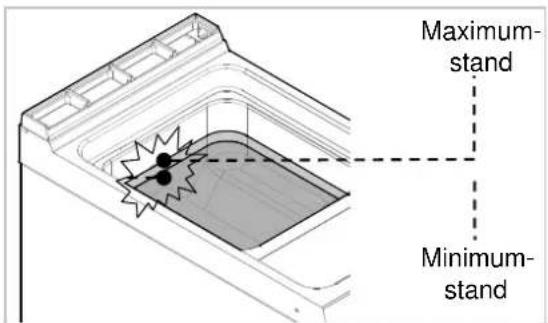

5.3. Vullen en ledigen van de bakken

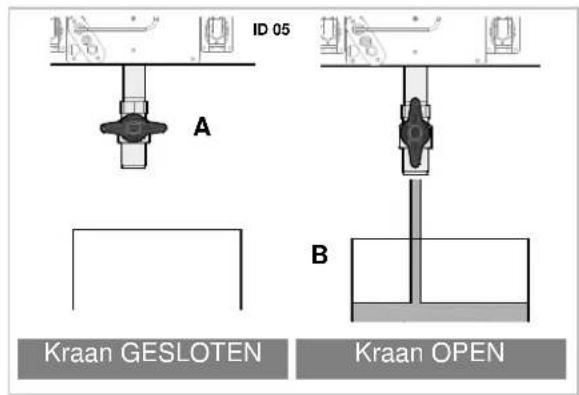

Controleer voor het vullen van de bak of katraan A gesloten is.

oliestand zich onder het op de bak aangeduide minimumniveau bevindt.

Er wordt afgeraden het apparaat te.

gebruiken wanner de oliestand zich boven het op de bak aangeduide maximumiveau befindt.

Ontsteek de brander nooit als er zich tellie in de bak bevindt: daardoor kan het teat onherstelhaar beschadigd worden.

Warm het apparaat nooit op met gesloten deksel.

Laat het apparaat 10-15 min. afkoelen voordat je de bak ledigt, zodate de olie afkoelt.

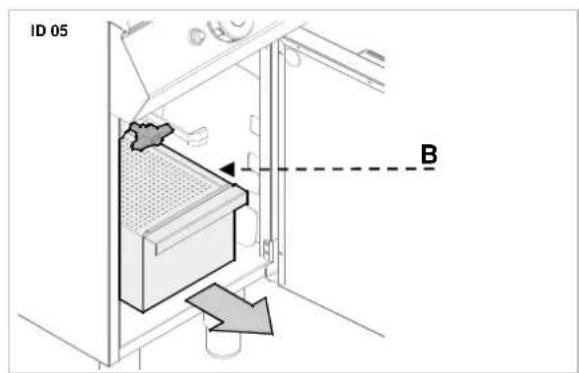

Volg voor het ledigen van de bak de volgende aanwijzingen:

A. Open de klep.
B. Controller of de olieopvangcontainer (B) juist onder de kraan geplaatst is.
C. Open de kraan (A).
D. Neem de olieopvangcontainer (B)uit het apparatusat.
E. Sluit de klep.

Verwijder de olie in overeenstemming met de regelgeving die geldt in het land waar het apparaat worden gebruikt.

5.4. Tips voor gebruik van het apparaat

Indien het apparaat voor langereijd Niet worden gebruikt, ga dan als volgt te werk:

1. Sluit de gaskraan;
2. Maak het apparaat en de zone daarrond grondig schoon;
3. Breng op de roestvrijstalen oppervlakken een laag vaseline aan;
4. Voer alle onderhoudswerkzaamheden uit;
5. Laat het apparaat onbedekt en de bakken open.

Maak de bak na gebruik steeds leeg.

Om normalaigebruik van het apparaat te verzekeren,handel volgens de onderstaande instructies:

Gebruik uitsluitend de door de fabrikant aangegeven accessoires;
Gebruik de frituurmandjes op gegaste wijze;
Controleer voor het invullen van het bakje of de aftapkraan is gesloten.
Zorg ervoor dat het oliepeil nooit onder het gemarkeerde minimum niveau daalt;

Controller bij onderdompeling van het frituurmandje of de olie de ingestelde temperatuur heeft bereikt.
Dompel het mandje langzaam om overmatige schuimvorming te vermijden.
Filtreer vaak de frituurolie.
Tijdens korte pauzes moet de temperatuur worden verlaagd om het verbruik te verminderen en veroudering van de olie te vertragen.
Het worden aanbevolen om de olie te veranderen wonneer het donker wordt of rook bij temperaturen 160 C - 180 C ontstaat. Vaak gebruekte olie heeft een laag vlampunt.
Neem in acht dat de te natte producten of te grote belasting het plotselinge koken van de friturolie vervoorzaken.

Gebruik nooit het apparaat zonder en het bakje. Dit kan leiden tot stelbare schade aan het apparaat.

Bij het verwarmen van de friteuse verwijder het deksel.

6. REINIGING EN ONDERHOUD

6.1. Aanwijzingen voor reiniging en onderhoud

Activeer alle aanwezigveiligheids

voorzieningen voordat je onderhoudswerkzaamheden uitvoert. Let er vooral op degaskraan te sluiten en de toegang tot

voorzieningen die, als ze geactiveerd worden, onverwachte gezaren voor de verilgheid en gezondheid van Personen kannen beteken, te verhinderen.

6.2. Routine-onderhoud

Het routine-onderhoud bestaat uit het dagelijksh schoonmaken van alle onderdelen die in contactkommen te levensmiddelen en het regelmatig onderhoud van de branders, mondstukken en afvoerleidingen.

Zorgvuldig onderhoud verzekert de Beste prestaties, een langere levensduur van het apparaat en een goede werkung van de veiligheidsvoorzieningen.

Richt geen directe waterstralen of hagedrukreiniger op het apparaat.

Gebruik voor het schoonmaken van het roestvrij staal geen staalwol, -borstels of -schrapers waar dat deze ijzerdeeltjes op de oppervlakte kuren awhileen die door oxidatie roest veroorzaken. Gebruik voor het verwijderen van opgedroogde resten spatels van hout of kunststof of zachte schuursponsjes.

Als het apparaat voor langere tijd Niet worden gebruikt, dien je vaseine op alle roestvrije oppervlakken aan te brengen en de openings regelmatig te verluchten.

Gebruik geen reinigingsmiddelen die ijekte of voor de gezondheid schadelijke (oplosmiddelen, benzine enz.) bevatten.

Laat regelmatig de volgende

onderhoudswerkzaamheden door gespecialiseerd personeeluitvoeren:

controle van de druk en de luchtdichtheid van het systeme;
controle van de goede werkig van de thermoelementen;
controle van de goede werkig van de afvoerijp en eventuale reiniging ervan;
controle van de veiligheidsthermostat.

6.3. Reiniging van de bak

Ga volgens de onderstaande instructies te werk.

1. Schakel het apparaat UIT en laat de olie en het apparaat afkoelen.
2. Maak de bak leeg. (Paragraaf 5.3)
3. Verwijder en reinig de frituurmanden en de mandhouser.
4. Maak de binnenzijde van de bak schoon met een voor de voedingsindustrie geschikt reinigingsmiddel.

5. Spoel de bak met holder water en ledig.Deze.

6. Om de resten van het reinigingsmiddel te verwijderen, kan je de bak met een speciale reiniger of een oplossing van water en azijn inspuihen.

7. Spoel, ledig en droog de bak(ken).

Maak de accessoires na gebruik met een geschikte ontvetter schoon. Er worden aanbevolen de accessoires in een vaatwasmachine te wassen.

7. STORINGEN

De volgende informatatie dient voor het herkennen en oplossen van eventuele functiestoringen die zichijdens het gebruik kunen voordoen.

Sommige van deze problemen können door de gebruiker opgelost worden, voor alle andere is préciese vakkennis vereist en geldt dan ook dat deze uitsluitend door gekwalificeerd personeel opgelost mooten worden.

Probleem	Oorzaken	Oplossingsmogelijkheden
Gaslucht.	Soms onsnapt gas dor het uitdoven van de vlam.	Gaskraan sluiten en vertrek verluchten.
De ontstekingsvlam ontsteekt nicht.	De piezo-ontstekingsvoorziening werkt nicht.	Test de werkung van de ontstekingsvoorzieningen. Ontsteek de ontstekingsvlam met de hand. Raadpleeg klantenservice.
	Lucht in de leidingen doordat apparaat voor langerearend zich黄埔 gebruikt.
De ontstekingsvlam gaat steeds opnieuw UIT.	Het thermoelement is nicht het genoeg.	Verleng het ontstekingsproces. Controller de de veiligheids-thermostaat in werkung is getreden.
De ontstekingsvlam brandt, maar de brander ontsteekt nicht.		Controller de werkingsthermostat. Indien het probleem blijft voordturen, raadpleeg dan de klantenservice.
De vlam is geel.	Brander vuil of afvoerpijp verstoot.	Raadpleeg de klantenservice.

8. INSTALLATIE

8.1. Verpakking en uitpakken

Bij uitpakken en installmentie van het apparaat dienen de instructies van de fabrikant worden nageleefd die direct op de verpakking en in deze gebruiksaanwijzing worden omschreven.

Voor bijs en transport van het product is het gebruik van een vorkhefttruck of palletwagen aanbevolen waar bij bijzondere aandacht moet op de gelijkmatige gewichtsverdeling worden besteed om het risico van kantelen te voorkomen (het vermijden van overmatige hellingen!)

Let bij het gebruik van de hefinrichting op

de gastroevoerslang en de positie van de stelvoeten.

De verpakking bestaatuitkartonnen dosje en de houten pallet.Op de kartonnen doos is aantal symbolen weergegeven die in overeenstemming met de internationale regelgeving over de regels tijdens het laden en het losesen, bij transport en opslag het apparaat informeren.

HIER NAAR BOVEN

LET OP GLAS

8.2. Installatie (onderhoudsmonteur)

Het hele installmentieproces moet vanaf het begin van de uitvoering goed worden overwogen.

De installmentieplaats要去 van alle toevoeraansluitingen en de afvoerleiding voor productieresten worden voorzien. Deplaats要去 tevens goed worden verlicht en aan alle hygienische en sanitaire vereisten volgens de geldende wetgeving voldoen.

De installmentie moet op een afstand van minstens 5cm van de wand gebeuren als deze Niet gegen een temperatuur van minstens 150~^ C bestand is.

Plaats het apparaat horizontaal door het instellen van de afzonderlijke stelvoeten.

Om de goede werkig van het apparaat te

garanderen, mag het enkel in permanent verluchtete ruimten worden geinstalleerd en gebruikt.

Het interne gastoevoersysteme en de ruimten waarin het apparaat wordt opgesteld, moeten aan de geldende bepalingen van het land van gebruik voldoen (ministerieel besluit van 12 juli '96 en UNI-CIG 87/23).

Controleer bij ontvangst of de verpakking volledig is en tijdens het vervoer Niet worden beschadigd. Meld de eventuele schade onverwijd bij de vervoerder.

Pak het apparaat zo snel möglichkuit om te controlleren of het Niet beschadigd worden.

Een kartonnen doos nicht met scherpe gereedschappen open doeon. Dit kan schade aan de roestvrij stalen platen binnen de verpakking verooorzaken.

Haal de kartonnen verpakking uit het apparaat van boven.

Controleer na het uitpakken van het apparaat of de uitrusting met de bestelling overeenkomt.

Bij onregelmatigheid informeer onmiddelijk de verkoper.

Bewaar het verpakkingsmaterial (nylon, piepschuim,ieten,...) buiten het bereikeren!

Verwijder de beschermende PVC-laag van de binnenste en buitenste oppervlaken. Gebruik hiervoor geen metalen gereedschap.

Men dient de voor een regelmatie verbranding van het gas aan de branders vereiste luchthoeveelheid toe te voeren, d.w.z. ong. 2 kubieke meter per eer per kW geinstalleerd vermogen.

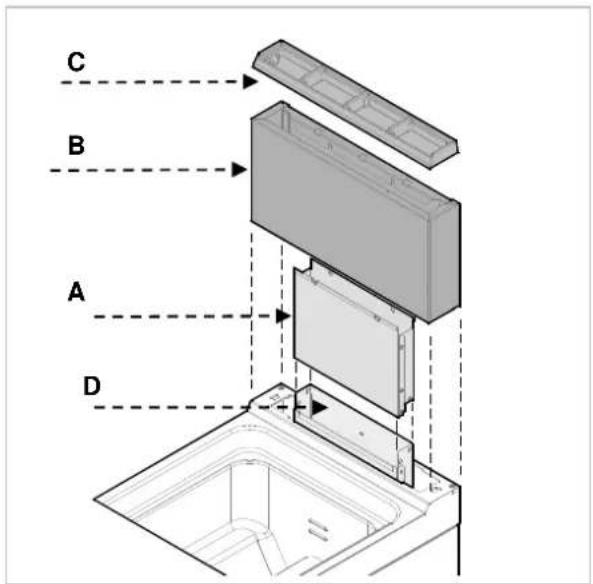

8.3. Installatie van de rookafvoerpijp (onderhoudsmonteur)

Bij de overhandiging van het apparaat worden een afvoerijpverlenging (A) met afdekking (B), afvoerijpbrooster (C) en bevestigings-schroeven meegeleverd.

De montage gebeurt zoals in de figuur worden weergegeven.

Verbind de verlenging (A) met het uiteinde van de afvoerpijp (D).

Plaats de afdekking (B) op het oppervlak van de bak.

Verbind de afdekking (B) door middel van schroeven met de verlenging (A) in het bovenste.Deel.

Breng het afvoerpijprooster (C) aan.

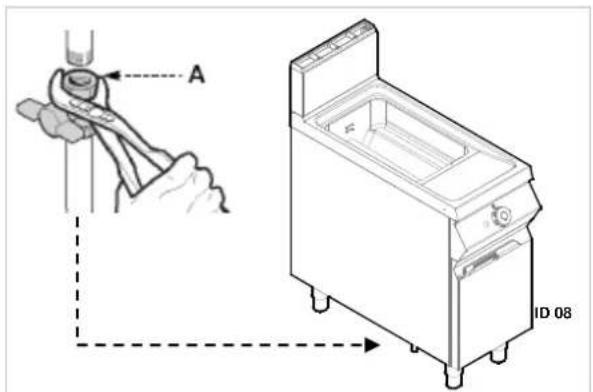

8.4. Gasaansluiting (onderhoudsmonteur)

De gasaansluiting moet volgens de geldende bepalingen gebeuren.

Voordat je het apparaat aansluit, dien je de specificaties, het gastype, de werkingsdruk en het debiet, die weergegeven worden op het typeplaatje, te controleren.

De aansluiting komt tot stand door het verbinden van de aansluitingslang van het apparaat met de buis van het gasnet. Aan de verbinding要去 een afsluitklep worden geinstalleer om de gastoevoer indien nodig te konnen onderbreken.

Indien in het gastoevoersystem aanzienlijke drukschommelingen optreden, dan worden het gebruik van een drukregelaar aanbevolen.

Na de aansluiting dien je te controleren of er eventueel gaslekken zich.

Gebruik nooit open vuur om gaslekken te

zoeken!

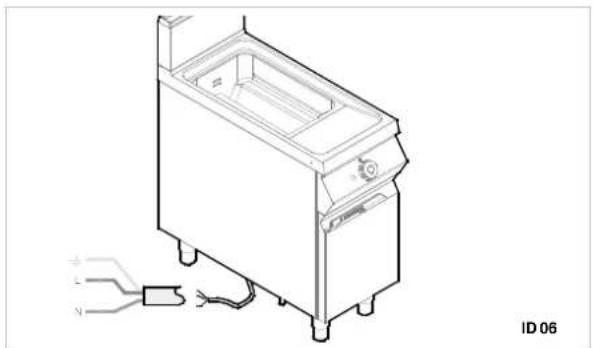

8.5. Elektrische aansluiting (onderhoudsmonteur)

Sluit de stroomonderbreker op de voedingskabel van het apparaat aan zoals in de figuur en op het schakelplan (zie bijlagen) weergegeven worden.

Gebruik kabels van het type H05RN-F.

8.6. Afvoer van de verbrandingsproducten

Voor de installmentie van apparaten van het type "A" is geen aansluiting op een rookafvoersystem voorzien, maar een geschikte afvoerkap met veilige werkung zodate verbrandingsproducten aan buiten afgevoerd worden.

Installatie onder afvoerkap (A).

Plaats het apparaat onder de kap (1) en monteer aan de afvoeraansluiting van het apparaat een buis met de in de figuur weergegeven afmetingen. Het uiteinde van de afvoerleiding moet zich minstens 1,8 meter bevinden boven het oppervlak waarop het apparaat is opgesteld.

! De gastoevoer van het apparaat要去rechtstreeks met het systeme van gedwongen afvoer verbonden zijn: een verstopping van deafvoerblazer要去 de onderbreking van de gastoevoerveroorzaken.

! De blazer van het afvoersystem moet automatisch aanslaan als de gaskraan geopend wordt.

8.7. Montage van het apparaat in rij

Om de apparaten in rij (naast elkaar) te monteren, dien je als volgt te werk te gaan.

Demonteer de bedieningspanelen en verwijder indien nodig de afvoerrooster.

Gebruik op de aangrenzende zichdelen een aufdichtband (A).

Schuif de apparaten gegen elkaar aan en plaats ze horizontalaal (door het instellen van de stelvoeten).

Verbind de apparaten met de bevestigingselementen.

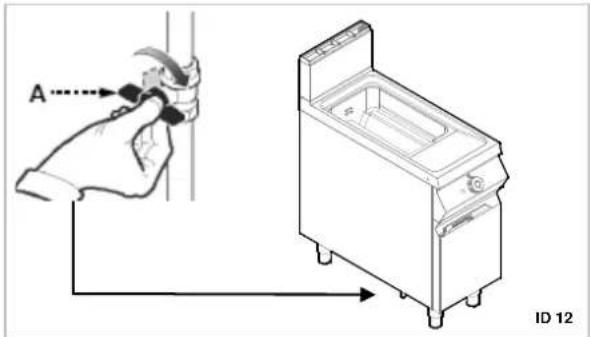

8.8. Ombouw van gastoevoer (onderhoudsmonteur)

Het apparaat werk door de fabrikant met het op het typeplaatje weergegeven gas getest. Indien een ander Gastype gebruikt worden, dan dient men als volgt te werk te gaan.

1. Sluit de gaskraan (A).

2. Vervang het mondstuk van de brander (zie aparte paragraaf).

3. Vervang het mondstuk van de ontstekingsvlam (zie aparte paragraaf).
4. Stel het minimum aan de gaskraan van de brander in (zie(APpe paragraaf).
5. Stel indien nodig de primaire luchttoevoer van de brander af.
6. Verwijder de op het typeplaatje aangebrachte sticker en breng de neue sticker aan, waarop het gebruikte gas worden weergegeven (positie 13 van het typeplaatje).

8.9. Het testen (onderhoudsmonteur)

Vóor de ingebruikname van het apparaat, dien je het systeme te testen om de werkingsvoorwaarden van elk onderdelen te beoordelen en eventuale onregelmatigheden op te merken.

Voer voor het testen de volgende controlehandelingen UIT:

1. Open de gaskraan en contrôleer deluchtdichtheid van de verbindingen;

2. Controller of de brander goed ontsteekt en gas verbrandt;

3. Controleer en regel indien nodig de gasdruk en het debiet bij minimum en maximum (zie除去 paragraaf);
4. Controller of het veiligheidsthermo-element goed werkt;
5. Controller of er geen gaslekken zijn.

9. INSTELLINGEN

Activeer alle aanwezige veiligheids

voorzieningen voordat je het apparaat begint in te stellen.

Let er vooral op de gaskraan te sluiten en de toegang tot voorzieningen die, als ze geactiveerd worden, onverwachte gezaren voor de veiligheid en gezondheid van personen können beteken, te verhinderen.

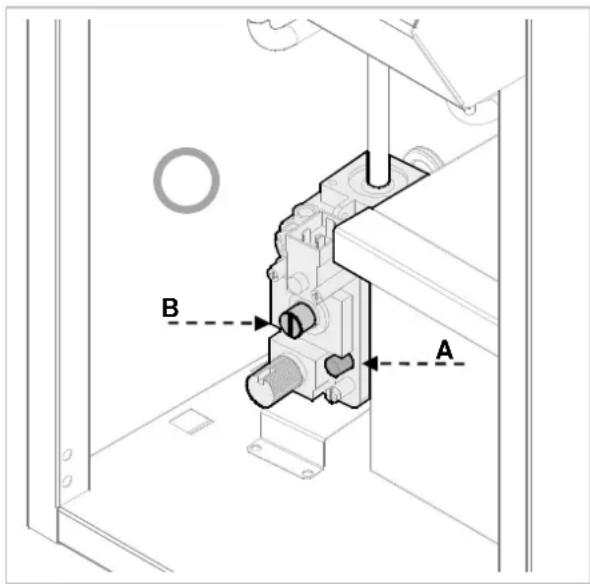

9.1. Instellingen van elektroventiel van het gas (onderhoudsmonteur)

Deze instelling mag enkel uitgevoerd worden als het Gastype dat dient aangesloten te worden, afwijk van het testgastype, waaroor de toevoerombouw werden uitgevoerd. Voor het uitvoeren van deze instelling dient gecontroleerd te worden of de gasdruk overeenstent met de Waarde van de aan het gastype beantwoordende nominale druk (zie bijgevoegde tabel).

Ga hiervoar als volgt te werk.

1. Sluit de gaskraan.
2. Open de klep.
3. Schroef de schroef van de drukaansluiting "OUT" (A) eruit en sluit de manometer aan.
4. Schroef de dop (B) af.
5. Open de gaskraan.

6. Ontsteek de brander en stel de schroef B zo in dat op de manometer de in de tabel (zie bijlagen) weergegeven druk aangeduid worden. Controller of de vlam stabel is. Breng na de instelling een laag lak aan op de schroef zodate zich nicht lost.

7. Schakel de brander uit, verwijder de manometer en breng het apparaat opnieuw in de beginstand.

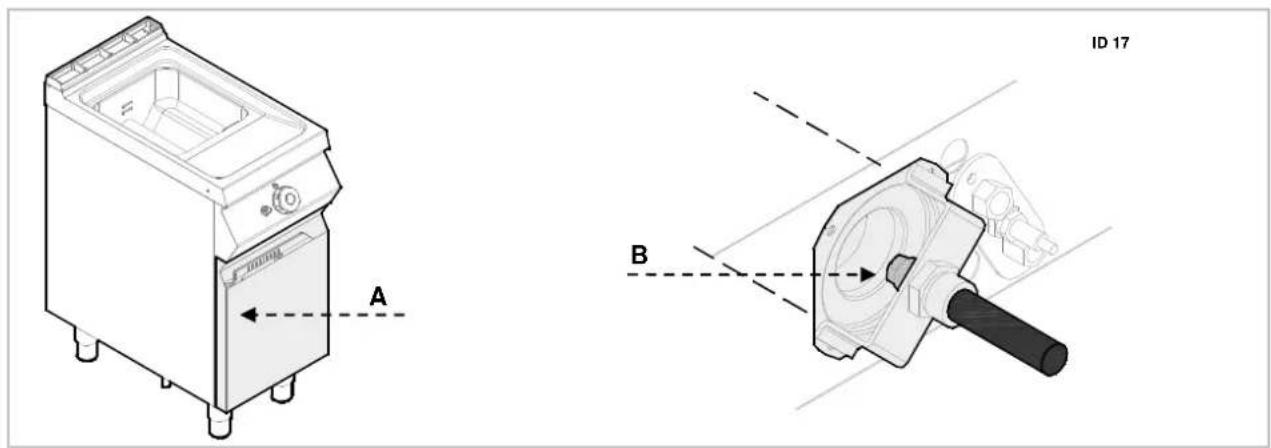

9.2. Vervangen van het mondstuk van de brander (onderhoudsmonteur)

Ga hiervoar als volgt te werk.

Sluit de gaskraan.
Open de klep (A).
Vervang het mondstuk (B) door een die voor het type gezebuikt gas geschikt is (zie bijlagen).

Breng het apparaat op het einde opnieuw in de beginstand.
Sluit de klep.

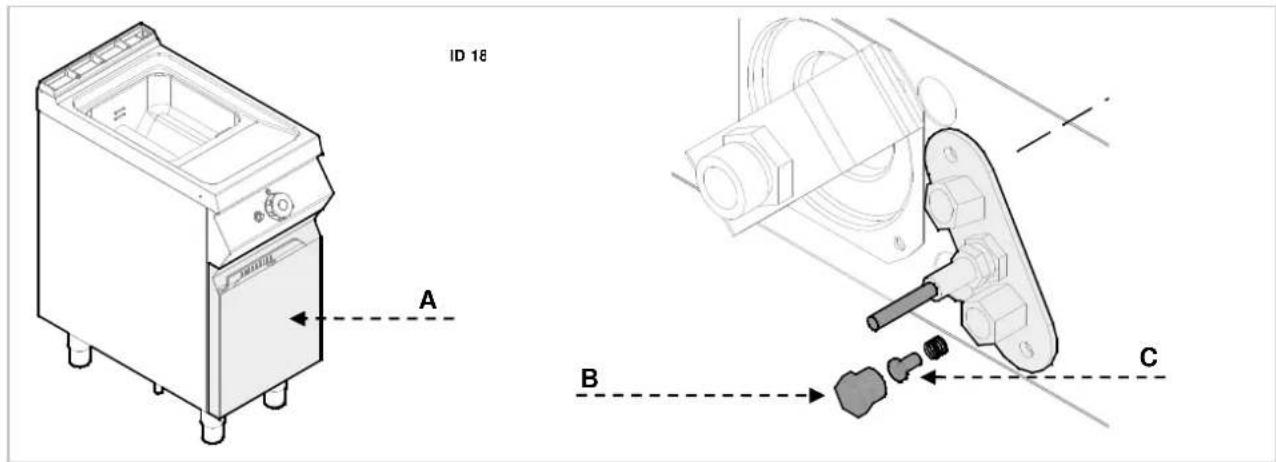

9.3. Vervangen van het mondstuk van de ontstekingsvlam (onderhoudsmonteur)

Ga hiervoar als volgt te werk.

Sluit de gaskraan
Open de klep (A).
De ontstekingsvlam bevindt zich naast de brander.
Schroef de dop (B) af.

Trek mondstuk C eruit en verrang dit mondstuk door een dat voor het type gebruikt gas geschikt is (zie bijgevoegde tabellen).
Breng de dop opniew aan en breng het apparatusat opniew in de beginstand.
Sluit de klep.

10. VERWIJDERING VAN HET APPARAAT

Het apparatus is in overeenstemming met de Europese richtlijn 2002/96/EG, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE) gekenmerkt.

Door de verwijdering van het product op

de juiste manier draagt de gebruiker bij om potentièle negatieve gevolgen voor het milieu en de gezondheid te voorkomen.

Het symbol op het product of op de

meegeleverde documentatione informeert dat dit product nicht als huishoudelijk afval mag worden behandeld maar het moet in een bepaalde inzamelpunt voor de recycling van elektrische en elektronische apparaten worden geleverd.

Neem deplaatselijkke regelgeving in acht voor het verwijderen van afval.

Voor meer informatatie over de behandeling, terugwinning en recycling van dit product, neem contact op met de gemeente, het afvalverwerkingsbedrijf of de winkel waar het product worden gekocht.

1. SPIS TRESCI

1. SPIS TRESCI 1
2. INDEKS RZECZOWY 2
3. BEZPIECZENSTWO 3
4. OGOLNE USTALENIA I OSTRZEZENIA 4
