GEBRUIKSAANWIJZING LA-202 Monacor

widerstand: ..... 0,2-2Ω

Lusversterker voor inductieve audio-overdracht

Deze handleiding is bedoeld voor installateurs met vakkennis op het vlak van inductieve signaaloverdracht. Lees de handleiding grondig door, alvorens het apparaat in gebruik te nemen, en bewaar ze voor latere raadpleging.

Op de uitklapbare pagina 3 vindt u een overzicht van alle bedieningselementen en de aansluitingen.

Inhoud

1 Overzicht 20
1.1 Frontpaneel....20
1.2 Achterzijde ..... 20
2 Veiligheidsvoorschriften ..... 20
3 Toepassingen 21
4 Opstelmogelijkheden. . . . . . 21
4.1 De montage in een rack ..... 21
5 Installatie 21
5.1 Inductielus ..... 21
5.1.1 Kabeldoorsnede....21
5.1.2 Aansluiting van de inductielus. . . 21
5.1.3 Gebruik met twee lusversterkers . 21
5.2 Microfoons ..... 22
5.3 Apparaten met lijnniveau ..... 22
5.4 Externe schakelaar voor alarmberichten 22
5.5 Gebruik in een geluidsinstallatie . . 22
5.6 Voedingsspanning ..... 22
6 Bediening 22
6.1 Eerste ingebruikname....22
6.2 Metaalverliescorrectie.....23
7 Gebruik 23
7.1 Beveiligingscircuit.....23
8 Technische gegevens ..... 23

1 Overzicht

1.1 Frontpaneel

1 3,5 mm-stekkerbus voor een hoofdtelefoon; hierlangs kan het signaal voor de inductielus worden gecontroleerd
2 Regelaars voor het instellen van het geluidsvolume van de ingangskanalen (INPUT 1 tot INPUT 3)
3 Klankregelaars BASS = basregelaar TREBLE = regelaar hoge tonen
4 Regelaar MASTER voor de veldsterkte in de inductielus (maximaal geluidsvolume)
5 ON bedrijfsled SIG signaalaanduiding met 3 erboven liggende leds voor niveauweergave PROT storingsaanduiding
6 POWER-schakelaar

1.2 Achterzijde

7 POWER-jack voor de aansluiting op een stopcontact (230 V/ 50 Hz) met behulp van het bijgeleverde netsnoer
8 Houder voor de netzekering Vervang een gesmolten zekering uitsluitend door een zekering van hetzelfde type.
9 Schroefklemmen LOOP OUTPUT voor de aansluiting van de inductielus
10 Schroefklemmen MESSAGE TRIGGER voor een externe schakelaar voor het afspelen van de op de geheugenkaart (18) beschikbare MP3-bestanden (alarmberichten)
11 Regelaar METAL LOSS CORRECTION (alleen in gebruik als de jumper J2 in de stand ON steekt, zie hoofdstuk 6.2)
12 Bus SLAVE IN / OUT voor de aansluiting van een bijkomende lusversterker (zie afb. 4)
13 Cinch-ingangsbussen INPUT 3 LINE voor het aansluiten van een (stereo-)audio-apparaat met lijnniveau-uitgang (cd/mp3-speler, radio, mengpaneel etc.)
14 XLR-aansluiting INPUT 3 MIC voor een microfoon
15 DIP-schakelaars: 1 = fantoomvoeding voor INPUT 3 2 = fantoomvoeding voor INPUT 2 3 = ingangsgevoeligheid voor INPUT 2: microfoon- of lijnniveau
16 XLR-aansluiting INPUT 1 en 2 voor microfoons of audioapparatuur
17 DIP-schakelaars voor INPUT 1: 1 = voorrangsfunctie (INPUT 2 en 3 worden bij aanwezig signaal gedempt) 2 = fantoomvoeding (40 V) 3 = ingangsgevoeligheid microfoon- of lijnniveau
18 Sleuf voor een geheugenkaart om alarmberichten af te spelen (zie ook positie 10)

2 Veiligheidsvoorschriften

Het apparaat is in overeenstemming met alle relevante EU-Richtlijnen en is daarom gekenmerkt met het €kenmerk.

WAARSCHUWINGDe netspanning van het

apparaat is levensgevaar- lijk. Open het apparaat niet, en zorg dat u niets

in de ventilatieopeningen steekt! U loopt immers het risico van een elektrische schok.

De in- en uitgangen mogen pas worden aangesloten resp. gewijzigd, nadat de geluidsinstallatie is uitgeschakeld.

• Het apparaat is enkel geschikt voor gebruik binnenshuis. Vermijd druip- en spatwater evenals plaatsen met een hoge vochtigheid. Het toegestane omgevingstemperatuurbereik bedraagt 0–40°C.
• Plaats geen bekers met vloeistof zoals drinkglazen etc. op het apparaat.
• De warmte die in het apparaat ontstaat, moet door ventilatie afgevoerd worden. Dek de ventilatieopeningen niet af.

• Schakel het apparaat niet in resp. trek onmiddellijk de stekker uit het stopcontact:

• wanneer het apparaat of het netsnoer zichtbaar beschadigd is,

• wanneer u een defect vermoedt nadat het apparaat bijvoorbeeld gevallen is.
• wanneer het apparaat slecht functioneert.

Het apparaat moet in elk geval worden hersteld door een gekwalificeerd vakman.

• Trek de stekker nooit aan het snoer uit het stopcontact, maar aan de stekker zelf.
• Verwijder het stof enkel met een droge, zachte doek. Gebruik zeker geen chemicaliën of water.
• In geval van ongeoorloofd of verkeerd gebruik, verkeerde aansluiting, foutieve bediening of van herstelling door een niet- gekwalificeerd persoon vervalt de garantie en de verantwoordelijkheid voor hieruit resulterende materiële of lichamelijke schade.
• Zo kunnen wij ook niet aansprakelijkheid worden gesteld voor gegevensverliezen als gevolg van foutieve bediening of een defect, noch voor de schade die hieruit volgt.

Wanneer het apparaat definitief uit bedrijf wordt genomen, bezorg het dan voor milieuvriendelijke verwerking aan een plaatselijk recyclagebedrijf.

3 Toepassingen

De LA-202 / LA-402 is een actieve lusversterker volgens de constante stroomtechniek met dynamiekcompressor voor de opbouw van een inductieve geluidsinstallatie. Hij dient om audiosignalen door te sturen naar luisterapparatuur met een "telefoonspoel" en naar inductieve ontvangers (bijv. LR-202 van MONACOR). Een voordeel van inductieve geluidsinstallaties is de draadloze transmissie. De gebruiker kan zich binnen de lus vrij bewegen.

Inductieve geluidsinstallaties worden voor diverse toepassingen gebruikt, bijvoorbeeld als hulpmiddel voor slechthorenden in kerken, theaters, filmzalen, wachtkamers en recreatie-ruimten, als tolkinstallaties, bij voordrachten in musea, tentoonstellingen etc.

Bij inductieve geluidsinstallaties wordt een inductielus met een constante-stroomversterker aangestuurd. Een inductielus bestaat uit een draadwikkeling die in de vloer, in de muur of in het plafond wordt aangebracht. In deze lus ontstaat een magneetveld dat in de inductieontvanger een spanning induceert. Deze spanning wordt door de ontvanger opnieuw in een audiosignaal omgezet. In een inductielus kunt u een willekeurig aantal ontvanger gebruiken.

De versterker kan met de inductielus in het gunstigste geval een oppervlakte tot 200 m² (LA-202)

750m² (LA-402)

inductief verzorgen. Deze oppervlakte zal in de praktijk echter omwille van veldsterkteverliezen door metaal in plafonds en vloeren niet steeds kunnen worden bereikt.

4 Opstelmogelijkheden

De lusversterker is voorzien voor montage in een 19"-rack (482 mm), maar kan ook als vrijstaand tafelmodel worden gebruikt. In elk geval moet de lucht door alle ventilatieopeningen kunnen stromen, om voldoende ventilatie van de eindversterkers te verzekeren.

4.1 De montage in een rack

Voor de montage in een rack schakelt u zo nodig de metaalverliescorrectie met de jumper J2 in. De versterker moet daarvoor geopend worden (hoofdstuk 6.2).

Voor de montage in een rack schroeft u de beide bijgeleverde montagebeugels vast op de zijkanten van het apparaat. Om de lusversterker in het rack te monteren, zijn twee rack-eenheden (2 RE = 89 mm) nodig.

Om te voorkomen dat het rack topzwaar wordt, dient de versterker in het onderste gedeelte van het rack gemonteerd te worden. De frontplaat alleen is niet voldoende voor een veilige bevestiging. Het apparaat moet links en rechts ook door rails of onderaan door een bodemplaat ondersteund worden.

5 Installatie

OPGELET! De in- en uitgangen mogen enkel door een gekwalificeerde vakman uitgevoerd worden en in elk geval wanneer de versterker uitgeschakeld is!

Tips

1. Alvorens de geluidsinstallatie te installeren, moet u absoluut met een ontvanger (bijv. LR-202) controleren of er op de plaats van installatie magnetische storingen zijn. Deze kunnen de werking nadelig beïnvloeden of zelfs onmogelijk maken. Storingen worden bijv. door transformatoren, sterkstroomleidingen, fluorescentielampen met conventioneel voorschakelapparaat en gegevensinvoerbussen veroorzaakt.

2. Behalve magnetische storingsvelden kan een inductieve geluidsinstallatie bijv. ook door vloeren in gewapend beton of door vloerverwarming met koperen leidingen worden gestoord. Ook hier breidt het magnetische veld zich niet gelijkmatig uit en is het gebruik van een inductieve geluidsinstallatie in extreme gevallen niet mogelijk. Indien de storingen die door het gewapende beton worden veroorzaakt, niet te groot zijn, dan kunt u de frequentiecurve met de regelaar METAL LOSS CORRECTION (zie hoofdstuk 6.2) aanpassen.

3. Indien een inductielus in buizen wordt voorzien, zorg dan dat deze uit kunststof zijn vervaardigd; metalen buizen kunnen magnetische veld van de lus immers in hoge mate nadelig beïnvloeden.

5.1 Inductielus

De lus wordt rond het geluidsgebied gelegd. De afstand tot de oorhoogte moet ca. 1 m bedragen. Vermijd dat de lus op verschillende hoogten wordt gelegd. Als inductielus dient een gewone leiding.

Indien de plaatselijke omstandigheden een rechthoekige plaatsing van de lus niet toelaten, dan is een speciaal lusontwerp noodzakelijk dat door een deskundige moet worden berekend.

Nadat de afmetingen van de inductielus zijn vastgelegd, berekent u de doorsnede van de kabel:

5.1.1 Kabeldoorsnede

De omsche weerstand van de lus moet 0,2 - 2 Ω bedragen. Nadat de lengte van de lus gemeten werd, berekent u de kabeldoorsnede. Uit de afbeeldingen 5 en 6 kunt u voor de vastgelegde kabellengte de nodige doorsnede aflezen:

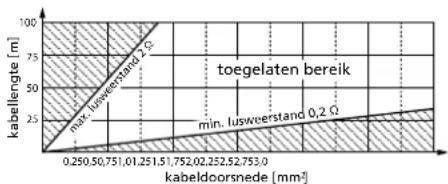

Afb. 5 Vereiste kabeldoorsnede voor de inductielus

		Kabeldoorsnede in mm2
		0,5	0,75	1,0	1,5	2,5
Lus-lengte	min. bij 0,2 Ω	6 m	9 m	12 m	17 m	28 m
	max. bij 2,0 Ω	56 m	84 m	110 m	168 m	280 m

Abb. 6 minimale en maximale luslengte bij bepaalde kabeldoorsneden (koper)

Voor de berekening van de lusweerstand (R) bij een koperen kabel kan ook de volgende formule worden gebruikt:

$$ R = \frac {1}{A} \times \rho_ {c u} = \frac {1}{A} \times 0, 0 1 7 8 6 \frac {\Omega \times m m ^ {2}}{m} $$

A = kabeldoorsnede in mm ^2

I = luslengte in m

_cu = specifieke weerstand van koper

5.1.2 Aansluiting van de inductielus

De lusversterker moet buiten de lus staan (figuur 3 en 4).

1) Rol het kabelgedeelte op tussen de versterker en de lus.
2) Alvorens de inductielus op de versterker aan te sluiten, voert u met een ohmmeter een controle uit om te garanderen dat de lus niet met de aarding is verbonden.
3) Sluit de kabeleinden van de lus aan op de klemmen LOOP OUTPUT (9) aansluiten.

5.1.3 Gebruik met twee lusversterkers

Als een lusversterker niet volstaat om de benodigde oppervlakte te bedienen, kunt u twee lussen installeren die elk door een versterker worden aangestuurd. Daarbij functioneert de ene versterker als Master (waarop signaalbronnen zijn aangesloten) en de andere als Slave.

Stuur het audiosignaal van de Master-versterker naar de Slave-versterker. In afb. 4 ziet u een voorbeeld met adapters uit het assortiment van MONACOR:

1) Steek in de bus SLAVE (12) van het Masterapparaat een adapter 6,3 mm-stereostekker/2 × cinch-koppeling (bijv. NTA-178). Aan de punt van de stekker bevindt zich het uitgangssignaal dat naar de tweede lusversterker moet worden gestuurd.
2) Door de aansluiting van de jack SLAVE wordt in de Master-versterker de signaalweg tussen het mengniveau en de uitgangsversterker onderbroken. Daarom moet u met een Y-kabel (bijv. CBA-25 / BL) die met de adapter NTA-178 wordt verbonden, deze signaalweg opnieuw sluiten.
3) Stuur het uitgangssignaal van de Y-kabel via een adapterkabel 2 × cinch/6,3 mm-stereojack (bijv. MCA-302) naar de bus SLAVE van de Slave-versterker. Het signaal moet aan de ring van de stereostekker beschikbaar zijn. Verbind bij de kabel MCA-302 daarom de rode cinch-stekker met de Y-kabel.
4) Stel bij de eerste ingebruikname de stroom voor de beide inductielussen onafhankelijk van elkaar met de regelaars MASTER (4) op de Master- en Slave-versterker (hoofdstuk 6.1) in.

5.2 Microfoons

U kunt tot drie microfoons aansluiten op de XLR-aansluitingen INPUT 1 tot INPUT 3 (14, 16). Voor de microfoon op de ingang INPUT 1 kan de microfoon-voorrangsschakeling worden geactiveerd (hoofdstuk 6.1, stap 8).

1) Stel bij het aansluiten van een microfoon op de kanalen INPUT 1 en 2 de bijbehorende DIP-schakelaar nr. 3 (15, 17) in de stand MIC stellen.
2) Bij gebruik van microfoons met fantoom-voeding schakelt u de de 40 V-fantoom-voeding in.

OPGELET! Schakel de fantoomspanning alleen bij uitgeschakelde versterker in (luide schakelploppen mogelijk) en alleen als op de bijbehorende uitgang geen microfoon met ongebalanceerde uitgang is aangesloten. Een dergelijke microfoon kan anders beschadigd raken.

Zet de bijbehorende DIP-schakelaars PH.PWR in de onderste stand ON:

Kanaal DIP-Schakelaars
INPUT 1	Stand 17, nr. 2
INPUT 2	Stand 15, nr. 2
INPUT 3	Stand 15, nr. 1

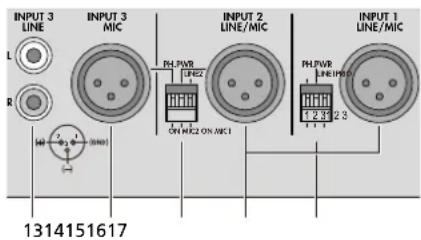

INPUT 3 LINE L R INPUT 3 MIC PHLPWR LINE2 ON MNC2 ON MIC1 INPUT 2 LINE/MIC PHLPWR LINE1MNC1 1 2 3 2 3 INPUT 1 LINE/MIC 1314151617

Afb.7 Ingangen en DIP-schakelaars

5.3 Apparaten met lijnniveau

U kunt maximaal drie audioapparaten met lijnniveau-uitgang (bijv. cd/ mp3-speler, mengpaneel, radio) op de XLR-aansluitingen (16) van de ingangen 1 en 2 en op de cinch-jacks (13) van de ingang 3 aansluiten.

Zet bij het aansluiten op de XLR-aansluitingen de bijbehorende DIP-schakelaars (15, 17) met de nr. 3 in de stand LINE. Plaats de bijbehorende DIP-schakelaar PH.PWR (nr. 2) in elk geval in de bovenste stand OFF. Anders kan het aangesloten apparaat worden beschadigd.

5.4 Externe schakelaar voor alarmberichten

Alarmberichten die vooraf in mp3-formaat op een SD-geheugenkaart bijv. vanaf een computer werden opgenomen, kunnen indien nodig via de versterker worden afgespeeld.

1) Steek de geheugenkaart met het alarmbericht/de alarmberichten met de afgeschuinde zijde naar rechts in de sleuf ALARM MESSAGE (18) tot ze vergrendelt. Als u de kaart er weer wilt uitnemen, drukt u ze iets in, zodat ze ontgrendelt.
2) Sluit een schakelaar aan op de klemmen MESSAGE TRIGGER (10).
3) Om af te spelen sluit u de schakelaar: De mp3-bestanden op de geheugenkaart worden na elkaar afgespeeld en het volume van alle andere audiosignalen neemt automatisch af.

5.5 Gebruik in een geluidsinstallatie

Als de lusversterker in een bestaande geluidsinstallatie moet worden geïntegreerd:

1) Stuur het audiosignaal van de geluidsinstallatie naar een van de ingangen INPUT 1 tot INPUT 3 (13, 16). Het signaal moet lijnniveau (0,2 - 1 V) hebben en onafhankelijk van de volumeregelaar van de geluidsversterker zijn.
2) Zet bij het aansluiten op een van de XLR-aansluitingen de bijbehorende DIP-schakelaars (15, 17) met de nr. 3 in de stand LINE. Plaats de bijbehorende DIP-schakelaar PH.PWR (nr. 2) in elk geval in de bovenste stand OFF. Anders kan het aangesloten apparaat worden beschadigd.

5.6 Voedingsspanning

Ten slotte verbindt u het meegeleverde netsnoer eerst met de jack (7) en plugt u de stekker ervan in een stopcontact (230V/ 50Hz).

6 Bediening

6.1 Eerste ingebruikname

1) U kunt het signaal voor de inductielus via een hoofdtelefoon (impedantie ten minste 32 Ω) beluisteren. Sluit de hoofdtelefoon aan op de jack PHONES (1).
2) Alvorens in te schakelen, draait u de regelaars INPUT 1 tot 3 (2) en MASTER (4) eerst naar nul.
3) Schakel de versterker in met de schakelaar POWER (6). De rode led ON (5) brandt.
4) Speel een opgeslagen alarmbericht af (of, indien beschikbaar, een testsignaal met 1 kHz, 0 dB): Sluit de schakelaar aan op de klemmen MESSAGE TRIGGER (10).
5) Draai de regelaar MASTER iets open en meet met een veldsterktemeter de veldsterkte in de lus. Volgens de Europese norm EN 60118-4 wordt een veldsterkte van 100 mA/m aanbevolen en de maximale veldsterkte mag de waarde van 400 mA/m niet overschrijden. Beide waarden hebben betrekking op de referentiefrequentie van 1 kHz. Stel met de regelaar MASTER de veldsterkte overeenkomstig in. De ledketting (5) geeft het uitgangsniveau weer.
Als er geen veldsterktemeter beschikbaar is, voert u de instelling door met een inductieontvanger (bv. LR-202 van MONACOR). Stel de regelaar MASTER in op de beste audio- en ontvangstkwaliteit.
6) Stuur een signaal naar de aangesloten ingangen (testsignaal, muziekfragment of microfoonaankondiging) en stel met de bijbehorende regelaars INPUT (2) het volume in.
7) Met de klankregelaars BASS en TREBLE (3) stelt u de optimale klank in.
8) Het signaal van kanaal 1 kan voorrang krijgen op de kanalen 2 en 3. Stel hiervoor de DIP-schakelaar PRIO (17) met het n. 1 in op de stand ON. Daarmee worden bijv. bij een aankondiging via het kanaal 1 de signalen van de kanalen 2 en 3 gedempt. Op deze manier is de aankondiging verstaanbaar.

6.2 Metaalverliescorrectie

In vele gebouwen is een grote hoeveelheid metaal in plafonds en vloeren verwerkt. Dit metaal kan tot frequentieafhankelijk verlies van de veldsterkte leiden. Het verlies bedraagt 3 dB / octaaf bij een onderste grensfrequentie tussen 0,01 Hz en 100 Hz.

De metaalverliescorrectie compenseert dit door frequenties onder 1 kHz te dempen en frequenties boven deze waarde tot 3 dB / octaaf te versterken. De berekening van de invloed van het metaal op de frequentiecurve is omslachtig en vereist het gebruik van gespecialiseerde apparatuur. Maar u kunt ook gewoon het lussignaal met een inductieontvanger (bijv. LR-202) beluisteren:

Correctie activeren en instellen

WAARSCHUWING

Voor het activeren van de metaalverliescorrectie moet het apparaat worden geopend. Daarom

mag dit uitsluitend door een gekwalificeerde vakman worden uitgevoerd. U loopt immers het risico van een elektrische schok.

1) Trek de netstekker uit het stopcontact.
2) Schroef het deksel los.
3) Om de functie te activeren, steekt u de jumper J1 in de stand ON. De jumper bevindt zich tussen de dunne zekering FU2 en de relais RY1.
4) Schroef het deksel weer vast.
5) Zet de regelaar METAL LOSS CORRECTION (11) eerst in op 0 dB.
6) Schakel de versterker in en stel de regelaar METAL LOSS CORRECTION bij een aankondiging in op optimale verstaanbaarheid.

7 Gebruik

De in het hoofdstuk 6 voorgenomen instellingen hoeven niet meer te worden gewijzigd. Voor het normale gebruik hoeft u de lusversterker alleen nog maar in te schakelen. De apparaten van een geluidsinstallatie moeten in de onderstaande volgorde worden ingeschakeld:

1. de audioapparaten (signaalbronnen)
2. de geluidsversterker
3. de lusversterker

Om de installatie uit te schakelen volgt u de omgekeerde procedure.

7.1 Beveiligingscircuit

Bij een storing (defect, oververhitting) brandt de rode led PROT (5) en wordt het signaal voor de inductielus uitgeschakeld. In dit geval schakelt u de versterker uit en laat u de storing door deskundig personeel verhelpen.

Mocht de versterker door een ontoe- reikende ventilatie of bij een te hoge om- gevingstemperatuur oververhit zijn, kan hij na het afkoelen opnieuw in gebruik worden genomen. Zorg eventueel voor een betere luchtcirculatie.

Aansluiting: ..... schroefklemmen

Ingangen

Gevoeligheid/impedantie; aansluiting

MIC: 1,5 mV/6,8 kΩ; XLR, gebalanceerd

Fantoomvoeding: . . . 40V, individueel inschakelbaar

LINE

XLR: 630 mV/10 kΩ; gebalanceerd

Cinch: 630 mV/4,7 kΩ, ongebalanceerd

Lage tonen: ..... ±10 dB bij 100 Hz

Hoge tonen:....±10 dB bij 10 kHz

THD: .... < 1 %

Omgevings-

temperatuurbereik: . . . 0–40°C

Voedingsspanning: . . . 230 V/50 Hz

Vermogensopname

LA-202:....150VA max.

LA-402: 230 VA max.

Afmetingen

B × H × D: 482 × 88 × 280 mm 2 U

Gewicht: 7 kg

Wijzigingen voorbehouden.
