GEBRUIKSAANWIJZING UI4 KNX STEINEL
Bedieningsvoorschrift
Universal Input UI2 KNX-S
Art. nr. 089221
Universal Input UI4 KNX-S
Art. nr. 089238
Universal Input UI8 KNX-S
Art. nr. 089245
Inhoudsopgave
1 Veiligheidsinstructies 3
2 Systeeminformatie.... 3
3 Beoogd gebruik .... 3
4 Producteigenschappen.... 4
5 Montage en elektrische aansluiting 4
6 Inbedrijfname.... 8
6.1 Safe-State-modus en master-reset.... 9
7 Technische gegevens.... 10
8 Garantie.... 10
1 Veiligheidsinstructies
Lees en volg de volgende instructies op om mogelijke schade te voorkomen:

De montage en aansluiting van elektrische apparaten mag alleen worden uitgevoerd door een elektrotechnicus.
Gevaar door elektrische schokken. Bij de installatie en het leggen van de kabels de voor SELV-circuits geldende voorschriften en normen aanhouden.
Gevaar door elektrische schokken. Bij de installatie moet worden gelet op voldoende isolatie tussen netspanning en bus. Minimale afstand tussen bus- en netspanningsaders van minimaal 4 mm aanhouden.
Gevaar door elektrische schokken op de installatie. Sluit geen externe spanningen aan op de ingangen. Er kan schade aan het apparaat ontstaan en het SELV-potentiaal op de buskabel is niet meer gewaarborgd.
Deze handleiding is onderdeel van het product en moet door de klant worden bewaard.
2 Systeeminformatie
Dit apparaat is een product van het KNX-systeem en voldoet aan de KNX-richtlijnen. Voorwaarde voor een goed begrip is gedetailleerde vakkennis opgedaan via KNX-opleidingen.
De functie van het apparaat is softwareafhankelijk. Gedetailleerde informatie over softwareversies en de bijbehorende functionaliteit en de software zelf vindt u in de productdatabase van de leverancier.
Het apparaat is geschikt voor updates. Firmware-updates kunnen eenvoudig worden uitgevoerd met de STEINEL KNX Service App (aanvullende software).
Het apparaat is compatibel met KNX Data Secure. KNX Data Secure biedt bescherming tegen manipulaties in de gebouwautomatisering en kan in het ETS-project worden geconfigureerd. Gedetailleerde vakkennis geldt als voorwaarde. Voor de veilige inbedrijfname is een apparaatcertifcaat vereist, dat op het apparaat is aangebracht. Tijdens de montage moet het apparaatcertificaat van het apparaat worden verwijderd en op een veilige plaats worden bewaard.
Ontwerp, installatie en inbedrijfname van het apparaat vinden met behulp van de ETS vanaf versie 5.7.7 of 6.1.0 plaats.
3 Beoogd gebruik
- Ingangen voor het opvragen van conventionele, potentiaalvrije contacten in KNX-installaties en het versturen van telegrammen op de KNX-bus voor het melden van toestanden, tellerstanden, bedienen van verbruikers etc.
- Uitgangen voor de aansturing van LED's
- Montage in apparatuurdoos met afmetingen conform DIN 49073 in combinatie met een geschikte deksel
- Bij de montage achter schakel- en tasteenheden apparatuurdoos met voldoende inbouwdiepte gebruiken
4 Producteigenschappen
- Afhankelijk van de variant twee, vier of acht onafhankelijk kanalen, die afhankelijk van de ETS-parametrering als ingangen of als uitgangen werken
- : Gemeenschappelijk referentiepotentiaal voor alle kanalen
- Blokkeren van afzonderlijke kanalen
- Voeding via KNX-bus, geen extra voedingsspanning nodig
Ingangen
– Aansluiting van potentiaalvrije contacten, zoals impulsdrukkers, schakelaars of Reed-contacten
- Impulsstroom ter vermijding van contactvervuiling (vorming van een oxidelaag) op de aangesloten contacten
- Bedieningsfuncties: schakelen, dimmen, regeling van jaloezie, scenario's of kamertemperatuur
- Waardegever voor dim-, kleurtemperatuur-, RGBW-, temperatuur- of lichtsterktewaarden
- Doorgeven van de actuele ingangstoestand na busspanningsuitval
– Aansluiting van deur- of venstercontacten voor de analyse van de status open, gesloten, gekipt en greeppositie
– Aansluiting van lekkage-, condensatie- en temperatuursensoren (op aanvraag)
- Impulsteller met hoofd- en tussenteller
- Combinatie van naastgelegen ingangskanalen bij aansluiting van impulsdrukkers, deur- of venstercontact
- Logische functies
Uitgangen
– Aansluiting van LED's
- Kortsluitvast, beveiligd tegen overbelasting en verpoling
- Parallel schakelen van uitgangen mogelijk, voor verbruikers met hogere stroombehoefte
5 Montage en elektrische aansluiting
Apparaat monteren
Bij Secure-modus (voorwaarden):
- Veilige inbedrijfname is in de ETS geactiveerd.
- Apparaatcertificaat ingevoerd/ingescand resp. aan het ETS-project toegevoegd. Wij adviseren voor het scannen van de QR-code een camera met hoge resolutie te gebruiken.
- Alle wachtwoorden documenteren en op een veilige plaats bewaren.
■ Bij Secure-bedrijf: apparaatcertificaat van het apparaat verwijderen en op een veilige plaats bewaren.
■ Montage in geschikte apparatuurdoos. Kabelverloop en -afstand in de gaten houden.
Busaansluiting
■ Bus met een KNX-aansluitklem op KNX-aansluiting (1) aansluiten (zie afbeelding 1).


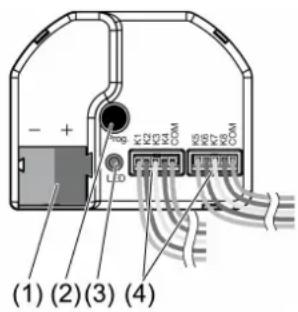

(1) (2) (3) (4)Afbeelding 1: Constructie apparaat
(1) KNX-aansluiting
(2) Programmeerknop
(3) Programmeer-LED
(4) Aansluitkabels
Installatietips
- Ter voorkoming van storende EMC-instralingen mogen de kabels van de ingangen niet parallel aan netspanningskabels of lastkabels worden geplaatst.
- De spanningspotentialen van de aansluitkabels voor de ingangen en uitgangen zijn niet galvanisch gescheiden van de busspanning. De aansluitkabels verlengen de buskabel. De specificatie van de buskabel-lengte (max. 1000 m) moet in acht worden genomen.
- De COM-aansluitingen van meerdere impulsdrukkerinterfaces niet met elkaar verbinden.
- Voor de aansluiting van LED's is geen voorweerstand nodig.
- Voor NTC-temperatuursensoren de kanalen 1 en 2 gebruiken. Selecteer een compatibele NTC-temperatuursensor op basis van de karakteristiek van de NTC (zie onderstaande tabellen).
Karakteristiek van de NTC
Bij het verlengen van de meegeleverde kabelsets (zie afbeelding 2) de maximale kabellengte in acht nemen. De com-kabel mag per kabelset in het totaal niet langer dan 30 m zijn.

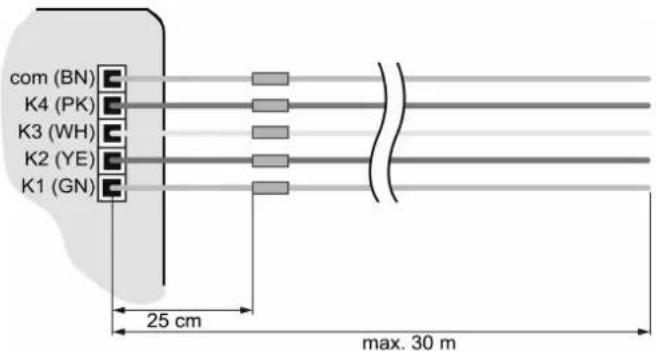

Afbeelding 2: Maximale kabellengte
Apparaat aansluiten

GEVAAR!
Bij aansluiting van netspanning 230 V of andere externe spanningen bestaat er gevaar door elektrische schokken!
Elektrische schokken kunnen dodelijk letsel tot gevolg hebben.
Apparaat kan worden vernietigd.
Uitsluitend potentiaalvrije impulsdrukkers, schakelaars of contacten aansluiten.
■ Impulsdrukkers, schakelaars, contacten, LED's of NTC's conform de aansluit- voorbeelden met meegeleverde aansluitkabels (4) aansluiten (zie afbeelding 3) tot (zie afbeelding 6). De aansluitvoorbeelden tonen het gebruik met ingangen en uitgangen.


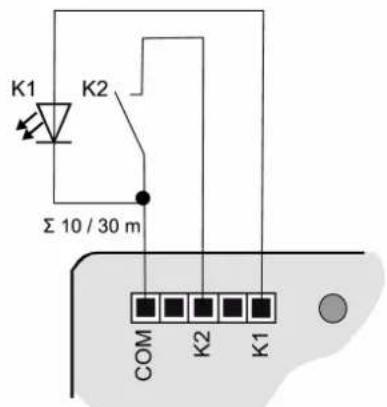

K1 K2 Σ 10 / 30 m COM K2 K1Afbeelding 3: Aansluitvoorbeeld impulsdrukkerinterface 2-voudig


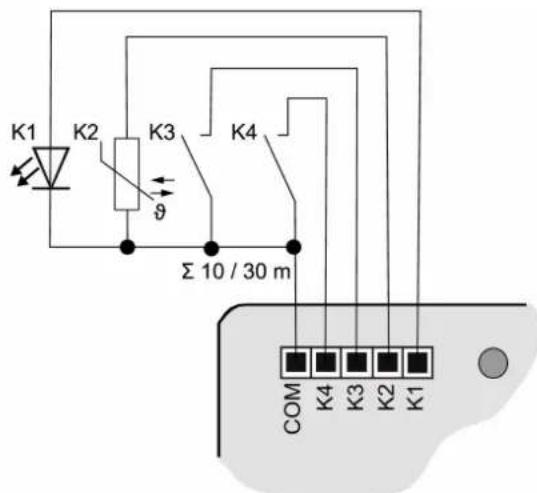

K1 K2 K3 K4 θ Σ 10 / 30 m COM K4 K3 K2 K1Afbeelding 4: Aansluitvoorbeeld impulsdrukkerinterface 4-voudig


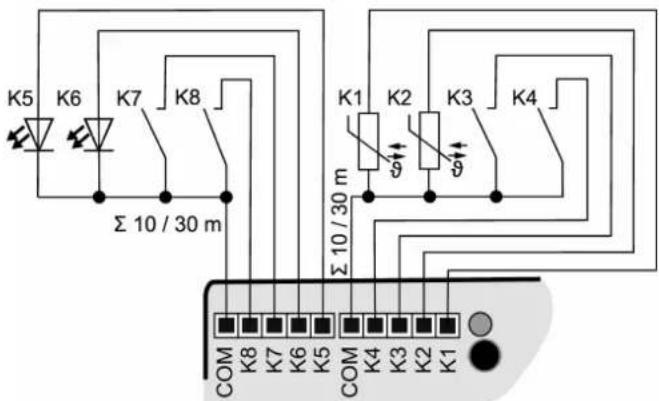

K5 K6 K7 K8 Σ 10 / 30 m K1 K2 K3 K4 Σ 10 / 30 m COM K8 K7 K6 K5 COM K4 K3 K2 K1Afbeelding 5: Aansluitvoorbeeld impulsdrukkerinterface 8-voudig
Ter verhoging van de uitgangsstroom kunnen uitgangen bij gelijke parametre-ring ook parallel worden geschakeld, in het voorbeeld (zie afbeelding 6)K1-K3 zijn hier parallel geschakeld.


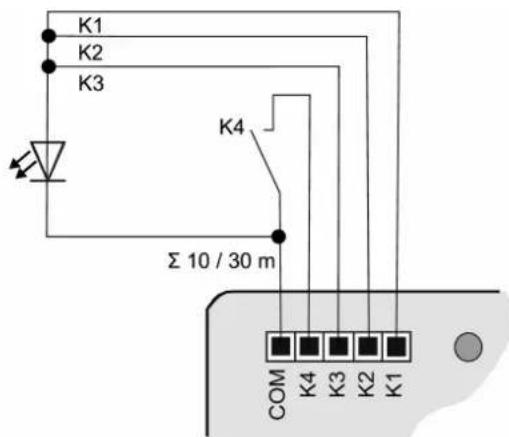

K1 K2 K3 K4 Σ 10 / 30 m COM K4 K3 K2 K1Afbeelding 6: Aansluitvoorbeeld met parallel geschakelde uitgangen
6 Inbedrijfname
Fysiek adres en toepassingsprogramma programmeren
■ Busspanning inschakelen.
■ Programmeerknop (2) indrukken.
De programmeer-LED (3) brandt.
■ Fysiek adres met de ETS programmeren.
De programmeer-LED gaat uit.
■ Applicatieprogramma met de ETS programmeren.
6.1 Safe-State-modus en master-reset
Safe-State-modus
De Safe-State-modus stopt de uitvoering van het geladen applicatieprogramma.
i Alleen de systeemsoftware van het apparaat werkt nog. ETS-diagnosefuncties en ook het programmeren van het apparaat zijn mogelijk.
Safe-State-modus activeren
■ Busspanning uitschakelen of KNX-aansluitklem verwijderen.
■ Ca. 10 seconden wachten.
■ Programmeerknop indrukken en ingedrukt houden.
■ Busspanning inschakelen of KNX-aansluitklem aanbrengen.
■ Wachten tot de programmeer-LED langzaam knippert.
■ Programmeerknop loslaten.
De Safe-State-modus is geactiveerd.
Door opnieuw kort indrukken van de programmeerknop kan de programmeermodus zoals gebruikelijk ook in de Safe-State-modus in- en uitgeschakeld worden. De programmeer-LED beëindigt bij actieve programmeermodus het knipperen.
Safe-State-modus deactiveren
■ Busspanning uitschakelen (ca. 10 seconden wachten) of ETS-programmering uitvoeren.
Master-reset
De master-reset herstelt de basisinstellingen van het apparaat (fysiek adres 15.15.255, firmware blijft behouden). Het apparaat moet vervolgens met de ETS opnieuw in bedrijf worden genomen.
Bij Secure-modus: een master-reset deactiveert de beveiliging van het apparaat. Het apparaat kan aansluitend met het apparaatcertificaat opnieuw in bedrijf worden genomen.
Master-reset uitvoeren
Voorwaarde: de Safe-State-modus is geactiveerd.
■ Programmeerknop indrukken en > 5 s ingedrukt houden.
De programmeer-LED knippert snel.
■ Programmeerknop loslaten.
Het apparaat voert een master-reset uit, start opnieuw en is na ca. 5 s weer bedrijfsklaar.
Apparaat naar fabrieksinstellingen resetten
Met de STEINEL KNX Service App kan het apparaat worden teruggezet naar de fabrieksinstellingen. Deze functie gebruikt de in het apparaat aanwezige firmware, die op het moment van aflevering actief was (afleveringstoestand). Door de reset naar de fabrieksinstellingen verliest het apparaat zijn fysieke adres en configuratie.
Omgevingstemperatuur -5 ... +45 °C
Opslag-/transporttemperatuur -25 ... +75 °C
Beschermingsgraad IP20
Uitgangsspanning DC 5 V SELV
Uitgangsstroom per kanaal max. 3,2 mA
LED-stroom (rode LED met 1,7 V stroomspanning) 2,2 mA per uitgang
Aansluiting kanalen
089221 3-aderige kabelset
089238 5-aderige kabelset
089245 2x 5-aderige kabelset
Lengte kabelset 25 cm, verlengbaar tot max. 30 m
Aanbevolen kabel J-Y(St)Y 2×2×0,8
Afmetingen (LxBxH)
089221, 089238 43,0 x 28,5 x 15,4 mm
089245 43,5 × 35,5 × 15,4 mm
KNX medium TP256
Inbedrijfnamemodus S-modus
Nominale spanning KNX DC 21 ... 32 V SELV
Opgenomen stroom KNX
089221 5 ... 10 mA
089238 5 ... 12 mA
089245 5 ... 18 mA
Soort aansluiting KNX Aansluitklem
8 Garantie
Technische en formele veranderingen aan het product, voor zover deze de technische vooruitgang dienen, zijn voorbehouden.
Wij bieden garantie in het kader van de wettelijke bepalingen.
STEINEL GmbH
Dieselstraße 80-84
33442 Herzebrock-Clarholz
Telefon +49 5245 448 0
www.steinel.de
product@steinel.de
