Produkttyp	KNX Eingangs-/Ausgangsschnittstelle
Marke	Steinel
Modell	UI4 KNX
Anzahl Kanäle	2, 4 oder 8 je nach Variante
Stromversorgung	KNX-Bus (DC 21…32 V)
KNX-Stromverbrauch	5…18 mA je nach Kanalanzahl
Umgebungstemperatur	-5…+45 °C
Lagertemperatur	-25…+75 °C
Schutzart	IP20, Schutzklasse III
Abmessungen (L×B×H) 2/4 Kanäle	43,0 × 28,5 × 15,4 mm
Abmessungen (L×B×H) 8 Kanäle	43,5 × 35,5 × 15,4 mm
Anzahl Eingänge	Bis zu 8 (potentialfreie Kontakte)
Anzahl Ausgänge	Bis zu 8 (für LED)
Ausgangsspannung	5 V DC SELV
Ausgangsstrom pro Kanal	3,2 mA max.
Anschlusskabellänge	25 cm, verlängerbar bis 30 m
Eingangsfunktionen	Schalten, Dimmen, Jalousie, Szene, Temperatur, Impulszähler, Logik
Ausgangsfunktionen	LED-Steuerung, kurzschluss-/überlast-/verpolungssicher
KNX-Kompatibilität	TP256, S-Mode, ETS ≥5.7.7 oder 6.1.0
Sicherheit	KNX Data Secure, Gerätezertifikat
Garantie	Gesetzlich vorgeschrieben

Häufig gestellte Fragen - UI4 KNX STEINEL

Wie programmiere ich die physikalische Adresse des UI4 KNX?

Busspannung einschalten, Programmiertaste drücken (LED leuchtet), dann Adresse mit ETS programmieren. Nach der Programmierung erlischt die LED.

Kann ich den UI4 KNX mit NTC-Temperatursensoren verwenden?

Ja, nur an den Kanälen 1 und 2. Verwenden Sie einen NTC-Sensor mit R25=33 kΩ und B25/100=4300 K gemäß der in der Anleitung angegebenen Kurve.

Wie wird der Safe-State-Modus aktiviert?

Bus abschalten, 10 s warten, Programmiertaste gedrückt halten, Bus wieder einschalten. Loslassen, wenn die LED langsam blinkt.

Was tun, wenn ich das Gerätezertifikat verliere?

Das Zertifikat ist für den Secure-Modus erforderlich. Bewahren Sie es sorgfältig auf. Bei Verlust können Sie das Gerät zurücksetzen (Master Reset), aber die Sicherheit wird deaktiviert.

Wie lang ist die maximale Anschlusskabellänge?

Die gesamte Kabellänge des COM-Anschlusses darf 30 m pro Kabelstrang nicht überschreiten.

Kann ich mehrere Ausgänge parallel schalten?

Ja, um den Ausgangsstrom zu erhöhen. Die Ausgänge müssen die gleiche Parametrierung haben. Beispiel: K1–K3 parallel schalten.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Verwenden Sie die Steinel KNX Service App. Dadurch werden die physische Adresse und die Konfiguration gelöscht, die mitgelieferte proprietäre Software bleibt jedoch erhalten.

Ist der UI4 KNX mit herkömmlichen Tastern kompatibel?

Ja, die Eingänge akzeptieren potentialfreie Kontakte (Taster, Schalter, Reed-Kontakte). Der Impulsstrom verhindert Verschmutzung.

Welcher Kabelquerschnitt wird für Verlängerungen empfohlen?

Empfehlung: Kabel J-Y(St)Y 2×2×0,8.

Kann ich das Gerät im Freien verwenden?

Nein, die Schutzart IP20 und der Temperaturbereich (-5…+45 °C) schränken die Verwendung auf Innenräume ohne Feuchtigkeit ein.

BEDIENUNGSANLEITUNG UI4 KNX STEINEL

1 Sicherheitshinweise.... 3
2 Systeminformationen.... 3
3 Bestimmungsgemäßer Gebrauch.... 3
4 Produkteigenschaften.... 4
5 Montage und elektrischer Anschluss.... 4
6 Inbetriebnahme....8
6.1 Safe-State-Mode und Master-Reset 9
7 Technische Daten.... 10
8 Gewährleistung.... 10

1 Sicherheitshinweise

Um mögliche Schäden zu vermeiden, lesen und befolgen Sie folgende Hinweise:

Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.

Gefahr durch elektrischen Schlag. Bei Installation und Leitungsverlegung die für SELV-Stromkreise geltenden Vorschriften und Normen einhalten.

Gefahr durch elektrischen Schlag. Bei der Installation auf ausreichende Isolierung zwischen Netzspannung und Bus achten. Mindestabstand zwischen Bus- und Netzspannungsadern von mindestens 4 mm einhalten.

Gefahr durch elektrischen Schlag an der Installation. An die Eingänge keine externen Spannungen anschließen. Gerät kann beschädigt werden und das SELV-Potential auf der Busleitung ist nicht mehr gegeben.

Diese Anleitung ist Bestandteil des Produktes und muss bei der Kundschaft verbleiben.

2 Systeminformationen

Dieses Gerät ist ein Produkt des KNX Systems und entspricht den KNX Richtlinien. Detaillierte Fachkenntnisse durch KNX Schulungen werden zum Verständnis vorausgesetzt.

Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der Produktdatenbank des Herstellers zu entnehmen.

Das Gerät ist updatefähig. Firmware-Updates können komfortabel mit der STEINEL KNX Service App (Zusatzsoftware) durchgeführt werden.

Das Gerät ist KNX Data Secure fähig. KNX Data Secure bietet Schutz vor Manipulation in der Gebäudeautomation und kann im ETS-Projekt konfiguriert werden. Detaillierte Fachkenntnisse werden vorausgesetzt. Zur sicheren Inbetriebnahme ist ein Gerätezertifikat erforderlich, das auf dem Gerät angebracht ist. Im Zuge der Montage ist das Gerätezertifikat vom Gerät zu entfernen und sicher aufzubewahren.

Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe der ETS ab Version 5.7.7 oder 6.1.0

3 Bestimmungsgemäßer Gebrauch

– Eingänge zur Abfrage konventioneller, potenzialfreier Kontakte in KNX Anlagen, und Senden von Telegrammen auf den KNX Bus zum Melden von Zuständen, Zählerständen, Bedienen von Verbrauchern etc.
– Ausgänge zur Ansteuerung von LED
- Montage in Gerätedose mit Abmessungen nach DIN 49073, in Kombination mit einer geeigneten Abdeckung

– Bei Montage hinter Schalt- und Tasteinsätzen Gerätedose mit ausreichender Einbautiefe verwenden

4 Produkteigenschaften

– Je nach Variante zwei, vier oder acht unabhängige Kanäle, die in Abhängigkeit der ETS-Parametrierung als Eingänge oder als Ausgänge arbeiten
– Gemeinsames Bezugspotential für alle Kanäle
– Sperren einzelner Kanäle
– Versorgung über KNX Bus, keine zusätzliche Versorgungsspannung notwendig

Eingänge

• Anschluss von potentialfreien Kontakten, wie Tastern, Schaltern oder Reedkontakten
  – Impulsstrom zur Vermeidung von Kontaktverschmutzung (Bildung einer Oxidschicht) auf den angeschlossenen Kontakten
• Bedienfunktionen: Schalten, Dimmen, Jalousie-, Szenen- oder Raumtemperatursteuerung
• Wertgeber für Dimm-, Farbtemperatur-, RGBW-, Temperatur oder Helligkeitswerte
  – Übermittlung des aktuellen Eingangszustandes nach Busspannungsausfall
• Anschluss von Tür- oder Fensterkontakten zur Auswertung der Status offen, geschlossen, gekippt und Griffposition
• Anschluss von Leckage-, Betauungs- und Temperatursensoren (auf Anfrage)
• Impulszähler mit Haupt- und Zwischenzähler
• Kombination von benachbarten Eingangskanälen bei Anschluss von Taster, Tür- oder Fensterkontakt
• Logikfunktionen

Ausgänge

• Anschluss von LED
• Kurzschlussfest, überlastgeschützt und verpolungssicher
  – Parallelschalten von Ausgängen möglich, für Verbraucher mit höherem Strombedarf

5 Montage und elektrischer Anschluss

Gerät montieren

Bei Secure-Betrieb (Voraussetzungen):

– Sichere Inbetriebnahme ist in der ETS aktiviert.

– Gerätezertifikat eingegeben/eingescannt bzw. dem ETS-Projekt hinzugefügt. Es wird empfohlen, zum Scannen des QR-Codes eine hochauflösende Kamera zu verwenden.
– Alle Passwörter dokumentieren und sicher aufbewahren.

■ Bei Secure-Betrieb: Gerätezertifikat vom Gerät entfernen und sicher aufbewahren.

■ Montage in geeigneter Gerätedose. Leitungsführung und -abstand beachten.

Busanschluss

■ Bus mit einer KNX Anschlussklemme an KNX Anschluss (1) anschließen (siehe Bild 1).

(1) (2)(3) (4)
Bild 1: Geräteaufbau

(1) KNX Anschluss
(2) Programmiertaste
(3) Programmier-LED
(4) Anschlussleitungen

Installationshinweise

– Zur Vermeidung von störenden EMV-Einstrahlungen sollten die Leitungen der Eingänge nicht parallel zu netzführenden Leitungen oder Lastleitungen verlegt werden.
– Die Spannungspotentiale der Anschlussleitungen für die Eingänge und Ausgänge sind von der Busspannung nicht galvanisch getrennt. Die Anschlussleitungen verlängern faktisch die Busleitung. Die Spezifikation zur Busleitungslänge (max. 1000 m) ist zu beachten.
– Die COM-Anschlüsse von mehreren Tasterschnittstellen nicht miteinander verbinden.
- Für den Anschluss von LED wird kein Vorwiderstand benötigt.
- Für NTC-Temperatursensoren die Kanäle 1 und 2 benutzen. Einen kompati- blen NTC-Temperatursensor anhand der Kennlinie des NTC auswählen (siehe Tabellen unten).

Kennlinie des NTC

R_25^	33 kΩ
B_25/100	4300 K

Bei der Verlängerung der beiliegenden Leitungsätze (siehe Bild 2) die maximale Leitungslänge beachten. Die com-Leitung darf pro Leitungssatz in Summe nicht länger als 30 m sein.

Bild 2: Maximale Leitungslänge

Gerät anschließen

GEFAHR!

Bei Anschluss von Netzspannung 230 V oder anderen externen Spannungen besteht Gefahr durch elektrischen Schlag!

Elektrischer Schlag kann zum Tod führen.

Gerät kann zerstört werden.

Ausschließlich potentialfreie Taster, Schalter oder Kontakte anschließen.

■ Taster, Schalter, Kontakte, LED oder NTC gemäß Anschlussbeispiele mit beigelegten Anschlussleitungen (4) anschließen (siehe Bild 3) bis (siehe Bild 6). Die Anschlussbeispiele zeigen die Verwendung mit Eingängen und Ausgängen.

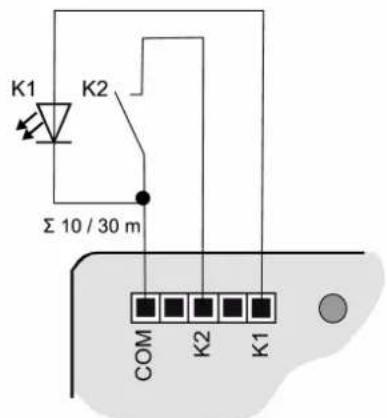

Bild 3: Anschlussbeispiel Tasterschnittstelle 2fach

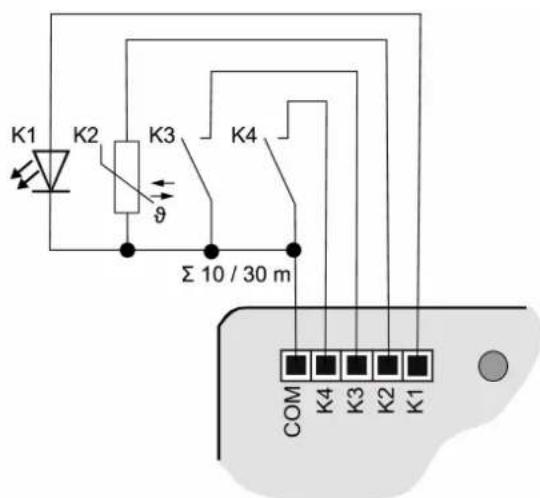

Bild 4: Anschlussbeispiel Tasterschnittstelle 4fach

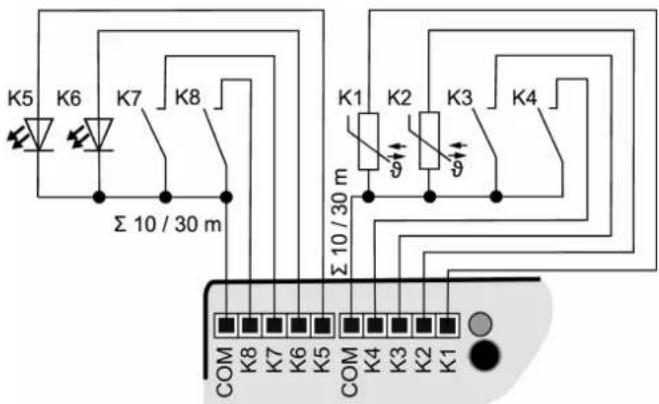

Bild 5: Anschlussbeispiel Tasterschnittstelle 8fach

i Zur Erhöhung des Ausgangsstroms können Ausgänge bei gleicher Parame- trierung auch parallel geschaltet werden, im Beispiel (siehe Bild 6) K1-K3 sind hier parallel geschaltet.

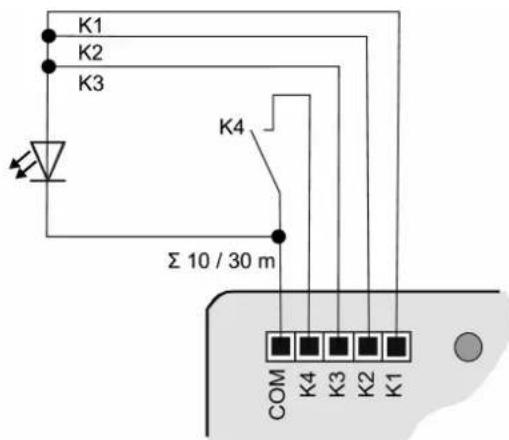

Bild 6: Anschlussbeispiel mit parallelgeschalteten Ausgängen

6 Inbetriebnahme

Physikalische Adresse und Applikationsprogramm programmieren

■ Busspannung einschalten.
■ Programmiertaste (2) drücken.

Die Programmier-LED (3) leuchtet.

■ Physikalische Adresse mit der ETS programmieren.

Die Programmier-LED erlischt.

■ Applikationsprogramm mit der ETS programmieren.

6.1 Safe-State-Mode und Master-Reset

Safe-State-Mode

Der Safe-State-Mode stoppt die Ausführung des geladenen Applikationsprogramms.

Lediglich die Systemsoftware des Geräts arbeitet noch. ETS-Diagnosefunktionen und das Programmieren des Geräts sind möglich.

Safe-State-Mode aktivieren

■ Busspannung ausschalten oder KNX Anschlussklemme abziehen.
■ Ca. 10 Sekunden warten.
■ Programmiertaste drücken und halten.
■ Busspannung einschalten oder KNX Anschlussklemme aufstecken.
■ Warten bis die Programmier-LED langsam blinkt.
■ Programmiertaste loslassen.

Der Safe-State-Mode ist aktiviert.

Durch erneutes kurzes Drücken der Programmiertaste kann der Programmiermodus wie gewohnt auch im Safe-State-Mode ein- und ausgeschaltet werden. Die Programmier-LED beendet bei aktivem Programmiermodus das Blinken.

Safe-State-Mode deaktivieren

■ Busspannung ausschalten (ca. 10 Sekunden warten) oder ETS-Programmier-vorgang durchführen.

Master-Reset

Der Master-Reset setzt das Gerät in die Grundeinstellungen zurück (physikalische Adresse 15.15.255, Firmware bleibt erhalten). Das Gerät muss anschließend mit der ETS neu in Betrieb genommen werden.

Bei Secure-Betrieb: Ein Master-Reset deaktiviert die Gerätesicherheit. Das Gerät kann mit dem Gerätezertifikat anschließend erneut in Betrieb genommen werden.

Master-Reset durchführen

Voraussetzung: Der Safe-State-Mode ist aktiviert.

■ Programmiertaste drücken und für > 5 s halten.
Die Programmier-LED blinkt schnell.

■ Programmiertaste loslassen.

Das Gerät führt einen Master-Reset durch, startet neu und ist nach ca. 5 s wieder betriebsbereit.

Gerät auf Werkseinstellungen zurücksetzen

Mit der STEINEL KNX Service App kann das Gerät auf Werkseinstellungen zurückgesetzt werden. Diese Funktion nutzt die im Gerät enthaltene Firmware, die zum Zeitpunkt der Auslieferung aktiv war (Auslieferungszustand). Durch das Zurücksetzen auf Werkseinstellungen verliert das Gerät die physikalische Adresse und Konfiguration.

7 Technische Daten

Umgebungstemperatur -5 ... +45 °C

Lager-/ Transporttemperatur -25 ... +75 °C

Schutzart IP20

Schutzklasse III

Anzahl Kanäle

089221 2

089238 4

089245 8

Ausgangsspannung DC 5 V SELV

Ausgangsstrom pro Kanal max. 3,2 mA

LED-Strom (rote LED mit 1,7 V Flußspannung) 2,2 mA pro Ausgang

Anschluss Kanäle

089221 3adriger Leitungssatz

089238 5adriger Leitungssatz

089245 2x 5adriger Leitungssatz

Länge Leitungssatz 25 cm, verlängerbar auf max. 30 m

Leitungsempfehlung J-Y(St)Y 2×2×0,8

Abmessungen (LxBxH)

089221, 089238 43,0 x 28,5 x 15,4 mm

089245 43,5 x 35,5 x 15,4 mm

KNX Medium TP256

Inbetriebnahme-Modus S-Mode

Nennspannung KNX DC 21 ... 32 V SELV

Stromaufnahme KNX

089221 5 ... 10 mA

089238 5 ... 12 mA

089245 5 ... 18 mA

Anschlussart KNX Anschlussklemme

8 Gewährleistung

Technische und formale Änderungen am Produkt, soweit sie dem technischen Fortschritt dienen, behalten wir uns vor.

Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen.

STEINEL GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz

Telefon [phone]

www.steinel.de

[e-mail]
