Produkttyp	KNX-Eingangs-/Ausgangsschnittstelle
Marke	Steinel
Modell	UI2 KNX
Kategorie	Hausautomation
Anzahl der Kanäle	2, 4 oder 8 (je nach Variante)
Stromversorgung	Über KNX-Bus (21-32 V DC TBTS)
KNX-Stromverbrauch	5-18 mA (je nach Variante)
Umgebungstemperatur	-5 bis +45 °C
Lager-/Transporttemperatur	-25 bis +75 °C
Schutzart	IP20
Schutzklasse	III
Abmessungen (L × B × H)	2 Kanäle: 43,0 × 28,5 × 15,4 mm 4 Kanäle: 43,0 × 28,5 × 15,4 mm 8 Kanäle: 43,5 × 35,5 × 15,4 mm
Anschluss	3- oder 5-adriges Kabel, Länge 25 cm (verlängerbar bis 30 m)
Empfohlenes Kabelmaterial	J-Y(St)Y 2 × 2 × 0,8
Ausgangsspannung	5 V DC TBTS
Ausgangsstrom pro Kanal	3,2 mA max (LED: 2,2 mA)
Eingangsfunktionen	Abfragen potenzialfreier Kontakte, Impulszählung, Jalousiesteuerung, Dimmen, Szenarien, Temperatur
Ausgangsfunktionen	LED-Ansteuerung, Schutz vor Kurzschluss/Überlast/Verpolung
KNX-Kompatibilität	KNX TP256, mode S, Data Secure
Konfigurationssoftware	ETS Version 5.7.7 oder 6.1.0
Wartung und Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen. Keine aggressiven Reinigungsmittel verwenden.
Sicherheit	Montage und Anschluss nur durch qualifizierte Elektriker. Isolationsabstände einhalten (≥4 mm zwischen Bus und Netz). Keine externen Spannungen an den Eingängen anlegen.
Garantie	Gesetzliche Garantie

Häufig gestellte Fragen - UI2 KNX STEINEL

Welche Kontakttypen können an die Eingänge des Steinel UI2 KNX angeschlossen werden?

Die Eingänge akzeptieren potenzialfreie Kontakte wie Taster, Schalter, Reed-Kontakte, Tür-/Fensterkontakte oder NTC-Sensoren (an Kanälen 1 und 2).

Benötigt das Gerät eine externe Stromversorgung?

Nein, der UI2 KNX wird direkt über den KNX-Bus (Spannung 21-32 V DC TBTS) versorgt. Es ist keine zusätzliche Stromversorgung erforderlich.

Wie programmiert man die physikalische Adresse und die Anwendung?

Busspannung einschalten, Programmiertaste drücken (LED leuchtet), dann physikalische Adresse und Anwendung mit ETS (Version 5.7.7 oder 6.1.0) programmieren.

Was tun, wenn das Gerät nicht mehr reagiert?

Safe-State-Modus aktivieren: Bus abschalten, Programmiertaste gedrückt halten, Bus wieder einschalten. Die LED blinkt langsam. Taste loslassen. Anschließend Diagnose oder Neuprogrammierung durchführen.

Wie setzt man das Gerät auf Werkseinstellungen zurück?

Verwenden Sie die STEINEL KNX Service App für einen Werksreset. Dadurch werden die physikalische Adresse und Konfiguration gelöscht und die ursprüngliche proprietäre Software wiederhergestellt.

Welche Sicherheitsvorkehrungen sind bei der Installation zu beachten?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Halten Sie einen Abstand von mindestens 4 mm zwischen Bus- und Netzleitern ein. Schließen Sie niemals externe Spannungen an die Eingänge an.

Kann ich LEDs direkt an die Ausgänge anschließen?

Ja, die Ausgänge sind für die Ansteuerung von LEDs ausgelegt. Sie sind gegen Kurzschluss, Überlast und Verpolung geschützt. Es ist kein Vorwiderstand erforderlich.

Wie konfiguriere ich die KNX Data Secure Sicherheit?

Aktivieren Sie die sichere Inbetriebnahme in ETS, scannen Sie das mitgelieferte Gerätezertifikat und fügen Sie es zum Projekt hinzu. Bewahren Sie Zertifikat und Passwörter sicher auf.

Wie lang dürfen die Anschlusskabel maximal sein?

Die mitgelieferten Kabel sind 25 cm lang, können aber mit einem Kabelsatz auf maximal 30 m verlängert werden. Verwenden Sie ein Kabel vom Typ J-Y(St)Y 2 × 2 × 0,8.

Kann das Gerät mit Temperatursensoren verwendet werden?

Ja, die Kanäle 1 und 2 unterstützen NTC-Sensoren. Die NTC-Kennlinie (R25°C = 33 kΩ, B25/100 = 4300 K) ist in der Anleitung angegeben, um einen kompatiblen Sensor auszuwählen.

BEDIENUNGSANLEITUNG UI2 KNX STEINEL

1 Sicherheitshinweise 3
2 Systeminformationen 3
3 Bestimmungsgemäßer Gebrauch 3
4 Produktiegenschaften 4
5 Montage und elektrischer Anschluss 4
6 Inbetriebnahme 8
6.1 Safe-State-Mode und Master-Reset 9
7 Technische Daten. 10
8 Gewährleistung 10

1 Sicherheitschinweise

Um möglich Schaden zu vermeiden, lesen und befolgen Sie folgende Hinweise:

Montage und Anschluss elektrischer Geräte)dürfen nur durch Elektrofachkräfte erfolgen.

Gefahr durch elektrischen Schlag. Bei Installation und Leitungsverlegung die für SELV-Stromkreise geltenden Vorschriften und Normen einhalten.

Gefahr durch elektrischen Schlag. Bei der Installation auf ausreichende Isolierung zwischen Netzspannung und Bus achten. Mindestabstand zwischen Bus- und Netzspannungsadern von mindestens 4 mm einhalten.

Gefahr durch elektrischen Schlag an der Installation. An die Eingänge keine externen Spannungen anschließen. Gerät kann beschädigt werden und das SELV-Potential auf der Busleitung ist nicht mehr gegeben.

These Anleitung ist Bestandteil des Produktes und muss bei der Kundschchaft verbleiben.

2 Systeminformationen

Dieses Gerät ist ein Produkt des KNX Systems und entspricht den KNX Richtlinien. Detaillierte Fachkenntnisse durch KNX Schulungen werden zum Verständnis vorausgesetzt.

Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der Produktdatenbank des Herstellers zu entnahmen.

Das Gerät ist updatefähig. Firmware-Updates können komfortabel mit der STEINEL KNX Service App (Zusatzsoftware) durchgeführt werden.

Das Gerät ist KNX Data Secure fähig. KNX Data Secure bietet Schutz vor Manipulation in der Gebäudeautomation und kann im ETS-Projekt konfiguriert werden. Detailed Fachkenntnisse werden vorausgesetzt. Zur sicheren Inbetriebnahme ist ein Gerätezertifik erforderlich, das auf dem Gerät angebracht ist. Im Zuge der Montage ist das Gerätezertifik vom Gerät zu entfernen und sicher aufzubewahren.

Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe der ETS ab Version 5.7.7 oder 6.1.0

3 Bestimmungsgemäßer Gebrauch

• Eingänge zur Abfrage konventioneller, potenzialfreier Kontakte in KNX Anlagen, und Senden von Telegrammen auf den KNX Bus zum Melden von Zuständen, Zählerständen, Bedienen von Verbrauchern etc.
  -Ausgange zur Ansteuerung von LED

• Montage in Gerätedose mit Abmessungen nach DIN 49073, in Kombination mit einer geeigneten Abdeckung

• Bei Montage hinter Schalt- und Tasteinsätzen Gerätedose mit ausreichender Einbautiefe verwenden

4 Produkteigenschaften

• Je nach Variante zwei, vier oder acht unabhängige Kanäle, die in Abhängigkeit der ETS-Parametrierung als Eingänge oder als Ausgänge arbeiten
• Gemeinsames Bezugspotential für alle Kanäle
• Sperren einzelner Kanäle
  -Versorgung über KNX Bus, keine zusätzliche Versorgungsspannung notwendig

Eingänge

• Anschluss von potentialfreien Kontakten, wie Tastern, Schaltern oder Reed-kontakten
• Impulsstrom zur Vermeidung von Kontaktverschmutzung (Bildung einer Oxidschicht) auf den angeschlossenen Kontakten
• Bedienfunktionen: Schalten, Dimmen, Jalousie-, Szenen- oder Raumtemperatursteuerung
  Wertgeber für Dimm-, Farbtemperatur-, RGBW-, Temperatur oder Helligeitswerte
• Übermittlung des aktuellen Eingangszustandes nach Busspannungsausfall
• Anschluss von Tur- oder Fensterkontakten zur Auswertung der Status offen, geschlossen, gekippt und Griffposition
• Anschluss von Leckage-, Betauungs- und Temperatursensoren (auf Anfrage)
• Impulszahler mit Haupt- und Zwischenzahler
• Kombination von benachbarten Eingangskanänen bei Anschluss von Taster, Tur- oder Fensterkontakt
• Logik Funktionen

Ausgange

-Anschluss von LED
Kurzschlussfest, überlastgeschützt und verpolungssicher
- Parallelschalten von Ausgängen möglich, für Verbraucher mit higherem Strombedarf

5 Montage und elektrischer Anschluss

Gerat montieren

Bei Secure-Betrieb (Voraussetzungen):

• Sichere Inbetriebnahme ist in der ETS aktiviert.

• Gerätezertifikat eingegeben/eingescannot bzw. dem ETS-Projekt hinzugeführ. Es wird empfohlen, zum Scannen des QR-Codes eine hochauflösende Kamera zu verwenden.

• Alle Passwörter dokumentieren und sicher aufbewahren.
  ■ Bei Secure-Betrieb: Gerätezertifikat vom Gerät entfernen und sicher aufbewahren.
  ■ Montage in geeigneter Geratedose. Leitungsführung und -abstand beachten.

Busanschluss

• Bus mit einer KNX Anschlussklemme an KNX Anschluss (1) anschließen (siehe Bild 1).

(1) (2) (3) (4)

(1) (2)(3) (4)
Bild 1: Geräteaufbau

(1) KNX Anschluss
(2)Programmiertaste
(3)Programmier-LED
(4) Anschlussleitungen

Installationshinweise

• Zur Vermeidung von störenden EMV-Einstrahlungen sollen den Leitungen der Eingänge nicht parallel zu netzführenden Leitungen oder Lastleitungen verlegt werden.
• Die Spannungspotentiale der Anschlussleitungen für die Eingänge und Ausgänge sind von der Busspannung nicht galvanisch getrennt. Die Anschlussleitungen verlangern faktisch die Busleitung. Die Spezifikation zur Busleitungslänge (max. 1000m ) ist zu beachten.
  Die COM-Anschlisse von mehreren Tasterschnittstellen nicht miteinander verbinden.
• Für den Anschluss von LED wird kein Vorwiderstand benötigt.
• Für NTC-Temperatursensoren die Kanäle 1 und 2 benutzen. Einen kompati-blen NTC-Temperatursensor anhand der Kennlinie des NTC auswahlen (siehe Tabellen unter).

Kennlinie des NTC

R25°C	33 kΩ
B25/100	4300 K

T [°C] R	\( {}_{\mathrm{T}}/{\mathrm{R}}_{25} \)	\( \alpha \left\lbrack {\% /\mathrm{K}}\right\rbrack \mathrm{R} \)	\( {}_{\mathrm{T}}\left\lbrack {\mathrm{k}\Omega ,\text{ gerundet }}\right\rbrack \)
-30,0	21,56700 6,6 711,7
-10,0	6,29270 5,9 207,7
-5,0	4,70770 5,7 155,4
0,0	3,55630 5,5 117,4
5,0	2,71190 5,3 89,5
10,0	2,08600 5,1 68,8
15,0	1,62040 5,0 53,5
20,0	1,26830 4,8 41,9
25,0	1,00000 4,7 33,0
30,0	0,79420 4,6 26,2
35,0	0,63268 4,5 20,9
40,0	0,50740 4,3 18,9
45,0	0,41026 4,2 13,5
50,0	0,33363 4,1 11,0
55,0	0,27243 4,0 9,0
60,0	0,22370 3,9 7,4
70,0	0,15305 3,7 5,1
80,0	0,10677 3,5 3,5
90,0	0,07607 3,3 2,5

Bei der Veränderung der beiliegenden Leitungsätze (siehe Bild 2) die maximale Leitungsänge beachten. Die com-Leitung darauf pro Leitungssatz in Summe nicht länger als 30m sein.

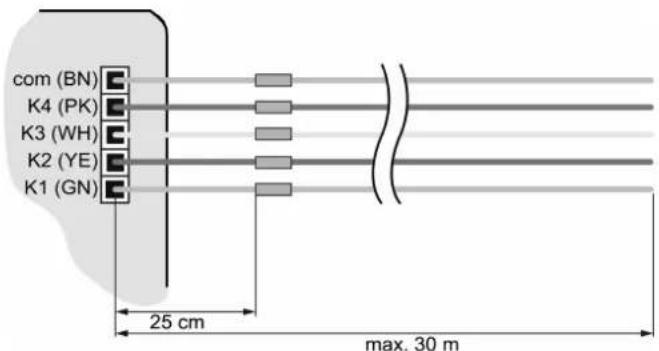

Bild 2:Maximale Leitungslänge

Gerät anschließen

GEFAHR!

Bei Anschluss von Netzspannung 230 V oder anderen externen Spannungen besteht Gefahr durch elektrischen Schlag!

Elektrischer Schlag kann zum Tod führen.

Gerat kann zerstört werden.

Ausschließlich potentialfreie Taster, Schalter oder Kontakte anschlossen.

Taster, Schalter, Kontakte, LED oder NTC gemäß Anschlussbeispiele mit beigelegten Anschlussleitungen (4) anschließen (siehe Bild 3) bis (siehe Bild 6). Die Anschlussbeispiele zeigen die Verwendung mit Eingängen und Ausgängen.

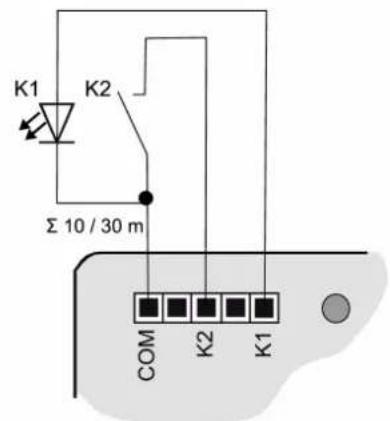

Bild 3: Anschlussbeispel Tasterschnittstelle 2fach

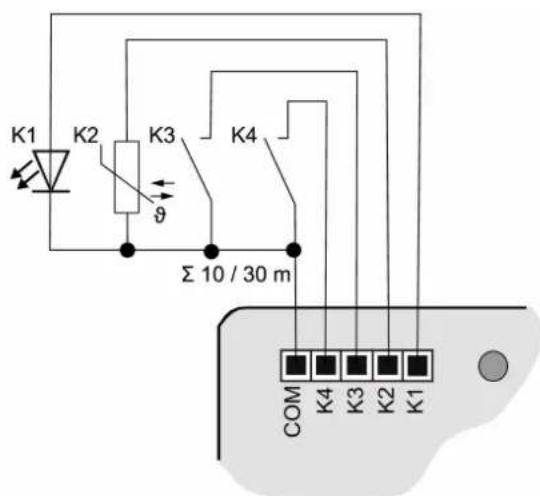

Bild 4: Anschlussbeispel Tasterschnittstelle 4fach

Bild 5: Anschlussbeispel Tasterschnittstelle 8fach

i Zur Erhöhung des Ausgangsstroms können Ausgänge bei gleicher Parametrierung auch parallel geschaltet werden, im Beispiel (siehe Bild 6) K1-K3 sind hier parallel geschaltet.

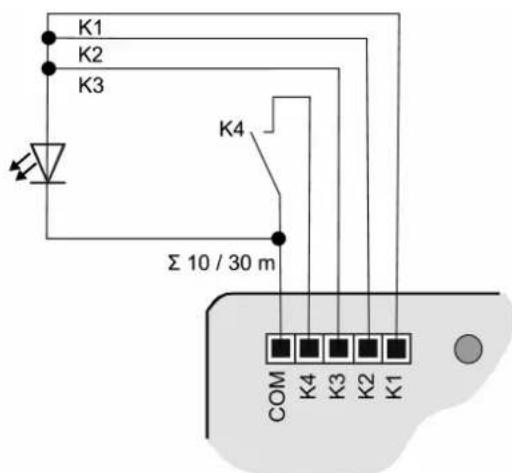

Bild 6: Anschlussbeispel mit parallelgeschalteten Ausgängen

6 Inbetriebnahme

Physikalische Adresse und Applikationsprogramm programmieren

Busspannung einschalten.
■Programmiertaste (2) drucken. Die Programmier-LED (3) leuchtet.
- Physikalische Adresse mit der ETS programmieren. Die Programmier-LED erlischt.
- Applikationsprogramm mit der ETS programmieren.

6.1 Safe-State-Mode und Master-Reset

Safe-State-Mode

Der Safe-State-Mode stoppt die Ausführung des geladenen Applikationsprogramms.

i Lediglich die Systemsoftware des Gerats arbeitet noch. ETS-Diagnosefunktionen und das Programmieren des Gerats sind möglich.

Safe-State-Mode aktivieren

Busspannung ausschalten oder KNX Anschlussklemme abziehen.
Ca. 10 Sekunden warten.
■Programmiertaste drucken und halten.
Busspannung einschalten oder KNX Anschlussklemme aufstecken.
Warten bis die Programmier-LED langsam blinkt.
■ Programmiertaste loslassen.

Der Safe-State-Mode ist aktiviert.

Durch erneutes kurzes Drücken der Programmiertaste kann der Programmiermodus wie gewohnt auch im Safe-State-Mode ein- und ausgeschaltet werden. Die Programmier-LED beendet bei aktivem Programmiermodus das Blinken.

Safe-State-Mode deaktivieren

• Busspannung ausschalten (ca. 10 Sekunden warten) oder ETS-Programmier-vorgang durchführren.

Master-Reset

Der Master-Reset setzen das Gerät in die Grundeinstellungen zurück (physikalische Adresse 15.15.255, Firmware bleibt erhalten). Das Gerät muss anschließend mit der ETS neu in Betrieb genommen werden.

Bei Secure-Betrieb: Ein Master-Reset deaktiviert die Gerätesicherheit. Das Gerät kann mit dem Gerätezertifikat anschließend erneut in Betrieb genommen werden.

Master-Reset durchfuhren

Voraussetzung: Der Safe-State-Mode ist aktiviert.

■ Programmiertaste drucken und für >5 s halten.

Die Programmier-LED blinkt Schnell.

■ Programmiertaste loslassen.

Das Gerät führt einen Master-Reset durch, startet neu und ist nach ca. 5 s wieder betriebsbereit.

Gerat auf Werkseinstellungen zurücksetzen

Mit der STEINEL KNX Service App kann das Gerät auf Werkseinstellungen zusückgesetzt werden. Diese Funktion nutzt die im Gerät enthaltene Firmware, die zum Zeitpunkt der Auslieferung aktiv war (Auslieferungszustand). Durch das Zurücksetzen auf Werkseinstellungen verliert das Gerät die physikalische Adresse und Konfiguration.

7 Technische Daten

Umgebungstemperatur -5 ... +45 °C

Lager-/ Transporttemperatur -25 ... +75 °C

Schutzart IP20

Schutzklasse III

Anzahl Kanäle

089221 2

0892384

0892458

Ausgangsspannung DC 5 V SELV

Ausgangsstrom pro Kanal max. 3,2 mA

LED-Strom (rote LED mit 1,7 V Flußspannung) 2,2 mA pro Ausgang

Anschluss Kanäle

089221 3adriger Leitungssatz

089238 5adriger Leitungssatz

089245 2x 5adriger Leitungssatz

Länge Leitungssatz 25 cm, verlängerbar auf max. 30 m

Leitungsempfehlung J-Y(St)Y 2× 2× 0,8

Abmessungen (LxBxH)

089221, 089238 43,0 × 28,5 × 15,4 mm

089245 43,5 x 35,5 x 15,4 mm

KNX Medium TP256

Inbetriebnahme-Modus

Nennspannung KNX

Stromaufnahme KNX

089221

089238

089245

Anschlussart KNX

S-Mode

DC 21 ... 32 V SELV

5 ... 10 mA

5 ... 12 mA

5 ... 18 mA

Anschlussklemme

8 Gewährleistung

Technische und formale Änderungen am Produkt, sowie sie dem technischen Fortschritt dieren, behalten wir uns vor.

Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen.

STEINEL GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz

Telefon [phone]

www.steinel.de

[e-mail]
