Producttype	KNX-voeding
Merk	Steinel
Model	P640 KNX
Nominale spanning	AC 220-240 V ~ (bereik 180-264 V AC)
Netfrequentie	50 / 60 Hz
Busuitgangsspanning	DC 28-31 V SELV
Uitgangsstroom (totaal)	640 mA (ref. 084882) of 1280 mA (ref. 085667)
Kortsluitstroom	Max 1,5 A (640 mA) of max 3 A (1280 mA)
DC 30 V-uitgang	Ja, voor voeding van extra apparaten
Signaalcontact	Ja, potentiaalvrij (AC 12-230 V / DC 2-30 V, 5 mA-2 A)
Omgevingstemperatuur	-5 tot +45 °C
Opslagtemperatuur	-25 tot +70 °C
Relatieve luchtvochtigheid	Max 93 % (zonder condensatie)
Integratiebreedte	72 mm / 4 modules (640 mA) of 108 mm / 6 modules (1280 mA)
Aansluitingstype	Schroefklemmen voor fijndradige geleiders met adereindhuls 0,5-2,5 mm²
Rendement	Ongeveer 87 % (640 mA) of 86 % (1280 mA)
Vermogensverlies	Max 2,9 W (640 mA) of max 6,4 W (1280 mA)
Parallelbedrijf	Alleen mogelijk voor versie 640 mA
Montage	Op DIN-rail volgens EN 60715
Beveiliging	Bestand tegen kortsluiting, overspanning, nullast
Goedkeuring	KNX TP256-apparaat
Garantie	Wettelijke garantie, fabrikant: STEINEL GmbH

Veelgestelde vragen - P640 KNX STEINEL

Hoe installeer ik de P640 KNX-voeding?

De installatie moet worden uitgevoerd door een gespecialiseerde elektricien. Monteer het apparaat op een DIN-rail (netklemmen boven). Sluit de netspanning aan op de klemmen L en N, de PE-geleider op de overeenkomstige klem en de KNX-buslijn op de busuitgang. Gebruik de beschermkap om gevaarlijke spanning te voorkomen.

Wat te doen bij overbelasting of kortsluiting?

Bij overbelasting of kortsluiting brandt de rode LED Überlast en opent het signaalcontact. Om de melding te bevestigen, drukt u kort (< 0,5 s) op de Reset-knop. De fout moet worden verholpen voordat u het apparaat weer in gebruik neemt.

Hoe reset ik de buslijn?

Voor een reset van 20 seconden drukt u 2 tot 4 seconden op de Reset-knop. Voor een permanente reset drukt u langer dan 4 seconden. Om de permanente reset te verlaten, drukt u kort op de knop. De Reset-LED knippert afhankelijk van de modus.

Wat is de uitgangsspanning van de KNX-bus?

De busuitgangsspanning is DC 28-31 V (SELV). Deze voedt de aangesloten KNX-apparaten op de buslijn.

Kan ik twee voedingen parallel aansluiten?

Ja, voor de versie 640 mA (ref. 084882) is het mogelijk om twee identieke voedingen parallel aan te sluiten. De versie 1280 mA ondersteunt geen parallelbedrijf.

Hoe sluit ik het signaalcontact aan?

Het signaalcontact (klem 9) is potentiaalvrij. Sluit een bewakingsapparaat aan (lamp, relais, KNX-binaire ingang) en vermijd kabelussen. Het geeft overbelasting, overspanning, kortsluiting of KNX-spanningsuitval aan.

Wat zijn de omgevingsomstandigheden?

Het apparaat kan werken tussen -5 °C en +45 °C. Voor opslag en transport is het bereik -25 °C tot +70 °C. De maximale relatieve luchtvochtigheid is 93 % zonder condensatie.

Wat betekent het knipperen van de LED's?

Groene LED (Betrieb) knippert: overbelasting of overspanning. Rode LED (Überlast) brandt: overbelasting/kortsluiting. Gele LED (Überspannung) brandt: overspanning. Rode LED (Reset) snel knipperend (2,5 Hz): reset 20 s; langzaam (0,25 Hz): permanente reset.

Wat is de maximale buskabellengte?

Max. lengte per lijnsegment: 1000 m. Tussen voeding en deelnemer: max. 350 m. Tussen twee deelnemers: max. 700 m.

Waar vind ik de volledige handleiding?

De volledige handleiding is beschikbaar als PDF op de website notice-facile.com voor het apparaat Steinel P640 KNX. Deze bevat 77 pagina's met veiligheidsinstructies, installatie, functies en technische gegevens.

GEBRUIKSAANWIJZING P640 KNX STEINEL

Bedieningsvoorschrift

1 Veiligheidsinstructies 3
2 Constructie apparaat 3
3 Functie 4
4 Bediening.... 5
5 Informatie voor elektrotechnici.... 6
5.1 Montage en elektrische aansluiting.... 6
6 Technische gegevens.... 10
7 Garantie.... 11

1 Veiligheidsinstructies

De montage en aansluiting van elektrische apparaten mag alleen worden uitgevoerd door een elektrotechnicus.

Ernstig letsel, brand of materiële schade mogelijk. Handleiding volledig doorlezen en aanhouden.

Gevaar door elektrische schokken. Bij de installatie en het leggen van de kabels de voor SELV-circuits geldende voorschriften en normen aanhouden.

Deze handleiding is onderdeel van het product en moet door de eindklant worden bewaard.

2 Constructie apparaat

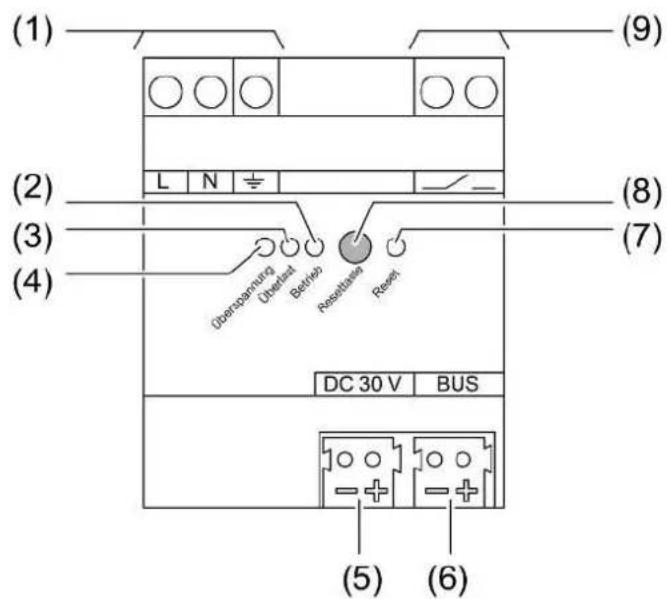

Afbeelding 1: Aanzicht

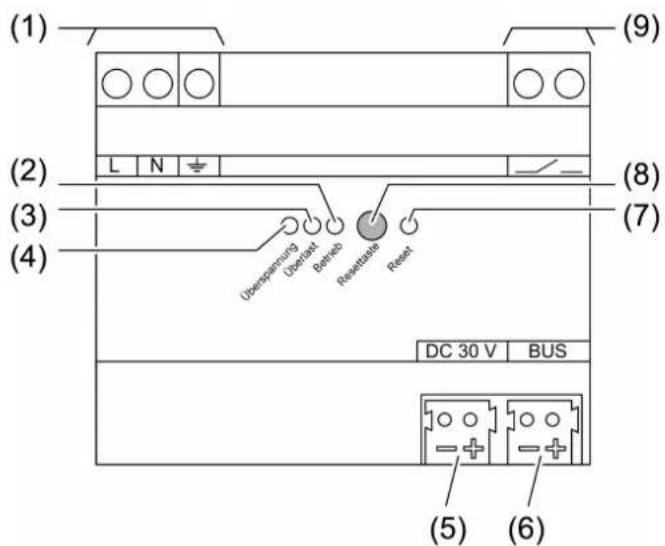

Afbeelding 2: Voedingsspanning 1280 mA – aanzicht

(1) Aansluiting netvoeding
(2) LED Betrieb, groen

Aan: normaal bedrijf

Uit: geen netspanning of interne fout

Aan: overbelasting of kortsluiting op KNX-buslijn of Uitgang DC 30 V

Aan: overspanning op KNX-buslijn of Uitgang DC 30 V

(5) Uitgang DC 30 V
(6) Uitgang Bus voor KNX-buslijn
(7) LED Reset, rood

Knippert snel 2,5 Hz: reset voor 20 seconden

Knippert langzaam 0,25 Hz: permanente reset

(8) Knop Reset

Diagnosemelding bevestigen: kort indrukken, < 0,5 seconden

KNX-buslijn gedurende 20 seconden uitschakelen: tussen 2...4 seconden indrukken

KNX-buslijn permanent uitschakelen: langer dan 4 seconden indrukken

Permanente reset beëindigen: knop indrukken

(9) Meldcontact voor diagnoseemelding

Gesloten: normaal bedrijf

Geopend: na overbelasting, overspanning of bij KNX-spanningsuitval

3 Functie

Systeeminformatie

Dit apparaat is een product van het KNX-systeem en voldoet aan de KNX-richtlijnen. Voorwaarde voor een goed begrip is gedetailleerde vakkennis opgedaan via KNX-opleidingen.

Beoogd gebruik

• Voeding van KNX-apparaten met busspanning
• Voeding van apparaten met gelijkspanning
• Montage op DIN-rail conform EN 60715 in onderverdelers

Producteigenschappen

• Uitgang met geïntegreerde smoring voor voeding van KNX-buslijnen
• Uitgang DC 30 V voor voeding van extra apparatuur
• Nominale stroom willekeurig over uitgangen verdeelbaar
• Reset-knop
• Kortsluitvast
  – Overspanningsbestendig

– Nullastbeveiliging
– Geschikt voor gebruik in installaties met noodstroomvoorziening
- Potentiaalvrij meldcontact voor bedrijfs- en diagnoseemelding
- Twee identieke voedingsspanningen parallel schakelbaar (bij de variant 640 mA)

4 Bediening

Diagnosemelding bevestigen

Na een geconstateerde overspanning of een kortsluiting meldt de LED en het meldcontact de event, tot de melding wordt bevestigd.

■ Knop reset korter dan 0,5 seconden indrukken.

Functies LED en meldcontact

	LEDBetrieb (2), groen	LEDÜberlast (3), rood	LEDÜberspan-nung (4), geel	LEDReset (7), rood	Meldcontact (9)
Normaal be-drijf	aan uit uit uit	gesloten
Reset gedu-rende20 seconden	aan uit uit knippert			2,5 Hz	gesloten
Permanente reset	aan uit uit knippert			0,25 Hz	gesloten
Overspan-ning	knippert0,5 Hz	uit aan (tot mel-ding is beves-tigd)		uit geopend (tot melding is bevestigd)
Overbelas-ting, kortslui-ting	knippert0,5 Hz	aan (tot mel-ding is beves-tigd)	uit uit geopend	(tot	melding is bevestigd)
KNX-span-ning uitge-vallen / inter-ne fout	uit uit uit uit geopend

Tijdens normaal bedrijf is bediening van de voedingsspanning niet nodig. De knop (8) is verzonken aangebracht en voorkomt zo per ongeluk bedienen tijdens bedrijf.

Functie reset en knop reset

Bij de reset van een bussegment wordt de uitgangsspanning van de voedingsspanning uitgeschakeld. Tegelijkertijd wordt de busleiding kortgesloten, zodat alle aangesloten busapparaten van de busspanning worden vrijgeschakeld.

Buslijn gedurende 20 seconden resetten

■ Knop Reset (8) tussen 2 ... 4 seconden indrukken.

De busleiding wordt gedurende 20 seconden kortgesloten.

Na 20 seconden wordt de busspanning weer ingeschakeld, en de LED Reset schakelt uit.

Buslijn permanent resetten

■ Knop Reset (8) langer dan 4 seconden indrukken.

De busleiding wordt kortgesloten.

De LED Reset (7) knippert langzaam.

Permanente reset beëindigen

Voorwaarde; de busleiding is permanent gereset, de LED Reset (7) knippert langzaam.

■ Knop Reset (8) indrukken.

De busspanning wordt weer ingeschakeld, en de LED Reset schakelt uit.

5 Informatie voor elektrotechnici

GEVAAR!

Elektrische schok bij aanraken van onderdelen die onder spanning staan.

Elektrische schokken kunnen dodelijk letsel tot gevolg hebben.

Voordat werkzaamheden aan het apparaat worden uitgevoerd, moeten alle bijbehorende installatieautomaten worden vrijgeschakeld, tegen opnieuw inschakelen worden beveiligd en moet worden vastgesteld dat ze stroomloos zijn!

5.1 Montage en elektrische aansluiting

Apparaat monteren

Let op het temperatuurbereik. Zorg voor voldoende koeling.

■ Het apparaat op DIN-rail monteren. De aansluitklemmen voor de netspanningsaansluiting (1) moeten boven liggen.

Apparaat op netspanning en bus aansluiten

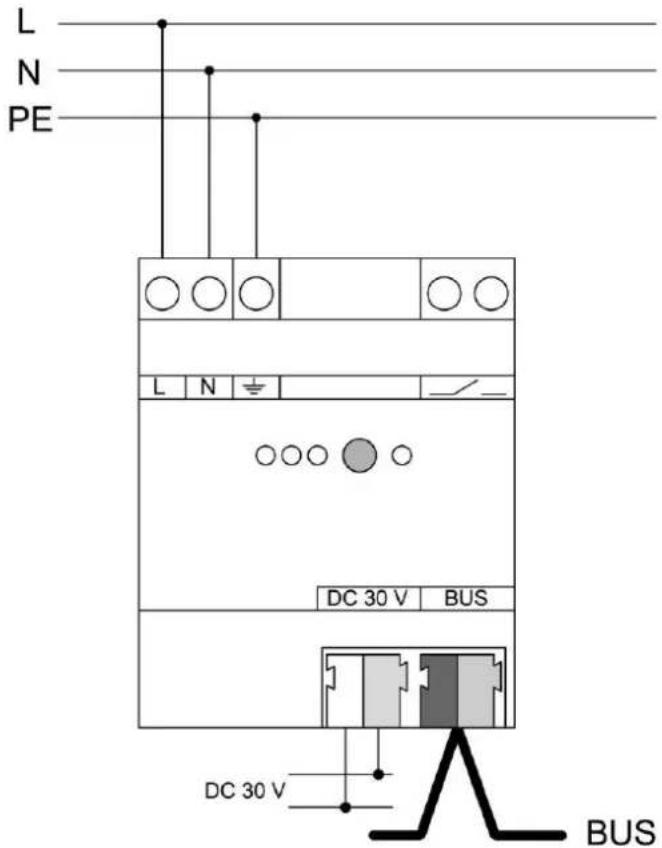

Afbeelding 3: Aansluitvoorbeeld – netspanning en buslijn

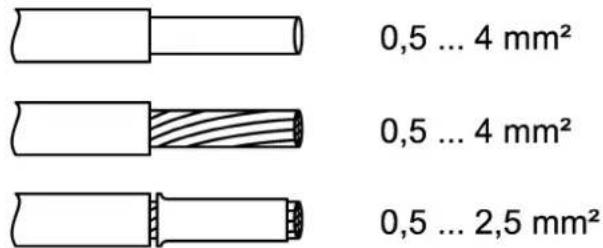

Afbeelding 4: Klembare leidingdoorsnedes

■ Netspanning op de klemmen L en N (1) aansluiten.
■ Randaarde PE op de klem 12 aansluiten.
■ KNX-buslijn op uitgang Bus (6) aansluiten.
■ Om de busaansluiting tegen gevaarlijke spanningen in de aansluitsector te beschermen moet de afdekkap worden geplaatst.

De totale last van de uitgangen kan willekeurig worden verdeeld. Totale nominale stroom niet overschrijden.

i Op de busuitgang geen andere producten aansluiten. De buscommunicatie kan hierdoor worden beïnvloed.

Indien nodig, kan bij de apparaatvariant 640 mA een identieke voedingsspanning parallel worden geschakeld.

Diagnosemelder aansluiten

De voedingsspanning meldt netspanningsuitval, overspanning, overbelasting, kort-sluiting en uitval van de KNX-spanning met behulp van een potentiaalvrij contact (9). Een bewakingsinrichting kan de schakeltoestand registreren en voor diagnosedoeleinden doorgeven.

De melduitgang dient allen voor signaleringsdoeleinden en mag niet als lastuitgang worden gebruikt.

Als bewakingsinrichting kan een meldlamp, een meldrelais of bijv. een KNX-binaire ingang, die op een andere KNX-buslijn is aangesloten, worden gebruikt.

■ Meldinrichting conform aansluitvoorbeeld (zie afbeelding 5) aansluiten.

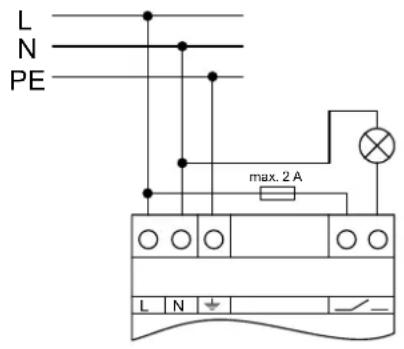

Afbeelding 5: Toepassingsvoorbeeld – meldlamp voor optische bedrijfsindicatie

■ KNX binaire ingang volgens aansluitvoorbeeld (zie afbeelding 6) aansluiten.

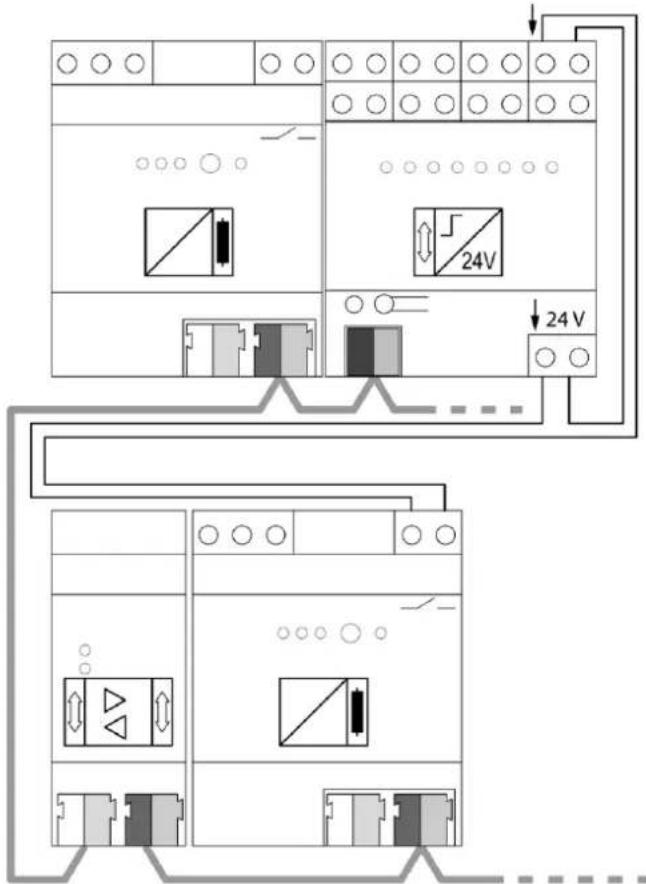

Afbeelding 6: Toepassingsvoorbeeld – KNX-binaire ingang op hoofdlijn voor registre- ren en centraal melden van diagnoseemeldingen

Let op de bedrading! Kabels voor het meldcontact zodanig installeren, dat geen lussen ontstaan. Lussen kunnen tijdens bedrijf inkoppelen van stoorspanningen veroorzaken.
Het meldcontact toont een spanningsuitval op de KNX-lijn. Bij parallelgeschakelde voedingen opent het meldcontact alleen wanneer beide voedingen gestoord of uitgeschakeld zijn (bijv. door uitval van de netspanning van beide apparaten).

Ook de groene bedrijfs-LED gaat in dat geval pas uit wanneer beide voedingen zijn uitgeschakeld.

Bedrijf met noodstroominstallaties

De voedingsspanning kan in combinatie met centraal gevoede noodstroominstallaties worden gebruikt. Hierdoor kunnen in noodbedrijf de werking van de KNX-installatie en de bediening van de belangrijkste functies gewaarborgd blijven.

Wettelijke en normatieve voorschriften voor noodstroom- en noodverlichtingsinstallaties zijn per land verschillend. De gebruiker / ontwerper moet in elk geval controlleren of aan de specifieke voorschriften wordt voldaan.

Leidinglengten

Voor KNX-leidingsegmenten en voedingen moeten de volgende regels worden toe- gepast:

• Busleidinglengte per lijnsegment: max. 1000 m
• Busleidinglengte tussen voedingsspanning en KNX-busdeelnemer: max. 350 m
• Busleidinglengte tussen twee KNX-busdeelnemers: max. 700 m

Nominale spanning AC 220 ... 240 V \~ Het apparaat kan in het bereik van 180 V AC ... 264 V AC worden gebruikt.

Netfrequentie 50 / 60 Hz

Vermogensverlies (max. belasting van al-le uitgangen)

Art.-nr. 084882 max. 2,9 W

Art.-nr. 085667 max. 6,4 W

Rendement

Art.-nr. 084882 ca. 87 %

Art.-nr. 085667 ca. 86 %

Nominale spanning DC DC 240 ... 250 V

KNX

KNX medium TP256

Uitgangsspanning bus DC 28 ... 31 V SELV

Uitgangsstroom

Art.-nr. 084882 640 mA (alle uitgangen)

Art.-nr. 085667 1280 mA (alle uitgangen)

Kortsluitstroom

Art.-nr. 084882 max. 1,5 A

Art.-nr. 085667 max. 3 A

Aansluitwijze bus Aansluitklem

Parallel bedrijf met identieke voedingsspanning

Art.-nr. 084882 Ja

Art.-nr. 085667 Nee

Uitgang DC 30 V

Uitgangsspanning DC 30 V

Melduitgang

Schakelspanning AC

AC 12 ... 230 V \~

Schakelspanning DC DC 2 ... 30 V

Schakelstroom 5 mA ... 2 A

Omgevingstemperatuur -5 ... +45 °C

Opslag-/transporttemperatuur -25 ... +70 °C

Relatieve vochtigheid max. 93 % (geen condensatie)

Inbouwbreedte

Art.-nr. 084882 72 mm / 4 TE

Art.-nr. 085667 108 mm / 6 TE

Aansluitwijze Aansluitklem

soepel met adereindhuls 0,5 ... 2,5 mm²

7 Garantie

Technische en formele veranderingen aan het product, voor zover deze de technische vooruitgang dienen, zijn voorbehouden.

Wij bieden garantie in het kader van de wettelijke bepalingen.

STEINEL GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz
