BEDIENUNGSANLEITUNG P640 KNX STEINEL

1 Sicherheitshinweise.... 3
2 Geräteaufbau.... 3
3 Funktion....4
4 Bedienung 5
5 Informationen für Elektrofachkräfte 6
5.1 Montage und Elektrischer Anschluss.... 6
6 Technische Daten.... 10
7 Gewährleistung.... 11

1 Sicherheitshinweise

Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.

Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten.

Gefahr durch elektrischen Schlag. Bei Installation und Leitungsverlegung die für SELV-Stromkreise geltenden Vorschriften und Normen einhalten.

Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

2 Geräteaufbau

(1) (9) (2) (8) (3) (7) (4) Überspanning Überlast Betrieb Resistante Reset DC 30 V BUS (5) (6)

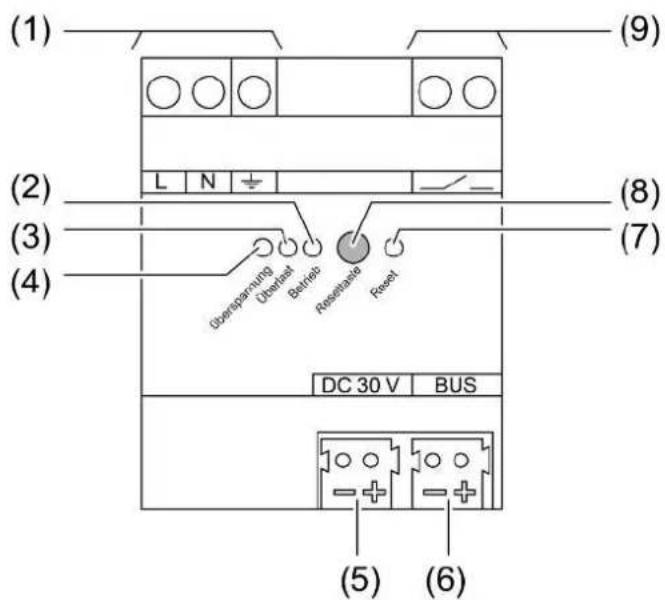

Bild 1: Ansicht

(1) (2) (3) (4) (5) (6) (7) (8) (9) L N Überspannung Überlast Barebo Resetpass Reset DC 30 V BUS

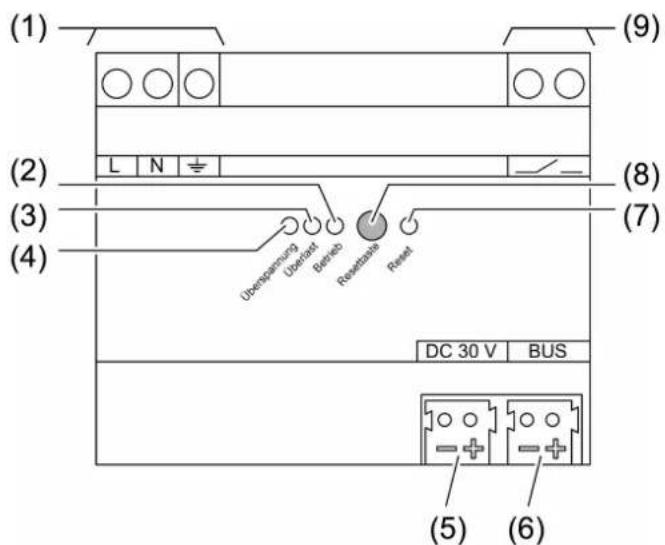

Bild 2: Spannungsversorgung 1280 mA – Ansicht

(1) Anschluss Netz

(2) LED Betrieb, grün

Ein: Normaler Betrieb

Blinkt: Überlast oder Überspannung

Aus: Keine Netzspannung oder interner Fehler

(3) LED Überlast, rot

Ein: Überlast oder Kurzschluss auf KNX Buslinie oder Ausgang DC 30 V

(4) LED Überspannung, gelb

Ein: Überspannung auf KNX Buslinie oder Ausgang DC 30 V

(5) Ausgang DC 30 V

(6) Ausgang Bus für KNX Buslinie

(7) LED Reset, rot

Blinkt schnell 2,5 Hz: Reset für 20 Sekunden

Blinkt langsam 0,25 Hz: Permanenter Reset

(8) Taste Reset

Diagnosemeldung quittieren: Kurz drücken, < 0,5 Sekunden

KNX Buslinie für 20 Sekunden abschalten: Zwischen 2...4 Sekunden drücken

KNX Buslinie permanent abschalten: Länger als 4 Sekunden drücken

Permanenten Reset beenden: Taste drücken

(9) Meldekontakt für Diagnosemeldung

Geschlossen: Normalbetrieb

Geöffnet: Nach Überlast, Überspannung oder bei KNX Spannungsausfall

3 Funktion

Systeminformation

Dieses Gerät ist ein Produkt des KNX Systems und entspricht den KNX Richtlinien. Detaillierte Fachkenntnisse durch KNX Schulungen werden zum Verständnis vorausgesetzt.

Bestimmungsgemäßer Gebrauch

– Versorgung von KNX Geräten mit Busspannung
– Versorgung von Geräten mit Gleichspannung
– Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler

Produkteigenschaften

– Ausgang mit integrierter Drossel zur Versorgung von KNX Buslinien
– Ausgang DC 30 V zur Versorgung zusätzlicher Geräte
– Nennstrom beliebig auf Ausgänge aufteilbar
- Reset-Taste
- Kurzschlussfest
- Überspannungsfest
– Leerlaufsicher

– Geeignet für Betrieb in Anlagen mit Notstromversorgung
– Potentialfreier Meldekontakt für Betriebs- und Diagnosemeldung
– Zwei identische Spannungsversorgungen parallel schaltbar (bei der Variante 640 mA)

4 Bedienung

Diagnosemeldung quittieren

Nach einer erkannten Überspannung oder einem Kurzschluss melden die LED und der Meldekontakt das Ereignis, bis die Meldung quittiert wird.

■ Taste Reset kürzer als 0,5 Sekunden drücken.

Funktionen LED und Meldekontakt

	LEDBetrieb (2), grün	LEDÜberlast (3), rot	LEDÜberspannung (4), gelb	LEDReset (7), rot	Meldekon-takt (9)
Normaler Betrieb	ein aus aus aus geschlossen
Reset für 20 Sekunden	ein aus aus blinkt 2,5 Hz geschlossen
Permanen-ter Reset	ein aus aus blinkt			0,25 Hz	geschlossen
Überspan-nung	blinkt 0,5 Hz aus ein (bis Mel-dung quittiert wurde)			aus geöffnet (bis Meldung quittiert wur-de)
Überlast, Kurzschluss	blinkt 0,5 Hz ein (bis Mel-dung quittiert wurde)		aus aus geöffnet (bis		Meldung quittiert wur-de)
KNX Span-nung ausge-fallen / inter-ner Fehler	aus aus aus aus geöffnet

Im normalen Betrieb ist die Bedienung der Spannungsversorgung nicht erforderlich. Die Taste (8) ist vertieft angeordnet und verhindert so das versehentliche Betätigen im Betrieb.

Funktion Reset und Taste Reset

Beim Reset eines Bussegments wird die Ausgangsspannung der Spannungsversorgung ausgeschaltet. Gleichzeitig wird die Busleitung kurzgeschlossen, sodass alle angeschlossenen Busgeräte von der Busspannung freigeschaltet werden.

Buslinie für 20 Sekunden zurücksetzen

■ Taste Reset (8) zwischen 2 ... 4 Sekunden drücken.

Die Busleitung wird für 20 Sekunden kurzgeschlossen.

Die LED Reset (7) blinkt schnell.

Nach 20 Sekunden wird die Busspannung wieder eingeschaltet, und die LED Reset schaltet aus.

Buslinie permanent zurücksetzen

■ Taste Reset (8) länger als 4 Sekunden drücken.

Die Busleitung wird kurzgeschlossen.

Die LED Reset (7) blinkt langsam.

Permanenten Reset beenden

Voraussetzung: Die Busleitung ist permanent zurückgesetzt, die LED Reset (7) blinkt langsam.

■ Taste Reset (8) drücken.

Die Busspannung wird wieder eingeschaltet, und die LED Reset schaltet aus.

5 Informationen für Elektrofachkräfte

GEFAHR!

Elektrischer Schlag bei Berühren spannungsführender Teile.

Elektrischer Schlag kann zum Tod führen.

Vor Arbeiten an Gerät alle zugehörigen Leitungsschutzschalter freischalten, gegen Wiedereinschalten sichern und Spannungsfreiheit feststellen!

5.1 Montage und Elektrischer Anschluss

Gerät montieren

Temperaturbereich beachten. Für ausreichend Kühlung sorgen.

■ Das Gerät auf Hutschiene montieren. Die Anschlussklemmen für den Netzanschluss (1) müssen oben liegen.

Gerät an Netzspannung und Bus anschließen

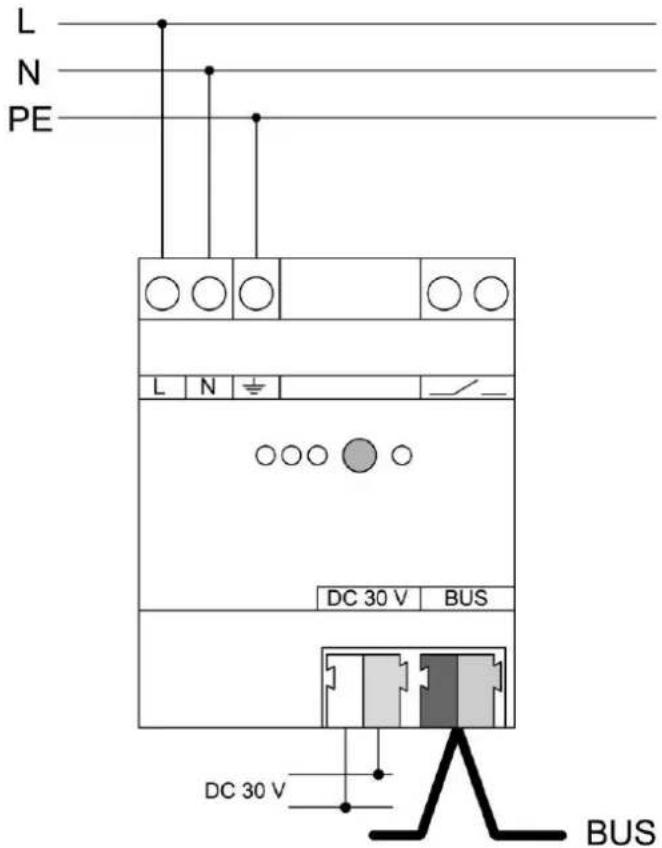

Bild 3: Anschlussbeispiel – Netzspannung und Buslinie

0,5 ... 4 mm² 0,5 ... 4 mm² 0,5 ... 2,5 mm²

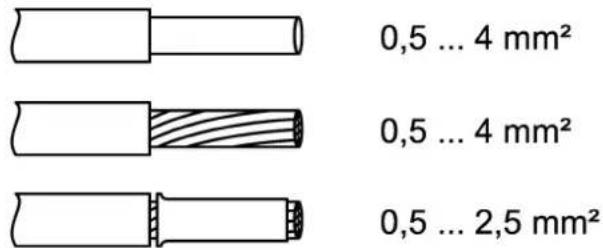

Bild 4: Klemmbare Leiterquerschnitte

■ Netzspannung an die Klemmen L und N (1) anschließen.
■ Schutzleiter PE an die Klemme 12 anschließen.
■ KNX Buslinie an Ausgang Bus (6) anschließen.
■ Um den Busanschluss vor gefährlichen Spannungen im Anschlussbereich zu schützen, Abdeckkappe aufstecken.

i Die Gesamtlast der Ausgänge ist beliebig aufteilbar. Gesamtnennstrom nicht überschreiten.
An den Busausgang keine anderen Produkte anschließen. Die Buskommunikation kann hierdurch beeinflusst werden.
Bei Bedarf kann bei der Gerätevariante 640 mA eine identische Spannungsversorgung parallel geschaltet werden.

Diagnosemelder anschließen

Die Spannungsversorgung meldet Überspannung, Überlast, Kurzschluss und Ausfall der KNX Spannung mit Hilfe eines potentialfreien Kontaktes (9). Eine Überwachungseinrichtung kann den Schaltzustand erfassen und zu Diagnosezwecken weitermelden.

Der Meldeausgang dient lediglich zu Signalisierungszwecken und darf nicht als Lastausgang verwendet werden.

Als Überwachungseinrichtung kann eine Meldelampe, ein Melderelais oder z. B. ein KNX Binäreingang, der an eine andere KNX Buslinie angeschlossen ist, dienen.

■ Meldeeinrichtung entsprechend Anschlussbeispiel (siehe Bild 5) anschließen.

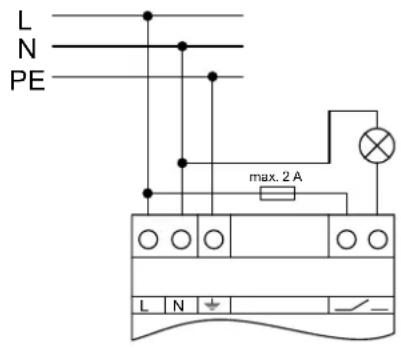

Bild 5: Anwendungsbeispiel – Meldelampe zur optischen Betriebsanzeige

■ KNX Binäreingang entsprechend Anschlussbeispiel (siehe Bild 6) anschließen.

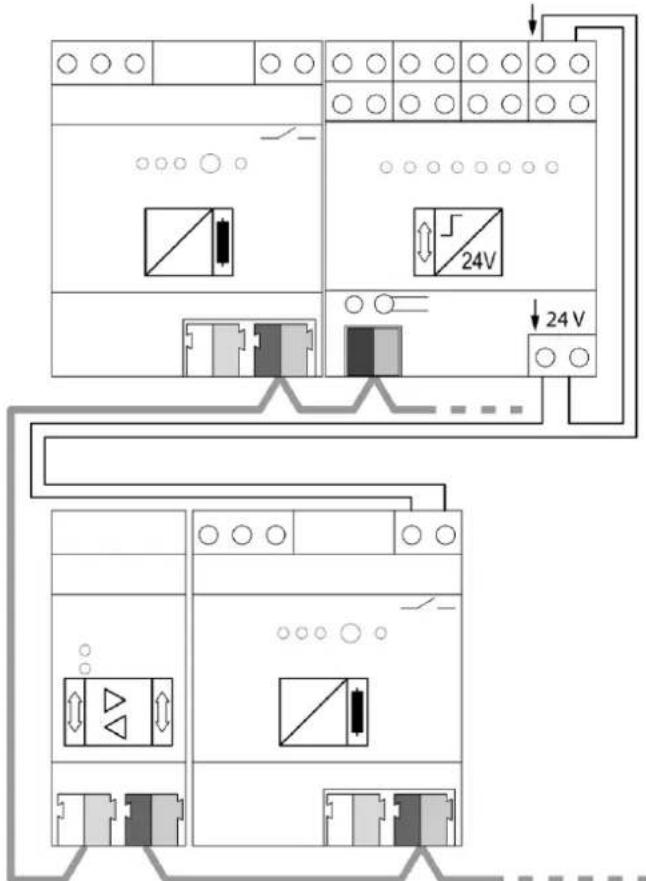

Bild 6: Anwendungsbeispiel – KNX-Binäreingang auf Hauptlinie zum Erfassen und zentralen Melden von Diagnosemeldungen

Verdrahtung beachten! Leitungen für den Meldekontakt so installieren, dass keine Schleifen entstehen. Schleifen können im Betrieb zum Einkoppeln von Störspannungen führen.
Der Meldekontakt zeigt einen Spannungsausfall auf der KNX Linie an. Bei parallelgeschalteten Spannungsversorgungen öffnet der Meldekontakt nur dann, wenn beide Spannungsversorgungen gestört oder abgeschaltet sind (z. B. durch Ausfall der Netzspannung an beiden Geräten).

Auch die grüne Betriebs-LED erlischt in diesem Fall erst, wenn beide Spannungsversorgungen abgeschaltet sind.

Betrieb mit Notstromanlagen

Die Spannungsversorgung kann in Kombination mit zentral versorgten Notstromanlagen verwendet werden. Hierdurch kann im Notbetrieb die Funktion der KNX Anlage und die Bedienung der wichtigsten Funktionen gewährleistet werden.

i Gesetzliche und normative Vorgaben für Notstrom- und Notbeleuchtungsanlagen sind länderspezifisch unterschiedlich. Es ist in jedem Fall durch den Anwender / Fachplaner zu prüfen, ob die spezifischen Vorgaben eingehalten werden.

Leitungslängen

Für KNX Liniensegmente und Spannungsversorgungen sind die folgenden Regeln anzuwenden:

• Busleitungslänge pro Liniensegment: Max. 1000 m
• Busleitungslänge zwischen Spannungsversorgung und KNX Busteilnehmer: Max. 350 m
  – Busleitungslänge zwischen zwei KNX Busteilnehmern: Max. 700 m

6 Technische Daten

Nennspannung AC 220 ... 240 V \~

Das Gerät ist im Bereich von 180 V AC ...

264 V AC betriebsfähig.

Netzfrequenz 50 / 60 Hz

Verlustleistung (max. Belastung aller Ausgänge)

Art.-Nr. 084882 max. 2,9 W

Art.-Nr. 085667 max. 6,4 W

Wirkungsgrad

Art.-Nr. 084882 ca. 87 %

Art.-Nr. 085667 ca. 86 %

Nennspannung DC DC 240...250 V

KNX

KNX Medium TP256

Ausgangsspannung Bus DC 28 ... 31 V SELV

Ausgangsstrom

Art.-Nr. 084882 640 mA (alle Ausgänge)

Art.-Nr. 085667 1280 mA (alle Ausgänge)

Kurzschlussstrom

Art.-Nr. 084882 max. 1,5 A

Art.-Nr. 085667 max. 3 A

Anschlussart Bus Anschlussklemme

Parallelbetrieb mit identischer Spannungsversorgung

Art.-Nr. 084882 Ja

Art.-Nr. 085667 Nein

Ausgang DC 30 V

Ausgangsspannung

Meldeausgang

Schaltspannung AC

DC 30 V

AC 12 ... 230 V\~

Schaltspannung DC DC 2 ... 30 V

Schaltstrom 5 mA ... 2 A

Umgebungstemperatur -5 ... +45 °C

Lager-/ Transporttemperatur -25 ... +70 °C

Relative Feuchte max. 93 % (keine Betauung)

Einbaubreite

Art.-Nr. 084882 72 mm / 4 TE

Art.-Nr. 085667 108 mm / 6 TE

Anschlussart Anschlussklemme

feindrähtig mit Aderendhülse 0,5 ... 2,5 mm²

7 Gewährleistung

Technische und formale Änderungen am Produkt, soweit sie dem technischen Fortschritt dienen, behalten wir uns vor.

Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen.
