GEBRUIKSAANWIJZING LED300 Schwaiger

1. Beoogd gebruik 77
2. Verpakkingsinhoud....77
3. Algemene veiligheidsinstructies en waarschuwingen 77
4. Eerste ingebruikneming 78

4.1. Wettelijke bepalingen voor het gebruik van bewakingscamera's.... 78
4.2. Keuze van de montagelocatie....79
4.3. Montage van de camera 80
4.4. De app „IOTLiving“ downloaden 84
4.5. De camera instellen.... 84
4.6. Verhelpen van storingen/fabrieksinstellingen.... 87
4.7. Basisfuncties 87
4.8. Geheugenkaart 88

1. Technische gegevens....89
2. Reiniging 90
3. Verwijdering....90
4. Juridische informatie 90

Hartelijk gelukgewenst en hartelijk dank voor de aankoop van dit Schwaiger-product.

Deze bedieningshandleiding is ontworpen om u te helpen het toestel te gebruiken en te bedienen.

Lees de bedieningshandleiding zorgvuldig door. Bewaar de handleiding gedurende de volledige levensduur van het product en geef deze door aan de volgende gebruiker of bezitter.

Dit is een elektronisch IT-product, dat dient om automatisch delen van particuliere terreinen binnens- en buitenshuis te bewaken. Om ook bij slechte lichtomstandigheden een optimaal beeld te verkrijgen, heeft de camera een speciale nachtmodus en een schijnwerper die afzonderlijk geactiveerd kan worden. De camera kan uitsluitend worden bediend met behulp van een app (IOTLiving). Dit product mag uitsluitend vast gemonteerd worden gebruikt (wandmontage). De camera mag uitsluitend van stroom worden voorzien door middel van de elektrische installatie van het gebouw. Het apparaat is daarnaast uitsluitend bestemd voor particulier gebruik.

2. VERPAKKINGSINHOUD

Controleer de Verpakkingsinhoud op volledigheid en verzeker u ervan dat er geen ontbrekende of beschadigde onderdelen in zitten. Vergelijk hiertoe de inhoud van de verpakking met het meegeleverde extra informatieblad.

3. ALGEMENE VEILIGHEIDSINSTRUCTIES EN WAARSCHU-WINGEN!

• Dit product is voorzien voor privégebruik, niet voor commercieel huishoudelijk gebruik!
• Bij dit product gaat het om een elektronisch product, wat niet in de handen van kinderen thuishoort! Bewaar het daarom buiten het bereik van kinderen.
• Dit product is niet bedoeld om door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale vermogens of door gebrek aan ervaring en/of kennis te worden gebruikt, tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of instructies van hem hebben ontvangen over het gebruik van het product.
• Stel het product nooit bloot aan hoge temperaturen of extreme koude. Neem hiertoe de bedrijfstemperaturen in acht die in de technische specificaties zijn aangegeven.
• Laat het product niet opzettelijk vallen en stel het niet bloot aan extreme schommelingen.

• Demonteer het product niet in zijn afzonderlijke onderdelen. De eenheid bevat geen onderdelen die service nodig hebben door de gebruiker. De ondeskundige montage kan tot elektrische slagen of foute werking leiden.

• Breng geen wijzigingen aan het product aan, alle aanspraken op garantie vervallen hierdoor.

• Breng geen objecten in de aansluitingen of openingen van het product.
• Verblind nooit andere personen of dieren.
• De lamp produceert een zeer helder licht; misbruik kan leiden tot oogletsel.

Om redenen van veiligheid en goedkeuring (CE) mag u het product niet wijzigen en/of veranderen. Als u het product voor andere dan de hierboven beschreven doeleinden gebruikt, kan het product beschadigd raken. Bovendien kan onjuist gebruik leiden tot gevaren zoals kortsluiting, brand, elektrische schokken, enz.

GEVAAR!

Elektrische apparaten moeten buiten het bereik van kinderen gehouden worden. Laat kinderen nooit zonder toezicht elektrische apparaten gebruiken. Kinderen kunnen mogelijke risico's en gevaren niet altijd goed inschatten. Houd ook eventuele verpakkingsmaterialen uit de buurt van kinderen. Er bestaat mogelijk verstikkingsgevaar!

GEVAAR!

Gebruik in geen geval optische instrumenten, zoals een vergrootglas, om direct in de lichtbundel van de schijn-werper te kijken. Dit kan door de grote helderheid van het licht leiden tot oogletsel!

GEVAAR!

De behuizing van de camera mag niet worden beschadigd. Bij beschadigde behuizing bestaat risico op een elektrische schok!

GEVAAR!

Als u rookontwikkeling of ongewone geluiden of geuren vaststelt bij het apparaat, onderbreek dan onmiddellijk de stroomtoevoer door de stekker uit het stopcontact te steken of de betreffende zekering uit te schakelen. Laat het product in dit geval controleren door een vakman voordat u het weer in gebruik neemt.

4. EERSTE INBEDRIJFNAME

4.1. Wettelijke bepalingen voor het gebruik van bewakingscamera's

BELANGRIJKE OPMERKINGEN OVER HET TE BEWAKEN GEBIED

Gebruik de camera niet op plaatsen waar dit verboden is. Hieronder kunnen bijvoorbeeld openbare gebouwen/locaties of particuliere terreinen van derden vallen. Ook andere gebieden of voorzieningen voor gemeenschappelijk gebruik, zoals flatgebouwen van VVE's of openbare zwembaden kunnen hieronder vallen, evenals gemeenschappelijke portalen of toegangswegen of -paden die door meerdere huishoudens worden gebruikt. De bewaking van derden zonder uitdrukkelijke wettelijke toestemming is verboden en kan juridische gevolgen hebben.

Leef daarom de plaatselijke voorschriften en wetten na.

BELANGRIJKE AANWIJZING BETREFFENDE MARKERING VAN GEBIEDEN MET BEWAKING

Alle personen die betroffen zijn of kunnen worden door de videobewaking, moeten worden geïnformeerd over het feit dat er bewaking plaatsvindt.

Om aan deze verplichting te voldoen, dient u waarschuwingsbordjes of -stickers aan te brengen bij de locatie die bewaakt wordt. Klassieke voorbeelden zijn bordjes met teksten als: „Dit terrein heeft videobewaking!“ of „Let op, videobewaking!“.

4.2. Keuze van de montagelocatie

BELANGRIJKE OPMERKING

Houd er bij de keuze van de montagelocatie rekening mee dat de camera zich beslist binnen het bereik van het gebruikte WiFi-netwerk moet bevinden. Daarbij moet de signaalsterkte groot genoeg zijn om eventuele problemen bij het gebruik te voorkomen.

Bij een montagehoogte van 3 meter moet de bewegingsmelder onder een hoek van 30° naar de grond wijzen om objecten (groter dan 90 cm hoog) te detecteren op afstanden tot 8 meter.

AANWIJZINGEN VOOR DE MONTAGELOCATIE

• Dit product is ontworpen voor wandmontage en mag alleen aan stevige oppervlakken worden gemonteerd.
• De camera mag daarbij uitsluitend van stroom worden voorzien door de elektrische installatie van het gebouw.
• Monteer het product niet boven een warmtebron (bijv. verwarming of fornuis) of in de directe nabijheid van andere lichtbronnen.
• Controleer voor de installatie de geschiktheid van de montageplaats en controleer het montagemateriaal. Vergewis u ervan dat geen elektrische, water-, gas- of andere leidingen aan de montageplaatsen voorhanden zijn.
• Afhankelijk van uw montageplaats kunnen voor de montage bijkomende/andere montageaccessoires nodig zijn.
• Er mogen geen voorwerpen worden opgehangen aan het product. De behuizing is niet berekend op het dragen van lasten. Het product kan daardoor beschadigd raken.
• Dek het product niet af!

INFORMATIE OVER DE BESCHERMKLASSE

Dit product is gecertificeerd en biedt veiligheid conform IP65.

Het eerste kengetal geeft hierbij aan dat het product volledig bestand is tegen contact met en binnendringen van stof. Het tweede kengetal geeft aan dat het product bestand is tegen waterstralen uit alle richtingen.

Wat betekent dit in de praktijk?

Producten met deze beschermklasse kunnen op verschillende plekken buitenshuis en in de tuin worden geïnstalleerd. Door de bestendigheid tegen waterstralen uit alle richtingen is het product bestand tegen regen. Door de stofdichtheid kunnen er ook geen insecten in het binnenste van de camera terechtkomen en deze verontreinigen of beschadigen.

TIP!

Toch raden wij aan de montagelocatie zo te kiezen, dat het product niet wordt blootgesteld aan directe regen, wind of verontreiniging. Zo bent u ook op de lange termijn verzekerd van een optimale werking en beeldkwaliteit.

4.3. Montage van de camera

GEVAAR!

Dit product moet worden aangesloten op het elektriciteitsnet (230 V); dit mag alleen worden gedaan door een gekwalificeerde elektrotechnicus. Dit product voldoet aan beschermingsklasse I; dit betekent dat het verplicht is om de camera te aarden.

OFF OFF

Stap 1

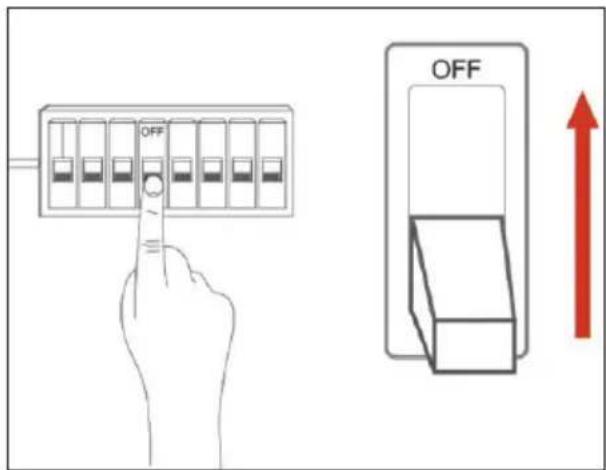

Deactiveer de betreffende groep. Zet hiertoe de betreffende zekering in de meterkast op UIT.

GEVAAR!

De groep moet uitgeschakeld blijven tijdens de montage!

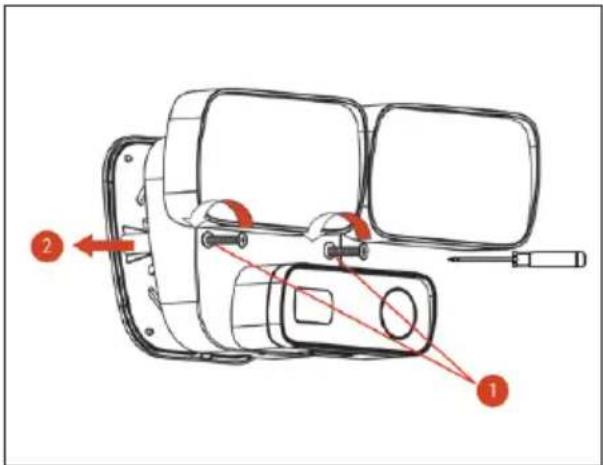

Verwijder de montageplaat aan de achterzijde van de camera.

1. Draai hiertoe de schroeven (1) los met een schroevendraaier.
2. Verwijder nu de afdekplaat (2) aan de achterzijde.

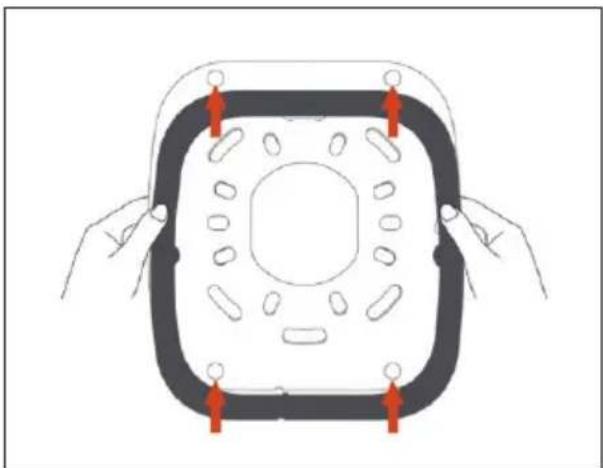

Bevestig de waterdichte rubberen afdichting aan de achterzijde van het product door de betreffende lippen voorzichtig in de betreffende bevestigingsgaten te drukken (6x).

↑UP

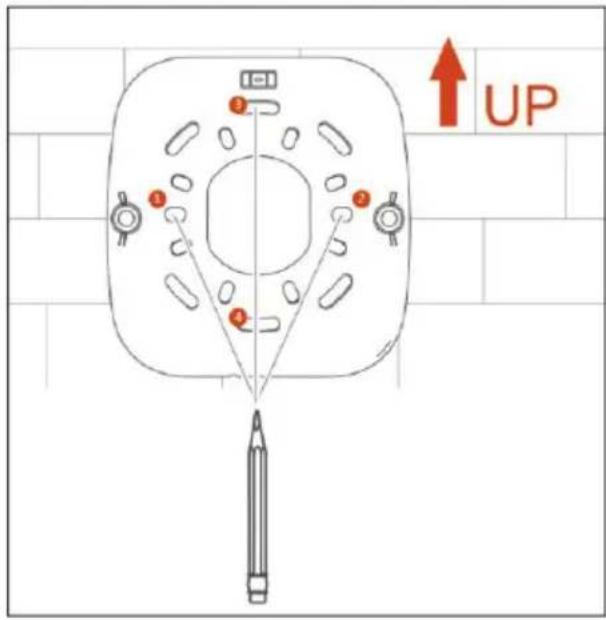

Neem nu de montageplaat en kies de gewenste positie aan de wand.

Markeer met een stift de positie van de gaten die geboord moeten worden.

Zorg ervoor dat de montageplaat goed horizontaal staat.

Controleer dit eventueel door een waterpas langs de bovenrand van de montageplaat te houden.

AANWIJZING!

Voor een optimale bevestiging van de camera bevelen wij aan ten minste 4 gaten te boren. Afhankelijk van de ondergrond kunnen ook meer gaten nodig zijn.

Stap 5

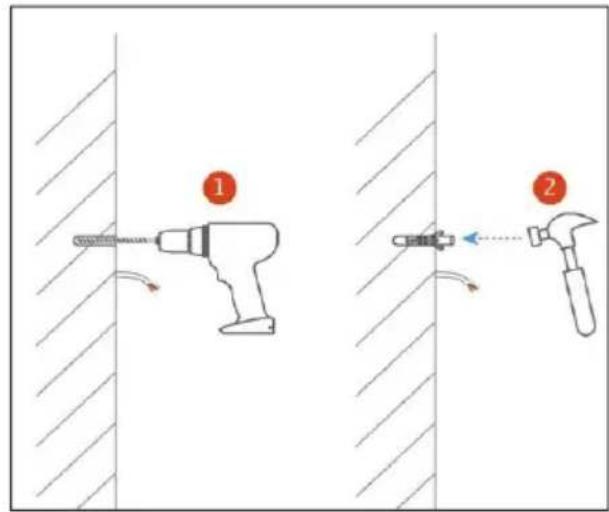

Boor de eerder gemarkeerde gaten in de wand en breng vervolgens de pluggen aan in de geboorde gaten, als de ondergrond dit vereist.

WAARSCHUWING

Let er bij het boren van de gaten op, dat er ter plekke geen leidingen of buizen door de wand lopen.

Stap 6

Steek nu voorzichtig alle draden door de grote, middelste opening in de montageplaat.

Schroef de montageplaat vervolgens vast aan de wand.

AANWIJZING!

Controleer bij het vastdraaien van de schroeven nogmaals of de montageplaat goed waterpas tegen de wand zit.

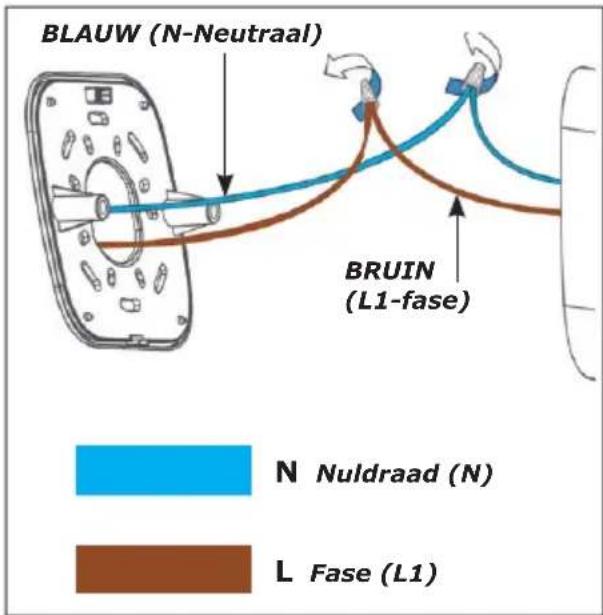

BLAUW (N-Neutral) BRUIN (L1-fase) N Nuldraad (N) L Fase (L1)

Stap 7

Sluit nu de betreffende draden aan met behulp van de klemmen.

GEVAAR!

Bent u niet vertrouwd met elektrische bedrading of twijfelt u over de aansluiting, wend u dan tot een elektricien om het product aan te sluiten.

BELANGRIJK!

Let er bij het installeren op, dat de primaire zijde voldoende is gescheiden van de secundaire zijde.

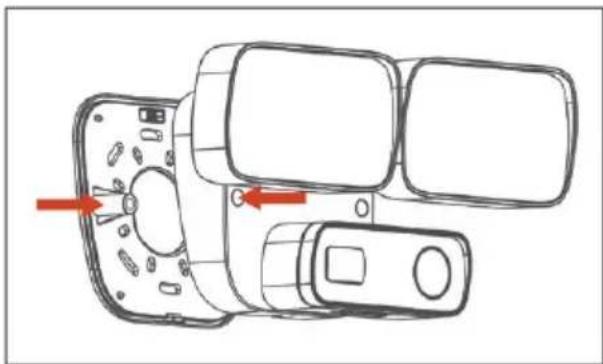

Schuif de camera nu voorzichtig op de montageplaat. De geleiders aan weerszijden van de montageplaat vergemakkelijken de plaatsing van de camera.

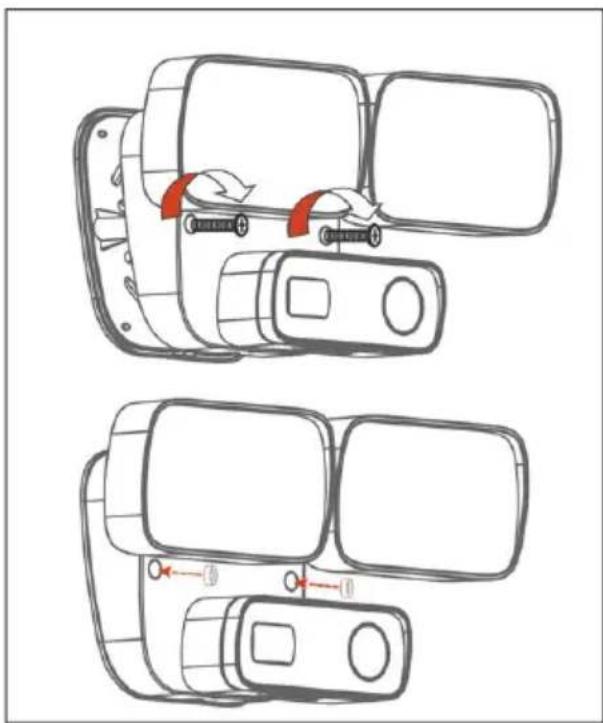

Schroef nu de twee schroeven vast met een schroeven-draaier en breng daarna de waterdichte rubberen afdichtingen aan over de twee schroefkoppen.

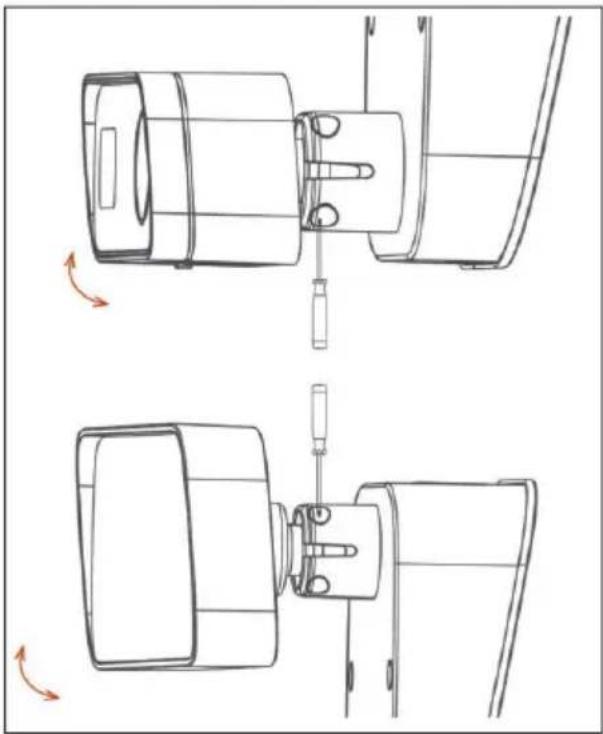

De kantelhoeken van de schijnwerper en van de cameraeenheid kunnen afzonderlijk worden ingesteld.

Draai hiertoe voorzichtig de schroeven los die op de illustratie staan aangegeven en positioneer de eenheden naar wens.

Draai vervolgens de schroeven weer vast.

BELANGRIJKE OPMERKING

Draai de schroeven voor de kantelingsinstelling maar een klein beetje los! Probeer niet om de betreffende eenheden los te maken van de kogelkoppen.

Stap 11

Nadat de camera naar behoren is gemonteerd, kunt u de stekker weer in het stopcontact steken c.q. de zekering weer op AAN zetten.

Stap 12

Nu kan de camera worden toegevoegd in de app, zodat deze kan worden bediend.

4.4. De app „IOTLiving“ downloaden

Download voor het instellen en de latere bediening de gratis app „IOTLiving" uit de App Store/Google Play.

De app is zowel beschikbaar voor apparaten met Apple® iOS als voor apparaten met het Android besturingssysteem.

Minimale systeemeisen:

- Apple ^ iOS 10.0 of hoger

Downloadlink naar de APP Apple® App Store

- Android 4.4 of hoger

Downloadlink naar de APP Google Play Store

4.5. De camera instellen

Open nu de app „IOTLiving“ op uw apparaat om de camera in te stellen.

De app is intuïtief vormgegeven en biedt toegang tot deze beknopte handleiding en leidt de gebruiker daarnaast door het proces van toevoegen/instellen van de camera. Omdat de app continu verder wordt ontwikkeld, kunnen er eventueel kleine verschillen zijn met de hier beschreven procedure en kunnen afbeeldingen er iets anders uitzien.

i AANWIJZING!

Zorg ervoor dat uw apparaat (smartphone of tablet) tijdens het doen van instellingen is verbonden met hetzelfde thuisnetwerk (WiFi) als de camera.

i AANWIJZING!

De camera werkt alleen met 2,4 GHz netwerken!

i AANWIJZING! INSTALLATIE VAN MEERDERE CAMERA'S

Probeer niet meerdere camera's tegelijk in gebruik te nemen. Elke WiFi-camera moet afzonderlijk in gebruik worden genomen. Koppel maximaal één camera per zoekprocedure.

Procedure

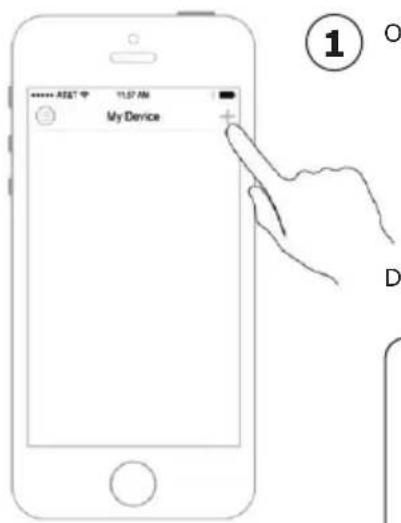

Druk rechtsboven op „+“.

Zorg ervoor dat uw smartphone is verbonden met het 2,4 GHz netwerk.

My Device First Add Manual Add

2

Druk nogmaals op „+“ c.q. „Toevoegen“ en selecteer vervolgens het betreffende model in de lijst.

De app geeft nu enkele aanvullende waarschuwingen af; neem deze in acht.

Kies een geschikte naam voor de camera. In de app worden enkele suggesties gedaan op basis van de toepassingslocatie, maar u kunt ook zelf een naam invoeren.

Volg de aanwijzingen in de app.

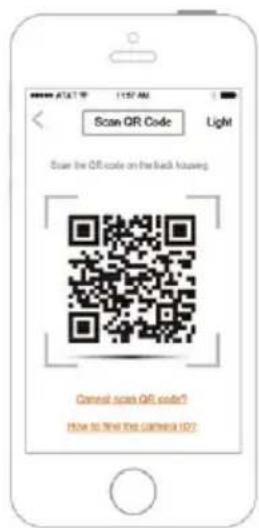

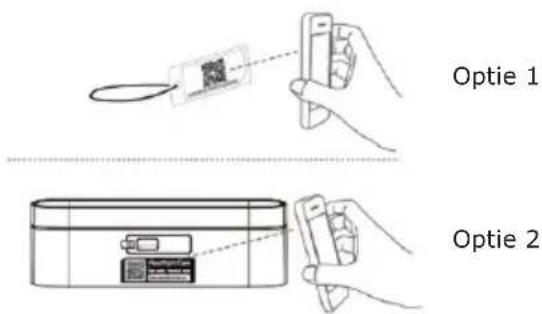

Scan de QR-code van de camera met uw smartphone of tablet.

Optie 1 Optie 2

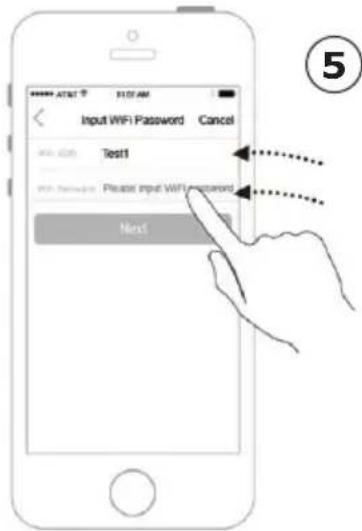

Geef nu de naam en het wachtwoord van uw thuisnetwerk op en tik op Verder.

i

AANWIJZING!

Sommige speciale tekens of bijvoorbeeld Chinese, Arabische of Cyrillische letters kunnen mogelijk niet in het wachtwoord worden gebruikt.

Zorg ervoor dat u zich binnen een straal van 3 m van de camera bevindt met uw mobiele apparaat.

i

AANWIJZING!

Zorg ervoor dat het volume van uw smartphone/tablet is ingeschakeld en hoog staat.

Tijdens het verbinden wordt een melodie afgespeeld (er vindt communicatie tussen de camera en de smartphone/tablet plaats).

Wacht tot de configuratie voltooid is, dit kan tot 60 seconden duren.

De camera moet nu met succes zijn toegevoegd in de app.

4.6. Verhelpen van storingen/fabrieksinstellingen

Ga als volgt te werk als het niet gelukt is om de camera in te stellen:

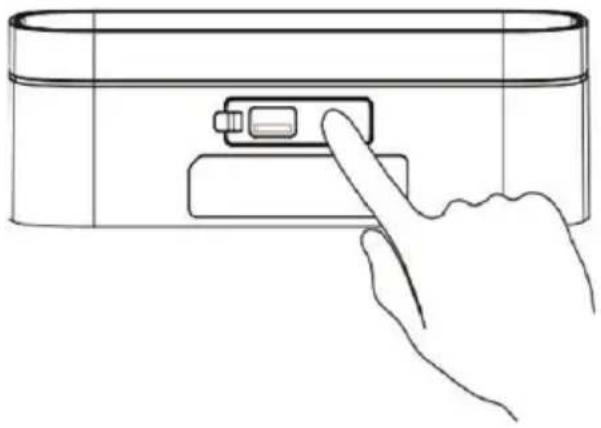

houd de toets „RESET“ gedurende 5 seconden ingedrukt en wacht tot het apparaat is teruggezet naar de fabrieksin- stellingen. Doorloop nogmaals de instelprocedure.

AANWIJZING!

• Verzeker u ervan dat u het juiste wachtwoord invoert.
• Zorg ervoor dat het apparaat en de WiFi-router zich op niet meer dan 5 m van elkaar bevinden.
• Zorg ervoor dat uw smartphone/tablet is verbonden met het juiste WiFi-netwerk.

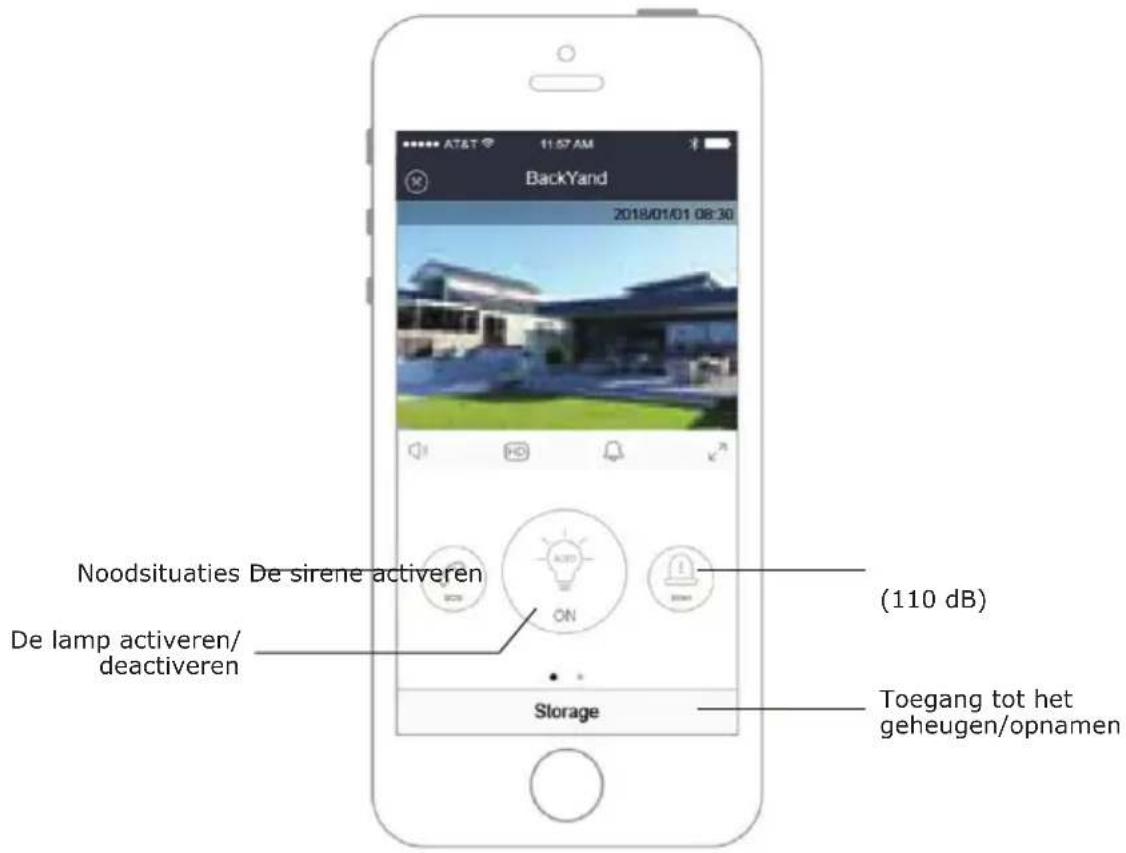

4.7. Basisfuncties

Noodsituaties De sirene activeren De lamp activeren/ deactiveren (110 dB) Storage Toegang tot het geheugen/opnamen

Terug/sluiten De microfoon van de camera inschakelen Een snapshot maken Spreekfunctie (ingedrukt houden om te spreken) Activering van het alarmgeluid Volledig-schermmodus De resolutie instellen Een opname starten De menupagina weergeven (naar links of rechts schuiven om te bladeren) Storage

4.8. Geheugenkaart

De camera heeft een Micro SD-kaartsleuf, waar rechtstreeks een geheugenkaart in kan worden gestoken. De camera ondersteunt geheugenkaarten tot 64 GB.

De bediening van de camera en het oproepen van opnamen verloopt via de app.

Algemeen
Typeaanduiding LED300 513
Materiaal lichaam Metaal/kunststof
Beschermklasse IP65
Werkspanning 110 - 240 V 50/60 Hz	~
Opgenomen vermogen (totaal) 26,0 W (max.)
Opgenomen vermogen (zonder led) 3,0 W (max.)
Omgevingstemperatuur -28° tot +65°
Omgevingsvochtigheid ≤ 95%
WiFi-frequentieband 2.4 Ghz (2400 - 2483,5 MHz)
WiFi-zendvermogen < 100 mW
WiFi-standaard 802.11 b/g/n
Volume alarm max. 110 dB
Appnaam IOTLiving
App compatibel met	iOS 10.0 (of hoger)/Android 4.4 (of hoger)
Schijnwerper
Lichtbron	2 led's van 12W
Lumen	1.800 lm (900 lm per lamp)
Helderheid	dimbaar (instelbaar in de app)
Kleurtemperatuur	5.000 K
Levensduur (Lichtbron)	ongeveer 20.000 uur
Camera
Resolutie	Full HD (max. 1920*1080p)
Modi	Normaal, infrarood
Geheugenkaart Max. 64 GB
Detectiehoek PIR-sensor	120°
Opnamehoek camera	120°
Detectiebereik	8 - 12 m

6. REINIGING

GEVAAR!

Tijdens schoonmaakwerkzaamheden moet de stroom uitgeschakeld worden! Anders bestaat risico op een elektrische schok. Let er bij het reinigen op dat er geen vloeistof in het product terechtkomt. Het gebruik van oplosmiddelhoudende of agressieve reinigingsmiddelen, zowel als alcohol of verdunners is verboden, omdat dit de coating of het oppervlak van het product kan beschadigen. Reinig dit product enkel met een pluisvrij, licht bevochtigd doek.

Gebruik geen harde borstels of schuursponzen om de camera schoon te maken, anders kunnen er krassen in de behuizing komen.

AANWIJZING! LED

Dit product is onderhoudsvrij. De lichtbron is niet vervangbaar.

7. AFVALVERWERKING

Ter bescherming tegen transportschade wordt het product geleverd in een verpakking uit recycleerbare materialen. Verwerk deze volgens soort als afval in de voorziene verzamelcontainers. Vraag voor de milieuvriendelijke afvalverwerking van het product uw plaatselijk afvalverwerkingsbedrijf of uw gemeentebestuur. Elektrische en elektronische toestellen alsook batterijen mogen niet met het huishoudelijk afval verwerkt worden. De verbruiker is wettelijk verplicht, elektrische en elektronische toestellen alsook batterijen bij het einde van hun levensduur terug te bezorgen aan de daarvoor ingerichte, publieke inzamelplaatsen of aan de verkoopplaatsen. Bijzonderheden hierover worden geregeld door de respectievelijke nationale wetgeving. Het symbool op het product, de bedieningshandleiding resp. de verpakking verwijst naar deze bestemming.

8. JURIDISCHE INFORMATIE

Uitsluiting van aansprakelijkheid

Schwaiger GmbH aanvaardt geen enkele aansprakelijkheid en biedt geen garantie bij schade die resulteert uit een ondeskundige installatie of montage, ondeskundig gebruik van het product of het niet naleven van de veiligheidsinstructies.

Fabrikanteninformatie

Geachte klant, indien u technisch advies nodig heeft en uw vakhandelaar u niet kan helpen, gelieve onze technische ondersteuning te contacteren. Wij bieden technische ondersteuning in het Duits en Engels.

Vereenvoudigde -conformiteitsverklaring volgens RED-richtlijn

Schwaiger GmbH verklaart hierbij dat het beschreven type radioapparatuur voldoet aan Richtlijn 2014/53/EU en aan de overige richtlijnen die op het product van toepassing zijn. De volledige tekst van de EU-conformiteits-verklaring is beschikbaar op volgend Internetadres: http://konform.schwaiger.de

Juridische informatie

Apple ^® , iPhone ^® en iPad ^® zijn handelsmerken en App Store is een dienstverleningsmerk van Apple Inc., geregistreerd in de VS en andere landen.

Google® en Android® zijn handelsmerken van Google Inc.

Andere genoemde namen of beschrijvingen kunnen handelsmerken of geregistreerde handelsmerken van de betreffende eigenaren zijn.

Licentieverklaring/GPL Code Statement

Dit product bevat software die door derden ontwikkeld is, inclusief software die onderworpen is aan de GNU General Public License Version 2 („GPLv2“).

De volledige verklaring vindt u op:
