GEBRUIKSAANWIJZING Intimidator Spot 375ZX Chauvet

Over deze handleiding

De beknopte handleiding van de Intimidator Spot 375ZX bevat basisinformatie over het product, zoals montage, menuopties en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze beknopte handleiding kunnen zonder kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

BEZOEK ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, de Republiek Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij is van materiaal- en constructiefouten gedurende de opgegeven periode, en behoudens de uitzonderingen en beperkingen die worden uiteengezet in de volledige beperkte garantie op onze website. Deze garantie heeft alleen betrekking op de oorspronkelijke koper van het product en is niet overdraagbaar. Om uit deze garantie voortvloeiende rechten uit te oefenen, dient u een aankoopbewijs te overleggen, in de vorm van een originele aankoopbon van een erkende dealer, waarop de naam van het product en de datum van aankoop staat aangegeven. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie biedt u specifieke wettelijke rechten. U hebt mogelijk andere rechten die van staat tot staat en van land tot land kunnen variëren. Deze garantie is alleen geldig in de Verenigde Staten, het Verenigd Koninkrijk, de Republiek Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Raadpleeg uw lokale distributeur voor garantievoorwaarden in andere landen.

Veiligheidsvoorschriften

Deze Veiligheidsvoorschriften bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

- Sluit dit product UITSLUITEND aan op een geaard en beveiligd circuit.

- HAAL DE STEKKER UIT HET STOPCONTACT alvorens de zekering te reinigen of te vervangen.

- KIJK NIET in de lichtbron wanneer het product is ingeschakeld.

- Controleer of het snoer niet gekruld of beschadigd is.

- Trek nooit aan het snoer om de stekker uit het stopcontact te halen.

- Gebruik ALTIJD een veiligheidskabel als het product hoog wordt gemonteerd.

- Zorg ervoor dat zich GEEN brandbare materialen in de buurt van het product bevinden als het is ingeschakeld.

- Raak de behuizing NIET aan wanneer het product is ingeschakeld; de behuizing is heet.

- Het armatuur moet zodanig worden geplaatst dat langdurig in het licht kijken op een afstand van minder dan 7,9 m niet wordt verwacht.

- Als de externe kabel of het externe snoer van deze spot beschadigd is, dient kabel of snoer te worden vervangen door een speciaal snoer of door een snoer dat uitsluitend verkrijgbaar is bij de fabrikant of zijn monteur.

- De lichtbron in deze spot mag alleen worden vervangen door de fabrikant of zijn monteur, of door een vergelijkbaar gekwalificeerd persoon.

- De spot is uitsluitend bedoeld voor professioneel gebruik.

- Het voltage van het stopcontact waarop u dit product aansluit, moet binnen het bereik liggen dat op de sticker of de achterkant van het product staat aangegeven.

- Het product is uitsluitend bestemd voor gebruik binnen! (IP20) Stel dit product niet bloot aan regen of vocht, om brand of een elektrische schok te voorkomen.

- Monteer dit product altijd op een plaats met voldoende ventilatie, ten minste 50 cm van aangrenzende oppervlakken.

- Zorg ervoor dat de ventilatieopeningen van de behuizing nooit geblokkeerd zijn.

- Sluit dit product nooit aan op een dimmer of regelweerstand.

- Vervang de zekering door een exemplaar van hetzelfde type en spanningsniveau.

- Draag het product nooit aan het snoer. Draag dit product uitsluitend aan de handgreep.

- De maximum omgevingstemperatuur is 40 °C. Gebruik dit product niet bij hogere temperaturen.

- Stop het gebruik onmiddellijk bij een ernstig operationeel probleem.

- OPEN dit product NIET. Het bevat geen onderdelen die een gebruiker kan repareren.

- Om onnodige slijtage te voorkomen en de levensduur te verlengen, verdient het aanbeveling om het product tijdens perioden dat dit niet in gebruik is, volledig van de stroom af te sluiten via een stroomonderbreker of door de stekker uit het stopcontact te halen.

Contact opnemen

Neem buiten de VS, het VK, Ierland, Frankrijk, Duitsland, Mexico of de Benelux, contact op met uw distributeur voor ondersteuning of om een product te retourneren. Bezoek www.chauvetdj.com voor contactgegevens.

In de verpakking

• Intimidator Spot 375ZX
- Snoer

• Ophangbeugel
  • Beknopte handleiding

Om te beginnen

Pak uw Intimidator Spot 375ZX uit en controleer of u alle ontvangen onderdelen in goede conditie hebt ontvangen. Als de doos of de inhoud beschadigd lijkt, neem dan onmiddellijk contact op met de transporteur, niet met Chauvet.

Netvoeding

Dit product heeft een auto-bereik voeding die werkt met een ingangsvoltage van 100 tot 240 VAC, 50/60 Hz.

Om slijtage te voorkomen en de levensduur te verlengen, verdient het aanbeveling om het product tijdens perioden dat dit niet in gebruik is, volledig van de stroom af te sluiten via een stroomonderbreker of door de stekker uit het stopcontact te halen.

Power Linking

Het is mogelijk om 4 Intimidator Spot 375ZX producten te koppelen bij 120 V of 8 producten bij 230 V. Koppel NOOIT meer dan dit aantal. Power-linking snoeren zijn afzonderlijk verkrijgbaar.

Vervanging van de zekering

1. Haal de stekker uit het stopcontact.
2. Schroef de zekeringhouder open met een platkopschroevendraaier en trek de zekering er rechtstandig uit.
3. Verwijder de defecte zekering uit de houder en plaats een zekering van exact hetzelfde type en spanningsniveau.
4. Plaats de zekeringhouder terug en schakel de stroom weer in.

Montage

Lees de Veiligheidsvoorschriften voordat u dit product bevestigt.

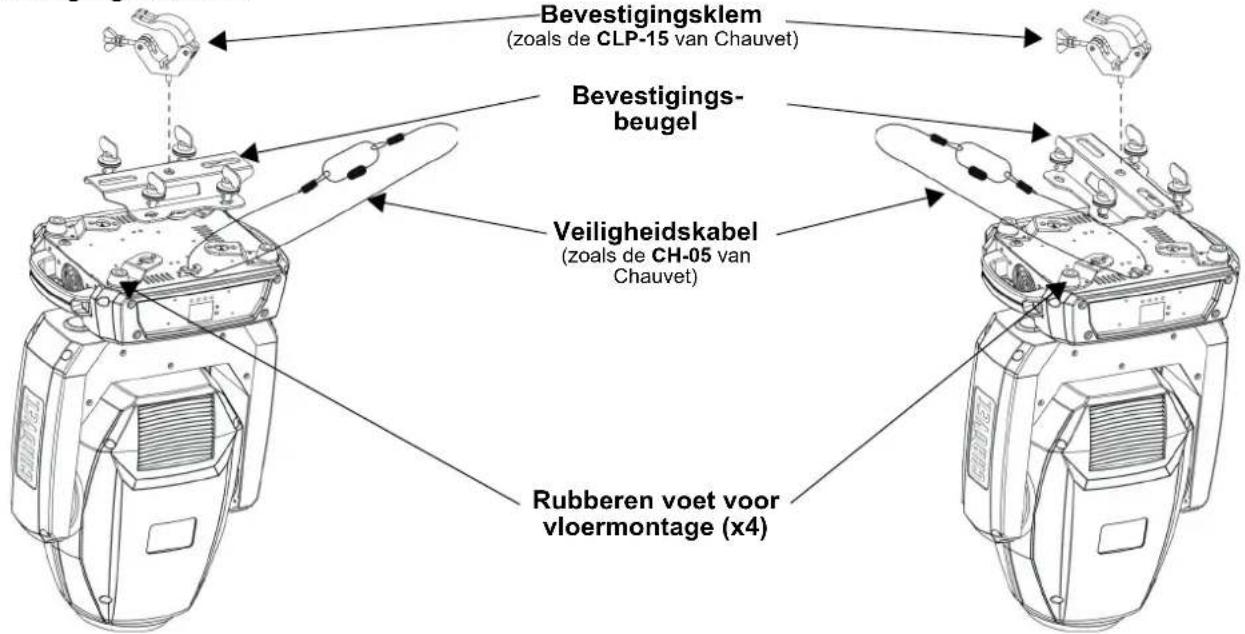

Bevestigingsschema

Beschrijving van bedieningspaneel

KNOP FUNCTIE
	Hiermee verlaat u het huidige menu of de huidige functie
	Hiermee navigeert u omhoog in de menulijst en verhoogt u bij een functie de numerieke waarde
	Hiermee navigeert u omlaag in de menulijst en verlaagt u bij een functie de numerieke waarde
	Hiermee activeert u het weergegeven menu of stelt u de huidige geselecteerde waarde in voor de geselecteerde functie

Menukaart

Raadpleeg de productpagina van de Intimidator Spot 375ZX op www.chauvetdj.com voor de nieuwste menukaart.

Hoofdniveau	Programmeringsniveaus Beschrijving
Address 00	1-512 Stelt het DMX-startadres in
Run Mode	DMX	15CH		Selecteert DMX-modus
		9CH
	Slave Slave1-4 Selecteert Slave-modus 1, 2, 3 of 4
	Auto Selecteert de Auto-modus
	Sound Selecteert de Sound-Active modus
	RF	RF 1-4		Stelt het product in om samen te werken met de RFC-XL afstandsbediening in groep 1, 2, 3 of 4 (RF-modus moet eerst aan het product worden gekoppeld)
		RFP Stelt het product in om samen te werken met het openbare RF-signaal
	Manual	Pan	0 tot 540°
		Tilt 0 tot 270°
		Color Selecteert kleuropties
		Gobo Selecteert gobo-opties
		Gobo Rotate	000-255	Roteert gobo
		Prism Selecteert prisma en rotatie-effect
		Focus Handmatige bediening focus
		Zoom	Handmatige bediening zoomen
		Dimmer	Stelt dimmerwaarde in
		Shutter	Stelt sluiterwaarde en stroboscoopeffect in
Setup	Pan Reverse		OFF	Normaal pannen
			ON	Pannen omkeren
	Tilt Reverse		OFF	Normaal kantelen
			ON	Kantelen omkeren
	Screen Reverse		OFF	Normale weergave
			ON	Weergave omkeren
	Pan Angle		540	Selecteert panhoekbereik 540°
			360	Selecteert panhoekbereik 360°
			180	Selecteert panhoekbereik 180°
	Tilt Angle		270	Selecteert kantelhoekbereik 270°
			180	Selecteert kantelhoekbereik 180°
			90	Selecteert kantelhoekbereik 90°
	Totem Mode		OFF	Beperkt de pan- en kantelbeweging niet
			UP	Beperkt de pan- en kantelbeweging voor hoge montage
			DOWN	Beperkt de pan- en kantelbeweging voor montage op oppervlak/vloer
	Sensitivity		001-100	Stelt geluidsgevoeligheid in
	DMX Loss		Hold	Behoudt de laatste instelling wanneer geen signaal wordt ontvangen
			Black	Verduistert het product
			Auto	Stelt het product in op Auto-modus wanneer geen signaal wordt ontvangen
			Sound	Stelt het product in op Geluidsmodus wanneer geen signaal wordt ontvangen
	Indicator		ON	Schakelt LED-indicator in
			OFF	Schakelt LED-indicator uit
	Flash if DMX		ON	Stelt in of de LED-indicator knippert wanneer het armatuur is verbonden met DMX of wanneer de verbinding is verbroken
			OFF
	RF		Bind	Geef instructies weer om de RF-afstandsbediening aan het product te koppelen
	Factory Set			Laadt de fabrieksinstellingen
Sys Info	Ver:		V_	Geeft de softwareversie aan
	Running Mode		----	Geeft de huidige bedrijfsmodus weer
	DMX Address		---	Geeft het huidige DMX-adres weer
	Temperature		---	Geeft de huidige temperatuur van het product weer

DMX-koppeling

De Intimidator Spot 375ZX kan samenwerken met een DMX-controller. Instructies voor verbinding en configuratie van dit product voor DMX vindt u in de gebruikershandleiding. Als u niet vaak werkt met DMX, kunt u de DMX Primer downloaden van www.chauvetdj.com.

Startadres

Om volledige toegang mogelijk te maken tot alle beschikbare kanalen in elke DMX-modus, is het sterk aanbevolen DMX-adres 498.

De Intimidator Spot 375ZX maakt gebruik van de DMX-gegevensverbinding voor de Master/Slave modus. Informatie over de configuratie van de Intimidator Spot 375ZX voor Master/Slave werking vindt u in de gebruikershandleiding, die beschikbaar is op de website van Chauvet.

RF-afstandsbediening

De Intimidator Spot 375ZX kan worden bediend met de CHAUVET RFC- of RFC-XL-afstandsbediening. Meer informatie over de RF-afstandsbediening en instructies vindt u in de gebruikershandleiding van de Intimidator Spot 375ZX, die u kunt downloaden van www.chauvetdj.com.

Gobo's

1

2

3

4

5

6

7

DMX-waarden

9Ch	15Ch	Functie	Waarde	Procent/Instelling
1 1	Pannen	000	255	0-540°
-2	Verfijnd	pannen 000	255	Verfijnde bediening van pannen
2 3	Kantelen	000	255	0-270°
-4	Verfijnd	kantelen 000	255	Verfijnde bediening van kantelen
-	5	Snelheid pannen/kantelen	000 255	Snelheid pannen/kantelen, snel naar langzaam
3	6	Kleurenwiel	000 007	Wit
			008 015	Rood
			016 023	Geel
			024 031	Groen
			032 039	Blauw
			040 047	CTO
			048 055	Cyaan
			056 063	Magenta
			064	Wit
			065 189	Kleurindexering
			190 221	Regenboog met kleurencyclus, snel naar langzaam
			222 223	Stoppen
			224 255	Omgekeerde regenboog met kleurencyclus, langzaam naar snel
4	7	Gobowiel(zie Gobo's)	000 007	Open
			008 015	Gobo 1
			016 023	Gobo 2
			024 031	Gobo 3
			032 039	Gobo 4
			040 047	Gobo 5
			048 055	Gobo 6
			056 063	Gobo 7
			064 071	Gobo 7 shake, langzaam naar snel
			072 079	Gobo 6 shake, langzaam naar snel
			080 087	Gobo 5 shake, langzaam naar snel
			088 095	Gobo 4 shake, langzaam naar snel
			096 103	Gobo 3 shake, langzaam naar snel
			104 111	Gobo 2 shake, langzaam naar snel
			112 119	Gobo 1 shake, langzaam naar snel
			120 127	Open
			128 189	Cycluseffect, langzaam naar snel
			190 193	Stoppen
			194 255	Omgekeerd cycluseffect, langzaam naar snel
5 8	Goborotatie		000	Geen functie
			001 063	Gobo-indexering
			064 145	Rotatie, langzaam naar snel
			146 149	Stoppen
			150 231	Rotatie omkeren, langzaam naar snel
			232 255	Bounce, langzaam naar snel
6	9	Prisma	000 003	Geen functie
			004 006	6-facet prisma
			007 065	6-facet prismarotatie, langzaam naar snel
			066 123	Omgekeerde 6-facet prismarotatie, langzaam naar snel
			124 127	6-facet prisma
			128 131	Geen functie
			132 134	5-facet prisma
			135 193	5-facet prismarotatie, langzaam naar snel
			194 251	Omgekeerde 5-facet prismarotatie, langzaam naar snel
			252 255	5-facet prisma
7 10	Focus	000	255 Focus
- 11	Dimmer 000		255 0–100%
8	1	2 S I u	000 003 Dicht
			004 007 Open
			008 076 Stroboscoop, langzaam naar snel
			077 145 Pulserende stroboscoop, langzaam naar snel
			146 215 Willekeurige stroboscoop, langzaam naar snel
			216 255 Open
- 13	Functie		000 007 Geen functie
			008 015 Verduistering bij pan/kantelbeweging
			016 023 Verduistering bij beweging kleurenwiel
			024 031 Verduistering bij beweging gobowiel
			032 039 Verduistering bij beweging pannen/kantelen/kleurenwiel
			040 047 Verduistering bij beweging pannen/kantelen/gobowiel
			048 055 Verduistering bij beweging pannen/kantelen/kleurenwiel/gobowiel
			056 095 Geen functie
			096 103 Pannen resetten
			104 111 Kantelen resetten
			112 119 Kleurenwiel resetten
			120 127 Gobowiel resetten
			128 135 Geen functie
			136 143 Prisma resetten
			144 151 Focus en zoomen resetten
			152 159 Alles resetten
			160 255 Geen functie
- 14	Bewegingsmacro's		000 007 Geen functie
			008 023 Bewegingsmacro 1
			024 039 Bewegingsmacro 2
			040 055 Bewegingsmacro 3
			056 071 Bewegingsmacro 4
			072 087 Bewegingsmacro 5
			088 103 Bewegingsmacro 6
			104 119 Bewegingsmacro 7
			120 135 Bewegingsmacro 8
			136 151 Sound-active beweging macro 1
			152 167 Sound-active beweging macro 2
			168 183 Sound-active beweging macro 3
			184 199 Sound-active beweging macro 4
			200 215 Sound-active beweging macro 5
			216 231 Sound-active beweging macro 6
			232 247 Sound-active beweging macro 7
			248 255 Sound-active beweging macro 8
9 15	Zoomen 000		255 Uitzoomen om in te zoomen
