Über diese Anleitung

Diese Kurzanleitung Intimidator Spot 375ZX enthält grundlegende Produktinformationen wie Montage, Menüoptionen und DMX-Werte. Laden Sie das Benutzerhandbuch von www.chauvetdj.com herunter, um weitere Informationen zu erhalten.

Haftungsausschluss

Die in dieser Kurzanleitung enthaltenen Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

FÜR DIE REGISTRIERUNG DER GARANTIE UND DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den Vereinigten Staaten und Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, der Republik Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert, dass dieses Produkt bei normalem Gebrauch frei von Material- und Verarbeitungsfehlern ist, und zwar für den Zeitraum, der in der vollständigen eingeschränkten Garantie auf unserer Website angegeben ist, und vorbehaltlich der dort aufgeführten Ausschlüsse und Einschränkungen. Diese Garantie gilt nur für den Erstkäufer des Produkts und ist nicht übertragbar. Um Ihre Rechte im Rahmen dieser Garantie geltend zu machen, müssen Sie einen Kaufnachweis in Form eines Original-Kaufbelegs eines autorisierten Händlers vorlegen, auf dem der Produktname und das Kaufdatum angegeben sind. ES GIBT KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie verleiht Ihnen bestimmte Rechte. Sie können auch andere Rechte haben, die von Staat zu Staat und von Land zu Land unterschiedlich sind. Diese Garantie gilt nur in den Vereinigten Staaten, dem Vereinigten Königreich, der Republik Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko. Für Garantiebedingungen in anderen Ländern wenden Sie sich bitte an Ihren Händler vor Ort.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen zu Installation, Nutzung und Wartung.

- Schließen Sie dieses Produkt NUR an einen geerdeten und geschützten Stromkreis an.

- TRENNEN Sie das Gerät von der Stromversorgung, bevor Sie es reinigen oder die Sicherung austauschen.

- Schauen Sie NICHT in die Lichtquelle, wenn das Produkt eingeschaltet ist.

- Stellen Sie sicher, dass das Netzkabel nicht geknickt oder beschädigt ist.

- Trennen Sie das Gerät niemals durch Ziehen am Kabel von der Stromversorgung.

- Wenn Sie dieses Produkt über Kopf montieren, verwenden Sie IMMER ein Sicherheitskabel.

- Lassen Sie KEINE brennbaren Materialien in der Nähe des Geräts, wenn es in Betrieb ist.

- Berühren Sie das Gehäuse des eingeschalteten Geräts NICHT, da es dann heiß ist.

• Die Leuchte sollte so positioniert werden, dass ein längeres Hineinstarren in die Leuchte in einem Abstand von weniger als 7,9 m (26 ft) nicht zu erwarten ist.

- Wenn das externe flexible Kabel dieser Leuchte beschädigt ist, muss es durch ein spezielles Kabel ersetzt werden, das ausschließlich beim Hersteller oder seinem Kundendienst erhältlich ist.

• Die in dieser Leuchte enthaltene Lichtquelle darf nur durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ausgetauscht werden.

• Die Leuchte ist nur für den professionellen Gebrauch bestimmt.

• Die Spannung der Steckdose, an die Sie dieses Produkt anschließen, muss innerhalb des auf dem Aufkleber oder der Rückseite des Produkts angegebenen Bereichs liegen.

- Dieses Produkt ist nur für den Innenbereich geeignet! (IP20) Um Feuer- und Stromschlaggefahr zu vermeiden, darf dieses Produkt weder Regen noch Feuchtigkeit ausgesetzt werden.

- Montieren Sie dieses Produkt immer an einem Ort mit ausreichender Belüftung und mit einem Mindestabstand von 50 cm (20 Zoll) zu angrenzenden Flächen.

- Achten Sie darauf, dass keine Lüftungsschlitze am Gehäuse des Geräts blockiert sind.

- Schließen Sie dieses Produkt niemals an einen Dimmer oder Rheostat an.

- Ersetzen Sie die Sicherung durch den gleichen Typ und die gleiche Leistung.

- Tragen Sie das Gerät niemals am Netzkabel. Verwenden Sie ausschließlich den Griff, um dieses Produkt zu tragen.

• Die maximale Umgebungstemperatur beträgt 40 °C (104 °F). Betreiben Sie dieses Produkt nicht bei höheren Temperaturen.

- Im Falle einer schwerwiegenden Störung ist der Betrieb sofort einzustellen.

- Dieses Produkt darf NICHT geöffnet werden. Es enthält keine vom Benutzer zu wartenden Teile.

- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, sollten Sie das Gerät bei Nichtgebrauch über einen Unterbrecher oder durch Ziehen des Netzsteckers vollständig von der Stromversorgung trennen.

Kontakt

Außerhalb der USA, Großbritanniens, Irlands, Deutschlands, Frankreichs, Mexikos oder der Benelux-Länder wenden Sie sich bitte an Ihren Händler, um Support anzufordern oder ein Produkt zurückzusenden. Kontaktinformationen finden Sie unter www.chauvetdj.com.

Lieferumfang

• Intimidator Spot 375ZX
- Netzkabel

• Halterung zum Aufhängen
- Kurzanleitung

Vorgehensweise

Packen Sie Ihren Intimidator Spot 375ZX aus und vergewissern Sie sich, dass Sie alle Teile in unbeschädigtem Zustand erhalten haben. Wenn der Karton oder der Inhalt beschädigt erscheint, benachrichtigen Sie sofort den Spediteur, nicht Chauvet.

Wechselstrom

Dieses Produkt verfügt über ein automatisches Netzteil, das mit einem Eingangsspannungsbereich von 100 bis 240 VAC, 50/60 Hz arbeitet.

Um Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, sollten Sie das Gerät bei Nichtgebrauch über einen Unterbrecher oder durch Ziehen des Netzsteckers vollständig von der Stromversorgung trennen.

Kopplung von Geräten (Power Linking)

Es ist möglich, bis zu 4 Intimidator Spot 375ZX-Produkte bei 120 V oder 8 Produkte bei 230 V zu verbinden. Stromverbindungskabel können separat erworben werden.

Austausch von Sicherungen

1. Trennen Sie das Gerät von der Stromversorgung.
2. Schrauben Sie den Sicherungshalter mit einem Schlitzschraubendreher ab und ziehen Sie ihn gerade heraus.
3. Entfernen Sie die durchgebrannte Sicherung aus dem Halter und ersetzen Sie sie durch eine Sicherung desselben Typs und desselben Werts.
4. Setzen Sie den Sicherungshalter wieder ein und schließen Sie die Stromversorgung wieder an.

Montage

Bevor Sie dieses Produkt montieren, lesen Sie die Sicherheitshinweise.

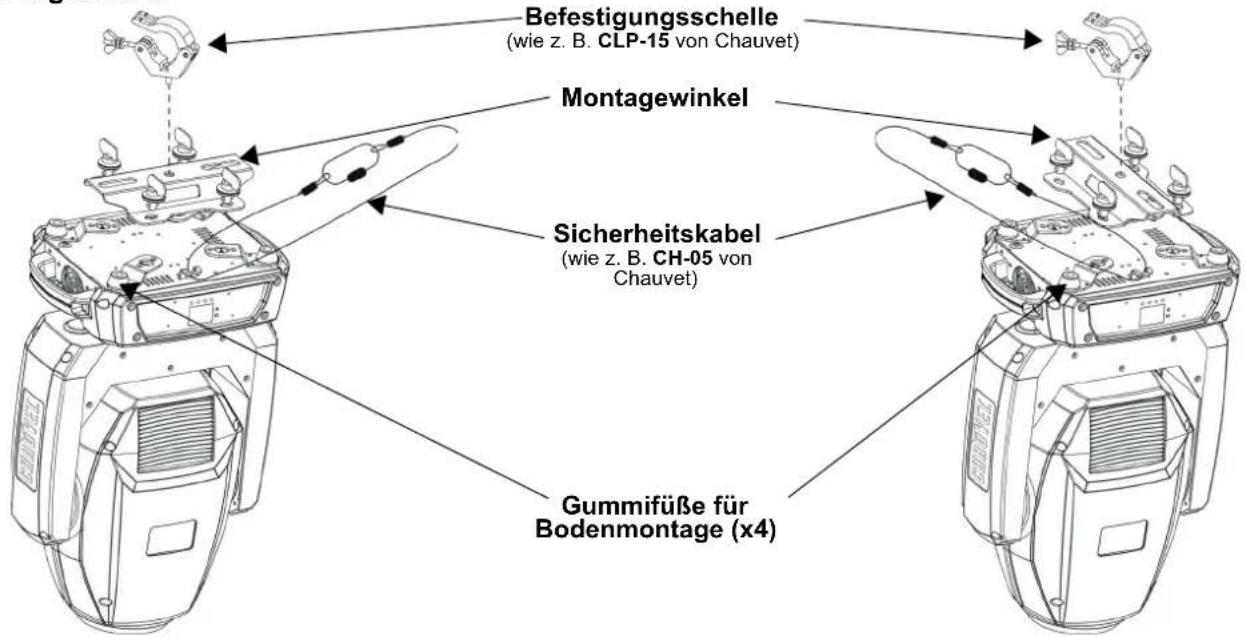

Montageskizze

Beschreibung des Bedienfelds

TASTE FUNKTION
	Beendet das aktuelle Menü oder die Funktion
	Navigiert aufwärts durch die Menüliste und erhöht den numerischen Wert in einer Funktion
	Navigiert abwärts durch die Menüliste und verringert den numerischen Wert in einer Funktion
	Aktiviert das aktuell angezeigte Menü oder setzt den aktuell gewählten Wert in die gewählte Funktion

Menü-Übersicht

Auf der ProduktseitelIntimidator Spot 375ZX unter www.chauvetdj.com finden Sie die aktuelle Menü-Übersicht.

Hauptebene Programmierungsebenen Beschreibung
Adresse 001-512 Setzt die DMX-Startadresse
Betriebsmodus	DMX	15CH	Wählt den DMX-Modus
		9CH
	Slave Slave 1-4 Wählt den Slave-Modus 1, 2, 3 oder 4
	Auto Wählt den Auto-Modus
	Sound Wählt den Sound-Active-Modus
	RF	RF 1-4	Stellt das Produkt so ein, dass es mit der RFC-XL-Fernbedienung in Gruppe 1, 2, 3 oder 4 funktioniert (RF-Fernbedienung muss zuerst an das Produkt gekoppelt werden)
		RFP	Stellt das Produkt so ein, dass es mit öffentlichen RF-Signalen arbeitet
	Manual	Pan	0 bis 540°
		Tilt 0 bis 270°
		Color Wählt Farboptionen aus
		Gobo Wählt Gobo-Optionen aus
		Gobo Rotate	Dreht das Gobo
		Prism Wählt Prisma	und Rotationseffekt
		Focus	Manuelle Fokussteuerung
		Zoom	Manuelle Zoomsteuerung
		Dimmer	Legt den Dimmerwert fest
		Shutter	Stellt Shutterwert und Strobe-Effekt ein
Setup	Pan Reverse		OFF Normaler Schwenkbetrieb
			ON Rückwärtiger Schwenkbetrieb
	Tilt Reverse		OFF Normaler Neigebetrieb
			ON Rückwärtiger Neigebetrieb
	Screen Reverse		OFF Normale Anzeige
			ON Umgekehrte Anzeige
	Pan Angle		540 Wählt den Schwenkwinkelbereich von 540° aus
			360 Wählt den Schwenkwinkelbereich von 360° aus
			180 Wählt den Schwenkwinkelbereich von 180° aus
	Tilt Angle		270 Wählt den Neigungswinkelbereich von 270° aus
			180 Wählt den Neigungswinkelbereich von 180° aus
			90 Wählt den Neigungswinkelbereich von 90° aus
	Totem Mode		OFF Schränkt die Schwenk- und Neigebewegung nicht ein
			UP Schränkt die Schwenk- und Neigebewegung bei Überkopfmontage ein
			DOWN Schränkt die Schwenk- und Neigebewegung bei Flächen-/Bodenmontage ein
	Sensitivity		001-100 Einstellen Tonempfindlichkeit
	DMX Loss		Hold Behält die letzte Einstellung bei, wenn das Signal verloren geht
			Black Verdunkelt das Produkt
			Auto Versetzt das Gerät in den Auto-Modus, wenn das Signal verloren geht
			Sound Versetzt das Gerät in den Sound-Modus, wenn das Signal verloren geht
	Indicator		ON Aktiviert die LED-Anzeige
			OFF Deaktiviert die LED-Anzeige
	Flash if DMX		ON Legt fest, ob die LED-Anzeige blinkt, wenn das Gerät mit dem DMX verbunden oder von ihm getrennt ist
			OFF
	RF		Bind Zeigt, wie man die RF-Fernbedienung mit dem Produkt koppelt
	Factory Set		Lädt die Werkseinstellungen
Sys Info	Ver:		V_ Zeigt die Software-Version an
	Betriebsmodus		---- Zeigt den aktuellen Betriebsmodus an
	DMX Address		--- Zeigt die aktuelle DMX-Adresse an
	Temperature		--- Zeigt die aktuelle Produkttemperatur an

DMX-Anbindung

Der Intimidator Spot 375ZX kann mit einem DMX-Controller verwendet werden. Anweisungen zum Anschließen und Konfigurieren dieses Produkts für den DMX-Betrieb finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie das DMX-Handbuch herunter unter www.chauvetdj.com.

Startadresse

Um vollen Zugriff auf alle in jedem DMX-Modus verfügbaren Kanäle zu gewährleisten, ist die höchste empfohlene DMX-Adresse 498.

Master-/Slave-Anschluss

Der Intimidator Spot 375ZX nutzt die DMX-Datenverbindung für seinen Master/Slave-Modus. Informationen zur Konfiguration des Intimidator Spot 375ZX für den Master/Slave-Betrieb finden Sie im Benutzerhandbuch, das auf der Chauvet-Website erhältlich ist.

RF-Fernbedienung

Der Intimidator Spot 375ZX kann mit den Fernbedienungen CHAUVET RFC oder RFC-XL bedient werden. Weitere Informationen über die RF-Fernbedienung finden Sie im Intimidator Spot 375ZX Benutzerhandbuch, das Sie von www.chauvetdj.com herunterladen können.

Gobos

1

2

3

4

5

6

7

DMX-Werte

9Ch	15Ch	Funktion	Wert	Prozentsatz/Einstellung
1 1	Schwenken 000		255 0–540°
–	2	Feinsteuerung Schwenken	000 255 Feinsteuerung des Schwenks
2	3	N e i g	u 055 0–870° 0 0 0
– 4	Feinsteuerung Neigung 000		255 Feinsteuerung der Neigung
–	5	Geschwindigkeit Schwenken/Neigen	000 255	Schwenk-/Neigegeschwindigkeit, schnell bis langsam
3	6	F a r b	000 007 Weiß
			008 015 Rot
			016 023 Gelb
			024 031 Grün
			032 039 Blau
			040 047 CTO (Farbtemperatur Orange)
			048 055 Cyan
			056 063 Magenta
			064 Weiß
			065 189 Farbindizierung
			190 221 Farbwechsel-Regenbogen, schnell bis langsam
			222 223 Stopp
			224 255	Umgekehrter Farbwechsel-Regenbogen, langsam bis schnell
4	7	Goborad(sieheGobos)	000 007 Offen
			008 015 Gobo 1
			016 023 Gobo 2
			024 031 Gobo 3
			032 039 Gobo 4
			040 047 Gobo 5
			048 055 Gobo 6
			056 063 Gobo 7
			064 071 Gobo 7 Shake, langsam bis schnell
			072 079 Gobo 6 Shake, langsam bis schnell
			080 087 Gobo 5 Shake, langsam bis schnell
			088 095 Gobo 4 Shake, langsam bis schnell
			096 103 Gobo 3 Shake, langsam bis schnell
			104 111 Gobo 2 Shake, langsam bis schnell
			112 119	Gobo 1 Shake, langsam bis schnell
			120 127 Offen
			128 189 Wechseleffekt, langsam bis schnell
			190 193 Stopp
			194 255	Umgekehrter Wechseleffekt, langsam bis schnell
5 8	Gobo-Rotation		000 Keine Funktion
			001 063 Gobo-Indizierung
			064 145 Rotation, langsam bis schnell
			146 149 Stopp
			150 231 Umgekehrte Rotation, langsam bis schnell
			232 255 Bounce, langsam bis schnell
6	9	P r i s	000 ⇔ 003 Keine Funktion
			004 ⇔ 006 6-Facetten-Prisma
			007 ⇔ 065	6-Facetten-Prisma-Rotation, langsam bis schnell
			066 ⇔ 123	Umgekehrte 6-Facetten-Prisma-Rotation, langsam bis schnell
			124 ⇔ 127 6-Facetten-Prisma
			128 ⇔ 131 Keine Funktion
			132 ⇔ 134 5-Facetten-Prisma
			135 ⇔ 193	5-Facetten-Prisma-Rotation, langsam bis schnell
			194 ⇔ 251	Umgekehrte 5-Facetten-Prisma-Rotation, langsam bis schnell
			252 ⇔ 255 5-Facetten-Prisma
7 10 Fokus 000			⇔ 255 Fokus
- 11 Dimmer 000			⇔ 255 0-100%
8	1	2 S h u t	000 ⇔ 003 Geschlossen
			004 ⇔ 007 Offen
			008 ⇔ 076 Strobe, langsam bis schnell
			077 ⇔ 145 Impuls-Strobe, langsam bis schnell
			146 ⇔ 215 Unregelmäßiger Strobe, langsam bis schnell
			216 ⇔ 255 Offen
- 13 Funktion			000 ⇔ 007 Keine Funktion
			008 ⇔ 015 Verdunkelung bei Schwenk-/Neigebewegungen
			016 ⇔ 023 Verdunkelung bei Farbradbewegung
			024 ⇔ 031 Verdunkelung bei Gobo-Farbradbewegung
			032 ⇔ 039 Verdunkelung bei Schwenk-/Neigebewegung Farbrad
			040 ⇔ 047 Verdunkelung bei Schwenk-/Neigebewegung Gobo-Farbrad
			048 ⇔ 055 Verdunkelung bei Schwenk-/Neigebewegung von Farbrad/Goborad
			056 ⇔ 095 Keine Funktion
			096 ⇔ 103 Schwenk zurücksetzen
			104 ⇔ 111 Neigung zurücksetzen
			112 ⇔ 119 Farbrad zurücksetzen
			120 ⇔ 127 Goborad zurücksetzen
			128 ⇔ 135 Keine Funktion
			136 ⇔ 143 Prisma zurücksetzen
			144 ⇔ 151 Fokus und Zoom zurücksetzen
			152 ⇔ 159 Alle zurücksetzen
			160 ⇔ 255 Keine Funktion
- 14 Bewegungsmakros			000 ⇔ 007 Keine Funktion
			008 ⇔ 023 Bewegungsmakro 1
			024 ⇔ 039 Bewegungsmakro 2
			040 ⇔ 055 Bewegungsmakro 3
			056 ⇔ 071 Bewegungsmakro 4
			072 ⇔ 087 Bewegungsmakro 5
			088 ⇔ 103 Bewegungsmakro 6
			104 ⇔ 119 Bewegungsmakro 7
			120 ⇔ 135 Bewegungsmakro 8
			136 ⇔ 151 Klang-aktives Bewegungsmakro 1
			152 ⇔ 167 Klang-aktives Bewegungsmakro 2
			168 ⇔ 183 Klang-aktives Bewegungsmakro 3
			184 ⇔ 199 Klang-aktives Bewegungsmakro 4
			200 ⇔ 215 Klang-aktives Bewegungsmakro 5
			216 ⇔ 231 Klang-aktives Bewegungsmakro 6
			232 ⇔ 247 Klang-aktives Bewegungsmakro 7
			248 ⇔ 255 Klang-aktives Bewegungsmakro 8
9 15 Zoom 000			⇔ 255 Verkleinern zum Vergrößern
