GEBRUIKSAANWIJZING Black Steel 86715 UNOLD

Gebruiksaanwijzing Model 86715

Verklaring van de symbolen.... 34

Voor uw veiligheid....34

Montage 37

Bediening 40

Reiniging en onderhoud 41

Garantievoorwaarden 42

Verwijderen van afval/Milieubescherming ... 42

Service 15

INHALTSVERZEICHNIS

GEBRUIKSAANWIJZING MODEL 86715

TECHNISCHE GEGEVENS

Vermogen: 35 Watt, 220–240 V\~, 50 Hz

Afmetingen: Ca. 33,5 x 23 x 47,5 cm (d/b/h)

Gewicht: Ca. 3,1 kg

Diameter: 33 ~cm

Kabellengte: Ca. 160 cm

Behuizing: Metaal

Uitvoering: 3 snelheidsstanden, oscillatie inschakelbaar, draaggreep aan de behuizing

Toebehoren: Gebruiksaanwijzing

Wijzigingen en vergissingen in de uitrustingskenmerken, techniek, kleuren en design voorbehouden.

VERKLARING VAN DE SYMBOLEN

Dit symbool wijst op eventuele gevaren die letsel tot gevolg kunnen hebben of tot schade aan het apparaat leiden.

VOOR UW VEILIGHEID

Lees de volgende aanwijzingen a.u.b. door en bewaar ze goed.

Personen in het huishouden

1. Dit apparaat kan door kinderen vanaf 8 jaar worden gebruikt en door personen die over gebrekkige fysieke, sensorische of geestelijke vaardigheden of gebrek aan ervaring en/of kennis beschikken, mits zij onder toezicht staan of instructies hebben gekregen aangaande het veilige gebruik van dit apparaat en de hieruit resulterende gevaren begrepen hebben.

2. Kinderen mogen niet met het apparaat spelen.

3. Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij deze ouder dan 8 jaar zijn en onder toezicht staan.
4. Berg het apparaat en de kabel op buiten bereik van kinderen onder de 8 jaar.

Veiligheidsinstructies voor het opstellen en gebruik van het apparaat

1. Schakel het apparaat pas in, als het volgens de voorschriften gemonteerd werd.
2. Let op dat er genoeg ruimte voorhanden is op de plaats waar het apparaat opgesteld is. Er moet minstens 50 cm afstand tussen het apparaat en andere voorwerpen aangehouden worden.
3. Gebruik het apparaat niet in bijzonder stoffige ruimtes of in de buurt van brandbare substanties.
4. Sluit het apparaat uitsluitend aan op wisselstroom met spanning overeenkomstig het typeplaatje.
5. Dit apparaat mag niet met een externe tijdklok of met een afstandsbediening bediend worden.
6. Dompel het apparaat of de aansluitkabel nooit in water of andere vloeistoffen – er bestaat levensgevaar!
7. Open de behuizing van het apparaat nooit, er bestaat gevaar voor een elektrische schok!
8. Het apparaat is uitsluitend bestemd voor huishoudelijk gebruik of voor soortgelijke doeleinden, bijv.

■ in kitchenettes in winkels, kantoren of andere werkplaatsen,
■ voor gebruik door gasten van hotels, motels of andere overnachtingsbedrijven,
■ in particuliere pensions of vakantiehuisjes.

1. Let op dat de aansluitkabel zodanig gelegd wordt dat er niemand over kan struikelen.

2. Wikkel de aansluitkabel nooit om het apparaat, om schade aan de kabel te vermijden.

3. Trek de netstekker steeds direct aan de stekker uit het stopcontact en trek nooit aan de aansluitkabel, om schade aan de kabel te vermijden.
4. Let op dat het gebruikte stopcontact gemakkelijk toegankelijk is, zodat de stekker bij gevaar snel uit het stopcontact kan worden getrokken.
5. Let op dat de aansluitkabel niet ingeklemd wordt of langs een hoek wordt gelegd, om schade aan de kabel te vermijden.

6. Om de kans op brand of een elektrische schok te voorkomen, mag deze ventilator niet met een externe toerentalregelaar worden gebruikt.

7. Gebruik het apparaat niet bij slechte ventilatie, zoals in kasten, op oneffen oppervlakken of in de buurt van brandbare substanties.

8. Laat het apparaat nooit zonder toezicht draaien.
9. Als u een verlengkabel gebruikt, leg de kabel dan zo dat niemand hierover kan struikelen.
10. Het apparaat mag niet in natte/natkoude of vochtige ruimtes worden gebruikt – gevaar voor een elektrische schok!
11. Stel het apparaat niet bloot aan sterk zonlicht.
12. Er mogen nooit voorwerpen door het rooster heen in het binnenste van de ventilator worden gestoken, zoals vingers, naalden, pennen enz. – verwondingsgevaar!
13. Let op dat lange haren niet in het schoepenwiel verstrikt kunnen raken.
14. Controleer het apparaat, de stekker en de aansluitkabel regelmatig op slijtage of beschadiging. Als de apparaat beschadigd zijn, stuur het apparaat dan a.u.b. ter controle en reparatie naar onze klantenservice. Ondeskundige reparaties kunnen ernstige gevaren voor de gebruiker veroorzaken en hebben uitsluiting van de garantie tot gevolg.
15. Als de kabel is beschadigd, moet deze alleen worden vervangen door de fabrikant of zijn vertegenwoordiger of een andere gekwalificeerde professional persoon om gevaar te voorkomen.
16. Om schade te vermijden, mag het apparaat niet met toebehoren van andere fabrikanten of andere merken worden gebruikt.
17. Trek de netstekker uit het stopcontact nadat u het apparaat heeft gebruikt en voordat u het gaat reinigen. Laat het apparaat nooit zonder toezicht achter, als de netstekker in het stopcontact steekt.

Er mogen nooit voorwerpen door het rooster heen in het binnenste van de ventilator worden gestoken, zoals vingers, naalden, pennen enz. – verwondingsgevaar!

Het apparaat uitsluitend op een effen, stabiele ondergrond gebruiken, zodat het niet kan omvallen.

De fabrikant is niet aansprakelijk, indien het apparaat verkeerd gemonteerd, ondeskundig of foutief gebruikt of door niet geautoriseerde derden gerepareerd werd.

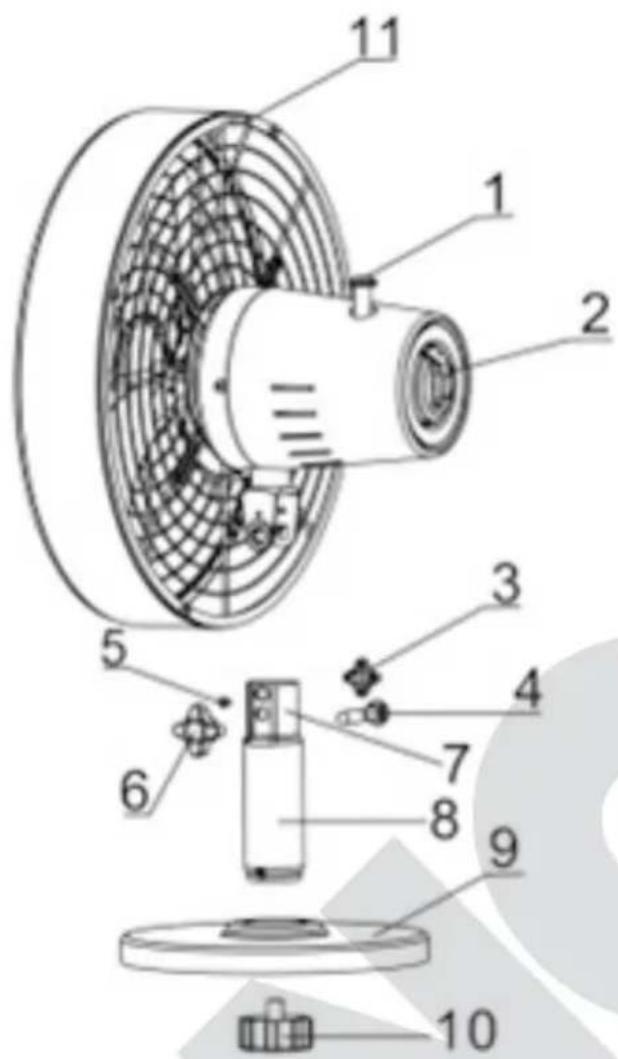

MONTAGE

1 Oscillatieknop
2 AAN/UIT/snelheid
3 | Vastzetmoer voor de hellingshoek
4 Fixatiebout motor/buis
5 Bevestigin gspen
6 Vas tzetmoetor/buis
7 verkan t buis
8 | Buis
9 okke 1
10 | Schfssokk evestiging
11 Draaggp

1. Zorg er vóór de montage voor dat u het apparaat op een vlakke, droge plek monteert.
2. Verwijder alle verpakkingsmaterialen en evt. transportbeveiligingen en stickers (niet het typeplaatje of het serienummer!). Houd het verpakkingsmateriaal uit de buurt van kinderen i.v.m. kans op verstikking! Gooi het verpakkingsmateriaal indien nodig weg volgens de plaatselijk geldende afvalverwijderingsrichtlijnen. Tip: Bewaar het verpakkingsmateriaal voor het geval dat u het apparaat een keer voor reparatie moet versturen.
3. Controleer het apparaat op beschadigingen. Neem het apparaat bij zichtbare beschadigingen niet in gebruik, maar neem contact op met onze klantenservice.
4. Controleer of alle vereiste onderdelen aanwezig zijn. Aanwijzing: De evt. op de as stekende weefselslang dient enkel ter bescherming tijdens het transport en kan worden verwijderd.

5. Draai de fixeerbout en de moer van de bovenkant van de buis los.

6. Verwijder de bout van de sokkelbevestiging van de onderkant van de buis.

1. Steek de buis in de uitsparing aan de bovenkant van de sokkel en draai beide om terwijl u deze delen vasthoudt om toegang te verkrijgen tot de onderkant.
2. Lijn de bout van de sokkelbevestiging uit in de opening van de sokkel, zoals afgebeeld. Draai de bout vast om de sokkel aan het ventilatorhuis te bevestigen.

1. Draai de sokkel met standbuis nu weer om en plaats de sokkel op een effen en stevig oppervlak.
2. Verwijder de vastzetschroef nr. 3 van de motorunit. Plaats nu de motorunit op de buis, waarbij de openingen aan de scharnierbeugel op de spleten in de buis moeten zijn uitgelijnd:

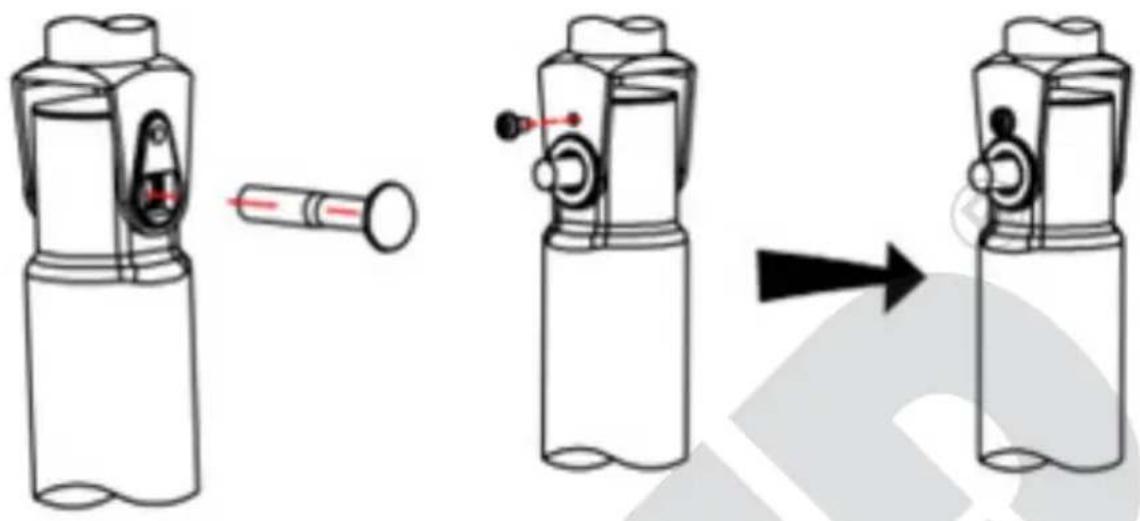

1. Steek de fixeerbout nr. 4 door beide openingen. Steek de bevestigingspen nr. 5 in de opening boven de fixeerbout om de delen te borgen.

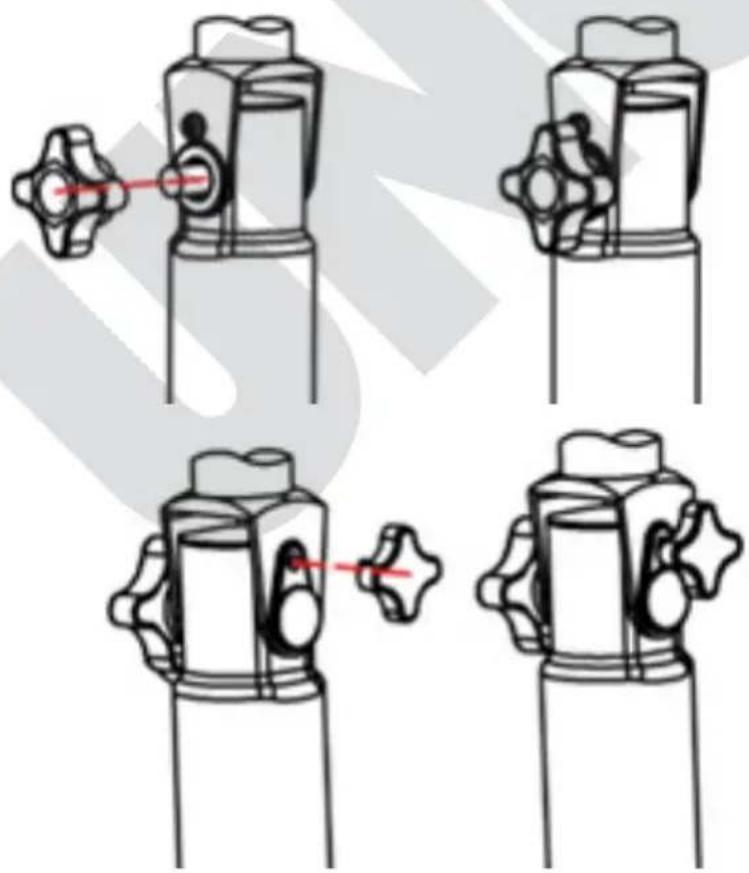

1. Bevestig de vastzetmoer nr. 6 aan de uitstekende kant van de fixeerbout nr. 4 en draai de moer vast.
2. Draai aan de andere kant de vastzetschroef nr. 3 aan de uitstekende kant van de bevestigingspen vast.
3. Nu kunt u de hellingshoek van de motorunit instellen door de vastzetschroef nr. 3 iets los te draaien, de motorunit onder de gewenste hoek te positioneren en vervolgens opnieuw de vastzetschroef te fixeren.

1. Controleer of het apparaat op een geschikte, vlakke ondergrond staat en veilig en stabiel is opgesteld.
2. Steek de stekker in een stopcontact (220 - 240 V AC\~, 50 Hz).
3. Het apparaat mag niet in badkamers of andere vochtige ruimten worden opgesteld!
4. Als u het apparaat op een andere plaats wilt neerzetten, schakel het dan eerst uit en trek de stekker uit het stopcontact.
5. Steek geen voorwerpen in het apparaat.

Hellingshoek instellen

1. U kunt de motorbehuizing in bepaalde mate verticaal kantelen. Draai hiervoor de vastzetmoer voor de hellingshoek iets los, breng het motorhuis in de gewenste positie en fixeer de moer weer.

Snelheid instellen

1. Schakel het apparaat in door aan de draaischakelaar (nr. 2) een van de drie snelheidsstanden te kiezen:

■ Stand "1": lichte wind
■ Stand "2": middelmatige wind
■ Stand "3": sterke wind
■ Stand "0" schakelt het apparaat uit.

1. U kunt te allen tijde wisselen tussen de verschillende snelheidsstanden.

Zwenkfunctie/oscillatie

1. Druk de oscillatieknop op de kop van het apparaat omlaag. Het apparaat draait nu zelfstandig.

2. Als u de zwenkfunctie weer wilt uitschakelen, trekt u de oscillatieknop omhoog.

Uitschakelen

1. Zet de draaischakelaar op "O" om het apparaat uit te schakelen. Trek de stekker uit het stopcontact als u het apparaat niet meer gebruikt.

REINIGING EN ONDERHOUD

Schakel het apparaat uit door de draaischakelaar op „O“ te zetten en trek de stekker uit het stopcontact.

Wacht totdat het apparaat volledig tot stilstand is gekomen.

Denk eraan dat u het apparaat nooit in water dompelt. De motor of elektrische componenten van het apparaat mogen niet vochtig worden.

1. Gebruik nooit scherpe schuurmiddelen, staalwol, metalen voorwerpen, hete schoonmaakmiddelen of desinfecterende middelen.
2. Veeg de standbuis en het rooster van de ventilator af met een licht vochtige doek.

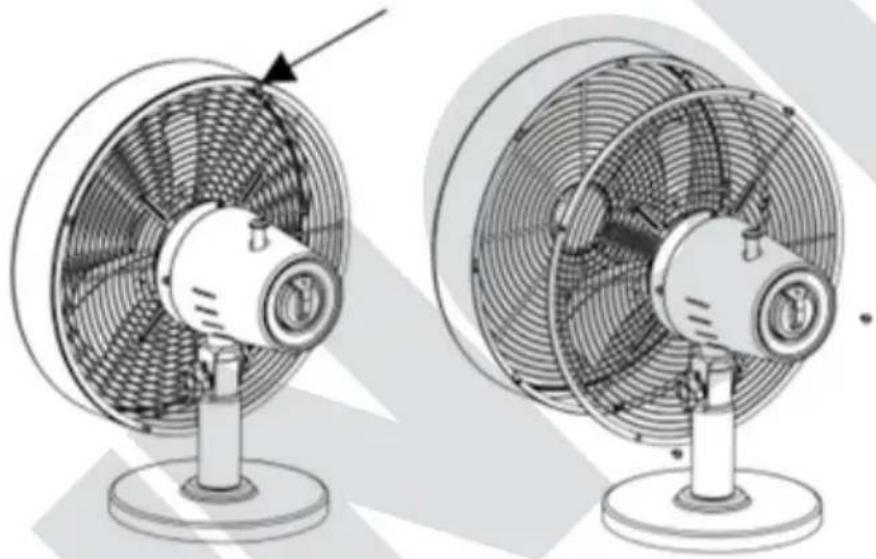

3. U kunt de waaier reinigen door de kleine schroeven aan het korfrooster los te draaien ende voorste helft van de korf te verwijderen. Reinig de waaier voorzichtig met een zachte doek en zet alle onderdelen wieder op de juiste wijze in elkaar.

1. Sla de ventilator op een droge en veilige plaats op om hem te beschermen tegen stof, schokken, hitte en vocht.

GARANTIEVOORWAARDEN

Wij geven op onze apparaten een garantietermijn van 24 maanden (12 maanden bij commerciële gebruik), gerekend vanaf de dag van aanschaf. Deze garantie geldt voor schade, die bij correct gebruik aantoonbaar is veroorzaakt door een fout in de productie. Binnen de garantietermijn verhelpen wij materiaal- en productiefouten door herstelling of vervanging naar onze keuze. Onze garantie is slechts geldig voor in Duitsland en Oostenrijk verkopte apparaten. In andere landen a.u.b. de importeur aanspreken. Apparaaten, waarvoor garantie in aanspraak wordt genomen, moeten ons samen met een kopie van de machineel gegenereerde kassabon waaruit de koopdatum duidelijk wordt, alsmede een beschrijving van de fout goed verpakt aan onze klantenservice worden toegezonden. U kunt een retourbon afdrukken op onze website https://unold.de/pages/rucksendungen. (alleen voor inzendingen uit Duitsland en Oostenrijk). De garantie dekt geen schade veroorzaakt door slijtage, onbehoorlijk gebruik/foutieve handelingen en niet-naleving van de onderhouds- en reinigingsaanwijzingen. Het recht op garantie vervalt, wanneer reparaties of manipulaties aan het apparaat door derden worden doorgevoerd. Eventuele rechten van de eindgebruiker t.o.v. de verkoper of distributeur worden door deze garantie niet aangetast.

VERWIJDEREN VAN AFVAL / MILIEUBESCHERMING

Onze apparaten zijn geproduceerd met een hoge qualiteit voor een lange gebruik. Regelmatige onderhoud en vakkundig reparaties door onze klantenservice verlengt de gebruiksduur. Wanneer het apparat defekt is en kan niet meer gerepareerd worden, let op de volgende instructies. Dit product mag niet samen met het normale huishoudelijke afval worden afgevoerd. Het is wettelijk verplicht om afgedankte elektrische en elektronische apparatuur (AEEA) en batterijen en accu's gescheiden van het huishoudelijk afval in te leveren. U kunt deze afgedankte apparatuur herkennen aan het

symbool van de doorgekruiste vuilnisbak (WEEE-symbol).U dient dit product bij een voor het recycleren van elektrische of elektronische apparaten aangewezen verzamelplaats in te leveren. Door het separaat inzamelen en recycleren van afvalproducten helpt u mee bij het zuinig omgaan met de natuurlijke hulpbronnen en zorgt u ervoor dat het product op een gezondheids- en milieuvriendelijke manier afgevoerd wordt.
