MANUALE UTENTE Black Steel 86715 UNOLD

Istruzioni per l'uso Modello 86715

Dati tecnici 43

Significato dei simboli 43

Per la vostra sicurezza....43

Montaggio....46

Uso dell'apparecchio....49

Cura e pulizia 50

Norme die garanzia....51

Smaltimento / Tutela dell'ambiente ..... 51

Service 15

Lunghezza cavo: Circa 160 cm

Scocca: Metallo

Dotazioni: 3 velocità, oscillazione attivabile, manico da trasporto sulla scocca

Accessori: Istruzioni per l'uso

Con riserva di modifiche ed errori relativi a caratteristiche delle dotazioni, tecnica, colore e design

SIGNIFICATO DEI SIMBOLI

Questo simbolo segnala possibili pericoli in grado di provocare lesioni a persone o danni all'apparecchio.

PER LA VOSTRA SICUREZZA

Si raccomanda di leggere e conservare le presenti istruzioni. Persone in ambito domestico

1. Questo apparecchio può essere utilizzato da bambini a partire dagli 8 anni di età e da persone che presentano ridotte capacità fisiche, sensoriali o mentali o che difettano della necessaria esperienza e/o conoscenze solo se adeguatamente sorvegliati o addestrati sull'uso in sicurezza dell'apparecchio e se a conoscenza dei rischi correlati.
2. I bambini non devono giocare con l'apparecchio.
3. La pulizia e la manutenzione dell'utente non devono essere eseguite da bambini, a meno che non abbiano più di 8 anni e non vengano sorvegliati.
4. Conservare l'apparecchio e il cavo fuori dalla portata dei bambini di età inferiore agli 8 anni.

Avvertenze di sicurezza per l'installazione e l'esercizio dell'apparecchio

1. Accendere l'apparecchio soltanto se è stato correttamente montato.
2. Fare attenzione che nel posto in cui l'apparecchio è installato sia disponibile uno spazio sufficiente. Tra l'apparecchio e altri oggetti deve essere mantenuta una distanza di almeno 50 cm.
3. Non utilizzare l'apparecchio in spazi particolarmente polverosi o nelle vicinanze di sostanze infiammabili.
4. Collegare l'apparecchio soltanto a corrente alternata con la tensione indicata sulla targhetta.
5. Questo apparecchio non deve essere comandato tramite timer esterni o sistemi di telecomando.
6. Non immergere mai l'apparecchio o il cavo di alimentazione in acqua o altri liquidi – sussiste pericolo di morte!
7. Non aprire mai la scocca dell'apparecchio, sussiste il pericolo di scosse elettriche!
8. L'apparecchio è progettato esclusivamente per l'uso domestico o per impieghi similari, ad es.

■ in aree cucina di negozi, uffici o altri luoghi di lavoro,
■ per l'uso da parte degli ospiti di hotel, motel o altre strutture ricettive,
■ in pensioni private o case di vacanza.

1. Fare attenzione che il cavo di alimentazione sia posato in modo da escludere che si possa inciamparvi sopra.

2. Per evitare danni al cavo, non avvolgere mai il cavo di alimentazione attorno all'apparecchio.

3. Per evitare danni al cavo, staccare la spina di rete dalla presa elettrica afferrando sempre la spina, mai il cavo di alimentazione.
4. Fare attenzione che la presa elettrica usata sia facilmente accessibile, in modo che in caso di pericolo la spina possa essere staccata velocemente.
5. Prestare attenzione a non incastrare il cavo di alimentazione o a non tirarlo sugli spigoli, al fine di evitare di danneggiarlo.

6. Per evitare il rischio di incendi o scosse elettriche, questo ventilatore non deve essere utilizzato con un regolatore di velocità esterno.

7. Non utilizzare l'apparecchio in caso di ventilazione carente, come all'interno di armadi, su superfici irregolari o in prossimità di sostanze infiammabili.

8. Non lasciare mai l'apparecchio incustodito.
9. Se si utilizza una prolunga, sistemare il cavo in modo che nessuno possa inciamparvi.
10. Non far funzionare l'apparecchio in ambienti umidi o umidi e freddi – pericolo di scossa elettrica!
11. Evitare radiazioni solari intense sull'apparecchio.
12. Non introdurre mai oggetti come dita, aghi, spine ecc. attraverso la griglia all'interno dell'apparecchio – pericolo di ferirsi!
13. Prestare attenzione che i capelli lunghi non possano impigliarsi nella ruota a pale.
14. Controllare regolarmente che l'apparecchio, la spina e il cavo di alimentazione non presentino tracce di usura o danni. Qualora l'apparecchio è danneggiato inviare l'apparecchio alla nostra assistenza clienti per la verifica e la riparazione. Riparazioni non idonee possono infatti causare notevoli pericoli per l'utente e comportano il decadere della garanzia.
15. Se il cavo è danneggiato, deve essere sostituito solo dal costruttore o dal suo agente di servizio o qualsiasi altra persona professionista qualificato al fine di evitare situazioni pericolose.
16. Per evitare danni, l'apparecchio non deve essere utilizzato con accessori di altri produttori o altri marchi.
17. Dopo l'utilizzo, nonché prima della pulizia, staccare la spina dalla presa elettrica. Non lasciare mai l'apparecchio incustodito quando la spina è inserita.

Non introdurre mai oggetti come dita, aghi, spine ecc. attraverso la griglia all'interno dell'apparecchio – pericolo di ferirsi! Far funzionare l'apparecchio soltanto su un sottofondo piano e stabile, di modo che non si rovesci.

Il produttore declina qualunque responsabilità in caso di montaggio errato, utilizzi errati o non idonei o qualora le riparazioni siano eseguite da terzi non autorizzati.

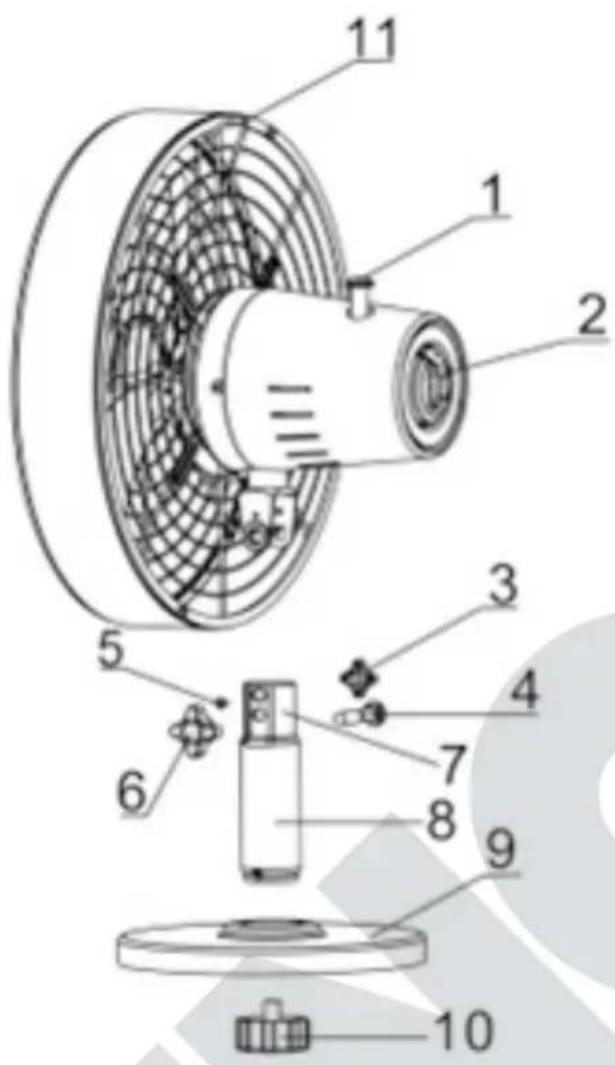

MONTAGGIO

1 Tasto di oscillazione
2 ON/OFF/Velocità
3	Dado di arresto per l'angolo di inclinazione
4	Bullone di fissaggio motore/tubo
5 Perno d	i fissaggio
6 Dado	di aromotore/t ubo
7	superi oretubo
8 T	ubo
9	eBas
10	Vite per fissaggio della base
11	Managiper trasporto

1. Prima del montaggio, accertarsi che l'apparecchio sia collocato in un punto piano e asciutto.
2. Rimuovere tutti i materiali d'imballaggio, gli eventuali fissaggi utilizzati per il trasporto e gli adesivi (non la targhetta segnaletica o il numero di serie!). Tenere lontano dai bambini il materiale d'imballaggio - Pericolo di soffocamento! In caso di necessità, smaltire il materiale d'imballaggio in conformità alle direttive locali. Suggerimento: Conservare il materiale d'imballaggio per un'eventuale spedizione dell'apparecchio a scopo di riparazione.
3. Verificare che l'apparecchio sia integro. In presenza di danni visibili, non mettere in funzione l'apparecchio e rivolgersi al nostro servizio clienti.
4. Verificare che tutti i componenti necessari siano effettivamente presenti. Nota: l'eventuale guaina in tessuto infilata sull'asse ha solo una funzione di protezione per il trasporto e può essere rimossa.

5. Allentare la vite di fissaggio e il dado sul lato superiore del tubo.

6. Rimuovere la vite di fermo della base dal lato inferiore del tubo.

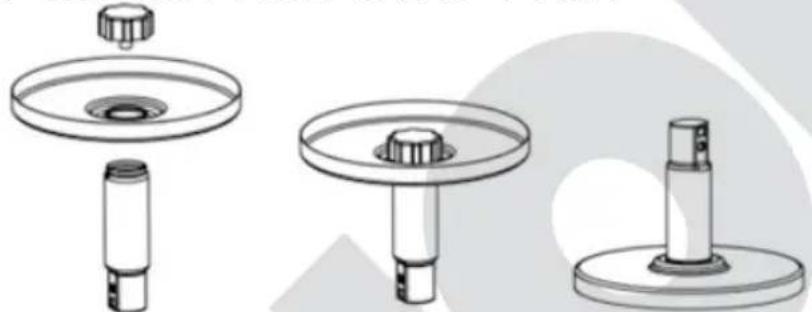

1. Infilare il tubo nell'incavo sul lato superiore della base e ruotare entrambi tenendoli saldamente per avere accesso al lato inferiore.
2. Allineare la vite di fissaggio della base nell'apertura della base come mostrato in figura. Serrare la vite per fissare la base al corpo del ventilatore.

1. A questo punto, ruotare nuovamente la base con il tubo verticale e collocare la base su una superficie stabile e piana.

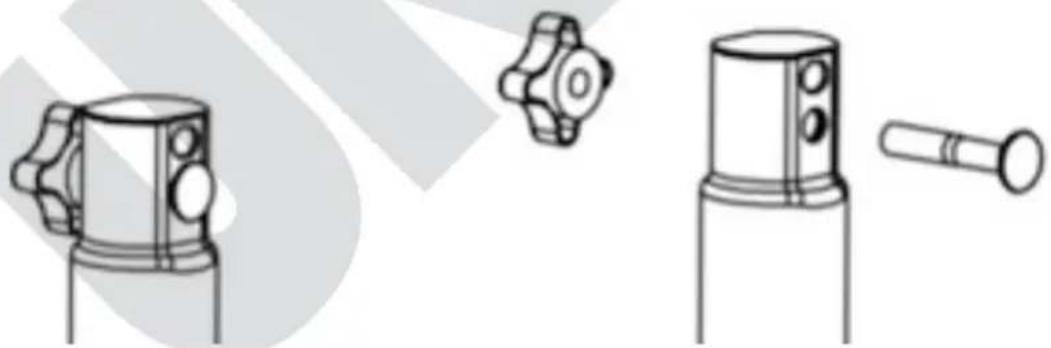

2. Rimuovere la vite di arresto n° 3 dal blocco motore. Posizionare il blocco motore sul tubo allineando le aperture della staffa a cerniera con le fessure del tubo:

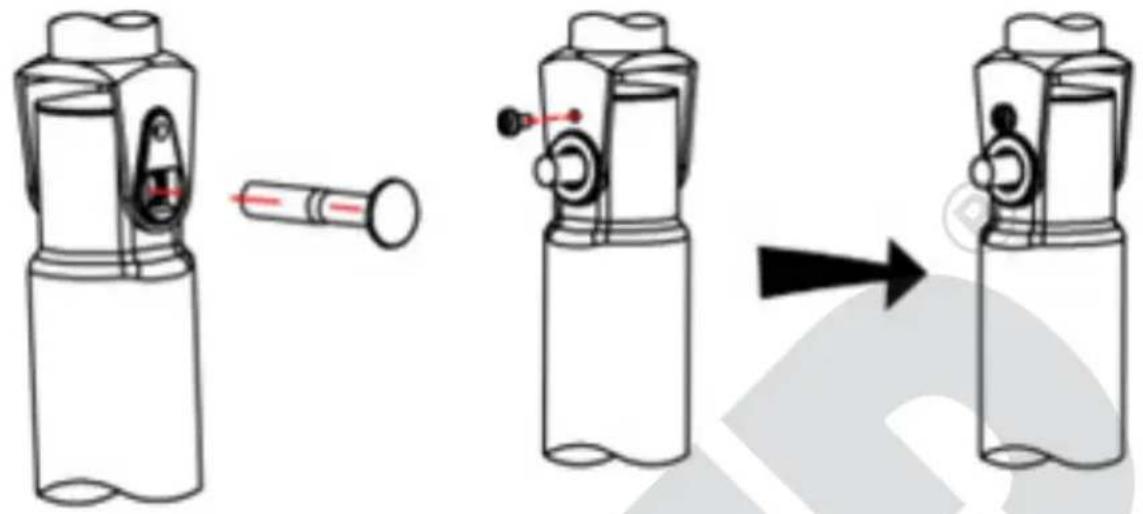

1. inserire il perno di fissaggio n° 4 attraverso le due aperture. Inserire il perno di fissaggio n° 5 nell'apertura attraverso il bullone di fissaggio per bloccare i componenti.

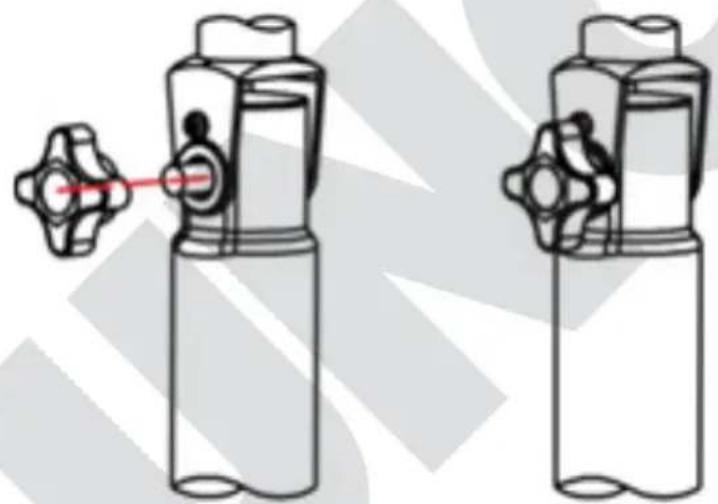

1. Fissare il dado di arresto n° 6 sul lato sporgente del bullone di fissaggio n° 4 e serrare il dado.
2. Sull'altro lato, serrare la vite di arresto n° 3 sul lato sporgente del perno di fissaggio.
3. A questo punto è possibile regolare l'inclinazione del blocco motore allentando leggermente la vite di arresto n° 3, allineando il blocco motore nell'angolazione desiderata e fissandolo nuovamente riavvitando la vite di arresto.

1. Accertarsi che l'apparecchio sia stato installato in una posizione stabile e sicura su una superficie piana e adatta.
2. Inserire la spina in una presa elettrica (220-240 V AC\~, 50 Hz).
3. L'apparecchio non può essere installato all'interno di bagni o altri ambienti umidi!
4. Se si desidera collocare l'apparecchio in un altro luogo, occorre spegnerlo e poi staccare la spina dalla presa elettrica.
5. Non infilare oggetti nell'apparecchio.

Regolazione dell'angolo di inclinazione

1. L'alloggiamento del motore può essere inclinato in verticale con una certa escursione. A tale scopo, allentare leggermente il dado di fissaggio dell'angolo di inclinazione portare l'alloggiamento del motore nella posizione desiderata e fissare nuovamente il dado.

Regolazione della velocità

1. Accendere l'apparecchio selezionando uno dei tre livelli di velocità sul selettore:

■ Livello "1": ventilazione leggera
■ Livello "2": ventilazione media
■ Livello "3": ventilazione forte
■ Il livello "0" spegne l'apparecchio.

1. È possibile passare da un livello di velocità all'altro in qualsiasi momento.

Funzione di oscillazione

1. Spingere verso il basso il tasto di oscillazione che si trova sulla testa dell'apparecchio. A questo punto l'apparecchio oscilla autonomamente.

2. Per disattivare la funzione di oscillazione, spingere il tasto di oscillazione verso l'alto.

Spegnimento

1. Ruotare il selettore su "O" per spegnere l'apparecchio. Al termine dell'utilizzo staccare la spina dalla presa elettrica.

CURA E PULIZIA

Spegnere l'apparecchio ruotando il selettore su "O" e staccare la spina dalla presa elettrica.

Attendere che l'apparecchio sia completamente fermo.

Assicurarsi che l'apparecchio non venga mai immerso in acqua. Il motore o i componenti elettrici dell'apparecchio non devono inumidirsi.

1. Non utilizzare prodotti abrasivi, pagliette, oggetti metallici, prodotti detergenti caldi o disinfettanti.
2. Strofinare il tubo verticale e la griglia del ventilatore con un panno leggermente inumidito.

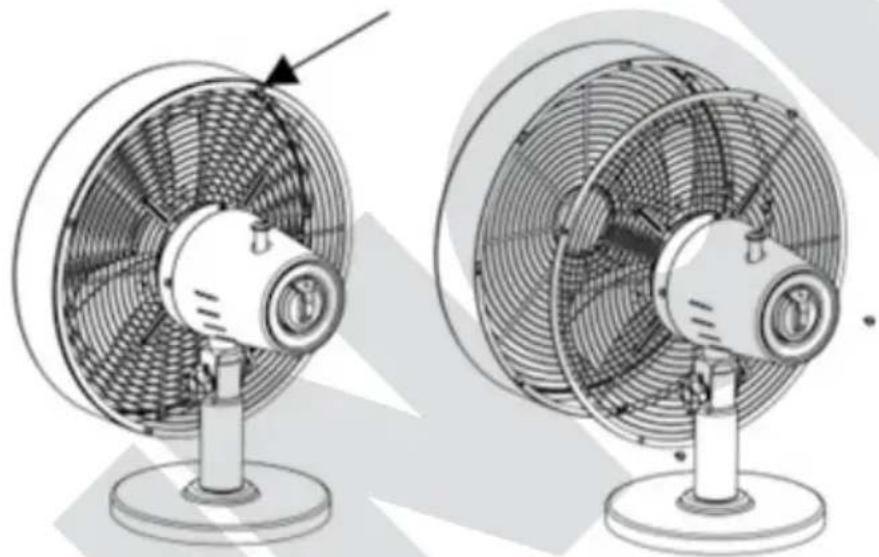

3. È possibile pulire la girante allentando le piccole viti sulla gabbia e rimuovendo la metà anteriore della gabbia. Pulire con cautela la girante con un panno morbido e riassemblare correttamente tutti gli elementi.

1. Conservare il ventilatore all'asciutto in un luogo sicuro per proteggerlo da polvere, urti, calore intenso e umidità.

NORME DIE GARANZIA

I nostri prodotti sono garantiti per 24 mesi, 12 mesi in caso di uso professionale, dalla data di acquisto per i guasti manifestatisi durante un utilizzo conforme alle disposizioni e attribuibili in modo dimostrabile a difetti di fabbricazione. Nel periodo di garanzia porremo rimedio ai difetti materiali e di produzione secondo la nostra valutazione, procedendo alla riparazione o alla sostituzione dell'apparecchio. Le nostre prestazioni di garanzia valgono esclusivamente per gli apparecchi venduti in Germania e Austria. In tutti gli altri casi rivolgersi all'importatore. Gli apparecchi per i quali si richiede la riparazione di guasti ci devono essere e debitamente imballati, unitamente a una copia del documento di acquisto redatto a macchina dal quale risulti la data di vendita, nonché la descrizione del guasto. È possibile stampare un modulo di reso sul nostro sito Web https://unold.de/pages/rucksendungen. (solo per voci provenienti da Germania e Austria). Sono esclusi dalla garanzia i guasti dovuti all'usura, all'uso inappropriato o al mancato rispetto delle regole di manutenzione. Il diritto di garanzia decade qualora siano state effettuate riparazioni o interventi da parte di terzi. Eventuali diritti del consumatore finale verso il venditore o negoziante non vengono limitati dalla presente garanzia.

SMALTIMENTO / TUTELA DELL'AMBIENTE

I nostri apparecchi vengono prodotti rispettando un elevato standard qualitativo per una lunga durata di utilizzo. Una corretta manutenzione e riparazioni adeguate a cura dal nostro servizio clienti possono prolungare la durata di utilizzo del prodotto. Se un apparecchio è difettoso e non più riparabile, per il suo smaltimento si presti attenzione ai punti che seguono. Questo prodotto non deve essere smaltito unitamente ai comuni rifiuti domestici. È obbligatorio smaltire i rifiuti di apparecchiature elettriche ed elettroniche (RAEE), nonché le pile e gli accumulatori, separatamente dai rifiuti domestici. Queste apparecchiature sono riconoscibili dal simbolo del cassonetto barrato (simbolo RAEE). Consegnare il prodotto a un centro di raccolta per il riciclaggio dei rifiuti elettrici o elettronici. Con la raccolta differenziata dei rifiuti e dei prodotti riciclabili è possibile contribuire alla tutela delle risorse naturali e far smaltire il prodotto nel rispetto dell'ambiente e della salute.

MANUAL DE INSTRUCCIONES MODELO 86715

DATOS TÉCNICOS

Potencia: 35 vatios, 220–240 V\~, 50 Hz

Medidas: Aprox. 33,5 x 23 x 47,5 cm (Pr/An/Al)

Peso: Aprox. 3,1 kg

Diámetro: 33 cm
