BEDIENUNGSANLEITUNG Black Steel 86715 UNOLD

Bedienungsanleitung Modell 86715

Stand: Februar 2024 /nr

Copyright ©

Mannheimer Straße 4

68766 Hockenheim

Telefon [phone]

Telefax +49 (0)6205/9418-12

E-Mail [e-mail]

Internet www.unold.de 86715_09

INHALTSVERZEICHNIS

Bedienungsanleitung Modell 86715

Technische Daten 5

Symbolerklärung......5

Für Ihre Sicherheit......5

Montieren 8

Bedienen 12

Reinigen und Pflegen....13

Garantiebestimmungen 14

Entsorgung / Umweltschutz 14

Service-Adressen 15

Informationen für den Fachhandel......15

Technische gegevens 34

BEDIENUNGSANLEITUNG MODELL 86715

TECHNISCHE DATEN

Leistung: 35 Watt, 220–240 V\~, 50 Hz

Maße: Ca. 33,5 x 23 x 47,5 cm (L/B/H)

Gewicht: Ca. 3,1 kg

Durchmesser: 33 cm

Kabellänge: Ca. 160 cm

Gehäuse: Metall

Ausstattung: 3 Geschwindigkeitsstufen, Oszillation zuschaltbar, Tragegriff am Gehäuse, Durchmesser ca. 33 cm

Zubehör: Bedienungsanleitung

Änderungen und Irrtümer in Ausstattungsmerkmalen, Technik, Farben und Design vorbehalten

SYMBOLERKLÄRUNG

Dieses Symbol kennzeichnet eventuelle Gefahren, die Verletzungen nach sich ziehen können oder zu Schäden am Gerät führen.

FÜR IHRE SICHERHEIT

Bitte lesen Sie die folgenden Anweisungen und bewahren Sie diese auf.

Personen im Haushalt

1. Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
2. Kinder dürfen nicht mit dem Gerät spielen.

3. Reinigung und benutzerseitige Wartung dürfen nicht von Kindern durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.

4. Bewahren Sie das Gerät und das Kabel außerhalb der Reichweite von Kindern unter 8 Jahren auf.

Sicherheitshinweise zum Aufstellen und Betrieb des Gerätes

1. Schalten Sie das Gerät nur ein, wenn es ordnungsgemäß montiert wurde.
2. Achten Sie auf ausreichend Platz am Standort des Gerätes. Es müssen mindestens 50 cm zwischen dem Gerät und anderen Gegenständen eingehalten werden.
3. Verwenden Sie das Gerät nicht in besonders staubhaltigen Räumen oder in der Nähe brennbarer Substanzen.
4. Gerät nur an Wechselstrom mit Spannung gemäß Typenschild anschließen.
5. Dieses Gerät darf nicht mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem betrieben werden.
6. Tauchen Sie das Gerät oder die Zuleitung keinesfalls in Wasser oder andere Flüssigkeiten ein – es besteht Lebensgefahr!
7. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes, es besteht die Gefahr eines Stromschlages!
8. Das Gerät ist ausschließlich für den Haushaltsgebrauch oder ähnliche Verwendungszwecke bestimmt, z. B.

■ in Teeküchen in Geschäften, Büros oder sonstigen Arbeitsstätten,
■ zur Verwendung durch Gäste in Hotels, Motels oder sonstigen Beherbergungsbetrieben,
■ in Privatpensionen oder Ferienhäusern.

1. Achten Sie darauf, dass die Zuleitung so verlegt wird, dass ein Stolpern über die Zuleitung ausgeschlossen ist.

2. Um Schäden am Kabel zu vermeiden, wickeln Sie die Zuleitung nie um das Gerät.

3. Um Schäden am Kabel zu vermeiden, ziehen Sie den Netzstecker immer am Stecker aus der Steckdose, ziehen Sie dabei nie an der Zuleitung.
4. Achten Sie darauf, dass die verwendete Steckdose leicht zugänglich ist, damit der Stecker bei Gefahr schnell herausgezogen werden kann.

5. Achten Sie darauf, die Zuleitung nicht einzuklemmen oder über Ecken zu ziehen, um Schäden an der Zuleitung zu vermeiden.

6. Wenn Sie ein Verlängerungskabel verwenden, verlegen Sie das Kabel so, dass niemand darüber stolpern kann.

7. Das Gerät darf nicht in nassen/nasskalten oder feuchten Räumen betrieben werden – Stromschlaggefahr!
8. Vermeiden Sie starke Sonneneinstrahlung auf das Gerät.
9. Um das Risiko eines Brandes oder eines elektrischen Schlages zu verhindern, darf dieser Ventilator nicht mit einem externen Drehzahlregler verwendet werden.
10. Verwenden Sie das Gerät nicht bei mangelnder Belüftung wie in Schränken, auf unebenen Flächen oder in der Nähe brennbarer Substanzen.
11. Gerät niemals unbeaufsichtigt laufen lassen.
12. Es dürfen niemals Gegenstände wie Finger, Nadeln, Stifte etc. durch das Korbgitter in das Innere des Gerätes gesteckt werden – Verletzungsgefahr!
13. Achten Sie darauf, dass sich lange Haare nicht im Flügelrad verfangen können.
14. Prüfen Sie regelmäßig das Gerät, den Stecker und die Zuleitung auf Verschleiß oder Beschädigungen. Bei Beschädigung senden Sie das Gerät bitte zur Überprüfung und Reparatur an unseren Kundendienst. Unsachgemäße Reparaturen können zu erheblichen Gefahren für den Benutzer führen und haben den Ausschluss der Garantie zur Folge.
15. Wenn die Zuleitung beschädigt ist, darf diese ausschließlich durch den Hersteller bzw. dessen Kundenservice oder einer anderen, entsprechend fachlich qualifizierten Person ausgetauscht werden, um Gefahren zu vermeiden.
16. Um Schäden zu vermeiden, darf das Gerät nicht mit Zubehör anderer Hersteller oder Marken benutzt werden.
17. Nach Gebrauch sowie vor dem Reinigen den Netzstecker aus der Steckdose ziehen. Das Gerät niemals unbeaufsichtigt lassen, wenn der Netzstecker eingesteckt ist.

Es dürfen niemals Gegenstände wie Finger, Nadeln, Stifte etc. durch das Korbgitter in das Innere des Gerätes gesteckt werden – Verletzungsgefahr!

Das Gerät nur auf einem ebenen, stabilen Untergrund betreiben, damit dieses nicht umkippt.

Der Hersteller übernimmt keine Haftung bei fehlerhafter Montage, bei unsachgemäßer oder fehlerhafter Verwendung oder nach Durchführung von Reparaturen durch nicht autorisierte Dritte.

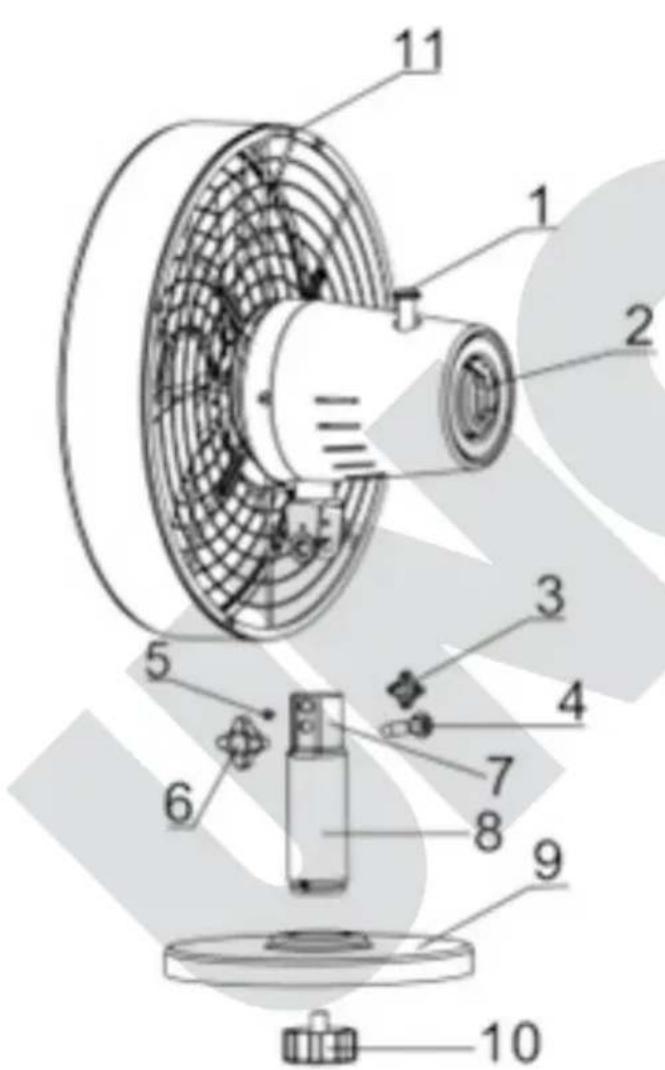

MONTIEREN

1	szüla tionsopf
2	EIN/S/Gesch Wigkeit
3	Einstellung Neigewinkel
4	Fixierschraube Motor/Rohr
5	Feststellmutter für den Neigewinkel
6	Fstellmutter Motor/Rohr
7	Oberseite Rohr
8	Rohr
9	Sockel
10	Schraube Sockelbefestigung
11	Tragegriff

1. Stellen Sie vor der Montage sicher, dass Sie das Gerät auf einem ebenen, trockenen Platz montieren.
2. Entfernen Sie alle Verpackungsmaterialien und ggf. Transportsicherungen und Aufkleber (nicht das Typenschild oder die Seriennummer!). Halten Sie Verpackungsmaterial von Kindern fern – Erstickungsgefahr! Entsorgen Sie Verpackungsmaterial bei Bedarf gemäß den vor Ort geltenden Richtlinien. Tipp: Bewahren Sie das Verpackungsmaterial auf, falls Sie das Gerät einmal zur Reparatur einsenden möchten.
3. Prüfen Sie das Gerät auf Beschädigungen. Nehmen Sie das Gerät bei sichtbaren Beschädigungen nicht in Betrieb, sondern wenden Sie sich an unseren Kundenservice.
4. Prüfen Sie, ob alle benötigten Teile vorhanden sind. Hinweis: Der evtl. auf der Achse steckende Gewebeschlauch hat lediglich eine Transportschutzfunktion und kann entfernt werden.
5. Lösen Sie die Fixierschraube und Mutter von der Oberseite des Rohrs.
6. Entfernen Sie die Schraube der Sockelbefestigung von der Unterseite des Rohrs.

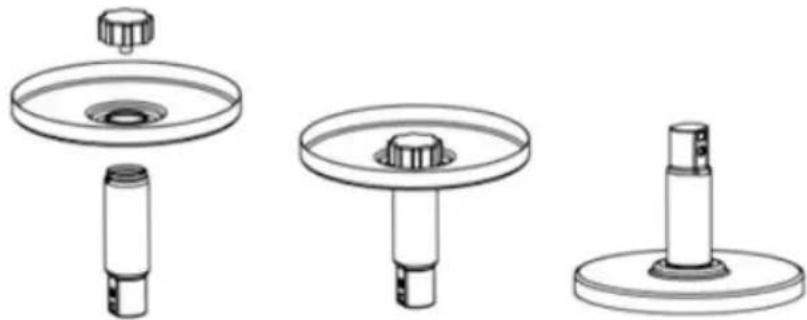

1. Stecken Sie das Rohr in die Aussparung an der Oberseite des Sockels und drehen Sie beides um, während Sie diese Teile festhalten, um Zugang zur Unterseite zu erhalten.

2. Richten Sie die Schraube der Sockelbefestigung wie abgebildet in der Öffnung des Sockels aus. Drehen Sie die Schraube fest, um den Sockel am Ventilatorgehäuse zu befestigen.

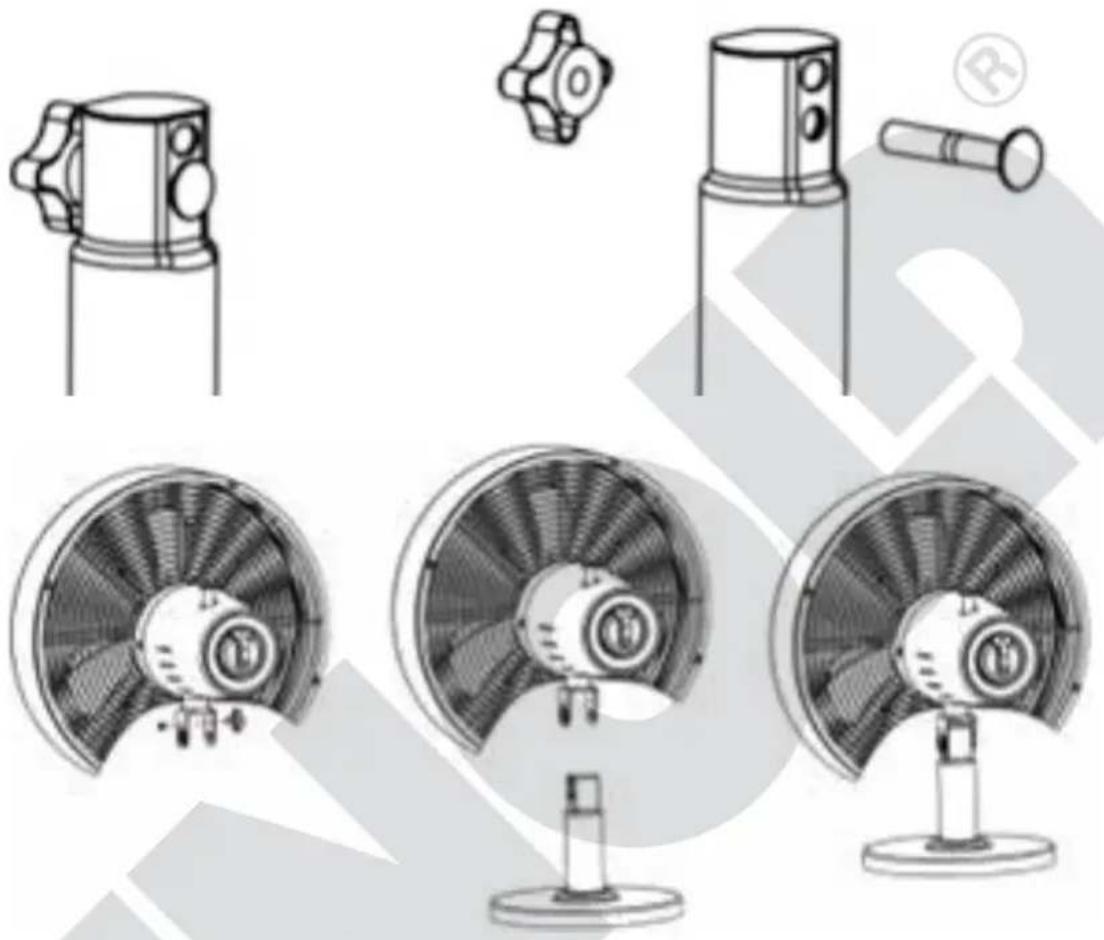

1. Drehen Sie den Sockel mit Standrohr nun wieder herum und stellen Sie den Sockel auf eine ebene, stabile Fläche.
2. Entfernen Sie die Feststellschraube Nr. 3 von der Motoreinheit. Platzieren Sie nun die Motoreinheit auf dem Rohr, wobei die Öffnungen am Scharnierbügel mit den Schlitzen am Rohr ausgerichtet sein müssen:

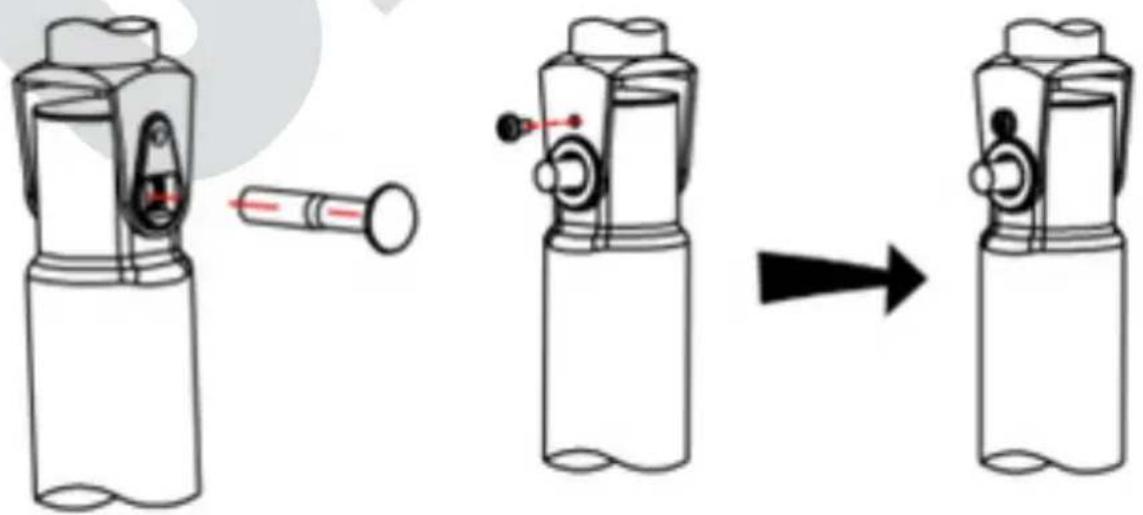

1. Stecken Sie den Fixierbolzen Nr. 4 durch beide Öffnungen. Stecken Sie Befestigungsstift Nr. 5 in die Öffnung über dem Fixierbolzen, um die Teile zu sichern.

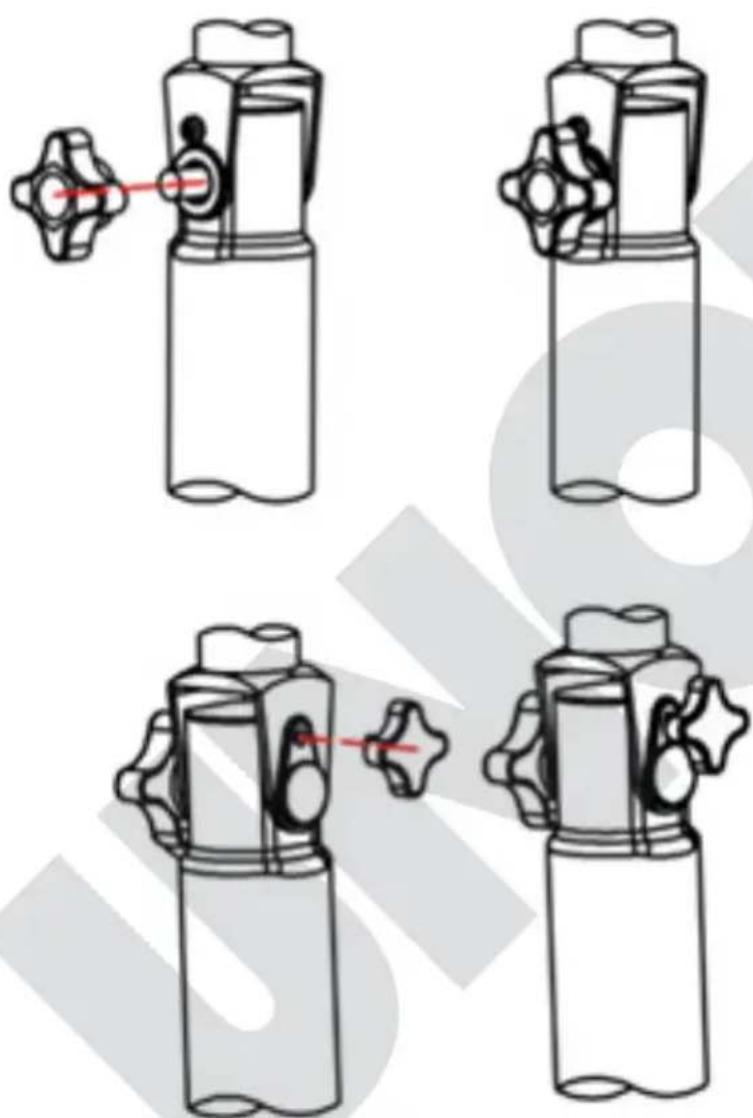

1. Befestigen Sie die Feststellmutter Nr. 6 an der herausstehenden Seite des Fixierbolzen Nr. 4 und drehen Sie die Mutter fest.
2. Drehen Sie an der anderen Seite die Feststellschraube Nr. 3 an der herausstehenden Seite des Befestigungsstiftes fest.
3. Nun können Sie die Neigung der Motoreinheit einstellen, indem Sie die Feststellschraube Nr. 3 etwas lösen, die Motoreinheit im gewünschten Winkel ausrichten und durch erneutes Drehen der Feststellschraube fixieren.

1. Vergewissern Sie sich, dass das Gerät auf einem geeigneten, ebenen Untergrund steht und sicher und stabil aufgestellt wurde.
2. Stecken Sie den Stecker in eine Steckdose (220–240 V\~, 50 Hz).
3. Das Gerät darf nicht in Badezimmern oder anderen Feuchträumen aufgestellt werden!
4. Wenn Sie das Gerät an einen anderen Ort stellen möchten, schalten Sie es zunächst aus und ziehen Sie dann den Stecker aus der Steckdose.
5. Stecken Sie keine Gegenstände in das Gerät.

Neigewinkel einstellen

1. Sie können das Motorgehäuse in gewissem Umfang vertikal neigen. Lösen Sie hierfür die Feststellmutter für den Neigewinkel etwas, bringen Sie das Motorgehäuse in die gewünschte Position und fixieren Sie die Mutter wieder.

Geschwindigkeit einstellen

1. Schalten Sie das Gerät ein, indem Sie am Drehschalter (Nr. 2) eine der drei Geschwindigkeitsstufen wählen:

■ Stufe 1: leichterinW
■ Stufe 2: mittlerer Wind
■ Stufe 3: starker Wind
■ Stufe „0“ schaltet das Gerät aus.

1. Sie können jederzeit zwischen den verschiedenen Geschwindigkeitsstufen wechseln.

Schwenkfunktion/Oszillation

1. Drücken Sie den Oszillationsknopf am Gerätekopf nach unten. Das Gerät schwenkt nun selbstständig.
2. Wenn Sie die Schwenkfunktion wieder ausschalten möchten, ziehen Sie den Oszillationsknopf nach oben.

Ausschalten

1. Drehen Sie den Drehschalter auf „O“, um das Gerät auszuschalten. Ziehen Sie den Stecker aus der Steckdose, wenn Sie das Gerät nicht mehr verwenden.

REINIGEN UND PFLEGEN

Schalten Sie das Gerät aus, indem Sie den Drehschalter auf „O“ drehen, und ziehen Sie den Stecker aus der Steckdose.

Warten Sie, bis das Gerät vollständig zum Stillstand gekommen ist.

Achten Sie darauf, das Gerät niemals in Wasser zu tauchen. Motor oder elektrische Bauteile des Gerätes dürfen nicht feucht werden.

1. Verwenden Sie grundsätzlich keine scharfen Scheuermittel, Stahlwolle, metallischen Gegenstände, heiße Reinigungsmittel oder Desinfektionsmittel.
2. Wischen Sie Standrohr und Gitter des Ventilators mit einem leicht feuchten Tuch ab.

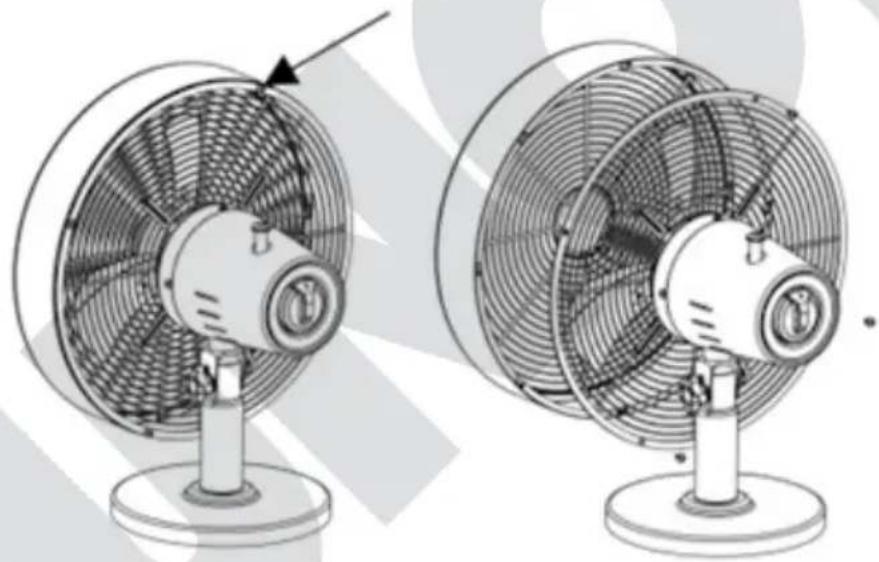

3. Sie können das Flügelrad reinigen, indem Sie die kleinen Schrauben am Korbgitter lösen und die vordere Korbhälfte abnehmen. Reinigen Sie das Flügelrad vorsichtig mit einem weichen Tuch und schrauben Sie alle Teile wieder ordnungsgemäß zusammen.

1. Bewahren Sie den Ventilator an einem trockenen und sicheren Ort auf, um ihn vor Staub, Stößen, Hitze und Feuchtigkeit zu schützen.

GARANTIEBESTIMMUNGEN

Wir gewähren auf unsere Geräte eine Garantie von 24 Monaten, bei gewerblichem Gebrauch 12 Monate, ab dem Kaufdatum für Schäden, die bei bestimmungsgemäßem Gebrauch nachweislich auf Werksfehler zurückzuführen sind. Innerhalb der Garantiezeit beheben wir Material- und Herstellungsfehler nach unserem Ermessen durch Reparatur oder Umtausch. Unsere Garantieleistungen gelten ausschließlich für in Deutschland und Österreich verkaufte Geräte. Bei anderen Ländern wenden Sie sich bitte an den zuständigen Importeur. Geräte, für die eine Mängelbeseitigung beansprucht wird, senden Sie bitte zusammen mit einer Kopie des maschinell erstellten Kaufbelegs, aus dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt an unseren Kundendienst. Auf unserer Internetseite https://unold.de/pages/rucksendungen können Sie sich einen Rücksendeschein ausdrucken (nur für Einsendungen aus Deutschland und Österreich). Von der Garantie ausgeschlossen sind Schäden durch Verschleiß, unsachgemäße Handhabung und Nichteinhaltung der Wartungs- und Pflegeanweisungen. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe am Gerät von dritter Stelle vorgenommen werden. Eventuelle Ansprüche des Endverbrauchers gegenüber dem Verkäufer oder Händler werden durch diese Garantie nicht eingeschränkt.

ENTSORGUNG / UMWELTSCHUTZ

Unsere Geräte werden auf hohem Qualitätsniveau für eine lange Nutzungsdauer hergestellt. Regelmäßige Wartung und fachgerechte Reparaturen durch unseren Kundendienst können die Nutzungsdauer des Gerätes verlängern. Wenn ein Gerät defekt und nicht mehr zu reparieren ist, beachten Sie bitte: Dieses Produkt darf nicht zusammen mit dem normalen Hausmüll entsorgt werden. Es besteht eine gesetzliche Bestimmung, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkumulatoren getrennt vom Hausmüll zu entsorgen.

Sie erkennen diese Altgeräte durch das nebenstehende Symbol der durchgestrichenen Mülltonne (WEEE-Symbol).

Sie müssen daher dieses Produkt an einer ausgewiesenen Sammelstelle zum Recycling von elektrischen oder elektronischen Geräten abliefern. Durch das separate Sammeln und Recyclen von Abfallprodukten helfen Sie mit, die natürlichen Ressourcen zu schonen und stellen sicher, dass das Produkt in gesundheits- und umweltverträglicher Weise entsorgt wird. Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

SERVICE-ADRESSEN

DEUTSCHLAND

Mannheimer Straße 4 68766 Hockenheim

Kundendienst

Telefon [phone]

Telefax +49 (0)62 05/94 18-22

E-Mail [e-mail]

Internet www.unold.de

Sie möchten innerhalb der Garantiezeit ein Gerät zur Reparatur einsenden? Auf unserer Internetseite https://unold.de/pages/rucksendungen können Sie sich einen Rücksendeschein ausdrucken, um damit das Paket kostenlos bei der Post abzugeben (nur für Einsendungen aus Deutschland und Österreich).

SCHWEIZ

MENAGROS AG

Hauptstr. 23

CH 9517 Mettlen

Telefon [phone]

Telefax [phone]

E-Mail [e-mail]

Internet www.bamix.ch

POLEN

Quadra-Net

Dziadoszanska 10

61-248 Poznań

Internet www.quadra-net.pl

INFORMATIONEN FÜR DEN FACHHANDEL

Hiermit erklärt die UNOLD AG, dass sich der Ventilator 86715 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EC) befindet.

Die Übereinstimmung mit den Regularien bezieht sich auf den Tag der Erstellung dieser Erklärung.

Hockenheim, 28.1.2024

UNOLD AG, Mannheimer Straße 4, 68766 Hockenheim

Diese Anleitung kann im Internet unter www.unold.de als pdf-Datei heruntergeladen werden.

INSTRUCTIONS FOR USE MODEL 86715

TECHNICAL SPECIFICATIONS

Power: 35 watt, 220–240 V\~, 50 Hz

Dimensions: Approx. 33.5 x 23 x 47.5 cm (D/W/H)
