MANUAL DE USUARIO Black Steel 86715 UNOLD

Manual de instrucciones Modelo 86715

Datos técnicos 52

Explicación de símbolos 52

Para su seguridad 52

Montaje 55

Manejo 58

Limpieza y cuidado 59

Condiciones de Garantía......60

Disposición/Protección del

medio ambiente 60

Service 15

Longitud del cable: Aprox. 160 cm

Carcasa: Metal

Equipamiento: 3 niveles de velocidad, oscilación conectable adicionalmente, asa de transporte en la carcasa

Accesorios: Manual de instruccio nes

Salvo modificaciones y errores a nivel de las características de equipamiento, la tecnología, los colores y el diseño

EXPLICACIÓN DE SÍMBOLOS

Este símbolo se asocia con riesgos eventuales que pueden provocar lesiones o daños en el aparato.

PARA SU SEGURIDAD

Lea y conserve las siguientes instrucciones.

Personas en el hogar

1. Este aparato puede ser usado por niños a partir de 8 años, así como por personas con una capacidad física, mental o sensorial reducida o carentes de experiencia y/o conocimientos siempre que estén supervisados o hayan sido correspondientemente instruidos en el manejo seguro de dicho aparato y comprendan los peligros que conlleva.

2. El aparato no es un juguete.

3. No está permitido que los niños lleven a cabo la limpieza o el mantenimiento del usuario a no ser que tengan más de 8 años y estén supervisados.
4. Guarde el aparato y el cable fuera del alcance de niños menores de 8 años.

Indicaciones de seguridad para la colocación y el uso del aparato

1. Conecte el aparato solamente si está correctamente montado.

2. Asegúrese de que haya espacio suficiente en el lugar de emplazamiento del aparato. Como mínimo debe haber 50 cm entre el aparato y otros objetos.

3. No utilice el aparato en recintos con mucho polvo o cerca de sustancias inflamables.

4. Conecte el aparato solo a corriente alterna con una tensión de acuerdo con la placa de características.

5. Este aparato no debe utilizarse con un reloj programador externo ni con un sistema de mando a distancia.

6. No sumerja nunca el aparato o el cable de alimentación en agua o en otros líquidos. ¡Peligro mortal!

7. De ninguna manera abra la carcasa del aparato. ¡Existe peligro de descarga eléctrica!

8. El aparato está destinado exclusivamente a un uso doméstico o similares, p. ej.

■ en cocinas tipo office en comercios, oficinas u otros lugares de trabajo,
■ para el uso por parte de clientes en hoteles, moteles u otros establecimientos de alojamiento colectivo,
■ en pensiones privadas o en casas vacacionales.

1. Asegúrese de tender el cable de alimentación de manera que quede excluido el riesgo de tropiezos.

2. No enrolle nunca el cable de alimentación alrededor del aparato para evitar daños en el mismo.

3. Con el fin de evitar daños en el cable, desenchufe el aparato sujetando siempre la clavija. No tire nunca del cable de alimentación.

4. Asegúrese de que la toma de corriente utilizada sea fácilmente accesible, de manera que pueda desenchufar rápidamente el aparato en caso de peligro.

5. Preste atención a que el cable de alimentación no quede aprisionado ni tendido en las esquinas para evitar daños en el mismo.

6. Para evitar el riesgo de incendio o descarga eléctrica, no se debe utilizar este ventilador con un regulador de velocidad externo.

7. No utilice el aparato en áreas con mala ventilación, como armarios, sobre superficies irregulares o cerca de sustancias inflamables.

8. No deje nunca el aparato en funcionamiento sin vigilancia.
9. Si usa un cable de prolongación, tienda el cable de modo que nadie pueda tropezar con él.
10. El aparato no se debe operar en ambientes húmedos, mojados y fríos. ¡Peligro de descarga eléctrica!
11. Evite exponer el aparato a la radiación solar excesiva.
12. No se deben introducir nunca los dedos ni objetos como agujas, bolígrafos, etc. por la rejilla hasta el interior del aparato. ¡Peligro de lesiones!
13. Asegúrese de que el cabello largo no pueda enredarse en la rueda de aletas.
14. Controle periódicamente si el aparato, el enchufe y el cable de alimentación presentan desgaste o daños. En caso de daños en el aparato envíe el aparato para su verificación y reparación a nuestro servicio de atención al cliente. Las reparaciones inadecuadas pueden ocasionar considerables peligros para el usuario y tienen como consecuencia la exclusión de la garantía.
15. Si el cable está dañado, debe ser sustituido por el fabricante o su agente de servicio o cualquier otro profesional cualificado con el fin de evitar situaciones de peligro.
16. Para evitar daños en el aparato, este no debe ser usado con accesorios de otros fabricantes o marcas.
17. Desenchufe el aparato después de su uso y antes de la limpieza. No deje nunca el aparato sin vigilancia cuando esté enchufado.

No se deben introducir nunca los dedos ni objetos como agujas, bolígrafos, etc. por la rejilla hasta el interior del aparato. ¡Peligro de lesiones!

Operar el aparato solo sobre una base plana y estable para que no vuelque.

El fabricante no es responsable en caso de montaje erróneo, uso inapropiado o equivocado o después de haber sido efectuadas reparaciones por terceros no autorizados.

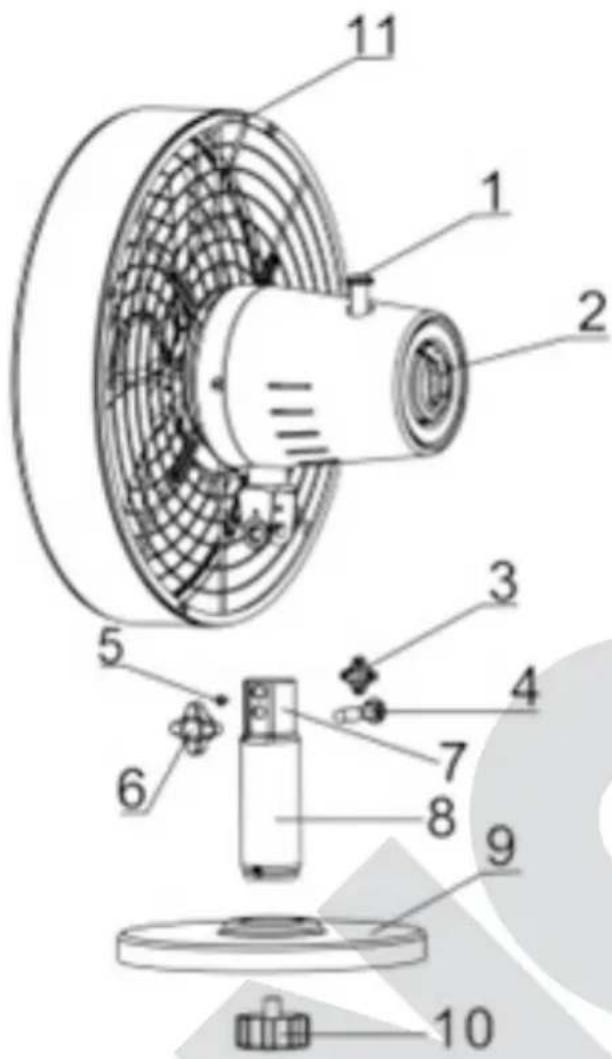

MONTAJE

1 Botón de oscilación
2 CON/DES/Velocidad
3	Tuerca de bloqueo para el ángulo de inclinación
4	Pernos de fijación motor/tubo
5 Pasador d	e fijación
6 Tue	rca de queo Mot or/tubo
7	rte sup erior debt
8	Tubo
9	aseB
10	Tornillo para la fijación de la base
11	Asa de transporte

1. Antes de montar el aparato, asegúrese de hacerlo en un lugar nivelado y seco.
2. Retire todos los materiales de embalaje y, dado el caso, los seguros de transporte y las etiquetas adhesivas (¡no la placa de características o el número de serie!). Mantenga el material de embalaje fuera del alcance de los niños. ¡Peligro de asfixia! En caso necesario, deseche el material de embalaje de acuerdo con las disposiciones locales vigentes. Consejo: Guarde el material de embalaje por si alguna vez quiere enviar el aparato para su reparación.
3. Compruebe el aparato en busca de posibles daños. No utilice el aparato si presenta daños visibles; diríjase a nuestro servicio de atención al cliente.

4. Compruebe que todas las piezas necesarias estén disponibles. Indicación: El tubo flexible de tela, que puede estar fijado al eje, tiene solamente una función de protección para el transporte y se puede desmontar.

5. Afloje el tornillo de fijación y la tuerca de la parte superior del tubo.

6. Retire el tornillo de la fijación de la base de la parte inferior del tubo.

1. Introduzca el tubo en la entalladura de la parte superior de la base dé la vuelta a ambos mientras sujeta estas piezas para acceder a la parte inferior.
2. Alinee el tornillo de la fijación de la base en el orificio de la base como se muestra en la ilustración. Enrosque fijamente el tornillo para fijar la base en la carcasa del ventilador.

1. Ahora dé la vuelta de nuevo a la base con el tubo vertical y coloque la base sobre una superficie plana y estable.
2. Retire el tornillo de bloqueo n.° 3 de la unidad de motor. A continuación, coloque la unidad de motor sobre el tubo, alineando los orificios del soporte de la bisagra con las ranuras del tubo:

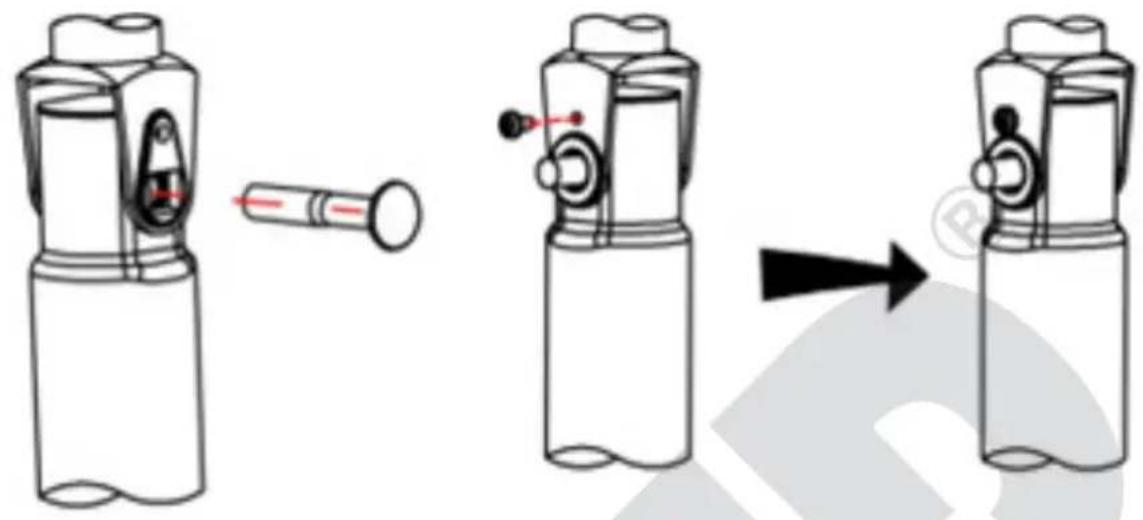

1. Inserte el perno de fijación n.° 4 a través de ambos orificios. Introduzca el pasador de fijación n.° 5 en el orificio situado encima del perno de fijación para fijar las piezas.

1. Fije la tuerca de bloqueo n.° 6 en el lado saliente del perno de fijación n.° 4 y enrosque la tuerca.
2. En el otro lado, enrosque el tornillo de bloqueo n.° 3 en el lado saliente del pasador de fijación.
3. Ahora puede ajustar la inclinación de la unidad de motor aflojando un poco el tornillo de bloqueo n.º 3, alineando la unidad de motor en el ángulo deseado y fijándola girando de nuevo el tornillo de bloqueo.

1. Asegúrese de que el aparato esté sobre una base adecuada y plana y de que se haya colocado de forma segura y estable.
2. Inserte el enchufe en una toma de corriente (220-240 V CA\~, 50 Hz).
3. El aparato no debe instalarse en cuartos de baño ni en otras habitaciones húmedas.
4. Si desea colocar el aparato en otro lugar desconéctelo primero y, después, retire la clavija de la toma de corriente.
5. No introduzca ningún objeto en el aparato.

Ajustar el ángulo de inclinación

1. Puede inclinar la carcasa del motor verticalmente hasta cierto punto. Para ello, afloje un poco la tuerca de bloqueo del ángulo de inclinación, coloque la carcasa del motor en la posición deseada y vuelva a apretar la tuerca.

Ajuste de velocidad

1. Conecte el aparato seleccionando uno de los tres niveles de velocidad en el interruptor giratorio (n.° 2):

■ Nivel «1»: aire suave
■ Nivel «2»: aire medio
■ Nivel «3»: aire potent
■ Nivel «O» desconectae aparato

1. Puede pasar de un nivel de velocidad a otro en cualquier momento.

Función de giro/oscilación

1. Mueva hacia abajo el botón de oscilación del cabezal del aparato. Ahora, el aparato gira automáticamente.

2. Si desea desconectar de nuevo la función de giro, mueva el botón de oscilación hacia arriba.

Desconectar

1. Gire el interruptor giratorio hasta «O» para desconectar el aparato. Retire el enchufe de la toma de corriente cuando no utilice el aparato.

LIMPIEZA Y CUIDADO

Desconecte el aparato girando el interruptor giratorio a «O» y retire el enchufe de la toma de corriente.

Espere hasta que el dispositivo se haya detenido completamente.

Procure no sumergir nunca el aparato en agua. Ni el motor ni los componentes eléctricos del aparato se deben mojar nunca.

1. No utilice productos de limpieza agresivos, lana o estopa de acero, objetos metálicos, productos de limpieza calientes ni desinfectantes.
2. Limpie el tubo vertical y la rejilla del ventilador con un paño ligeramente húmedo.

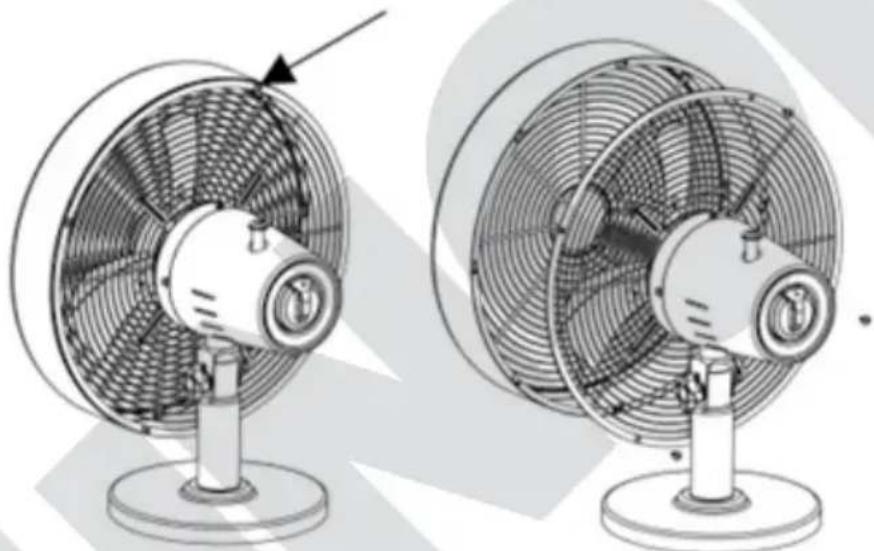

3. Puede limpiar la rueda de aletas aflojando los pequeños tornillos de la rejilla de cesta y retirando la mitad delantera de la cesta. Limpie la rueda de aletas cuidadosamente con un paño suave y vuelva a atornillar todas las piezas correctamente.

1. Guarde el ventilador en un lugar seco y seguro para protegerlo contra el polvo, los golpes, el calor y la humedad.

CONDICIONES DE GARANTIA

La garantía para nuestros equipos es de 24 meses, y de 12 meses en el caso de uso comercial, a partir de la fecha de compra, cubriendo los daños que con un uso acorde a lo prescrito pueden atribuirse fehicientemente a defectos de fabricación. Dentro del período de garantía, solucionamos errores de material y de fabricación a consideración nuestra mediante reparación o cambio. Nuestros servicios de garantía son válidos únicamente para los aparatos que han sido vendidos en Alemania y Austria. Para todos los demás casos diríjase por favor al importador correspondiente. Aquellos aparatos que se presentan para eliminar errores, por favor enviarlos junto a una copia del comprobante de compra extendido a máquina, del cual debe desprenderse la fecha de compra, así como una breve descripción de las deficiencias, apropiadamente embalado a nuestro servicio al cliente. Puede imprimir un comprobante de devolución en nuestro sitio web https://unold.de/pages/rucksendungen. (solo para entradas de Alemania y Austria). Aquellos daños causados por desgaste están excluidos de la garantía, así como manipulación incorrecta, e incumplimiento de las condiciones de mantenimiento y cuidado. El derecho a garantía expira si las reparaciones o mantenimiento son realizadas por terceros. Todo reclamo del consumidor final ante el vendedor, comerciante no se ve afectado por esta garantía.

DISPOSICIÓN/PROTECCIÓN DEL MEDIO AMBIENTE

Nuestros aparatos se fabrican con un alto nivel de calidad por un largo período de uso. El mantenimiento regular y las reparaciones de tipo técnico a través de nuestro servicio al cliente pueden prolongar la duración del aparato. Cuando un aparato está defectuoso y ya no puede repararse, por favor considere en la disposición final los siguientes puntos: Este producto no puede ser eliminado junto a la basura domiciliaria. Existe la obligación legal de eliminar los residuos de aparatos eléctricos y electrónicos (RAEE), así como las pilas y acumuladores, por separado de la basura doméstica. Puede reconocer estos residuos por el símbolo del cubo de basura tachado (símbolo RAEE). Usted debe entregar este producto a un lugar oficial para el reciclaje de aparatos eléctricos o electrónicos. Mediante la clasificación por separado y el reciclaje de productos residuales, Usted contribuye a proteger los recursos naturales y asegura que el producto sea eliminado de forma salubre y acorde con el medio ambiente.
