GEBRUIKSAANWIJZING Quick Start System 600A VOLTCRAFT

NL Gebruiksaanwijzing

Snelstartsystem 600A

Bestelnr. 2127443

Beoogd gebruik

Het snelstartsystem biedt een snelle en eenvoudige startondersteuning voor benzine- of dieselauto's met 12 V/DC-boardspanning. Benzinemotoren tot 4,0 liter en dieselmotoren tot 2,5 liter kunnen worden ondersteund bij het opstarten.

De krachtbron van het snelstartsysteem is een geïntegreerde, compacte, krachtige lithium-ionaccu.

Bovendien is er een USB-laaduitgang beschikbaar om kleine elektronische apparaten op te laden. Het snelstartsysteem dient als krachtige powerbank.

Optioneel kan een geïntegreerd LED-licht worden ingesteld op permanent licht, SOS-signaallicht of stroboscopisch-waarschuwingslicht.

Het snelstartsystem heeft een laadniveau-indicator en wordt opgeladen d.m.v. standaard USB-opladers (niet inbegrepen). Een bijpassende oplaadadapterkabel (USB-A naar Micro-USB) is inbegrepen.

Het apparaat is stof- en spatwaterdicht conform IP66 en kan ook worden gebruikt in slechte weersomstandigheden zoals regen en sneeuw.

Gebruik onder ongunstige omgevingsomstandigheden is niet toegestaan.

Ongunstige omgevingsomstandigheden zijn:

• potentieel explosieve atmosfeer

• brandbare gassen, dampen of oplosmiddelen,

- sterke trillingen.

Gebruik op andere manieren dan hierboven beschreven is niet toegestaan en kan leiden tot beschadiging van het product. Ook kan dit gevaren opleveren zoals bijv. kortsluiting, brand, elektrische schokken, enz.

Het gehele product mag niet worden gewijzigd of worden omgebouwd!

De veiligheids- en gebruiksaanwijzingen van de aangesloten apparaten moeten absoluut worden opgevolgd!

Leveringsomvang

• Snelstartsystem
• Startkabel met poolklemmen
  • Micro USB/USB-A-laadkabel
• Draagtas
• Gebruiksaanwijzing

Actuele gebruiksaanwijzingen

Download de meest recente gebruiksaanwijzing via de link www.conrad.com/downloads of scan de afgebeelde QR-Code. Volg de instructies op de website.

Verklaring van de symbolen

Een uitroepteken in een driehoek wijst op belangrijke informatie in deze gebruiksaanwijzing die in elk geval nageleefd moet worden.

Het pijl-symbol ziet u waar bijzondere tips en aanwijzingen over de bediening ge- geven worden.

Dit apparaat is CE-conform en voldoet aan de noodzakelijke nationale en Europese richtlijnen.

Veiligheidsinstructies

Lees de gebruiksaanwijzing voor gebruik zorgvuldig door. Deze bevat belangrijke informatie voor een juist gebruik van het product.

In geval van schade die ontstaat door het niet naleven van deze gebruiksaanwijzing komt de waarborg/garantie te vervallen! Wij zijn niet aansprakelijk voor gevolgschade!

Wij zijn niet aansprakelijk voor materiële schade of persoonlijk letsel veroorzaakt door verkeerd gebruik of het niet opvolgen van de veiligheidsinstructies! In dergelijke gevallen komt de garantie te vervallen.

• Wegens veiligheid en goedkeuring is het eigenhandig ombouwen en/of wijzigen van elektronische apparaten niet toegestaan.
• Opladers en de daarop aangesloten accu's mogen niet zonder toezicht worden gebruikt.
• Om een veilige werking te garanderen, moet de gebruiker de veiligheidsvoorschriften en de waarschuwingen die in deze gebruiksaanwijzing zijn opgenomen in acht nemen.

• Oplader en accessoires horen niet in kinderhanden! Het is geen speelgoed!
• Neem in industriële omgevingen de Arbo-voorschriften met betrekking tot het voorkomen van ongevallen in acht.
• In scholen, onderwijsinstellingen, hobby- en doe-het-zelfwerkplaatsen mogen opladers en accessoires alleen onder toezicht van geschoold personeel gebruikt worden.
• Bij onjuist gebruik kan de accu worden overbelast of stuk gaan. In het ergste geval kan de accu ontploffen en daardoor flinke schade veroorzaken.
• Laat het apparaat op de omgevingstemperatuur komen wanneer het van een koude naar een warme omgeving wordt overgebracht. Daardoor ontstaat condens dat onder ongunstige omstandigheden schade aan uw apparaat kan veroorzaken.
• Indien aangenomen kan worden dat veilig gebruik niet meer mogelijk is, dient het apparaat uitgeschakeld en tegen onbedoeld gebruik beveiligd te worden.

• Men dient ervan uit te gaan dat een veilig gebruik niet meer mogelijk is als:

• het apparaat zichtbaar is beschadigd,

• het apparaat niet langer werkt en
• gedurende een langere periode onder ongunstige omstandigheden opgeborgen is geweest of

• tijdens het vervoer aan een aanzienlijke belasting onderhevig is geweest.

• Zorg ervoor dat u deze handleiding altijd bij de hand hebt om een veilige werking te garanderen. Bewaar deze gebruiksaanwijzing op een veilige plek en geef deze aan een volgende gebruiker door. Bij het aansluiten en bedienen van het apparaat moeten een aantal veiligheidsinstructies in acht worden genomen.

• Stel het apparaat op een veilige plaats zodanig op, dat het absoluut stevig staat en niet kan vallen! Daardoor zou letsel kunnen optreden. Plaats het product nooit op een brandbaar oppervlak (bijv. tapijt.) Gebruik alleen een geschikt, niet-brandbaar, hittebestendig oppervlak.
• Zorg tijdens het gebruik voor voldoende ventilatie. Dek het apparaat nooit af.
• Houd het apparaat altijd uit de buurt van brandbare materialen, zowel tijdens als na het opladen. Laad het apparaat op en bewaar het in een vuurvaste container.

Tips voor accu's

Hoewel zowel opnieuw oplaadbare en niet -oplaadbare accu's bij het alledaagse leven horen, gaan met het gebruik ervan echter talrijke gevaren en problemen gepaard. In het bijzonder bij het gebruik van LiPo/Li-Ion/LiFe-accu's moeten op basis van de hoge energie-inhoud (in vergelijking met normale NiCd- of NiMH-accu's) verschillende voorschriften worden opgevolgd om explosie- en brandgevaar te voorkomen.

Vergewis u er daarom altijd van dat u voor de instandhouding van de accu die volgende informatie en veiligheidsinstructies gelezen en begrepen hebt.

Lees en volg ook de instructies op die met de accu worden meegeleverd!

a) Algemene informatie

• Accu's zijn geen speelgoed. Accu's uit de buurt van kinderen houden.
• Accu's mogen niet worden kortgesloten, gedemonteerd of in het vuur geworpen. Er bestaat brand- en explosiegevaar!
• Lekkende of beschadigde accu's kunnen bij contact met de huid jeukend letsel veroorzaken. Draag daarom geschikte veiligheidshandschoenen.
• Laad geen normale, niet-oplaadbare accu's op. Er bestaat brand- en explosiegevaar!
• Niet-oplaadbare accu's mogen slechts eenmaal worden gebruikt en moeten na gebruik volgens de voorschriften worden weggegooid.
• Accu's mogen niet nat of vochtig worden.
• Laat accu's/apparaten niet onbeheerd achter gedurende het laad-/ontlaadproces.
• Let op de juiste polariteit (positieve pool/+ en negatieve pool/-). Dit apparaat heeft een beveiligingsfunctie tegen onjuiste aansluiting van de accupolen van het motorvoertuig. Niettegenstaande dat feit is het mogelijk dat onjuist geïnstalleerde accu's onder bepaalde omstandigheden schade kunnen veroorzaken.
• Als het product gedurende langere tijd niet wordt gebruikt (bijvoorbeeld tijdens opslag), koppel dan alle aangesloten kabels los van het apparaat.
• Laad/ontlaad geen beschadigde, lekkende of vervormde accu's op. Er bestaat brand- en explosiegevaar! Gooi onbruikbare accu's volgens de milieuvoorschriften weg. Gebruik dergelijke accu's niet langer.
• Laad het apparaat ongeveer elke 3 maanden op, anders bestaat het risico dat de accu door zelfontlading ontlaadt en niet gereed is voor gebruik wanneer u deze nodig hebt.
• Ontkoppel het volledig opgeladen apparaat van de lader.
• Omdat zowel het apparaat als de accu's tijdens het laden/ontladen heet worden, moet voor voldoende ventilatie worden gezorgd. Het apparaat nooit afdekken!

b) Aanvullende informatie over lithium-accu's

• De Li-lon-accu's die in dit apparaat zijn geïnstalleerd, vereisen speciale zorg tijdens het laad-/ontlaadproces, bedrijf en gebruik.
• De accu nooit vernietigen of beschadigen, niet laten vallen of met voorwerpen aansteken. Bescherm de accu tegen mechanische belastingen. Er bestaat brand- en explosiegevaar!
• Zorg ervoor dat het apparaat niet oververhit raakt tijdens gebruik, laden, ontladen, transport en opslag. Plaats het apparaat niet in de buurt van warmtebronnen en bescherm het tegen direct zonlicht. Als het apparaat oververhit raakt, bestaat er risico op brand en explosie!
• Het apparaat mag niet heter worden dan +60°C.
• Als het apparaat beschadigd of als de behuizing opgeblazen/gezwollen is, stop dan meteen met het gebruik van het apparaat. Niet opladen. Er bestaat brand- en explosiegevaar!

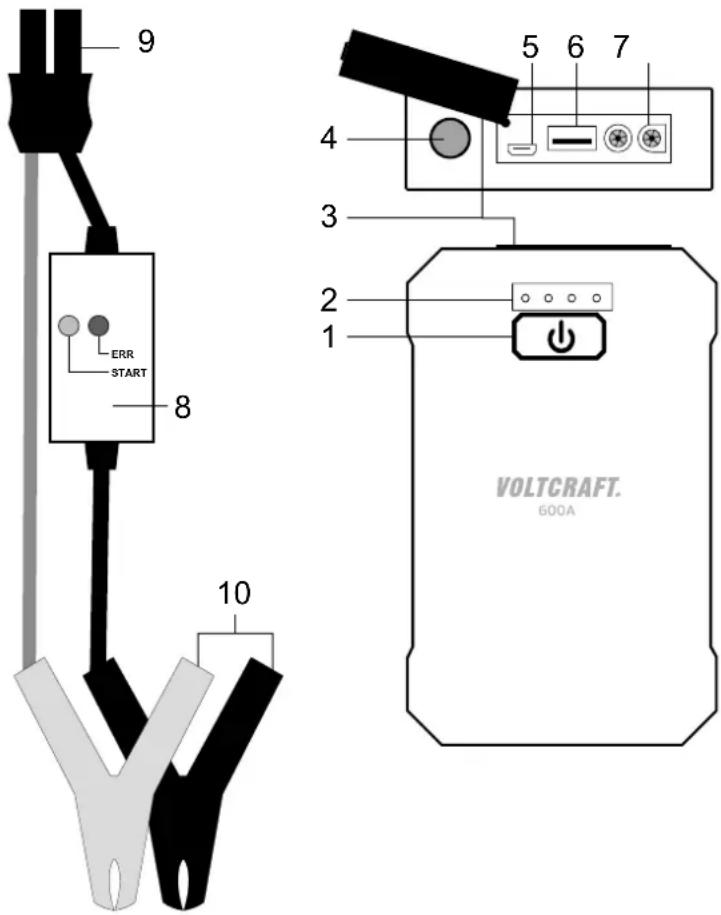

Overzicht van de onderdelen

9 ERR START 8 10 5 6 7 4 3 2 1 VOLTCRAFT. 600A

1 Knop voor laadstatusindicator en activering van LED-licht en powerbank-functie
2 Oplaadindicator
3 Veiligheidsomhulsel
4 LED-lamp
5 Micro-USB-laadingang „Ingang“
6 USB-Iaaduitgang „Uitgang“
7 Mechanisch gecodeerde aansluiting voor startkabel
8 MOSFET-behuizing met LED-statusindicator voor startbedrijf
9 Mechanisch gecodeerde connector voor snelstartsysteem
10 Poolklemmen (rood +, zwart -)

Inbedrijfstelling en laden

• Het snelstartsysteem moet vóór gebruik volledig zijn opgeladen.
• Voor het opladen worden conventionele USB-snelopladers met een laadstroom van ten minste 1 A aanbevolen. Een uitgangslaadstroom van ten minste 1,5 A wordt aanbevolen, omdat dit de oplaadtijd verkort.
• Sluit de USB-oplader (niet meegeleverd) aan met de meegeleverde laadadapterkabel.
• Steek de Micro-USB-kabel in de Micro-USB-oplaadaansluiting „Ingang“ (5).
• Zodra uw USB-oplader voldoende laadstroom levert, wordt het oplaadproces aangegeven door de LED's in de laadstatusindicator (2), die één voor één oplichten.
• Als alle 4 LED's van de laadstatusindicator oplichten c.q. continu branden, dan is het oplaadproces voltooid.
• Ontkoppel de laadkabel van het startsysteem.
• Door kort op de activeringsknop (1) te drukken, wordt de huidige laadstatus weergegeven.

Weergave Betekenis

4 LED's Het startsysteem is volledig opgeladen en kan zonder beperking worden gebruikt.

3 LED's Het startsysteem is tot 75% opgeladen en kan zonder beperking worden gebruikt.

2 LED's Het startsysteem is tot 50% opgeladen Gebruik is alleen mogelijk als powerbank of LED-licht.

1 LED Het startsysteem is tot 25% opgeladen Gebruik is alleen mogelijk als powerbank of LED-licht.

0 LED's Het startsysteem is niet klaar voor gebruik en moet worden geladen.

Bediening

a) Starthulpfunctie

Het snelstartsysteem kan een zwakke startaccu ondersteunen bij het starten van de motor. Tijdens het opstarten is een zeer hoge stroom nodig. Het snelstartsysteem geeft verschillende hoge stroompulsen af tijdens de opstartfase. Dit is meestal voldoende om een zwakke startaccu te ondersteunen.

Sluit de twee poolklemmen nooit kort. Dit ontladt het snelstartsysteem en beschadigt de accu.

Ga als volgt te werk voor het opstartproces:

• Controleer de oplaadstatus van het snelstartsysteem. Voor opstartondersteuning moeten minimaal 3 LED's branden. Als er minder LED's branden, moet het snelstartsysteem eerst worden opgeladen.
• Open de beschermkap (3) op het snelstartsysteem.
• Verbind de stekker (9) met de startkabel met de starterkabelaansluiting (7). De stekker is mechanisch gecodeerd en past alleen op de juiste polariteit. Zorg voor een stevig en betrouwbaar contact.
• De groene LED-statusindicator in de MOSFET-behuizing (8) begint te knipperen.

- Verbind de rode poolklem (10) met de positieve pool (+) en de zwarte poolklem (10) met de negatieve pool (-) van de autoaccu. Let op een goed contact. Draai de klemmen even heen en weer om mogelijke oxidelagen op de polen af te schrapen.

- Nadat de verbinding tot stand is gebracht, brandt de groene LED na enkele seconden continu en klinkt er een korte pieptoon. Start nu uw auto binnen 30 seconden. Het snelstartsystem geeft nu meerdere stroompulsen af tijdens de startfase. Deze zouden voldoende moeten zijn voor het starten van de motor.

- Wanneer de motor start, koppelt u het snelstartsysteem los en koppelt u de startkabel los van het snelstartsysteem. Sluit de aansluitingen weer af met de beschermkap.

- Als de motor niet start, koppelt u het snelstartsysteem ook los. Wacht ongeveer 5 minuten en voer vervolgens nogmaals een startproces uit.

- Als de motor na drie pogingen nog steeds niet start, moet de starthulp worden gestopt. Er is waarschijnlijk een defect in de autoaccu of een ander probleem. Laat het voertuig in dit geval door een gespecialiseerde werkplaats controleren.

LED-statusweergave in MOSFET-behuizing (8)

Weergave Betekenis
Groen knipperend Snelstartsysteem is gereed
Groen continu licht met signaaltoon Startmodus is geactiveerd
Rood continue licht Aansluiting mislukt.	Controleer alle contacten

Powerbankfunctie

• Het snelstartsysteem heeft één USB-laaduitgang. Hier kunnen elektronische kleinverbruikers mobiel worden opgeladen.
• De USB-uitgang is tegen overbelasting beveiligd.
• USB-oplaadaansluiting (6) „Uitgang“: 5 V/DC max. 2,1 A
• Druk op de oplaadstatusindicator (1) om de powerbank-functie te activeren. De oplaaduitgang wordt vrijgegeven.
• Sluit de op te laden apparaten (oplaadkabel niet inbegrepen) aan op de USB-oplaadaansluiting (6). De meegeleverde MicroUSB-kabel voor het snelstartsysteem kan ook worden gebruikt voor apparaten met een Micro-USB-aansluiting.
• Als de powerbank-functie niet nodig is, dan verwijdert u de laadkabel van het apparaat.

De powerbank-uitgang is beveiligd tegen overbelasting en wordt uitgeschakeld in geval van overbelasting. Als de uitgang door het systeem wordt uitgeschakeld, dan verwijdert u de oplaadkabel van het apparaat. Wacht ongeveer 30 seconden. Daarna kan de uitgang opnieuw worden geactiveerd.

LED-lichtfunctie

Het snelstartsysteem heeft één LED-lamp.

Houd, om de lichtfunctie te activeren, de knop voor het LED-lampje (1) ongeveer 3 seconden ingedrukt. De lamp wordt continue ingeschakeld. Elke extra korte druk schakelt de lichtmodus een stap verder. Continu licht -> SOS-signaal -> Stroboscooplicht -> Uit.

Houd de knop (1) gedurende ongeveer 3 seconden ingedrukt om de lichtfunctie vanuit elke modus uit te schakelen. Als de lichtfunctie niet nodig is, dan schakelt u deze uit.

Kijk niet rechtstreeks in de lichtbron. De heldere LED-lichtbron verblindt de ogen en kan op korte termijn problemen met het gezichtsvermogen veroorzaken.

Verwijdering

Gebruikte elektrische en elektronische apparaten zijn recycleerbaar en mogen niet met het huisafval worden weggegooid. Voer het product aan het einde van zijn levensduur volgens de geldende wettelijke bepalingen af.

Verwijdering van lege accu's

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en accu's in te leveren; verwijdering via het huisvuil is niet toegestaan.

Schadelijke batterijen/accu's zijn van de volgende pictogrammen voorzien, die attent maken op het afvoerverbod via het huisvuil. De aanduidingen voor de zware metalen die het betreft zijn: Cd=cadmium, Hg=kwik, Pb=lood (aanduiding wordt op de batterijen/accu's vermeld, bijv. onder het links afgebeelde vuilnisbakpictogram). U kunt verbruikte batterijen/accu's gratis bij de verzamelpunten van uw gemeente, onze filialen of overal waar batterijen/accu's worden verkocht, afgeven.

Zo vervult u uw wettelijke verplichtingen en draagt u bij tot de bescherming van het milieu.

Technische gegevens

Voertuig-boordspanning ....12 V/DC

Li-Ion-accucapaciteit....7200 mAh, 14,8 V (26,64 Wh)

Startstroom (piekwaarde) 300 A (600 A)

Geschikt voor motorafmetingen

(cilinderinhoud)......Benzinemotor tot 4,0 liter Dieselmotor tot 2,5 liter

USB-powerbank (uitgang) "Output"....5 V/DC max. 2,1 A

Oplaadfunctie (ingang) "Input"......Micro-USB: 5 V/DC 1,5 A

Oplaadtijd Li-Ion 100% ca. 6 u

Bedrijfstemperatuur ...... -20 tot +60 °C

Opslagtemperatuur....0 tot 45 °C

Lange startkabel......ca. 45 cm

Productafmetingen (L x B x H)....140 x 85 x 27 mm
