Caractéristique	Détails
Type de produit	Chargeur de batterie
Capacité de charge	600A
Tension d'entrée	220-240V AC
Tension de sortie	12V DC
Compatibilité des batteries	Plomb-acide, AGM, Gel
Mode de charge	Charge automatique avec protection contre la surcharge
Indicateur de charge	LED pour l'état de charge
Poids	Environ 1,5 kg
Dimensions	200 x 150 x 80 mm
Utilisation	Idéal pour charger des batteries de voiture et autres véhicules
Maintenance	Vérifier régulièrement les câbles et les connexions
Sécurité	Protection contre les courts-circuits et la surcharge
Garantie	2 ans
Informations supplémentaires	Manuel d'utilisation inclus

FOIRE AUX QUESTIONS - Quick Start System 600A VOLTCRAFT

Comment brancher le VOLTCRAFT Quick Start System 600A ?

Pour brancher le VOLTCRAFT Quick Start System 600A, connectez d'abord le câble positif (rouge) à la borne positive de la batterie, puis connectez le câble négatif (noir) à la borne négative de la batterie. Assurez-vous que le chargeur est hors tension avant de faire ces connexions.

Que faire si le chargeur ne s'allume pas ?

Vérifiez d'abord si le chargeur est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état. Si le problème persiste, il peut être nécessaire de contacter le service client.

Comment savoir si ma batterie est complètement chargée ?

Le VOLTCRAFT Quick Start System 600A est doté d'un indicateur LED qui vous informe de l'état de la charge. Un voyant vert indique que la batterie est complètement chargée, tandis qu'un voyant rouge signifie qu'elle est encore en cours de chargement.

Le chargeur peut-il être utilisé par temps humide ?

Non, il est recommandé de ne pas utiliser le VOLTCRAFT Quick Start System 600A par temps humide ou dans des environnements mouillés, car cela pourrait endommager le chargeur et présenter un risque de choc électrique.

Comment entretenir le VOLTCRAFT Quick Start System 600A ?

Pour entretenir votre chargeur, gardez-le propre et sec. Évitez d'exposer le chargeur à des températures extrêmes et vérifiez régulièrement que les câbles ne présentent pas de signes d'usure ou de dommage.

Que faire si l'indicateur de charge clignote ?

Un indicateur de charge clignotant peut indiquer une erreur de connexion ou un problème avec la batterie. Vérifiez les connexions et assurez-vous que la batterie est en bon état. Si le problème persiste, consultez le manuel d'utilisation ou contactez le service client.

Puis-je utiliser le chargeur pour toutes les types de batteries ?

Le VOLTCRAFT Quick Start System 600A est conçu pour charger des batteries au plomb-acide et des batteries AGM. Ne l'utilisez pas avec des batteries lithium-ion ou d'autres types de batteries non compatibles.

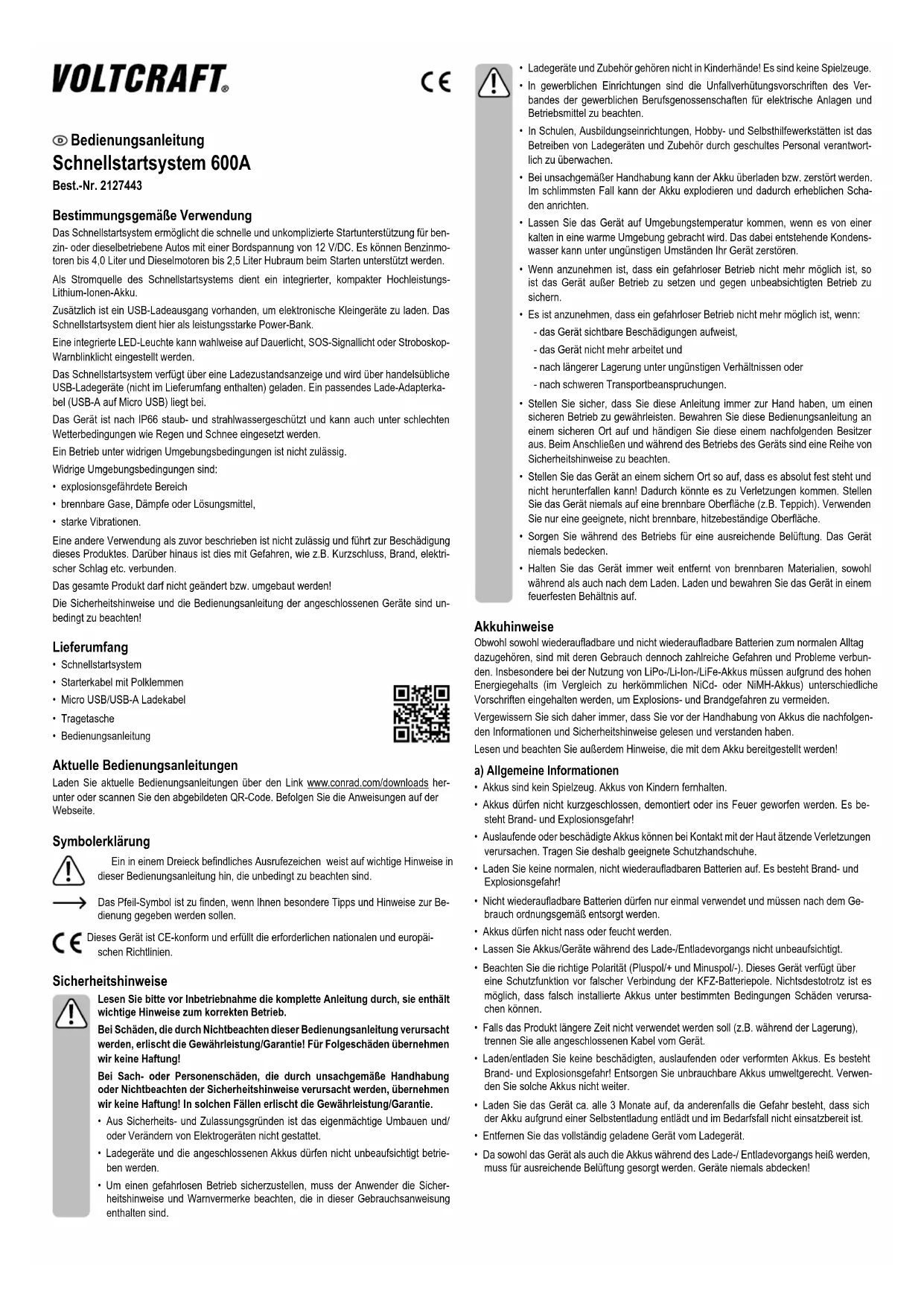

MODE D'EMPLOI Quick Start System 600A VOLTCRAFT

• Dans les installations industrielles, il convient d‘observer les directives en matière de prévention des accidents relatives aux installations et aux matériels électriques prescrites par les associations professionnelles.

• Dans les écoles, centres de formation, ateliers de loisirs et de réinsertion, l’utilisation du chargeur et des accessoires doit être surveillée par un personnel formé et responsable.

• Une mauvaise manipulation peut entraîner une surcharge de l’accumulateur ou l’endommager. Dans le pire des cas, l’accumulateur peut exploser et ainsi causer des dommages considérables.

• Laissez l’appareil atteindre la température ambiante après son passage d’un environnement froid à un environnement chaud. Dans des circonstances défa- vorables, l‘eau de condensation qui en résulte peut endommager votre appareil.

• Lorsqu’un fonctionnement sans risque de l’appareil n’est plus assuré, mettez-le hors service et assurez-vous qu’il ne pourra pas être remis involontairement sous tension.

• Nous pouvons supposer qu’une utilisation sans danger n’est plus possible si : - l’appareil présente des dommages visibles, - l’appareil ne fonctionne plus et - a été stocké durant une période prolongée dans des conditions défavorables ou - a subi de sévères contraintes liées au transport.

• Assurez-vous d’avoir toujours ce mode d’emploi à portée de main an de garantir un fonctionnement sûr. Conservez ce mode d’emploi dans un endroit sûr et trans- mettez au prochain utilisateur de l‘appareil. Une série de consignes de sécurité sont à respecter lors du raccordement et du fonctionnement de l’appareil.

• Placez l’appareil sur un endroit sûr de sorte qu’il soit absolument stable et ne puis- se pas tomber ! Une chute pourrait entrainer des blessures corporelles. Ne placez jamais l‘appareil sur une surface inammable (un tapis par exemple). Posez-le uniquement sur une surface adaptée, ininammable et thermorésistante.

• Veillez, lors du fonctionnement, à ce que l’aération soit sufsante. Ne recouvrez jamais l‘appareil.

• Gardez l’appareil toujours à l’abri de matériaux inammables aussi bien pendant qu’après la charge. Chargez et conservez l‘appareil dans un cadre ignifugé. Mises en garde concernant l’accumulateur Bien que les piles rechargeables ou non rechargeables soient monnaie courante, de nombreux dangers et problèmes sont liés à leur utilisation. Lors de l’utilisation des accumulateurs de type LiPo-/Li-Ion-/LiFe en particulier, des réglementations différentes doivent être respectées en raison de leur contenu énergétique élevé (par rapport aux accumulateurs NiCd ou NiMH classiques) an d‘éviter les risques d‘explosion et d‘incendie. Pour ce faire, assurez-vous toujours, avant toute manipulation des accumulateurs, que vous avez lu et compris les instructions et consignes de sécurité y afférentes. En outre, lisez et respectez les consignes prévues pour l’accumulateur ! a) Généralités

• Les accumulateurs ne sont pas des jouets. Gardez les accumulateurs hors de portée des enfants.

• Ne court-circuitez pas les accumulateurs, ne les démontez pas et ne les jetez pas dans le feu. Risque d’incendie et d’explosion !

• Les accumulateurs usés ou endommagés peuvent, en cas de contact avec la peau, pro- voquer des blessures. Raison pour laquelle vous devez porter des gangs de protection appropriés.

• Ne chargez pas les piles classiques non-rechargeables. Risque d’incendie et d’explosion !

• Les piles non-rechargeables ne s’utilisent qu’une seule fois et doivent être éliminées conve- nablement après usage.

• Les accumulateurs ne doivent être ni mouillés, ni humides.

• Ne laissez pas les accumulateurs/appareils sans surveillance lors du processus de charge/ décharge.

• Respectez la polarité (Plus/+ et Moins/-). Cet appareil dispose d’une fonction de protection contre l’inversion de polarité de la batterie du véhicule. Néanmoins, il est possible qu’une inversion de polarité puisse, sous certaines conditions, provoquer des dommages.

• Si vous n’utilisez pas le produit pendant une longue période (par exemple lors du range- ment), débranchez tous les câbles raccordés à l’appareil.

• Ne chargez/déchargez pas d’accumulateurs endommagés, usés ou déformés. Risque d’incendie et d’explosion ! Éliminez les accumulateurs inutilisables conformément aux nor- mes environnementales. Ne continuez pas d’utiliser de tels accumulateurs.

• Chargez l’appareil env. tous les 3 mois pour éviter que l’accumulateur ne se décharge com- plètement et ne soit pas opérationnelle en cas de besoin.

• Une fois l‘appareil complètement rechargé, débranchez-le du chargeur.

• Étant donné que l‘appareil et l’accumulateur chauffent pendant le processus de charge/ décharge, placez-les dans une pièce sufsamment aérée. Ne couvrez jamais les appareils ! Mode d‘emploi Système de démarrage rapide de 600 A N° de commande 2127443 Utilisation conforme Le système de démarrage rapide sert à l’assistance au démarrage rapide et facile des voitures diesel ou à essence au moyen d’une tension de bord de 12 V/CC. Il permet l’assistance au démarrage des moteurs à essence et diesel de cylindrées atteignant respectivement 4,0 litres et 2,5 litres. Un accumulateur lithium-ion haute performance intégré et compact sert de source d’alimentation en énergie du système de démarrage rapide. De plus, il est doté d’une sortie de charge USB pour la charge de petits appareils électroniques. Le système de démarrage rapide sert ici de Powerbank performant. Un voyant LED intégré peut être réglé librement sur éclairage continu, signal SOS ou feu stro- boscopique. Le système de démarrage rapide dispose d‘un indicateur d’état de charge et se charge au moyen d‘un chargeur USB standard (non fourni). Un câble adaptateur de charge compatible (USB-A vers micro-USB) est fourni. L’appareil est doté d’une protection IP66 contre la poussière et les projections d’eau et peut également s’utiliser dans de mauvaises conditions météorologiques, notamment la pluie et la neige. Toute utilisation dans des conditions ambiantes défavorables est interdite. Les conditions ambiantes défavorables renvoient par exemple à la présence :

• d’atmosphère explosive ;

• gaz, vapeurs ou solvants inammables ;

• de fortes vibrations. Toute utilisation autre que celle décrite ci-dessus est interdite et peut provoquer des dommages au produit. De plus, plusieurs risques tels que les courts-circuits, les incendies, l’électrocution, etc. peuvent y être associés. Le produit dans son ensemble ne doit pas être modié ni transformé ! Les consignes de sécurité et le manuel d‘utilisation doivent impérativement être respectés ! Contenu de l’emballage

• Système de démarrage rapide

• Câbles de démarrage avec bornes

• Mode d‘emploi Mode d’emploi actualisé Téléchargez les modes d’emploi actualisés via le lien www.conrad.com/downloads ou scannez le Code QR illustré. Suivez les instructions disponibles sur le site Internet. Explications des symboles Dans ce mode d’emploi, le symbole avec le point d‘exclamation dans un triangle indique des instructions importantes qui doivent être respectées. L’icône de èche précède les conseils et remarques spéciques à l’utilisation. Cet appareil est conforme à la directive CE ainsi qu‘aux directives nationales et européennes requises. Consignes de sécurité Veuillez lire intégralement ce mode d’emploi avant la mise en service ; il contient des instructions importantes relatives au bon fonctionnement du produit. Tout dommage résultant du non-respect de ce manuel d’utilisation entraîne l’annulation de la garantie ! Nous déclinons toute responsabilité pour les dommages qui en découlent ! Nous déclinons toute responsabilité pour d’éventuels dommages matériels ou blessures corporelles dus à une manipulation incorrecte ou au non-respect des consignes de sécurité. Dans de tels cas, la responsabilité/garantie prend

• Pour des raisons de sécurité et d’homologation, toute transformation et/ou modi- cation arbitraire des appareils électriques est interdite.

• Les chargeurs et accumulateurs raccordés ne doivent pas fonctionner sans sur- veillance.

• An d’assurer un fonctionnement sans risque, l’utilisateur est tenu d’observer les consignes de sécurité et les avertissements gurant dans ce mode d’emploi.b) Informations supplémentaires relatives aux accumulateurs au lithium

• Les accumulateurs Li-Ion intégrés à cet appareil requièrent une attention particulière pen- dant le processus de charge/décharge ainsi que lors de l’utilisation et de la manipulation.

• Ne détruisez ou n’abîmez jamais l’accumulateur, ne le laissez pas tomber et ne le per- cez pas avec des objets. Protégez l’accumulateur des contraintes mécaniques. Risque d’incendie et d’explosion !

• Veillez à ce que l’accumulateur ne surchauffe pas pendant l’utilisation, la charge, la dé- charge, le transport ou le rangement. Ne posez pas l’appareil à proximité des sources de chaleur et protégez-le du rayonnement solaire direct. Toute surchauffe de l’appareil entraîne un risque d’incendie et d’explosion !

• La température de l’appareil ne doit pas dépasser +60 °C.

• Si l’appareil est endommagé, ou la coque externe est gonée/enée, ne l’utilisez plus. Ne le chargez pas non plus. Risque d’incendie et d’explosion ! Désignation des pièces détachées

START ERR 1 Touches d‘indicateur d’état de charge et d’activation de l’éclairage LED ainsi que de la fonction Powerbank 2 Indicateur d’état de charge 3 Couvercle de protection 4 Voyant à LED 5 Entrée de charge micro-USB « Input » 6 Sortie de charge USB « Output » 7 Raccord à code mécanique pour le câble de démarrage 8 Boîtier MOSFET équipé d‘un indicateur d’état à LED pour l’application de démarrage 9 Connecteur à code mécanique pour le système de démarrage rapide 10 Bornes (rouge +, noir -) Mise en service et charge

• Le système de démarrage rapide doit être complètement chargé avant d’être utilisé.

• Pour la charge, il est recommandé d’utiliser des chargeurs rapides USB dotés d‘un courant de charge d’au moins 1 A. Un courant de sortie de charge d’au moins 1,5 A est également recommandé an de réduire le temps de charge.

• Connectez le chargeur USB (non fourni) au câble adaptateur de charge fourni.

• Insérez le câble micro-USB dans la prise de charge micro-USB « Input » (5).

• Une fois que le chargeur USB génère un courant de charge sufsant, les LED de l‘indicateur d’état de charge (2) clignotent successivement pour indiquer que la charge est en court.

• Si les 4 LED de l’indicateur d’état de charge s’allument simultanément ou en permanence, alors la charge est terminée.

• Retirez le câble de charge du système de démarrage.

• Appuyez brièvement sur la touche d’activation (1) pour afcher l’état de charge actuel. Afchage Signication 4 LED Le système de démarrage est complètement chargé et prêt à l’emploi sans aucune restriction. 3 LED Le système de démarrage est chargé à 75% et prêt à l’emploi sans aucune restriction. 2 LED Le système de démarrage est chargé à 50%. Il ne peut s'utiliser que comme Powerbank ou lampe à LED. 1 LED Le système de démarrage est chargé à 25%. Il ne peut s'utiliser que comme Powerbank ou lampe à LED. 0 LED Le système de démarrage n’est pas prêt à l’emploi et doit être chargé. Utilisation a) Fonction d‘aide au démarrage Le système de démarrage rapide peut aider au démarrage d‘un moteur dont la batterie de démarrage est faible. Un courant très élevé est nécessaire au démarrage. Le système de dé- marrage rapide émet plusieurs impulsions électriques fortes pendant la phase de démarrage. Ces dernières sufsent généralement pour prendre en charge une batterie faible. Ne court-circuitez jamais les deux bornes. Cela pourrait décharger le système de démarrage rapide et endommager l’accumulateur. Pour le démarrage, procédez comme suit :

• Vériez l’état de charge du système de démarrage rapide. Au moins 3 LED doivent s‘allumer lors de l’assistance au démarrage. Si moins de 3 LED s’allument, le système de démarrage rapide doit être chargé au préalable.

• Ouvrez le couvercle de protection (3) du système de démarrage rapide.

• Connectez la che (9) du câble de démarrage au port du câble de démarrage (7). La che comporte un code mécanique et doit être raccordée en respectant la polarité. Assurez-vous que le contact est xe et able.

• L’indicateur d’état à LED vert du boîtier MOSFET se met à clignoter.

• Connectez la borne rouge (10) au pôle positif (+) et la borne noire (10), au pôle négatif (-) de la batterie du véhicule. Veillez à assurer un contact approprié. Tournez les borniers dans un sens, puis dans l’autre pour briser les éventuelles couches d’oxyde sur les pôles.

• Une fois le contact établi, la LED verte s’allume en permanence au bout de quelques secon- des et un bref signal sonore retentit. Vous disposez à présent de 30 secondes pour démarrer votre véhicule. Le système de démarrage rapide émet plusieurs impulsions électriques pen- dant le démarrage. Elles devraient sufre au démarrage du moteur.

• Si le moteur démarre, déconnectez le système de démarrage rapide et retirez le câble de démarrage du système en question. Fermez de nouveau les raccords au moyen du couver- cle de protection.

• Si le moteur ne démarre pas, déconnectez le système de démarrage rapide. Patientez env. 5 minutes, puis redémarrez.

• Si le moteur ne démarre toujours pas après trois tentatives, interrompez l’aide au démarra- ge. La batterie du véhicule est probablement défectueuse ou présente un autre problème. Dans ce cas, faites contrôler le véhicule par un atelier spécialisé. Indicateur d’état à LED du boîtier MOSFET (8) Afchage Signication Clignote en vert Le système de démarrage rapide est prêt S'allume en vert xe avec signal sonore Le mode démarrage est activé S'allume en rouge xe Erreur de connexion. Veuillez vérier tous les branchementsCeci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photocopie, microlm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimpri- mer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse. © Copyright 2021 by Conrad Electronic SE. 2127443_V2_0321_02_VTP_m_fr Fonction Powerbank

• Le système de démarrage rapide dispose d’une sortie de charge USB. Elle permet de char- ger de petits appareils électroniques mobiles.

• La sortie USB dispose d’une protection contre les surcharges.

• Prise de charge USB (6) « Output » : 5 V/CC, max. 2,1 A

• Pour activer la fonction Powerbank, appuyez sur la touche de l’indicateur d’état de charge (1). La sortie de charge est libérée.

• Connectez les appareils à charger (câble de charge non fourni) à la prise de charge USB (6). Le câble micro-USB fourni pour le système de démarrage rapide peut également être utilisé sur des appareils équipés d’un port micro USB.

• Si la fonction Powerbank n’est pas nécessaire, débranchez le câble de charge de l’appareil. La sortie Powerbank est équipée d’une protection contre les surcharges et se dé- sactive le cas échéant. Si la sortie du système est désactivée, débranchez le câble de charge de l’appareil. Patientez env. 30 secondes. La sortie peut ensuite être réactivée. Fonction d‘éclairage LED Le système de démarrage rapide est équipé d’une lampe à LED. Pour activer la fonction d’éclairage, maintenez la touche du voyant à LED (1) enfoncée pendant env. 3 secondes. La lampe s’allume de manière xe. Chaque pression brève exercée modie le mode d’éclairage. Éclairage continu-> Signal SOS -> Feu stroboscopique -> Désactivation. Pour désactiver la fonction d’éclairage de n’importe quel mode, maintenez la touche du vo- yant à LED (1) enfoncée pendant env. 3 secondes. Si la fonction d’éclairage n’est pas utile, désactivez-la. Évitez tout contact visuel direct avec la source lumineuse. La source lumineuse à LED éblouirait les yeux, ce qui pourrait engendrer des problèmes de vue tempo- raires. Élimination des déchets Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec des ordures ménagères. En n de vie, éliminez l’appareil conformé- ment aux dispositions légales en vigueur. Elimination des accumulateurs usagés Le consommateur nal est légalement tenu de rapporter toutes les piles/batteries usagées (ordonnance relative à l’élimination des piles/batteries usagées) ; il est interdit de les jeter dans les ordures ménagères ! Les piles/piles rechargeables contenant des substances nocives sont marquées par les symboles indiqués ci-contre qui signalent l‘interdiction de les jeter dans une poubelle ordinaire. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (L‘indication se trouve sur la pile normale/re- chargeable, par ex. sous le symbole de la poubelle dessiné à gauche). Vous pouvez rapporter gratuitement vos piles/accumulateurs usagées aux centres de récupéra- tion de votre commune, à nos succursales ou à tous les points de vente de piles/ accumulateurs. Vous respectez ainsi les ordonnances légales et contribuez à la protection de l’environnement. Données techniques Tension de bord de véhicule ........................12 V/CC Capacité de l’accumulateur Li-Ion ............... 7 200 mAh, 14,8 V (26,64 Wh) Courant de démarrage (valeur de crête) ..... 300 A (600 A) Adapté aux tailles de moteur (cylindrée) suivantes ..................................................... Moteur à essence de jusqu‘à 4,0 litres Moteur diesel de jusqu’à 2,5 litres Powerbank USB (sortie) « Output » ............ 5 V/CC, 2,1 A max. Fonction de charge (entrée) « Input » ......... micro-USB : 5 V/CC, 1,5 A Temps de charge complète de l’accumulateur Li-Ion ................................... env. 6 h Indicateur d’état de charge .......................... 4 LED (25 %, 50 %, 75 %, 100 %) Indice de protection ..................................... I P66 (étanche à la poussière et aux projections d’eau) Température de fonctionnement ..................-20 à +60 °C Température de stockage ............................ 0 à 45 °C Longueur du câble de démarrage ............... env. 45 cm Dimensions du produit (L x l x h) ................. 140 x 85 x 27 mm Poids ............................................................ env. 320 g• Oplader en accessoires horen niet in kinderhanden! Het is geen speelgoed!
