GEBRUIKSAANWIJZING ECO 27.0-3-S Fronius

NL Bedieningshandleiding

Inhaltsverzeichnis

Verklaring veiligheidsaanwijzingen.125

Algemeen.125

Om-ge-vings-con-di-ties 126

Gekwalificeerd personeel 126

Informatie over de geluidsemissie 126

EMV-maatregelen.127

Gegevensbescherming.127

Auteursrecht 127.

Compatibility van systeemcomponenten.127

Algemeen.128

Apparaatconcept 128

Beoogd gebruik.129

Waarschuwingen op het apparatus 129

Stringzekeringen 130

Criteria voor de juiste keuze van stringzekeringen 131

Datacommunicatie en Fronius Solar Net

Fronius Solar Net en gevevensverbinding 133

Datacommunicatiegedeelte 133

Beschrijving van de LED 'Fronius Solar Net' 134

Voorbeeld 135

Info over multifunctionele stroominterface 136

Dynamische vermogensreductie via omvormer 137

Fronius Datamanager 2.0.

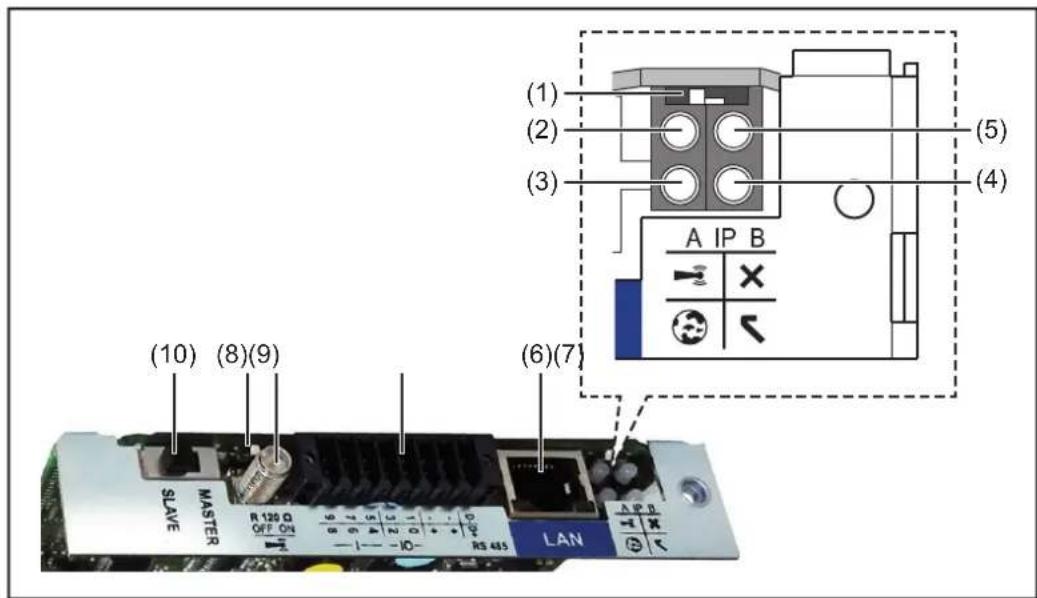

Bedieningselementen, aansluitingen en afleesfuncties van Fronius Datamanager 2.0

Fronius Datamanager tijdens de nuit of bij onvoldoenbe beschikbare DC-spanning

Eerste gebruik 141

Meer informatatie over Fronius Datamanager 2.0 143

Bedieningselementen en aanduidingen

Bedieningselementen en aanduidingen 144

Display 145

Navigatie op menuniveau

Displayverlichting activeren 146

Automatisch deactiveren van de displayverlichting / Overschakelenaar de afleesmodus 146

NU

Menuniveau oproepen 146

In de menuoptie NU weergegeven waarden 147

In de menuoptie LOG weergegeven waarden 147

De menuoptie SETUP

Voorkeursinstelling 149

Software-updates 149

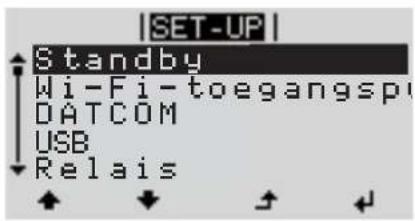

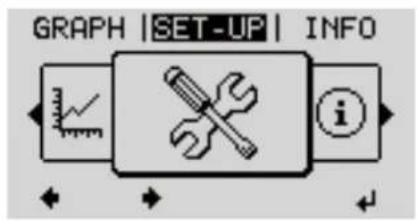

Navigeren in de menu-optie SETUP 149

Menurecord instellen algemeen 150

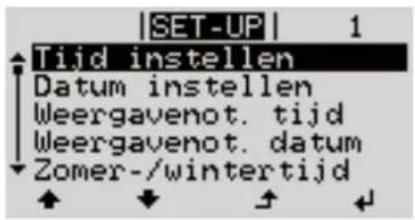

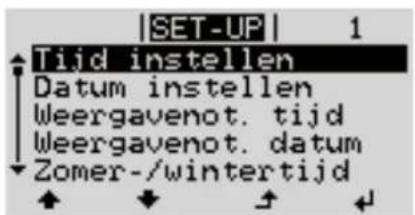

Toepassingsvoorbeeld: Tijd instellen 150

Menuoptions in het Setup menu

Stand-by

DATCOM 152

USB 153

Relais (spanningsvrij schakelcontact) 154

Energy Manager(in menu-optie Relais) 156

Tijd / datum 157

Display-installingen 157

Energieopbrengst.159

Ventilatoren 159

De menuoptie INFO 160

Meetwaarden 160

Status vermog.mod. 160

Netstatus 160

Apparaatinformationie 160

Versie 161

Toetsenblokkering in- en uitschakelen.162.

Algemeen 162

Toetsenblokkering in- en uitschakelen.162.

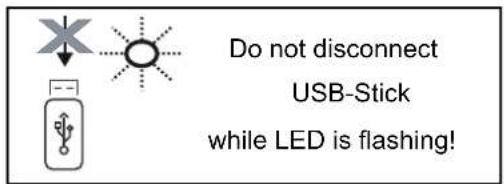

USB-stick als数据分析 en voor hetactualiseren van de invertersoftware.163

USB-stick als datalogger 163

Passende USB-sticks 163

USB-stick voor het bijwerken van de invertersoftware 164

USB-stick verwijderen 164

Het Basic-menu 165

Het Basic-menu openen 165

De Basic-menurecords 165

Installingen bij ingebouwde optie "DC SPD" 167.

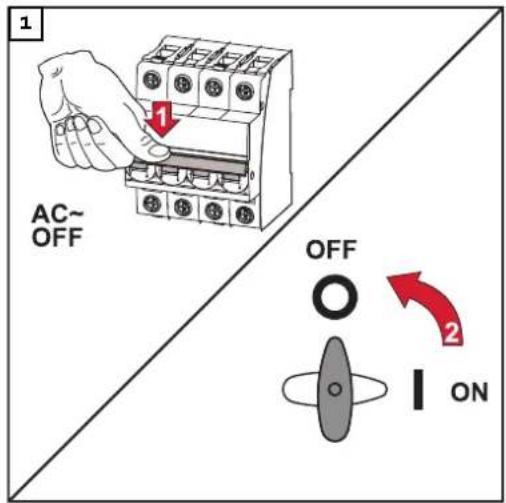

De inverter spanningsloos make en weer inschakelen 168.

Inverter stroomloos schakelen 168

Statusdiagnose en storingen opheffen 169

Weergave van statuses 169

Vollediguitvallen van het display 169

Statuscodes in de e-Manual 169

Klantenservice 169

Exploitation in omgevingen met een sterke stofontwikkeling 169

Algemene geveens en veiligheidsvoorzieningen Fronius Symo 3.0-3 - 20.0-3, Fronius Eco 170

25.0-3 - 27.0-3

WLAN 177

Verklaring van de voetnote 178

Geintegreerde DC-scheidingsschakelaar Fronius Symo 3.0 - 8.2 178

Geintegreerde DC-scheidingsschakelaar Fronius Symo 10.0 - 12.5 179

Geintegreerde DC-scheidingsschakelaar Fronius Symo 15.0 - 20.0, Fronius Eco 179

Aangehouden normen en richtlijnen 180

Garantiebepalingen en verwijdering 181

Fronius-fabrieksgarantie 181

Verwijdering 181

Veiligheidsvoorschriften

Verklaring veiligheidsaanwijzinen

WAARSCHUWING!

Duidt op een onmiddelijk dreigend gevaar.

Wanneer dit gevaar Niet worden vermeden, heeft dit de dood of zwaar lichamelijk letsel tot gevolg.

GEVAAR!

Duidt op een möglichke gevaarlijke situatie.

Wanner dere situatie nicht wordt vermeden, kan dit de dood of zwaar lichamelijk letsel tot gevolg hebben.

VOORZICHTIG!

Duidt op een situation die möglich schade tot gevolg kan hebben.

Wanner deze situatie nicht worden, kan dit lichte of geringe verwondingen evenals materiele schade tot gevolg hebben.

OPMERKING!

Duidt op de möglichkeid van minder goede resultaten en mogelijk beschadiging van de apparatuur.

Algemeen Het apparaat is volgens de LASTe stand van de techniek conform de officièle veiligheidseisen vervaardigd. Onjuiste bediening of misbruik levert echter gevaar op voor

• het leven van de gebruiker of dat van derden;
• het apparaat en andere bezittingen van de gebruiker.

Alle Personen die met inbedrijfname, onderhoud en reparatie van het apparaat te makeen hebben,要去en:

• beschikken over de juiste kwalificaties;
• kennis hebben over het omgaan met elektrische installations;
• deze bedieningshandleiding volledig lezen en exact opvolgen.

De bedieningshandleiding moet worden bewaard op deplaats waar het apparaat worden gebruikt. Naast de bedieningshandleiding moet bovendien de overkoepelende en lokale regelgeving ter Voorkoming van ongevallen en ter bescherming van het milieu worden nageleefd.

Alle aanwijzingen met betrekking tot veiligheid en gevaren op het apparatus:

• in leesbare toestand houden;
• nicht beschadigen;
• niedverwijderen;
• niedafdekken,afplakken ofoverschilderen.

De aansluitklemmen konnen hoge temperaturen bereiken.

	U mag uitsluitend met het apparaat werkken als alle verilgheidsvoorzieningen voll- edig operationeel+zijn. Zijn de verilgheidsvoorzieningen Niet volledig operationeel, dan levert dit potentieel gevaar op voor: - het leven van de gebruiker of dat van derden; - het apparaat en andere bezittingen van de gebruiker.
	Niet volledig operationele verilgheidsvoorzieningen moet u, voordat het apparaat wordt ingeschakeld, door een geauthoriseerd bedrijf lately herstellen.
	Omzeil verilgheidsvoorzieningen nooit en stel ze nooit buiten werkinq.
	Deplaatsen waar de aanwijzingen met betrekking tot verilgheid en gevaren op het apparaat+zijn aangebracht, vindt u in het hoofdstuk 'Algemeen' in de bedienings- handleiding van het apparaat.
	Storingen die de verilgheid in gevaar+kuren brengen, dienen vóor het inschake- len van het apparaat te worden verholpen.
	Het gaat immers om uw verilgheid!
Om-ge-vings- con-di-ties	Het gebruik of opslaan van het apparaat buiten het aangegeven bereik geldt nicht als beoogd gebruik. De fabrikant is Niet aansprakelijk voor hieruit voortvloeieende schade.
Gekwalificerd personael	De onderhoudsinformatie in deze bedieningshandleiding is uitsluitend bestemd voor gekwalificierde vakspecialisten. Een elektrische schok kan dodelijk+zijn. Vo- er geen andere handelingen uit dan de handelingen die in de documentationatie+zijn beschreiben. Dat geldt ook wonneer u voor dergelijkke werkzaamheden bent gek- walificerd.
	Alle kabels en leidingen要去en goed+zijn bevestigd, onbeschadigd en geisoleerd zijn, en een voldoende dikke Kern hebben. Loszittende verbindingen, door hette aangetaste of beschadigde kabels, evenals kabels en leidingen met een te dunne kern要去 u direct door een geauthoriseerd bedrijf lately herstellen.
	Onderhouds- en reparatiewerkzaamhedenMMCogen uitsluitend door een geauthor- seerd bedrijf worden uitgevoerd.
	Bij nicht-originele onderdelen is Niet gewaarborgd dat deze voldoende robuust en veilig+zijn geconstrueerd en geproduerd. Gebruik uitsluitend originele verran- gingsonderdelen (dit geldt ook voor genormeerde onderdelen).
	Breng zonder toestemming van de fabrikant geen wijzigingen aan het apparaat aan.
	Onderdelen die Niet in onberispelijke staat verkeren, dien u direct te verrangen.
Informatie over de geluidsemis- sie	Het maximale geluidsvermogens niveau van de inverter staat in de technische ge- gevens vermeld.
	De koeling van het apparaat worden m.b.v. een elektronische temperatuurregeling zo geluidsarm möglich verzorgd. Het geluidsniveau is afhankelijk van het gelever- de vermogen, de omgevingstemperatuur, de mate van verruiling van het appar- aat, enz.
	Voor dit apparaat kan geen werkplekspecifieke emissiewaarde worden gevegen, aangezien het daadwerkelijk geluidsniveau sterk afhankelijk is van de montage-

situation, de kwaliteit van het stroomnet, de omringende muren en de algemene omgevingseigenschappen.

EMV-maatregelen

In uitzonderlijke gevallen kan er, ondanks het naleven van de emissiegrenswaarden, spreke zichen van beinvloeding van het geeigende gebruiksgebied (bijvoorbeeld als zich op de installmentielocatie storingsgevoelige apparatuur bevindt of als de installmentielocatie is gelegen in de nabijheid van radio- of televisionentvangers). In dat geval is de gebruiker verplicht afdoende maatregelen te treffen om de storing op te heffen.

Gegevensbescherming

De gebruiker is zelf verantwoordelijk voor het beveiligden van gegevens die afwijken van de fabrieksinstellungen. Voor schade die ontstaat door gewiste persoonlijke instelleningen is de fabrikant Niet aansprakelijk.

Auteursrecht Het auteursrecht op deze handleiding berust bij de fabrikant.

Tekst en afbeeldingen komen overeen met de stand van de techniek bij het ter perse goan. Wijzigingen voorbehouden. Aan de inhoud van deze handleiding kan de gebruiker geen rechten ontlenen. Hebt u een voorstel tot verbetering? Ziet u een fouit in deze handleiding? Wij zich u dankbaar voor uw opmerkingen.

Compatibility van system-componenten

Alle ingebouwde componenten in de PV-installatie要去en compatibel zich en over de vereiste configuratiemogelijkheden beschikken. De ingebouwde componenten moot de werkking van de PV-installatie Niet beperken of negatif bevloeden.

VOORZICHTIG!

Risico door nicht-compatible of beperkt compatibile componenten in de PV-installatie.

Niet-compatible componenten kuren de werkking en/of functionaliteit van de PV-installatie beperken en/of negatief beinvloeden.

Er mogen alleen door de fabrikant goedgekeurde component in de PV-installatie worden geinstalleerd.
Voordat componenten worden geinstalleerd die nicht uitdrukkelijk zijn goedgekeur,要去erst bij de fabrikant navraag worden gedaan over de compatibilititeit van de betreffende componenten.

Algemeen

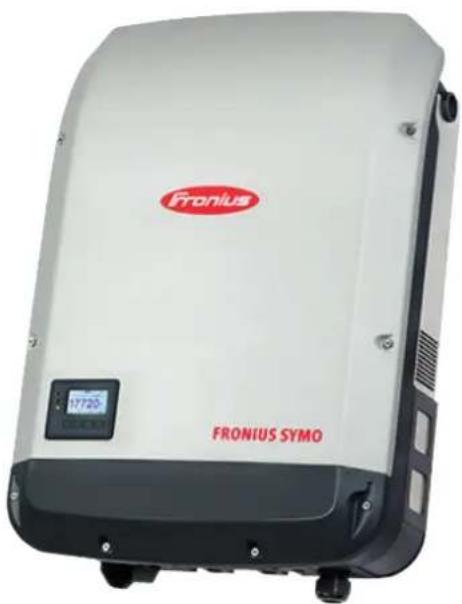

Apparaatconcept

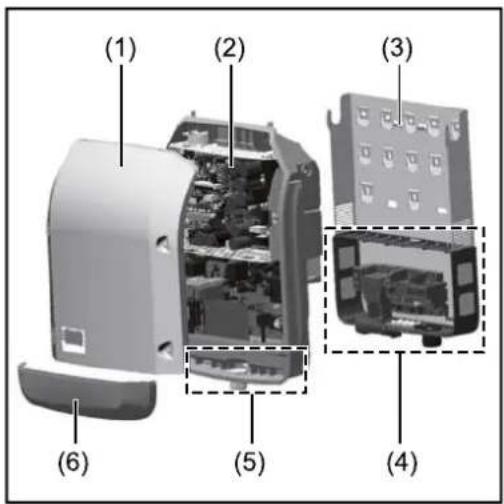

Constructie:

(1) Deksel
(2) Inverter
(3) Muursteun
(4) Aansluitpaneel incl. hoofdschakelaar gelijkstroom (DC)

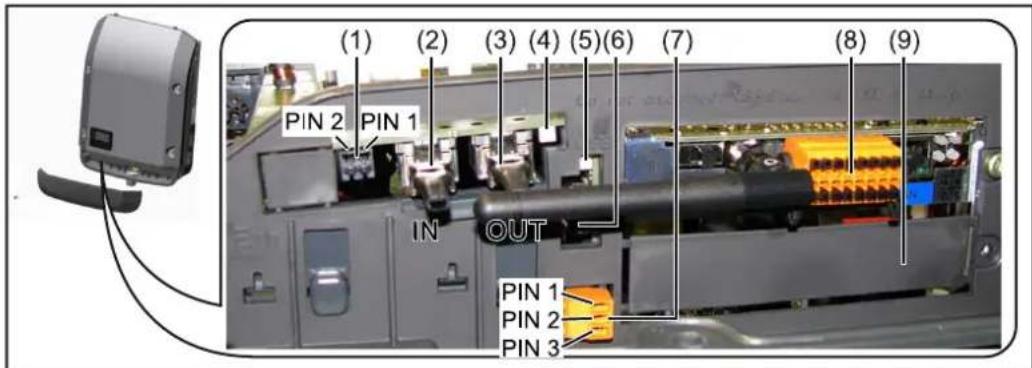

(5) Datacommunicatiegedeelte
(6) Deksel datacommunicatie

De inverter vormt de door de zonnepanelen opgewekte gelijkstroom om in wisselstroom. Deze wisselstroom wordt synchroon aan de netspanning aan het openbare elektriciteitsnet geleverd.

De inverter werden uitsluitend voor het gebruik in netgekoppelde PV-installaties ontwikkeld, het van het openbare stroomnetwork onafhankelijk opwekken van stroom is Niet möglich.

Door zijn constructie en+zijn wijze van werkken biédt de inverter bij de montage en in bedrijf een maximum aan verilgheid.

De inverter monitort automatisch het openbare elektriciteitsnet. Bij abnormale nettoestanden (bijvoorbeeld netuitschakeling, onderbreking enz.) schakelt de inverter onmiddelijk uit en worden de teruglevering aan het elektriciteitsnet onderbroken.

De netmonitoring vindt plaats door spanningsmonitoring, frequentiemonitoring en het monitoren van de eilandverhoudingen.

De inverter werkt volautomatisch. Zodra na zonsopgang voldoende energia van de zonnepanelen ter beschikking staat, begint de inverter met de elektriciteits-netmonitoring. Bij voldoende zonne-instraling start de inverter met de terugleveringsmodus.

De inverter werkdt waar bij zo dat het maximaal möglichke rendement door de zonnepanelen worden geleverd.

Zodra het energiaaanbod voor het terugleveren aan het elektriciteitsnet onvoldoende is, onderbreekt de inverter de verbinding tussen de vermogenselektronica en het stroomnetwork volledig en schakelt deze het bedrijfuit. Alle instellenen en opgeslagen gegevens blijven behonden.

Wanner de temperatuur van de inverter te hoog worden, verlaagt de inverter automatisch het huidige uitvoervermogen om zichzelf te beschermen.

Oorzaken voor een te hoge temperatuur konnen een hoge omgevingsttemperaatuur of een te geringe warmteafvoer zich (bijv. bij montage in schakelkasten zonder adequate warmteafvoer).

De Fronius Eco heeft geen interne omhoogconverter. Hierdoor zijn er beperkin-gen bij de zonnepaneel- en stringkeuze. De minimale DC-ingangsspanning (U_DC min) is afhankelijk van de netspanning. Voor de correcte toepassing staat hiervoor Archer een zeer geoptimaliseerd apparaat ter beschikking.

Beoogd gebruik De inverter is uitsluitend bestemd om de gelijkstroom van de zonnepanelen in wisselstroom om te zetten en deze aan het openbare elektriciteitsnet te leveren. Als gebruik Niet overeenkomstig de bedoeling geldt:

elk ander of afwijkend gebruik
- wijzigingen aan de inverter die Niet uitdrukkelijk door Fronius worden aanbevolen
- het inbouwen van onderdelen die nicht uitdukkelijk door Fronius worden aanbevolen of verkocht.

De fabrikant is nicht aansprakelijk voor de hieruit voortvloeende schade.
Aanspraak op garantie vervalt.

Tot het beoogde gebruik behoort ook:

• het volledig lezen en opvolgen van alle aanwijzingen, Zoals alle aanwijzingen m.b.t. de verilgheid en gevaren, die in de gebruiksaanwijzing en installmentiehandleiding zijn beschreiben
• de naleving van de onderhoudswerkzaamheden
  montage conform de installmentehandleiding

Bij het aanleggen van de PV-installatie erop letten dat alle componenten uitsluitend binnen hun toelaatbare werkgebied worden gebruikt.

Alle door de fabrikant van het zonnepaneel aanbevolen maarregelen voor een duurzaam behoud van de eigenschappen van het zonnepaneel要去en in acht worden genomen.

De bepalingen van de energiaaatschappij ten aanzien van de teruglevering en verbindismethoden要去en in acheit worden genomen.

Waarschuwingen op het apparaat

Op en de inverter bevinden zich waarschuwingen en veiligheidssymbolen. Deze waarschuwingen en veiligheidssymbolen mogen nicht worden verwijderd of overgeschilderd. De waarschuwingen en symbolen waarschuwen voor een verkeerde bediening die kan resulteren in ernstig letsel en zware materiele schade.

Fronius Symo

3.0-3-S / 3.7-3-S / 4.5-3-S
3.0-3-M/3.7-3-M/4.5-3-M
5.0-3-M/6.0-3-M/7.0-3-M
8.2-3-M

AUA

WARNING!

Veiligheidssymbolen:

Gevaar op ernstig lichamelijk letsel en zware materièle schade door een onjuiste bediening

De beschreiben functies pas gebruiken nadat de volgende documenten volledig+zijn gelezen en begrepen:

• deze gebruiksaanwijzing
• alle gebruiksaanwijzingen van de systemdecomponenten van de PV-installatie, in het bijzonder de veiligheidsvoorschriften

Gevaarlijke elektrische spanning

Ontlaadtijd van condensatoren afwachten!

Volgens de Europese richtig 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur, en de hiervan afgeleide nationale wetten,要去en afgedankte elektrische apparaten apart worden ingezameld en milieuvriendelijk worden verwerkt. Retourneer gebruikte apparaten aan uw handelaar of breng ze maar een erkend inzamelpunt in uw omgeving. Het negeren van deze EU-richtlijnen heeft möglich schadelijke effecten op het milieu en uw gezondheid!

Tekst van de waarschuwingen:

WAARSCHUWING!

Een elektrische schok kan dodelijk+zijn. Voor het openen van het apparaat ervoor zorgen dat de ingangszijde en de uitgangszaide van het apparaat spanningsvrij zichn. Ontlaadtijd van de condensatoren afwachten (5 minute).

Symbolen op het kenplaatje:

CE-aanduiding - geeft aan dat aan de geldende EU-richtlijnen en -verordeningen is voldaan.

UKCA-aanduiding - geeft aan dat aan de geldende richtlijnen en verordenen van het Verenigd Koninkrijk is voldaan.

WEEE-aanduiding - afgedankte elektrische en elektronische apparatuur moet conform Europese richtlijnen en nationale wetgeving geschaden worden ingezameld en op een milieuvriendelijk manier worden gerecycled.

RCM-aanduiding - conform de eisen van Australie en Nieuw-Zeeland gecontroleerd.

ICASA-aanduiding - conform de eisen van de Independent Communications Authority of South Africa gecontroleerd.

CMIM-aanduiding - conform de eisen van IMANOR voor invoervoorwaarden en de naleving van de Marokkaanse normen gecontrolererd.

Stringzekeringen

GEVAAR!

Een elektrische schok kan dodelijk zijn.

Gevaar door spanning op zekeringhoulders. De zekeringhoulders staan onder spanning wonneer op de DC-aansluiting van de inverter spanning aanwezig is, zichs als de DC-schakelaar uitgeschakeld is. Voor alle werkzaamheden aan de zekeringhoulder van de inverter要去 uervoortzorgen dat de DC-zijde spanningsvrij is.

Door het gebruik van stringzekeringen in de Fronius Eco worden zonnepanelen extra afgezekerd.

Doorslaggebend voor het afzekeren van de zonnepanelen is de kortsluitingsstroom I_SC en de waarde van de maximale seriële stringzekering (bijv. Maximum

(Series Fuse Rating) in het gevevensblad van het betreffende zonnepaneel.

De maximale stringzekering per aansluitklem bedraagt 20 A.

De maximale MPP-stroom (nominale stroom, bedrijfsstroom) I_max bedraagt 15 A per string.

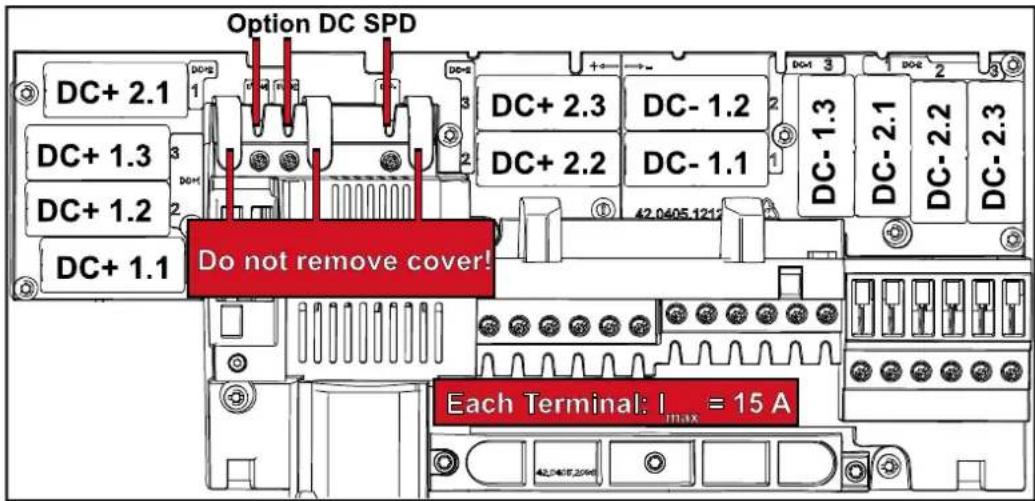

Om drie strings aan te sluiten, moet u de strings 1.1, 2.1 en 2.3 gebruiken.

Om vier strings aan te sluiten, moet u de strings 1.1, 1.2, 2.1 en 2.2 gebruiken.

Als de inverter worden gezruikt in combinatie met een externe stringverzamelbox, moet er een DC Connector Kit (artikelnummer: 4,251,015) gezruikt worden. In dit geval worden de zonnepanelen extern in de stringverzamelbox afgezekerd en要去en in de inverter de metalen pennen worden gezruikt.

De nationale bepalingen met betrekking tot afzekering要去en worden nageleefd. De uitvoerende elektrotechnicus is voor de juiste keuze van de stringzekeringen verantwoordelijk.

OPMERKINGI

Om brand te voorkomen, verrangt u defecte zekeringen alleen door neue gelsejkwaardige zekeringen.

De inverter worden optioneel met de volgende zekeringen geleverd:

• 6 stringzekeringen van 15 A op de ingang DC+ en 6 metalen pennen op de ingang DC-
  12 metalen pennen

Criteria voor de juiste keuze van stringzekeringen

Om te voorkomen dat de zekering in het normale bedrijf voortijdig worden geactiveerd, raden we aan om bij de afzekering van solarmodulestrings per afzonderlijke solarmodulestringe de volgende criteria in acht te nemen:

IN>1,5×ISC
- V_N > / = max. nullastspanning van de PV-generator
- Afmetingen van de zekeringen: Doorsnede 10 × 38 mm

I_ Nominale stroom van de zekering

I_SC Kortsluitingsstroom bij standardtestomstandigheden (STC) volgens het gevevensblad van de zonnepanelen

V_N Nominale spanning van de zekering

OPMERKING!

De nominale stroomwaarde van de zekering mag de op het gevevensblad van de zonnepanelenfabrikant aangegeven maximale afzekering Niet overschrijden.

Als er geen maximale afzekering is aangegeven,要去 u deze bij de fabrikant van het zonnepaneel opvragen.

Datacommunicatie en Fronius Solar Net

Fronius Solar Net en gevevensverbinding

Voor individuel gebruik van de systeemuitbreidingen is door Fronius het Solar Net ontwikkeld. Het Fronius Solar Net is een gegevensnetwork dat de koppeling van meertere inverters aan de systeemuitbreidingen möglichk maakt.

Het Fronius Solar Net is een bussystem met ringtopologie. Voor de communi-catie van een of meer op het Fronius Solar Net aangesloten inverters met een systeemuitbreiding is een geschikte kabel toereikend.

Om elke inverter eenduidig in het Fronius Solar Net te definiiren, moet aan de betreffende inverter eveneens een individuel nummer worden toegewezen. Toewijzen van een individuel nummer volgens paragraf 'De menuoptie SET-UP'.

Verschillende systemduitbreidingen worden door het Fronius Solar Net automatisch herkend.

Om:tussen meerdere identieke systeemuitbreidingen onsderscheid te kunnen make, moet op de systeemuitbreidingen een individuel nummer worden ingesteld.

Nadere informatatie over de afzonderlijke systemduitbreidingen staat in de overeenkomstige gebruiksaanwijzingen aangegeven of online op http:// www.fronius.com

Meer informatatie over de bekabeling van Fronius DATCOM-componenten vindt u onder:

http://www.fronius.com/QR-link/4204101938

Datacommunicaftegedeelte

Afhankelijk van de uitrusting kan de inverter met de Fronius Datamanager-insteekkaart (8) zijn uitgerust.

Ite m Product

(1) Schakelbare multifunctionale stroominterface. Zie de paragraaf 'Toelichting bij multifunctionale stroominterface' voormeer informatie

Voor de aansluiting op de multifunctionale stroominterface de 2-poligecontrasteker gebruiken die bij de inverter is meegeleverd.

(2) IN aansluiting Solar Net / Interface Protocol

OUT aansluiting Solar Net / Interface Protocol

In- en uitgang voor 'Fronius Solar Net' / Interface Protocol, voor de ver-binding met andere DATCOM-componenten (bijv. inverter, Fronius Sensor Box enz.)

Bij een koppeling van meerere DATCOM-componenten moet op elkervrije IN- of OUT-aansluiting van een DATCOM-component een eindstekerijken aangesloten. Bij inverters met Fronius Datamanager-insteekkaart worden 2 aflsuitstekkers bij de inverter meegeleverd.

(4) LED 'Fronius Solar Net' geeft aan of er voor het Solar Net voeding ter beschikking staat

(5) LED 'Data-overdracht' knippert bij toegang tot de USB-stick. Gedurende dezeijd mag deUSB-stick Niet worden verwijderd.

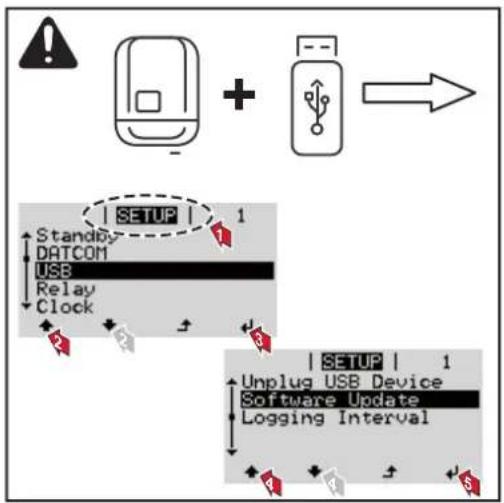

(6) USB A-bus voor het aansluiten van een USB-stick met maximale afmetingen van65 x 30 mm (2,6 x 2,1 inch) De USB-stick kan fungeren als datalogger voor de inverter waarop hij isaangesloten. De USB-stick worden nicht met de inverter meegeleverd.

(7) Spanningsvrij schakelcontact (relais) met contrastekker

max. 250 V AC / 4 A AC max. 30 V DC / 1 A DC max. 1,5 mm² (AWG 16) kabeldoorsnede

Pin 1 = sluitercontact (normaal open) Pin 2 = wortel (gemeenschappelijk) Pin 3 = openercontact (normaal gesloten)

Voor een meer gedetailleerde uitleg, zich de paragraaf 'Menupunten inhet Setup-menu / Relais'. Voor aansluiting op het spanningsvrije schakelcontact gebruikt u decontrastekker die bij de inverter is meegeleverd.

(8) Fronius Datamanager met WLAN-antenne of afdekking voor hetvak met optionele kaarten

(9) Deksel voorvak met optionele kaarten

Beschrijving van de LED 'Fronius Solar Net'

De LED 'Fronius Solar Net' brandt: Voeding voor de datacommunicatie binnen het Fronius Solar Net / Interface Protocol is in orde

De LED 'Fronius Solar Net' knippert om de 5 seconden kort:

Storing bij de datacommunicatie in het Fronius Solar Net

• Te hoge stroom (een stroom van >3 A, bijvoorbeeld veroorzaakt door kortsluiting in de Fronius Solar Net Ring)
• Te lage spanning (geen kortsluiting, de spanning in het Fronius Solar Net < 6,5 V, bijvoorbeeld als er in het Fronius Solar Net te veel DATCOM-componenten zijn en de voeding onvoldoende is)

In een dergelijk geval is een extra voeding van de Fronius DATCOM-componenten via een externe voedingseenheid (43,0001,1194) aan een van de Fronius DATCOM-componenten noodzakelijk.

Voor het vaststellen van een te lage spanning zo nodig ook andere Fronius DATCOM-componenten op storingen controleren.

Na uitschakeling vanwege een te hoge stroom of een te lage spanning tracht de inverter elke 5 seconden de stroomtoevoer maar het Fronius Solar Net waar te herstellen, zolang de storing nog bestaat.

Als de storing is verholpen, worden de stroomtoevoer maar het Fronius Solar Net binnen 5 seconden hersteld.

Voorbeeld Registratie en archivering van de omvormer- en sensordata met behulp van de Fronius Datamanager en de Fronius Sensor Box:

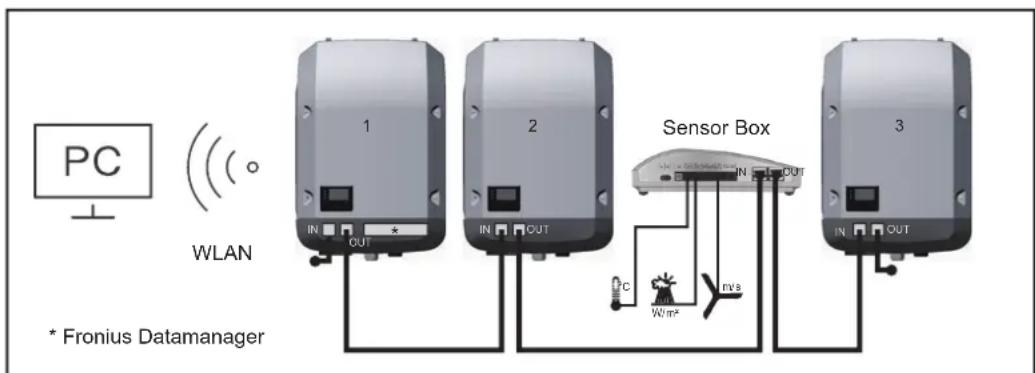

Datanetwerk met 3 omvormers en een Fronius Sensor Box:

• Omvormer 1 met Fronius Datamanager
• Omvormer 2 en 3 zonder Fronius Datamanager!

= eindstekker

De externe communicatie (Fronius Solar Net) vindt plaats door de omvormer via het datacommunicatiegedeelte. Het datacommunicatiegedeelte heeft twee RS 422-interfaces als in- en uitgang. De verbinding komt tot stand via RJ45-stekkers.

BELANGRIJK! Omdat de Fronius Datamanager als datalogger fungeert, mag ge- en andere datalogger in de Fronius Solar Net Ring aanwezig+zijn.

Per Fronius Solar Net Ring slechts een Fronius Datamanager!

Fronius Symo 3 - 10 kW: Alle overige Fronius Datamangersuitbouwen en het vrijevak met optionele kaarten met de bij Fronius optioneel verkrijgbare blindafdekking (42,0405,2020) afdekken of een omvormer zonder Fronius Datamanger gebruiken (light-versie).

Fronius Symo 10 - 20 kW, Fronius Eco: Alle overige Fronius Datamangersuitbouwen en het vrij vak met optionele kaarten door het verrangen van de afdekking (artikelnummer - 42,0405,2094) afdekken of een omvormer zonder Fronius Datamanger gebruiken (light-versie).

Info over multifunctionele stroominterface

Op de multifunctionele stroominterface können meerder schakelingvarianten worden aangesloten. Deze können weiter nicht tegelijkertijd worden bediend. Als er bijvoorbeeld een So-teller op de multifunctionele stroominterface is aangesloten, kan geen signaalcontact voor de overspanningsbeveiliging worden aangesloten (en omgekeerd).

Pin 1 = meetingang: max. 20 mA, 100 ohm meetweerstand (belasting)

Pin 2 = max. kortsluitingsstroom 15 mA, max. nullastspanning 16 V DC of GND

Schakelvariant 1: Signaalcontact voor overspanningsbeveiliging

De optie DC SPD (overspanningsbeveiliging) geeft afhankelijk van de instelling in het menu Basic (submenu Signaal ingang) een waarschuwing of een fout op het displayoor. Meer informatie over de optie DC SPD vindt u in de installmenthandleiding.

Schakelvariant 2: So-teller

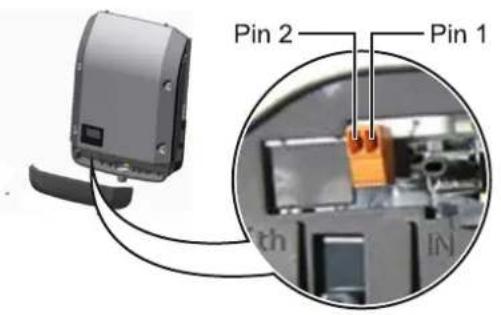

Een teller voor het berekenen van het eigenverbruik per SO kan direct op de omvormer worden aangesloten. Deze SO-teller kan worden geplaatst bij het leveringspunt of in de verbruiksleiding.

BELANGRIJK! Het is möglichk dat de omvormer-firmware bijgewerkt moet worden als u een So-teller op de omvormer aansluit.

De So-teller moet voldoen aan de norm IEC62053-31 Klasse B.

Aanbevolen max. impulsfrequentie van de So-teller:

PV-verbogen kWp [kW] max. impulsesfrequentie per kWp

30 1000
20 2000
105000
≤ 5,510000

Met deze teller kan op twee manieren een dynamische vermogensreductie worden doorgevoerd:

• Dynamische vermogensreductie via omvormer voor meer informatie, die hoofdstuk Dynamische vermogensreductie via omvormer op pagina 137
• Dynamische vermogensreductie via Fronius Datamanager 2.0 zie voor meer informatiek: manuals.fronius.com/html/4204260191/#0_m_0000017472

Dynamische vermogensreductie via omvormer

Energiebedrijven of networkbeheerders können terugleveringsbegrenzingen voor een omvormer voorschrijven. De dynamische vermogensreductie houdt waar bij rekening met het eigenverbruik in het eigen huishouden voordat het vermogen van de omvormer gereduceerd worden.

Een teller voor het berekenen van het eigenerverbruik per So kan direct op de omvormer worden aangesloten - zie hoofdstuk Info over multifunctionele stroominterface op pagina 136

Een terugleveringslimiet kan in het Basic-menu onder Signalingang - So-meter worden ingesteld - zie hoofdstuk De Basic-menurecords op pagina 165.

Instelmogelikheden SO-meter:

- Terugleveringslimiet elektriciteitsnet

Veld voor het invoeren van het maximale terugleveringsvermogen in W. Als deze waarde worden overschreden, regelt de omvormer binnen de door de nationale normen en voorschriften vereisteijd terug maar de ingestelde waarde.

- Impulsen per kWh

Veld voor het invoeren van de impulsen per kWh van de SO-teller.

Er is met deze configuratie geen teruglevering möglichk.

Bij gebruik van de So-teller en vermogensreductie via de omvormer要去 de So-teller in de verbruiksafsplitsing zijn ingebouwd.

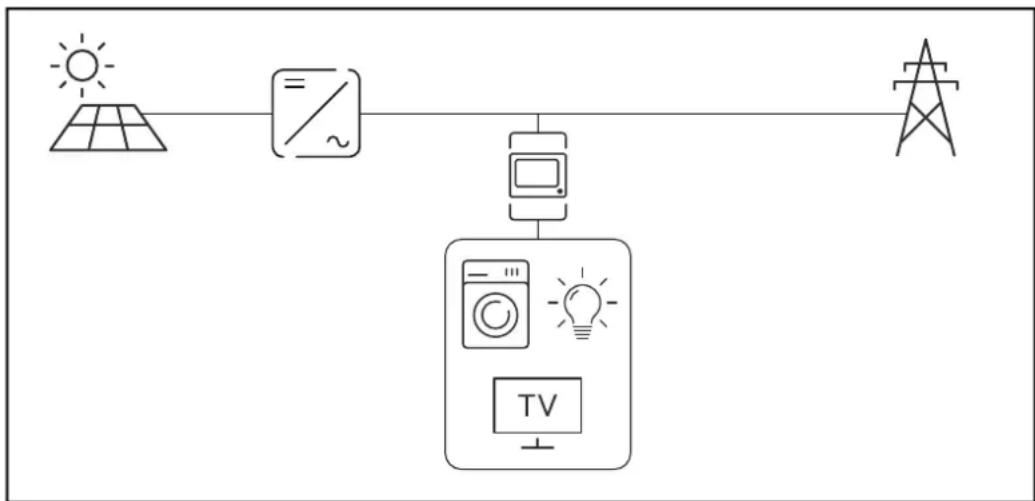

So-teller in verbruiksafsplitsing

Als een dynamische vermogensreductie anschteraf met de Fronius Datamanager 2.0 worden geconfigureerd (gebruikersinterface van de omvormer - menu Netzwerkbeheuerder-editor - dynamische vermogensreductie), moet de dynamische vermogensreductie via de omvormer (Display van de omvormer - Basic-menu - Signaalingang - So-meter) worden gedexeird.

Fronius Datamanager 2.0

Bedieningselementen, aansluitingen en afleesfuncties van Fronius Datamanager 2.0

Nr. Functie

(1) Schakelaar IP

voor het omschakelen van het IP-adres:

Schakelaarstand A

standaard IP-adres en openen van WLAN-toegangspunt

Voor een directe verbinding met een pc via LAN werkdt de Fronius Datamanager 2.0 met het vaste IP-adres 169.254.0.180.

Als de schakelaar IP in de stand A staat, worden daarnaast een toegangspunt voor een directe WLAN-verbinding met de Fronius Datamanager 2.0 geopend.

Toegangsgegevens voor dit toegangspunt:

Netwerknaam: FRONIUS_240.XXXXXX

Sleutel: 12345678

Toegang tot de Fronius Datamanager 2.0 is möglich:

• met de DNS-naam 'http://datamanager'
• met het IP-adres 169.254.0.180 voor de LAN-interface
• met het IP-adres 192.168.250.181 voor het WLAN-toegangspunt

Schakelaarstand B

toegewezen IP-adres

De Fronius Datamanager 2.0 werkt met een toegewezen IP-adres Fabrieksinstelling dynamisch (DHCP)

Het IP-adres kan op de website van Fronius Datamanager 2.0 worden ingesteld.

Nr. Functie

(2)LEDWLAN

knippert groen: de Fronius Datamanager 2.0 staat in de Service-modus
(Schakelaar IP op de Fronius Datamanager 2.0-insteekkaart staat in stand A of de Service-modus werk via het inverter-display geactive-erd, het WLAN-toegangspunt is geopend)
brandt groen: bestaande WLAN-verbinding
- Knippert afwisseled groen/rood: overschrijding van deijd dat het WLAN-toegangspunt na het activeren is geopend (1研究成果)
- brandt rood: nied-bestaande WLAN-verbinding
knippert rood: defecte WLAN-verbinding
- brandt nicht wanneer de Fronius Datamanager 2.0 in de Slave-modus staat

(3) LED Verbinding Solar.web

brandt groen: bestaande verbinding met Fronius Solar.web
- brandt rood: benodigde, maar Niet bestaande verbinding met Fronius Solar.web
- brandt nicht: wanner er geen verbinding met Fronius Solar.web is vereist

(4)LED Voeding

• brandt groen: wanner er voldoende voeding worden geleverd via Fronius Solar Net, is Fronius Datamanager 2.0 gereed voor gebruik.
• brandt nicht: bij gebrekkige of Niet beschikbare voeding door het Fronius Solar Net - een externe voeding is vereist of

wonneer de Fronius Datamanager 2.0 in de Slave-modus staat

knippert rood: er vindt een update plaats

BELANGRIJK! Tijdens het updateproces de voeding Niet onderbreken.
brandt rood: het update-process is mistrukt

(5)LED Verbinding

• brandt groen: wanneer er een ononderbroken verbinding is binnen 'Fronius Solar Net'
• brandt rood: wanneer er een onderbroken verbinding is binnen 'Fronius Solar Net'
• brandt nicht wanner de Fronius Datamanager 2.0 in de Slave-modus staat

(6) Aansluiting LAN

Blauw gemarkeerde Ethernet-interface voor aansluiting van de Ethernet-kabel

Nr. Functie

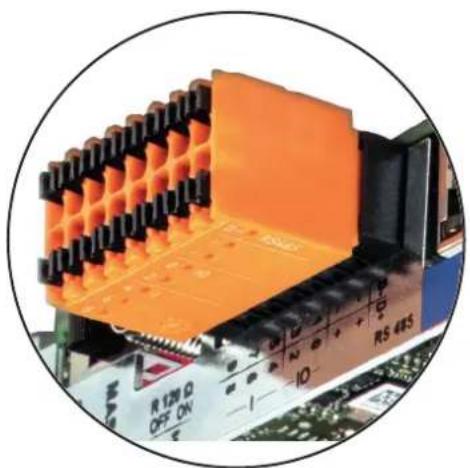

(7) I/O's

digitale in- en uitgangen

$$ \begin{array}{l}\omega \sim \omega_ {1} | \omega \rightarrow | \cdot , | D _ {1}\\hline \infty \infty \Delta | \infty 0 | + + | D _ {+}\- 1 - - 1 0 - R S 4 8 5\end{array} $$

Modbus RTU 2-draads (RS485):

D- Modbus-data - D+ Modbus-data +

Int./ext. voeding

-GND

• Uint/ Uext Uitgang van de interne spanning 12,8 V of Ingang voor externe voedingsspanning >12,8 - 24 V DC (+20%)

Digitale ingangen: 0 - 3, 4 - 9

Spanningspiek: low = min. 0 V - max. 1,8 V; high = min. 3 V - max. 24 V DC (+20%)

Ingangsstroom: afhankelijk van ingangsspanning; ingangsweerstand = 46 kOhm

Digitaleuitgangen:0-3

Schakelvermogen bij voeding door de Fronius Datamanager 2.O-insteekkaart: 3,2 W in totaal voor alle 4 de digitale uitgangen

Schakelvermogen bij voeding door een externe voedingsenheid met min. 12,8 - max. 24 V DC (+20%), aangesloten op Uint/Uext en GND: 1 A, 12,8 - 24 V DC (elk via externe voedingsenheid) per digitale uitgang

De aansluiting op de I/O's vindt plaats met de meegeleverde contrastekker.

(8) Antennevoet

voor vastschroeven van de WLAN-antenne

Nr. Functie

(9) Schakelaar Modbus-aftsluiting (voor Modbus RTU)

interne busafsluiting met waterrstand van 120 Ohm (ja/nee)

Schakelaar in stand 'on': Afsluitweerstand 120 Ohm actief Schakelaar in stand 'off': geen afsluitweerstand actief

BELANGRIJK! In een RS485-bus moet de afsluitweerstand bij het eerste en LASTe apparaat actief+zijn.

(10) Schakelaar Fronius Solar Net Master / Slave

voor het schakelen:tussen Master- en Slave-bedrijf in een Fronius Solar Net Ring

BELANGRIJK! In het Slave-bedrijf zijn alle LED's op de Fronius Data-manager 2.0-insteekkaart UIT.

Fronius Datamanagerijdens de nacht of bij onvoldoende beschikbare DC-spanning

De parameter Nachtmodus in de Setup-menuoptie Display-installingen is in de fabriek op UIT ingesteld.

Om denen reden is de Fronius Datamanager tijdens de nacht of bij onvoldoende beschikbare DC-spanning nicht bereikbaar.

Om de Fronius Datamanager toch te activeren: de inverter aan AC-zijdeuit- en weer inschakelen en binnen 90 seconden op een willekeurige functietoets op het display van de inverter drukken.

Zie ook het hoofdstuk 'Menupunten in het Setup-menu', 'Display-installingen' (Nachtmodus).

Eerste gebruik Met de Fronius Solar.start App worden het eerste gebruik van de Fronius Datamanager 2.0 aanzienlijk makkelijker. De Fronius Solar.start App is in de betreffende App Store beschikbaar.

Voor het eerste gebruik van de Fronius Datamanager 2.0

-要去 de Fronius Datamanager 2.0-insteekkaart in de omvormer ingebouwd bijn, of
- een Fronius Datamanager Box 2.0要去 zich in de Fronius Solar Net Ring bevinden.

BELANGRIJK! Om een verbinding met de Fronius Datamanager 2.0 tot stand te brengen,要去 'Automatisch een IP-adres verkrijgen (DHCP)' bij het betreffende eindapparaat (bijv. laptop, tablet enz.) zijn geactiveerd.

OPMERKINGI

Als in de PV-installatie slechts een omvormer aanwezig is, kann den volgende stappen 1 en 2 worden overgeslagen.

Het eerste gebruik start in dit geval bij stap 3.

1 Omvormer met Fronius Datamanager 2.0 of Fronius Datamanager Box 2.0 met Fronius Solar Net verbinden
2 Bij een koppeling van meertere omvormers in Fronius Solar Net:

Schakelaar voor Fronius Solar Net Master / Slave op Fronius Datamanager 2.0-insteekkart goed zetten

• één omvormer met Fronius Datamanager 2.0 = master
• alle andere omvormers met Fronius Datamanager 2.0 = slave (de LED's op de Fronius Datamanager 2.0-insteekkaarten branden nicht)

3 Apparaat in de servicemodus schakelen

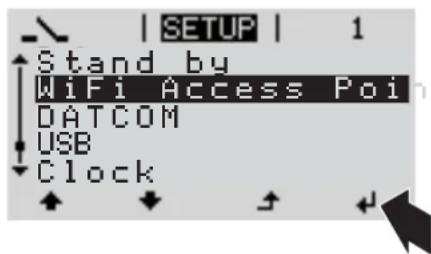

• WLAN-toegangspunt via Setup-menu van de omvormer activeren

De omvormer stelt het WLAN-toegangspunt in. Het WLAN-toegangspunt blijft 1aar geopend. De IP-schakelaar op de Fronius Datamanager 2.0 kan door activering van het WLAN-toegangspunt in schakelaarpositie B blijven.

Installatie via Solar.start App

4 Fronius Solar.start downloaden

Fronius Solar.start App uitvoeren

Installatie via webbrowser

Eindapparaat aan het WLAN-toegangspunt koppelen

• Naar een netwerk met de naam FRONIUS_240.xxxxxxxxx Zoeken
• Verbinding met dit networkmake
  Wachtwoord 12345678 invoer- ren

(Of eindapparaat en omvormer met Ethernet-kabel verbinden)

5 In browser het volgende invoeren http://datamanager of

192.168.250.181 (IP-adres voor WLAN-verbinding) of

169.254.0.180 (IP-adres voor LAN-verbinding)

De startpagina van de installmentwizard worden weergegeven.

Hartelijk welkom bij de inbedrijfonte-assistant.

In slechts enkele stappen maar een comfortabile systeembewaking.

SOLAR.WEB-ASSISTENT

Verbind de instalatie met Fronius Solar web en gebruik once appr voort mobiele apparaten.

TECHNICUS-ASSISTENT

OVERIGE INSTELLINGEN

I Aileen voor getraand personeel of vakpersoneel

De Technicus-assistant is bedoeld voor de installmenteur en bevat normspecifieke instellingen. De uitvoering van de Technicus-assistant is optioneel.

Als de Technicus-assistant uitgevoerd worden, zeker het toegewezen Servicewachtwoord noteren. Dit Service-wachtwoord is voor het instellen van de menuoptie Netwerkbeheerde-editor vereist.

Als de Technicus-assistant Niet uitgevoerd worden, zich er geen regels voor vermogensreductie ingesteld.

De uitvoering van de Fronius Solar.web-assistant is verplicht!

6 Voer de Fronius Solar.web-assistant UIT en volg de instructies op het scherm

De Fronius Solar.web-startpagea wordt weergegeven. of

De website van de Fronius Datamanager 2.0 worden weergegeven.

7 Indien nodig de Technicus-assistant uitvoeren en de instructies op het scherm volgen

Meer informatie over Fronius Datamanager 2.0

Meer informatatie over Fronius Datamanager 2.0 en de overige opties voor inbedrijfonte vindt u onder:

http://www.fronius.com/QR-link/4204260191NL

Bedieningselementen en aanduidingen

Bedieningselementen en aanduidingen

Item Beschrijving

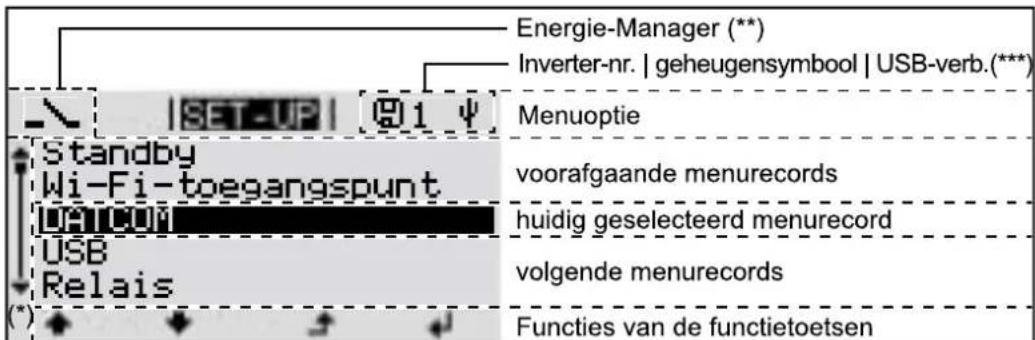

(1) Display voor het weergeven van waarden, instellenen en menu's

(2) Initialiserings-LED (rood) brandt
-ijdens de initialiseringsfase bij het opstarten van de inverter
- wanneer erijdens het opstarten van de inverter in de initiaiseringsfase een hardwaredefect ontstaat
(3) Status-LED (orange) brandt wanneer de inverter zich na de initialiseringsfase in de automatische start-up-of zelftestfase bevindt (zodra de solarmodules na zonsopgang voldoende vermogen leveren) er statusescodes (STATE codes) op het display van de inverter worden weergegeven de inverter in het Setup-menu in de stand-bymodus werd geschakeld (= handmatige uitschakeling van de terugleveringsmodus) de software van de inverter bijgewerkt worden
(4) Bedrijfs-LED (groen) brandt wanneer de PV-installatie na de automatische startfase van de inverter storingvrij werkdt zolang energia aan het stroomnet worden geleverd

Functietoetsen - verwullen afhankelijk van procedure verschillende functies:

(5) Toets 'links / op' voor navigatie maar links en�ak boven
(6) Toets 'neer / rechts' voor navigatie maar beneden enaarrechts
(7) Toets 'Menu / Esc' voor het wisselen in het menuniveau voor het verlaten van het Setup-menu
(8) Toets 'Enter' voor het bevestigen van een keuze

De toetsen werkken capacitief. Aanraking met water kan de werkking van de toetsen beinvloeden. Voor een optimale werkking van de toetsen eventueel met een doek droogwrijven.

Display De voeding van het display worden verzorgd via de AC-netspanning. Afhankelijk

van deinstelling in het menu Setup kan het display de gehele dag ter beschikking staan.

BELANGRIJK! Het display van de inverter is geen geijkt meetapparaat.

Afhankelijk van het system kan een geldige afwijking van enkele procenten optreden. Voor het opstellen van een nauwkeurige afrekening voor het energiebedrijf is waarom een geijkte meter vereist.

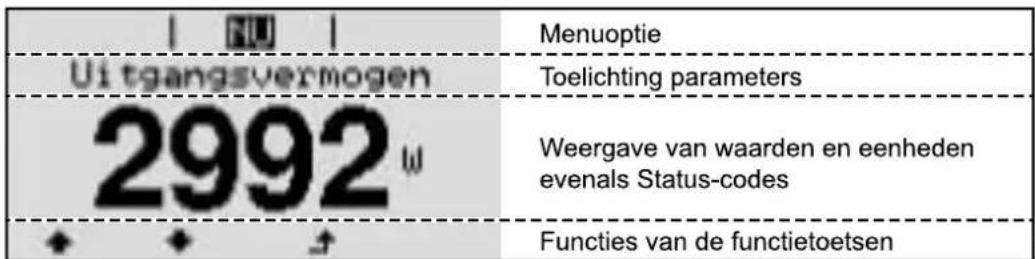

Afleesbereiken op het display, afleesmodus

Afleesbereiken op het display, Setup-modus

(*) Schuifbalk

(^**) Symbol Energie-Manager

wordt weergegeben wanner de functie 'Energie-Manager' is geactiveerd

Geheugensymbol - worden kortstondig weergegeven bij het opstaan van de ingestelde waarden,

USB-verbinding wonneer een USB-stick is aangesloten

Navigatie op menuniveau

Displayverlichting activeren

1 Druk op een willekeurige toets

De displayverlichting worden ingeschakeld.

In de menuoptie SETUP bestaat onder de record 'Instellenen - verlichting' de möglichkheid om de displayverlichting permanent in te schakelen of continuuit te schakelen.

Automatisch de-activeren van dedisplayverlichting/Overschakelenaar deafleesmodus 'NU'

Als 2 minuten lang geen toets worden ingedrukt, dan gaat de displayverlichting automatisch uit en schakelt de inverter de afleesmodus 'NU' in (indien de displayverlichting op Automatisch is ingesteld).

Het automatisch overschakelen maar de afleesmodus 'NU' geschiedt vanuit jegere willekeurige positie tenzij de inverter handmatig in de bedrijfsmodus 'Stand-by' is gezet.

Na het automatisch overschakelen maar de menuoptie 'NU' worden de huidige teruggeleverde elektriciteit weergegeven.

Menuniveau oproepen

1 Druk de knop 'Esc' veIaten

Het display verandert van menuniveau.

Kies met behulp van de knappen 'links' of 'rechts' gewenste menuoptie

3 Roep de gewenste menuoptie op door de knop 'Enter' proepen

De menuopties

• NU weergave van huidige waarden
  LOG opgeslagen gegevens van de huidige dag, van actuel kalenderjaar en sinds het eerste gebruik van de inverter
  GRAFIEK dagdiagram geeft het verloop van het uitvoervermogen tijdens de dag grafisch wee. De schaal van de tijdas past zich automatisch aan. Druk op de knop Terug' om de weergave te sluiten
• SETUP setup-menu
  INFO informatatie over apparaat en software

In de menuoptie NU weergegeven waarden

Uitvoervermogen (W) - afhankelijk van het apparaatype (MultiString) worden na het indrukken van de Enter-toets de afzonderlijkeuitvoervermogens voor MPP-tracker 1 en MPP-tracker 2 (MPPT1/MPPT2) weergegeven

AC-blindvermogen (VAr)

Netspanning (V)

Uitgangsstroom (A)

Netfrequentie (Hz)

Solarspanning (V) - U PV1 van MPP-tracker 1 en U PV2 van MPP-tracker 2 (MPPT1 / MPPT2) als MPP-tracker 2 is geactiveerd (zie 'Het menu Basic' - 'De Basic-menurecords')

Zonnestroom (V) - I PV1 van MPP-tracker 1 en I PV2 van MPP-tracker 2 (MPP-T1 / MPPT2) als MPP-tracker 2 is geactiveerd (zie 'Het menu Basic' - 'De Basic-menurecords')

Fronius Eco: De totale stroom uit beiden meetkanalen worden weergegeven. In Solarweb worden beiden meetkanalen afzonderlijk weergegeven.

Tijd / Datum -ijd en datum op de inverter of in de Fronius Solar Net Ring

In de menuoptie LOG weergegeven waarden

Geleverde energia (kWh/MWh)

tijdens de geobserverveerde periode aan het stroomnet geleverde energia.

Na het indrukken van de Enter-toets worden de afzonderlijkeuitvoervermogens voor MPP-tracker 1 en MPP-tracker 2 (MPPT1 / MPPT2) weergegeven als MPP-tracker 2 is geactiveerd (zie 'Het menu Basic' - 'De Basic-menure-cords')

In verband met verschillende meetmethoden können afwijkingen ten opzichte van afleeswaarden van anderemeetapparaten ontstaan. Voor het verrekenen van de geleverde energia zijn alleen de afleeswaarden van de door de elektricieteitsmaatschappij ter beschikking gestelde, geijkte meter bindend.

Maximauluitvoervermogen (W)

hoogste,ijdens de geobserverde periode aan het stroomnet geleverd vermoen.

Na het indrukken van de Enter-toets worden de afzonderlijke UITvoervermogens voor MPP-tracker 1 en MPP-tracker 2 (MPPT1 / MPPT2) weergegeven als MPP-tracker 2 is geactiveerd (zie 'Het menu Basic' - 'De Basic-menure-cords')

Rendement

tijdens de geobserverde periode verdien geld

Net als bij de geleverde energia{kunnen ook bij Inkomsten afwijkingen ten op-zichte van andere meetwaarden ontstaan.

Instelling van munteenheid en rekenkoers worden in de paragraaf 'Menuopties in het Setup-menu', subpunt 'Energieopbrengst' beschreiben. De werkinstelling hangt van de desbeteffende landinstallingen af.

CO2-besparing

tijdens de geobserverde periode bespaarde koolstofdioxide

Instelling van de CO2-factor worden in de paragraaf 'Menuopties in het Setupmenu' subspunt 'CO2-factor' beschreiben.

Maximale netspanning (V) [Weergave Fase - Neutraal of Fase - Fase]

hoogste tijdens de geobserverde periode gemeten netspanning

Na het indrukken van de Enter-toets worden de afzonderlijke netspanninger aangevoerd

Maximale solarspanning (V)

hoogste,ijdens de geobserverde periode gemeten solarspanning

Na het indrukken van de Enter-toets Worden de spanningswaarden voor

MPP-tracker 1 en MPP-tracker 2 (MPPT1 / MPPT2) weergegeven als MPP-tracker 2 is geactiveerd (zie 'Het menu Basic' - 'De Basic-menurecords')

Bedrijfsuren

Bedrijfsduur van de inverter (HH:MM).

BELANGRIJK! Voor de correcte weergave van de dag- en Jaarwaarden要去 de tijd correct�zijn ingesteld.

De menuoptie SETUP

Voorkeursinstellung

De inverter is na de volledige UITvoering van de inbedrijfname (bijvoorbeeld met behulp van de installmentwizard) voorgeconfigureerd volgens de landspecifieke setup.

Via de menuoptie SETUP können de voorkeursinstellenen van de inverter eenvoudig worden gewijzigd om zo goed möglich aan uw specifieke wensen en eisen te voldoen.

Software-updates

BELANGRIJK! Naar aanleiding van software-updates kennen functies op uw apparaat beschikbaar zich die in deze gebruiksaanwijzing Niet zich beschreiben (of omgekeerd). Bovendien hunnen enkele afbeeldingen in geringe mate afwijken van de bedieningselementen op uw apparaat. De werkking van deze bedieningselementen isECHTER gelijk.

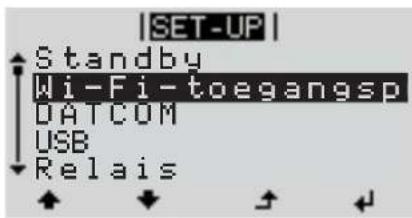

Navigeren in de menu-optie SET-UP

De menu-optie SETUP openen

In het menuniveau met de knop 'links' of 'rechts' menuoptie 'SETUP' selec-teren
2 De knop 'Enter' te verlaten

Het eerste item van de menu-optie SETUP
wordt weergegeven:
'Standby'

Tussen de items bladersen

3 Met de knoppen 'omhoog' of 'omlaag' tussen de beschikbare items bladeren

Een item verlaten

Op de knop Terug drukken om een item te verlaten

Het menuniveau worden weergegeven

Indien er 2 minuten geen knop worden ingedrukt,

dan schakelt de inverter vanuit iedere willekeurige positie binnen het men-univeau over maar de menu-optie 'NU' (uitzondering: Setup-menu-item'Standby'),
- dan gaat de displayverlichting uit voor zover de displayinstelling Verlichting Niet op ON is ingesteld (zie Displayinstellenen - Verlichting).
- De momenteel teruggeleverde elektriciteit worden weergegeven of de momenteeluitstaande statuscode worden weergegeven.

Menurecord instellen algemeen

1 Open het gewenste menu
2 Selecteer met behulp van de toets op of 'neer' de gewenste record
3 Druk op de toets 'Enter'

De ter beschikking staande instell- lingen worden weergegeven:

De eerste positie van een in te stellen waarde knippert:

4 Selecteer m.b.v. de toetsen 'op' of 'neer' de gewenste instelling

Kies m.b.v. de toets 'op' of 'neer' een getal voor de eerste positie

5 Druk op de toets 'Enter' om de keuze op te slaan en over te nemen.

5 Druk op de toets 'Enter'

Druk om de keuze nicht op te slaan de toets 'Esc' in.

De tweeede positie van de waarde knippert.

De actueel geseleeteerde record wordt weergegeven.

Herhaal stap 4 en 5 tot ...

de complete, in te stellen waarde knippert.

Druk op de toets 'Enter'
Herhaal stappen 4-6 zo nods voor eenheden of andere in te stellen waarden tot de eenheid of de in te stellen waarde knippert.
9 Druk op de toets 'Enter' om de wijzigingen op te slaan en over te nemen.

Drukm de wijzigingen Niet op te slaan de toets 'Esc' in.

De actueel geseleede record wordt weergegeven.

Toepassingsvoorbeeld: Tijd instellen

1 Setup-menu-item 'Tijd / Datum' selectoren
2 De knop 'Enter' hdrukken

Het overzicht van de instelbare waarden wordt weergegeven.

3 Met de knoppen 'omhoog' of 'omlaag' Tijd instellen'selecteren
4 De knop 'Enter' hdukken

De tijd worden weergegeven. (HH:MM:SS, 24- uurs weergave), het cijfer voor de tientallen van de uren knippert.

5 Met de knoppen 'omhoog' of 'omlaag' + - een waarde voor het cijfer voor de tientallen van de uren selecteren
6 De knop 'Enter' hdukken

Het cijfer voor de eenheden voor de uren knippert.
7 Handeling 5 en 6 voor de eenheden van de uren herhalen voor de Minutes en seconden tot ...

de ingestelde tijd knippert.
8 De knop 'Enter' hdukken

De tijd worden opgeslagen, het overzicht van de instelbare waarden worden weergegeven.
4 De knop 'Esc' ndrukken

Setup-menu-item 'Tijd / Datum' worden weergegeven.

Stand-by Handmatige activering / deactivering van de stand-bymodus

Er vindt geen teruglevering aan het net plaats.
- De Startup-LED Licht oranje op.
Op het display wordt afwisseled STANDBY/ENTER weergegeven
- In de stand-bymodus kan geen andere menuoptie in het menuniveau worden opgeroepen of ingesteld.
- Het automatisch wisselen waar de afleesmodus 'NU' worden nicht geactiveerd als gedurende 2 minuten geen toets worden ingedrukt.
- De stand-bymodus kan alleen handmatig door het indrukken van de toets 'Enter' worden beeindigd.
- Tenzij er sprake is van een fout (statuscode) kan de terugleveringsmodus te allen tijde worden hervat door op de toets 'Enter' te drukken

Stand-bymodus instellen (handmatig uitschakelen van de terugleveringsmodus):

1 Het item 'Stand-by' selectoren
2 De functietoets 'Enter' hdukken

Op het display verschijnt afwisseled 'STANDBY' en 'ENTER'.

De stand-bymodus is nu geactiveerd.

De Startup-LED Licht oranje op.

Hervatting van de terugleveringsmodus:

In de standby-modus verschijnt op het display afwisselend 'STANDBY' en 'ENTER'.

1 Om de terugleveringsmodus te hervatten, moet u de functietoets 'Enter' indrukken

Het item 'Stand-by' wordt weergegeven.

Parallel daaraan doorloopt de inverter de Startup-fase.

Nadat de terugleveringsmodus werk is ingeschakeld,licht de bedrijfsstatus-LED groen op.

DATCOM Controle van de datacommunicatie, invoer van het inverternummer, protocolinstelleningen

Instelbereik Status / Inverternummer / Protocoltype

Status

geeft datacommunicatie via Fronius Solar Net of een in de datacommunicatie opgetreden fout aan

Inverternummer

installing van het nummer (=adres) van de inverter bij een installmentie met meer-dere aan elkaar gekoppelde inverters

Instelbereik 00 - 99 (00 = inverter adres 100)

Fabrieksinstelling 01

BELANGRIJK! Bij het integreren van meerderere inverters in een datacommuni-catiesystem moet aan iedere inverter een eigendres worden toegewezen.

Protocoltype

legt vast welt communicationaprotocol de data overbrengt:

Instelbereik Fronius Solar Net / Interface *

Fabrieksinstalling Fronius Solar Net

• Het protocoltype Interface werkt uitsluitend zonder Fronius Datamanager-kaart. Eventueel aanwezigte Fronius Datamanger-kaarten要去en uit de inverter worden verwijderd.

USB Firmware-updates uityoeren of gedetailleerde waarden van de inverter op de USB-stick opslaan

Instelbereik Hardware veilig verwijderen / Software-update / Logginginterval

Hardware veilig verwijderen

Om een USB-stick zonder verlies van data uit de USB A-bus bij de insteekeenheid voor datacommunicatie te trekken.

De USB-stick kan worden verwijderd:

• wonneer het OK-bericht worden weergegeven
• wonneer de LED 'Data-overdracht' Niet meer knippert of brandt

Software-update

voor hetactualiseren van de inverter-firmware met behulp van een USB-stick.

Werkwijze:

1 Het firmware-updatebestand 'froxxxxx.upd' downloaden (bijv. via http://www.fronius.com; xxxx staat voor het desbetreffende versienummer)

OPMERKING!

Voor het probleemloos bijwerken van de inverter-software mag de hiervoord bestemde USB-stick geen verborgen partities en geen versleuteling bevatten (zie het hoofdstuk 'Geschikte USB-sticks').

2 Het firmware-updatebestand in het buitenste dataveld op de USB-stick opslaan
3 Deksel van het datacommunicatiegedeelte op de inverter openen
4 USB-stick met het firmware-updatebestand aansluiten op de USB-bus in het datacommunicatiegedeelte van de inverter
In het Setup-menu de menuoptie 'USB' en verzolgens 'Software-update' selectoren
Op de knop 'Enter' drukken
7 Wachtent tot op het display de actuèle firmware-versie op de inverter versus de neue firmware-versie worden weergegeven:

• Eerste pagina: Recerbo-software (LCD), toetsen-controllersersoftware (KEY), landensetup versie (Set)
• Tweede pagina: Vermogensfasedeel software (PS1, PS2)

8 Na elke bladzijde de functietoets 'Enter' indrukken

De inverter begint met het kopieren van de data.

'BOOT' en de opslagvoortgang van de afzonderlijke tests worden in % weergegeven tot de data voor alle elektronische componenten zijn gekopieerd.

Na het kopieren werkdt de inverter een voor een de benodigde elektronische componenten bij.

'BOOT', de desbetreffende componenten en de bijwerkingsvoortgang worden in % weergegeven.

AlsThatstepactualiseertdeinverterhetdisplay.

Het display blijt gedurende ca. 1 minuut donker, de contrôle- en status-LED's knipperen.

Nadat het bijwerken van de firmware is afgesloten, schakelt de inverter over maar de startup-fase en verrolgens�n de terugleveringsmodus. De USB-stick met behulp van de functie Hardware veilig verwijderen' loskoppelen.

Bij hetactualiseren van de inverter-firmware blijven individuele instelleningen in het Setup-menu behouden.

Logging-interval

Activeren / deactiveren van de USB-logging-functie, evenals instelling van een logging-interval

Eenheid Minuten

Instelbereik 30 Min / 20 Min / 15 Min / 10 Min / 5 Min / No Log

Fabrieksinstalling 30 min

30 min Het logging-interval bedraagt 30 minutes; elke 30 minu

ten worden er neue logging-data op de USB-stick op-geslagen.

20 min

15 min

10 min

5 min Het logging-interval bedraagt 5 minutes; elke 5 minutes

worden er neue logging-data op de USB-stick opgeslagen.

No Log (Geen log- Geen opslag van data boek)

BELANGRIJK! Voor een goed werkende USB-logging-functie moet deijd correct+zijn ingesteld. De tijsinstelling worden behandeld onder 'Menupunten in het Setup-menu' - 'Tijd / datum'.

Relais (spanningsvrij schakelcontact)

Met behulp van het spanningsvrijje schakelcontact (relais) op de inverter kuren statusescodes (State Codes), de toestand van de inverter (bijv. de terugleveringsmodus) of de functies van de Energy Manager worden weergegeven.

Instelbereik Relaismodus / Relaistest / Inschakelpunt / Uitschakelpunt

• worden alleen weergegeven als onder 'Relaismodus' de functie 'E-Manager' is ge-activeerd.

Relaismodus

de volgende functies können via de relaismodus worden aufgebeeld:

• alarmfunctie (permanent / ALL / GAF)
• actieve uitgang (ON / OFF)
• Energy Manager (E-Manager)

Instelbereik ALL / permanent / GAF / OFF / ON / E-Manager

Fabrieksinstelling ALL

Alarmfunctie:

ALL / per- manent: Schakelen van het spanningsvrije schakelcontact bij perma- nente enijdelijkke servicecodes (bijv. korte onderbreking van de terugleveringsmodus, een servicecode treedt vaker dan een bepaald aantal keer per dag op - instelbaar in het menu 'BASIC')

GAF Zodra de modus GAF is geselecteerd, worden het relais ingeschakeld. Zodra het vermogensdeel een foumt meldt en van de normale terugleveringsmodus op een foutoestand overgaat, worden het relais geopend. Daardoor kan het relais voor alle faalveilige functies worden gezruikt.

Mogelijktoepassing

Bij gebruik van eenfasige inverters op een meerfasige locatie kan een fasecorrectie nodig�n. Wanner bij een ofeer invertevers een fouit optreedt en de verbinding met het net worden verb broken, moet de verbinding van de andere inverters eveneens worden verbroken om het fasenevenwicht te behouden. De 'GAF' relaisfunctie kan in verbinding met de Datamanager of een extern beschermingsapparaat worden gebruikt om op te merken of door te gezven dat een inverteriet Niet worden teruggeleverd of van het stroomnet worden afgesloten, en om de overige inverters via een commando op afstand eveneens van het stroomnet af te sluiten.

Actieveuitgang:

ON ('AAN'): Het spanningsvrije NOC-schakelcontact is continu ingeschakeld zolang de inverter in bedrijf is (zolang het display verlicht is of iets weergeeft).

OFF ('UIT'): Het spanningsvrijne NOC-schakelcontact is uitgeschakeld.

Energy Manager:

E-Manager: Raadpleeg voor meer informatie over de functie Energy Manager het hoofdstuk 'Energy Manager'.

Relaistest

Controleren of het spanningsvrije schakelcontact periodiek schakelt

Inschakelpunt (alleen bij geactiveerde functie 'Energy Manager') voor het instellen van de vermogenslimiet die bepaalt wonneer het spanningsvrijne schakelcontact moet worden ingeschakeld

Fabrieksinstelling 1.000 W

Instelbereik ingesteld uitschakelpunt tot het maximale vermogen van de inverter (W of kW)

Energy Manager (in menu-optie Relais)

Met behulp van de functie Energy Manager (E-Manager) kan het spanningsvrijeschakelcontact zo worden aangestuurd dat dit als actor fungeert.

Zodoende kan een op het spanningsvrije schakelcontact aangesloten verbruiker worden aangestuurd door instelling van een in- of uitschakelpunt dat afhankelijk is van het aan het net geleverde vermogen (werkelijk vermogen).

Het spanningsvrije schakelcontact worden automatisch uitgeschakeld:

• als de inverter geen stroom levert aan het openbare stroomnetwork
• als de inverter handmatig in de stand-bymodus worden gezet
  als er een werkelijk vermogen worden voorgeschreven dat < 10% van het nomiale vermogen van de inverter bedraagt.

Voor het activeren van de functie Energy Manager het punt 'E-Manager' selecteren en op de toets 'Enter' drukken.

Als de functie 'Energy Manager' actief is, worden linksboven op het display het symbol 'Energy Manager' weergegeven:

bijuitgeschakeld spanningsvrij schakelcontact NO (open contact)
bij ingeschakeld spanningsvrij schakelcontact NC (gesloten contact)

Voor het deactiveren van de functie Energy Manager een andere functie (ALL / Permanent / OFF / ON) selecteren en op de toets 'Enter' drukken.

OPMERKING!

Instructies voor het instellen van het in- en uitschakelpunt

Een teklein verschil tussen het in- en uitschakelpunt evenals schommelingen in het werkelijkke vermogen konnen tot frequente schakelcycli leiden.

Om frequent in- en uitschakelen te voorkomen, moet het verschil tussen het inen uitschakelpunt minimaal 100 - 200 Wহn.

Houd bij het kiezen van het uitschakelpunt rekening met de vermogensopname van de aangesloten verbruiker.

Houd bij het kiezen van het inschakelpunt rekening met weersinvloeden en de verwachte zoninstraling.

Voorbeeld

Inschakelpunt = 2000W , uitschakelpunt = 1800W

Als de inverter ten minste 2.000 W of meer levert, worden het spanningsvrijje schakelcontact van de inverter ingeschakeld.

Als het vermogen van de inverter daalt tot onder 1.800 W, worden het spanningsvrijne schakelcontact uitgeschakeld.

Interessante toepassingsmogelijkheden, zoals een warmtepomp of een airco met zoveel möglichk eigena verbruik, kunnen met dit systeem snel worden gerealiseerd

Tijd / datum Instellen vanijd, datum, weergaveformaten en automatische omschakeling van de zomer- en wintertijd

Instelbereik Tijd instellen / Datum instellen / Weergaveformaatijd / Weergaveformaat datum / Zomer-/wintertijd

Tijd instellen

Instelling vanijd (uu:mm:ss of uu:mm am/pm - afhankelijk van instelling onder weergaveformaaatijd)

Datum instellen

Instelling van datum (dd.mm.jjj of mm/dd/jjj - afhankelijk van instelling onder weergaveformaat datum)

Weergaveformulaaatijd

Instelling van het weergaveformaat voor dearend

Fabrieksinstalling afhankelijk van de landspecifieke setup

Weergaveformaat datum

Instelling van het weergaveformaat voor de datum

Instelbereik mm/dd/yyyy of dd.mm.yy

Fabrieksinstalling afhankelijk van de landspecifieke setup

Zomer-/wintertijd

Activeren / deactiveren van het automatisch omschakelen van zomertijd en wintertijd

BELANGRIJK! Gebruik de automatische zomer-/wintertijdomschakeling alleen als er in een Fronius Solar Net Ring geen LAN- of WLAN-compatiblele systemem-componenten aanwezig় (bijv. Fronius Datalogger Web, Fronius Datamanager of Fronius Hybrid Manager).

Instelbereik on (aan) / off (uit)

Fabrieksinstellung on (aan)

BELANGRIJK! Het correct instellen van de tijd en datum is voorwaarde voor de correcte weergave van de dag- en一年多eden evenals de daggrafiek.

Display-installingen

Instelbereik Taal / Nachtmodus / Contrast / Verlichting

Taal

Installing van de displaytaal

Instelbereik Engels, Duits, Frans, Spaans, Italiaans, Netherlands, Tsjechisch, Slowaaks, Hongaars, Pools, Turks, Portugees, Roemeens

Nachtmodus

De nachtmodus stuart de Fronius DATCOM en de displayfunctie van de inverter aanijdens deucht of bij onvoldoende DC-spanning

Instelbereik AUTO / ON (AAN) / OFF (UIT)

Fabrieksinstelling OFF ('UIT')

AUTO: De Fronius DATCOM-functie is.altijd actief zolang een Fronius Datamanager op een actief, ononderbroken Fronius Solar Net is aan gesloten. Het display van de inverter is vrijden de nacht donker en kan worden geactiveerd door op een willekeurige functietoets te drukken.

ON De Fronius DATCOM-functie is aktijd actief. De inverter stelt de 12 ('AAN' VDC spanning voor de voeding van het Fronius Solar Net zonder): onderbreking ter beschikking. Het display is aktijd actief.

BELANGRIJK! Is de Fronius DATCOM-nachtmodus bij aangesloten Fronius Solar Net-componenten ingesteld op AAN of op AUTO, dan worden het stroomverbruik van de inverter gedurende de nacht verhoogd tot 7 W.

OFF Geen Fronius DATCOM-bedrijf's nachts, de inverter heeft.daarom ('UIT'): 's nachts geen netspanning nodig om Fronius Solar Net van stroom te voorzien. Het display van de inverter is's nachtsuitgeschakeld, de Fronius Datamanager is dan Niet beschikbaar. Om de Fronius Datamanager toch te activeren: de inverter aan AC-zijde uit- en wee inschakelen en binnen 90 seconden op een willekeurige functietoets op het display van de inverter drukken.

Contrast

Instelling van het contrast op het display van de inverter

Instelbereik O - 10

Fabrieksinstelling 5

Omdat het contrast temperatuurafhankelijk is, kuren wisselende omgevingsvoorwaarden deinstelling van de menu-optie 'Contrast'oodzakelijk make.

Verlichting

Installing van de displayverlichting van de inverter

De menu-optie 'Verlichting' betreft uitsluitend de weitergrundverlichting van het display van de inverter.

Instelbereik AUTO / ON (AAN) / OFF (UIT)

Fabrieksinstelling AUTO

AUTO: De displayverlichting van de inverter worden door het indrukken van een willekeurige toets ingeschakeld. Wordt 2 minutes lang geen toets ingedrukt, dan.gaat de displayverlichting weeeruit.

ON De displayverlichting van de inverter is bij actieve inverter permanent ingeschakeld.

Energieop-brengst

De volgende instellingen können hier worden gewijzigd/ingesteld:

• Teller afwijking / kalibratie
• Valuta
  Leveringstarief
  CO2-factor

Instelbereik Valuta / Voedingsstarief

Teller afwijking / kalibratie kalibreren van de teller

Valuta instelling van de valuta

Instelbereik 3 positions, A-Z

Verrekentarief

installing van valuta en verrekentarief voor de vergoeding van de geleverde energie

Instelbereik 2 cijfers, 3 decimaltekens

Fabrieksinstalling (afhankelijk van de landspecifieke setup)

CO2-factor

installing van de CO2-factor van de geleverde energia

Ventilatoren voor het controleren van de werkking van de ventilatoren

Instelbereik Test ventilator 1 / Test ventilator 2 (afhankelijk van apparaat)

selecteer de gewenste ventilator met de toetsen 'op' en 'neer'
- Het testen van de geseleerde ventilator worden door het indrukken van de toets 'Enter' gestart.
- De ventilator draait zo lang tot het menu door het indrukken van de toets 'Esc' worden verlaten.

BELANGRIJK! Op het display van de inverter worden weergegeven of de ventilator in orde is. Of de ventilator goed functioneert, kan alleen worden gecontroleerd door te horen en te voelen.

De menuoptie INFO

Meetwaarden PV Iso. - Isolatieweerstand van PV-installatie ext. Lim. - external Limitation UPV 1 / UPV 2 (U PV 2 is bij de Fronius Symo 15.0-3 208 nicht beschikbaar) Huidige DC-spanning op de DC-ingangsklemmen, ook wanner de inverter in het geheel Niet aan het stroomnet levert (van 1e of 2e MPP-tracker) * MPP-tracker 2要去 via het Basic-menu geactiveerd (ON)+zijn GVDPR - Netspanningsafhankelijkke vermogensreductie Fan #1 - procentuele waarde van het nominale ventilatorvermogen
Status ver-mog.mod.	BELANGRIJK! Op grond van een zwakke zoninstraling verschijnen elke ochtend en avond logischerwijs de statuscode STATE 306 (Power low) en STATE 307 (DC low). Aan deze statuscodes ligt momenteel geen fout ten grundslag. Status van de LAST opgetreden storing in de inverter kan worden weergegeven. - Na het indrukken van de toets 'Enter' worden de status van de vermogens- module en de LAST opgetreden storing weergegeven - Blader met behulp van de toets 'op' of 'neer' door de lijst - Druk de toets 'Terug' in om de status- en storingslijst te verlaten
Netstatus De 5 LAST opgetreden netstoringen können worden weergegeven: - Na het indrukken van de toets 'Enter' worden de 5 LAST opgetreden netsto- ringen weergegeven - Met behulp van de toets 'op' of 'neer' door de lijst bladersen - Druk de toets 'Terug' in om de lijst met netstoringen te verlaten
Apparaatinfor- matie	Voor het weergeven van instillingen die relevantঀ voor een energiebedrijf. De weergegeven waardenঀ aan afhankelijk van de betreffende landspecifieke setup of van apparaatspecifieke instillingen van de omvormer.
Algemeen: Apparaattype - exacte naam van de omvormer Fam. - omvormerfamilie van de omvormer Serienummer - serialummer van de omvormer
Landinstalling: Setup - ingestelde landspecifieke setup Version - versie van de landspecifieke setup Origin activated - geeft aan dat de normale landinstalling is geactiveerd. Group - groep voor het bijwerken van de omvormer-software
MPP-tracker:	Tracker 1 - weergave van het ingestelde trackinggedrag (MPP AUTO / MPP USER / FIX) Tracker 2 (alleen bij Fronius Symo met uitzondering van Fronius Symo 15.0-3 208) - weergave van het ingestelde trackinggedrag (MPP AUTO / MPP USER / FIX)
Netmonitoring: GMTi - Grid Monitoring Time - opstarttijd van de omvormer in sec (secon- den) GMTr - Grid Monitoring Time reconnect - herinschakeltijd in sec (seconden) na een netstoring ULL - U (spanning) Longtime Limit - spanningsgrenswaarde in V (Volt) voor de gemiddelde spanningswaarde gedurende 10 minutes LLTrip - Longtime Limit Trip - activeringstijd voor ULL-monitoring: hoe snel de omvormer要去 uitschakelen
Netspanning-grens- waarden interne grenswaarde:	Umax - hoogste interne netspanningswaarde in V (volt) TTMax - Trip Time Max - activeringstijd voor overschrijding van de bovenste interne netspanning-grenswaarde in cyl* Umin - laagste interne netspanningswaarde in V (volt) TTMin - Trip Time Min - activeringstijd voor onderste interne netspanning-grenswaarde in cyl*
Netspanning-grens- waarden externe grenswaarde	UMax - hoogste externe netspanningswaarde in V (volt) TTMax - Trip Time Max - activeringstijd voor overschrijding van de bovenste interne netspanning-grenswaarde in cyl* UMin - laagste externe netspanningswaarde in V (volt) TTMin - Trip Time Min - activeringstijd voor onderste interne netspanning-grenswaarde in cyl*
Lichtnetfrequenie- grenzen:	FILmax - hoogste internelichtnetfrequeniewaarde in Hz (Hertz) FILmin - laagste internelichtnetfrequeniewaarde in Hz (Hertz) FOLmax - hoogste externelichtnetfrequeniewaarde in Hz (Hertz) FOLmin - laagste externelichtnetfrequeniewaarde in Hz (Hertz)
Q-modus: weergave welke blindvermogensinstalling momenteel op de omvormer is ing- gesteld (bijv. OFF, Q / P, enz.)
AC-vermogensgrens inclusief weergave softstart en/of AC- lichtnetfrequenie derating:	Max P AC - maximaaluitvoervermogen dat kan worden gewijzigd met de functie 'Manual Power Reduction' (Handmatige vermogensreductie) GPIS - Gradual Power Incrementation at Startup - weergave (%/sec) of de softstart-functie op de omvormer is geactiveerd GFDPRe - Grid Frequency Dependent Power Reduction enable limit - geeft de ingesteldelichtnetfrequeniewaarde in Hz (Hertz) waar: vanaf wanner er een vermogensreductieplaatsvindt GFDPRv - Grid Frequency Dependent Power Reduction derating gradient - geeft de ingesteldelichtnetfrequeniewaarde in %/Hz aan: hoe sterk de ver- mogensreductie is
AC-spanningsdera- ting:	GVDPRe - Grid Voltage Depending Power Reduction enable limit - drempel- waarde in V vanaf welke de spanningsafhankelijkke vermogensreductie begint GVDPRv - Grid Voltage Depending Power Reduction derating gradient - re- ductiegradiert in %/V waarme het vermogen worden gereduceerd Message - geeft aan of de verzending van een infobericht via Fronius Solar Net geactiveerd is
*cyl = netperioden (cyclci); 1 cyl komt overeen met 20 ms bij 50 Hz of 16,66 ms bij 60 Hz

Versie Weergave van het versienummer en serienummer van in de inverter ingebouwde printplaten (bijvoorbeeld voor servicededoeleinden)

Weergavebereik Display / Display Software / Checksum SW / Datageheugen / Datageheugen #1 / Vermogensmodule / Vermogensmodule SW / EMV-filter / Power Stage #3 / Power Stage #4

Toetsenblokkering in- en uitschakelen

Algemeen De inverter is met een toetsenblokkeerfunctie uitgerust.

Bij geactiveerde 'Setup Lock' functie kan het Setup-menu nicht worden opgeroepen, bijvoorbeeld als beveiliging gegen onbedoeld verstellen van de setup-gegevens.

Voor het activeren / deactiveren van de toetsenblokkeerfunctie要去 de code 12321 worden ingegeven.

Toetsenblokke-ring in- en uitschakelen

1 Druk de knop 'Menu' feverlaten

Het menuniveau wordt weergegeven.

Druk de Niet-voorgeprogrammeerde knop 'Menu / Esc'

5x in□

In het menu 'CODE' wordt 'Toegangscode' weergegeven, de eerste positie knippert.

3 Voer de code 12321 in: Kies met behulp van de knappen 'plus' of 'min' de waarde voor de eerste positie van de code

4 De knop 'Enter' veIaten

De tweede positie knippert.
Herhaal handeling 3 en 4 voor de tweeede, derde, vierde en vrijde positie van de code tot ...

de ingestelde code knippert.

6 De knop 'Enter' ve terlaten

In het menu 'LOCK' (Vergrendelen) worden 'Toetsblokkering' weergegeven.

Kies met behulp van de knoppen 'plus' of 'min' de knopblokkering in of UIT:

ON (AAN) = knopblokkering is ingeschakeld (de menuoptie SETUP kan nicht worden opgeroepen)

OFF (UIT) = knopblokkering isuitgeschakeld (de menuoptie SETUP kan worden opgeroepen)

8 De knop 'Enter' veIaten

USB-stick als datalogger en voor hetactualiseren van de invertersoftware

USB-stick als datalogger

Een op de USB A-bus aangesloten USB-stick kan als datalogger voor een inverter fungeren.

De op de USB-stick opgeslagen logging-data können te allen tjnde

• via het meegelogde FLD-bestand in de software Fronius Solar.access worden geimporteerd,

• via het meegelogde CSV-bestand direct in de programme's van andere aanbieders (bijvoorbeeld Microsoft® Excel) worden bekeken.

Oudere versies (tot Excel 2007) hebben een regelbeperking van 65536 tekens.

Meer informatatie over "Data op de USB-stick", "Datahoeveelheid en opslagcapaciteit" en "Buffergeheugen" vindt u onder:

Fronius Symo 3 - 10 kW:

→http://www.fronius.com/QR-link/4204260172DE

Fronius Symo 10 - 20 kW, Fronius Eco:

→http://www.fronius.com/QR-link/4204260175DE

Passende USB-sticks

Door het groe aantal op de markt verkrijgbare USB-sticks kan nicht worden gegarandeerd dat iedere USB-stick door de inverter worden herkend.

Fronius advisert uitsluitend gecertificierde, voor industrieel gebruik geschikte USB-sticks te gebruiken (let op het USB-IF-logo!).

De inverter ondersteunt USB-sticks met de volgende bestandssystemen:

• FAT12
• FAT16
• FAT32

Fronius raadt aan de gebruekte USB-sticks alleen te gebruiken voor het registre- ren van loggingdata of voor het bijwerken van de inverter software. De USB-sticks mogen geen andere data bevatten.

USB-symbool op het inverterdisplay, bijvoorbeeld in de afleesmodus 'NU':

Herkent de inverter een USB-stick, dan worden rechtsboven op het display het USB-symbool weergegeven.

Bij het aanbrengen van de USB-stick erop letten of het USB-symbol worden weergegeven (kan ook knipperen).

Opmerking! Let er bij buitentoepassingen op dat de functie van gebruikelijke USB-sticks vaak slechts in een beperkt temperatuurbereik is gegardeerd. Stel bij buitentoepassingen veilig dat de USB-stick bijv. ook bij lage temperaturen werkct.

USB-stick voor het bijwerken van de inverter-software

Met behulp van de USB-stick kutten ook eindgebruikers via het Setup-men- nu de software van de inverter bijwer- ken: het update-bestand worden van te voren op de USB-stick opgeslagen en vanaf de USB-stick maar de inverter gekopieerd.

USB-stick verwijderen

Opmerking m.b.t. de verilgheid voor het verwijderen van een USB-stick:

BELANGRIJK! Om het verlies van data te voorkomen, mag een aangesloten USB-stick alleen onder de vol-gende voorwaarden worden verwijderd:

• alleen via de menuoptie SETUP, menurecord 'USB / Hardw. veilig verw.'
• wonneer de LED 'Data-overdracht' Niet meer knippert of brandt.

Het Basic-menuopenen

1 De knop 'Menu' ndrukken

Het menuniveau worden weergegeven.

2 Drukdietniet-voorgeprogrammeerdeknap'Menu/Esc'5x in

In het menu 'CODE' wordt 'Access Code' (Toegangscode) weergegeven, de eerste positie knippert.

3 Voer de code 22742 in: Kies met behulp van de knappen 'plus' of 'min' de waarde voor de eerste positie van de code

4 De knop 'Enter' hdrukken

De tweede positie knippert.

Herhaal handeling 3 en 4 voor de tweede, derde, vierde en vijfde positie van de code tot ...

de ingestelde code knippert.

6 De knop 'Enter' hdrukken

Het Basic-menu wordt weergegeven.

Kies met behulp van de knoppen 'plus' of 'min' het gewenste item
Bewerk het geseleeteerde item door de knop 'Enter' h te drukken
9 Om het Basic-menu te verlaten, de knop 'Esc' ndrukken

De Basic-men-urecords

In het Basic-menu worden de volgende voor de installmenten en het bedrijf van de omvormer belangrijke parameters ingesteld:

• MPP-tracker 2: ON / OFF (AAN / UIT) (alleen bij MultiMPP Tracker-apparaten met uitzondering van Fronius Symo 15.0-3 208)

• DC-bedrijfsmodus: MPP AUTO / FIX / MPP USER

• MPP AUTO: normale bedrijfstooestand; de omvormer zoekt automatisch het optimale werkpunkt
• FIX: voor het invoeren van een vaste DC-spanning waarmee de omvormer werkdt
• MPP USER: voor het invoeren van de laagste MP-spanning waarvandaan de omvormer�nz optimale werkpunkt zoekt
• Dynamic Peak Manager: ON / OFF
• Herstelspanning: voor invoeren van herstelspanning
• MPPT-startspanning: voor invoeren van startspanning

USB-logboek

Activeren of deactiveren van de functie, alle foumteldingen op een USB-stick opslaan AUTO / OFF / ON (AUTOM. / UIT / AAN)

• 'ON' (AAN): Alle foulmeldingen worden automatisch op een aangesloten USB-stick opgeslagen.

Signalingang

• Werkwijze: Ext Sig. / So-Meter / OFF Werkwijze Ext Sig.:

• Type activering: Warning (waarschuwing wordt op display weergegeven) / Ext. Stop (omvormer wordenuitgeschakeld)

• Type aansluiting: N/C (normally closed, verbreekcontact) / N/O (normally open, maakcontact)

Werkwijze So-meter - zie hoofdstuk Dynamische vermogensreductie via omvormer op pagina 137.

• Terugleveringslimiet elektriciteitsnet
  Veld voor het invoeren van het maximale terugleveringsvermogen in W. Als deze waarde worden overschreten, regelt de omvormer binnen de door de nationale normen en voorschriften vereisteijd terug maar de ingestelde waarde.
• Impulsen per kWh Veld voor het invoeren van de impulsen per kWh van de SO-teller.

SMS / Relais

• Gebeurtenisvertraging voor het invoeren van de tijdsvertraging waarmee een SMS worden verstuurd of het relais要去 schakelen 900 - 86.400 seconden
• Gebeurtenissenteller: voor het invoeren van eenantal gebeurtenissen dat tot signalering leidt: 10 - 255

Isolatie-instelling

• Isolatiewaarschuwing: ON / OFF
• Drepelwaarde waarschuwing: voor het invoeren van een drempelwaarde die een waarschuwing tot gevolg heeft
• Dreppelwaarde fout: voor het invoeren van een drempelwaarde die een fout tot gevolg heeft (niet in alle landen beschikbaar)

TOTAL Reset

zet in de menuoptie LOG de max. en de min. spanningswaarden evenals de max. teruggeleverde elektriciteit wee por op nul.

Het terugzetten van de waarden kan nicht ongedaan worden gemaakt.

Om de waarden weeop nul te zetten,drukt u de toets 'Enter' in.

'BEVESTIGEN' wordt weergegeven.

De waarden worden teruggezet, het menu worden weergegeven

Instellingen bij ingebouwde optie "DC SPD"

Als de optie: DC SPD (overspanningsbeveiliging) in de inverter ingebouwd is,要去en de volgende menupunten standard ingesteld worden:

Signaalingang:Ext Sig. Typeactivering:Warning Type aansluiting:N/C

De inverter spanningsloos make en weein scha-kelen

Inverter stroomloos schakelen

1. Schakel de veiligheidsschakelaar van de kabel UIT.
2. Zet de DC-scheidingsschakelaar in de stand 'Uit'.

Voer de eerder genoemde stappen in omgekeerde volgorde uit om de inverter waar in bedrijf te stellen.

Statusdiagnose en storing opheffen

Weergave van statuses codes

De inverter beschicht over een systemdzelfdiagnose die een groot aantal möglichke fouten zichstandig herkent en op het display weergeeft. Hierdoor konnen defec- ten van de inverter en de PV-installatie alsmede installmentie- en bedieningsfouten snug worden opgespoord.

Indien de systememzelfdiagnose een concrete fout heeft gezonden, worden de bijbehorende statuscode op het display weergegeven.

BELANGRIJK! Kortstondig aangegeven statusescodes können gevolg zichen van het regelgedrag van de inverter. Werkt de inverterervolgens storingsvrij verdier, dan is geen fout aanwezig.

Vollediguitvallen van het display

Blijft het display langere vrij na zonsopgang donker:

• AC-spanning op aansluiingen van inverter controleren: de AC-spanning moet 220/230 V (+ 10% / - 5%) respectievelijk 380/400 V (+ 10% / - 5%) bedragen.

Statuscodes in de e-Manual

De meest recente statusescodes zijn te vinden in de e-Manual-versie van deze bedieningshandleiding:https://manuals.fronius.com/html/4204101909/de.html#o_t_0000000061

Klantenservice BELANGRIJK! Neem contact op met uw Fronius leverancier of een door Fronius geschoolde servicemonteur, wanneer

• een storing vaak of permanent opttreedt
• een storing optreedt die nicht in de tabellen is vermeld

Exploitation in omgevingen met een sterke stofontwikkeling

Bij exploitation van de inverter in omgevingen met een sterke stofontwikkeling: zo nodig de koellichamen en ventilatoren aan dechterzijde van de vermogens-module, evenals de inlaatluchtopeningen in de montagesteun met schone persluchtuitblazen.

Technische gegevens

Algemene geve
vens en veilig
heidsvoorzienin
gen Fronius Sy
mo 3.0-3-20.0-3, Fronius Eco 25.0-3-27.0-3

Algemene gegevens
Koeling Geregelde geforceerde ventilatie
Beschermingsklasse IP 65 (Symo	3.0-3 - 8.2-3)IP 66 (Symo 10.0-3 - 20.0-3)IP 66 (Eco 25.0-3 - 27.0-3)
Afmetingen h x b x d 645 x 431 x	204 mm (Symo 3.0-3 - 8.2-3)725 x 510 x 225 mm (Symo 10.0-3 - 20.0-3)725 x 510 x 225 mm (Eco 25.0-3 - 27.0-3)
Toelaatbare omgevingstempera-tuur	- 25 °C - +60 °C
Toelaatbare luchtvochtigheid O -	100%
EMV-emissieklasse B
Overspanningscategoriè DC / AC	2 / 3
Vervuilingsgraad 2
Omvormertopologie nicht geïsoleerd, zonder transformator
Veiligheidsvoorzieningen
DC-isolatiemeting geäntegréd
Gedrag bij DC-overbelasting Werk	kpuntverschuiving, vermogensbegrenzung
DC-scheidingsschakelaar geäntegrèerd
Lekstroombeveiliging geäntegrèerd
Actieve eilandherkenning	Frequentieverschuivingsmethode

Fronius Symo	3.0-3-S	3.7-3-S	4.5-3-S
Ingangsgevevens
MPP-spanningsbereik	200 - 800 V DC	250 - 800 V DC	300 - 800 V DC
Max. ingangsspanning(bij 1000 W / m2 / -10 °C in nullastbe-drijf)	1000 V DC
Min. ingangsspanning	150 V DC
Max. ingangsstroom	16 A
Max. kortsluitingsstroom PV-generator 8)	24 A
Max. terugleveringsstroom van de om-vormerশ het PV-veld3)	32 A (RMS)4)
Uitgangsgevevens
Nominal uitvoervermogen (Pnom)	3000 W	3700 W	4500 W
Fronius Symo 3.0-3-S 3.7-3-S 4.5-3-S
Max. uittvoervermogen 3000 W 3700 W	4500 W
Nominal schijnvermogen 3000 VA 3700 VA 4500 VA
Nominate netspanning 3~ NPE 400 / 230 V of 3~ NPE 380 / 220 V
Min. netspanning 150 V / 260 V
Max. netspanning 280 V / 485 V
Nominate uitgangsstroom bij 220 / 230 V	4,5 / 4,3 A 5,6 /	5,4 A 6,8 / 6,5 A
Max. uitgangsstroom 9 A
Nominate freiestie	50 / 60 Hz 1)
Initièle kortsluitingswisselstroom / fa-se Ik	9 A
Totale harmonische verrorming < 3%
Vermogensfactor cos phi	0,7 - 1 ind./cap.2)
Inschakelstroom 5)	38 A / 2 ms
Max. uittgangsdifferentieelstroom per tijsduur	21,4 A / 1 ms
Algemene gegevens
Maximaal rendement	98%
Europ. rendement	96,2%	96,7%	97%
Eigenerverbruik 's nachts	< 0,7 W en < 3 VA
Gewicht	16 kg
Geluidsemissie	58,3 dB(A) ref. 1pW

Fronius Symo	3.0-3-M 3.7-3-M 4.5-3-M
Ingangsgevevens
MPP-spanningsbereik	150 - 800 V DC	150 - 800 V DC
Max. ingangsspanning(bij 1000 W / m2 / -10 °C in nullastbe-drijf)	1000 V DC
Min. ingangsspanning	150 V DC
Max. ingangsstroom	2 x 16,0 A
Max. kortsluitingsstroom PV-generator(MPPT1 / MPPT2)8)	31 A / 31 A
Max. terugleveringsstroom van de om-vormer� het PV-veld3)	48 A (RMS)4)
Uitgangsgevevens
Nominal uitvoervermogen (Pnom)	3000 W 3700 W 4500 W
Max. uitvoervermogen 3000 W 3700 W	4500 W
Nominal schijnvermogen 3000 VA 3700 VA 4500 VA

Fronius Symo 3.0-3-M 3.7-3-M 4.5-3-M
Nominale netspanning 3~ NPE 400 / 230 V of 3~ NPE 380 / 220
Min. netspanning 150 V / 260 V
Max. netspanning 280 V / 485 V
Nominale uitgangsstroom bij 220 / 230 V	4,6 / 4,4 A 5,6 /	5,4 A 6,8 / 6,5 A
Max. uitgangsstroom 13,5 A
Nominale freiagentie	50 / 60 Hz 1)
Initièle kortsluitingswisselstroom / fa-se Ik	13,5 A
Totale harmonische verrorming < 3%
Vermogensfactor cos phi	0,85 - 1 ind./cap.2)
Inschakelstroom 5)	38 A / 2 ms
Max. uitgangsdifferentieelstroom per tijsduur	24 A / 6,6 ms
Algemene gegevens
Maximaal rendement 98%
Europ. rendement 96,5% 96,9% 97,2%
Eigenerverbruik 's nachts < 0,7 W en < 3 V A
Gewicht	19,9 kg
Geluidsemissie	59,5 dB(A) ref. 1 pW

Fronius Symo 5.0-3-M 6.0-3-M 7.0-3-M
Ingangsgevevens
MPP-spanningsbereik	163 - 800 V DC	195 - 800 V DC	228 - 800 V DC
Max. ingangsspanning(bij 1000 W / m2 / -10 °C in nullastbe-drijf)	1000 V DC
Min. ingangsspanning	150 V DC
Max. ingangsstroom	2 x 16,0 A
Max. kortsluitingsstroom PV-generator(MPPT1 / MPPT2)8)	31 A / 31 A
Max. terugleveringsstroom van de om-vormer� het PV-veld3)	48 A (RMS)4)
Uitgangsgevevens
Nominal uitvoervermogen (Pnom)	5000 W	6000 W	7000 W
Max. uitvoervermogen	5000 W	6000 W	7000 W
Nominal schijnvermogen	5000 VA	6000 VA	7000 VA
Nominale netspanning 3~ NPE 400 / 230 V of 3~ NPE 380 / 220
Min. netspanning 150 V / 260 V
Fronius Symo 5.0-3-M 6.0-3-M 7.0-3-M
Max. netspanning 280 V / 485 V
Nominale uitgangsstroom bij 220 / 230 V	7,6 / 7,3 A 9,1 /	8,7 A 10,6 / 10,2 A
Max. uitgangsstroom 13,5 A
Nominale freiagentie	50 / 60 Hz 1)
Initièle kortsluitingswisselstroom / fa-se IK	13,5 A
Totale harmonische vervorming < 3%
Vermogensfactor cos phi	0,85 - 1 ind./cap.2)
Inschakelstroom 5)	38 A / 2 ms
Max. uitgangsdifferentieelstroom per tijdsduur	24 A / 6,6 ms
Algemene gegevens
Maximaal rendement 98%
Europ. rendement 97,3% 97,5% 97,6%
Eigenverbruik 's nachts < 0,7 W en < 3 VA
Gewicht	19,9 kg	19,9 kg	21,9 kg
Geluidsemissie	59,5 dB(A) ref. 1 pW

Fronius Symo	8.2-3-M
Ingangsgevevens
MPP-spanningsbereik (PV1 / PV2)	267 - 800 V DC
Max. ingangsspanning (bij 1000 W / m² / -10 °C in nullastbedrijf)	1000 V DC
Min. ingangsspanning	150 V DC
Max. ingangsstrom (I PV1 / I PV2)	2 x 16,0 A
Max. kortsluitingsstrom PV-generator (MPPT1 / MPPT2)8)	31 A / 31 A
Max. terugleveringsstroom van de omvormer maar het PV-veld3)	48 A (RMS)4)
Uitgangsgevevens
Nominal uitvoervermogen (Pnom)	8200 W
Max. uitvoervermogen	8200 W
Nominal schijnvermogen	8200 VA
Nominale netspanning	3~ NPE 400 / 230 V of 3~ NPE 380 / 220
Min. netspanning	150 V / 260 V
Max. netspanning	280 V / 485 V
Nominale uitgangsstroom bij 220 / 230 V	12,4 / 11,9 A
Max. uitgangsstroom	13,5 A
Nominale freiendentie	50 / 60 Hz1)
Fronius Symo 8.2-3-M
Initièle kortsluitingswisselstroom / fase IK	13,5 A
Totale harmonische vervorming < 3%
Vermogensfactor cos phi	0,85 - 1 ind./cap.2)
Inschakelstroom 5)	38 A / 2 ms
Max. uitgangsdifferentieelstroom per tijdsduur 24 A / 6,6 ms
Algemene gegevens
Maximaal rendement 98%
Europ. rendement 97,7%
Eigenverbruik 's nachts < 0,7 W en < 3 VA
Gewicht 21,9 kg
Geluidsemissie 59,5 dB(A) ref. 1 pW

Fronius Symo 10.0-3-M 10.0-3-M-OS 12.5-3-M
Ingangsgevevens
MPP-spanningsbereik	270 - 800 V DC	270 - 800 V DC	320 - 800 V DC
Max. ingangsspanning(bij 1000 W / m2 / -10 °C in nullastbedrijf)	1000 V DC	900 V DC	1000 V DC
Min. ingangsspanning	200 V DC
Max. ingangsstroom (MPP1 / MP-P2)(MPP1 + MPP2)	27,0 / 16,5 A (14 A voor spanningen < 420 V)43,5 A
Max. kortsluitingsstroom PV- generator (MPP1 / MPP2)8)	56 / 34 A
Max. terugleveringsstroom van de omvormer� het PV-veld3)	40,5 / 24,8 A (RMS)4)
Uitgangsgevevens
Nominal uitvoervermogen (Pnom)	10.000 W	10.000 W	12.500 W
Max. uitvoervermogen	10.000 W	10.000 W	12.500 W
Nominal schijnvermogen	10.000 VA	10.000 VA	12.500 VA
Nominale netspanning	3~ NPE 400 / 230 V of 3~ NPE 380 / 220
Min. netspanning	150 V / 260 V
Max. netspanning	280 V / 485 V
Nominale uitgangsstroom bij 220 / 230 V	15,2 / 14,4 A	15,2 / 14,4 A	18,9 / 18,1 A
Max. uitgangsstroom	20 A
Nominale freiendie	50 / 60 Hz1)
Fronius Symo 10.0-3-M 10.0-3-M-OS 12.5-3-M
Initièle kortsluitingswissel-stroom / fase IK	20 A
Totale harmonische verrorming < 1,75% < 1,75% < 2%
Vermogensfactor cos phi	0 - 1 ind./cap.2)
Max. uitgangsdifferentieelstroom per tijdsduur	64 A / 2,34 ms
Algemene gegevens
Maximaal rendement 97,8%
Europ. rendement UDCmin / UDC-nom / UDCmax	95,4% / 97,3% / 96,6%	95,4% / 97,3% / 96,6%	95,7% / 97,5% / 96,9%
Eigenverbruik 's nachts 0,7 W en 117 VA
Gewicht 34,8 kg
Geluidsemissie 65 dB(A) (ref. 1 pW)

Fronius Symo 15.0-3-M 17.5	3-M	20.0-3-M
Ingangsgegevens
MPP-spanningsbereik	320 - 800 V DC	370 - 800 V DC	420 - 800 V DC
Max. ingangsspanning(bij 1000 W / m² / -10 °C in nullastbe-drijf)	1000 V DC
Min. ingangsspanning	200 V DC
Max. ingangsstroom (MPP1 / MPP2)(MPP1 + MPP2)	33,0 / 27,0 A51,0 A
Max. kortsluitingsstroom PV-generator(MPP1 / MPP2)8)	68 / 56 A
Max. terugleveringsstroom van de om-vormerশ het PV-veld3)	49,5 / 40,5 A
Uitgangsgegevens
Nominal uitvoervermogen (Pnom)	15.000 W	17.500 W	20.000 W
Max. uitvoervermogen	15.000 W	17.500 W	20.000 W
Nominal schijnvermogen	15.000 VA	17.500 VA	20.000 VA
Nominale netspanning	3~ NPE 400 / 230 V of 3~ NPE 380 / 220
Min. netspanning	150 V / 260 V
Max. netspanning	280 V / 485 V
Nominale uitgangsstroom bij 220 / 230V	22,7 / 21,7 A	26,5 / 25,4 A	30,3 / 29 A
Max. uitgangsstroom	32 A
Nominate freiuentie	50 / 60 Hz1)
Initièle kortsluitingswisselstroom / fa-se Ik	32 A
Fronius Symo 15.0-3-M 17.5-3-M 20.0-3-M
Totale harmonische verrorming < 1,5%	< 1,5% < 1,25%
Vermogensfactor cos phi	0 - 1 ind./cap.2)
Max. uitgangsdifferentieelstroom per tijsdsduur	64 A / 2,34 ms
Algemene gegevens
Maximaal rendement 98%
Europ. rendement UDCmin / UDCnom / UDCmax	96,2% / 97,6% / 97,1%	96,4% / 97,7% / 97,2%	96,5% / 97,8% / 97,3%
Eigenverbruik 's nachts 0,7 W en 117 VA
Gewicht 43,4 kg
Geluidsemissie 65 dB(A) (ref. 1 pW)

Fronius Eco 25.0-3-S 27.0-3-S
Ingangsgevevens
MPP-spanningsbereik	580 - 850 V DC	580 - 850 V DC
Max. ingangsspanning(bij 1000 W / m2 / -10 °C in nullastbedrijf)	1000 V DC
Min. ingangsspanning	580 V DC
Max. ingangsstroom	44,2 A	47,7 A
Max. kortsluitingsstroom PV-generator 8)	98 A
Max. terugleveringsstroom van de omvormaar het PV-veld 3)	48 A (RMS)4)
Startingangsspanning	650 V DC
Max. capaciteit van de PV-generator waar aarde	5000 nF	5400 nF
Grenswaarde van de isolatieweerstandstestsussen PV-generator en aarde (bij levering)7)	100 kΩ
Instelbaar bereik van isolatieweerstandstestussen PV-generator en aarde 6)	100 - 10.000 kΩ
Grenswaarde en uitschakeltijd van plotse-linge reststroombewaking (bij levering)	30 / 300 mA / ms60 / 150 mA / ms90 / 40 mA / ms
Grenswaarde en uitschakeltijd van continuereinstroombewaking (bij levering)	300 / 300 mA / ms
Instelbaar bereik van continue reststroombewaking 6)	- mA
Cyclische herhaling van isolatieweer-standstest (bij levering)	24 h
Instelbaar bereik voor cyclisch herhalenvan isolatieweerstandstest	-
Uitgangsgeevens
Nominal uitvoervermogen (Pnom) 25.000 W	27.000 W
Max. uitvoervermogen 25.000 W 27.000 W
Nominal schijnvermogen 25.000 VA 27.000 VA	VA
Nominale netspanning 3~ NPE 400 / 230 V of 3~ NPE 380 / 220
Min. netspanning 150 V / 260 V
Max. netspanning 275 V / 477 V
Nominale uitgangsstroom bij 220 / 230 V 37,9 / 36,2 A 40,9 / 39,1 A
Max. uitgangsstroom 42 A
Nominale freiestie	50 / 60 Hz1)
Totale harmonische verrorming	< 2%
Vermogensfactor cos phi	0 - 1 ind./cap.2)
Max. uitgangsdifferentieelstroom per tijs-duur	46 A / 156,7 ms
Algemene gevevens
Maximaal rendement	98%
Europ. rendement UDCmin / UDCnom / UDCmax	97,99% / 97,47% / 97,07%	97,98% / 97,59% / 97,19%
Eigenverbruik 's nachts	0,61 W en 357 VA
Gewicht (light-versie)	35,69 kg (35,44 kg)
Geluidsemissie	72,5 dB(A) (ref. 1 pW)
Inschakelstroom5)	65,7 A / 448 μs
Veiligheidsvoorzieningen
Max. overstroombeveiliging	80 A

WLAN

WLAN
Frequentiebereik	2.412 - 2.462 MHz
Gebrachte kanalen / vermogen	Kanaal: 1-11 b,g,n HT20 Kanaal: 3-9 HT40 <18 dBm
Modulatie	802.11b: DSSS (1 Mbps DBPSK, 2 Mbps DQPSK, 5,5/11 Mbps CCK) 802.11g: OFDM (6/9 Mbps BPSK, 12/18 Mbps QPSK, 24/36 Mbps 16-QAM, 48/54 Mbps 64-QAM) 802.11n: OFDM (6,5 BPSK, QPSK, 16-QAM, 64-QAM)

Verklaring van de voetnoten

1) Vermelde waarden zijn standardaard waarden; afhankelijk van de bestelling worden de omvormer special op het betreffende land afgestemd.
2) Afhankelijk van landspecifieke setup of apparaatspecifieke instellenen (ind. = inductief; cap. = capacitief)
3) Maximale stroom van een defect zonnepaneel maar alle andere zonnepanelen. Van de omvormer zichaar de PV-zijde van de omvormer is het O A.
4) Veiliggesteld door de elektrische constructie van de omvormer
5) Piekestroom bij inschakelen van de omvormer
6) Vermelde waarden zijn standard waarden;DEXE Waarden moeten afhankelijk van de eisen en het PV-vermogen worden aangepast.
7) Vermelde waarde is een maximale waarde; als de maximale waarde worden overschreden, kan dit de werkung negatif beinvloeden.
8) I_SCPV = I_SCmax≥ I_SC(STC)× 1,25 na bijv.: IEC60364 - 7 - 712,NEC2020, AS/NZS 5033:2021

Geintegreerde DC-scheidingschakelaar Fronius Symo 3.0 - 8.2

Productnaam Benedict LS32 E 7767
Toegekende isolatiespanning 100	O V DC
Toegekende doorgangsweer-stand	8 kV
Geschikt voor isolatie Ja, alleen DC
Gebruikscategory en/of PV-gebruikscategory	volgens IEC/EN 60947-3 gebruikscategory DC-PV2
Toegekende korte-duurstroom-meerstand (Icw)	Toegekende korte-duurstroomweerstand (Icw): 1000 A
Toegekend kortsluitingsinschelvermogen (Icm)	Toegekend kortsluitingsinschakelvermogen (Icm): 1000 A

Toegekende bedrijfsstroomen toegekenduitschakelver-mogen	Toegekendebedrijfsspan-ning (Ue)[V d.c.]	Toegekendebedrijfsstroom(Ie)[A]1P	I(make)/I-break)[A]1P	Toegekendebedrijfsstroom(Ie)[A]2P	I(make)/I-break)[A]2P
	≤ 500 14 56	32 128
	600 8 32 27	108
	700 3	12 22 88
	800 3	12 17 68
	900 2	8 12 48
	1000	2	8	6	24

Geintegreerde DC-scheidingschakelaar Fronius Symo 10.0 - 12.5

Productnaam Benedict LS32 E 7857
Toegekende isolatiespanning 1000 V DC
Toegekende doorgangsweerstand	8 kV
Geschikt voor isolatie Ja, alleen DC
Gebruikscategory en/of PV-gebruikscategory	volgens IEC/EN 60947-3 gebruikscategory DC-PV2
Toegekende korte-duurstroom-meerstand (Icw)	Toegekende korte-duurstroomweerstand (Icw): 1000 A voor 2-polig, 1700 A voor 2+2-polig
Toegekend kortsluitingsinschakelvermogen (Icm)	Toegekend kortsluitingsinschakelvermogen (Icm): 1000 A voor 2-polig, 1700 A voor 2+2-polig

Toegekend uitschakel- vermogen	Toegekende bedrijfsspan- ning (Ue) [V d.c.]	Toegekende bedrijfsstroom (Ie) [A] 2P	I(make) / IBREAK) [A] 2P	Toegekende bedrijfsstroom (Ie) [A] \( 2 + {2P} \)	I(make) / I(break) [A] \( 2 + {2P} \)
	\( \leq {500}\;{32}\;{12} \)	8 50 200
	600 27 108	35 140
	700 22 88	22 88
	800 17 68	17 68
	900 12 48	12 48
	1000 6 24	6 24

Geintegreerde DC-scheidingschakelaar Fronius Symo 15.0 -20.0, Fronius Eco

Productnaam Benedict LS32 E 7858
Toegekende isolatiespanning 100	O V DC
Toegekende doorgangsweer-stand	8 kV
Geschikt voor isolatie Ja, alleen DC
Gebruikscategory en/of PV-gebruikscategory	volgens IEC/EN 60947-3 gebruikscategoryDC-PV2
Toegekende korte-duurstroom-meerstand (Icw)	Toegekende korte-duurstroomweerstand(Icw): 1400 A voor 2-polige, 2400 A voor2+2 polig
Toegekend kortsluitingsinschakelvermogen (Icm)	Toegekend kortsluitingsinschakelvermogen(Icm): 1400 A voor 2-polige, 2400 A voor2+2 polig

Toegekend uitschakel- vermogen	Toegekende bedrijfsspan- ning (Ue) [V d.c.]	Toegekende bedrijfsstroom (Ie) [A] 2P	I(make) / I-break) [A] 2P	Toegekende bedrijfsstroom (Ie) [A] \( 2 + {2P} \)	I(make) / I-break) [A] \( 2 + {2P} \)
	\( \leq {500}\;{55}\;{22} \)	0 85 340
	600 55 220	75 300
	700 55 220	60 240
	800 49 196	49 196
	900 35 140	35 140
	1000 20 80	25 100

Aangehouden normen en richtlijnen

CE-aanduiding

Aan alle vereiste en geldende normen en richtlijnen ten aanzien van de geldende EU-richtlijn worden voldaan, zodat de apparatuur het CE-aanduiding draagt.

Schakeling ter voorkoming van eilandwerking

De inverter beschibt over een goedgekeurde schakeling ter voorkoming van eilandwerking.

Netuityval

De standard in de inverter geintegreerde meet- en veiligheidsprocedures zorgen ervoor dat bij een netuitval (uitschakeling door het energiebedrijf of leidingscha- de) de levering aan het net onmiddelijk worden onderbroken.

Garantiebepalingen en verwijdering

Fronius-fabrieksgarantie

Gedetailleerde, landspecifieke garantievoorwaarden zijn beschikbaar op internet: www.fronius.com/solar/warranty

Om de volledige garantieperiode voor uw neuen geinstalleerde Fronius-inverter of -opslag te krijgen, registreert u zich op: www.solarweb.com.

Verwijdering Afgedankte elektrische en elektronische apparatuur要去 conform Europese richtig den nationale wetgeving geschäden worden ingezameld en op een milieuvriendelijk manier worden gerecycled. Gebrachte apparaten要去 bij de dealer of via eenplaatselijk, erkend inzamel- en afvoersystemen worden ingeleverd. Een correcte afvoer van het oude apparaat bevordert een duurzame recy-cling van materiele hulpbronnen. Het negeren ervan kan leiden tot möglichke gezondheids-/milieueffecten.
