GEBRUIKSAANWIJZING 34895 CHACON

Lees vóór de installatie!

Controleer of deze punten worden nageleefd.

1. Zorg ervoor dat de kabels tussen de 2 toestellen goed zijn aangesloten (zie hoofdstuk 4 van de handleiding)
2. Volg de stappen van de configuratiewizard (zie hoofdstuk 5 van de handleiding)
3. Wacht tot de 2 toestellen automatisch verbinding maken

Rechtsboven op uw scherm ziet u 3 soorten pictogrammen die achtereenvolgens scrollen:

• Er is geen apparaat aangesloten
• Storing in de verbinding
• SIR Verbinding tussen de 2 eenheden

De videofoon is functioneel zodra het pictogram (SIR) rechtsboven in uw scherm zichtbaar is. Indien dit niet het geval is, doe dan een reset door op (_) te drukken op uw scherm via de configuratie en ga terug naar stap 1.

Om u te helpen bij uw installatie, vindt u hieronder onze installatiehulpvideo's: https://www.youtube.com/watch?v=yxAeUNXFIBE

1. Verpakkingsinhoud

1×

1×

1×1×1×

2. Productbeschrijving

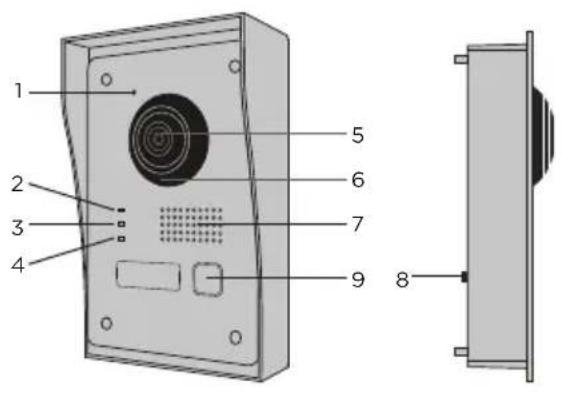

2.1 De buitenunit 2.2 Connectoren

1 2 3 4 5 6 7 8

1 Microfoon
2 Oproep-indicator
3 Gesprek bezig
4 Deur openen-indicator
5 Camera
6 Infrarood
7 Luidspreker
8 Antidiefstal knop
9 Belknop

A1 A12 NC1 ANG1 ANG2 EN GND NORM LOCK1 LOCK2 12V OUT ALARM IN LOCK POWER

A1 NC1 NC Normally closed (normaal gesloten)
A2	NO1	NO Normally open (normaal open)
A3 COM Gemeenschappelijk
A4	NC2 NC Normallyclosed(normaalgesloten)
A5	NO2	NO Normally open (normaal open)
A6 GND Neutraal
A7	AIN1	Alarmingang 1
A8 A N2 Alarmingang 2
A9	12V OUT	12V-uitgang voor elektrisch slot
A10	GND	Neutraal
A11	2-WIRE	Rode kabel voor binnenbord
A12	2-WIRE	Zwarte kabel voor binnenbord

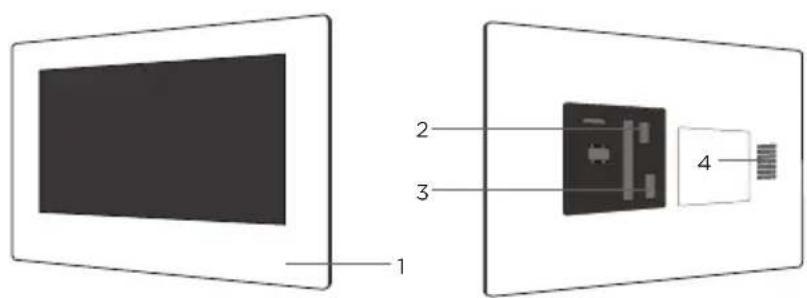

2.3 Het 7 inch-scherm

1 2 3 4

1 Microfoon
2 Buitenunitconnector
3 24V voedingsconnector of voedingskabel van elektrisch paneel
4 Luidspreker

3. Monteren van de videofoon

3.1 Buitenunit

Voor u begint:

• Zorg ervoor dat het scherm niet aangesloten is op het stroomnetwerk.
• Sluit de kabels van de buitenunit aan Sluit de kabels van de buitenunit aan vóór de installatie.

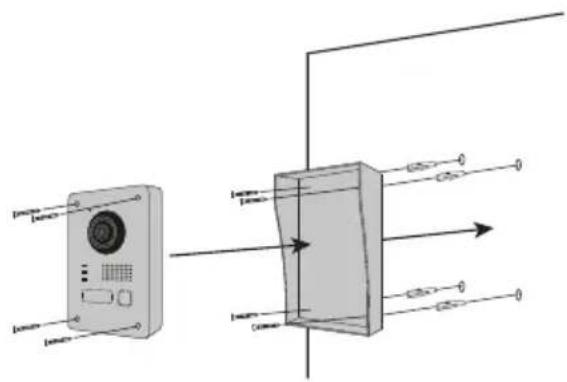

A. Opbouwsysteem

1) Boor 4 gaten op de plaatsen van de openingen in het beschermkapje. (Dimensional diagram)
2) Plaats de pluggen in de gaten en zet het beschermkapje vast met de bijgeleverde schroeven. (4)
3) Leid de kabel door
4) Sluit de kabel van het scherm aan op de buitenunit. Zorg ervoor dat de 2 toestellen correct zijn aangesloten (Diagram - 2 units)
5) Voordat u de buitenunit aan het beschermkapje bevestigt, moet u de kabels aansluiten. Raadpleeg de verschillende schema's, en sluit het schema aan dat overeenkomt met uw installatie! (Diagram Lock + Gates - 2 Gates - 2 Lock)
6) Zet de buitenunit vast in het beschermkapje met de bijgeleverde schroeven. (4)

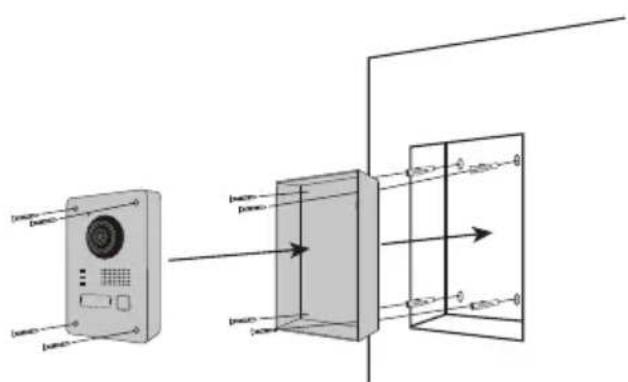

B. Inbouwschema

1) Maak de nodige ruimte vrij in de muur voor de inbouwdoos.
2) Boor 4 gaten op de plaatsen van de openingen in de inbouwdoos. (Dimensional diagram)
3) Plaats de pluggen in de gaten en zet de inbouwdoos vast met de bijgeleverde schroeven. (4)
4) Leid de kabel door
5) Sluit de kabel van het scherm aan op de buitenunit. Zorg ervoor dat de 2 toestellen correct zijn aangesloten (Diagram - 2 units)
6) Voordat u de buitenunit aan het beschermkapje bevestigt, moet u de kabels aansluiten. Raadpleeg de verschillende schema's, en sluit het schema aan dat overeenkomt met uw huis! (Diagram Lock + Gates - 2 Gates - 2 Lock)
7) Zet de buitenunit vast in de inbouwdoos met de bijgeleverde schroeven. (4)

3.2 Installatie van de binnen monitor

1) Boor 4 gaten op de plaatsen van de openingen in het wandmontageplaatje.
2) Maak een gat in je muur om de elektrische domino te verbergen
3) Plaats de pluggen in de gaten en zet het wandmontageplaatje vast met de bijgeleverde schroeven. (4)
4) Sluit de voedingsconnector en de buitenunit connector aan. (Hiervoor moet u een terminal block tussen de 2 connectoren plaatsen om het scherm met de buitenunit te verbinden)
5) Bevestig het scherm op het wandmontageplaatje zoals weergegeven in afbeelding

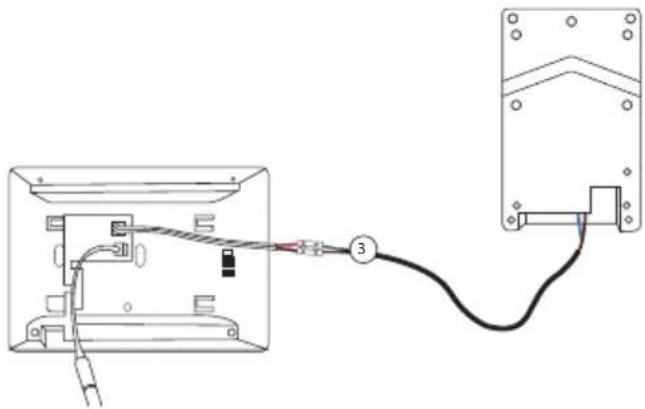

4. Aansluiten van de 2 toestellen

Opmerking: Om de kabels aan te sluiten heeft u een kleine platte schroevendraaier nodig. Druk op de knop (N) met de platte schroevendraaier naar beneden om de kabels in te voeren. Sluit de kabel aan die de buitenunit met het scherm verbindt.

(Controleer of de kabels tussen de 2 toestellen goed zijn aangesloten).

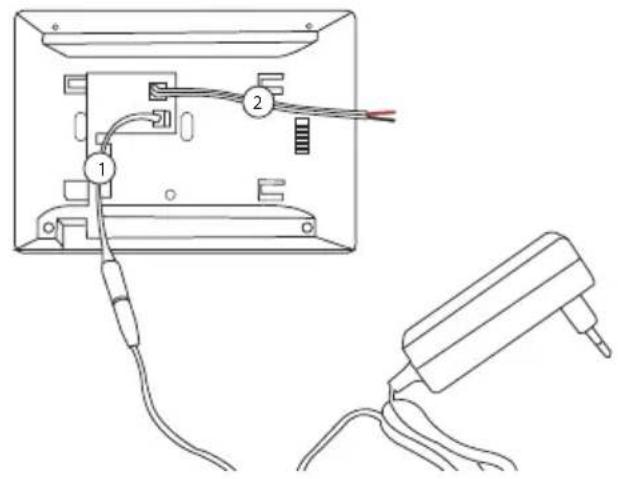

1. Klik de 24V voedingsconnector vast (*)
2. Klem de connector van de buitenunit vast

1. Sluit de kabel aan die de 2 toestellen verbindt
2. Aansluiten op de stroomvoorziening

(*) Extra optie voor de voeding van het display.

Stroomkabel voor elektrisch paneel

U kunt de voeding van uw videofoon rechtstreeks op uw elektrisch paneel aansluiten. U dient hiervoor een modulaire transformator te installeren (niet meegeleverd). De specifieke voedingskabel wordt meegeleverd om u in staat te stellen dit type installatie uit te voeren.

Voor meer informatie, zie onze installatievideo's.

Wacht 1 minuut alvorens het scherm aan te zetten

5. Eerste configuratie

5.1 Configuratiewizard

Bij de eerste keer inschakelen leidt de wizard u naar het scherm voor het configureren van de belangrijkste instellingen van uw videofoon.

Volg deze stappen voor u het apparaat in gebruik neemt.

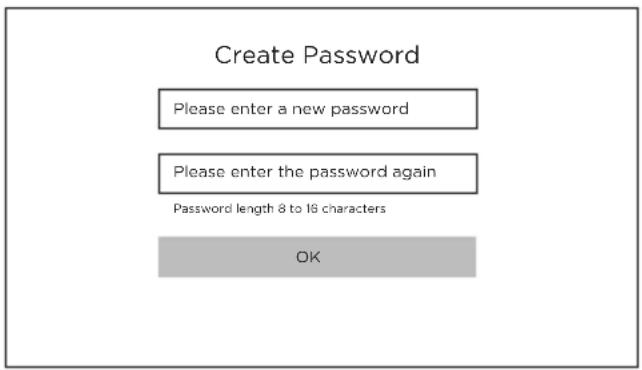

Zet het scherm aan. Een activeringspagina zal u automatisch worden voorgesteld. Kies een beheerderswachtwoord om later toegang te krijgen tot het instellingenmenu.

Druk op OK om het te activeren.

WAARSCHUWING! Schrijf uw wachtwoord ergens op! (aan de achterkant van het scherm). Het zal u telkens gevraagd worden als u een instelling wilt wijzigen.

Wij raden u ten zeerste aan een sterk wachtwoord naar keuze te maken (met minimaal 8 tekens, waaronder ten minste drie soorten van de volgende categorieën: hoofdletters, kleine letters, cijfers en speciale tekens) om de veiligheid van uw product te vergroten.

Wachtwoord: ....

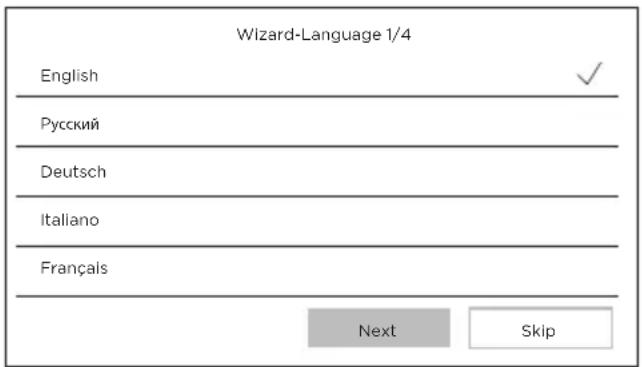

Wizard-Language 1/4 English Русский Deutsch Italiano Français Next Skip

Stap 2

Selecteer de gewenste taal.

(Dit moet naderhand opnieuw worden bevestigd, door de configuratie opnieuw te doorlopen zodat de 2 eenheden dezelfde taal hebben).

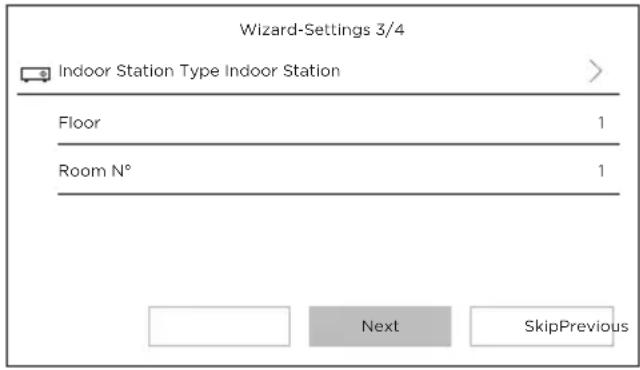

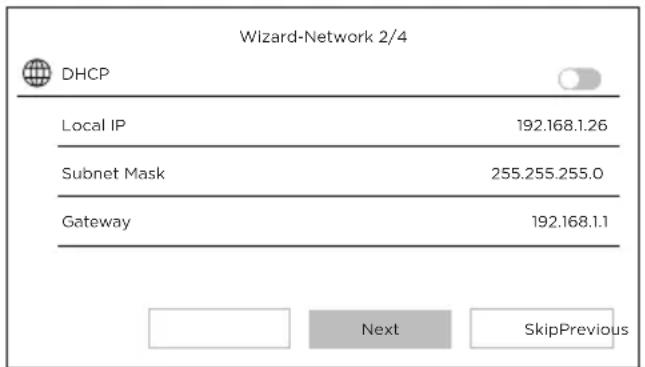

Configureren van een lokaal netwerk tussen de buitenunit en de binnenunit.

Het is aanbevolen om de optie DHCP uitgeschakeld te laten en de standaardconfiguratie te behouden.

U kunt een etagenummer en een kamernummer invoeren in geval van een netwerkinstallatie met meerdere verschillende apparaten.

Deze optie is niet verplicht.

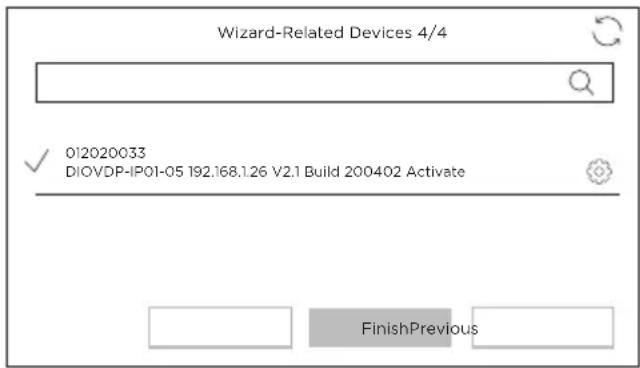

Wizard-Related Devices 4/4 012020033 DIOVDP-IP01-05 192.168.1.26 V2.1 Build 200402 Activate FinishPrevious

Stap 5

Wacht 1 minuut, tot de buitenunit wordt gedetecteerd.

Attentie! Als de kabels goed zijn bevestigd, wordt de verbinding tussen de 2 toestellen automatisch tot stand gebracht.

U hoeft geen serienummer in te voeren.

Als de verbinding niet werkt, volg dan de hulpinstructies die via deze link worden verstrekt: https://www.youtube.com/watch?v=njqwbwLijlo

5.2 Verbinden met het wifi-netwerk

U hoeft uw toestel niet te verbinden met het Wi-Fi-netwerk.

Het is alleen nodig voor het toevoegen van de applicatie aan uw smartphone en voor de afstandsbediening.

Selecteer op het beginscherm het instellingenmenu

Selecteer het wifi-symbol in het linker menu.

Kies uw netwerk in de vervolgkeuzelijst.

6. Installeren van de app

De app is beschikbaar voor Android en iOS.

Zoek afhankelijk van uw smartphonemodel in de Android Play Store of in de Apple Store de app 'Guarding Vision' en installeer deze.

Open de app en volg de instructies op het scherm om een gebruikersaccount aan te maken.

6.1 Registreren met QR-code

Selecteer het instellingenmenu op het welkomstscherm van het videofoonscherm

Selecteer het configuratiepictogram

Ga naar het gedeelte 'Instellingen van de Guarding Vision-dienst' om de QR-code van het apparaat weer te geven. Selecteer in de 'Guarding Vision'-app op uw smartphone het plusteken '+' recht bovenin.

Kies 'Code analyseren' in het vervolgkeuzemenu.

Houd de fotocamera voor de QR-code op het scherm van de videofoon.

6.2 Handmatig registreren

Selecteer het instellingenmenu op het welkomstscherm van het videofoonscherm

Selecteer het configuratiepictogram

Ga naar het gedeelte 'Apparaatgegevens' om het serienummer van het apparaat weer te geven. Selecteer in de 'Guarding Vision'-app op uw smartphone het plusteken '+' recht bovenin.

Kies 'Handmatig toevoegen' in het vervolgkeuzemenu.

Voer het serienummer in dat weergegeven wordt op het scherm van uw videofoon.

Opmerking:

Het standaardwachtwoord van uw apparaat is 123456. De standaardverificatiecode van uw apparaat is ABCDEF

7. Speciale kenmerken van de videofoon

7.1 In geval van afwezigheid

De optie «automatisch antwoord» van de videofoon informeert de bezoeker dat u in gesprek bent, en geeft de bezoeker de mogelijkheid een spraakbericht achter te laten.

Algemeen
Intercomtype 2 draadden handsfree
Bedrijfstemperatuur -40 - +55°C
Opslagtemperatuur -40 - +55°C
Kabellengte en diameter 0 tot 100 m / diameter : 1.5 mm2
Beschermingsgraad (buitenunit) IP65
Specificaties
Merk adapter HOIOTO
Adapter modelnummer ADS-40FSI-19 24036EPG
Ingangsspanning 24DC
Ingangsfrequentie AC 100-240V - 50-60Hz
Uitgangsspanning 24,0V DC
Uitgangsstroom 1,5A
Uitgangsvermogen 36W
Rendement bij gemiddelde actieve modus 89,9%
Rendement bij lage belasting (10%) 84,7%
Stroomverbruik bij geen belasting	0,07W
Stroomverbruik	Buitenunit < 10W ; Binnenunit < 8W
Aantal melodieën	3
Spreektijd	From 90s to 120s
Audiofrequentie	500. ~ 8k. Hz
Weergavetype 7" TFT LCD tactile
Scherm resolutie	1024 X 600 Pixels
Camera type	2MP Colour CMOS
Resolutie camera 1920 X 1080 Pixels
Deuropening 12.V - 1A max (1-5 seconden)
Poortopening Potentiaalvrij contact NO/NC (1 seconde)
WiFi-encryptie WPA-PSK/WPA2-PSK
Beveiliging AES128
Protocollen TCP/IP, RTSP, WIFI
Infrarood Krachtige ICR-led
Infrarood afstand 3 mètres
Max eirp 0,07W
Gewicht buitenunit 1044g
Gewicht binnenunit 624g

Gelijkstroom (DC)

Wisselstroom

Enkel voor gebruik binnenshuis

Apparatuur van klasse II

Polariteit gelijkstroomconnector

Opgelet

Gebruiksaanwijzing

Gooi batterijen of afgedankte producten niet bij het huishoudelijk afval (huisvuil). De gevaarlijke stoffen die ze kunnen bevatten, kunnen schadelijk zijn voor de gezondheid of het milieu. Laat uw winkelier deze producten terugnemen of maak gebruik van de door uw gemeente voorgestelde gescheiden afvalinzameling.

Hierbij verklaar ik, Chacon, dat het type radioapparatuur '34895' conform is met Richtlijn RED 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: http://chacon.com/conformity

9. Support

www.chacon.com/support
