Producttype	Draagbare RDM/DMX-interface
Merk	Chauvet
Model	RDM2go
Voeding	Oplaadbare lithium-ion batterij via USB (USB-A naar Micro USB-B kabel inbegrepen)
DMX-verbinding	5-pins (adapters 3/5-pins en 5-pins naar losse draad inbegrepen)
Ondersteunde protocollen	DMX512A, RDM (Remote Device Management), Illumicode
Belangrijkste functies	RDM-beheer, DMX-reeksen (lezen/bewerken/verwijderen), kabeltest, scènes opnemen/afspelen, witbalansinstelling, statische modus, stroboscoop, energiebesparing
Display	LCD-scherm met navigatiemenu
Bedieningselementen	MODE, ENTER, navigatie (omhoog/omlaag/links/rechts) knoppen
Gewicht (geschat)	Ongeveer 200 g
Afmetingen (geschat)	150 x 80 x 30 mm
Gebruikstemperatuur	Max. 45 °C
IP-beschermingsgraad	IP20 (alleen voor binnenshuis)
Inhoud van de doos	RDM2go, transporttas, 2 voedingskabels, DMX 3/5-pins adapters, 5-pins naar losse draad adapter, USB-A naar Micro USB-B kabel, referentiehandleiding
Veiligheid	Niet openen (geen door gebruiker te repareren onderdelen), alleen binnenshuis gebruiken, monteren met veiligheidskabel, vermijd brandbare bronnen, loskoppelen bij langdurig niet-gebruik
Onderhoud	Reinigen met een droge, pluisvrije doek; vermijd vloeistoffen en vocht

Veelgestelde vragen - RDM2go Chauvet

Hoe laad ik de RDM2go op?

Gebruik de meegeleverde USB-A naar Micro USB-B kabel. Sluit het Micro USB-uiteinde aan op de poort aan de bovenkant van het apparaat en het andere uiteinde op een USB-poort (lader, computer, enz.). De lithium-ion batterij wordt automatisch opgeladen.

Hoe sluit ik DMX-apparaten aan op de RDM2go?

Gebruik de 5-pins DMX-connectoren aan de onderkant van het apparaat. De meegeleverde adapters maken conversie naar 3-pins mogelijk indien nodig. Sluit de DMX-uitgang van de RDM2go aan op de ingang van het eerste apparaat en koppel de volgende in serie.

Wat betekent de weergave 'No Fixtures Found' in het RDM-menu?

Dit geeft aan dat er geen RDM-compatibele apparaten zijn aangesloten of gedetecteerd op de DMX-kabel. Controleer de aansluitingen en of de apparaten het RDM-protocol ondersteunen.

Hoe neem ik een DMX-scène op met de RDM2go?

Ga naar het menu Store Scene (onder Receive DMX of DMXSequence). Stel de DMX-kanalen in op de gewenste waarden, selecteer een scènenummer (1 tot 32) en bevestig met ENTER.

Hoe test ik een DMX-kabel?

Gebruik de functie Cable Test in het menu. Sluit de te testen kabel aan tussen de DMX IN- en OUT-poorten van de RDM2go. Het scherm toont de status van elke pin. Als een pin kortsluiting of onderbroken is, wordt dit aangegeven.

Wat is de Illumicode-functie?

Illumicode stelt de RDM2go in staat om Illuminarc-apparaten te adresseren en te bedienen via DMX. Selecteer de Illumicode-modus in het menu en configureer vervolgens het DMX-adres en het aantal kanalen afhankelijk van het apparaattype.

Hoe stel ik een statische kleur in?

Ga naar het menu STATIC (onder Illumicode). U kunt de niveaus aanpassen van rood, groen, blauw, koel wit, warm wit en amber van 000 tot 255. Gebruik ook de opties STRB voor de stroboscoop.

Kan ik de RDM2go buiten gebruiken?

Nee, het apparaat heeft IP20-classificatie, wat betekent dat het alleen beschermd is tegen vaste voorwerpen groter dan 12 mm. Het moet binnenshuis worden gebruikt, uit de buurt van overmatig stof, water en vocht.

Hoe herstel ik de fabrieksinstellingen?

Ga in het menu SETTINGS naar RESET en bevestig met YES. Dit wist alle aangepaste configuraties en herstelt de standaardwaarden.

Wat is de batterijduur?

De RDM2go is uitgerust met een oplaadbare lithium-ion batterij. De batterijduur is afhankelijk van het gebruik (display, actieve functies). Om de levensduur te verlengen, koppelt u het apparaat los bij langdurig niet-gebruik en laadt u het regelmatig op.

GEBRUIKSAANWIJZING RDM2go Chauvet

Over deze handleiding

De RDM2go Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, menu-opties, en de DMX- waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Beperkte Garantie

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxembu Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration/

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheids-instructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door het te ontkoppelen
• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, wa of vochtigheid het kunnen beïnvloeden. (IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.
• Let op: Gebruik van het product in omgevingen met een lagere temperatuur kan van invloed zijn op de levensduur of efficiëntie van de accu.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico, of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetdj.com voor contactinformatie.

Wat is inbegrepen

- RDM2go

- Draagzak

• 2 stuks, 3- tot 5-pins converters

• 5-pins mannelijke naar blote draadadapter

• USB-A mannelijke naar micro USB-B mannelijk (0,9 m)

- Beknopte handleiding

Gelijkstroom

Dit product werkt op een oplaadbare lithium-ion accu. Op het product opnieuw op te laden steekt u een meegeleverde kabel in een USB- A vrouwelijk contact. Plaats het micro USB-B mannelijke uiteinde in de vrouwelijke aansluiting bovenop het product. Zie de g ebruikershandleiding voor meer informatie over de oplaadindicators.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door het te ontkoppelen

DMX-koppeling

De RDM2go werkt als een DMX-controller met de 5-pens DMX seriële aansluiting die zich onderop het product bevindt. De RDM2go komt met adapters, die de 5-pens DMX seriële verbindingen omzet naar 3-pens verbindingen. Zie de gebruikershandleiding voor meer informatie over het verbinden en configureren van het product voor DMX-werking. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.

DMX-aansluiting

De RDM2go gebruikt een 5-pens DMX-gegevensverbinding om andere producten te controleren met het DMX-512A- protocol. Dit product kan DMX verzenden, ontvangen en registreren. Zie de gebruikershandleiding voor meer informatie ove het verbinden en configureren van het product voor DMX-werking.

RDM (extern apparaatbeheer)

Extern apparaatbeheer of RDM is een standaard waarmee DMX-apparaten dankzij DMX-kabels in twee richtingen kunnen communiceren. De RDM2go ondersteun het RDM-protocol dat feedback toestaat voor h et monitoren en wijzigen van menumapopties op producten die deze functie ondersteunen. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Illumicode

De RDM2go werkt als een Ilumicode adresseerinrichting met de 5-pens seriële DMX-aansluiting onderop het product en door middel van de verschillend adapters die zijn meegeleverd bij dit product en uw Iluminarc-product. Zie de gebruikershandleiding voor meer informatie over het verbinden en configurer van het product voor Ilumicode-werking.

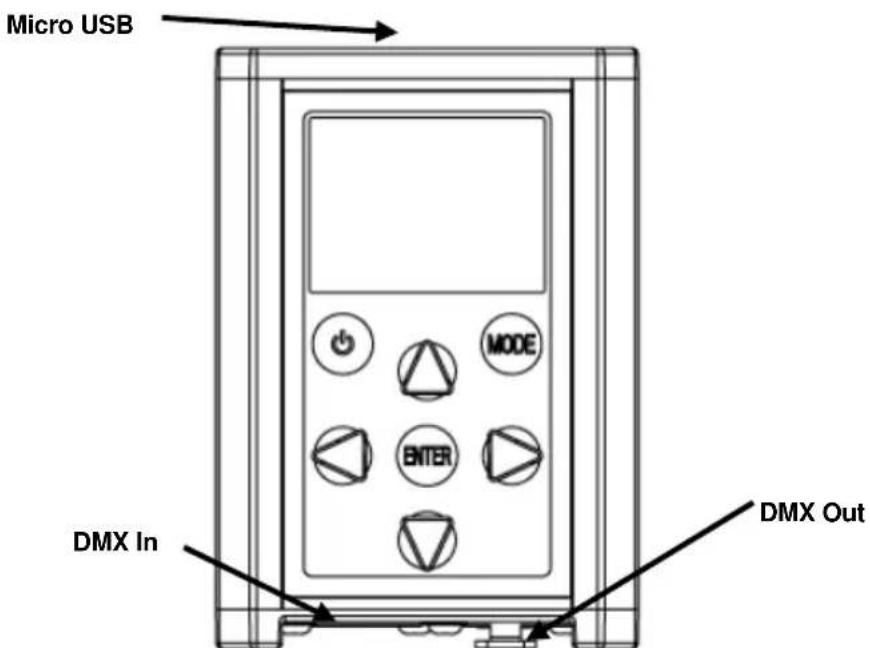

Montage diagram van het product

Micro USB DMX In MODE ENTER DMX Out

Beschrijving bedieningspaneel

Toets		Functie
		Schakelt het product aan/uit
		Sluit het huidige menu of functie af
		Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
		Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
		Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
		Navigeert naar links door de menulijst
		Navigeert naar rechts door de menulijst

Menumap

Hoofdniveau	Programmeerniveaus						Beschrijving
RDM	No Fixtures Found!						Geen RDM-compatibele producten aangesloten op de RDM2go
	Discovering...		* (kiezen uit lijst van verbonden producten)		* (kiezen uit de attributen die uniek zijn voor elk product)		Toont informatie over elk product. Sommige attributen laten wijzigingen toe. Zie de gebruikershandleiding van elk individueel product om te bepalen welke attributen controleerbaar zijn.
Ilumicode	DMX			001-512			Stelt het DMX-startadres in
	PERSON			VW			2-kanaals: WW,CW-regeling
				VW+D			3-kanaals: WW,CW-regeling + dimmer
				ARC 1			3-kanaals: RGB-regeling
				ARC 1 + D			4-kanaals: RGB-regeling + dimmer
				ARC2			4-kanaals: RGBW(A)-regeling
				ARC2 + D			5-kanaals: RGBW(A)-regeling + dimmer
				ARC3			5-kanaals: RGBWA-regeling
				ARC3 + D			6-kanaals: RGBWA-regeling + dimmer
				ARC FULL			7-kanaals: RGB-regeling + dimmer
				REMOTE			Gereserveerd voor toekomstig gebruik
				SOLID			1-kanaals: Dimmer
				SPECIAL 1			Zie de gebruikershandleiding van elk product
				SPECIAL 2
	CALIB	WHITE	01-11		RED	000-255	Bepaalt de witbalans voor de kleurenmacro's
					GREN
					BLUE
					COOL
					WARM
		RGBTOW AMBER					Bepaalt de witbalans wanneer RGBTOW actief is
	DIMMER			OFF			Dimmer werkt in lineaire modus
				DIM 1			Dimmer werkt in niet-lineaire modus, van langzaam tot snel
				DIM 2
				DIM 3
				DIM 4

Menumap (vervolg)

Hoofdniveau	Programmeerniveaus								Beschrijving
Illumicode (Cont.)	STATIC			RED		000~255			Configureert de statisch kleur
				GREN
				BLUE
				COOL
				WARM
				AMBER
				SOLD
				STRB 00~20					Configureert de stroboscoopfrequentie
	SETTINGS			COLOR		OFF			Maximale opbrengst, ongebalanceerd wit
						RGBTOW			Witopbrengst is volgens CALIB > RGBTOW instellingen
						UC			Opbrengst komt overeen met eerdere versies van het product
				RESET		NO/YES			Reset naar fabrieksinstellingen
Send DMX	T001 - T512	000 - 255 (000 - 100)	Dimmer Check		On				Doorloopt elk kanaal om de lichtuitvoer te controleren en schakelt automatisch het vorige kanaal uit
					Off				Navigeer handmatig naar een kanaal om de lichtuitvoer te controleren
			Show Level As		Decimal				Toont hoe de dimmerniveaus op het scherm worden weergegeven
					Percent
			Clear All Channels						Stelt alle kanalen in naar 0
			DMX Sequence	Play Sequence		Up/Down: Speed		0.1"-60.0"	Gebruikt omhoog / omlaag toetsen om de snelheid van de reeks aan te passen
						Left/Right: Fade			Gebruikt Links / Rechts toetsen om de Fade Time te passen van elke stap in de reeks
						Enter: Play/Stop			Speelt de DMX-volgorde
				Edit Sequence		Step 001 - 100	Scene End Of Sequence - 032		Instellen en bewerken van de DMX- volgorde
				Delete Sequence		No/Yes			Verwijdert/reset de DMX-volgorde
			Store Scene		Scene 1-32				Registreert huidige DMX-waarden
			Load Scene						Laadt een eerder geregistreerde scène

Menumap (vervolg)

Hoofdniveau	Programmeerniveaus				Beschrijving
Receive DMX	R001-R512	Show Level As		Decimal	Toont hoe de dimmerniveaus op het scherm worden weergegeven
				Percent
		Store Scene		Scene 1-32	Registreert de huidige DMX-waarden als een scène
Load Scene	Playing Scene 1-32		Scene 1-32		Laadt een eerder geregistreerde scène
Cable Test	In ———— ———— Out				Test de kabel op kabelbreuken of kortsluiting Zie Kabeltestgrafiek
Power Options	Off				Stroombesparingsfunctie is uitgeschakeld
	1 Minute				Product wordt uitgeschakeld na 1 min inactiviteit
	5 Minute				Product wordt uitgeschakeld na 5 min inactiviteit
	10 Minute				Product wordt uitgeschakeld na 10 min inactiviteit
Information	Version		V1.3		Toont de geïnstalleerde softwareversie
	UID		———————		Unieke identificatie

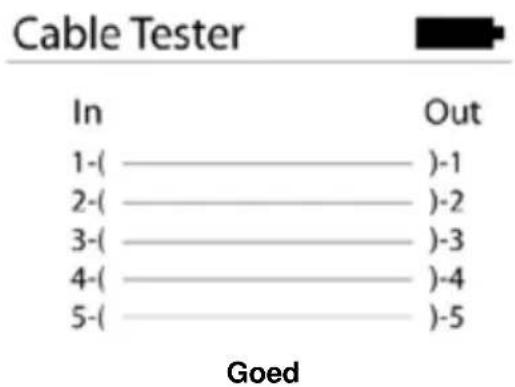

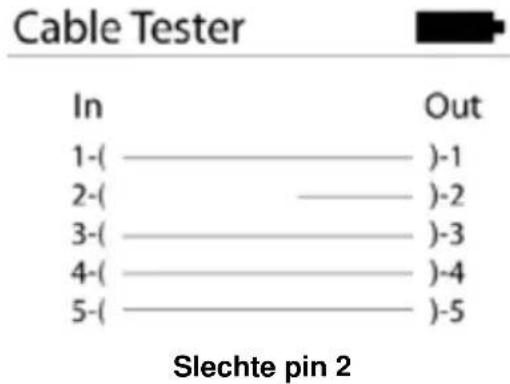

Kabeltestgrafiek

Cable Tester In Out 1-(________________-)-1 2-(________________-)-2 3-(________________-)-3 4-(________________-)-4 5-(________________-)-5 Goed

Cable Tester In Out 1-(___________________)-1 2-(___________________)-2 3-(___________________)-3 4-(___________________)-4 5-(___________________)-5 Slechte pin 2

Cable Tester In Out 1-( )-1 2-( )-2 3-( )-3 4-( )-4 5-( )-5

Pin 1 kortgesloten naar pin 3
